北邮电磁场与微波测量实验报告实验五极化实验

一、实验目的1. 理解微波技术的基本原理，掌握微波的基本特性。

2. 学习微波元件和器件的基本功能及使用方法。

3. 通过实验操作，验证微波技术在实际应用中的效果。

二、实验原理微波技术是利用频率在300MHz至300GHz之间的电磁波进行信息传输、处理和接收的技术。

本实验主要涉及微波的基本特性、微波元件和器件的应用以及微波电路的搭建。

三、实验仪器与设备1. 微波暗室2. 微波信号源3. 微波功率计4. 微波定向耦合器5. 微波移相器6. 微波衰减器7. 微波测量线8. 信号分析仪9. 示波器四、实验内容1. 微波基本特性实验（1）测量微波传播速度：通过测量微波信号在实验装置中的传播时间，计算微波在空气中的传播速度。

（2）测量微波衰减：利用微波信号源和功率计，测量微波在传输过程中不同位置的衰减值。

（3）测量微波反射系数：通过测量微波信号在实验装置中的反射强度，计算微波的反射系数。

2. 微波元件和器件应用实验（1）微波移相器：通过调整移相器的相位，观察微波信号在输出端的变化。

（2）微波衰减器：通过调整衰减器的衰减量，观察微波信号在输出端的变化。

（3）微波定向耦合器：通过观察微波信号在定向耦合器两端的输出，验证其功能。

3. 微波电路搭建实验（1）搭建微波滤波器：利用微波元件和器件，搭建一个微波滤波器，并测试其性能。

（2）搭建微波天线：利用微波元件和器件，搭建一个微波天线，并测试其增益。

五、实验步骤1. 微波基本特性实验（1）连接实验装置，确保连接正确。

（2）开启微波信号源，设置合适的频率和功率。

（3）测量微波传播速度、衰减和反射系数。

2. 微波元件和器件应用实验（1）连接微波移相器、衰减器和定向耦合器。

（2）调整移相器、衰减器和定向耦合器的参数，观察微波信号在输出端的变化。

3. 微波电路搭建实验（1）根据设计要求，搭建微波滤波器和天线。

（2）测试微波滤波器和天线的性能。

六、实验结果与分析1. 微波基本特性实验（1）微波传播速度：根据实验数据，计算微波在空气中的传播速度，并与理论值进行比较。

微波技术实验报告北邮一、实验目的本实验旨在使学生熟悉微波技术的基本理论，掌握微波器件的测量方法，并通过实际操作加深对微波信号传输、调制和解调等过程的理解。

通过实验，学生能够培养分析问题和解决问题的能力，为将来在微波通信领域的工作打下坚实的基础。

二、实验原理微波技术是利用波长在1毫米至1米之间的电磁波进行信息传输的技术。

微波具有较高的频率和较短的波长，因此能够实现高速数据传输。

在实验中，我们主要研究微波信号的产生、传输、调制和解调等基本过程。

三、实验设备1. 微波信号发生器：用于产生稳定的微波信号。

2. 微波传输线：用于传输微波信号。

3. 微波调制器：用于对微波信号进行调制，实现信号的传输。

4. 微波解调器：用于将调制后的信号还原为原始信号。

5. 微波测量仪器：包括功率计、频率计等，用于测量微波信号的参数。

四、实验内容1. 微波信号的产生与测量：通过微波信号发生器产生微波信号，并使用频率计测量信号的频率。

2. 微波信号的传输：利用微波传输线将信号从一个点传输到另一个点，并观察信号的衰减情况。

3. 微波信号的调制与解调：使用调制器对微波信号进行调制，然后通过解调器将调制后的信号还原。

4. 微波信号的传输特性分析：分析不同条件下微波信号的传输特性，如衰减、反射、折射等。

五、实验步骤1. 打开微波信号发生器，设置合适的频率和功率。

2. 将微波信号发生器的输出端连接到微波传输线的输入端。

3. 测量传输线上的信号强度，并记录数据。

4. 将调制器连接到传输线的输出端，对信号进行调制。

5. 将调制后的信号通过解调器还原，并测量解调后的信号参数。

6. 分析信号在不同传输条件下的特性，如衰减系数、反射率等。

六、实验结果通过本次实验，我们成功地产生了稳定的微波信号，并测量了其频率和功率。

在传输过程中，我们观察到了信号的衰减现象，并记录了不同传输条件下的信号强度。

通过调制和解调过程，我们验证了微波信号的可调制性和可解调性。

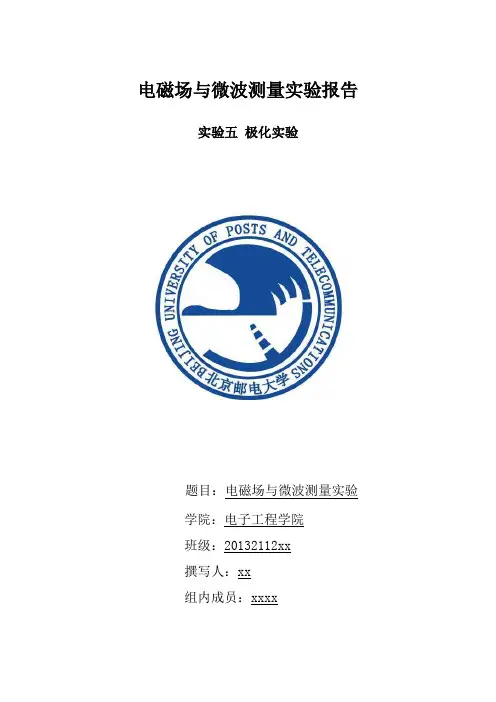

电磁场与微波测量实验报告实验五极化实验题目：电磁场与微波测量实验学院：电子工程学院班级：20132112xx撰写人：xx组内成员：xxxx一、实验目的1、培养综合性设计电磁波实验方案的能力；2、验证电磁波的马吕斯定律。

二、预习内容线极化波的相关概念和电磁波的马吕斯定律。

三、实验设备1、S426型分光仪：用于验证平面波的传播特点，包括不同媒质分界面时发生的反射和折射等诸多问题。

分光仪的部分组件名称和简要介绍如下：2、DH1121B型三厘米固态信号源该信号源是一种使用体效应管做震荡源的微波信号源，由振荡器、隔离器和主机组成。

三厘米固态振荡器发出的信号具有单一的波长（出厂时信号调在λ=32.02mm上），当发射喇叭口面的宽边与水平面平行时，发射信号电矢量的偏振方向是垂直的。

可变衰减器用来改变微波信号幅度的大小，衰减器的度盘指示越大，对微波信号的衰减也越大。

晶体检波器可将微波信号变成直流信号或低频信号（当微波信号幅度用低频信号调制时）。

四、实验原理平面电磁波是横波，它的电场强度矢量E和波长的传播方向垂直。

如果E在垂直于传播方向的平面内沿着一条固定的直线变化，这样的横电磁波叫线极化波。

在光学中也叫偏振波。

偏振波电磁场沿某一方向的能量有一定关系。

这就是光学中的马吕斯定律：I=I o cos2∅,式中I为偏振波的强度，∅为I与I O间的夹角。

五、实验步骤1、调整仪器，使分光仪两喇叭口面相互平行并与地面垂直，其轴线在同一条直线上；2、调整旋转短波导的轴承环至0度，然后打开三厘米固态信号源，电流表偏转一定角度，调节射天线上方的可变衰减器使表头指示接近满度，记下电流表数值（实验中取值为94）；3、旋转发射喇叭，每转10度记下一组电流表的读数，直到∅=90°；4、将实测值与理论值相比较，进行总结，得出结论。

六、实验结果及分析1、实验数据：2、结论由数据可看出，在一定误差允许的范围下，实验值跟理论值还是比较接近的，所以利用马吕斯定律来计算偏振光强度的方法是可行的，马吕斯定律得到了验证。

北邮电磁场与微波测量实验报告实验五极化实验北邮电磁场与微波测量实验报告实验五极化实验学院：电子工程学院班号：2011211204组员：执笔人：学号：**********一、实验目的1．培养综合性设计电磁波实验方案的能力 2．验证电磁波的马吕斯定理二、实验设备S426型分光仪三、实验原理平面电磁波是横波，它的电场强度矢量E 和波长的传播方向垂直。

如果E 在垂直于传播方向的平面内沿着一条固定的直线变化，这样的横电磁波叫线极化波。

在光学中也叫偏振波。

偏振波电磁场沿某一方向的能量有一定关系。

这就是光学中的马吕斯定律：20cos I I θ=式中I 为偏振波的强度，θ为I 与I0间的夹角。

DH926B 型分光仪两喇叭口面互相平行，并与地面垂直，其轴线在一条直线上，由于接收喇叭是和一段旋转短波导连在一起的；在该轴承环的90度范围内，每隔5度有一刻度，所以接收喇叭的转角可以从此处读到。

四、实验步骤1．设计利用S426型分光仪验证电磁波马吕斯定律的方案；根据实验原理，可得设计方案：将S426型分光仪两喇叭口面互相平行，并与地面垂直，其轴线在一条直线上，由于接收喇叭是和一段旋转短波导连在一起的；在该轴承环的90度范围内，每隔5度有一刻度，接收喇叭课程从此处读取θ（以10度为步长），继而进行验证。

2．根据设计的方案，布置仪器，验证电磁波的马吕斯定律。

实验仪器布置通过调节，使A1取一较大值，方便实验进行。

然后，再利用前面推导出的θ，将仪器按下图布置。

A1五、实验数据I（uA ）0 10 20 30 40 50 60 70 80 90 θ°理论值90 87.3 79.5 67.5 52.8 37.2 22.5 10.5 2.7 0实验值90 88 82 69 54 37 20 8 2 0.2 相对误差% 0 0.8 0.6 2.2 2.3 0.5 11.1 14.3 25.9 -1、数据分析：由数据可看出，实验值跟理论值是接近的，相对误差基本都很小，在误差允许范围内，所以可以认为马吕斯定律得到了验证。

北邮微波实验报告北邮微波实验报告引言：微波技术是现代通信领域的重要组成部分，其在无线通信、雷达探测、卫星通信等方面发挥着重要作用。

本次实验旨在通过对微波的实际操作，深入了解微波的特性和应用。

一、实验目的本次实验的主要目的是：1. 了解微波的基本特性和传输原理；2. 掌握微波实验仪器的使用方法；3. 学习微波的传输线特性及其在微波系统中的应用。

二、实验原理微波是指频率在300MHz至300GHz之间的电磁波，具有较高的频率和较短的波长。

微波的传输线主要包括同轴电缆和微带线两种，其特性阻抗和传输损耗与频率、材料和结构参数有关。

三、实验步骤1. 实验仪器准备：将微波发生器、功率计、频谱分析仪等仪器连接好，确保仪器间的连接正确可靠。

2. 测量微波信号的功率：使用功率计对微波信号的功率进行测量，记录下测量结果。

3. 测量微波信号的频谱：使用频谱分析仪对微波信号的频谱进行测量，观察并记录下频谱特性。

4. 测量微波传输线的特性阻抗：将微波传输线连接好，通过测量反射系数和传输系数等参数，计算出传输线的特性阻抗。

5. 测量微波传输线的传输损耗：通过测量微波信号在传输线中的衰减量，计算出传输线的传输损耗。

6. 分析实验结果：根据实验数据，分析微波信号的功率、频谱特性以及传输线的特性阻抗和传输损耗等。

四、实验结果与分析通过实验测量，我们得到了微波信号的功率、频谱特性以及传输线的特性阻抗和传输损耗等数据。

根据实验结果可以得出以下结论：1. 微波信号的功率与输入功率之间存在一定的关系，可以通过功率计进行测量和调整。

2. 微波信号的频谱特性与信号的频率和幅度有关，可以通过频谱分析仪进行测量和分析。

3. 微波传输线的特性阻抗与线路结构和材料参数有关，可以通过测量反射系数和传输系数等参数进行计算。

4. 微波传输线的传输损耗与线路长度和材料损耗有关，可以通过测量微波信号在传输线中的衰减量进行计算。

五、实验总结通过本次实验，我们深入了解了微波的特性和应用，并掌握了微波实验仪器的使用方法。

北邮电磁场与电磁波测量实验报告5-信号源-波导波长————————————————————————————————作者：————————————————————————————————日期：北京邮电大学电磁场与电磁波测量实验实验报告实验内容：微波测量系统的使用和信号源波长功率的测量波导波长的测量学院：电子工程学院班级：2010211203班组员：崔宇鹏张俊鹏章翀2013年5月9日实验一微波测量系统的使用和信号源波长功率的测量一、实验目的(1) 学习微波的基本知识；(2) 了解微波在波导中传播的特点，掌握微波基本测量技术；(3) 学习用微波作为观测手段来研究物理现象。

二、实验仪器1.微波信号源微波信号源由振荡器、可变衰减器、调制器、驱动电路、及电源电路组成。

该信号源可在等幅波、窄带扫频、内方波调制方式下工作，并具有外调制功能。

在教学方式下，可实时显示体效应管的工作电压和电流的关系。

仪器输出功率不大，以数字形式直接显示工作频率，性能稳定可靠。

2.隔离器位于磁场中的某些铁氧化体材料对于来自不同方向的电磁波有着不同吸收，经过适当调节，可使其对微波具有单方向传播的特性，隔离器常用于振荡器与负载之间，起隔离和单向传输的作用。

3.衰减器把一片能吸微波能量的吸收片垂直于矩形波导的宽边，纵向插入波导管即成，用以部分衰减传输功率，沿着宽边移动吸收片可改变衰减量的大小。

衰减器起调节系统中微波功率从以及去耦合的作用。

4.波长计电磁波通过耦合孔从波导进入频率计的空腔中，当频率计的腔体失谐时，腔里的电磁场极为微弱，此时，它基本不影响波导中波的传输。

当电磁波的频率计满足空腔的谐振条件时，发生谐振，反映到波导中的阻抗发生剧烈变化，相应地，通过波导中的电磁波信号强度将减弱，输出幅度将出现明显的跌落，从刻度套筒可读出输入微波谐振时的刻度，通过查表可得知输入微波谐振频率。

5.测量线测量线是测量微波传输系统中电场的强弱和分布的精密仪器。

北邮电磁波与微波测量第五次————————————————————————————————作者：————————————————————————————————日期：北京邮电大学电磁波与微波测量第五次实验报告学院：电子工程学院班级：姓名：学号：实验三微波驻波比的测量由于微波的波长很短，传输线上的电压、电流既是时间的函数，又是位置的函数，使得电磁场的能量分布于整个微波电路而形成“分布参数”，导致微波的传输与普通无线电波完全不同。

微波系统的测量参量是功率、波长和驻波参量，这也是和低频电路不同的。

电压驻波系数的大小往往是衡量一个微波元件性能优劣的主要指标。

驻波测量也是微波测量中最基本和最重要的内容之一，通过驻波测量不仅可以直接得知驻波系数值，而且还可以间接求得衰减器、相移量、谐振腔品质因数，介电常数。

一、实验目的（1）了解波导测量系统，熟悉基本微波元件的作用。

（2）掌握驻波测量线的正确使用和用驻波测量线校准晶体检波器特性的方法。

（3）掌握大、中、小电压驻波系数的测量原理和方法。

二、实验原理驻波测量是微波测量中最基本和最重要的内容之一，通过驻波测量可以测出阻抗、波长、相位和Q值等其他参量。

在传输线中若存在驻波，将使能量不能有效地传给负载，因而增加损耗。

在大功率情况下，由于驻波存在可能发生击穿现象。

此外，驻波存在还会影响微波信号发生器输出功率和频率的稳定度。

因此，驻波测量非常重要。

电压驻波比测量驻波测量是微波测量中最基本和最重要的内容之一，通过驻波测量可以测出阻抗、波长、相位和Q值等其他参量。

在测量时，通常测量电压驻波系数，即波导中电场最大值和最小值之比，即测量驻波比的方法与仪器种类很多，有直接法，等指示度法，功率衰减法等。

本实验着重熟悉用驻波测量线来测驻波系数的几种方法。

（1）直接法直接测量沿线驻波的最大点与最小点场强，从而求得驻波系数的方法称为直接法。

若驻波腹点和节点处电表读数分别为Umax，Umin则电压驻波系数ρ：当驻波系数1.5<ρ<5时直接读出，即可。

北京邮电大学电磁场与微波测量实验学院：电子工程学院班级：2013211203组员：组号：第九组实验六 用谐振腔微扰法测量介电常数微波技术中广泛使用各种微波材料，其中包括电介质和铁氧体材料。

微波介质材料的介电特性的测量，对于研究材料的微波特性和制作微波器件，获得材料的结构信息以促进新材料的研制，以及促进现代尖端技术(吸收材料和微波遥感)等都有重要意义。

一、 实验目的1． 了解谐振腔的基本知识。

2． 学习用谐振腔法测量介质特性的原理和方法二、 实验原理本实验是采用反射式矩形谐振腔来测量微波介质特性的。

反射式谐振腔是把一段标准矩形波导管的一端加上带有耦合孔的金属板，另一端加上封闭的金属板，构成谐振腔，具有储能、选频等特性。

谐振条件：谐振腔发生谐振时，腔长必须是半个波导波长的整数倍，此时，电磁波在腔内连续反射，产生驻波。

谐振腔的有载品质因数QL 由下式确定：210f f f Q L -=式中：f0为腔的谐振频率，f1，f2分别为半功率点频率。

谐振腔的Q 值越高，谐振曲线越窄，因此Q 值的高低除了表示谐振腔效率的高低之外，还表示频率选择性的好坏。

如果在矩形谐振腔内插入一样品棒，样品在腔中电场作用下就会极化，并在极化的过程中产生能量损失，因此，谐振腔的谐振频率和品质因数将会变化。

图1 反射式谐振腔谐振曲线 图2 微找法TE10n 模式矩形腔示意图电介质在交变电场下，其介电常数ε为复数，ε和介电损耗正切tan δ可由下列关系式表示：εεε''-'=j ， εεδ'''=tan ，其中：ε，和ε，，分别表示ε的实部和虚部。

选择TE10n ，(n 为奇数)的谐振腔，将样品置于谐振腔内微波电场最强而磁场最弱处，即x ＝α／2，z ＝l ／2处，且样品棒的轴向与y 轴平行，如图2所示。

假设：1．样品棒的横向尺寸d(圆形的直径或正方形的边长)与棒长九相比小得多(一般d ／h<1／10)，y 方向的退磁场可以忽略。

信息与通信工程学院电磁场与微波实验报告实验题目：微波器件设计与仿真班级：姓名：学号：日期：2016.5.18实验二分支线匹配器一、实验目的1.掌握支节匹配器的工作原理2.掌握微带线的基本概念和元件模型3.掌握微带分支线匹配器的设计与仿真二、实验原理1.支节匹配器随着工作频率的提高及相应波长的减小，分立元件的寄生参数效应就变得更加明显，当波长变得明显小于典型的电路元件长度时，分布参数元件替代分立元件而得到广泛应用。

因此，在频率高达以上时，在负载和传输线之间并联或串联分支短截线，代替分立的电抗元件，实现阻抗匹配网络。

常用的匹配电路有：支节匹配器，四分之一波长阻抗变换器，指数线匹配器等。

支节匹配器分单支节、双支节和三支节匹配。

这类匹配器是在主传输线并联适当的电纳（或串联适当的电抗），用附加的反射来抵消主传输线上原来的反射波，以达到匹配的目的。

此电纳或电抗元件常用一终端短路或开路段构成。

2. 微带线从微波制造的观点看，这种调谐电路是方便的，因为不需要集总元件，而且并联调谐短截线特别容易制成微带线或带状线形式。

微带线由于其结构小巧，可用印刷的方法做成平面电路，易于与其它无源和有源微波器件集成等特点，被广泛应用于实际微波电路中。

三、实验内容已知：输入阻抗Zin=75Ω负载阻抗Zl=（64+j75）Ω特性阻抗Z0=75Ω介质基片面性εr=2.55 ,H=1mm假定负载在2GHz时实现匹配，利用图解法设计微带线单支节和双支节匹配网络，假设双支节网络分支线与负载的距离d1=λ/4,两分支线之间的距离为d2=λ/8。

画出几种可能的电路图并且比较输入端反射系数幅值从1.8GHz至2.2GHz的变化。

四、实验步骤1.建立新项目，确定项目频率，步骤同实验1的1-3步。

2.将归一化输入阻抗和负载阻抗所在位置分别标在Y-Smith导纳图上，步骤类似实验1的4-6步。

3.设计单支节匹配网络，在圆图上确定分支z与负载的距离d以及分支线的长度1，根据给定的介质基片、特性阻抗和频率用TXLINE计算微带线物理长度和宽度。
