北邮电磁场与微波测量实验报告实验五极化实验

北邮电磁场实验报告北邮电磁场实验报告引言：电磁场是现代科学中非常重要的一个概念，它对于理解和应用电磁现象具有重要意义。

本次实验旨在通过测量电磁场的强度和方向，探究电磁场的基本特性，并验证电磁场的作用规律。

实验仪器和原理：本次实验使用的仪器包括电磁场强度测量仪、磁力计和直流电源。

电磁场强度测量仪是一种用于测量电磁场强度的仪器，它利用霍尔效应原理测量磁场的大小。

磁力计则是用于测量磁场方向的仪器，它利用磁力对物体的作用原理进行测量。

实验过程和结果：首先，我们将电磁场强度测量仪放置在电磁场中，调整其位置和角度，使其能够测量到电磁场的强度。

然后，通过调节直流电源的电流大小，我们可以改变电磁场的强度。

在不同电流下，我们分别测量了电磁场的强度，并记录下来。

接下来，我们使用磁力计来测量电磁场的方向。

将磁力计放置在电磁场中，调整其位置和角度，使其能够测量到电磁场的方向。

然后，通过改变直流电源的电流方向，我们可以改变电磁场的方向。

在不同电流方向下，我们分别测量了电磁场的方向，并记录下来。

通过实验测量，我们得到了一系列关于电磁场强度和方向的数据。

根据这些数据，我们可以绘制出电磁场的强度和方向分布图。

从分布图中，我们可以看出电磁场的强度随着距离的增加而减小，同时电磁场的方向沿着电流方向形成环状分布。

讨论和分析：通过实验数据的分析，我们可以得出以下结论：电磁场的强度与电流大小成正比，即电流越大，电磁场强度越大；电磁场的方向与电流方向一致，即电流方向决定了电磁场的方向。

这一结论与安培定律相吻合，即安培定律指出电流元产生的磁场与电流元的方向垂直，并且随着距离的增加而减小。

而我们的实验结果也验证了这一规律。

此外，我们还发现电磁场的强度和方向与测量位置和角度有关。

在实验中，我们调整了测量仪器的位置和角度，使其能够准确测量电磁场的强度和方向。

这说明在实际应用中，我们需要合理选择测量位置和角度，以获得准确的测量结果。

结论：通过本次实验，我们深入了解了电磁场的基本特性，并验证了安培定律。

信息与通信工程学院电磁场与微波技术实验报告班级学号班序号亚东2011211116 2011210466 22实验二微带分支线匹配器实验目的1．熟悉支节匹配器的匹配原理2．了解微带线的工作原理和实际应用3．掌握Smith图解法设计微带线匹配网络实验原理1.支节匹配器支节匹配器是在主传输线上并联适当的电纳（或者串联适当的电抗），用附加的反射来抵消主传输线上原来的反射波，以达到匹配的目的。

单支节匹配器：调谐时，主要有两个可调参量：距离d和分支线的长度l。

匹配的基本思想是选择d，使其在距离负载d处向主线看去的导纳Y是Y0+YY形式，即Y=Y0+YY，其中Y0=1/Y0 。

并联开路或短路分支线的作用是抵消Y的电纳部分，使总电纳为Y0 ，实现匹配，因此，并联开路或短路分支线提供的电纳为−YY，根据该电纳值确定并联开路或短路分支线的长度l，这样就达到匹配条件。

双支节匹配器：通过增加一支节，改进了单支节匹配器需要调节支节位置的不足，只需调节两个分支线长度，就能够达到匹配（注意双支节匹配不是对任意负载阻抗都能匹配的，即存在一个不能得到匹配的禁区）。

2.微带线微带线是有介质Y Y(Y Y>1) 和空气混合填充，基片上方是空气，导体带条和接地板之间是介质Y Y，可以近似等效为均匀介质填充的传输线，等效介质电常数为Y Y，介于1和Y Y之间，依赖于基片厚度H和导体宽度W。

而微带线的特性阻抗与其等效介质电常数为Y Y、基片厚度H和导体宽度W有关。

实验容已知：输入阻抗Zin=75Ω负载阻抗Zl=（64+j35）Ω特性阻抗Z0=75Ω介质基片εr=2.55，H=1mm假定负载在2GHz时实现匹配，利用图解法设计微带线单支节和双支节匹配网络，假设双支节网络分支线与负载的距离d1=1/4λ，两分支线之间的距离为d2=1/8λ。

画出几种可能的电路图并且比较输入端反射系数幅度从1.8GHz至2.2GHz的变化。

实验步骤1．根据已知计算出各参量，确定项目频率。

一、实验目的1. 理解微波技术的基本原理，掌握微波的基本特性。

2. 学习微波元件和器件的基本功能及使用方法。

3. 通过实验操作，验证微波技术在实际应用中的效果。

二、实验原理微波技术是利用频率在300MHz至300GHz之间的电磁波进行信息传输、处理和接收的技术。

本实验主要涉及微波的基本特性、微波元件和器件的应用以及微波电路的搭建。

三、实验仪器与设备1. 微波暗室2. 微波信号源3. 微波功率计4. 微波定向耦合器5. 微波移相器6. 微波衰减器7. 微波测量线8. 信号分析仪9. 示波器四、实验内容1. 微波基本特性实验（1）测量微波传播速度：通过测量微波信号在实验装置中的传播时间，计算微波在空气中的传播速度。

（2）测量微波衰减：利用微波信号源和功率计，测量微波在传输过程中不同位置的衰减值。

（3）测量微波反射系数：通过测量微波信号在实验装置中的反射强度，计算微波的反射系数。

2. 微波元件和器件应用实验（1）微波移相器：通过调整移相器的相位，观察微波信号在输出端的变化。

（2）微波衰减器：通过调整衰减器的衰减量，观察微波信号在输出端的变化。

（3）微波定向耦合器：通过观察微波信号在定向耦合器两端的输出，验证其功能。

3. 微波电路搭建实验（1）搭建微波滤波器：利用微波元件和器件，搭建一个微波滤波器，并测试其性能。

（2）搭建微波天线：利用微波元件和器件，搭建一个微波天线，并测试其增益。

五、实验步骤1. 微波基本特性实验（1）连接实验装置，确保连接正确。

（2）开启微波信号源，设置合适的频率和功率。

（3）测量微波传播速度、衰减和反射系数。

2. 微波元件和器件应用实验（1）连接微波移相器、衰减器和定向耦合器。

（2）调整移相器、衰减器和定向耦合器的参数，观察微波信号在输出端的变化。

3. 微波电路搭建实验（1）根据设计要求，搭建微波滤波器和天线。

（2）测试微波滤波器和天线的性能。

六、实验结果与分析1. 微波基本特性实验（1）微波传播速度：根据实验数据，计算微波在空气中的传播速度，并与理论值进行比较。

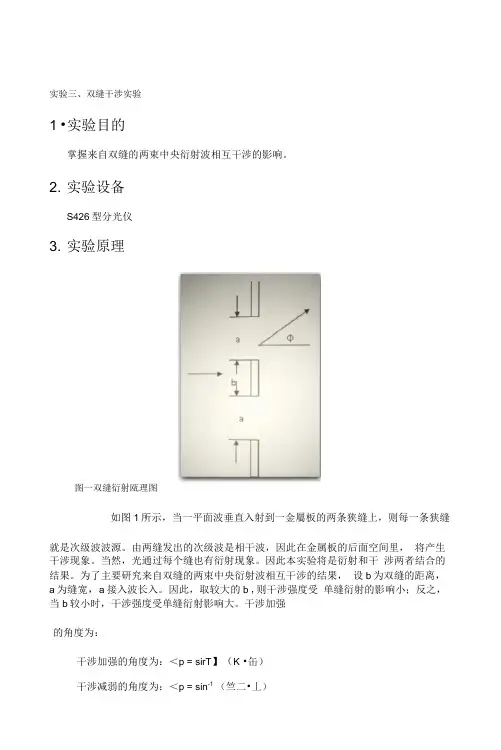

实验三、双缝干涉实验1 •实验目的掌握来自双缝的两束中央衍射波相互干涉的影响。

2. 实验设备S426型分光仪3. 实验原理图一双缝衍射瓯理图如图1所示，当一平面波垂直入射到一金屬板的两条狭缝上，则每一条狭缝就是次级波波源。

由两缝发出的次级波是相干波，因此在金属板的后面空间里，将产生干涉现象。

当然，光通过每个缝也有衍射现象。

因此本实验将是衍射和干涉两者结合的结果。

为了主要研究来自双缝的两束中央衍射波相互干涉的结果，设b为双缝的距离，a为缝宽，a接入波长入。

因此，取较大的b ,则干涉强度受单缝衍射的影响小；反之，当b较小时，干涉强度受单缝衍射影响大。

干涉加强的角度为：干涉加强的角度为：＜p = sirT】（K •缶）干涉减弱的角度为：＜p = sin-1（竺二•丄）°、 2 a+b，本演示实验中，只对1级极大干涉角和极小干涉角作讨论。

4. 实验内容与步骤仪器连接时，预先接需要调整双缝衍射板的缱宽，当该板放在支座上时，应使狭缝平面与支座下面的小圆盘某一对刻线一致，此刻线应与工作平台上的90刻度的一对线一致。

转动小平台使固定臂的指针在小平台的180处，此时小平台的0就是狭缝平面的法线方向。

这时调整信号电平使表头指示接近满度。

然后从衍射角0开始，在双缝的两侧使衍射角每改变1度去一次表头读数，并记录下来。

由于衍射板横向尺寸太小，所以当b取得较大时，为了避免接收喇叭直接收到发射喇叭的发射波或通过板的边缘过来的波，活动臂的转动角度应小些。

5. 实验数据与分析5.1.双缝衍射实验a=40mm;b=80mm,A=32mm1）实验测量数据2）理论分析将双缝的参数a=40mm;b=80mm,A=32mm代入方程中，得到下表：3）作图分析120其中，蓝色的曲线代表原始数据，绿色的离散值代表极大1直，红色的离散值代表极小值。

4）误差分析从上图可以看出，误差在5。

以内，在允许的误差范围内。

实验验证了双缝干涉原理。

由表可以看出，实验数据中极大值和极小1直的度数均比理论值稍大一些，有可能原因有以下几点：•由于实验对周围环境要求较高，而实验室人太多，导致反射过多，手臂的晃动对度数的大小都有影响，友谊很可能对度数造成了误差；•由于双峰衍射板的度数不是很精确，调双缱宽度的时候可能造成较大的误差；•仪器的喇叭天线有些松动，旋转转动臂时可能因晃动而造成误差。

北邮电磁场实验报告北邮电磁场实验报告引言：电磁场是物理学中非常重要的一个概念，它涉及到电荷、电流和磁性物质之间的相互作用。

为了更好地理解电磁场的特性和行为，我们进行了一系列的实验。

本报告将详细介绍我们在北邮进行的电磁场实验及其结果。

实验一：静电场与电势分布在这个实验中，我们使用了一对带电的金属板，通过改变金属板的电荷量和距离，观察了电势分布的变化。

实验结果显示，电势随距离的增加而逐渐降低，符合电势随距离平方反比的规律。

此外，我们还观察到电势在金属板附近的区域呈现出均匀分布的特点。

实验二：磁场与磁力线在这个实验中，我们使用了一根通电导线和一块磁铁，通过改变电流的方向和大小，观察了磁场的行为。

实验结果显示，磁铁产生的磁场呈现出环形磁力线的分布。

当通电导线与磁铁相互作用时，导线会受到磁力的作用，其受力方向与电流方向、磁场方向之间存在一定的关系。

实验三：电磁感应与法拉第电磁感应定律在这个实验中，我们使用了一根通电导线和一个线圈，通过改变导线中的电流和线圈的位置，观察了电磁感应现象。

实验结果显示，当导线中的电流改变时，线圈中会产生感应电流。

根据法拉第电磁感应定律，感应电流的大小与导线中电流变化的速率成正比。

此外，我们还观察到线圈中感应电流的方向与导线中电流变化的方向存在一定的关系。

实验四：电磁波的传播在这个实验中，我们使用了一个发射器和一个接收器，通过改变发射器的频率和接收器的位置，观察了电磁波的传播行为。

实验结果显示，电磁波以波动的形式传播，其传播速度与真空中的光速相同。

此外，我们还观察到电磁波的频率与波长之间存在一定的关系，即频率越高，波长越短。

结论：通过以上实验，我们对电磁场的特性和行为有了更深入的了解。

我们发现电磁场的行为符合一系列的规律和定律，如电势随距离平方反比、磁力线的环形分布、法拉第电磁感应定律等。

这些规律和定律为我们理解电磁场的本质和应用提供了重要的指导。

同时，我们也意识到电磁场在日常生活中的广泛应用，如电磁感应用于发电机、电磁波用于通信等。

电磁场与微波测量实验实验报告实验名称:班级：姓名：学号：学院：北京邮电大学实验七.天线与电波传播一、 实验目的（1）掌握微波信号发生器及测量放大器的使用方法。

（2）了解水平面接收天线方向性的测量方法。

二、 实验仪器标准信号发生器、选频放大器、喇叭天线、波导调配器、可变衰减器、波导元件。

三、 实验原理及步骤对于辐射波传输方式，最重要的是测试其辐射场幅值分布的方向性，其表征量是天线方向函数及方向图。

1．系统组成图1-1 系统组成原理框图2．喇叭天线工程上常用的喇叭天线是角锥喇叭，原因是其匹配较好而效率接近100%（G ≈D ）。

但是由于其口径场的幅值、相位不是均匀分布，虽然其辐射主向仍是口径面法线方向（波导轴线方向），但是主瓣宽度、方向系数的计算很复杂。

可用以下公式进行估算：E 面（yoz 面）主瓣宽度bE λθ5325.0= （1-1）H 面（xoz 面）主瓣宽度15.0802a H λθ= （1-2）方向系数（最佳尺寸的角锥喇叭）211451.0λπb a D = （1-3）图1-2是角锥喇叭的三维标高方向图。

具体参数喇叭口径1a =5.5λ，1b =2.75λ；波导口径a=0.5λ,b=0.25λ；虚顶点至口径面距离ρ＝2ρ＝6λ。

1 Array图1-2 角锥喇叭的三维标高方向图图1-3为本实验所用喇叭天线示意图：图1-3 实验所用喇叭天线3．测水平面接收天线方向性图1-1为测量喇叭天线方向性的系统组成情况。

测量时改变接收喇叭天线的方位角，可测出喇叭天线水平面的方向性（按接收到信号的强弱）。

严格的测量应在微波暗室中进行，这样可以消除反射波影响。

但在微波段，因其传播方向性较强，而且房屋墙壁吸收较强，地面影响也可略去，因而这样在普通实验室内测量偏差也不很大。

测天线方向图应有专用天线转台，它有精确的角度（水平面方位角，垂直面俯仰角）刻度指示。

本实验主要测水平面即方位方向性。

四、实验内容及数据处理（1）微波天线方向图测试报告旁瓣宽度-3.0db : 26.33 -6.0db : 39.82 -10.0db : 54.30 -15.0db : 225.13五、心得体会本实验即天线与电波传播实验由老师演示，我们只需了解其原理并会分析其数据即可。

北邮微波实验报告北邮微波实验报告引言：微波技术是现代通信领域的重要组成部分，其在无线通信、雷达探测、卫星通信等方面发挥着重要作用。

本次实验旨在通过对微波的实际操作，深入了解微波的特性和应用。

一、实验目的本次实验的主要目的是：1. 了解微波的基本特性和传输原理；2. 掌握微波实验仪器的使用方法；3. 学习微波的传输线特性及其在微波系统中的应用。

二、实验原理微波是指频率在300MHz至300GHz之间的电磁波，具有较高的频率和较短的波长。

微波的传输线主要包括同轴电缆和微带线两种，其特性阻抗和传输损耗与频率、材料和结构参数有关。

三、实验步骤1. 实验仪器准备：将微波发生器、功率计、频谱分析仪等仪器连接好，确保仪器间的连接正确可靠。

2. 测量微波信号的功率：使用功率计对微波信号的功率进行测量，记录下测量结果。

3. 测量微波信号的频谱：使用频谱分析仪对微波信号的频谱进行测量，观察并记录下频谱特性。

4. 测量微波传输线的特性阻抗：将微波传输线连接好，通过测量反射系数和传输系数等参数，计算出传输线的特性阻抗。

5. 测量微波传输线的传输损耗：通过测量微波信号在传输线中的衰减量，计算出传输线的传输损耗。

6. 分析实验结果：根据实验数据，分析微波信号的功率、频谱特性以及传输线的特性阻抗和传输损耗等。

四、实验结果与分析通过实验测量，我们得到了微波信号的功率、频谱特性以及传输线的特性阻抗和传输损耗等数据。

根据实验结果可以得出以下结论：1. 微波信号的功率与输入功率之间存在一定的关系，可以通过功率计进行测量和调整。

2. 微波信号的频谱特性与信号的频率和幅度有关，可以通过频谱分析仪进行测量和分析。

3. 微波传输线的特性阻抗与线路结构和材料参数有关，可以通过测量反射系数和传输系数等参数进行计算。

4. 微波传输线的传输损耗与线路长度和材料损耗有关，可以通过测量微波信号在传输线中的衰减量进行计算。

五、实验总结通过本次实验，我们深入了解了微波的特性和应用，并掌握了微波实验仪器的使用方法。

北邮电磁场与电磁波测量实验报告5-信号源-波导波长————————————————————————————————作者：————————————————————————————————日期：北京邮电大学电磁场与电磁波测量实验实验报告实验内容：微波测量系统的使用和信号源波长功率的测量波导波长的测量学院：电子工程学院班级：2010211203班组员：崔宇鹏张俊鹏章翀2013年5月9日实验一微波测量系统的使用和信号源波长功率的测量一、实验目的(1) 学习微波的基本知识；(2) 了解微波在波导中传播的特点，掌握微波基本测量技术；(3) 学习用微波作为观测手段来研究物理现象。

二、实验仪器1.微波信号源微波信号源由振荡器、可变衰减器、调制器、驱动电路、及电源电路组成。

该信号源可在等幅波、窄带扫频、内方波调制方式下工作，并具有外调制功能。

在教学方式下，可实时显示体效应管的工作电压和电流的关系。

仪器输出功率不大，以数字形式直接显示工作频率，性能稳定可靠。

2.隔离器位于磁场中的某些铁氧化体材料对于来自不同方向的电磁波有着不同吸收，经过适当调节，可使其对微波具有单方向传播的特性，隔离器常用于振荡器与负载之间，起隔离和单向传输的作用。

3.衰减器把一片能吸微波能量的吸收片垂直于矩形波导的宽边，纵向插入波导管即成，用以部分衰减传输功率，沿着宽边移动吸收片可改变衰减量的大小。

衰减器起调节系统中微波功率从以及去耦合的作用。

4.波长计电磁波通过耦合孔从波导进入频率计的空腔中，当频率计的腔体失谐时，腔里的电磁场极为微弱，此时，它基本不影响波导中波的传输。

当电磁波的频率计满足空腔的谐振条件时，发生谐振，反映到波导中的阻抗发生剧烈变化，相应地，通过波导中的电磁波信号强度将减弱，输出幅度将出现明显的跌落，从刻度套筒可读出输入微波谐振时的刻度，通过查表可得知输入微波谐振频率。

5.测量线测量线是测量微波传输系统中电场的强弱和分布的精密仪器。

北邮电磁波与微波测量第五次————————————————————————————————作者：————————————————————————————————日期：北京邮电大学电磁波与微波测量第五次实验报告学院：电子工程学院班级：姓名：学号：实验三微波驻波比的测量由于微波的波长很短，传输线上的电压、电流既是时间的函数，又是位置的函数，使得电磁场的能量分布于整个微波电路而形成“分布参数”，导致微波的传输与普通无线电波完全不同。

微波系统的测量参量是功率、波长和驻波参量，这也是和低频电路不同的。

电压驻波系数的大小往往是衡量一个微波元件性能优劣的主要指标。

驻波测量也是微波测量中最基本和最重要的内容之一，通过驻波测量不仅可以直接得知驻波系数值，而且还可以间接求得衰减器、相移量、谐振腔品质因数，介电常数。

一、实验目的（1）了解波导测量系统，熟悉基本微波元件的作用。

（2）掌握驻波测量线的正确使用和用驻波测量线校准晶体检波器特性的方法。

（3）掌握大、中、小电压驻波系数的测量原理和方法。

二、实验原理驻波测量是微波测量中最基本和最重要的内容之一，通过驻波测量可以测出阻抗、波长、相位和Q值等其他参量。

在传输线中若存在驻波，将使能量不能有效地传给负载，因而增加损耗。

在大功率情况下，由于驻波存在可能发生击穿现象。

此外，驻波存在还会影响微波信号发生器输出功率和频率的稳定度。

因此，驻波测量非常重要。

电压驻波比测量驻波测量是微波测量中最基本和最重要的内容之一，通过驻波测量可以测出阻抗、波长、相位和Q值等其他参量。

在测量时，通常测量电压驻波系数，即波导中电场最大值和最小值之比，即测量驻波比的方法与仪器种类很多，有直接法，等指示度法，功率衰减法等。

本实验着重熟悉用驻波测量线来测驻波系数的几种方法。

（1）直接法直接测量沿线驻波的最大点与最小点场强，从而求得驻波系数的方法称为直接法。

若驻波腹点和节点处电表读数分别为Umax，Umin则电压驻波系数ρ：当驻波系数1.5<ρ<5时直接读出，即可。

信息与通信工程学院电磁场与微波实验报告实验题目：微波器件设计与仿真班级：姓名：学号：日期：2016.5.18实验二分支线匹配器一、实验目的1.掌握支节匹配器的工作原理2.掌握微带线的基本概念和元件模型3.掌握微带分支线匹配器的设计与仿真二、实验原理1.支节匹配器随着工作频率的提高及相应波长的减小，分立元件的寄生参数效应就变得更加明显，当波长变得明显小于典型的电路元件长度时，分布参数元件替代分立元件而得到广泛应用。

因此，在频率高达以上时，在负载和传输线之间并联或串联分支短截线，代替分立的电抗元件，实现阻抗匹配网络。

常用的匹配电路有：支节匹配器，四分之一波长阻抗变换器，指数线匹配器等。

支节匹配器分单支节、双支节和三支节匹配。

这类匹配器是在主传输线并联适当的电纳（或串联适当的电抗），用附加的反射来抵消主传输线上原来的反射波，以达到匹配的目的。

此电纳或电抗元件常用一终端短路或开路段构成。

2. 微带线从微波制造的观点看，这种调谐电路是方便的，因为不需要集总元件，而且并联调谐短截线特别容易制成微带线或带状线形式。

微带线由于其结构小巧，可用印刷的方法做成平面电路，易于与其它无源和有源微波器件集成等特点，被广泛应用于实际微波电路中。

三、实验内容已知：输入阻抗Zin=75Ω负载阻抗Zl=（64+j75）Ω特性阻抗Z0=75Ω介质基片面性εr=2.55 ,H=1mm假定负载在2GHz时实现匹配，利用图解法设计微带线单支节和双支节匹配网络，假设双支节网络分支线与负载的距离d1=λ/4,两分支线之间的距离为d2=λ/8。

画出几种可能的电路图并且比较输入端反射系数幅值从1.8GHz至2.2GHz的变化。

四、实验步骤1.建立新项目，确定项目频率，步骤同实验1的1-3步。

2.将归一化输入阻抗和负载阻抗所在位置分别标在Y-Smith导纳图上，步骤类似实验1的4-6步。

3.设计单支节匹配网络，在圆图上确定分支z与负载的距离d以及分支线的长度1，根据给定的介质基片、特性阻抗和频率用TXLINE计算微带线物理长度和宽度。

北京邮电大学电磁场与电磁波测量实验实验报告实验内容：微波测量系统的使用和信号源波长功率的测量波导波长的测量学院：电子工程学院班级：2010211203班组员：崔宇鹏张俊鹏章翀2013年5月9日实验一微波测量系统的使用和信号源波长功率的测量一、实验目的(1) 学习微波的基本知识；(2) 了解微波在波导中传播的特点，掌握微波基本测量技术；(3) 学习用微波作为观测手段来研究物理现象。

二、实验仪器1.微波信号源微波信号源由振荡器、可变衰减器、调制器、驱动电路、及电源电路组成。

该信号源可在等幅波、窄带扫频、内方波调制方式下工作，并具有外调制功能。

在教学方式下，可实时显示体效应管的工作电压和电流的关系。

仪器输出功率不大，以数字形式直接显示工作频率，性能稳定可靠。

2.隔离器位于磁场中的某些铁氧化体材料对于来自不同方向的电磁波有着不同吸收，经过适当调节，可使其对微波具有单方向传播的特性，隔离器常用于振荡器与负载之间，起隔离和单向传输的作用。

3.衰减器把一片能吸微波能量的吸收片垂直于矩形波导的宽边，纵向插入波导管即成，用以部分衰减传输功率，沿着宽边移动吸收片可改变衰减量的大小。

衰减器起调节系统中微波功率从以及去耦合的作用。

4.波长计电磁波通过耦合孔从波导进入频率计的空腔中，当频率计的腔体失谐时，腔里的电磁场极为微弱，此时，它基本不影响波导中波的传输。

当电磁波的频率计满足空腔的谐振条件时，发生谐振，反映到波导中的阻抗发生剧烈变化，相应地，通过波导中的电磁波信号强度将减弱，输出幅度将出现明显的跌落，从刻度套筒可读出输入微波谐振时的刻度，通过查表可得知输入微波谐振频率。

5.测量线测量线是测量微波传输系统中电场的强弱和分布的精密仪器。

由开槽波导、不调谐探头和滑架组成。

在波导的宽边有一个狭槽，金属探针经狭槽伸入波导。

线开槽波导中的场由不调谐探头取样，探头的移动靠滑架上的传动装置，探头的输出送到显示装置，就可以显示沿波导轴线的电磁场变化信息。

北京邮电大学电磁场与电磁波测量实验实验报告实验内容：微波天线方向图测试实验学院：电子工程学院班级：2010211203班学号：10210863姓名：张俊鹏2013年5月23日一、实验目的微波天线是微波通信设备中一个重要的组成部分，微波信息的质量与天线性能密切相关。

通常，微波天线都为面式天线，验证这类天线的性能，首先是通过测量来实现的。

本次实验的主要目的就是研究天线发射微波信号后接受的状况，并通过矢量网络分析仪来分析接受电磁波的特点，给出矢量分析图形，直观的得到各方向的长枪分布特点，从而进一步研究微波天线的通信状况。

二、微波天线的主要技术参数1.方向性（1）方向性图天线的基本功能是将馈线传输的电磁波变为自由空间传播的电磁波，天线的方向图是表征天线辐射时电磁波能量（或场强）在空间各点分布的情况，它是描述天线的主要传输之一。

天线的方向性图是一个立体图形。

它的特性可以用两个互相垂直的平面（E平面和H平面）内方向性图来描述。

如下图1所示。

图1 天线方向性图天线方向性图能直观地反映出天线辐射能量集中程度、方向性图越尖锐，表示辐射能量越集中，相反则能量分散。

若天线将电磁能量均匀地向四周辐射，方向性图就变成一球面，称作无方向性，这就是一理想点源在空中辐射场。

天线方向性图可通过测试来绘制，如测得的是功率，即可绘出功率方向性图，如测得的是场强，则绘出场强方向性图，但两者图形形状是完全一样的。

通常图形方向性图有多个叶瓣，其中最大辐射方向的是叶瓣，称主瓣，其余称副瓣（或旁瓣）。

在方向性图中主瓣信息是我们最关心的。

●方向性图主瓣宽度方向性图主瓣宽度是指半功率点（功率下降为最大辐射方向功率一半之点）之间宽度，它是由主瓣最大值“1”下降到“0.5”处两点与零点连接形成的夹角，用2θ0.5来表示，如图2所示。

图2 方向性图主瓣副瓣示意●方向性图主瓣零点角如图2所示，方向性图零点角是指主瓣两侧零辐射方向之间夹角，用2θ0来表示。

电磁场与微波测量实验班级：xxx成员：xxxxxxxxx撰写人：xxx实验六用谐振腔微扰法测量介电常数微波技术中广泛使用各种微波材料，其中包括电介质和铁氧体材料。

微波介质材料的介电特性的测量，对于研究材料的微波特性和制作微波器件，获得材料的结构信息以促进新材料的研制，以及促进现代尖端技术(吸收材料和微波遥感)等都有重要意义。

一、实验目的1．了解谐振腔的基本知识。

2．学习用谐振腔法测量介质特性的原理和方法二、实验原理本实验是采用反射式矩形谐振腔来测量微波介质特性的。

反射式谐振腔是把一段标准矩形波导管的一端加上带有耦合孔的金属板，另一端加上封闭的金属板，构成谐振腔，具有储能、选频等特性。

谐振条件：谐振腔发生谐振时，腔长必须是半个波导波长的整数倍，此时，电磁波在腔内连续反射，产生驻波。

谐振腔的有载品质因数QL由下式确定：式中：f0为腔的谐振频率，f1，f2分别为半功率点频率。

谐振腔的Q值越高，谐振曲线越窄，因此Q值的高低除了表示谐振腔效率的高低之外，还表示频率选择性的好坏。

如果在矩形谐振腔内插入一样品棒，样品在腔中电场作用下就会极化，并在极化的过程中产生能量损失，因此，谐振腔的谐振频率和品质因数将会变化。

电介质在交变电场下，其介电常数ε为复数，ε和介电损耗正切tanδ可由下列关系式表示：其中：ε’和ε’’分别表示ε的实部和虚部。

选择TE10n，(n为奇数)的谐振腔，将样品置于谐振腔内微波电场最强而磁场最弱处，即x＝α／2，z＝l／2处，且样品棒的轴向与y轴平行，如图2所示。

假设：1．样品棒的横向尺寸d(圆形的直径或正方形的边长)与棒长九相比小得多(一般d／h<1／10)，y方向的退磁场可以忽略。

2．介质棒样品体积Vs远小于谐振腔体积V0，则可以认为除样品所在处的电磁场发生变化外，其余部分的电磁场保持不变，因此可以把样品看成一个微扰，则样品中的电场与外电场相等。

这样根据谐振腔的微扰理论可得下列关系式：式中：f0,fs分别为谐振腔放人样品前后的谐振频率，Δ(1／QL)为样品放人前后谐振腔的有载品质因数的倒数的变化，即QL0，QLS分别为放人样品前后的谐振腔有载品质因数。

信息与通信工程学院电磁场与微波技术实验报告实验二微带分支线匹配器实验目的1．熟悉支节匹配器的匹配原理2．了解微带线的工作原理和实际应用3．掌握Smith图解法设计微带线匹配网络实验原理1.支节匹配器支节匹配器是在主传输线上并联适当的电纳（或者串联适当的电抗），用附加的反射来抵消主传输线上原来的反射波，以达到匹配的目的。

单支节匹配器：调谐时，主要有两个可调参量：距离d和分支线的长度l。

匹配的基本思想是选择d，使其在距离负载d处向主线看去的导纳Y是0+B形式，即=0+B，其中0=1/0 。

并联开路或短路分支线的作用是抵消Y的电纳部分，使总电纳为0 ，实现匹配，因此，并联开路或短路分支线提供的电纳为−B，根据该电纳值确定并联开路或短路分支线的长度l，这样就达到匹配条件。

双支节匹配器：通过增加一支节，改进了单支节匹配器需要调节支节位置的不足，只需调节两个分支线长度，就能够达到匹配（注意双支节匹配不是对任意负载阻抗都能匹配的，即存在一个不能得到匹配的禁区）。

2.微带线微带线是有介质(>1) 和空气混合填充，基片上方是空气，导体带条和接地板之间是介质，可以近似等效为均匀介质填充的传输线，等效介质电常数为，介于1和之间，依赖于基片厚度H和导体宽度W。

而微带线的特性阻抗与其等效介质电常数为、基片厚度H和导体宽度W有关。

实验内容已知：输入阻抗 Zin=75Ω负载阻抗 Zl=（64+j35）Ω特性阻抗 Z0=75Ω介质基片εr=2.55，H=1mm假定负载在2GHz时实现匹配，利用图解法设计微带线单支节和双支节匹配网络，假设双支节网络分支线与负载的距离d1=1/4λ，两分支线之间的距离为d2=1/8λ。

画出几种可能的电路图并且比较输入端反射系数幅度从1.8GHz至2.2GHz的变化。

实验步骤1．根据已知计算出各参量，确定项目频率。

3．设计单枝节匹配网络，在图上确定分支线与负载的距离以及分支线的长度，根据给定的介质基片、特性阻抗和频率用TXLINE计算微带线物理长度和宽度。

北京邮电大学电磁场与微波测量实验报告学院：电子工程学院班级：组员：报告撰写人：微波收发机的系统调测微波TV收系统的基本原理一、实验原理基本无线通信系统一般由发信机、收信机及其天线（含馈线）构成。

如图1所示。

天馈信源信宿图1 无线通信系统的组成1.发信机发信机的主要作用是将需要传输的信源信号进行处理并发送出去。

首先通过调制器用信源信号对高频正弦载波进行调制形成中频已调制载波，中频已调制载波经过变频器和滤波器转换成射频已调制载波，射频已调制载波送至射频放大器进行功率放大，最后送至发射天线，转换成辐射形式的电磁波发射到空间。

一个典型的无线发信机的组成框图，如图2所示。

图2 无线发信机的组成框图2.收信机收信机的主要作用是将天线接收下来的射频载波还原成要传输的信源信号。

收信机的工作过程实际上是发信机的逆过程，首先对来自接收天线的射频载波信号进行低噪声放大，然后经过下变频器、中频滤波器中频放大器变换称为满足解调电平要求的中频已调制载波，最后经过解调器还原出原始的信源信号。

一个典型的无线收信机的组成框图，如图3所示。

输出信号图3 无线收信机的组成框图3.天线天线是无线通信系统不可缺少的重要组成部分之一。

天线的主要作用是把发信机送来的射频载波变换成空间电磁波并辐射出去（发射端）或者把收到的空间电磁波变换成射频载波并送给收信机（接收端）。

本实验将对使用的额微波收发系统（SD3200）微波电路实验训练系统的各个参数进行测量，实验者能完整、透彻的了解微波射频系统，掌握微波收发系统的基础知识。

SD3200R/T微波TV收发系统由发射机系统和接收机系统两个试验箱组成。

该微波TV收发系统是一套工作在900MHz微波频段的无线通信实训系统，可以进行图像和话音业务的无线传输实验，同时可以进行滤波器，放大器，滤波放大器等电路的相关实验。

微波TV收发系统主要由TV发射机系统和TV 接收机系统两部分组成。

微波发射机和接收机组成方框图如下图所示微波TV收发系统可以提供6个无线信道，信道间隔8MHz，频率设置如二、实验内容及步骤1、发射机的输出频谱测量（1）连接测试系统（频谱分析仪街道功率放大器的输出端）。

电磁场与微波测量实验报告天线特性测试实验报告北京邮电大学电磁场与微波测量实验报告1天线特性测试及分析本实验主要是学习天线理论、掌握天线方向图的概念以及学习天线方向图的测量方法。

以下是天线的概念及有关名词的解释。

一、天线的概念无线电发射机输出的射频信号功率，通过馈线输送到天线，由天线以电磁波形式辐射出去。

电磁波到达接收地点后，由天线接下来（仅仅接收很小很小一部分功率），并通过馈线送到无线电接收机。

可见，天线是发射和接收电磁波的一个重要的无线电设备，没有天线也就没有无线电通信。

天线品种繁多，以供不同频率、不同用途、不同场合、不同要求等不同情况下使用。

对于众多品种的天线，进行适当的分类是必要的：按用途分类，可分为通信天线、电视天线、雷达天线等；按工作频段分类，可分为短波天线、超短波天线、微波天线等；按方向性分类，可分为全向天线、定向天线等；按外形分类，可分为线状天线、面状天线等。

二、天线的方向性发射天线的基本功能之一是把从馈线取得的能量向周围空间辐射出去，基本功能之二是把大部分能量朝所需的方向辐射。

天线对空间不同方向具有不同的辐射或接收能力，这就是天线的方向性。

衡量天线方向性通常使用方向图，在水平面上，辐射与接收无最大方向的2天线称为全向天线，有一个或多个最大方向的天线称为定向天线。

全向天线由于其无方向性，所以多用在点对多点通信的中心台。

定向天线由于具有最大辐射或接收方向，因此能量集中，增益相对全向天线要高，适合于远距离点对点通信，同时由于具有方向性，抗干扰能力比较强。

三、天线的增益增益是天线的主要指标之一，它是方向系数与效率的乘积，是天线辐射或接收电波大小的表现。

增益大小的选择取决于系统设计对电波覆盖区域的要求，简单地说，在同等条件下，增益越高，电波传播的距离越远。

增益是指：在输入功率相等的条件下，实际天线与理想的辐射单元在空间同一点处所产生的信号的功率密度之比。

它定量地描述一个天线把输入功率集中辐射的程度。

北邮电磁场与微波测量实验报告实验五极化实验北邮电磁场与微波测量实验报告实验五极化实验学院：电子工程学院班号：2011211204组员：执笔人：学号：**********一、实验目的1．培养综合性设计电磁波实验方案的能力 2．验证电磁波的马吕斯定理二、实验设备S426型分光仪三、实验原理平面电磁波是横波，它的电场强度矢量E 和波长的传播方向垂直。

如果E 在垂直于传播方向的平面内沿着一条固定的直线变化，这样的横电磁波叫线极化波。

在光学中也叫偏振波。

偏振波电磁场沿某一方向的能量有一定关系。

这就是光学中的马吕斯定律：20cos I I θ=式中I 为偏振波的强度，θ为I 与I0间的夹角。

DH926B 型分光仪两喇叭口面互相平行，并与地面垂直，其轴线在一条直线上，由于接收喇叭是和一段旋转短波导连在一起的；在该轴承环的90度范围内，每隔5度有一刻度，所以接收喇叭的转角可以从此处读到。

四、实验步骤1．设计利用S426型分光仪验证电磁波马吕斯定律的方案；根据实验原理，可得设计方案：将S426型分光仪两喇叭口面互相平行，并与地面垂直，其轴线在一条直线上，由于接收喇叭是和一段旋转短波导连在一起的；在该轴承环的90度范围内，每隔5度有一刻度，接收喇叭课程从此处读取θ（以10度为步长），继而进行验证。

2．根据设计的方案，布置仪器，验证电磁波的马吕斯定律。

实验仪器布置通过调节，使A1取一较大值，方便实验进行。

然后，再利用前面推导出的θ，将仪器按下图布置。

A1五、实验数据I（uA ）0 10 20 30 40 50 60 70 80 90 θ°理论值90 87.3 79.5 67.5 52.8 37.2 22.5 10.5 2.7 0实验值90 88 82 69 54 37 20 8 2 0.2 相对误差% 0 0.8 0.6 2.2 2.3 0.5 11.1 14.3 25.9 -1、数据分析：由数据可看出，实验值跟理论值是接近的，相对误差基本都很小，在误差允许范围内，所以可以认为马吕斯定律得到了验证。
