浅谈连续刚构桥箱梁悬浇中质量问题及其控制措施摘要：本文以某大桥为例，对连续刚构桥箱梁悬浇过程中经常出现的质量问题从施工方的角度做出了一些总结，并提出了相应的预防措施及解决办法。
关键词：连续刚构桥；箱梁悬浇；质量问题；预防措施；解决办法1 工程概况本文主要以某大桥为工程背景，总结了大跨径预应力混凝土连续刚构桥施工过程中常见质量问题及其预防处理措施。
该大桥桥跨布置为90+166+90米，上部构造采用预应力混凝土变截面单箱单室式连续刚构形式，桥墩处梁高9.80米，跨中梁高3.80米，1#墩墩高为72米，2#墩墩高为83米，桥墩为钢筋混凝土单肢箱型结构。
该桥总体布置图如图1所示。
图1 大桥总体布置图（单位：cm）2 连续刚构桥箱梁悬臂施工常见问题及其预防和处理措施众所周知，所有的桥梁工程施工，特别是大跨径桥梁施工，都属于一个复杂的系统工程。
施工建设者通过综合的组织管理将设计者的设计意图转化成活生生的桥梁实体。
外界不确定因素直接影响桥梁受力结构的好坏，并最终影响到桥梁的使用功能和年限。
就连续刚构桥而言，箱梁梁体的纵向混凝土开裂和中跨下挠仍然是一个公认的世界难题，目前仍然没有很好的办法将其彻底解决。
因此我们在连续刚构桥的箱梁悬臂施工过程中，要根据桥梁施工时可能面临的具体实际工况做好相应的预防，并根据现场条件的变化随时进行调整，使箱梁梁体质量始终处于有效控制之中，最终满足使用功能。
本文将以普洱市碧云大桥为例，总结了箱梁悬臂施工时经常出现的质量问题，提出了相应的预防措施及解决办法。
2.1 高墩长距离泵送混凝土离析及其预防1）泵送混凝土准备工作①每次泵送前泵机应试运转。
开始泵送前应慢速运转，观察泵压及各部分运转情况，待确认泵机工作正常后再以常速泵送。
②试运转正常后先泵送清水湿润管道，当泵管终端出水后反转泵机将泵管中的水全部吸出，防止后面泵入的润滑砂浆遭水洗后堵管。
泵水时检查泵管是否有漏水情况，如发现漏水应及时处理，防止后期泵送混凝土时出现漏浆现象，漏浆严重时会造成混凝土堵管。
浅谈悬浇箱梁混凝土错台原因及控制方法发表时间：2012-12-19T15:34:35.700Z 来源：《建筑学研究前沿》2012年9月供稿作者：段频[导读] 找准好接缝中心线位置，然后沿中线弹一条墨线，再用人工把漏浆的部分敲掉段频广东鸿高建设集团有限公司 523000摘要：本文着重介绍了关于悬臂梁施工每一节段错台产生的原因及改进措施，主要从施工方面进行了详细的分析。
关键词：悬臂箱梁；错台；分析及控制Discussion on the cantilever casting box girder concrete dislocation reason and control method Duan PinGuangdong high hung construction company limited 523000Abstract: This paper introduced on the cantilever beam construction of each segment dislocation causes and improvement measures, mainly from the aspects of construction are analyzed in detail.Key words: cantilever box girder; fault; analysis and control1. 工程概况从莞高速公路东江特大桥跨越东江，全长1377m，东莞段第一合同段起止点为K30+916.3～K31+337.3，长421m，分孔为2×50+48+3×75+48m，上部结构2×50两孔采用先简支后连续刚构体系预应力混凝土预制T梁，48+3×75+48段采用连续刚构现浇箱梁。
2. 施工情况该桥共有四个主墩，采用4套挂蓝进行施工，目前左幅已经全部合龙，右幅正在逐段进行施工，根据左幅的控制情况，线性基本能控制在设计的偏差范围内，但其混凝土的外观不够理想，尤其是节段之间的错台、及装饰方面较为明显，严重影响桥梁外观质量。
挂篮悬浇箱梁施工质量安全注意事项模版挂篮悬浇箱梁是建筑施工中常见的一种作业方式，它可以提高施工效率，减少人工劳动强度。
然而，挂篮悬浇箱梁施工一旦出现问题，将带来重大的质量事故和安全隐患。
因此，在进行挂篮悬浇箱梁施工时，必须严格遵守相应的安全规范和操作规程。
下面，我将为大家介绍挂篮悬浇箱梁施工质量安全注意事项模版。
一、施工前的准备工作：1. 确保施工现场整洁干净，清理周围的杂物和障碍物，确保施工区域的通道畅通，减少人员和设备的碰撞风险。
2. 对挂篮悬浇箱梁所需的各种设备和工具进行检查和维护，确保其正常运行和安全使用，如挂篮、吊机、钢绳等。
3. 检查并评估施工现场的地基承载力和稳定性，确保能够承受挂篮和悬浇箱梁的重量和施工力。
4. 根据施工现场的情况和悬浇箱梁的尺寸，制定合理的施工方案和作业计划。
二、挂篮的安装和使用：1. 挂篮的安装应遵循相关的安装规范和操作规程，确保其结构稳定、牢固可靠，并能够承受挂篮所需的荷载。
2. 挂篮的使用前，应对其进行全面检查和试验，确保各部位连接牢固、安全装置正常、操作设备完好，并按规定进行相应的保养。
3. 挂篮的使用过程中，要注意防止超载和过度倾斜的情况发生，防止挂篮意外脱离或破裂，造成人员伤亡和设备损坏。
4. 挂篮的使用人员必须接受相关的培训和考核，具备相关的操作技能和风险意识，严禁未经许可的人员随意操作挂篮。
三、悬浇箱梁的安装和固定：1. 悬浇箱梁的安装应按照设计要求和施工方案执行，严禁随意更改或省略相关步骤，以免影响其承载力和稳定性。
2. 悬浇箱梁在安装过程中，应正确使用吊机和钢绳等设备进行悬挂和固定，确保悬浇箱梁能够牢固地固定在指定位置。
3. 在悬浇箱梁安装完成后，应及时对其进行检查和验收，确保各个连接部位牢固可靠，无松动、开裂和变形等质量问题。
4. 悬浇箱梁的悬挂、固定和拆卸操作必须由具备相关操作资格的人员进行，并采取必要的防护措施，确保操作人员的安全。
四、施工过程的质量控制：1. 在进行挂篮悬浇箱梁施工前，应对相关材料的质量进行检查和验收，确保各项指标符合相关标准和要求。
浅谈悬浇箱梁施工技术摘要:临海高等级公路埒子口特大桥主桥上部结构为（54+90+54）m三跨变截面悬浇预应力砼连续箱梁，本文主要介绍悬浇箱梁施工方法和施工步骤。
关键词:悬浇箱梁；施工；方法；步骤abstract: the structure of main bridge of linhai highway of bead bridge (54+90+54 ) m three cross-section cantilever prestressed concrete continuous box girder, this paper mainly introduces the method and steps of cantilever cast-in-place box beam construction.keywords: cantilever box girder; construction; step method;中图分类号：u445 文献标识码： a文章编号：2095-2104（2012）01-0020-021工程概况埒子口特大桥15#墩～18#墩为主桥，其上部结构为（54+90+54）m三跨变截面悬浇预应力砼连续箱梁，箱梁采用单箱单室直腹板型式的结构。
单箱底宽6.75m，两侧悬臂长3.0m，单幅桥面宽为12.75m。
箱梁顶面设置单向2%横坡，通过箱梁内外侧腹板高度调节。
中支点处箱梁中心梁高5.3m，跨中箱梁中心梁高2.4m，梁高以二次抛物线变化。
顶板厚0.28m，悬臂板端部厚0.18m，根部厚0.65m；腹板厚0.28～0.70m。
横隔板分别设置在中支点、边支点和中跨跨中处，各横隔板均设置人孔。
2悬浇箱梁施工技术要点2.1 0号块施工2.1.1 0#块支架搭设及临时锚固0号块底板3米直线段宽出墩身2.4米两侧各30cm，墩顶外设一支点。
以中间两个混凝土立柱为中心搭设两路四层贝雷支架，顶面铺设双拼40号工字钢与混凝土立柱的工字钢形成0号块底板铺设的前后支点，顺桥向铺设8只28号工字钢，在工字钢上每隔50cm 焊钢板加劲肋，再横桥向铺设10#槽钢作为0号块底模的背板，竹胶板底模拼缝处采用10×10cm木方连接。

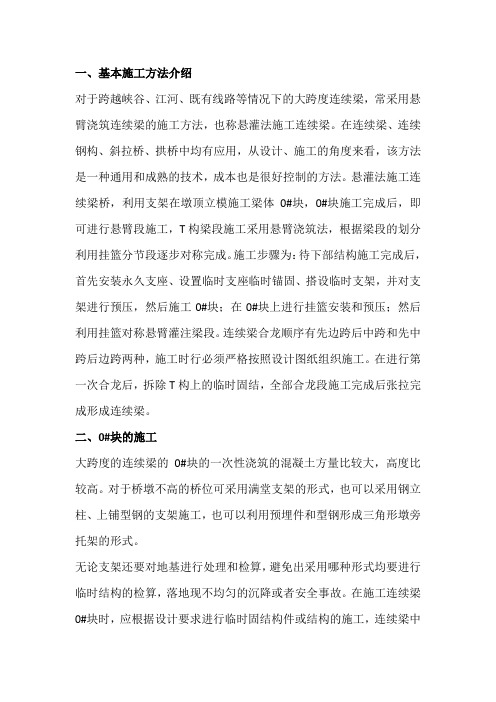

一、基本施工方法介绍对于跨越峡谷、江河、既有线路等情况下的大跨度连续梁，常采用悬臂浇筑连续梁的施工方法，也称悬灌法施工连续梁。
在连续梁、连续钢构、斜拉桥、拱桥中均有应用，从设计、施工的角度来看，该方法是一种通用和成熟的技术，成本也是很好控制的方法。
悬灌法施工连续梁桥，利用支架在墩顶立模施工梁体0#块，0#块施工完成后，即可进行悬臂段施工，T构梁段施工采用悬臂浇筑法，根据梁段的划分利用挂篮分节段逐步对称完成。
施工步骤为：待下部结构施工完成后，首先安装永久支座、设置临时支座临时锚固、搭设临时支架，并对支架进行预压，然后施工0#块；在0#块上进行挂篮安装和预压；然后利用挂篮对称悬臂灌注梁段。
连续梁合龙顺序有先边跨后中跨和先中跨后边跨两种，施工时行必须严格按照设计图纸组织施工。
在进行第一次合龙后，拆除T构上的临时固结，全部合龙段施工完成后张拉完成形成连续梁。
二、0#块的施工大跨度的连续梁的0#块的一次性浇筑的混凝土方量比较大，高度比较高。
对于桥墩不高的桥位可采用满堂支架的形式，也可以采用钢立柱、上铺型钢的支架施工，也可以利用预埋件和型钢形成三角形墩旁托架的形式。
无论支架还要对地基进行处理和检算，避免出采用哪种形式均要进行临时结构的检算，落地现不均匀的沉降或者安全事故。
在施工连续梁0#块时，应根据设计要求进行临时固结构件或结构的施工，连续梁中0#块设置临时固结的主要目的是将桥墩和0#块在悬臂浇筑施工时刚性连接为一体，让临时固结承受施工过程中可能产生的不平衡弯矩或扭矩（平面曲线桥），确保结构的施工安全。
目前墩顶临时固结措施分为两种：体内固结和体外固结。
体内固结是在桥墩顶部沿纵向两侧或桥墩顶部四周设置混凝土支墩，在沿纵向两端0#块和桥墩间设置普通钢筋或高强精轧螺纹钢筋或高强钢绞线，利用混凝土支墩承受施工过程不平衡弯矩产生的压力，钢筋、钢绞线束承受不平衡产生的拉力。
体外固结实在墩旁设置钢筋混凝土或钢管支墩，支墩上、下分别和0#块、承台刚性连接，利用分别设置在每个T构两端的支墩承受悬臂对称浇筑施工可能产生的不平衡弯矩。
挂篮悬浇箱梁施工质量安全注意事项挂篮悬浇是一种常用的施工方法，在箱梁的施工中也经常使用。
挂篮悬浇箱梁具有施工快速、质量可控、施工高度可调节等优点，但在施工过程中也存在一定的风险和隐患。
为了保障施工的质量和安全，需要注意以下事项。
1. 设计方案的合理性挂篮悬浇箱梁施工前，应制定相应的施工方案。
施工方案应基于工程设计，合理确定箱梁的悬挂点、悬挂线路、悬挂方式等。
方案应经验丰富的工程师或专家审定，确保其合理可行。
2. 设备的选择与检查在挂篮悬浇箱梁施工中，应选择适用的挂篮设备。
挂篮设备应符合国家标准和技术规范要求，具备良好的性能和稳定的操作性。
在使用前，应进行设备检查，确保其完好无损，各部件正常运行。
3. 施工人员的素质与培训挂篮悬浇箱梁施工需要操作人员具备一定的技术能力和相应的资质证书。
人员应接受相应的安全培训，了解挂篮悬浇施工的操作规程和安全要求，并熟悉紧急情况的处理方法。
施工人员应具备良好的沟通协调能力，配合其他施工人员的工作。
4. 挂篮的检查与维护挂篮是挂载箱梁的主要设备，应定期进行检查和维护。
包括检查悬挂点的稳固性、安全绳的使用情况、钢丝绳的磨损程度等。
如有发现问题应及时进行修复或更换，确保挂篮的正常运行和施工的安全。
5. 施工现场的安全措施挂篮悬浇箱梁施工需要设置相应的安全措施，包括悬挂线的设置、安全防护网的搭设、施工现场的标识等。
同时，对施工现场进行定期的检查，排除施工过程中出现的安全隐患，确保施工的安全进行。
6. 混凝土浇筑的控制挂篮悬浇箱梁中，混凝土的浇筑是一个重要的环节。
在浇筑前，应严格按照设计要求，控制混凝土的配合比、浇注的速度和均匀度等。
浇筑过程中，应及时采取措施保证混凝土的质量和流动性，防止出现堵塞和流动不畅等问题。
7. 施工记录与验收挂篮悬浇箱梁施工过程中，应做好施工记录和相关数据的收集。
包括施工方案、检查记录、质量验收记录等。
施工结束后应组织相关人员对施工成果进行验收，确保施工质量的合格。
浅谈悬浇箱梁施工质量控制摘要：悬臂体系和连续体系梁桥作为我国的基本桥型，通常采用悬臂浇筑法施工。
目前，我国的悬臂浇筑法已有较为成熟的经验，然而，悬浇法施工工序多，对施工工艺要求也较高，影响工程质量的因素繁多。
本文阐述了悬浇箱梁施工质量制约因素，着重对悬浇箱梁施工的质量控制要点进行了分析，以供同仁参考。
关键词：悬浇箱梁；施工质量；控制要点abstract: the beam bridge of cantilever system and continuous system of china’s basic bridge type commonly used cantilever pouring method of construction. at present, the pouring method of the cantilever has a more mature experience, however, cantilever construction process of the construction process requirements is also higher, a myriad of factors affecting the quality of the project. this paper describes the cantilever box beam construction quality constraints, focusing on the cantilever box beam construction quality control points were analyzed for colleagues’ reference.keywords: cantilever box beam; construction quality; control points中图分类号： tv523文献标识码：a 文章编号：2095-2104（2012）引言：近年来，悬臂浇筑预应力混凝土连续箱梁以其独特的结构特点和适用性在我国桥梁施工过程中得以广泛应用，其设计理念以及施工技术也有了长足进步。
浅谈悬浇箱梁施工质量控制技术摘  要：本文通过对悬臂施工方法和施工监控进行简单的阐述，采取一定的控制措施，大桥悬臂施工顺利合龙，为预应力混凝土连续梁桥施工质量控制提供一定的参考。
关键词：预应力混凝土；连续梁桥；悬臂浇筑；质量控制；施工监控。
       一、前言       大跨径预应力连续梁桥多采用悬臂浇筑法施工，悬臂浇筑法目前已有比较成熟的经验，但悬浇法施工工序多，工艺要求高，质量影响因素也较多，稍有不慎将留下质量隐患。
通过质量控制和施工监控，使施工工艺参数更具合理性，各节段立模标高更加合理，保证了桥梁结构内力和线形符合设计要求。
 二、工程概况徐州东环高架快速路跨和平路主线桥采用（40+60+40）m三跨变截面预应力砼连续箱梁，桥宽25m，上部结构采用单箱多室斜板带圆弧断面，梁高为2.0m~4.2m，底板厚0.25m~0.7m，腹板厚0.45m~0.75m，顶板厚0.25m，中腹板铅垂，边腹板为60°斜腹板，挑臂长3.85m。
墩顶和跨中各设一道横梁，中支点横梁厚度为2.5m，端部横梁厚度为1.7m，跨中横梁厚为0.4m。
主桥采用悬臂浇注法施工，建设指挥部委托江苏省交通规划设计院股份有限公司对悬浇箱梁进行施工监控。
三、0号段施工0＃块临时墩柱采用φ800*8MM钢管砼柱作支撑，顺桥向中心距墩中心3m，横桥向中心距梁中心线2.8m，每个0#块设临时支墩预埋件4个。
临时支墩之间，临时支墩与墩柱之间均用型钢与预埋件连接，使临时支座自身和固定墩柱之间形成整体，保证临时支墩稳定。
0#块现浇施工均在满堂红支架上进行。
满堂支架采用碗扣式脚手架，顶底托采用可调托撑。
顶托上采用12cm*15cm方木，横桥向布置，间距0.6m，接头处不得悬空，竹胶板下的方木为8cm*10cm，顺桥向布置，实心段和腹板下间距0.2m，其他区间为0.3m，所有顶层方木铺设完毕并测量调整标高后，开始铺设底板模板，底模面板为18-20mm竹胶板，底模宽每侧超出梁底板0.3m-0.5m，采用底包侧方式进行铺设，用铁钉将面板钉在顶层方木上，面板与面板之间挤紧，底模竹胶板的纵向拼缝下面设置通长方木，以确保模板拼缝质量，保证面板接头处不得悬空。
底模铺设完成后通过全站仪放样，放出梁底两边线，然后铺设侧模，侧模与底模接茬处，用方木挤紧并用木板钉钉牢固，侧模弧线一定和挂篮定型模板线型一致，防止边腹板产生错台。
侧模外加固竖向采用10*10方木加固，间距0.3m，纵向采用50mm钢管加固。
模板缝用2mm双面胶带粘贴。
0#块支架搭设并检查底模及侧模安装合格后，用砂袋进行预压，以消除支架和基础的非弹性变形，根据预压时产生的沉降值和预拱度值之和进行施工高程预抬。
在卸载结束后，清理底板、腹板，涂脱模剂，模板缝隙灌玻璃胶或贴胶带。
将加工完成的底板和腹板钢筋吊装到底模上进行安装。
底板底层钢筋垫好预制好的C50垫块，梅花型布置，每平米不少于4块，保护层不小于4cm。
钢筋焊接长度双面焊5d，单面焊10d。
焊接时注意焊渣处理和模板保护，将自来水用水管引到梁上，时刻保持底模湿润以防止火灾隐患发生及粱底清洁。
绑扎钢筋严格按照设计规范规定，用绑丝绑扎，以梅花状排列。
扎丝弯向内侧，严禁伸出保护层。
绑扎严格按设计图纸和施工规范进行，要求钢筋表面洁净，钢筋平直，无局部弯曲。
当钢筋直径≥25mm时可采用机械连接，＜25mm可采用焊接，＜16mm可采用绑扎。
当采用焊接时，钢筋焊接前，必须进行试焊，合格后方可正式施焊。
同一根钢筋在接头长度区段内（35d）不得有两个接头，在同一个截面内的钢筋接头≤50%。
其他钢筋采用绑扎连接。
绑扎接头的搭接长度：I级钢筋≥25d，Ⅱ级钢筋≥35d。
两接头间距离≥1.3 倍搭接长度。
配置在绑扎接头长度区段内的受力钢筋, 其接头的截面面积的百分率应≤25%。
钢筋加工偏差应不大于：受力钢筋成型长度±10mm，弯起钢筋起点位置±20mm，箍筋尺寸±3mm。
纵向预应力管道在绑扎钢筋的同时安装，接头采用大一型号塑料波纹管，接头每边搭接15cm，要对称旋紧，用胶带纸封严，防止混凝土浆掺入。
管道内穿衬管，防止浇砼时管道破损使混凝土漏进波纹管内影响钢绞线的穿束。
预应力管道采用Φ8定位钢筋固定，定位钢筋在直线段间距80cm，曲线段间距50cm。
安放后的管道必须平顺、无折角。
竖弯圆弧曲线段内设置Φ16防崩钢筋，间距15cm。
严禁在波纹管周围进行电焊作业，防止电焊火花烫伤管壁。
预应力孔道与普通钢筋位置发生冲突时，普通钢筋的位置可适当调整。
严格按照设计图纸位置布置预应力孔道，偏差≤10mm。
在底腹板钢筋及预应力安装完毕后安装内模。
内模安装完成后，开始安装顶板钢筋及预应力孔道和预应力筋。
连续梁为C50混凝土，采用已批准砼配合比，初凝时间≥10小时。
混凝土的拌制必须严格按照施工配合比进行，不得随意更改，混凝土塌落度控制在160±20mm，同时要高度注意混凝土外加剂类型与数量添加的准确性，掺和料和外加剂必须采用单独的计量工具，确保掺量准确。
本工程砼均为在拌和站集中拌制，混凝土运输车输送，砼运至浇注地点，如混凝土出现离析和分层现象，不得使用。
浇注时要设专人对横隔梁钢筋、预应力密集处等关键部位进行振捣和检查，必要时在横隔梁内模开洞振捣和观察，并备以钢筋人工捣固。
混凝土灌注和振捣过程中应注意防止波纹管上浮和移位。
腹板振捣以插入式振捣器为主。
在腹板与底板倒角处，应注意振捣密实，当此处砼与腹板砼同步浇注，同步振捣。
振捣密实后，浇注底板时不再振捣，并不得将振动棒伸入腹板下振捣，以防止腹板梗角处混凝土外鼓，上部悬空，出现空洞。
顶板或底板上、下层钢筋之间，应有足够的架立筋，以免钢筋网变形。
灌筑混凝土时，要防止锚垫板位移和倾斜，防止管道踩扁和移动。
当0#段砼强度达到95％且龄期不少于10天先张拉中横梁的一半钢束，再依次张拉纵向腹板束、顶板束，中横梁内的剩下一半钢束待4#节段施工完毕再张拉。
预应力束张拉程序：0→10%σcon→100%σcon持荷5min锚固对伸长量不足的应查明原因，采取补张拉措施，并观察有无滑丝、断丝现象，作好张拉记录。
当一束钢绞线中断丝超过3丝或同一截面内断丝总数超过0.5%，或者滑丝量的总和大于该束总伸长量的2%，必须重新进行张拉。
预应力钢束张拉完成经验收合格后，应在48小时内进行管道真空辅助压浆施工。
水泥浆水胶比不得大于0.4，压浆应做到一次成功，饱满密实。
压浆前清理锚垫板上的压浆孔，保证压浆通道通畅并安装压浆嘴和排气嘴。
在压浆过程中，真空泵必须连续工作，且保证一定的负压。
当排气孔排出与原浆稠度相同的浆液时关闭排气孔，继续加压至0.5～0.7MPa，保压维持5min后，关闭进浆阀，该管道的压浆工作结束。
当水泥浆达到初凝时（约6～8小时）拆除压浆嘴和排气嘴，清洗压浆嘴和排气嘴，下次使用。
四、挂篮悬浇施工挂篮主梁由2片贝雷梁加上下桁杆组成，预先拼成12m长，套好挂篮行走压重框架，用汽车吊机吊到支腿上固定。
将后锚圈分配梁安装在主梁设计位置上，通过Φ32精轧螺纹钢，用套筒连接在预埋Φ32精轧螺纹钢筋上。
注意：在接头处做好1/2套筒长度标记，使梁接头均进入套筒内，使之受力一致。
后上横梁由2片贝雷梁组成，长27m，贝雷梁中心距0.9m，用汽车吊吊装在支腿顶主梁的上方，与4组主梁临时锁定。
前上横梁由2根I45工钢组成，长24m，用汽车吊吊装到主梁上方，1#节段挂篮设计位置。
挂篮前端竖联由型钢预先焊成桁架，用汽车吊吊装，用螺栓与4组主梁联成整体。
底模平台由前下横梁，后下横梁，底模纵梁，底模等组成，先在挂篮主梁下方的地面组拼好，利用前下横梁外侧第二个吊杆点为起吊点和在后下横梁外侧设置吊点，在前后上横梁上对应的位置，设置千斤顶，通钢绞线或Φ32精轧螺纹钢筋，将底模平台整体用两台70T吊机抬吊安装。
吊带均采用Φ32精轧螺纹钢筋，吊机人工配合安装，前吊带锚在前上横梁上，后吊带锚在0#块梁体上。
外侧模用吊机进行安装，通过外托梁，后端用Φ32精轧螺纹钢筋锚在0#块翼缘板上，前端用Φ32精轧螺纹钢筋锚在前上横梁上。
按照砼分布情况对一对挂篮先进行预压，重量为最大悬臂节段砼重量的1.1倍（1#节段最重为200t），一次性加载到位，预压时间为24h，并观测贝雷挂篮的变形值，总结数据，得出预抬值，供后续使用。
高架桥梁体上部结构一般按设计断面采用极坐标方法放样，先按里程桩号计算出梁体中心线和轮廓线控制点位坐标，再使用全站仪按极坐标法将特征点位测设到模板上指导施工。
使用精密水准仪在断面特征点位上进行点位标高调整，根据设计计算出的标高结合预压后的弹性变形值控制梁体底腹板线形，高程应使用不同的测量方法进行检验，确保数据准确，梁体成品线形美观。
挂篮调整好后，前端由前吊带锚固在前上横梁上，后端由后吊带锚在梁体上。
并每根后吊带预顶20T，使底模、外侧模与梁体砼面密贴，减少错台。
然后进行预应力锚垫板安装，底板、腹板钢筋安装、预应力管道安装、内模安装、顶板堵头板和预应力锚垫板安装、顶板钢筋安装，顶板预应力管道安装，横向预应力束安装，砼浇注，砼养护，堵头板拆除并凿毛，内模拆除，预应力张拉压浆等工序。
1号节段完成后，解除底模平台后端和外侧模后端与梁体锚固，用倒链或千斤顶牵引钢绞线，拖挂篮前上横梁，在4组主梁上滑移到2#节段位置。
根据监控单位提供的施工监控数据，确定立模标高，通过对各节段立模标高的调整，该桥最终合龙时，合龙段两侧高差均在20mm以内，成桥线形，高程均符合设计要求。
        结束语       随着桥梁建设的飞速发展，各种大跨径预应力混凝土连续梁桥得到广泛应用，挂篮施工是悬臂浇筑法施工中的一种主要施工方法，它不需要搭设支架，也不使用大型吊机。
与其他方法相比，挂篮具有结构轻.拼制简单方便和无压重等优点。
      参考文献[1]张志新.大跨径预应力连续梁桥施工控制技术与应用[D]；长安大学；2003年[2]周敉，宋一凡，赵小星.预应力混凝土桥梁悬臂浇筑的施工控制[Z].。
