预制箱梁在施工中存在的质量通病及防治措施一、梁体表面有铁锈,气泡较多,腹板与底板导角处有水纹波出现,腹板存在钢筋显影。

1、产生原因:①模板未除锈处理干净；②振捣不到位；③塌落度过小；④每层浇筑的高度过高；⑤腹板钢筋保护层厚度不够或者在振捣时振捣棒长时间触及钢筋振捣。

2、防治措施:①箱梁模板,尤其是腹板侧模应严格除锈,表面清洗干净后涂刷脱模剂。

②控制砼施工过程中的配合比和砼的塌落度。

③加强砼振捣,采用插入式和附着式振捣器配合的振捣方法,砼振捣时应快插慢拔,待础表面泛浆,不再下落,无气泡为振捣完毕。

④严格控制砼的施工工艺,浇筑时应水平分层斜向成坡进行浇筑施工；⑤在钢筋绑扎过程中,应梅花形加密布置钢筋保护层垫块，严格保证钢筋保护层厚度,在浇筑过程中不应长时间振动钢筋。

二、梁体产生微裂缝1、洒水养护不到位产生原因:浇筑完成后,表面未加以覆盖,水分蒸发快,尤其是夏天高温季节。

体积急剧收缩,在干热大风季节极易产生。

2、水泥用量过大,砂的粒径过小。

防治措施:①严格控制水灰比及水泥用量,选用较大砂率和级配良好的石料;②避免自身与外界温度相差过大，浇筑完毕后应及时进行洒水覆盖养生，发现裂缝时应及时抹压一遍,再进行覆盖养护。

3、后张法时预应力张拉问题产生原因:①张拉过程中发生滑丝滑束或者断丝;②张拉过程中锚垫板压入内部;锚垫板后部浇筑时未振捣密实;③张拉中伸长量超过规范允许范围防治措施:①在张拉前仔细检查每个夹片在工具锚和工作锚上应牢固夹持钢绞线，张拉过程中应两端对称分阶段缓慢张拉,不应一次性快速达到设计张拉值;②在浇筑工程中应着重注意锚垫板后部的砼浇筑密实度,应仔细进行插振:③检查预应力钢绞线实际的弹性模量是否和设计值存在差异，每批钢绞线的弹性模量都应经过试验检测;测量钢绞线应认真严格读数:检查孔道位置与摩阻系数是否有较大出入。

4、孔道压浆时出现问题产生原因:①压浆过程中操作人员操之过急,未等箱梁另一端口出浓浆即停止压浆，导致孔道浆体不充实；②水泥净浆泌水过多防治措施:①操作人员应具备较强的责任心,待另一端出浆孔冒出浓浆,堵住出浆口并持荷2min ;②根据规范要求，用于压浆的水泥浆，3h后泌水率不宜超过2%，24h后，泌水应能够被水泥浆完全自我吸收。

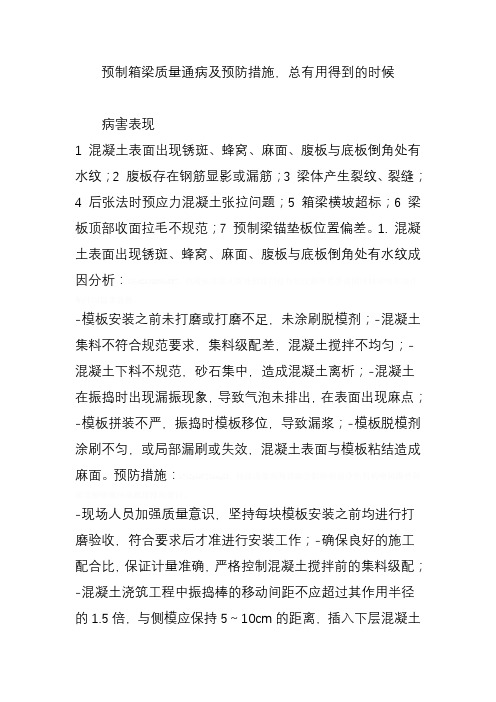

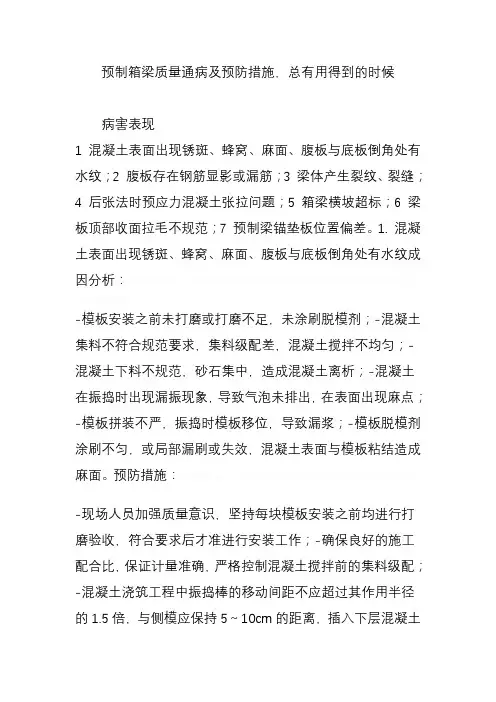

预制箱梁质量通病及预防措施，总有用得到的时候病害表现1 混凝土表面出现锈斑、蜂窝、麻面、腹板与底板倒角处有水纹；2 腹板存在钢筋显影或漏筋；3 梁体产生裂纹、裂缝；4 后张法时预应力混凝土张拉问题；5 箱梁横坡超标；6 梁板顶部收面拉毛不规范；7 预制梁锚垫板位置偏差。

1. 混凝土表面出现锈斑、蜂窝、麻面、腹板与底板倒角处有水纹成因分析：-模板安装之前未打磨或打磨不足，未涂刷脱模剂；-混凝土集料不符合规范要求，集料级配差，混凝土搅拌不均匀；-混凝土下料不规范，砂石集中，造成混凝土离析；-混凝土在振捣时出现漏振现象，导致气泡未排出，在表面出现麻点；-模板拼装不严，振捣时模板移位，导致漏浆；-模板脱模剂涂刷不匀，或局部漏刷或失效，混凝土表面与模板粘结造成麻面。

预防措施：-现场人员加强质量意识，坚持每块模板安装之前均进行打磨验收，符合要求后才准进行安装工作；-确保良好的施工配合比，保证计量准确，严格控制混凝土搅拌前的集料级配；-混凝土浇筑工程中振捣棒的移动间距不应超过其作用半径的1.5倍，与侧模应保持5～10cm的距离，插入下层混凝土5～10cm的深度；-表面振动器移位应能覆盖已振实部分不小于5～10cm；-对于采用振捣棒及附着式振动器施工，混凝土分层浇筑厚度不宜超过30cm。

外侧模板打磨外侧模板打磨效果内模打磨、拼装内模安装2. 腹板存在钢筋显影或漏筋成因分析：-钢筋保护层垫块设置数量不足，间距太大，导致钢筋紧贴模板，造成露筋；-振捣时振动器长时间触及钢筋，或踩踏钢筋，使钢筋位移，造成露筋；-混凝土保护层太小或保护层处混凝土振捣不实。

预防措施：-浇筑混凝土时保证钢筋位置和保护层厚度正确；-混凝土振捣严禁撞击钢筋，操作时，避免踩踏钢筋，如有踩弯或脱扣等及时调整直正；-保护层混凝土要振捣密实；-在预制梁侧面加设附着式振捣器保证保护层处混凝土密实。

保护层垫块布设附着式振动器安装器专人负责开关附着振动器3. 梁体产生裂纹、裂缝成因分析：-预制梁台座基础不密实或强度较低，引起不均匀沉降导致梁体裂缝；-用标准养护的混凝土试件强度作为施加张拉的条件，可能导致梁体产生裂缝；-混凝土级配差使混凝土的弹性模量偏小；-波纹管道于梁宽方向的偏位造成梁端负弯矩偏心而引起的预应力梁端部侧面有纵向裂缝；-波纹管竖向偏位过大，造成零弯矩轴偏位；-冬季施工时，蒸汽养护升温或降温速度过快，易引起梁体的温差裂缝；-堆放时支点位置不当造成梁体处于受扭状态产生裂缝甚至剪断；-移梁时起吊不规范，与底模表面吸力过大产生裂缝。

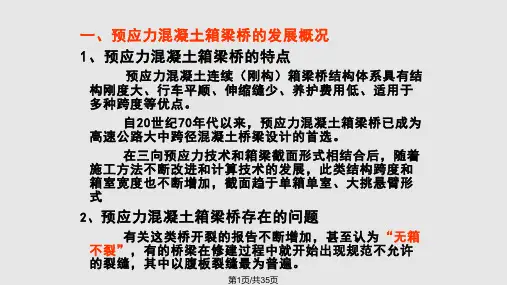

预应力混凝土现浇箱梁质量通病及控制要点预应力混凝土现浇箱梁由于其具有较大的跨越能力、良好的结构性能和美观的外形，在桥梁工程中得到了广泛的应用。

然而，在施工过程中，常常会出现一些质量通病，影响箱梁的结构安全和使用性能。

为了确保预应力混凝土现浇箱梁的施工质量，本文对常见的质量通病进行了分析，并提出了相应的控制要点。

一、预应力混凝土现浇箱梁质量通病1、混凝土裂缝混凝土裂缝是预应力混凝土现浇箱梁中最常见的质量问题之一。

裂缝的产生不仅会影响箱梁的外观质量，还会降低其结构的耐久性和承载能力。

裂缝产生的原因主要有以下几个方面：（1）混凝土配合比不合理，水泥用量过大、水灰比过大等，导致混凝土收缩较大。

（2）施工过程中，混凝土振捣不密实，存在蜂窝、麻面等缺陷，削弱了混凝土的抗拉强度。

（3）养护不到位，混凝土在硬化过程中失水过快，导致干缩裂缝的产生。

（4）预应力施加不当，如预应力不足或不均匀，导致箱梁在使用过程中出现裂缝。

2、预应力损失预应力损失是影响预应力混凝土现浇箱梁结构性能的重要因素。

预应力损失过大，会导致箱梁的承载能力下降，影响其使用安全。

预应力损失的主要原因包括：（1）预应力筋与管道壁之间的摩擦损失。

（2）锚具变形和钢筋回缩引起的损失。

（3）混凝土的收缩和徐变引起的损失。

（4）预应力筋的松弛损失。

3、箱梁线形偏差箱梁线形偏差主要表现为箱梁的高程、轴线位置等与设计要求不符。

线形偏差会影响桥梁的外观和受力性能，严重时甚至会影响桥梁的正常使用。

造成箱梁线形偏差的原因主要有：（1）支架基础不均匀沉降。

（2）支架搭设不牢固，在施工过程中发生变形。

（3）模板安装不准确，导致箱梁的尺寸和形状不符合设计要求。

（4）施工测量误差。

4、钢筋布置不符合要求钢筋布置不符合要求主要包括钢筋间距不均匀、钢筋数量不足、钢筋接头位置不正确等。

钢筋布置不符合要求会影响箱梁的承载能力和抗震性能。

其产生的原因主要有：（1）施工人员操作不规范，未按照设计要求进行钢筋的加工和安装。

预应力混凝土桥梁施工质量通病与防治（预制安装类）2011．4一、预应力混凝土桥梁施工过程中质量控制的特点1.预应力混凝土桥梁施工过程中的特点1)预应力混凝土桥梁施工过程中的受力特点：A.成桥后：混凝土与预应力共同受力的连续结构；B.成桥前：从钢筋混凝土-预应力混凝土结构的过程C.施工中：●从普通钢筋混凝土结构到预应力混凝土结构，●从简支静定结构到连续结构的过程D.静定体系与超静定体系在施工中的特点●支座沉降位移●环境温度变化●预应力施加2)预应力混凝土桥梁施工过程中的工艺特点A.不同结构类型桥梁的施工其施工工艺不同●简支板梁桥●等截面连续梁桥●变截面连续箱梁桥●变截面连续刚构●拱桥●梁拱组合体系桥●斜拉桥●悬索桥及自锚式悬索桥B.同类型的桥梁不同的施工方法其施工工艺不同●支架现浇●预制安装●挂蓝悬臂浇筑C.分部、分项施工环节多、工序复杂3)预应力混凝土桥梁施工过程中的质量特点A.质量问题的不可逆转性B.工序间质量问题的可传递性2.预应力混凝土桥梁施工过程中的质量依据1)中华人民共和国行业标准公路桥涵施工技术规范（JTJ041–2000）2)中华人民共和国行业标准公路工程质量检验评定标准（JTJ071–98）二、预应力混凝土桥梁施工过程中的质量控制㈠、预制安装结构1.墩柱现浇A.蜂窝麻面●材料配比水泥偏少、含砂率不足集料级配不良坍落度不适宜●施工工艺漏振、振捣不足模板漏浆钢筋间距过小B.气泡●材料配比水灰比偏大含砂率过大●施工工艺模板不够光滑、脱模剂太粘振捣时间偏短、振捣间距过大增大模板外侧震动C.砂线●材料配比水泥用量不足砂率中0.3mm以下颗粒不足集料级配不良混凝土流动度过大●施工工艺混凝土搅拌不均匀模板漏浆严重振捣时间偏短坍落度不适宜D.分层线●材料配比两次搅拌材料差●施工工艺分层振捣振捣棒插入下层混凝土深度不够施工组织不严密，二次待料时间间隔过长两次混凝土坍落度相差过大E.色差●材料配比水泥与添加剂不匹配水泥变更集料级配中碎石变更坍落度不适宜●施工工艺过振2.预制1)先张法空心板梁预制2)后张法空心板梁预制3)组合箱梁预制4)T梁预制5)通病与防治A.通病●混凝土振捣工艺及其病害✧振捣不实✧过振●芯模上浮及其病害✧空心板梁✧组合箱梁●混凝土养生及其病害●裂缝的产生（横缝及纵缝）✧建筑材料✧施工工艺芯模漏气及箱梁拆模✧工程管理●色差的产生✧材料✧工艺✧管理●预应力施加及其起拱✧先张法施工✧后张法施工B.防治3.安装1)汽车吊安装2)跨敦龙门吊安装3)导梁安装4)架桥机安装5)通病与防治A.通病●支座变形先张空心板组合小箱梁●桥梁连续、空心板梁桥面连续组合箱梁结构连续B.防治4.桥面系施工1)防撞护栏2)桥面铺装3)通病与防治A.通病桥面大面积龟裂桥面铺装脱空防撞护栏不规则裂缝、气泡及色差B.防治㈡、支架现浇结构1.支架的选择1)满堂支架2)少支架2.基础处理1)满堂支架基础处理2)少支架基础处理3.支架搭设与支架预压1)满堂支架搭设与支架预压2)少支架搭设与支架预压4.混凝土浇筑1)满堂支架法混凝土浇筑2)少支架法混凝土浇筑5.混凝土养生1)冬期养生2)高温期养生6.预应力施加7.预应力孔道压浆8.落架9.防撞护栏施工10.桥面铺装施工㈢、挂蓝悬浇结构1.钻孔灌注桩基础2.水中承台与深水围堰施工3.墩身与盖梁施工4.0#块浇筑、托架设计与临时固结体系5.挂蓝设计与悬浇块段施工6.合拢段施工与两次体系转换7.防撞护栏施工8.桥面系施工㈣、其它结构1.梁拱组合体系桥梁2.斜拉桥3.悬索桥㈤、根据工程重点与难点制定相关工序质量控制要点。

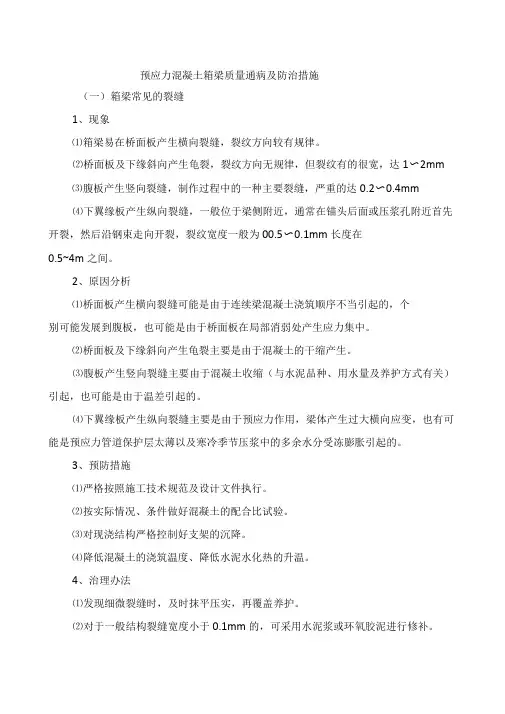

预应力混凝土箱梁质量通病及防治措施（一）箱梁常见的裂缝1、现象⑴箱梁易在桥面板产生横向裂缝，裂纹方向较有规律。

⑵桥面板及下缘斜向产生龟裂，裂纹方向无规律，但裂纹有的很宽，达1〜2mm⑶腹板产生竖向裂缝，制作过程中的一种主要裂缝，严重的达0.2〜0.4mm⑷下翼缘板产生纵向裂缝，一般位于梁侧附近，通常在锚头后面或压浆孔附近首先开裂，然后沿钢束走向开裂，裂纹宽度一般为00.5〜0.1mm长度在0.5~4m之间。

2、原因分析⑴桥面板产生横向裂缝可能是由于连续梁混凝土浇筑顺序不当引起的，个别可能发展到腹板，也可能是由于桥面板在局部消弱处产生应力集中。

⑵桥面板及下缘斜向产生龟裂主要是由于混凝土的干缩产生。

⑶腹板产生竖向裂缝主要由于混凝土收缩（与水泥品种、用水量及养护方式有关）引起，也可能是由于温差引起的。

⑷下翼缘板产生纵向裂缝主要是由于预应力作用，梁体产生过大横向应变，也有可能是预应力管道保护层太薄以及寒冷季节压浆中的多余水分受冻膨胀引起的。

3、预防措施⑴严格按照施工技术规范及设计文件执行。

⑵按实际情况、条件做好混凝土的配合比试验。

⑶对现浇结构严格控制好支架的沉降。

⑷降低混凝土的浇筑温度、降低水泥水化热的升温。

4、治理办法⑴发现细微裂缝时，及时抹平压实，再覆盖养护。

⑵对于一般结构裂缝宽度小于0.1mm的，可采用水泥浆或环氧胶泥进行修补。

⑶裂缝宽度较大时，应先沿缝凿成八字形凹梢，然后用水泥砂浆或环氧胶泥嵌补，裂缝较深时，可根据受力情况，采用灌化学浆液，包钢丝网水泥等法处理。

（二）腹板与底板承托部位出现空洞、蜂窝、露筋、麻面1、现象由于漏振或振捣不足，混凝土结构不密实，钢筋与混凝土不能有效握裹，造成蜂窝、空洞、露筋等质量问题。

构件表面混凝土内的水分被吸产生麻面现象。

2、原因分析⑴振捣间距过大，在振捣器振捣不到的地方形成漏振。

⑵在预留孔、预埋件及钢筋过密处浇注、振捣方式不对。

⑶施工时采用模板表面不光滑，模板湿润又不够，在构件表面产生麻面。
