一眼看穿架空线路的电压等级

一分钟教你看输电线路的电压等级输电线路在生活中非常常见，但很多从事电力相关行业的人士也并不清楚如何通过杆塔来确定电压等级，今天我们就来说说这个事。

按照结构来分，输电线路分为架空输电线路和电缆线路。

本文讨论的是架空输电线路，它由线路杆塔、导线、绝缘子、线路金具、拉线、杆塔基础、接地装置等构成，架设在地面之上。

输电导线由输电杆塔一段段连接起来，高电压等级的用“铁塔”，低电压等级的比如居民区里见的一般用“木头杆”或“水泥杆”，合起来统称“杆塔”。

架空输电线路按照输送电流的性质可分为交流输电和直流输电。

那么如何一眼分辨直流和交流输电线路呢?其实很简单，交流是三相电，输电线条数为3或者3的倍数;而直流输电线只有正负两极，也就是两条线加避雷线。

接下来进入正题，如何一眼辨别输电线路的电压等级? 只需要“三看”：一看分裂导线数分裂导线是超高压输电线路为抑制电晕放电和减少线路电抗所采取的一种导线架设方式，即每相导线由几根直径较小的分导线组成。

分裂导线数越多，输电能力越强，电压等级越高。

1000kV特高压输电线路、800KV直流输电线路分成8根，为八分裂导线。

750kV的超高压输电线路一般采用六分裂导线，这个电压等级只在我国的西北电网使用。

500kV输电线按规程应是四分裂导线，不过也有些采用六分裂导线。

220kV的一般是双分裂110kV及以下的电压等级由于电晕不严重，一般采用单根导线。

二看绝缘子数目绝缘子是一种特殊的绝缘控件，通常由玻璃或陶瓷制成，用来增加爬电距离。

绝缘子呈飞碟状，一个飞碟算一片绝缘子，绝缘子串起到隔离导线与杆塔的作用。

每片绝缘子能够承受大约15～20千伏电压，所以可以根据绝缘子数判断电压等级。

不过如果在高海拔、污秽重的地区，片数会有所增加。

1000KV : 60片左右500kV：25片左右220kV：13片左右110kV：7-9片35kV的绝缘子为3片;220(380)V的线路一般没有绝缘子。

三看输电线路高度输电线路和地面之间的安全距离都是有规定的，电压等级越高，输电线路架设时的高度越高。

如何让看杆塔确定电压等级————————————————————————————————作者：————————————————————————————————日期：:输电线路在生活中非常常见，但很多从事电力相关行业的人士也并不清楚如何通过杆塔来确定电压等级，今天我们就来说说这个事~按照结构来分，输电线路分为架空输电线路和电缆线路。

本文讨论的是架空输电线路，它由线路杆塔、导线、绝缘子、线路金具、拉线、杆塔基础、接地装置等构成，架设在地面之上。

输电导线由输电杆塔一段段连接起来，高电压等级的用“铁塔”，低电压等级的比如居民区里见的一般用“木头杆”或“水泥杆”，合起来统称“杆塔”。

架空输电线路按照输送电流的性质可分为交流输电和直流输电。

那么如何一眼分辨直流和交流输电线路呢?其实很简单，交流是三相电，输电线条数为3或者3的倍数;而直流输电线只有正负两极，也就是两条线加避雷线。

接下来进入正题，如何一眼辨别输电线路的电压等级? 只需要“三看”：一看分裂导线数分裂导线是超高压输电线路为抑制电晕放电和减少线路电抗所采取的一种导线架设方式，即每相导线由几根直径较小的分导线组成。

分裂导线数越多，输电能力越强，电压等级越高。

1000kV特高压输电线路、800KV直流输电线路分成8根，为八分裂导线。

750kV的超高压输电线路一般采用六分裂导线，这个电压等级只在我国的西北电网使用。

500kV输电线按规程应是四分裂导线，不过也有些采用六分裂导线。

220kV的一般是双分裂110kV及以下的电压等级由于电晕不严重，一般采用单根导线。

二看绝缘子数目绝缘子是一种特殊的绝缘控件，通常由玻璃或陶瓷制成，用来增加爬电距离。

绝缘子呈飞碟状，一个飞碟算一片绝缘子，绝缘子串起到隔离导线与杆塔的作用。

每片绝缘子能够承受大约15～20千伏电压，所以可以根据绝缘子数判断电压等级。

不过如果在高海拔、污秽重的地区，片数会有所增加。

1000KV : 60片左右500kV：25片左右220kV：13片左右110kV：7-9片35kV的绝缘子为3片;220(380)V的线路一般没有绝缘子。

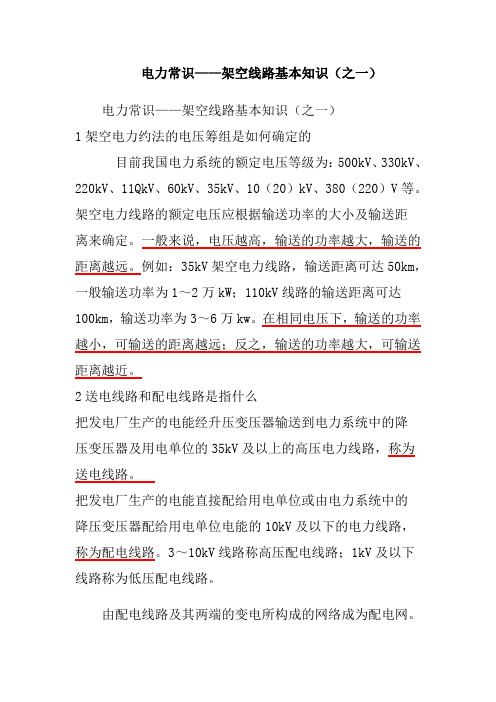

电力常识——架空线路基本知识（之一）电力常识——架空线路基本知识（之一）1架空电力约法的电压筹组是如何确定的目前我国电力系统的额定电压等级为：500kV、330kV、220kV、11QkV、60kV、35kV、10（20）kV、380（220）V等。

架空电力线路的额定电压应根据输送功率的大小及输送距离来确定。

一般来说，电压越高，输送的功率越大，输送的距离越远。

例如：35kV架空电力线路，输送距离可达50km，一般输送功率为1～2万kW；110kV线路的输送距离可达100km，输送功率为3～6万kw。

在相同电压下，输送的功率越小，可输送的距离越远；反之，输送的功率越大，可输送距离越近。

2送电线路和配电线路是指什么把发电厂生产的电能经升压变压器输送到电力系统中的降压变压器及用电单位的35kV及以上的高压电力线路，称为送电线路。

把发电厂生产的电能直接配给用电单位或由电力系统中的降压变压器配给用电单位电能的10kV及以下的电力线路，称为配电线路。

3～10kV线路称高压配电线路；1kV及以下线路称为低压配电线路。

由配电线路及其两端的变电所构成的网络成为配电网。

电力线路的结构有架空线路和电缆线路两类。

由于埋设与地下或敷设在电缆隧道中的电缆线路造价大大高于架空电力线路，所以一般情况下，高压电力线路都采用架空线路结构。

将用特种绝缘材料和特殊工艺制造而成的电力电缆，埋设于地下或敷设在电缆隧道中构成的电力电路，称为电缆线路。

在电力系统中，变电站主要起变换电压的作用，通过变电站可将不同等级电压的电网联系起来。

除此之外，它还能汇集和分配电功率，控制电力网络中电功率的流向。

3常用的杆塔类型有哪些架空电力线路中架设导线的支持物有钢筋混凝土杆、铁塔及木杆，总称为杆塔。

3．1按杆塔的作用分直线杆塔——又称中间杆塔，用于线路直线中间部分。

这种杆塔在平坦地区一般占杆塔总数的80％左右。

耐张杆塔——又称承力杆塔，与直线杆塔相比，其强度较大，可承受导线和地线的拉力。

如何确定架空线路的电压等级，教你看一眼就知道！一、电力系统电压等级电力系统电压等级有220/380V（0.4 kV），3 kV、6 kV、10 kV、20 kV、35 kV、66 kV、110 kV、220 kV、330 kV、500 kV。

随着电机制造工艺的提高，10 kV电动机已批量生产，所以3 kV、6 kV已较少使用，20 kV、66 kV也很少使用。

供电系统以10 kV、35 kV为主。

输配电系统以110 kV以上为主。

发电厂发电机有6 kV与10 kV 两种，现在以10 kV为主，用户均为220/380V（0.4 kV）低压系统。

根据《城市电力网规定设计规则》规定：输电网为500 kV、330 kV、220 kV、110kV，高压配电网为110kV、66kV，中压配电网为20kV、10kV、6 kV，低压配电网为0.4 kV（220V/380V）。

发电厂发出6 kV或10 kV电，除发电厂自己用（厂用电）之外，也可以用10 kV电压送给发电厂附近用户，10 kV供电范围为10Km、35 kV为20~50Km、66 kV为30~100Km、110 kV为50~150Km、220 kV为100~300Km、330 kV为200~600Km、500 kV为150~850Km。

二、如何确定架空线路的电压等级1、看高度，越高的等级线离地越高2、看绝缘子个数，大约是1个绝缘子是6-10KV，3个绝缘子是35KV，60KV线路不少于5片，7个绝缘子是110KV，11个绝缘子是220KV，16个绝缘子是330KV；28个绝缘子肯定是是500KV。

低于35KV的用针式绝缘子，无片数之分。

3、看是几分裂的导线，500kv的输电线路基本上用的是四分裂导线，也就是一相有四根。

220kv多用两分裂导线的。

110kv多用一根。

10KV架空线路通常用的是10-12米的单水泥电杆和针式绝缘子，电杆之间的直线距离在70-80米左右，10KV没有铁架子，就是一根电线杆，上面三根高压线，农村常见；35KV架空线路通常用的是15米的单或双水泥电杆（也用少量的小型铁塔，高度在15-20米以内）和2-3片蝶式绝缘子电杆之间的直线距离在120米左右；220KV肯定是一个巨大的铁塔，220KV架空线路通常用的是30米以上的铁塔和长串的蝶式绝缘子，铁塔之间的直线距离在200米以上；三、架空电力线路保护区指导线边线向两侧延伸一定距离所形成的两平行线内的距离，具体范围如下：500kV 20m220kV 15m110kV 10m35kV 10m在厂矿、城镇等人口密集地区，架空电力线路保护区的区域可略小于上述规定。

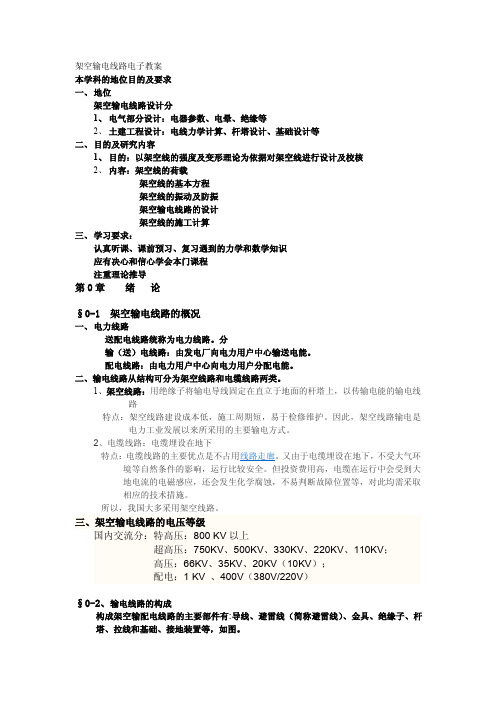

架空输电线路电子教案本学科的地位目的及要求一、地位架空输电线路设计分1、电气部分设计：电器参数、电晕、绝缘等2、土建工程设计：电线力学计算、杆塔设计、基础设计等二、目的及研究内容1、目的：以架空线的强度及变形理论为依据对架空线进行设计及校核2、内容：架空线的荷载架空线的基本方程架空线的振动及防振架空输电线路的设计架空线的施工计算三、学习要求：认真听课、课前预习、复习遇到的力学和数学知识应有决心和信心学会本门课程注重理论推导第0章绪论§0-1架空输电线路的概况一、电力线路送配电线路统称为电力线路。

分输（送）电线路：由发电厂向电力用户中心输送电能。

配电线路：由电力用户中心向电力用户分配电能。

二、输电线路从结构可分为架空线路和电缆线路两类。

1、架空线路：用绝缘子将输电导线固定在直立于地面的杆塔上，以传输电能的输电线路特点：架空线路建设成本低，施工周期短，易于检修维护。

因此，架空线路输电是电力工业发展以来所采用的主要输电方式。

2、电缆线路：电缆埋设在地下特点：电缆线路的主要优点是不占用线路走廊。

又由于电缆埋设在地下，不受大气环境等自然条件的影响，运行比较安全。

但投资费用高，电缆在运行中会受到大地电流的电磁感应，还会发生化学腐蚀，不易判断故障位置等，对此均需采取相应的技术措施。

所以，我国大多采用架空线路。

三、架空输电线路的电压等级国内交流分：特高压：800KV以上超高压：750KV、500KV、330KV、220KV、110KV；高压：66KV、35KV、20KV（10KV）；配电：1KV、400V（380V/220V）§0-2、输电线路的构成构成架空输配电线路的主要部件有:导线、避雷线（简称避雷线）、金具、绝缘子、杆塔、拉线和基础、接地装置等，如图。

图输电线路的组成元件（双杆）1－横担；2－横梁；3－避雷线；4－绝缘子；5－砼杆；6－拉线；7－拉线盘；8－接地引下线；9－接地装置；10－底盘；11－导线；12-防振锤；一、导线导线是固定在杆塔上输送电流用的金属线，常用导线材料：因除了应有良好的导电率外，还须具有足够的机械强度和防腐性能。

不同电力等级架空电力线路保护区标准不同电力等级架空电力线路保护区标准导言：随着社会的进步和经济的发展，电力已经成为现代社会中不可或缺的能源。

架空电力线路作为电力传输的主要方式之一，起到了连接发电厂和用户的重要作用。

然而，在架空电力线路的运维过程中，由于天气、动植物和人为因素等的影响，线路保护问题成为了重要的议题。

不同电力等级的架空电力线路保护区标准的制定，对于保护线路运行安全，提高电力供应的可靠性具有重要意义。

一、基础概念和主要分类1. 架空电力线路保护区的概念和定义架空电力线路保护区是指在电力线路中，为了保护线路的运行安全和降低故障发生的风险而设立的一定范围内的区域。

2. 架空电力线路保护区的分类根据电力系统的不同电力等级，架空电力线路保护区可以分为以下几类：（1）输电线路保护区输电线路保护区一般指的是电压等级在220千伏及以上的高压线路保护区。

在这些保护区域内，除了要考虑带电体对人体的直接触及安全，还要重点关注草木火灾的发生。

（2）变电线路保护区变电线路保护区一般指的是电压等级在10千伏到220千伏之间的中压线路保护区。

在这些保护区域内，需考虑带电体对人体的直接触及安全、防止人为破坏以及动植物的影响。

（3）配电线路保护区配电线路保护区一般指的是电压等级在0.4千伏到10千伏之间的低压线路保护区。

在这些保护区域内，主要考虑的是带电体对人体的直接触及安全和防止人为破坏。

二、不同电力等级架空电力线路保护区标准的制定1. 输电线路保护区标准输电线路保护区标准的制定是基于安全、可靠和经济的原则。

根据不同地区的环境条件、气候状况和功率需求等因素，制定了一系列具体的标准，包括带电体与其他构筑物的保距要求、带电体高度的要求和草木火灾防护要求等。

2. 变电线路保护区标准变电线路保护区标准的制定主要考虑了地域性、环境因素和运维需求。

标准中包含了带电体与其他构筑物的保距要求、带电体高度的要求、护栏的设置要求以及防止动植物侵入的措施等。

一招教你如何判断高压线的电压是多少？这么简单以前居然都不知道高压线对我们来说并不陌生，但对于他的电压很多人都搞不懂，其实我们是可以通过高压线上面的一些配置就可以看出高压线的电压的，主要秘诀就是“三看”：看看杆塔高度、导线分裂数、看绝缘子串长度。

一、看杆塔的高度杆塔的高度，虽然设计规程上没有规定杆塔要多高，但非常详细地规定了输电导线距离其他物体的最小距离。

500千伏线路铁塔输电线路一档大约500米，导线是要下垂的，尤其是天气热和用电负荷大的时候，导线热胀冷缩，会下垂的更厉害。

所以规定中明确写了各电压等级的输电线路的导线对各种物体的最小距离。

例如，在居民区导线对地面最小距离分别为：35~110千伏是7米，220千伏是7.5米，330千伏是8.5米，500千伏是14米，750千伏为19.5米。

750千伏线路铁塔如果考虑导线弧垂和绝缘子长度，则：110千伏大概离地面十几米，220千伏和330千伏是二十几米，500千伏是三四十米，750千伏是五十几米，1000千伏是七八十米。

1000千伏特高压线路铁塔换算成楼房高度，那分别是5层楼、8层楼、12层楼、18层楼和25层楼，有点印象了吧。

不过这都很粗略，根据气候和地形不同，高度是要调整很大的。

二、看导线分裂数先说分裂数，正如下面这张图片显示的，对于ABC三相中的每一相导线，都是分成好几股的，比如下面这个1000千伏特高压输电线路就分了8股，叫“八分裂”导线。

之所以一相导线要分裂成好几股，是要把导线的“等效直径”扩大，相当于用几股较细的导线（相对较细，其实也有女生的手腕子粗），围成一个近似圆形，相当于把整相的导线直径“等效”扩大了。

八分裂”导线扩大“导线直径”有这么几个原因：一是交流电有“趋肤效应”，因为自感的原因，电流大部分都在导线表面流动，导体中间几乎没有电流，把导体弄成管状可以简约材料减轻重量，既然是管状，不如弄成分裂导线代替管状线；二是高压输电线电流很大，要求导线的电阻低，电阻与导线的面积成反比，因此本来要用很粗管状导线代替，现在就用分裂导线了（在变电站里还是用管母线）；三是导线越粗，导线表面电场强度就越低，电晕就越小。

如何判断电力线电压等级?
看每组瓷瓶串列的数量,由于每个绝缘子最大耐压为17KV,所以一个绝缘子一般是10KV的,3个或4个是35KV的,7个8个的是110kv的,另外南方要比北方多一个绝缘子,220KV的导线一般每条是两根并列的,叫二分裂导线,500KV的一般为四分裂导线，750kv,800kv,1000kv 的我国还没有投入运营,正在搞试点。

绝缘子作用：架空线路的绝缘子是用来支持导线，它同金具组合将导线固定在杆塔上，并使导线同杆塔可靠绝缘，绝缘子在运行时不仅要承受工作电压的作用，同时要承受操作过电压和雷电过电压的作用，加之导线自重、风力、冰雪以及环境温度变化的机械荷载的作用，所
以绝缘子不仅要有良好的电气绝缘性能，同时要具有足够的机械强度。

高压线路电压等级识别一、看铁塔或电线杆：铁塔一般架设的高压线路，为35千伏及以上的线路；单根电线杆主要架设中低压线路，一般为10千伏及以下的线路。

【一数】二、数导线的极数或相数直流只有正负两极导线；交流都是三相，有三根或者六根导线（同一铁塔上六根导线为同塔双回架设线路）。

【二数】三、数导线的分裂数何为导线的分裂数呢？顾名思义，分裂导线就是将几根线束固定在一起代替原来的一根导线，以抑制电晕放电，优化线路参数，提高线路的输送能力及电力系统运行的稳定性。

1、交流输电线路分裂情况如下：单分裂导线电压等级一般为110千伏、35千伏及以下，有些220千伏的线路也会采用单分裂导线。

两分裂导线电压等级为220千伏或330千伏，而330千伏的输电线路目前仅在西北地区有建设，所以在四川，两分裂导线电压等级就是220千伏。

四分裂导线电压等级一般为500千伏。

六分裂导线电压等级一般为750千伏，目前只有西北地区建设有750千伏电压等级输电线路。

..................................................四、直流输电线路分裂情况如下：四分裂导线电压等级一般为±500千伏。

六分裂导线电压等级一般为±800千伏。

【三数】数绝缘子的片数或丈量其长度如果通过分裂导线数还不能分辨出电压等级，那我们还可以通过数绝缘子的数量或丈量其长度：绝缘子一般有玻璃绝缘子、陶瓷绝缘子、复合绝缘子等几种。

玻璃绝缘子和陶瓷绝缘子就是我们经常在铁塔上看到的像圆盘的东西。

（玻璃绝缘子）（陶瓷绝缘子）而复合绝缘子则是一整根支柱类型，但也有一圈一圈的碟状小圆盘。

（复合绝缘子）电压等级越高，线路的绝缘子串越长，片数也越多：。
