电压等级划分

一、国内电压等级划分
电压等级的划分（国内）：低压、高压、超高压、特高压、高压直流、特高压直流
低压（国内）：交流电压为有效值1KV及以下的电压等级
高压（国内）：交流电压为有效值1KV及以上、330kv以下的电压等级
超高压（国内）：交流电压为有效值330kv及以上、1000KV以下的电压等级
特高压（国内）：交流电压为有效值1000kv及以上的电压等级
高压直流（国内）：直流电压为有效值±800kV以下的电压等级
高压直流（国内）：直流电压为有效值±800kV以上的电压等级
中压：1kv至20kv的电压等级。

能承受此电压等级的电气设备，称为中压电气设备。

中压以上，有高压、超高压、特高压等级别。

二、国际电压等级划分
电压等级的划分（国际）：高压、超高压、特高压、高压直流、特高压直流
高压HVAC（国际）：交流电压为有效值35KV及以上、220KV以下的电压等级
超高压EHVAC（国际）：交流电压为有效值330KV及以上1000KV以下的电压等级
特高压UHVAC（国际）：交流电为有效值1000KV及以上的电压等级
高压直流HVDC(国际)：直流电压为有效值±600kv及以下的电压等级
特高压直接UHVDC（国际）：直流电压为有效值±600KV以上的电压等级
备注：有效值在相同的电阻上分别通以直流电流和交流电流，经过一个交流周期的时间，如果它们在电阻上所消耗的电能相等的话，则把该直流电流（电压）的大小作为交流电流（电压）的有效值，正弦电流（电压）的有效值等于其最大值（幅值）的1/√2，约倍。

全球各国电压一览表。

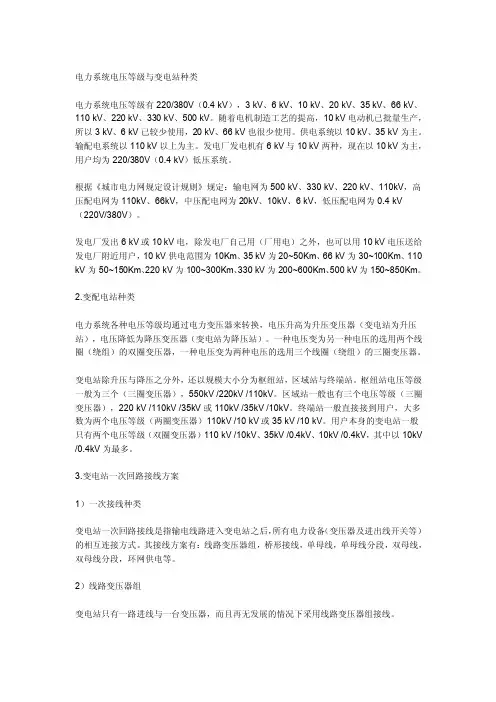

电力系统电压等级与变电站种类电力系统电压等级有220/380V（0.4 kV），3 kV、6 kV、10 kV、20 kV、35 kV、66 kV、110 kV、220 kV、330 kV、500 kV。

随着电机制造工艺的提高，10 kV电动机已批量生产，所以3 kV、6 kV已较少使用，20 kV、66 kV也很少使用。

供电系统以10 kV、35 kV为主。

输配电系统以110 kV以上为主。

发电厂发电机有6 kV与10 kV两种，现在以10 kV为主，用户均为220/380V（0.4 kV）低压系统。

根据《城市电力网规定设计规则》规定：输电网为500 kV、330 kV、220 kV、110kV，高压配电网为110kV、66kV，中压配电网为20kV、10kV、6 kV，低压配电网为0.4 kV （220V/380V）。

发电厂发出6 kV或10 kV电，除发电厂自己用（厂用电）之外，也可以用10 kV电压送给发电厂附近用户，10 kV供电范围为10Km、35 kV为20~50Km、66 kV为30~100Km、110 kV为50~150Km、220 kV为100~300Km、330 kV为200~600Km、500 kV为150~850Km。

2.变配电站种类电力系统各种电压等级均通过电力变压器来转换，电压升高为升压变压器（变电站为升压站），电压降低为降压变压器（变电站为降压站）。

一种电压变为另一种电压的选用两个线圈（绕组）的双圈变压器，一种电压变为两种电压的选用三个线圈（绕组）的三圈变压器。

变电站除升压与降压之分外，还以规模大小分为枢纽站，区域站与终端站。

枢纽站电压等级一般为三个（三圈变压器），550kV /220kV /110kV。

区域站一般也有三个电压等级（三圈变压器），220 kV /110kV /35kV或110kV /35kV /10kV。

终端站一般直接接到用户，大多数为两个电压等级（两圈变压器）110kV /10 kV或35 kV /10 kV。

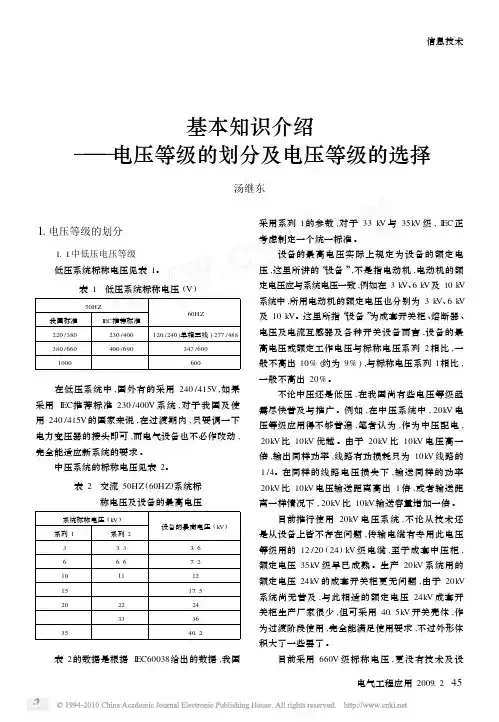

基本知识介绍———电压等级的划分及电压等级的选择汤继东1.电压等级的划分1.1中低压电压等级低压系统标称电压见表1。

表1　低压系统标称电压(V)50HZ我国标准I EC推荐标准60HZ220/380230/400120/240(单相三线)277/488 380/660400/690347/6001000600 在低压系统中,国外有的采用240/415V,如果采用I EC推荐标准230/400V系统,对于我国及使用240/415V的国家来说,在过渡期内,只要调一下电力变压器的接头即可,而电气设备也不必作改动,完全能适应新系统的要求。

中压系统的标称电压见表2。

表2　交流50HZ(60HZ)系统标称电压及设备的最高电压系统标称电压(kV)系列1系列2设备的最高电压(kV)3 3.3 3.66 6.67.21011121517.520222433363540.2 表2的数据是根据I EC60038给出的数据,我国采用系列1的参数,对于33kV与35kV级,I EC正考虑制定一个统一标准。

设备的最高电压实际上规定为设备的额定电压,这里所讲的“设备”,不是指电动机,电动机的额定电压应与系统电压一致,例如在3k V、6k V及10k V 系统中,所用电动机的额定电压也分别为3k V、6k V 及10k V。

这里所指“设备”为成套开关柜、熔断器、电压及电流互感器及各种开关设备而言,设备的最高电压或额定工作电压与标称电压系列2相比,一般不高出10%(约为9%),与标称电压系列1相比,一般不高出20%。

不论中压还是低压,在我国尚有些电压等级亟需尽快普及与推广。

例如,在中压系统中,20kV电压等级应用得不够普遍,笔者认为,作为中压配电, 20kV比10k V优越。

由于20kV比10k V电压高一倍,输出同样功率,线路有功损耗只为10kV线路的1/4。

在同样的线路电压损失下,输送同样的功率20kV比10k V电压输送距离高出1倍,或者输送距离一样情况下,20kV比10k V输送容量增加一倍。

基本知识介绍———电压等级的划分及电压等级的选择汤继东1.电压等级的划分1.1中低压电压等级低压系统标称电压见表1。

表1　低压系统标称电压(V)50HZ我国标准I EC推荐标准60HZ220/380230/400120/240(单相三线)277/488 380/660400/690347/6001000600 在低压系统中,国外有的采用240/415V,如果采用I EC推荐标准230/400V系统,对于我国及使用240/415V的国家来说,在过渡期内,只要调一下电力变压器的接头即可,而电气设备也不必作改动,完全能适应新系统的要求。

中压系统的标称电压见表2。

表2　交流50HZ(60HZ)系统标称电压及设备的最高电压系统标称电压(kV)系列1系列2设备的最高电压(kV)3 3.3 3.66 6.67.21011121517.520222433363540.2 表2的数据是根据I EC60038给出的数据,我国采用系列1的参数,对于33kV与35kV级,I EC正考虑制定一个统一标准。

设备的最高电压实际上规定为设备的额定电压,这里所讲的“设备”,不是指电动机,电动机的额定电压应与系统电压一致,例如在3k V、6k V及10k V 系统中,所用电动机的额定电压也分别为3k V、6k V 及10k V。

这里所指“设备”为成套开关柜、熔断器、电压及电流互感器及各种开关设备而言,设备的最高电压或额定工作电压与标称电压系列2相比,一般不高出10%(约为9%),与标称电压系列1相比,一般不高出20%。

不论中压还是低压,在我国尚有些电压等级亟需尽快普及与推广。

例如,在中压系统中,20kV电压等级应用得不够普遍,笔者认为,作为中压配电, 20kV比10k V优越。

由于20kV比10k V电压高一倍,输出同样功率,线路有功损耗只为10kV线路的1/4。

在同样的线路电压损失下,输送同样的功率20kV比10k V电压输送距离高出1倍,或者输送距离一样情况下,20kV比10k V输送容量增加一倍。

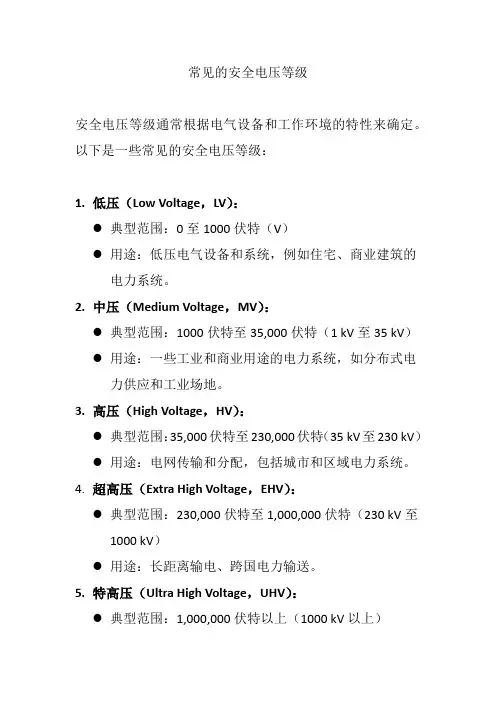

常见的安全电压等级
安全电压等级通常根据电气设备和工作环境的特性来确定。

以下是一些常见的安全电压等级：
1.低压（Low Voltage，LV）：
●典型范围：0至1000伏特（V）
●用途：低压电气设备和系统，例如住宅、商业建筑的
电力系统。

2.中压（Medium Voltage，MV）：
●典型范围：1000伏特至35,000伏特（1 kV至35 kV）
●用途：一些工业和商业用途的电力系统，如分布式电
力供应和工业场地。

3.高压（High Voltage，HV）：
●典型范围：35,000伏特至230,000伏特（35 kV至230 kV）
●用途：电网传输和分配，包括城市和区域电力系统。

4.超高压（Extra High Voltage，EHV）：
●典型范围：230,000伏特至1,000,000伏特（230 kV至
1000 kV）
●用途：长距离输电、跨国电力输送。

5.特高压（Ultra High Voltage，UHV）：
●典型范围：1,000,000伏特以上（1000 kV以上）
用途：极远距离、大规模电力输送，例如超长距离跨国输电。

这些电压等级是根据国际上通用的标准来划分的，实际应用中可能会根据地区和特定行业的需求而有所不同。

电气工程和安全标准通常规定了各种电压等级下的设备、绝缘要求和人身安全标准。

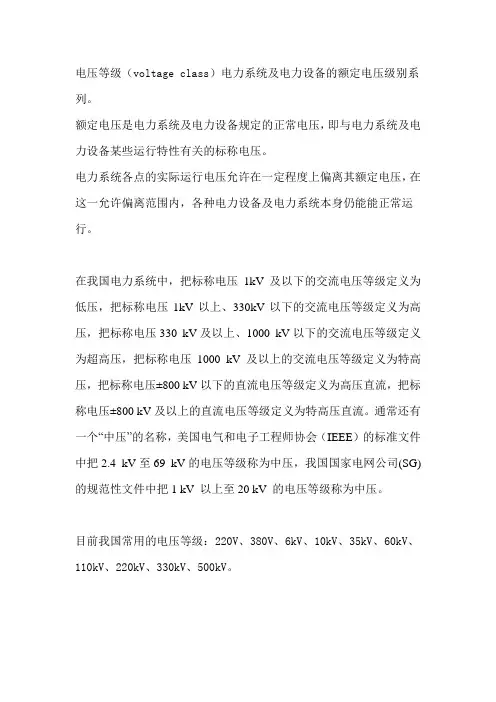

电压等级（voltage class）电力系统及电力设备的额定电压级别系列。

额定电压是电力系统及电力设备规定的正常电压，即与电力系统及电力设备某些运行特性有关的标称电压。

电力系统各点的实际运行电压允许在一定程度上偏离其额定电压，在这一允许偏离范围内，各种电力设备及电力系统本身仍能能正常运行。

在我国电力系统中，把标称电压1kV及以下的交流电压等级定义为低压，把标称电压1kV以上、330kV以下的交流电压等级定义为高压，把标称电压330 kV及以上、1000 kV以下的交流电压等级定义为超高压，把标称电压1000 kV及以上的交流电压等级定义为特高压，把标称电压±800 kV以下的直流电压等级定义为高压直流，把标称电压±800 kV及以上的直流电压等级定义为特高压直流。

通常还有一个“中压”的名称，美国电气和电子工程师协会（IEEE）的标准文件中把2.4 kV至69 kV的电压等级称为中压，我国国家电网公司(SG)的规范性文件中把1 kV 以上至20 kV 的电压等级称为中压。

目前我国常用的电压等级：220V、380V、6kV、10kV、35kV、60kV、110kV、220kV、330kV、500kV。

电力系统一般是由发电厂、输电线路、变电所、配电线路及用电设备构成。

通常将35kV及35kV以上的电压线路称为送电线路。

（35KV、60KV 线路为输电线路，110KV、220KV线路为高压线路，330KV以上线路称为超高压线路。

把60KV以下电网称为地域电网，110KV、220KV电网称为区域电网，330KV以上电网称为超高压电网。

把电力用户从系统所取用的功率称为负荷。

）10kV及其以下的电压线路称为配电线路。

将额定1kV以上电压称为“高电压”，额定电压在1kV以下电压称为“低电压”。

我国规定安全电压为36V、24V、12V三种。

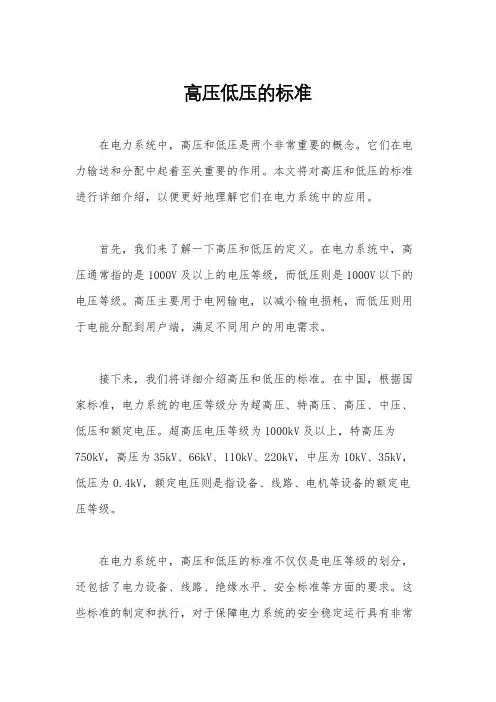

高压低压的标准在电力系统中，高压和低压是两个非常重要的概念。

它们在电力输送和分配中起着至关重要的作用。

本文将对高压和低压的标准进行详细介绍，以便更好地理解它们在电力系统中的应用。

首先，我们来了解一下高压和低压的定义。

在电力系统中，高压通常指的是1000V及以上的电压等级，而低压则是1000V以下的电压等级。

高压主要用于电网输电，以减小输电损耗，而低压则用于电能分配到用户端，满足不同用户的用电需求。

接下来，我们将详细介绍高压和低压的标准。

在中国，根据国家标准，电力系统的电压等级分为超高压、特高压、高压、中压、低压和额定电压。

超高压电压等级为1000kV及以上，特高压为750kV，高压为35kV、66kV、110kV、220kV，中压为10kV、35kV，低压为0.4kV，额定电压则是指设备、线路、电机等设备的额定电压等级。

在电力系统中，高压和低压的标准不仅仅是电压等级的划分，还包括了电力设备、线路、绝缘水平、安全标准等方面的要求。

这些标准的制定和执行，对于保障电力系统的安全稳定运行具有非常重要的意义。

高压和低压的标准在电力系统中有着重要的应用。

在输电过程中，高压线路能够减小电能损耗，提高输电效率；而低压线路则能够将电能送达用户端，满足用户的用电需求。

因此，高压和低压的标准不仅仅是一种技术指标，更是保障电力系统安全稳定运行的重要保障。

总的来说，高压和低压的标准是电力系统中的重要概念，它们不仅仅是电压等级的划分，更涉及到了电力设备、线路、安全标准等方面的要求。

合理制定和执行高压和低压的标准，对于保障电力系统的安全稳定运行具有非常重要的意义。

希望本文能够帮助读者更好地理解高压和低压的标准，促进电力系统的发展和进步。

一、国内电压等级划分
电压等级的划分（国内）：低压、高压、超高压、特高压、高压直流、特高压直流
低压（国内）：交流电压为有效值1KV及以下的电压等级
高压（国内）：交流电压为有效值1KV及以上、330kv以下的电压等级
超高压（国内）：交流电压为有效值330kv及以上、1000KV以下的电压等级
特高压（国内）：交流电压为有效值1000kv及以上的电压等级
高压直流（国内）：直流电压为有效值±800kV以下的电压等级
高压直流（国内）：直流电压为有效值±800kV以上的电压等级
中压：1kv至20kv的电压等级。

能承受此电压等级的电气设备，称为中压电气设备。

中压以上，有高压、超高压、特高压等级别。

二、国际电压等级划分
电压等级的划分（国际）：高压、超高压、特高压、高压直流、特高压直流
高压HVAC（国际）：交流电压为有效值35KV及以上、220KV以下的电压等级
超高压EHVAC（国际）：交流电压为有效值330KV及以上1000KV以下的电压等级特高压UHVAC（国际）：交流电为有效值1000KV及以上的电压等级
高压直流HVDC(国际)：直流电压为有效值±600kv及以下的电压等级
特高压直接UHVDC（国际）：直流电压为有效值±600KV以上的电压等级
备注：有效值在相同的电阻上分别通以直流电流和交流电流，经过一个交流周期的时间，如果它们在电阻上所消耗的电能相等的话，则把该直流电流（电压）的大小作为交流电流（电压）的有效值，正弦电流（电压）的有效值等于其最大值（幅值）的1/√2，约0.707倍。

全球各国电压一览表。

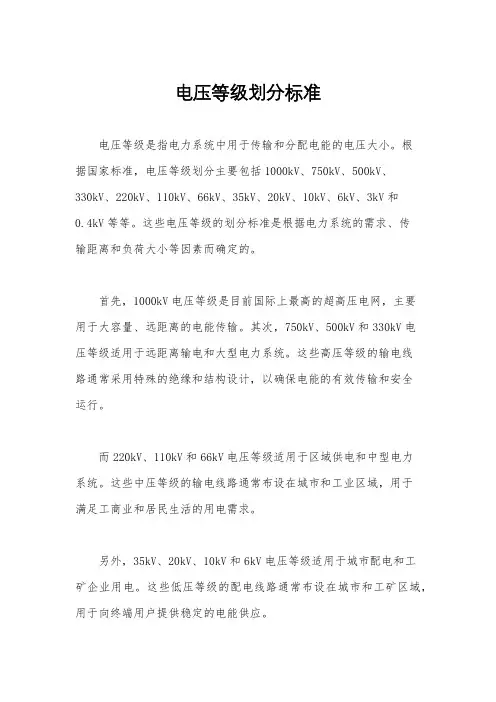

电压等级划分标准电压等级是指电力系统中用于传输和分配电能的电压大小。

根据国家标准，电压等级划分主要包括1000kV、750kV、500kV、330kV、220kV、110kV、66kV、35kV、20kV、10kV、6kV、3kV和0.4kV等等。

这些电压等级的划分标准是根据电力系统的需求、传输距离和负荷大小等因素而确定的。

首先，1000kV电压等级是目前国际上最高的超高压电网，主要用于大容量、远距离的电能传输。

其次，750kV、500kV和330kV电压等级适用于远距离输电和大型电力系统。

这些高压等级的输电线路通常采用特殊的绝缘和结构设计，以确保电能的有效传输和安全运行。

而220kV、110kV和66kV电压等级适用于区域供电和中型电力系统。

这些中压等级的输电线路通常布设在城市和工业区域，用于满足工商业和居民生活的用电需求。

另外，35kV、20kV、10kV和6kV电压等级适用于城市配电和工矿企业用电。

这些低压等级的配电线路通常布设在城市和工矿区域，用于向终端用户提供稳定的电能供应。

最后，3kV和0.4kV电压等级适用于小区配电和家庭用电。

这些额低压等级的配电线路通常布设在小区和居民区域，用于向家庭和小型企业提供电能供应。

总的来说，电压等级的划分是根据电力系统的需求和用途而确定的，不同的电压等级适用于不同规模和用途的电力传输和配电。

合理选择和使用不同电压等级的设备和线路，可以有效提高电能传输效率，确保电力系统的安全稳定运行。

同时，也可以为工商业和居民生活提供可靠、高效的电能供应。

因此，在电力系统规划和建设中，电压等级的划分标准是至关重要的，需要充分考虑系统需求和发展趋势，以实现电能的有效传输和利用。

总结一下，电压等级的划分标准是根据电力系统的需求和用途而确定的，不同的电压等级适用于不同规模和用途的电力传输和配电。

合理选择和使用不同电压等级的设备和线路，可以有效提高电能传输效率，确保电力系统的安全稳定运行。

交流电压的等级分类
交流电压的等级分类可以按照国际电工委员会（IEC）标准进行划分。

以下是一些常见的交流电压等级分类：
1. 低压（LV，Low Voltage）：交流电压低于1000V，通常分为以下几个等级：
- 低压（LV1）：交流电压低于50V，主要用于家庭电器、低功率设备等。

- 一般低压（LV2）：交流电压为100V至1000V，主要用于商业、工业和一般住宅领域。

2. 中压（MV，Medium Voltage）：交流电压在1000V至
35kV之间，通常分为以下几个等级：
- 1kV至3kV：主要用于工业供电或地区配电。

- 3.3kV至6.6kV：主要用于电力系统和工业供电。

- 10kV至35kV：主要用于电力系统的传输和配电。

3. 高压（HV，High Voltage）：交流电压在35kV至230kV之间，用于电力系统的传输和配电。

4. 超高压（UHV，Ultra High Voltage）：交流电压在230kV 以上，通常用于长距离的电力传输。

需要注意的是，上述电压等级只是一般性分类，不同国家和地区可能会有不同的电压标准和等级划分。

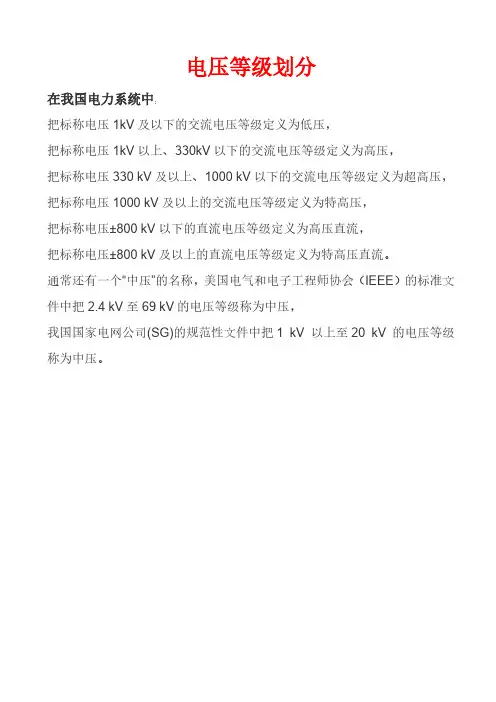

电压等级划分
在我国电力系统中：
把标称电压1kV及以下的交流电压等级定义为低压，
把标称电压1kV以上、330kV以下的交流电压等级定义为高压，
把标称电压330 kV及以上、1000 kV以下的交流电压等级定义为超高压，把标称电压1000 kV及以上的交流电压等级定义为特高压，
把标称电压±800 kV以下的直流电压等级定义为高压直流，
把标称电压±800 kV及以上的直流电压等级定义为特高压直流。

通常还有一个“中压”的名称，美国电气和电子工程师协会（IEEE）的标准文件中把2.4 kV至69 kV的电压等级称为中压，
我国国家电网公司(SG)的规范性文件中把1 kV 以上至20 kV 的电压等级称为中压。

之答禄夫天创作我国的电力网额定电压等级（KV）：0.22 ,0.38 ,3 ,6 ,10 ,35 ,60 ,110 ,220 , 330 ,500。

习惯上称10KV以下线路为配电线路，35KV、60KV线路为输电线路，110KV、220KV线路为高压线路，330KV以上线路称为超高压线路。

把60KV以下电网称为地域电网，110KV、220KV电网称为区域电网，330KV以上电网称为超高压电网。

把电力用户从系统所取用的功率称为负荷。

另外，通常把1KV以下的电力设备及装置称为低压设备，1KV以上的设备称为高压设备。

电压等级（voltage class）电力系统及电力设备的额定电压级别系列。

额定电压是电力系统及电力设备规定的正常电压，即与电力系统及电力设备某些运行特性有关的标称电压。

电力系统各点的实际运行电压允许在一定程度上偏离其额定电压，在这一允许偏离范围内，各种电力设备及电力系统自己仍能能正常运行。

我国最高交流电压等级是750KV（兰州---官亭线），其下有500、330、220、110、（60）、35、10KV，380/220V，国家电网公司正在实验1000KV特高压交流输电；我国最高直流电压等级为正负500KV（葛洲坝---上海南桥线、天生桥---广州线、贵州---广东线、三峡---广东线），另有正负50KV（上海---嵊泗群岛线），100KV（宁波---舟山线），南方电网公司将建设正负800KV特高压直流输电线。

目前我国经常使用的电压等级：220V、380V、6kV、10kV、35kV、110kV、220kV、330kV、500kV。

电力系统一般是由发电厂、输电线路、变电所、配电线路及用电设备构成。

通常将35kV及35kV 以上的电压线路称为送电线路。

10kV及其以下的电压线路称为配电线路。

将额定1kV以上电压称为“高电压”，额定电压在1kV 以下电压称为“低电压”。

我国规定平安电压为36V、24V、12V 三种。

我国现有的电压等级的划分及安全距离随着我国电力工业的快速发展，电力系统的电压等级划分也逐渐完善。

电压等级是指电力系统中所使用的电压的大小。

根据我国电力系统的特点和需求，我国目前主要采用的电压等级有四种，分别是500千伏、220千伏、110千伏和35千伏。

不同的电压等级对应着不同的电力传输和分配能力，同时也对应着不同的安全距离要求。

首先是500千伏的电压等级。

500千伏属于超高压范畴，主要用于远距离的大容量电力传输。

在500千伏电压等级下，电力输送能力较强，但也带来了一定的安全隐患。

为了确保电力系统的安全运行，500千伏电压等级下的设备和人员需要保持一定的安全距离。

一般来说，对于普通人员来说，与500千伏电压等级下的设备保持至少5米的安全距离是必要的。

而对于专业人员来说，他们需要在接受专门的培训后，才能够进入高压区域进行相关的工作。

其次是220千伏的电压等级。

220千伏电压等级主要用于电力系统中的输电和变电。

相比于500千伏电压等级，220千伏电压等级下的设备和人员的安全距离要求相对较低。

一般来说，对于普通人员来说，与220千伏电压等级下的设备保持至少3米的安全距离是必要的。

而对于专业人员来说，他们需要在接受专门的培训后，才能够进入高压区域进行相关的工作。

再次是110千伏的电压等级。

110千伏电压等级主要用于电力系统中的输电和变电，其传输能力略低于220千伏电压等级。

在110千伏电压等级下，设备和人员的安全距离要求与220千伏电压等级相当。

一般来说，对于普通人员来说，与110千伏电压等级下的设备保持至少3米的安全距离是必要的。

而对于专业人员来说，他们需要在接受专门的培训后，才能够进入高压区域进行相关的工作。

最后是35千伏的电压等级。

35千伏电压等级主要用于电力系统中的配电和供电，其传输能力相对较低。

在35千伏电压等级下，设备和人员的安全距离要求相对较低。

一般来说，对于普通人员来说，与35千伏电压等级下的设备保持至少1米的安全距离是必要的。
