SCM-200混凝土双端面磨平机汇总
- 格式:doc
- 大小:28.00 KB
- 文档页数:2
试验仪器设备使用、维护台帐中国交通建设China Communication Construction Company仪器名称:电动脱模器仪器型号:DTM-Ⅱ仪器编号:HSH-45中交二公局怀邵衡铁路项目经理部中心试验室试验仪器设备使用、维护台帐中国交通建设China Communication Construction Company仪器名称:砼压力泌水仪仪器型号:SY-Z仪器编号:HSH-46中交二公局怀邵衡铁路项目经理部中心试验室试验仪器设备使用、维护台帐中国交通建设China Communication Construction Company仪器名称:混凝土直读式含气量测定仪仪器型号:CA-3仪器编号:HSH-47中交二公局怀邵衡铁路项目经理部中心试验室中国交通建设China Communication Construction Company仪器名称:混凝土弹模测定仪仪器型号:TM-Ⅱ仪器编号:HSH-48中交二公局怀邵衡铁路项目经理部中心试验室中国交通建设China Communication Construction Company仪器名称:振动台仪器型号:100CM仪器编号:HSH-49中交二公局怀邵衡铁路项目经理部中心试验室试验仪器设备使用、维护台帐中国交通建设China Communication Construction Company仪器名称:混凝土切割机仪器型号:HQP-150仪器编号:HSH-50中交二公局怀邵衡铁路项目经理部中心试验室试验仪器设备使用、维护台帐中国交通建设China Communication Construction Company仪器名称:电子磅秤仪器型号:XK3100仪器编号:HSH-51中交二公局怀邵衡铁路项目经理部中心试验室试验仪器设备使用、维护台帐中国交通建设China Communication Construction Company仪器名称:单轴强制式砼搅拌机仪器型号:HJW-30/60仪器编号:HSH-52中交二公局怀邵衡铁路项目经理部中心试验室试验仪器设备使用、维护台帐中国交通建设China Communication Construction Company仪器名称:锚杆拉拔计仪器型号:ZY-30仪器编号:HSH-53中交二公局怀邵衡铁路项目经理部中心试验室试验仪器设备使用、维护台帐中国交通建设China Communication Construction Company仪器名称:自动加压混凝土渗透仪仪器型号:HP-40仪器编号:HSH-56中交二公局怀邵衡铁路项目经理部中心试验室试验仪器设备使用、维护台帐中国交通建设China Communication Construction Company仪器名称:自动岩石切割机仪器型号:DQ仪器编号:HSH-54中交二公局怀邵衡铁路项目经理部中心试验室试验仪器设备使用、维护台帐中国交通建设China Communication Construction Company仪器名称:双端面磨平机仪器型号:SCM-200仪器编号:HSH-55中交二公局怀邵衡铁路项目经理部中心试验室试验仪器设备使用、维护台帐中国交通建设China Communication Construction Company仪器名称:混凝土贯入阻力仪仪器型号:HG-80仪器编号:HSH-57中交二公局怀邵衡铁路项目经理部中心试验室试验仪器设备使用、维护台帐中国交通建设China Communication Construction Company仪器名称:砂浆稠度仪仪器型号:145仪器编号:HSH-58中交二公局怀邵衡铁路项目经理部中心试验室试验仪器设备使用、维护台帐中国交通建设China Communication Construction Company仪器名称:混凝土冻融循环试验机仪器型号:WHDR-9仪器编号:HSH-59试验仪器设备使用、维护台帐中国交通建设China Communication Construction Company仪器名称:电通量测定仪仪器型号:LHBTL-Ⅲ仪器编号:HSH-60试验仪器设备使用、维护台帐中国交通建设China Communication Construction Company仪器名称:标准养护恒温恒湿控制仪仪器型号:BYS-60仪器编号:HSH-61中交二公局怀邵衡铁路项目经理部中心试验室试验仪器设备使用、维护台帐中国交通建设China Communication Construction Company仪器名称:电子天平仪器型号:FA2004仪器编号:HSH-62中交二公局怀邵衡铁路项目经理部中心试验室试验仪器设备使用、维护台帐中国交通建设China Communication Construction Company仪器名称:箱式电阻炉仪器型号:SX-2.5-6仪器编号:HSH-63中交二公局怀邵衡铁路项目经理部中心试验室试验仪器设备使用、维护台帐中国交通建设China Communication Construction Company仪器名称:回弹仪仪器型号:HT-225仪器编号:HSH-64中交二公局怀邵衡铁路项目经理部中心试验室试验仪器设备使用、维护台帐中国交通建设China Communication Construction Company仪器名称:混凝土保护层测定仪仪器型号:HBY-84A仪器编号:HSH-65中交二公局怀邵衡铁路项目经理部中心试验室试验仪器设备使用、维护台帐中国交通建设China Communication Construction Company仪器名称:裂缝宽度观测仪仪器型号:KON-FK仪器编号:HSH-66中交二公局怀邵衡铁路项目经理部中心试验室试验仪器设备使用、维护台帐中国交通建设China Communication Construction Company仪器名称:水泥游离氧化钙快速测定仪仪器型号:Ca-5仪器编号:HSH-67中交二公局怀邵衡铁路项目经理部中心试验室试验仪器设备使用、维护台帐中国交通建设China Communication Construction Company仪器名称:水灰比测定仪仪器型号:HKY-1仪器编号:HSH-68中交二公局怀邵衡铁路项目经理部中心试验室试验仪器设备使用、维护台帐中国交通建设China Communication Construction Company仪器名称:平板荷载仪仪器型号:K30仪器编号:HSH-69中交二公局怀邵衡铁路项目经理部中心试验室试验仪器设备使用、维护台帐中国交通建设China Communication Construction Company仪器名称:EVd动态模量检测仪仪器型号:LFG--K仪器编号:HSH-70中交二公局怀邵衡铁路项目经理部中心试验室试验仪器设备使用、维护台帐中国交通建设China Communication Construction Company仪器名称:钻孔取芯机仪器型号:HZ-20仪器编号:HSH-71中交二公局怀邵衡铁路项目经理部中心试验室试验仪器设备使用、维护台帐中国交通建设China Communication Construction Company仪器名称:微波炉仪器型号:P70020TL-04仪器编号:HSH-76中交二公局怀邵衡铁路项目经理部中心试验室试验仪器设备使用、维护台帐中国交通建设China Communication Construction Company仪器名称:混凝土真空饱水装置仪器型号:LHBS-Ⅲ仪器编号:HSH-77中交二公局怀邵衡铁路项目经理部中心试验室试验仪器设备使用、维护台帐中国交通建设China Communication Construction Company仪器名称:电热恒温水温箱仪器型号:HHW21-600仪器编号:HSH-78中交二公局怀邵衡铁路项目经理部中心试验室试验仪器设备使用、维护台帐中国交通建设China Communication Construction Company仪器名称:电热鼓风干燥烘箱仪器型号:101-2ES仪器编号:HSH-79中交二公局怀邵衡铁路项目经理部中心试验室试验仪器设备使用、维护台帐中国交通建设China Communication Construction Company仪器名称:标准恒温恒湿养护箱仪器型号:YH-40B仪器编号:HSH-12中交二公局怀邵衡铁路项目经理部中心试验室试验仪器设备使用、维护台帐中国交通建设China Communication Construction Company仪器名称:电子称仪器型号:BS-30KA仪器编号:HSH-30中交二公局怀邵衡铁路项目经理部中心试验室试验仪器设备使用、维护台帐中国交通建设China Communication Construction Company仪器名称:电子称仪器型号:BS-30KA仪器编号:HSH-41中交二公局怀邵衡铁路项目经理部中心试验室试验仪器设备使用、维护台帐中国交通建设China Communication Construction Company仪器名称:电子天平仪器型号:TD50001A仪器编号:HSH-26中交二公局怀邵衡铁路项目经理部中心试验室试验仪器设备使用、维护台帐中国交通建设China Communication Construction Company仪器名称:电子天平仪器型号:TD50001A仪器编号:HSH-27中交二公局怀邵衡铁路项目经理部中心试验室试验仪器设备使用、维护台帐中国交通建设China Communication Construction Company仪器名称:电子天平仪器型号:TD20002A仪器编号:HSH-28中交二公局怀邵衡铁路项目经理部中心试验室试验仪器设备使用、维护台帐中国交通建设China Communication Construction Company仪器名称:电子天平仪器型号:TD50001A仪器编号:HSH-29中交二公局怀邵衡铁路项目经理部中心试验室试验仪器设备使用、维护台帐中国交通建设China Communication Construction Company仪器名称:多功能电动击实仪仪器型号:DZY-Ⅱ仪器编号:HSH-44中交二公局怀邵衡铁路项目经理部中心试验室试验仪器设备使用、维护台帐中国交通建设China Communication Construction Company仪器名称:沸煮箱仪器型号:HSH-7仪器编号:FZ-31A中交二公局怀邵衡铁路项目经理部中心试验室试验仪器设备使用、维护台帐中国交通建设China Communication Construction Company仪器名称:钢筋标距仪仪器型号:BJ-10仪器编号:HSH-17中交二公局怀邵衡铁路项目经理部中心试验室试验仪器设备使用、维护台帐中国交通建设China Communication Construction Company仪器名称:数显式土壤液塑限联合测定仪仪器型号:LG-100D仪器编号:HSH-32中交二公局怀邵衡铁路项目经理部中心试验室试验仪器设备使用、维护台帐中国交通建设China Communication Construction Company仪器名称:恒应力试验机仪器型号:DYE-300S仪器编号:HSH-16中交二公局怀邵衡铁路项目经理部中心试验室试验仪器设备使用、维护台帐中国交通建设China Communication Construction Company仪器名称:电热鼓风式干燥箱仪器型号:101-2ES仪器编号:HSH-21中交二公局怀邵衡铁路项目经理部中心试验室试验仪器设备使用、维护台帐中国交通建设China Communication Construction Company仪器名称:静力触探仪仪器型号:CLD-3仪器编号:HSH-42中交二公局怀邵衡铁路项目经理部中心试验室试验仪器设备使用、维护台帐中国交通建设China Communication Construction Company仪器名称:静水力学天平仪器型号:TS50001A仪器编号:HSH-25中交二公局怀邵衡铁路项目经理部中心试验室试验仪器设备使用、维护台帐中国交通建设China Communication Construction Company仪器名称:雷氏夹测定仪仪器型号:LD-50仪器编号:HSH-6中交二公局怀邵衡铁路项目经理部中心试验室试验仪器设备使用、维护台帐中国交通建设China Communication Construction Company仪器名称:路面材料强度试验仪仪器型号:LD127-Ⅱ仪器编号:HSH-35中交二公局怀邵衡铁路项目经理部中心试验室试验仪器设备使用、维护台帐中国交通建设China Communication Construction Company仪器名称:洛杉矶磨耗机仪器型号:MH-Ⅱ仪器编号:HSH-24中交二公局怀邵衡铁路项目经理部中心试验室试验仪器设备使用、维护台帐中国交通建设China Communication Construction Company仪器名称:轻型动力触探仪仪器型号:N10仪器编号:HSH-33中交二公局怀邵衡铁路项目经理部中心试验室。

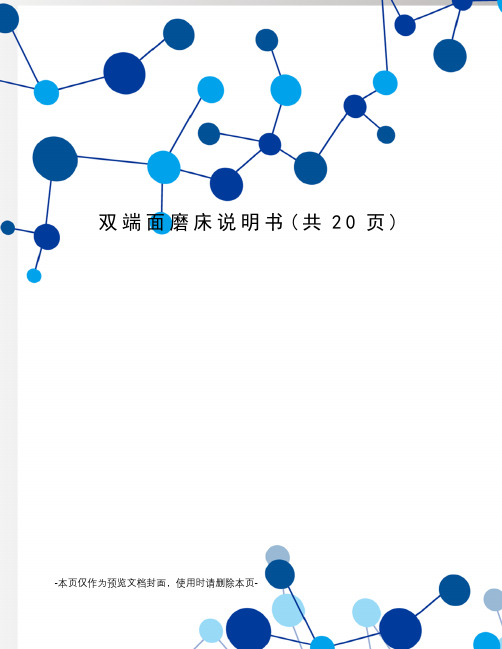

双端面磨床说明书(共20页) -本页仅作为预览文档封面,使用时请删除本页-第一章前言毕业设计任务设计一台精密双端面磨削机床,其具体要求如下:1)操作性:A.结构紧凑、搬运灵活、方便。
B.操作人员只要稍加培训就可熟练的进行操作。
2)经济性:A.成本应比较低。
3)功能性:A.能利用不同的夹具加工各种小型刀片、密封件几精密钢质零件。
B.加工工件时具有比较高的生产效率,磨削时间极短。
C.利用极强的刚性保证极高的形状及尺寸精度。
4)机床的性能要求:磨削主轴单元进给轴:A.行程……………………200mm;B.速度…………………………-16mmmin;C.分辨率……………………1μm;磨削主轴:A.数量………………………………2;B.磨削主轴直径…………………………210mm;C.驱动功率…………………………26KW;D.旋转速度…………………………0—1145r/min;E.砂轮直径…………………………500mm;工件台:摇摆轴:A.行程…………………………60mm;J.分辨率…………………………5μm;毕业设计背景[1][2][3]随着工业生产和科学技术的迅速发展,各种硬质合金、金属陶瓷、非金属陶瓷刀片,小型密封件及精密钢质零件对形状和尺寸精度,生产效率等的要求越来越高。
双端面磨削是一种高效率的加工方法,在轴承、汽车、拖拉机等大量生产的工业部门得到广泛的应用。
双端面磨床是一种高效率的平面磨床,它可以在一次行程中加工出两个具有一定精度及表面光洁度要求的平行端面。
机床本身的自动化程度很高,一般一小时可以加工出数千工件。
双断面磨床可分为卧轴双端面磨床和立轴双端面磨床。
双端面磨床经常用来加工活塞销、活塞环、十字轴、三销轴、进排气阀座、制动件、手工工具、轴承环、垫片、纺绽轴承、滚柱、各类排档的锥塞、冰箱压缩机阀件、滚动活塞以及电子工业的磁钢等。
端面磨床相对于车床、铣床等采用数控系统较晚,是因为它对数控系统的特殊要求。

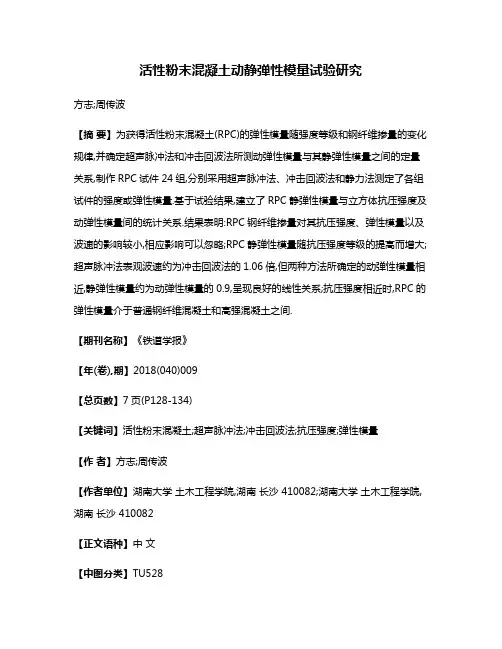

活性粉末混凝土动静弹性模量试验研究方志;周传波【摘要】为获得活性粉末混凝土(RPC)的弹性模量随强度等级和钢纤维掺量的变化规律,并确定超声脉冲法和冲击回波法所测动弹性模量与其静弹性模量之间的定量关系,制作RPC试件24组,分别采用超声脉冲法、冲击回波法和静力法测定了各组试件的强度或弹性模量.基于试验结果,建立了RPC静弹性模量与立方体抗压强度及动弹性模量间的统计关系.结果表明:RPC钢纤维掺量对其抗压强度、弹性模量以及波速的影响较小,相应影响可以忽略;RPC静弹性模量随抗压强度等级的提高而增大;超声脉冲法表观波速约为冲击回波法的1.06倍,但两种方法所确定的动弹性模量相近,静弹性模量约为动弹性模量的0.9,呈现良好的线性关系;抗压强度相近时,RPC的弹性模量介于普通钢纤维混凝土和高强混凝土之间.【期刊名称】《铁道学报》【年(卷),期】2018(040)009【总页数】7页(P128-134)【关键词】活性粉末混凝土;超声脉冲法;冲击回波法;抗压强度;弹性模量【作者】方志;周传波【作者单位】湖南大学土木工程学院,湖南长沙 410082;湖南大学土木工程学院,湖南长沙 410082【正文语种】中文【中图分类】TU528活性粉末混凝土RPC(Reactive Powder Concrete)是一种以水泥、矿物掺合料、细骨料、高强度微细钢纤维或有机合成纤维等原料生产的超高性能纤维增强细骨料混凝土[1],于1993年由法国BOUYGUES公司率先研制成功[2]。
与普通混凝土相比,RPC强度高、韧性强和耐久性好,因而被称为超高性能混凝土,具备良好的工程应用前景[2-3]。
弹性模量是RPC的基本力学性能参数之一,目前主要采用静力法进行测试[4]。
但静力法存在测试费时、操作复杂、试验设备要求高及在原位取样测试时还对结构造成损伤等不足。
超声脉冲法和冲击回波法具有快捷、简便、无损的特点,已被用于普通混凝土的弹性模量测试[5-7]。
第三方检测见证计划一、检测评估目的根据相关要求对合肥高新区习友路、柏堰湾路、长宁大道道排工程及长宁大道污水转输连接管工程施工进行第三方检测检测,全面、客观、真实的反映工程质量,提供合理的数据指导施工。
三、检测评估的依1.交通部颁《公路工程技术标准》(JTG B01-2003);2.交通部颁《公路沥青路面施工技术规范》(JTG F40-2004);3.交通部颁《公路路基路面现场测试规程》(JTG E60-2008)4.交通部颁《公路工程质量检验评定标准》(JTG F80/1-2004 )5.交通部颁《公路土工试验规程》(JTG E40-2007)6.交通部颁《公路工程沥青及沥青混合料试验规程》(JTJ 052-2000 );7.交通部颁《公路工程水泥及水泥混凝土试验规程》(JTG E30-2005)8.交通部颁《公路工程岩石试验规程》(JTG E41-2005)9. 交通部颁《公路工程无机结合料料稳定材料试验规程》(JTJ 057-94 )10.交通部颁《公路工程集料试验规程》(JTG E42-2005);11.交通部颁《公路路基施工技术规范》(JTG F10-2006);12.交通部颁《公路路面基层技术规范》(JTJ 034-2000 );13.《给水排水管道工程施工及验收规范》(GB50268-97);14.批准的设计文件。
四、检测的主要工作内容和检查方法检测的主要工作内容1.标准试验土工试验、石灰土配合比、水泥稳定碎石配合比、级配碎石配合比、水泥混凝土配合比、砂浆配合比、路面沥青混凝土配合比验证等。
2.原材料试验科学严谨,客观公正,守约重誉,服务至上。
第1页共8页土工、砂、石、水泥、钢筋及焊接件、石灰、沥青、矿粉等。
3.现场试验按照规范要求现场检测水泥混凝土坍落度、试块制作、现场压实度检测、含水率、石灰水泥剂量检测、构件回弹检测、无侧限试件制作等。
( 一 ) 检测方法及频率根据有关规范和标准的要求,结合现行规程中的测试或检测方法对工程进行全面、系统的质量检测。

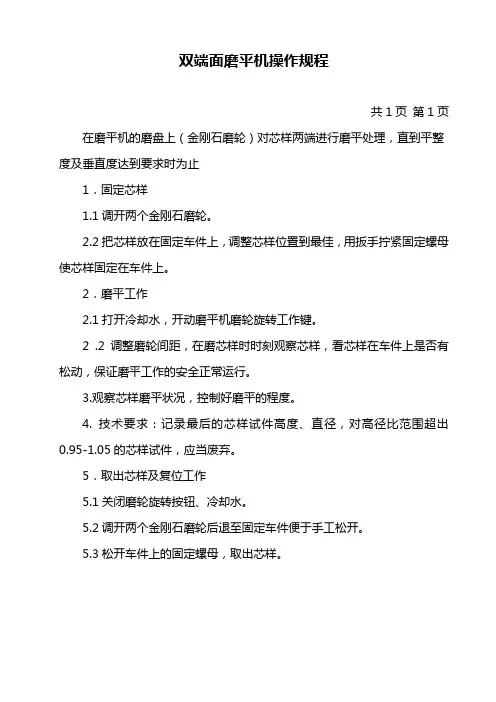

双端面磨平机操作规程
共1页第1页在磨平机的磨盘上(金刚石磨轮)对芯样两端进行磨平处理,直到平整度及垂直度达到要求时为止
1.固定芯样
1.1调开两个金刚石磨轮。
2.2把芯样放在固定车件上,调整芯样位置到最佳,用扳手拧紧固定螺母使芯样固定在车件上。
2.磨平工作
2.1打开冷却水,开动磨平机磨轮旋转工作键。
2 .2调整磨轮间距,在磨芯样时时刻观察芯样,看芯样在车件上是否有松动,保证磨平工作的安全正常运行。
3.观察芯样磨平状况,控制好磨平的程度。
4. 技术要求:记录最后的芯样试件高度、直径,对高径比范围超出0.95-1.05的芯样试件,应当废弃。
5.取出芯样及复位工作
5.1关闭磨轮旋转按钮、冷却水。
5.2调开两个金刚石磨轮后退至固定车件便于手工松开。
5.3松开车件上的固定螺母,取出芯样。

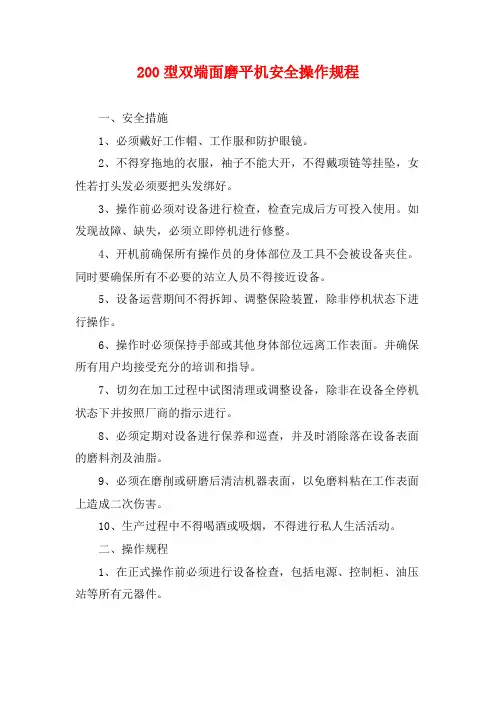

200型双端面磨平机安全操作规程一、安全措施1、必须戴好工作帽、工作服和防护眼镜。
2、不得穿拖地的衣服,袖子不能大开,不得戴项链等挂坠,女性若打头发必须要把头发绑好。
3、操作前必须对设备进行检查,检查完成后方可投入使用。
如发现故障、缺失,必须立即停机进行修整。
4、开机前确保所有操作员的身体部位及工具不会被设备夹住。
同时要确保所有不必要的站立人员不得接近设备。
5、设备运营期间不得拆卸、调整保险装置,除非停机状态下进行操作。
6、操作时必须保持手部或其他身体部位远离工作表面。
并确保所有用户均接受充分的培训和指导。
7、切勿在加工过程中试图清理或调整设备,除非在设备全停机状态下并按照厂商的指示进行。
8、必须定期对设备进行保养和巡查,并及时消除落在设备表面的磨料剂及油脂。
9、必须在磨削或研磨后清洁机器表面,以免磨料粘在工作表面上造成二次伤害。
10、生产过程中不得喝酒或吸烟,不得进行私人生活活动。
二、操作规程1、在正式操作前必须进行设备检查,包括电源、控制柜、油压站等所有元器件。
2、磨床操作需要工作人员在一侧,推进后磨在机器的正中央进行操作。
同时要注意取出磨料和残留物。
3、将操作表面与床面拒绝的量调整到最小值。
然后将松动刀架放灵活,同时在床面和操作表面之间放置试纸,在此过程中顺便观察一下试纸的振荡幅度。
4、操作时应根据加工材料选择合适的磨轮。
同时对磨轮的尺寸、轮面磨损情况、轮面干燥程度进行检查。
5、使用迅速,并在加工中不断调整进给量,使得磨轮的磨损程度相对均匀。
6、必须在设备停止运转后才能够调整切割工具。
这样才能确保最佳的切割质量和切削效率。
7、在操作前必须确保正确安装所有保险装置,并在操作过程中保持这些装置的工作状态不变。
8、在清洁或润滑机器表面时必须停止加工,并将设备完全停机。
要保证进行此项操作的任何人员都不在机器的运转范围内。
9、在加工非金属材料时使用合适的浸润剂,以免其引起化学反应,产生不必要的维修或清洗工作。

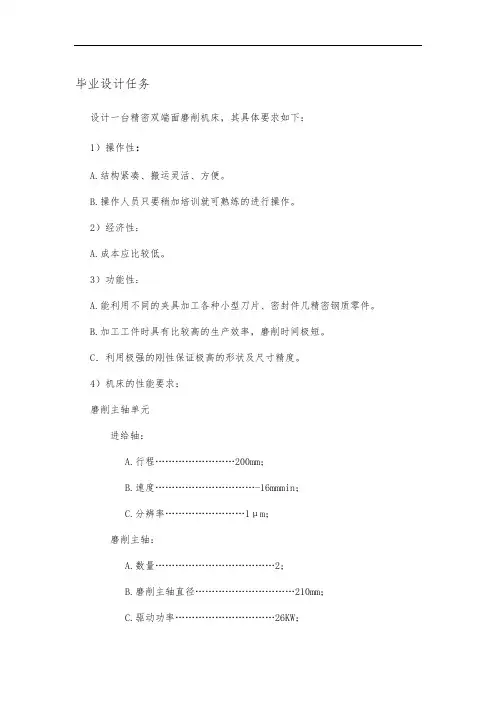

毕业设计任务设计一台精密双端面磨削机床,其具体要求如下:1)操作性:A.结构紧凑、搬运灵活、方便。
B.操作人员只要稍加培训就可熟练的进行操作。
2)经济性:A.成本应比较低。
3)功能性:A.能利用不同的夹具加工各种小型刀片、密封件几精密钢质零件。
B.加工工件时具有比较高的生产效率,磨削时间极短。
C.利用极强的刚性保证极高的形状及尺寸精度。
4)机床的性能要求:磨削主轴单元进给轴:A.行程……………………200mm;B.速度…………………………-16mmmin;C.分辨率……………………1μm;磨削主轴:A.数量………………………………2;B.磨削主轴直径…………………………210mm;C.驱动功率…………………………26KW;D.旋转速度…………………………0—1145r/min;E.砂轮直径…………………………500mm;工件台:摇摆轴:A.行程…………………………60mm;J.分辨率…………………………5μm;毕业设计背景[1][2][3]随着工业生产和科学技术的迅速发展,各种硬质合金、金属陶瓷、非金属陶瓷刀片,小型密封件及精密钢质零件对形状和尺寸精度,生产效率等的要求越来越高。
双端面磨削是一种高效率的加工方法,在轴承、汽车、拖拉机等大量生产的工业部门得到广泛的应用。
双端面磨床是一种高效率的平面磨床,它可以在一次行程中加工出两个具有一定精度及表面光洁度要求的平行端面。
机床本身的自动化程度很高,一般一小时可以加工出数千工件。
双断面磨床可分为卧轴双端面磨床和立轴双端面磨床。
双端面磨床经常用来加工活塞销、活塞环、十字轴、三销轴、进排气阀座、制动件、手工工具、轴承环、垫片、纺绽轴承、滚柱、各类排档的锥塞、冰箱压缩机阀件、滚动活塞以及电子工业的磁钢等。
端面磨床相对于车床、铣床等采用数控系统较晚,是因为它对数控系统的特殊要求。
近十几年来,借助CNC技术,磨床上砂轮的连续修整,自动补偿,自动交换砂轮,多工作台,自动传送和装夹工件等操作功能得以实现,数控技术在平面磨床上逐步普及。
SCM-200混凝土双端面磨平机由上海喆钛机械制造有限公司根据最新标准自主研发生产,是各类岩石,混凝土等非金属固体进行力学测试标准样本制作的必备主要设备,该机与本厂生产的取芯机,切石机配套工作,即可为您加工出您所需要的高精度的立方体或圆柱体测试样本,适用于大专院校水利水电,地质矿产,交通,建筑等部门
该机由基座工作台,磨削动力头,变速传动系统,电控装置等部分组成,整机操作方便,自动进给性能稳定
■SCM-200混凝土双端面磨平机主要技术指标
1、工作台电机功率:0.55KW 转速:1450rpm
2、磨削动力头功率:1.1KW 2台转速2750rpm
3、削磨直径:Φ200mm
4、可磨样本规格(正常出厂配置磨50--150mm的夹具)
a、方块:25X25X25-----150X150X150mm
b、圆柱:25--150mm
5、标本精度:
a、平面度:50mm范围内公差±0.05mm
b、光洁度:(按机械加工粗糙度标准)Ra3.2
6、自动磨削进给量:0.04--0.12Mm深刻可调
7、冷却装置:自来水冷却
8、外形尺寸:1350×1000×1200
■SCM-200混凝土双端面磨平机工作原理
1、机械部分
工作台的往复由电机带动变速箱,输出慢速来带动丝杆左右转动,形成工作台往复运动
本机磨头是专用金刚石磨轮,直接安装在两台专用电机主轴上,分别由两个横向工作台带动前进或后退,即可以自动,也可以手动,自动时将手柄扳到自动位置,离合器便合起,工作台前进时撞击棘手,棘爪推动棘轮做间歇运动,棘轮通过离合器带动丝杠旋转,从而使磨头前进,手动时,将手柄扳至手动位置,丝杠每转一格为0.025mm,每一转为3mm。
工作台上标本夹具和两磨轮在本设备出厂前,经过精心调试,确保磨出的标本的垂直度与平行度,每次削磨两个平行面,六个面的立方标本,只需经过本设备三次削磨即可
2、电器部分
本机控制按钮分别安装在两动力头上面,操作方便,本机因采用水冷却,水花飞溅严重,故本机电器控制采用36V的安全电压,操作时不会因为水产生漏电现象。
■SCM-200混凝土双端面磨平机安装调试
机床安装使用前,必须对说明书中有关安装,调试,操作等方面的事项详细理解
1、本机最好安装在浇注地基上,地面必须平整坚固,固定好地脚螺栓,避免本机工作振动
1、安装完毕后,应清洗机床各部分防锈料,擦干净后再在各滑动表面及导轨上加注机械润滑油,然后用手转动手轮,磨盘,检查转动是否正常。
3、接通自来水
4、检查电路及各控制元件,熔断器,接线头,是否松动,掉线等
5、机床必须可靠接地,经检查无误后方可接通电源
6、按下总电源按钮,再按工作台按钮,工作台往复运动
7、按下磨头按钮,并立即按停止按钮,磨头的转动方向应按标定的箭头方向旋转,绝不允许反方向旋转
8、扳动磨削动力头下侧的手动,自动把手,是否灵活,否则要在滑动部位加注润滑油,再扳动几下,工作台两侧的撞击块,是用来调节磨轮自动进给量,丝杠每转一格我0.25Mm,根据试样的软硬程度调节进给量,丝杠每节最大范围不允许超过三格,出厂时,磨头自动进给量调量度为每次一格
9、打开工作台夹具上的水开关,应有冷却水喷出,流量应充足
■SCM-200混凝土双端面磨平机使用方法
1、夹持好样块,注意两边对称,紧贴夹具
2、将两磨头退出,使工作台运动时样块撞不着磨轮为止,
3、装上防护罩,开启水源开关
4、按下总电源按钮
5、启动磨头按钮使磨头按箭头方向旋转,绝不允许反转
6、按工作台按钮
7、手动进给磨头,使之磨削,需自动时将扳手至自动位置即可,两磨头分别进行磨削,磨好后将手柄扳至手动位置,再往复磨几次,确保标本的光洁度
8、磨好后退处磨头
■SCM-200混凝土双端面磨平机注意事项
1、每次装夹标本应将夹具及样本表面冲洗干净,否则残留物质会使标本磨削精度下降
2、自动磨削中任何时候都不能随意手动进给,否则会损坏磨轮和设备
3、自动磨削结束后,先停工作台,切勿先停磨头
4、磨削过程中应注意冷却液流量是否充足,过少会加快金刚石磨轮的磨损
5、金刚石磨轮切勿敲击,否则会影响使用寿命,新的磨轮在使用前必须先用普通刚玉砂轮开口,磨削才会锋利。
