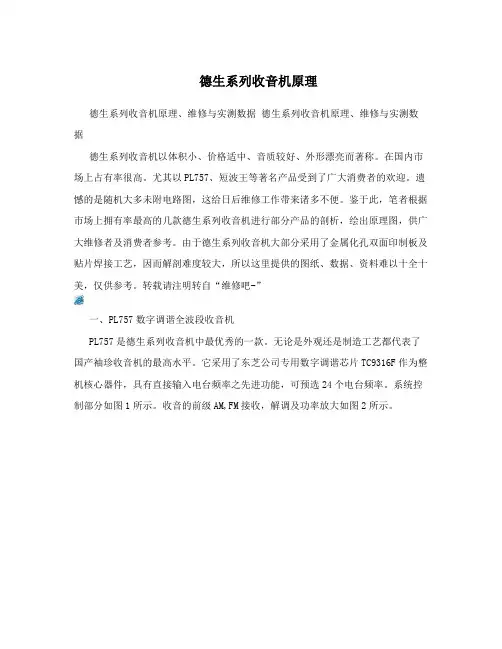

德生系列收音机原理、维修与实测数据德生系列收音机原理、维修与实测数据德生系列收音机以体积小、价格适中、音质较好、外形漂亮而著称。
在国内市场上占有率很高。
尤其以PL757、短波王等著名产品受到了广大消费者的欢迎。
遗憾的是随机大多未附电路图，这给日后维修工作带来诸多不便。
鉴于此，笔者根据市场上拥有率最高的几款德生系列收音机进行部分产品的剖析，绘出原理图，供广大维修者及消费者参考。
由于德生系列收音机大部分采用了金属化孔双面印制板及贴片焊接工艺，因而解剖难度较大，所以这里提供的图纸、数据、资料难以十全十美，仅供参考。
一、PL757数字调谐全波段收音机PL757是德生系列收音机中最优秀的一款。
无论是外观还是制造工艺都代表了国产袖珍收音机的最高水平。
它采用了东芝公司专用数字调谐芯片TC9316F作为整机核心器件，具有直接输入电台频率之先进功能，可预选24个电台频率。
系统控制部分如图1所示。
收音的前级AM／FM接收，解调及功率放大如图2所示。
1．系统控制电路TC9316系CMOS 60脚扁平封装，内置LCD驱动器，能输出1／4占空，1／3偏置，重复频率为125Hz的段驱动脉冲。
本机具有PLL9kHz、10kHz参考频率可选；75kHz和150kHz石英晶体振荡器可选，由程序控制基准频率，其指令执行的时间分别为80us和40us。
锁相环电路包括二分频FM前置分频器，4位吞咽计数器，12位可编程分频器，相位比较器等功能电路，并专门设置了16位通用中频计数器，对于TA8132AN／AP输出的中频信号分频并检出自动调谐的停止信号。
这种方式可避免接收某些干扰频率及强台附近的侧边峰信号。
Tc9316引脚功能如下。
①～20脚与58-60脚可组合成最多60段LCD驱动，由程序决定。
21～30脚组成按键矩阵接口，其中25～30脚也可做普通I／O接口，30脚还可作为启动信号输出。
31、32脚为波段信号输出端，可配接译码器，根据相应的波段电平来控制相应波段的四路电压，以进行波段转换。
40脚为静噪输出端口，在进行调谐过程中，该脚处于高电平状态，控制图2中的TA8132⑧脚中频输出控制端⑨。
IFOUT有IF计数脉冲向中央处理器输入进行中频检测，同时控制TA8132的内部线路，使得在自动扫描调谐过程中，19脚输出的音频信号被部分旁路实现静噪。
41脚为中频计数脉冲输入端，与TA8132⑨脚电容c33相连。
43脚为相位比较器输出，这是PLL鉴相输出端，与处置CPF相配合，产生可变调谐电压，使变容二极管电容改变而产生不同的调谐振荡频率。
48脚为中断输入端，这是收音电路制式选择的输入端口，高电平时，与收音有关的电路开启，低电平时则关闭，此时PLL和IF计数器转为复位状态。
52脚为置零端，这是系统复位指令输入端，当INT为低电平时，系统复位。
当转换到高电平时，程序从0地址开始执行。
在图1中，①～18、58～60脚与LCD之间分别串接了一只贴片电阻(100k)，图中未画。
在Tc9316F 50、51脚外接75kHz石英晶体，其振荡信号作为CPU的计数脉冲。
另外，该振荡频率经内分频作为鉴相器的基准频率，经比较后，若两个频率不同，则由相位比较器输出一个误差电压，由LPF加到变容二极管上，用以改变输入回路的本振频率，直到两个频率一致时才被锁定。
由LPF、Q70、Q71产生一个压控电压去改变图2中Q12、D、S的直流电阻，从而达到改变调谐电压VT的目的。
图1中的TD7101是一种低电压DTS中使用的双模前置预分频器，其工作频率高达250MHz。
图2中的TA7358⑧脚输出的本振信号经c12耦合至图1中的TD7101②脚内部预分频后从⑦脚输出，再送入Tc9316 46脚，这时LCD上显示的则是设定的(基准频率所对应的)电台频率。
图2中的TA8132④脚输出的AM本振信号一路送至Tc9316(图1)44脚，一路送至Tc7101③脚。
按下POWER键，Tc9316 34脚输出高电平，Q23、Q24导通，整机得电工作。
2．FM高放电路图2中的TA7358P及外围元件组成FM高放电路。
TA7358P内含FM高放、本振、混频及缓冲放大等电路。
拉杆天线接收到调频信号经C1、远／近程开关，加到D9的负极。
这时D9的负极经L4、T4、T5接地而导通，因此FM高频信号经c1、R1、D9、C2等元件构成的带通滤波器滤波后加到TA7538的①脚。
其②脚的c6为高频旁路电容，④脚外接的c7为混频信号输入耦合电容。
由D1、TC1、c3、c4和L2等元件构成压控调谐回路经C7耦合送至调频混频电路。
FM本振回路由D2、c13、c14、L3等元件构成，经c11耦合至TA7358⑧脚，经内部缓冲后也送至混频器。
混频后10.7MHz中频信号从其⑥脚输出，经T1选频后加至Q10进行预放大，再经CF1选频，最后送至TA8132 24④脚。
由于CF1具有一定的插入损耗，Q10的放大量便用以对此进行补偿。
在FM波段，当译码器74LS138 15脚输出低电平，Q11导通，TA7358⑨脚得电工作。
3．FM、AM中放、检波。
鉴频及附属电路FM、AM中放、检波、鉴频等电路由TA8132及外围元件组成。
TA8132内含AM混频，AM、FM中放，FM鉴频及立体声解码电路。
进入图2中的TA8132 24脚的FM中频信号经中频放大，FM鉴频后再经电子开关选通从19脚输出鉴频信号，由c20耦合至18脚进行立体声解码，再从13、14脚输出左、右立体声音频信号。
74LS138 15脚的低电平使Q11导通，导通电压又使Q16截止，TA8132 16脚为低电平，因此TA8132工作在FM状态。
由于TA8132 15脚外接456kHz陶瓷振荡器CF3，因此38kHz立体声导频信号无需调整，可由456kHz分频后获得(456／12=38kHz)。
如果此时接收的是FM 立体声信号，则TA8132 11脚输出高电平连续脉冲，经Q17放大后送入图1的TC9316 35脚，LCD便显示双扬声器图标，用以指示现在接收的是FM立体声广播。
此时，按动电子波段开关BAND SELECL，系统将转至MW工作状态。
74LS138 15脚电平翻转，Q11截止，TA7358失电而停止工作。
当Q16导通后，TA8132 16脚为高电平，使其工作在AM状态。
同时74LS138 14脚输出低电平，Q6、Q7导通。
AMCOIL、TC4、D5、c27、Q3等元件组成MW压控调谐回路，磁性天线AMCOIL接收到的MW信号经Q3放大后再经电子开关Q6、C29耦合至TA8132①脚。
由D6、C34、T6等元件组成MW本振回路，本振信号由电子开关Q7耦合至TA8123③脚进行混频，T6为MW本振线圈。
经AM混频后产生的456kHz中频信号从其23脚输出，经T2、CF2选频后，再送入TA8132 21脚内进行AM中频放大及检波。
检波后的信号再经内部差分放大，电子开关选通后从19脚输出。
这时13、14脚输出的是单声道音频信号。
SW1、SW2的工作原理相似，故不赘述。
在这里不难看出，调频、调幅共用了8只变容二极管。
D1、D2型号为ISV101，为东芝公司专用FM变容二极管。
在FM波段，FM频率在87．5-108MHz之间变化，调谐电压在2．5～10V之间，ISV101结电容在32～12pF之间变化，完全满足FM调谐需要。
D3～D8型号为ISV149，也为专用变容二极管，调谐电压VT为1—8V，其结电容变化范围在540～30pF之间，Q值高，容量变化较大。
由于在设计时，对每个波段变容二极管已进行了严格配对，故可实现同步跟踪调谐。
TA8132⑥脚外接HPF滤波电容c31，它使正反馈信号中的高频分量旁路，留下低频分量作AGC控制电压。
⑨脚是FM／AM中频控制信号输出端，受⑧脚控制。
来自控制板TC9316⑩脚的MUTE信号一路送入功放电路，一路送入TA8132⑧脚，从而达到静噪目的。
当频率自动搜索到有信号时，⑨脚输出中频控制信号，进入TC9316 41脚的信号频率被锁定，此时的静音控制信号变成低电平，⑧脚中频输出的开关信号关闭，则⑨脚无控制信号输出。
4．DC／DC升压电路德生收音机供电电压为4．5v，为了保证变容二极管工作所需的1～10V电源电压，因此须对本机的4．5v进行升压。
升压电路由图2中的Q14、Q15、T9等元件构成哈特雷振荡电路，产生3．1MHz左右的高频振荡信号，经D10、D11、C55～C57倍压整流、滤波后输出一稳定的电压(本机约16V左右)。
该电压经Q12向LPF、Q70、Q71供电，使LPF输的调谐电压VT能完全保证变容_二极管工作正常。
5．功放电路PL757功放电路采用了SONY公司的双声道功放集成电路CXA1622(见图2)。
从TA8132 13、14脚输出的两路音频信号经C42、c39耦合至CXA1622的左右声道端①、16脚，经内部两路独立功率放大器放大后分别从⑦、⑩脚输出用以推动立体声耳机。
当插上立体声耳机时，CXA1622②脚外接开关闭合，其低电平使CXA1622工作在立体声状态。
反之，当拔掉立体声耳机插头时，CXA1622②脚的外接开关断开，其高电平使CXA1622工作在BTL状态，以推动扬声器。
CXA1622 14、15脚为电子音量控制端，利用直流电压控制两声道电子分流电路的阻抗，从而控制两声道音频放大器的增益，达到调整音量的目的。
15脚输出1．3V基准电压，14脚通过改变直流控制电压使两声道音量发生变化。
同时其14脚与TC9316静音端子相连，利用微机控制其静噪。
静噪时，相当于音量处于最低状态。
6．实用维修经验PL757的制作工艺完美，故障率很低。
若出现故障，可按如下方法进行检修。
本文末的附表为PL757各晶体管各级实测数据，供维修参考。
在检修数字调谐收音机时，方法与普通收音机大致相同，主要区别在于数字调谐部分。
首先检查工作电压是否为4．5V，如果电压太低，先排除电源故障。
另外，重点测试整机静态电流。
经实测，PL757整机静态电流大致如下：FM≈40mA，MW≈35mA，SW1≈32mA，SW2≈33mA。
关机后实测消耗约0．1mA左右。
TC9316F静态电流≈0．7mA，TD7101≈5．5mA，TA7358≈5mA，TA8132≈11mA，CXA1622≈6mA，DC／DC升压电路约3mA。
从这些数据中基本能判断出故障所在。
另外检查变容二极管所需的工作电压VT，如果VT不正常，那么数字调谐收音机将无法工作。
VT不正常时应查DC／DC升压电路，AM／FM本振回路，Q70、Q71、LPF 等。
在AM波段，低端约1．2V，高端约7．5V以上。
在FM波段，低端约2．5V，高端约10V以上。
