墙身构造设计

本构造设计作业的已知条件为某选定的建筑方案，试完成下列构造设计作业。

构造设计作业一墙身局部构造设计一．目的和要求：通过作业一所涉及内容，要求掌握其构造设计的基本原理和方法。

如窗过梁、窗台、地面、防潮层、散水、勒脚等部位的作用、种类和山东地区常用的作法。

要求构造设计正确绘图符合《房屋建筑制图统一标准》。

二．内容：设计并绘制下列各图----（1）首层某主要房间（①-②轴和○A-○B轴）的平面图，比例1：50；（2）墙身局部剖面图（竖切窗洞口，包括窗过梁、窗台和墙脚）比例1：20；（3）窗洞口平面图（横切窗洞口）比例1：20；（4）窗洞口局部外立面图和内立面图，比例1：50；（5）窗洞口外立面（上、下角部位）节点大样2个。

比例1：10；（6）窗洞口内立面（下角部位）节点大样1个，比例1：10。

绘图用2号图幅1张，图标格式见附图2。

构造设计作业二钢筋混凝土楼层构造设计一．内容：设计并绘制下列各图---（1）二层（①-③轴和○A-○D轴）楼板结构局部平面布置图，比例1：100；（2）二层（①-③轴和○B-○C轴）地砖楼面布置图，比例1：50；（3）楼层节点大样3个（位置在○A轴、○C轴和②轴墙处）比例1：20（附图4）。

图幅、图标格式均同作业一。

二．目的和要求：通过作业二所涉及的内容，要求掌握其构造设计的基本原理和方法，如预制楼板的结构布置；楼板、圈梁和承重墙的关系；预应力圆孔板的规格和选用；合理选择楼层构造并清楚各构造层次的作用；掌握调整不同楼面作法的标高；掌握地砖楼地面的分格方法等。

要求构造设计正确，绘图符合《房屋建筑制图统一标准》。

构造设计作业三钢筋混凝土楼梯构造设计一．内容：设计并绘制下列各图---（1）首层楼梯间平面图，比例1：50；（2）标准层楼梯间平面图，比例1：50；（3）顶层楼梯间平面图，比例1：50；（4）楼梯间剖面图，比例1：50；（5）踏步、栏杆和扶手节点大样2个，比例1：20和1：10（附图5）。

墙身细部构造设计要求( 1 )勒脚部位外抹水泥砂浆或外贴石材等防水耐久的材料，高度不小于700 mm。

应与散水、墙身水平防潮层形成闭合的防潮系统。

( 2 )散水（明沟）：1 )沿建筑物四周，在勒脚与室外地坪相接处，用不透水材料（如C20混凝土、毛石）做地面排水坡（沟），使雨水、室外地面水迅速排走，远离基础。

2 ) 散水的宽度应根据土壤性质、气候条件、建筑物的高度和屋面排水形式确定，宜为600〜1000mm;当采用无组织排水时，散水的宽度可按檐口线放出200〜300mm。

3 )散水的坡度可为3%〜5%。

当散水采用混凝土时，宜按20〜30m伺距设置伸缩缝。

4 ) 散水与外墙之间宜设缝，缝宽可为20〜30mm，缝内应填弹性膨胀防水材料。

( 3 )水平防潮层：在建筑底层内墙脚、外墙勒脚部位设置连续的防潮层隔绝地下水的毛细渗透，避免墙身受潮破坏。

内墙两侧地面有高差时，在墙内两道水平防潮层之间加设垂直防潮层。

水平防潮层的位置：做在墙体内、高于室外地坪、位于室内地层密实材料垫层中部、室内地坪（±0.000)以下60mm处。

( 4 )墙体与窗框连接处必须用弹性材料嵌缝，以防风、水渗透。

窗洞过梁和外窗台要做好滴水，滴水凸出墙身不小于60 mm；在其下端做有效的滴水处理，防止窗下墙的污染。

( 5 )女儿墙：与屋顶交接处必须做泛水，高度不小于250mm。

为防止女儿墙外表面的污染，压檐板上表面应向屋顶方向倾斜10%，并出挑不小于60mm。

( 6 )非承重墙的要求：保温隔热；隔声、防火、防水、防潮等。

1 )轻钢龙骨轻质板墙隔撞击声时，应在轻钢龙骨与主体结构的连接之间加弹性阻尼材料。

2 ) 轻质材料墙体隔空气声较差，作为分户墙和外墙时厚度应不小于200 mm。

3 ) 轻型砌块墙在高度3m 处应设置钢筋混凝土圈梁，交接和转角处应设置钢筋混凝土构造柱，并沿高度方向每500mm加不少于两根直径6mm、长度不小于1000mm的钢筋。

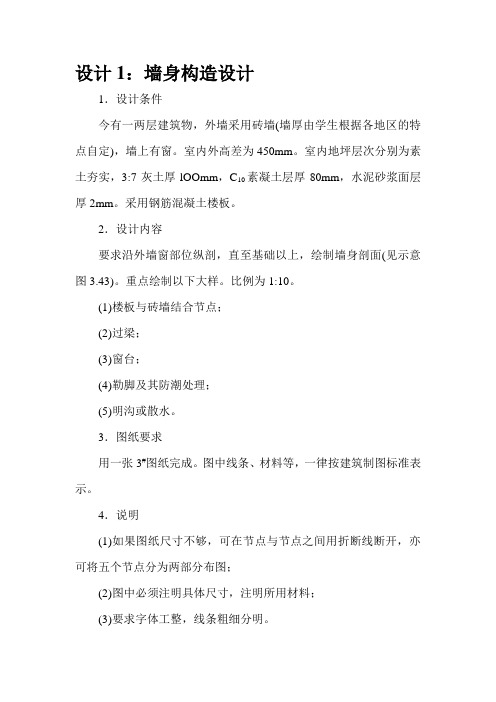

设计1：墙身构造设计1．设计条件今有一两层建筑物，外墙采用砖墙(墙厚由学生根据各地区的特点自定)，墙上有窗。

室内外高差为450mm。

室内地坪层次分别为素土夯实，3:7灰土厚lOOmm，C10素凝土层厚80mm，水泥砂浆面层厚2mm。

采用钢筋混凝土楼板。

2．设计内容要求沿外墙窗部位纵剖，直至基础以上，绘制墙身剖面(见示意图3.43)。

重点绘制以下大样。

比例为1:10。

(1)楼板与砖墙结合节点；(2)过梁；(3)窗台；(4)勒脚及其防潮处理；(5)明沟或散水。

3．图纸要求用一张3#图纸完成。

图中线条、材料等，一律按建筑制图标准表示。

4．说明(1)如果图纸尺寸不够，可在节点与节点之间用折断线断开，亦可将五个节点分为两部分布图；(2)图中必须注明具体尺寸，注明所用材料；(3)要求字体工整，线条粗细分明。

设计2：楼梯构造设计依据下列条件和要求，设计某住宅的钢筋混凝土双跑楼梯。

一、设计条件该住宅为六层砖混结构，层高2.8m，楼梯间2700～6600mm。

墙体均为240砖墙，轴线居中，底层设有住宅出入口，室内外高差450mm。

二、设计内容及深度要求用A2图纸一张完成以下内容：1．楼梯间底层、标准层和顶层三个平面图，比例1:50。

(1)绘出楼梯间墙、门窗、踏步、平台及栏杆扶手等。

底层平面图还应绘出室外台阶或坡道、部分散水的投影等。

(2)标注两道尺寸线。

开间方向：第一道：细部尺寸，包括梯段宽、梯井宽和墙内缘至轴线尺寸；第二道：轴线尺寸；进深方向：第一道：细部尺寸，包括梯段长度、平台深度和墙内缘至轴线尺寸；第二道：轴线尺寸。

(3) 内部标注楼层和中间平台标高、室内外地面标高，标注楼梯上下行指示线，并注明该层楼梯的踏步数和踏步尺寸。

(4) 注写图名、比例，底层平面图还应标注剖切符号。

2．楼梯间剖面图，比例1:30(1)绘出梯段、平台、栏杆扶手，室内外地面、室外台阶或坡道、雨篷以及剖切到投影所见的门窗、楼梯间墙等，剖切到部分用材料图例表示。

作业一墙体构造设计墙体构造设计是建筑构造设计的主要内容之一。

通过本次设计，使学生掌握墙体中节点(包括墙脚、窗台、窗上口、墙与楼板连接处等)的设计方法与步骤，并增强图纸表达能力。

1．1设计任务书1．1．1设计条件(1)某市一中学宿舍楼，五层、砖混结构，平面图、立面图和剖面图如图1．1～1．3所示。

根据此图进行本次设计。

(2)砖块尺寸为240mm×115mm×53mm。

内墙厚度可取240mm，外墙厚度可根据所处地区采取240mm、370mm、490mm等。

(3)采用现浇钢筋混凝土楼板、现浇过梁。

(4)门、窗材料自定。

窗面积应该符合采光要求。

(5)墙面装修、楼地面做法、散水、踢脚线等可以自定，但要符合宿舍楼的装修要求。

图1．1宿舍楼标准层平面图1．1．2设计图纸内容以及深度效果形式为2号图纸一张，可以用铅笔(绘图纸)或者电脑(描图纸)绘制，图纸内容如下：图1．2宿舍楼正立面图图1-3宿舍楼剖面图墙身大样图(墙身剖面节点详图)按平面图上详图索引位置画出三个墙身节点详图，即：墙脚、窗台处和过梁及楼板层节点详图。

布图时，要求按照顺序将1、2、3节点从下到上布置在同一条垂直线上，共用一条轴线和一个编号圆圈。

三个墙身节点详图的绘制要求如下：节点详图1——外墙墙脚节点详图：(1)比例为1:10~1:20。

(2)详图范围：下部画到基础顶面以上；上部画到底层的踢脚板以上；左边画出散水和一部分室外地坪；右边画出一部分底层室内地层。

上、下、右三方要用折断线折断。

(3)首先画出定位轴线及编号圆圈，并注写相应的编号(根据平面图中的剖切位置而定)。

(4)墙面抹灰部分：画出墙身、勒脚墙、内外抹灰厚度，并用材料符号表示出来。

在定位轴线两边分别标注砖墙厚度。

(5)水平防潮层部分：画水平防潮层，注明其材料和做法，标注水平防潮层与底层室内地面间的距离，以及水平防潮层标高。

(6)散水和室外地面部分：画出室外地面，标注室外地面标高。

题目1：墙体构造设计一、目的要求通过本设计掌握：①墙段与洞口的尺寸如何确定；②墙身的剖面组成及构造方式。

二、设计条件1.根据某中学教学楼进行设计。

2.采用砖墙承重，砖块尺寸240mm×115mm×53mm。

3.采用现浇钢筋混凝土楼板、圈梁。

4.采用木门窗，窗洞大小自定。

5.内外墙均做抹灰饰面。

6.楼地面做法自定。

7.室内地坪标高为±0.000，室外标高自定。

8.三层，层高3.3米。

三、设计内容和深度本设计用3#图纸一张。

完成下列内容：1. 墙身剖面节点详图1:10（1）按平面图上详图索引位置画三个节点详图（墙脚及散水、窗台、过梁），布图时要求按顺序将1，2，3节点布置在一条垂直线上。

（2）标注各点控制标高（防潮层、窗台顶面、过梁底、楼层、地坪等）。

（3）画出定位轴线及轴线圈。

（4）按构造层次表示内外抹灰、踢脚板、楼板、地坪、窗框等处的关系。

（5）按制图规范表示材料符号并标注各节点处材料、尺度及做法。

（6）标注勒脚、散水（明沟、暗沟）和窗台等处尺度、坡度、排水方向。

（7）标注详图名及比例。

四、设计参考资料1.门、窗洞口参考尺寸：窗洞宽/mm：600、1000、1200、1500、1800、2100、2400、3000、3300窗洞高/mm：700、1000、1200、1500、1800、2100、2400、3000门洞宽/mm：700、800、900、1000、1200、1500、1800、2400、3000、3300门洞高/mm：2000、2400、2700、30002.钢筋混凝土楼板、圈梁和过梁的断面尺寸查资料。

3.窗台、窗套构造查资料。

4.明沟、暗沟、散水做法查资料。

五、参考资料1.各地区通用民用建筑配件图集2.李必瑜主编.房屋建筑学. 武汉：武汉工业大学出版社,20003.资料集编写组.建筑设计资料集（第二版）（9）.北京:中国建筑工业出版社,19974.资料集编写组.建筑设计资料集（第二版）（10）.北京:中国建筑工业出版社,1998。

建筑构造作业要求按顺序将三个节点详图自下而上布置在同一垂直轴线(即墙身定位轴线)上。

1．节点详图1——墙脚构造（比例1：10）。

(1)画出墙身、勒脚、散水、防潮层、室内外地坪、踢脚板和内外墙面抹灰，剖切到的部分用材料图例表示。

(2)用引出线注明勒脚做法，标注勒脚高度。

(3)用多层构造引出线注明散水各层做法，标注散水或明沟的宽度、排水方向和坡度值。

(4)表示出防潮层的位置，注明做法。

(5) 标注定位轴线及编号圆圈，标注墙体厚度(在轴线两边分别标注)和室内外地面标高，注写图名和比例。

(6)用引出线注明地坪层做法2．节点详图2——窗台构造比例1：10(1)画出墙身、内外墙面抹灰、内外窗台和窗框等。

(2)用引出线注明内外窗台的饰面做法，标注细部尺寸，标注外窗台的排水方向和坡度值。

(3)按开启方式和材料表示出窗框，表示清楚窗框与窗台饰面的连接(4)标注定位轴线(与节点详图1的轴线对齐)，标注窗台标高(结构面标高)，注写图名比例。

3．节点详图3——屋顶比例1：10(1)画出墙身、内外墙面抹灰、过梁、窗框、屋顶等。

(2)表示清楚过梁的断面形式，标注有关尺寸。

(3)用多层构造引出线注明屋顶做法，表示清楚楼板的形式以及板与墙的相互关系。

(4)标注定位轴线(与节点详图1、2的轴线对齐)，标注过梁底面标高和楼面标高，注写图名和比例。

参考资料1．本书第二、三章部分：2．《建筑设计资料集》编委会．建筑设计资料集(第二版)8，9．北京：中国建筑工业出版社，1996，19973．陈保胜．建筑构造资料集上。

北京：中国建筑工业出版社，19944．全国通用及各地区标准图集。
