墙身细部构造

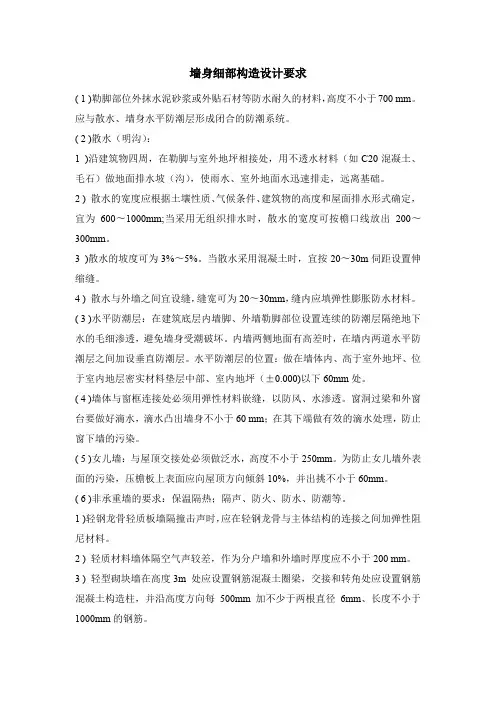

墙身细部构造设计要求( 1 )勒脚部位外抹水泥砂浆或外贴石材等防水耐久的材料，高度不小于700 mm。

应与散水、墙身水平防潮层形成闭合的防潮系统。

( 2 )散水（明沟）：1 )沿建筑物四周，在勒脚与室外地坪相接处，用不透水材料（如C20混凝土、毛石）做地面排水坡（沟），使雨水、室外地面水迅速排走，远离基础。

2 ) 散水的宽度应根据土壤性质、气候条件、建筑物的高度和屋面排水形式确定，宜为600〜1000mm;当采用无组织排水时，散水的宽度可按檐口线放出200〜300mm。

3 )散水的坡度可为3%〜5%。

当散水采用混凝土时，宜按20〜30m伺距设置伸缩缝。

4 ) 散水与外墙之间宜设缝，缝宽可为20〜30mm，缝内应填弹性膨胀防水材料。

( 3 )水平防潮层：在建筑底层内墙脚、外墙勒脚部位设置连续的防潮层隔绝地下水的毛细渗透，避免墙身受潮破坏。

内墙两侧地面有高差时，在墙内两道水平防潮层之间加设垂直防潮层。

水平防潮层的位置：做在墙体内、高于室外地坪、位于室内地层密实材料垫层中部、室内地坪（±0.000)以下60mm处。

( 4 )墙体与窗框连接处必须用弹性材料嵌缝，以防风、水渗透。

窗洞过梁和外窗台要做好滴水，滴水凸出墙身不小于60 mm；在其下端做有效的滴水处理，防止窗下墙的污染。

( 5 )女儿墙：与屋顶交接处必须做泛水，高度不小于250mm。

为防止女儿墙外表面的污染，压檐板上表面应向屋顶方向倾斜10%，并出挑不小于60mm。

( 6 )非承重墙的要求：保温隔热；隔声、防火、防水、防潮等。

1 )轻钢龙骨轻质板墙隔撞击声时，应在轻钢龙骨与主体结构的连接之间加弹性阻尼材料。

2 ) 轻质材料墙体隔空气声较差，作为分户墙和外墙时厚度应不小于200 mm。

3 ) 轻型砌块墙在高度3m 处应设置钢筋混凝土圈梁，交接和转角处应设置钢筋混凝土构造柱，并沿高度方向每500mm加不少于两根直径6mm、长度不小于1000mm的钢筋。

土建篇：砖墙的细部构造1.墙脚墙脚是指基础以上靠近室内、外地面的墙段。

它包括勒脚、踢脚、墙身水平防潮层和散水等部分。

1）勒脚勒脚是外墙外侧与室外地面接近的部位。

其作用主要有：保护墙身避免外界雨雪侵蚀而破坏；加固墙身防止受外界机械碰撞而受损；装饰墙身美化立面效果。

勒脚的高度确定主要应考虑使用功能和立面造型等特点。

为保证防潮，并考虑机械碰撞的影响，勒脚至少应高过水平防潮层。

勒脚的构造做法通常有抹灰、贴面或石砌等几种。

2）散水勒脚下端沿外墙四周地面设置的向外倾斜的防水构造，称为散水或护坡。

其主要作用是防止雨水、室外地面水及屋檐滴水对墙基的侵蚀。

散水需有一定的排水坡度，一般为2％ ~ 5％。

散水的宽度主要与屋顶排水方式有关。

对于有组织排水，散水宽度一般为600～1000mm.对于无组织排水，当设有明沟时，檐口滴水中心与明沟竖向对齐；当不设明沟时，散水宽度比屋顶挑檐宽出200mm.散水与明沟的构造做法通常有砖铺、块石、混凝土散水等。

3）防潮层墙身防潮层的作用是阻断毛细水，保持墙身干燥。

防潮层位置确定主要有以下几种情况：a．当室内地面垫层采用不透水材料（如混凝土）时，其位置应设在室外地面以上，室内地面垫层高度范围内，一般在室内地面下60mm处；b．当室内地面垫层采用透水材料（如灰土、碎砖）时，其位置应平齐或高于室内地面60mm处；c．当内墙两侧地面出现高差，或外墙是地下室墙时，应在墙身内设置高低两道水平防潮层和一道垂直防潮层。

防潮层做法通常有柔性防潮和刚性防潮两大类。

柔性防潮材料主要选用各种卷材；刚性防潮材料主要选用防水砂浆防潮和细石混凝土防潮。

2.窗台窗台按位置不同分为外窗台和内窗台。

外窗台是用以排除窗外侧流下的雨水，保护墙面；内窗台是用以排除窗内侧的冷凝水，并防止内墙面被撞坏且便于清洗。

窗台按其构造方式不同有悬挑窗台和不悬挑窗台。

悬挑窗台可用于外窗台或内窗台，外窗台的形式常与立面处理相结合，可做成单个窗台、通长窗台、窗套等。

非常实用的建筑构造知识，墙身细部构造，外墙周围排水处理等一、墙身细部构造(一)防潮层防潮层的做法(1)防水砂浆防潮层,采用1:2水泥砂浆加3%----5%防水剂,厚度为20mm----25mm或用防水砂浆砌三皮砖作防潮层。

此种做法构造简单,但砂浆开裂或不饱满时影响防潮效果。

(2)细石混凝土防潮层,采用60mm厚的细石混凝土带,内配三根6钢筋,其防潮性能好。

(3)油毡防潮层,先抹20mm厚水泥砂浆找平层,上铺一毡二油。

此种做法防水效果好,油毡沿长度铺设,搭接长度≥100mm。

但有油毡隔离,削弱了砖墙的整体性,不宜在刚度要求高或地震区采用。

(二)勒脚勒脚做法如下:(1)勒脚表面抹灰可采用8mm----15mm厚1:3水泥砂浆打底,12mm厚1:2水泥白石子浆水刷石或斩假石抹面。

此法多用于一般建筑。

(2)勒脚贴面可用天然石材或人工石材贴面,如花岗石、水磨石板等。

贴面勒脚耐久性强、装饰效果好,用于高标准建筑。

(三)外墙周围排水处理散水的做法应满足以下要求:(1)散水的做法通常是在夯实素土上,铺三合土、混凝土等材料,厚度60mm~70mm。

散水的宽度,应根据土壤性质、气候条件、建筑物的高度和屋面排水形式确定为600mm~1000mm;当采用无组织排水时,散水的宽度可按檐口线放出200mm~300mm(2)散水的坡度可为3%~5%。

当散水采用混凝土时,宜按20m~30m间距设置伸缩缝,散水与外墙交接处应设分隔缝,分隔缝用弹性材料嵌缝,防止外墙下沉时将散水拉裂,缝宽可为20mm~30mm,缝内应填沥青类材料。

(3)明沟可用砖砌、石砌、混凝土现浇,沟底应做纵坡,坡度为0.5%~1%,坡向排水井。

沟中心应正对屋檐滴水位置,外墙与明沟之间应做散水。

(四)门窗洞口1.过梁为承受门窗洞口上部的荷载,并把它传到门窗两侧的墙上,所以在其上部要加设过梁。

过梁的断面不大,梁内配筋也较小。

过梁一般可分为钢筋混凝土过梁、砖砌平拱、钢筋砖过梁等几种。

（一）墙身的细部构造为了保证墙体的耐久性和墙体与其他构件的连接，应在相应的位置进行构造处理。

墙身的细部构造包括墙脚、门窗洞口、墙身加固措施、变形缝构造以及其他构造等。

1、墙脚构造墙脚是指室内地面以下基础以上的这段墙体，内外墙都有墙脚，外墙的墙脚又称为勒脚。

由于墙脚位于地下，砌体本身存在很多微孔，常受到地表水和土壤中水的侵袭，致使墙身受潮、饰面层脱落、影响室内外环境。

因此，必须做好墙脚的防潮、增强勒脚的坚固及耐久性、排除房屋四周地面的水。

吸水率较大、对干湿交替作用敏感的砖和砌块不能用于墙脚部位，如加气混凝土砌块等。

a）墙身防潮墙身防潮的方法是在墙脚铺设防潮层，防治土壤和地面水渗入砖墙体。

1）防潮层的位置当室内地面垫层为混凝土等密实材料时，防潮层的位置应设在垫层范围内，低于室内地面60mm处，同时还应至少室外地坪150mm，防止雨水溅湿墙面。

当室内地面垫层为透水材料（如炉渣、碎石等），水平防潮层的位置应平齐或高于室内地面处。

当内墙两侧地面出现高差时，还应设竖向防潮层。

墙身防潮层的位置如图3—2所示。

图3—2 墙身防潮层的位置2）防潮层的构造做法（如图3—3、3--4所示）墙身水平防潮层的构造做法常用的有以下三种：第一，防水砂浆防潮层，采用1：2水泥砂浆加水泥用量3%~5％防水剂，厚度为20~25mm或用防水砂浆砌三皮砖作防潮层。

此种做法构造简单，但砂浆开裂或不饱满时影响防潮效果。

第二，细石混凝土防潮层，采用60mm厚的细石混凝土带，内配三根φ6钢筋，其防潮性能好。

第三，油毡防潮层，先抹20mm厚水泥砂浆找平层，上铺一毡二油，此种做法防水效果好，但有油毡隔离，削弱了砖墙的整体性，不应在刚度要求高或地震区采用。

如果墙脚采用不透水的材料（如条石或混凝土等），或设有钢筋混凝土地圈梁时，可以不设防潮层。

图3—3 水平防潮层的做法（a）油毡防潮层（b）防水砂浆防潮层（c）防水砂浆砌砖（d）细石混凝土防潮层图3—4 垂直防潮层的做法b）勒脚构造勒脚是外墙的墙脚，和内墙脚一样，受土壤中水分的侵蚀，应作相同的防潮层。
