氨逃逸分析仪设置说明

高温烟气脱硝氨逃逸激光在线分析仪一、总则高温烟气脱硝氨逃逸在线分析仪适用于火电、冶金、化工、建材、垃圾处理等各种锅炉、工业窑炉、焚烧炉等脱硝项目的烟气连续排放监测。

本产品中提出了最低限度的技术要求，我方提供满足本方案书和所列标准要求的高质量产品及其相关服务。

对国家有关安全、环保等强制性标准，将满足相关要求。

我方在设备设计和制造中所涉及的各项规程、规范和标准遵循现行：GB 4915-2004 水泥工业大气污染物排放标准GB 13223-2011 火电厂大气污染物排放标准GB/T 16157-1996 固定污染源排气中颗粒物测定与气态污染物采样方法HJ/T 75-2007 固定污染源烟气排放连续监测技术规范HJ/T 76-2007 固定污染源烟气排放连续监测系统技术要求及检测方法HJ/T 47-1999 烟气采样器技术条件HJ/T 48-1999 烟尘采样器技术条件HJ/T 212-2005 污染源在线自动监控（监测）系统数据传输标准SDJ 9-87 测量仪表装置设计技术规程NEMA-ICS4 工业控制设备及系统的端子板NEMA-ICS6 工业控制装置及系统的外壳DB-50065 交流电气装置的接地设计规范IEC 801-5 防雷保护设计规范本规范书所使用的标准如与需方所执行的标准有不一致时，将按较高标准执行。

3、我公司承诺的设备测量的技术方法为：TDLAS技术，原位安装检测，无需采样。

4、本技术说明的最终解释权归合肥金星机电科技发展有限公司所有。

二、脱硝过程氨逃逸危害：脱除NO X的控制技术中，不论是选择性催化还原法（SCR）还是选择性非催化还原法（SNCR）在燃煤型发电厂，水泥厂等都得到了越来越多的广泛使用。

然而，无论是选择使用SCR法或是SNCR法，掌握好注射到NO X上的氨总量和对于注射分布的控制情况是达到最小的氨逃逸率和最大的除NO X效率的关键所在。

过量的氨注射到整个管道或是管道的部分区域都会导致NH3的逃逸。

氨逃逸率在线监测系统（NLAM1512）用户手册北京新叶能源科技有限公司2015年12月前言尊敬的用户，在您开始使用氨逃逸率在线监测系统（NLAM1512）前，请仔细阅读本手册，本手册旨在为客户介绍本产品及产品使用说明，更好的服务客户，本手册未尽事宜，请详询我公司技术人员，本手册最终解释权为我公司所有。

目录1 安全说明 (1)1.1 安全说明的目的 (1)1.2本文的安全指示 (1)1.3 容许的使用者 (2)1.4 正确的处理 (2)1.5 安全警告 (3)1.5.1 避免伤人和仪器损坏的基本安全警告 (3)1.5.2 用电的安全警告 (3)1.5.3 测量介质的防护 (3)2系统简介 (3)2.1系统概述 (3)2.2 技术原理 (5)2.3 性能参数 (5)3 系统组成及功能说明 (6)3.1 系统组成 (6)3.2功能说明 (7)3.2.1测量探头 (7)3.2.3发射接收单元 (8)3.2.4计算控制单元 (9)3.2.5附属设备 (10)3.3流路原理 (10)3.4软件运行流程 (11)4安装条件及说明 (12)4.1测点位置选取 (12)4.2法兰接口焊接 (12)4.3管线敷设 (13)5启动 (15)5.1启动主程序 (15)5.2 参数设置 (15)5.3 系统检测 (15)6维护和维修 (16)1 安全说明描述在本手册的NLAM1512氨逃逸在线分析仪的说明和指南适用于所有用户。

1.1 安全说明的目的◆避免伤人。

◆避免破坏环境、安装测量点的周围环境和其它设备。

◆确保测量系统的正常操作和可靠性。

1.2本文的安全指示除了本章节的总说明适用于整个测量系统手册外，对每个部分还有安全提示。

通常由下列符号表示：警告：电对人体可能有伤害。

警告：对人体可能有伤害，如机械的、气体、化学品等等。

可能破坏环境，周围设备，或引起仪表功能故障。

1.3 容许的使用者规划、安装、启动、维护、维修工作必须由经过培训的人员进行，由专家检查，要确保人身安全：◆安全工作由有资格的人员进行。

氨逃逸率在线监测系统（NLAM1512）用户手册北京新叶能源科技有限公司2015年12月前言尊敬的用户，在您开始使用氨逃逸率在线监测系统（NLAM1512）前，请仔细阅读本手册，本手册旨在为客户介绍本产品及产品使用说明，更好的服务客户，本手册未尽事宜，请详询我公司技术人员，本手册最终解释权为我公司所有。

目录1 安全说明 (1)1.1 安全说明的目的 (1)1.2本文的安全指示 (1)1.3 容许的使用者 (2)1.4 正确的处理 (2)1.5 安全警告 (3)1.5.1 避免伤人和仪器损坏的基本安全警告 (3)1.5.2 用电的安全警告 (3)1.5.3 测量介质的防护 (3)2系统简介 (3)2.1系统概述 (3)2.2 技术原理 (5)2.3 性能参数 (5)3 系统组成及功能说明 (6)3.1 系统组成 (6)3.2功能说明 (7)3.2.1测量探头 (7)3.2.3发射接收单元 (8)3.2.4计算控制单元 (9)3.2.5附属设备 (10)3.3流路原理 (10)3.4软件运行流程 (11)4安装条件及说明 (12)4.1测点位置选取 (12)4.2法兰接口焊接 (12)4.3管线敷设 (13)5启动 (15)5.1启动主程序 (15)5.2 参数设置 (15)5.3 系统检测 (15)6维护和维修 (16)1 安全说明描述在本手册的NLAM1512氨逃逸在线分析仪的说明和指南适用于所有用户。

1.1 安全说明的目的◆避免伤人。

◆避免破坏环境、安装测量点的周围环境和其它设备。

◆确保测量系统的正常操作和可靠性。

1.2本文的安全指示除了本章节的总说明适用于整个测量系统手册外，对每个部分还有安全提示。

通常由下列符号表示：警告：电对人体可能有伤害。

警告：对人体可能有伤害，如机械的、气体、化学品等等。

可能破坏环境，周围设备，或引起仪表功能故障。

1.3 容许的使用者规划、安装、启动、维护、维修工作必须由经过培训的人员进行，由专家检查，要确保人身安全：◆安全工作由有资格的人员进行。

GDT2000C点型可燃气体探测器使用说明书北京瑞普韦尔仪表有限公司1. 概述GDT2000C点型可燃气体探测变送器是本公司GD2000系列产品之一。

它具有4～20毫安标准信号输出。

与本公司的输出指示器(选配件)配套，可在现场调节零点和满度值。

它可与凡是能接收4～20毫安或1～5伏标准信号的任何仪表或计算机系统连机运行。

本探测变送器可固定安装在易发生可燃气体泄漏的危险场所。

其结构设计合理，电路设计先进，制造工艺精湛。

在长期的运行中质量稳定，性能可靠。

本产品在设计制造过程中，严格遵守国家标准GB15322—2003的要求。

2. 测量原理本探测变送器的检测元件采用载体催化型传感器。

当空气中存在可燃气体或可燃性液体的挥发蒸汽时，已经预热在一定恒值温度的传感元件即产生无焰燃烧，此燃烧值温度正比于空气中可燃气体浓度，通过一系列电子线路之处理，使探测变送器输出端产生与空气中可燃气体浓度成正比关系的标准4—20毫安信号。

3. 主要技术指标3.1 传感器原理载体催化型3.2 防爆等级dⅡCT63.3 输出4～20mA3.4 输出值调节有零点“Z”和满度“F”微调器3.5 基本误差±5%（F·S）3.6 响应时间< 30秒3.7 最大传输距离2Km3.8 工作环境温度－40℃～＋70℃3.9 工作环境湿度< 90%3.10 防护等级IP653.10 供电电压24V.DC3.11 功耗< 3瓦3.12 外型尺寸Φ104×120mm3.13 外接电缆接头连接螺纹M20×1.5 mm3.14 重量750克4. 探测变送器的外型图1 变送器外型结构图1：进线口2：现场指示座3：探测器进气口4：安装板5：调零、调满度电位器5．探测变送器的安装探测变送器可以在室内、外安装，随产品附带的安装支架板可根据用户需要靠墙壁或呈平面的安装。

图2 壁式安装方式图3 立柱式安装方式6．电气接线探测变送器应选配KVV4×1.0mm2 或1.5 mm2 的电缆线。

氨逃逸光路校正步骤目录接收器侧的操作 (1)1、移走接收器传感器盒 (1)2、安装闪光灯 (1)发射器侧的操作 (2)1、移走发射装置 (2)2、校准发射器 (2)3、定光点 (3)4、在发射器中安装闪光灯 (4)接收器侧的操作 (4)1、校准接收器 (4)2、定光点 (5)氨逃逸光路校正步骤接收器侧的操作1、移走接收器传感器盒。

使用所提供的工具来将离过程最远的接收器锁定环松开，并移走接收器传感器。

2、安装闪光灯。

盖紧所提供的校准盘。

在一个O型密封圈的帮助下，它很容易被转动。

校准盘包括在所提供的校准工具中，订货号为：A5E00253142。

打开闪光灯并将它安装在校准盘上。

在满是灰尘的环境或者长管道中使用更强的光源，例如一个55W/12V的灯，它是一个由西门子激光分析仪部所提供的选项。

发射器侧的操作1、移走发射装置。

移走发射器终端处的光纤发射装置。

2、校准发射器使用两个六角形凹头螺钉来安装交叉-丝和校准传输器，通过拧紧和拧松这两个六角形凹头螺钉来调节光点，直到它位于交叉-丝内部环的中心位置时为止。

3、定光点。

光点应该是一个完美的圆形。

如果光点是椭圆形或者散光，可能需要调节焊接法兰或者移走任何可能会阻拦光程的物体。

4、在发射器中安装闪光灯。

将闪光灯移到发射器中并用它来替换交叉-丝。

接收器侧的操作1、校准接收器。

移走校准盘并重新安装接收器传感器。

紧紧地拧紧快速连轴器。

移走检测器卡并用交叉-丝来替换它。

使用两个六角形凹头螺钉来安装交叉-丝和校准传输器，2、定光点通过拧紧和拧松这两个六角形凹头螺钉来调节光点，直到它位于交叉-丝内部环的中心位置时为止。

氨逃逸监测仪技术规范1 总则1.1本规范书提出的是最低限度的要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，卖方应保证提供符合本技术规范书、相关工业标准的优质产品。

同时对国家有关安全、环保等方面的强制性标准，必须完全按其执行。

2 技术及资质要求2.1 规范和标准装置应满足但不限于下列标准：火电厂大气污染物排放标准（GB 13223）GB/T16157 固定污染源排气中颗粒物测定与气态污染物采样方法HJ/T47 烟气采样器技术条件HJ/T48 烟尘采样器技术条件HJ/T56 固定污染源排气中二氧化硫的测定 碘量法HJ/T57 固定污染源排气中二氧化硫的测定 定电位电解法HJ/T42 固定污染源排气中氮氧化物的测定 紫外分光光度法HJ/T43 固定污染源排气中氮氧化物的测定 盐酸萘乙二胺分光光度法空气与废气监测分析方法 （国家环保局编写，中国环境科学出版社，1990年版）HJ/T75－2017固定污染源烟气排放连续监测技术规范HJ/T76－2017固定污染源烟气排放连续监测系统技术要求及检测方法同时，卖方提供的系统装置应严格遵守火力发电厂工程建设标准中相关的强制性条文规定。

2.2 系统可用率﹥99%。

可用率的计算公式为： 100%A B A-⨯可用率＝ 其中，A ——统计期间合同设备需要运行小时数（年运行时间按5500小时计）。

B ——统计期间由于合同设备本身原因不能有效测量小时数。

2.3卖方提供的氨逃逸监测仪应是技术先进、长期稳定运行的原装进口产品，供货时提供原产地证明、报关单等证明文件。

2.4 卖方提供的氨逃逸监测仪应具有TUV认证证书，且在有效期内。

卖方在投标文件中应提供证书扫描件。

2.5设备零部件应采用先进、可靠的加工制造技术，应有良好的表面几何形状及合适的公差配合。

买方不接受带有试制性质的部件。

2.6易于磨损、腐蚀、老化或需要调整、检查和更换的部件应提供备用品，并能方便地拆卸、更换和修理。

烟气脱硝中氨逃逸浓度测定操作规程1 测定方法和原理1.1 测定方法：次氯酸钠-水杨酸分光光度法。

1.2 原理：氨被稀硫酸吸收液吸收后，生成硫酸铵。

在亚硝基铁氰化钠存在下，铵离子、水杨酸和次氯酸钠反应生成蓝色化合物，根据着色深浅，比色定量。

2 试剂和材料2.1 样品分析时应使用符合国家标准的分析纯或优级纯化学试剂。

2.2 所有分析试剂及氨吸收液应使用无氨水配置，2.3 吸收液〔c（H2SO4）=0.05mol/L〕：量取2.8mL浓硫酸（优级纯）加入水中，并稀释至1L。

（注：临用现配）2.4 氢氧化钠溶液〔c（NaOH）=2mol/L〕：称取20.0g氢氧化钠溶解于250mL 水中。

2.5水杨酸溶液（50g/L）：称取10.0g水杨酸〔C6H4（OH）COOH〕和10.0g 柠檬酸三钠，加适量水，再加55mL氢氧化钠溶液（2.4），用水稀释到200mL，摇匀，贮于棕色瓶中，室温下可稳定一个月。

2.6 亚硝基铁氰化钠溶液（10g/L）：称取0.1g亚硝基铁氰化钠{Na2〔Fe[（CN）〕·2H2O}，溶于10mL具塞比色管中，加水至标线，摇动使之溶解，临用现5NO配。

2.7 次氯酸钠溶液〔c（NaClO）=0.05mol/L〕：取标定后的次氯酸钠试剂原液，然后用氢氧化钠溶液（2.4）和去离子水稀释成次氯酸钠浓度为0.05 mol/L、游离碱浓度为c（NaOH）=0.75mol/L（以NaOH计）的溶液，贮于棕色瓶中，可稳定一周。

（注：一般配制50ml由此计算所加试剂量）2.7.1 次氯酸钠溶液浓度的标定方法如下：称取碘化钾2.0g碘化钾（KI），加水50mL溶解，加1.00mL次氯酸钠试剂（NaClO），再加0.5mL盐酸溶液〔50%（V/V）〕，混匀，暗处放置3min，用硫代硫酸钠标准溶液〔c（1/2Na2S2O3）=0.100mol/L〕滴定至浅黄色，加1mL新配置的淀粉指示剂（5g/L），继续滴定至蓝色刚消失为终点，记录所用硫代硫酸钠标准溶液体积。

优胜便携式氨逃逸分析仪使用指南2017年8月8日1.主要设备：氨逃逸采样枪、抽气泵、激光仪、笔记本电脑、万用表、光纤、胶管、红光笔等。

2.使用步骤：（1）首先将采样枪插入烟道测孔，为设备接通电源，保持装置绝对位置和相对位置稳定牢固，为手动调节光路做准备。

（2）连接采样泵。

采样泵→胶管→采样枪，之后开启采样泵，保持进气。

（注意：在调节光路时保持进气，在测试时保持抽气。

当变更测试孔，拔出采样枪时，需开启旁路置换气体。

）（3）连接红光笔，手动调节光路（粗调节）。

连接顺序：红光笔接口→光纤（黄色）采样枪光纤接口。

旋开伴热玻璃盖，将其放置旁边。

（注意：此步骤虽然用于粗调节采样枪光路，但是至关重要，快速准确的调节能明显降低后续操作的难度。

）（4）使用红光对准光路之后，拔出红光笔，包装收好，准备连接激光仪器。

（注意：此步骤仅拔出红光笔一端的光纤接口，保留采样枪一端的光纤连接，切勿拔错接口。

）（5）连接激光仪，细调节光路。

接线顺序：激光仪光纤法兰→光纤（黄色）→采样枪光纤接口1。

连接完毕之后，在采样枪光纤接口2处连接万用表，进行细调节光路，调至“20mA档位”，调节万用表，示数在2.5~3.5mA范围内为宜。

（6）将反射光信号输送到激光仪。

接线顺序：反射光→采样枪光纤接口2→光纤（粉色）→激光仪上部接口。

（7）连接计算机。

接线顺序：激光仪网线接口→网线→个人电脑网线接口。

运行软件LasIRView读取光谱信息。

（注意：此步骤用于验证数据的可靠性以及输出处理，非常重要，不可省略！）（8）拧紧采样枪上端的带有伴热功能的玻璃盖，开启采样泵，开始测试。

（注意：此玻璃盖必须旋紧，确保密封，有利于加快置换气体的纯度与速度。

）（9）采样结束。

在计算机端保存采样数据，将必要的实验数据从主机端下载至个人电脑硬盘备份。

（10）关闭设备，断开电源，整理设备与配件，检查现场是否有遗留物品，待设备冷却后装箱。

（11）试验完毕，试验人员清点设备箱体，安全有序地搬运箱体离开测试地点。

型烟气氨逃逸分析仪安全操作及保养规程1. 引言型烟气氨逃逸分析仪是一种用于检测烟气中氨逃逸浓度的仪器。

本文档旨在向操作人员提供对型烟气氨逃逸分析仪的安全操作指导，并介绍仪器的保养规程，以确保操作人员的安全，并保证仪器的长期稳定运行。

2. 安全操作规程2.1 环境要求在使用型烟气氨逃逸分析仪之前，请确保操作环境符合以下要求：- 温度：操作环境温度应在5°C至40°C之间。

- 湿度：操作环境相对湿度应在20%至80%之间，避免过高湿度对仪器造成损害。

- 噪音：操作环境中噪音应小于80dB，以确保操作人员能够准确听到仪器发出的声音警报。

2.2 仪器准备在操作型烟气氨逃逸分析仪之前，请确保完成以下准备工作： 1. 将仪器放置在水平牢固的平面上，避免在使用过程中发生晃动。

2. 检查电源线是否损坏，确保连接牢固。

3. 检查仪器的传感器和管路是否完好，无损坏或堵塞。

2.3 仪器操作步骤按照以下步骤操作型烟气氨逃逸分析仪： 1. 打开仪器电源，等待仪器启动完成。

2. 根据实际需求，设置仪器的相关参数，如测量范围、单位等。

3. 连接样气进样口，并确保连接牢固、无泄漏。

4.按下开始测量按钮，仪器开始采集样气数据。

5. 等待测量完成后，读取仪器显示屏上的测量结果。

2.4 安全注意事项在使用型烟气氨逃逸分析仪时，务必遵守以下安全注意事项： -避免将仪器置于易爆、易燃物质附近。

- 禁止将仪器接触到高温物体，以免损坏仪器。

- 勿将液体直接倒入样气进样口，以免对仪器造成损坏。

3. 保养规程3.1 定期清洁定期对型烟气氨逃逸分析仪进行清洁，以确保仪器正常工作： 1.使用干净的软布擦拭仪器外壳，避免使用有腐蚀性的溶剂。

2. 清洁仪器的传感器和进样口，可使用清洁剂轻轻擦拭，并用纯净水冲洗干净。

3.2 仪器贮存如果长期不使用型烟气氨逃逸分析仪，应采取以下措施进行妥善贮存： 1. 将仪器放置在清洁、干燥的环境中，避免受潮。

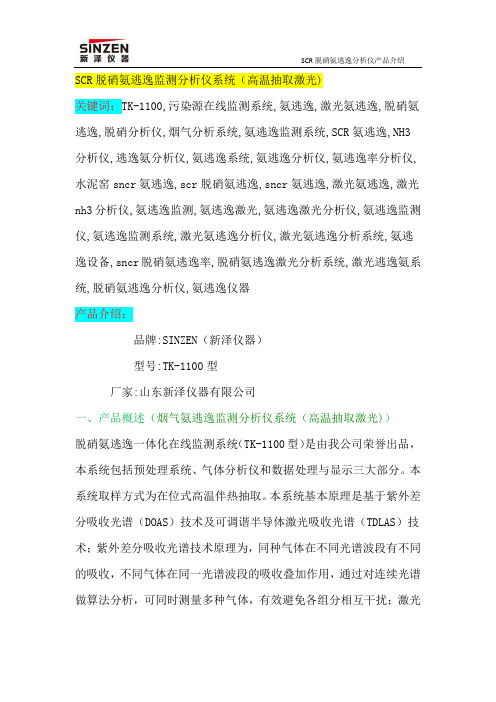

关键词：TK-1100,污染源在线监测系统,氨逃逸,激光氨逃逸,脱硝氨逃逸,脱硝分析仪,烟气分析系统,氨逃逸监测系统,SCR氨逃逸,NH3分析仪,逃逸氨分析仪,氨逃逸系统,氨逃逸分析仪,氨逃逸率分析仪,水泥窑sncr氨逃逸,scr脱硝氨逃逸,sncr氨逃逸,激光氨逃逸,激光nh3分析仪,氨逃逸监测,氨逃逸激光,氨逃逸激光分析仪,氨逃逸监测仪,氨逃逸监测系统,激光氨逃逸分析仪,激光氨逃逸分析系统,氨逃逸设备,sncr脱硝氨逃逸率,脱硝氨逃逸激光分析系统,激光逃逸氨系统,脱硝氨逃逸分析仪,氨逃逸仪器产品介绍：品牌:SINZEN（新泽仪器）型号:TK-1100型厂家:山东新泽仪器有限公司一、产品概述（烟气氨逃逸监测分析仪系统（高温抽取激光)）脱硝氨逃逸一体化在线监测系统（TK-1100型）是由我公司荣誉出品，本系统包括预处理系统、气体分析仪和数据处理与显示三大部分。

本系统取样方式为在位式高温伴热抽取。

本系统基本原理是基于紫外差分吸收光谱（DOAS）技术及可调谐半导体激光吸收光谱（TDLAS）技术；紫外差分吸收光谱技术原理为，同种气体在不同光谱波段有不同的吸收，不同气体在同一光谱波段的吸收叠加作用，通过对连续光谱做算法分析，可同时测量多种气体，有效避免各组分相互干扰；激光光谱气体分析技术已经广泛应用到对于灵敏度、响应时间、背景气体免干扰等有较高要求的各种气体监测领域。

本公司生产的脱硝氨逃逸一体化在线监测系统（TK-1100型）耐用且易于安装，特别适用于众多环保及工业过程气体排放监测，包括燃煤发电厂、铝厂、钢铁厂、冶炼厂、垃圾发电站、水泥厂和化工厂等。

二、氨逃逸形成及危害2.1氨逃逸的形成在大规模燃烧矿物燃料的领域，例如燃煤发电厂，都安装了前燃（pre-combustion)或后燃（postcombustion）NOX控制技术的脱硝装置，后燃NOX控制技术可以是选择性催化还原法(SCR)也可以是选择性非催化还原法(SNCR)，但是无论应用哪种方法，基本原理都是一样的，即都是通过往反应器内注入氨与氮氧化物发生反应，产生水和N2。

氨逃逸分析仪设置说明在对氨逃逸分析仪进行设置之前，首先需要准备以下材料和设备：样品容器、逃逸室、取样装置、水槽、逃逸管、探测器、电源、连接线、计算机和软件。

步骤1：准备工作将氨逃逸分析仪放置在通风良好的实验室内，确保设备周围无易燃物和易爆物。

检查设备是否完好，并检查所有配件是否齐全。

步骤2：设置逃逸室将逃逸室放置在水槽中，确保它充分浸没在水中。

根据实验需求，调整水槽中的水位，确保逃逸室的高度适当。

步骤3：连接设备将逃逸室与样品处理系统连接起来，并检查连接是否牢固。

将逃逸室与探测系统连接起来，并确保连接正确。

步骤4：接通电源将逃逸分析仪连接至电源，并将其打开。

检查仪器的电源指示灯是否亮起，以确认电源连接正常。

步骤5：启动数据处理系统将计算机连接至逃逸分析仪，并启动数据处理软件。

检查计算机与仪器之间的连接是否正常，以便后续数据采集和处理工作。

步骤6：校准仪器根据仪器的使用说明书，进行逃逸分析仪的校准工作。

校准包括零点校准和量程校准。

零点校准是调整仪器使其在没有样品的情况下输出为零。

量程校准是调整仪器使其在样品浓度达到设定值时输出为设定值。

步骤7：样品处理将样品放入样品容器中，并使用取样装置将样品导入逃逸室。

根据实验需求，调整样品处理系统的参数，如温度、压力和流量等，以确保样品处理的准确和稳定。

步骤8：开始测试在样品处理完成后，开始逃逸分析。

启动逃逸分析仪的控制软件，并设置测试参数，如采样时间、采样间隔和采样次数等。

点击开始测试按钮，仪器将开始采集和记录逃逸数据。

步骤9：数据处理测试完成后，将采集到的逃逸数据导入计算机中进行进一步的数据处理。

根据实验需求，使用适当的统计方法和分析工具，对数据进行分析和解读。

总结：氨逃逸分析仪的设置过程需要仔细地按照步骤进行，并确保每个步骤都正确完成。

在设置之前，需要做好准备工作并检查设备是否完好。

在使用过程中，要根据实验需求调整样品处理系统的参数，并进行仪器的校准工作。

7、SICK 氨逃逸监测仪方案介绍：1．GM700 型可调谐二极管激光光谱仪技术说明GM700 型二极管激光光谱仪采用半导体激光二极管作为光源，激光二极管发射的单色光的带宽只有10-4A ，可以避开不同气体吸收光谱的交叉干扰。

激光二极管的温度随着自身工作电流的增加或环境温度的变化而发生变化，使其波长输出发生变化。

通过激光二极管温度控制器的扫描，可以得到与气体吸收光谱一致的激光光谱。

GM700 在光路中插入棱镜将激光分成三个光束：一束进入烟道后被反射回来，称测量光束；一束被棱镜反射回来经过填充测量气体的气室，成参比光束；还有一束反射回来进行光的强度的测量。

通过对三个光束的测量数据的处理，可以计算出被测气体的浓度。

GM700 设计成探头型的结构，发射接收（R/S）单元安装在烟道一侧，激光通过出射窗口进入烟道，被探头前方的反射器折回进入发射接收单元的接收器上。

通过烟道时NH3 的吸收信息保留在光信号中，即测量光束。

探头型的R/S 单元和探头管是通过法兰连接的，一旦连接位置就固定了，整个测量系统成为一个整体。

环境的震动，烟道的热变形对其测量光路不会产生影响。

图1。

可选用防尘型GPP型探头。

探头的测量光路被密封在陶瓷过滤器中，NH3 通过扩散的方式进入光路。

粉尘对光路没有污染。

可以适合于粉尘浓度大于30g/m3的应用场合。

图1 GM700 示意图2．技术参数：•生产厂家：德国SICK 公司•产品型号：GM700•测量原理：双光程激光法•测量范围：NH3: 0-10/5000ppm（量程可根据现场自由选择）•精度：≤•零点漂移：≤ ±1% 满量程/月•量程漂移：≤ ±1% 满量程/ 月•响应时间：≤ 2s•输出信号：4 ～20mA3．基本配置：关于选用单侧式GM700 分析仪用于SCR 脱硝工艺气体分析的优势如下：1、对光优势：由于SCR工艺的烟气工况：粉尘高达30g/m3；温度为350 ℃--430 ℃；水分含量8—14%，SO2：1000mg/m3 以上。

氨逃逸分析仪关于脱硝氨逃逸在线监测系统的发展目前国内脱硝系统陆续投运，但氨逃逸率测量的准确性始终是个问题，以下资料权作抛砖引玉，期望各电厂早日找到可靠的氨逃逸测试装置，免受脱硝负 作用之沉重担忧1、脱硝氨逃逸在线监测系统发展史第一代技术：稀释取样法，代表厂家：热电 （Thermo Fisher ）第二代技术: 原位式激光分析法，代表厂豕：雪迪龙 （Siemens 代理商）；仕富梅（Servomex ）;纳斯克（LaserGas ）;优胜（Unisearch ）;杭州聚光（国产掌握核心技术）第三代技术：抽取式激光分析法，如进口 Horiba 、国内厂家北京莱纳克（国产掌握核心技术）；杭州聚光（研发中）等注：目前国产分析仪存在使用业绩不多，需进一步得到权威的试验院现场进行实际比 对测试验证。

2、氨逃逸监测技术介绍（一） 第一代技术：稀释采样法（1）原理：取样烟气经压缩空气按比例稀释后送入烟气分析仪分析。

分析方法是化!||F ；o»11I:川幽训0"| ------------- 11Dxy ih? App ----- *—J 亠KE :si tin m°儡您沁E 并—:鋭已TB.I Lcttr^d hip ' j.irjjjdf. vowurniuit iTir.fduiiIhiaiarFI E学发光法。

当样品中的NO与03混合时生成激发态的N02与02激发态N02在返回基态时发出红外光。

这种发光的强度与NO的浓度成线性比例关系。

由于该反应只能由NO完成，因此要测量氨逃逸需要把烟气中NH3转化为NO转化过程通过转化炉完成。

样气进入分析仪后分2路：一路经过750 C的不锈钢转化炉，所有的NH3和NO2都被氧化成了NQ然后进入烟气分析仪测得NT （总氮浓度）。

第二路经过氨去除器后得到不含氨的样气。

其中一路经325 C的转化炉把NO2还原成NQ由分析仪测得NOx浓度。
