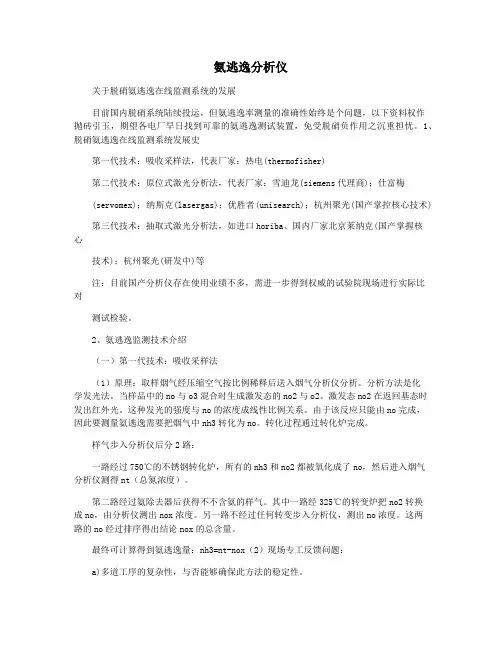

氨逃逸分析仪关于脱硝氨逃逸在线监测系统的发展目前国内脱硝系统陆续投运，但氨逃逸率测量的准确性始终是个问题，以下资料权作抛砖引玉，期望各电厂早日找到可靠的氨逃逸测试装置，免受脱硝负作用之沉重担忧。

1、脱硝氨逃逸在线监测系统发展史第一代技术：吸收采样法，代表厂家：热电(thermofisher)第二代技术：原位式激光分析法，代表厂家：雪迪龙(siemens代理商)；仕富梅(servomex)；纳斯克(lasergas)；优胜者(unisearch)；杭州聚光(国产掌控核心技术)第三代技术：抽取式激光分析法，如进口horiba、国内厂家北京莱纳克(国产掌握核心技术)；杭州聚光(研发中)等注：目前国产分析仪存在使用业绩不多，需进一步得到权威的试验院现场进行实际比对测试检验。

2、氨逃逸监测技术介绍（一）第一代技术：吸收采样法（1）原理：取样烟气经压缩空气按比例稀释后送入烟气分析仪分析。

分析方法是化学发光法。

当样品中的no与o3混合时生成激发态的no2与o2。

激发态no2在返回基态时发出红外光。

这种发光的强度与no的浓度成线性比例关系。

由于该反应只能由no完成，因此要测量氨逃逸需要把烟气中nh3转化为no。

转化过程通过转化炉完成。

样气步入分析仪后分2路：一路经过750℃的不锈钢转化炉，所有的nh3和no2都被氧化成了no，然后进入烟气分析仪测得nt（总氮浓度）。

第二路经过氨除去器后获得不不含氨的样气。

其中一路经325℃的转变炉把no2转换成no，由分析仪测出nox浓度。

另一路不经过任何转变步入分析仪，测出no浓度。

这两路的no经过排序得出结论nox的总含量。

最终可计算得到氨逃逸量：nh3=nt-nox（2）现场专工反馈问题：a)多道工序的复杂性，与否能够确保此方法的稳定性。

b)氨的氧化吸附损失，以及多层计算公式的多变性，能否保证其准确性。

c)整个工序无参考物进行准确性对比，检测数据不可考证。

（3）第一代技术淘汰原因：a)烟气经过750℃转变炉将nh3、no2水解成no,这里存有一个转化率问题，低温下探头和nh3的接触反应、nh3的吸附和氨盐的形成，转化过程中有5%-10%的烟气消耗，导致检测不准确。

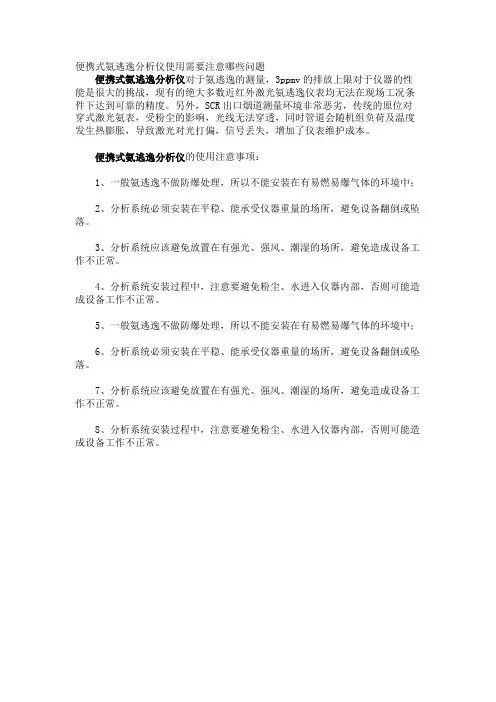

便携式氨逃逸分析仪使用需要注意哪些问题
便携式氨逃逸分析仪对于氨逃逸的测量，3ppmv的排放上限对于仪器的性能是很大的挑战，现有的绝大多数近红外激光氨逃逸仪表均无法在现场工况条件下达到可靠的精度。

另外，SCR出口烟道测量环境非常恶劣，传统的原位对穿式激光氨表，受粉尘的影响，光线无法穿透，同时管道会随机组负荷及温度发生热膨胀，导致激光对光打偏，信号丢失，增加了仪表维护成本。

便携式氨逃逸分析仪的使用注意事项：
1、一般氨逃逸不做防爆处理，所以不能安装在有易燃易爆气体的环境中；
2、分析系统必须安装在平稳、能承受仪器重量的场所，避免设备翻倒或坠落。

3、分析系统应该避免放置在有强光、强风、潮湿的场所，避免造成设备工作不正常。

4、分析系统安装过程中，注意要避免粉尘、水进入仪器内部，否则可能造成设备工作不正常。

5、一般氨逃逸不做防爆处理，所以不能安装在有易燃易爆气体的环境中；
6、分析系统必须安装在平稳、能承受仪器重量的场所，避免设备翻倒或坠落。

7、分析系统应该避免放置在有强光、强风、潮湿的场所，避免造成设备工作不正常。

8、分析系统安装过程中，注意要避免粉尘、水进入仪器内部，否则可能造成设备工作不正常。

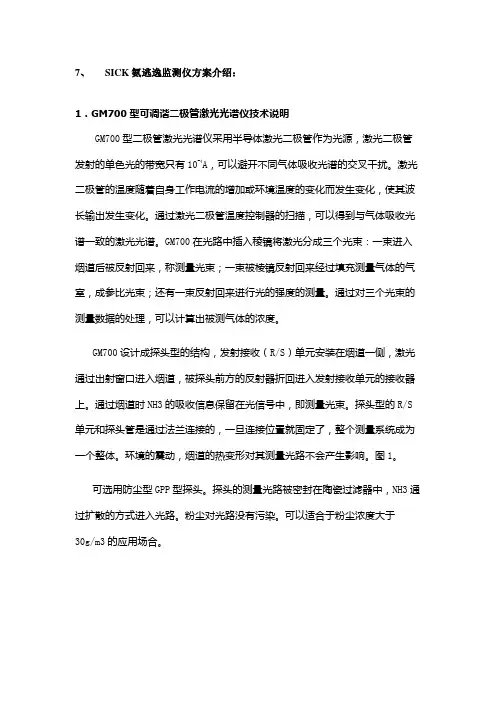

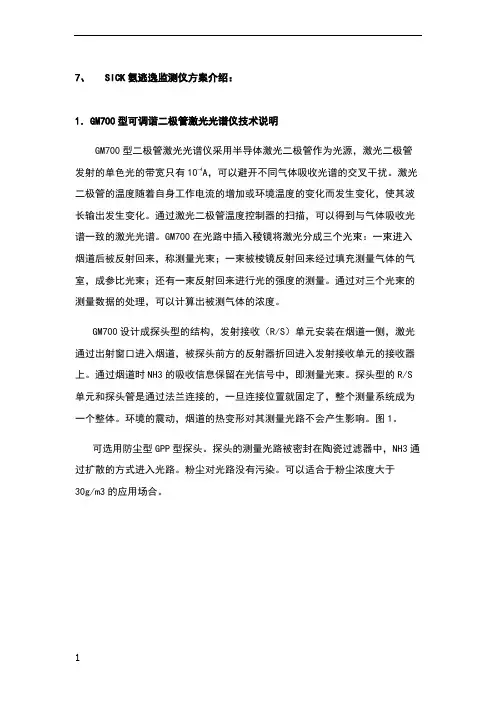

7、SICK氨逃逸监测仪方案介绍：1．GM700型可调谐二极管激光光谱仪技术说明GM700型二极管激光光谱仪采用半导体激光二极管作为光源，激光二极管发射的单色光的带宽只有10-4A，可以避开不同气体吸收光谱的交叉干扰。

激光二极管的温度随着自身工作电流的增加或环境温度的变化而发生变化，使其波长输出发生变化。

通过激光二极管温度控制器的扫描，可以得到与气体吸收光谱一致的激光光谱。

GM700在光路中插入稜镜将激光分成三个光束：一束进入烟道后被反射回来，称测量光束；一束被棱镜反射回来经过填充测量气体的气室，成参比光束；还有一束反射回来进行光的强度的测量。

通过对三个光束的测量数据的处理，可以计算出被测气体的浓度。

GM700设计成探头型的结构，发射接收（R/S）单元安装在烟道一侧，激光通过出射窗口进入烟道，被探头前方的反射器折回进入发射接收单元的接收器上。

通过烟道时NH3的吸收信息保留在光信号中，即测量光束。

探头型的R/S 单元和探头管是通过法兰连接的，一旦连接位置就固定了，整个测量系统成为一个整体。

环境的震动，烟道的热变形对其测量光路不会产生影响。

图1。

可选用防尘型GPP型探头。

探头的测量光路被密封在陶瓷过滤器中，NH3通过扩散的方式进入光路。

粉尘对光路没有污染。

可以适合于粉尘浓度大于30g/m3的应用场合。

图1 GM700示意图2．技术参数：●生产厂家：德国SICK 公司●产品型号：GM700●测量原理：双光程激光法●测量范围：NH3: 0-10/5000ppm（量程可根据现场自由选择）●精度：≤0.3ppm●零点漂移：≤±1% 满量程/月●量程漂移：≤±1% 满量程/月●响应时间：≤2s●输出信号： 4～20mA3．基本配置：关于选用单侧式GM700分析仪用于SCR脱硝工艺气体分析的优势如下：1、对光优势：由于SCR工艺的烟气工况：粉尘高达30g/m3；温度为350 ℃--430 ℃；水分含量8—14%，SO2：1000mg/m3以上。

7、SICK氨逃逸监测仪方案介绍：1．GM700型可调谐二极管激光光谱仪技术说明GM700型二极管激光光谱仪采用半导体激光二极管作为光源，激光二极管发射的单色光的带宽只有10-4A，可以避开不同气体吸收光谱的交叉干扰。

激光二极管的温度随着自身工作电流的增加或环境温度的变化而发生变化，使其波长输出发生变化。

通过激光二极管温度控制器的扫描，可以得到与气体吸收光谱一致的激光光谱。

GM700在光路中插入稜镜将激光分成三个光束：一束进入烟道后被反射回来，称测量光束；一束被棱镜反射回来经过填充测量气体的气室，成参比光束；还有一束反射回来进行光的强度的测量。

通过对三个光束的测量数据的处理，可以计算出被测气体的浓度。

GM700设计成探头型的结构，发射接收（R/S）单元安装在烟道一侧，激光通过出射窗口进入烟道，被探头前方的反射器折回进入发射接收单元的接收器上。

通过烟道时NH3的吸收信息保留在光信号中，即测量光束。

探头型的R/S 单元和探头管是通过法兰连接的，一旦连接位置就固定了，整个测量系统成为一个整体。

环境的震动，烟道的热变形对其测量光路不会产生影响。

图1。

可选用防尘型GPP型探头。

探头的测量光路被密封在陶瓷过滤器中，NH3通过扩散的方式进入光路。

粉尘对光路没有污染。

可以适合于粉尘浓度大于30g/m3的应用场合。

v1.0 可编辑可修改图1 GM700示意图2．技术参数：●生产厂家：德国SICK 公司●产品型号：GM700●测量原理：双光程激光法●测量范围：NH3: 0-10/5000ppm（量程可根据现场自由选择）●精度：≤●零点漂移：≤±1% 满量程/月●量程漂移：≤±1% 满量程/月●响应时间：≤2s●输出信号： 4～20mA3．基本配置：关于选用单侧式GM700分析仪用于SCR脱硝工艺气体分析的优势如下：1、对光优势：由于SCR工艺的烟气工况：粉尘高达30g/m3；温度为350 ℃--430 ℃；水分含量8—14%，SO2：1000mg/m3以上。

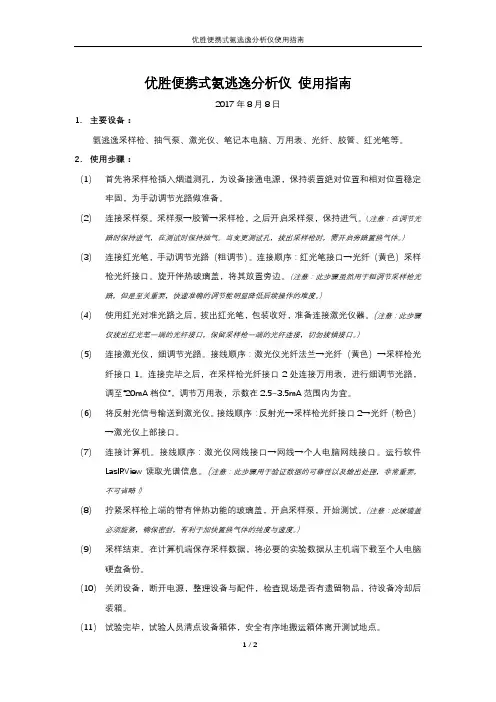

优胜便携式氨逃逸分析仪使用指南2017年8月8日1.主要设备：氨逃逸采样枪、抽气泵、激光仪、笔记本电脑、万用表、光纤、胶管、红光笔等。

2.使用步骤：（1）首先将采样枪插入烟道测孔，为设备接通电源，保持装置绝对位置和相对位置稳定牢固，为手动调节光路做准备。

（2）连接采样泵。

采样泵→胶管→采样枪，之后开启采样泵，保持进气。

（注意：在调节光路时保持进气，在测试时保持抽气。

当变更测试孔，拔出采样枪时，需开启旁路置换气体。

）（3）连接红光笔，手动调节光路（粗调节）。

连接顺序：红光笔接口→光纤（黄色）采样枪光纤接口。

旋开伴热玻璃盖，将其放置旁边。

（注意：此步骤虽然用于粗调节采样枪光路，但是至关重要，快速准确的调节能明显降低后续操作的难度。

）（4）使用红光对准光路之后，拔出红光笔，包装收好，准备连接激光仪器。

（注意：此步骤仅拔出红光笔一端的光纤接口，保留采样枪一端的光纤连接，切勿拔错接口。

）（5）连接激光仪，细调节光路。

接线顺序：激光仪光纤法兰→光纤（黄色）→采样枪光纤接口1。

连接完毕之后，在采样枪光纤接口2处连接万用表，进行细调节光路，调至“20mA档位”，调节万用表，示数在2.5~3.5mA范围内为宜。

（6）将反射光信号输送到激光仪。

接线顺序：反射光→采样枪光纤接口2→光纤（粉色）→激光仪上部接口。

（7）连接计算机。

接线顺序：激光仪网线接口→网线→个人电脑网线接口。

运行软件LasIRView读取光谱信息。

（注意：此步骤用于验证数据的可靠性以及输出处理，非常重要，不可省略！）（8）拧紧采样枪上端的带有伴热功能的玻璃盖，开启采样泵，开始测试。

（注意：此玻璃盖必须旋紧，确保密封，有利于加快置换气体的纯度与速度。

）（9）采样结束。

在计算机端保存采样数据，将必要的实验数据从主机端下载至个人电脑硬盘备份。

（10）关闭设备，断开电源，整理设备与配件，检查现场是否有遗留物品，待设备冷却后装箱。

（11）试验完毕，试验人员清点设备箱体，安全有序地搬运箱体离开测试地点。

氨逃逸分析仪设置说明在对氨逃逸分析仪进行设置之前，首先需要准备以下材料和设备：样品容器、逃逸室、取样装置、水槽、逃逸管、探测器、电源、连接线、计算机和软件。

步骤1：准备工作将氨逃逸分析仪放置在通风良好的实验室内，确保设备周围无易燃物和易爆物。

检查设备是否完好，并检查所有配件是否齐全。

步骤2：设置逃逸室将逃逸室放置在水槽中，确保它充分浸没在水中。

根据实验需求，调整水槽中的水位，确保逃逸室的高度适当。

步骤3：连接设备将逃逸室与样品处理系统连接起来，并检查连接是否牢固。

将逃逸室与探测系统连接起来，并确保连接正确。

步骤4：接通电源将逃逸分析仪连接至电源，并将其打开。

检查仪器的电源指示灯是否亮起，以确认电源连接正常。

步骤5：启动数据处理系统将计算机连接至逃逸分析仪，并启动数据处理软件。

检查计算机与仪器之间的连接是否正常，以便后续数据采集和处理工作。

步骤6：校准仪器根据仪器的使用说明书，进行逃逸分析仪的校准工作。

校准包括零点校准和量程校准。

零点校准是调整仪器使其在没有样品的情况下输出为零。

量程校准是调整仪器使其在样品浓度达到设定值时输出为设定值。

步骤7：样品处理将样品放入样品容器中，并使用取样装置将样品导入逃逸室。

根据实验需求，调整样品处理系统的参数，如温度、压力和流量等，以确保样品处理的准确和稳定。

步骤8：开始测试在样品处理完成后，开始逃逸分析。

启动逃逸分析仪的控制软件，并设置测试参数，如采样时间、采样间隔和采样次数等。

点击开始测试按钮，仪器将开始采集和记录逃逸数据。

步骤9：数据处理测试完成后，将采集到的逃逸数据导入计算机中进行进一步的数据处理。

根据实验需求，使用适当的统计方法和分析工具，对数据进行分析和解读。

总结：氨逃逸分析仪的设置过程需要仔细地按照步骤进行，并确保每个步骤都正确完成。

在设置之前，需要做好准备工作并检查设备是否完好。

在使用过程中，要根据实验需求调整样品处理系统的参数，并进行仪器的校准工作。

氨逃逸在线分析仪安全操作及保养规程概述氨逃逸在线分析仪是一种用于检测氨逃逸的设备，主要应用于化肥厂、动物饲料厂、印染厂、水处理厂等行业。

为了确保设备的正常运转和使用，我们必须注意安全操作和保养规程。

安全操作规程1. 检查设备在进行氨逃逸在线分析仪检测之前，必须首先检查设备是否正常。

需要检查设备的电源接线和地线是否安全可靠，检查氨气检测器的传感器和电路是否损坏。

如果发现异常现象，应该停止使用并及时联系生产厂家或维修人员进行维修。

2. 使用个人防护装备在进行氨逃逸在线分析仪检测时，需要佩戴适合的个人防护装备。

建议使用防护手套、口罩、护目镜和防护鞋等防护用品，以避免对人身安全产生不良影响。

3. 选择合适的工作环境氨逃逸在线分析仪应该在室外或通风良好的地方进行检测。

如果在室内进行检测，需要确保室内通风良好，避免出现氨气浓度过高的情况。

4. 避免火源和静电使用氨逃逸在线分析仪时必须避免使用明火，并严格禁止直接充电、使用易燃溶剂等操作，以防止出现火灾等危险。

5. 正确操作设备操作设备时，必须按照操作手册的要求进行操作。

禁止随意更改参数设置、断开或更改电线等行为，以避免对设备造成不可逆损害。

6. 废弃处理废弃设备时，必须遵循环境保护法规，不可随意丢弃。

应借助专业机构或废物回收公司进行处理，以避免对环境造成污染。

保养规程1. 定期清洗设备设备使用一段时间后，会因积尘而影响仪器精度，应该定期进行清洗。

清洗时需要使用清洁剂，并用干布轻轻擦拭，不能使用有机溶剂和硬物擦洗，更不能使用水冲洗。

2. 定期更换传感器设备的传感器寿命较短，一般需要定期更换。

通常建议传感器使用时间不要超过6个月。

更换传感器时，要严格按照产品说明书上的步骤进行操作。

3. 定期校准仪器为确保设备的准确性，应定期校准仪器。

一般建议每3个月校准一次，具体时间间隔可以根据实际情况进行调整。

4. 防止震动设备应置放在平稳、干燥的环境中。

不要将设备安装在震动或磁场较强的地方，以免影响仪器的稳定性和准确性。

氨逃逸分析仪范文
氨逃逸分析仪的工作原理是基于化学吸收法。

首先，将待测氨气通过光学传感器和流体传感器引入分析仪，然后通过分析仪内的吸收液进行化学反应。

氨气与吸收液中的试剂发生反应，生成离子物质，离子物质的浓度与氨气浓度成正比。

最后，通过检测离子物质的浓度变化，进而得到氨气的浓度。

氨逃逸分析仪的应用领域广泛。

首先，在化工行业中，氨气常用于制氨、氨纶等生产过程中。

通过使用氨逃逸分析仪，可以实时监测氨气的逃逸情况，确保生产环境的安全。

其次，在制盐行业中，氨气用于制备离子膜电解槽中的溴气。

逃逸的氨气会对环境和工人的健康造成危害，使用氨逃逸分析仪可以有效地检测和控制氨气的释放。

此外，氨逃逸分析仪还可以应用于石化、印染、环保等行业中。

随着环保意识的增强和法规的日益完善，氨逃逸分析仪具有广阔的发展前景。

首先，对于企业来说，持续监测氨气的释放和逃逸，符合环保要求，有助于保护生产环境和员工的健康。

其次，氨逃逸分析仪可以帮助企业节约成本。

通过实时监测和控制氨气的逃逸情况，企业能够合理使用氨气，减少资源浪费。

最后，随着技术的不断革新和市场需求的不断增加，氨逃逸分析仪的性能将得到进一步提升，从而在更多的领域得到应用。

综上所述，氨逃逸分析仪是一种重要的仪器设备，用于监测和控制氨气的逃逸情况。

它的工作原理基于化学吸收法，应用领域广泛，并且具有良好的发展前景。

随着环保意识的增强和法规的日益完善，氨逃逸分析仪将会在各行业中得到更广泛的应用。

氨逃逸技术方案7、SICK氨逃逸监测仪方案介绍：1．GM700型可调谐二极管激光光谱仪技术说明GM700型二极管激光光谱仪采用半导体激光二极管作为光源，激光二极管发射的单色光的带宽只有10-4A，可以避开不同气体吸收光谱的交叉干扰。

激光二极管的温度随着自身工作电流的增加或环境温度的变化而发生变化，使其波长输出发生变化。

通过激光二极管温度控制器的扫描，可以得到与气体吸收光谱一致的激光光谱。

GM700在光路中插入稜镜将激光分成三个光束：一束进入烟道后被反射回来，称测量光束；一束被棱镜反射回来经过填充测量气体的气室，成参比光束；还有一束反射回来进行光的强度的测量。

通过对三个光束的测量数据的处理，可以计算出被测气体的浓度。

GM700设计成探头型的结构，发射接收（R/S）单元安装在烟道一侧，激光通过出射窗口进入烟道，被探头前方的反射器折回进入发射接收单元的接收器上。

通过烟道时NH3的吸收信息保留在光信号中，即测量光束。

探头型的R/S 单元和探头管是通过法兰连接的，一旦连接位置就固定了，整个测量系统成为一个整体。

环境的震动，烟道的热变形对其测量光路不会产生影响。

图1。

可选用防尘型GPP型探头。

探头的测量光路被密封在陶瓷过滤器中，NH3通过扩散的方式进入光路。

粉尘对光路没有污染。

可以适合于粉尘浓度大于30g/m3的应用场合。

图1 GM700示意图2．技术参数：●生产厂家：德国SICK 公司●产品型号：GM700●测量原理：双光程激光法●测量范围：NH3: 0-10/5000ppm（量程可根据现场自由选择）●精度：≤0.3ppm●零点漂移：≤±1% 满量程/月●量程漂移：≤±1% 满量程/月●响应时间：≤2s●输出信号： 4～20mA3．基本配置：关于选用单侧式GM700分析仪用于SCR脱硝工艺气体分析的优势如下：1、对光优势：由于SCR工艺的烟气工况：粉尘高达30g/m3；温度为350 ℃--430 ℃；水分含量8—14%，SO2：1000mg/m3以上。

氨逃逸分析仪关于脱硝氨逃逸在线监测系统的发展目前国内脱硝系统陆续投运，但氨逃逸率测量的准确性始终是个问题，以下资料权作抛砖引玉，期望各电厂早日找到可靠的氨逃逸测试装置，免受脱硝负 作用之沉重担忧1、脱硝氨逃逸在线监测系统发展史第一代技术：稀释取样法，代表厂家：热电 （Thermo Fisher ）第二代技术: 原位式激光分析法，代表厂豕：雪迪龙 （Siemens 代理商）；仕富梅（Servomex ）;纳斯克（LaserGas ）;优胜（Unisearch ）;杭州聚光（国产掌握核心技术）第三代技术：抽取式激光分析法，如进口 Horiba 、国内厂家北京莱纳克（国产掌握核心技术）；杭州聚光（研发中）等注：目前国产分析仪存在使用业绩不多，需进一步得到权威的试验院现场进行实际比 对测试验证。

2、氨逃逸监测技术介绍（一） 第一代技术：稀释采样法（1）原理：取样烟气经压缩空气按比例稀释后送入烟气分析仪分析。

分析方法是化!||F ；o»11I:川幽训0"| ------------- 11Dxy ih? App ----- *—J 亠KE :si tin m°儡您沁E 并—:鋭已TB.I Lcttr^d hip ' j.irjjjdf. vowurniuit iTir.fduiiIhiaiarFI E学发光法。

当样品中的NO与03混合时生成激发态的N02与02激发态N02在返回基态时发出红外光。

这种发光的强度与NO的浓度成线性比例关系。

由于该反应只能由NO完成，因此要测量氨逃逸需要把烟气中NH3转化为NO转化过程通过转化炉完成。

样气进入分析仪后分2路：一路经过750 C的不锈钢转化炉，所有的NH3和NO2都被氧化成了NQ然后进入烟气分析仪测得NT （总氮浓度）。

第二路经过氨去除器后得到不含氨的样气。

其中一路经325 C的转化炉把NO2还原成NQ由分析仪测得NOx浓度。
