透明氧化铁的制备

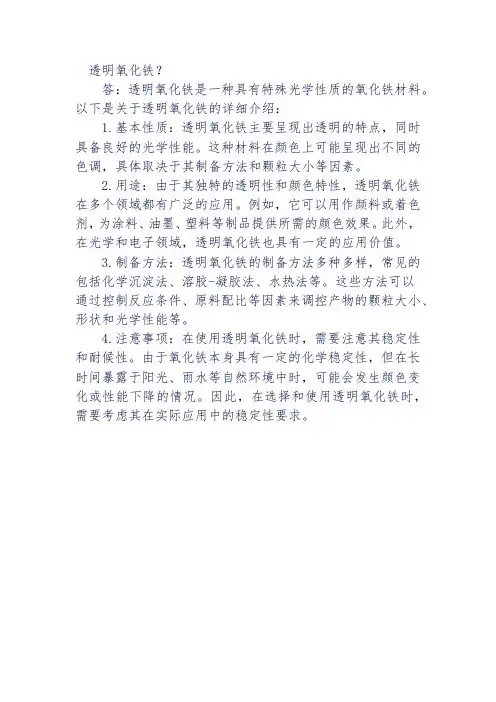

透明氧化铁？
答：透明氧化铁是一种具有特殊光学性质的氧化铁材料。

以下是关于透明氧化铁的详细介绍：
1.基本性质：透明氧化铁主要呈现出透明的特点，同时具备良好的光学性能。

这种材料在颜色上可能呈现出不同的色调，具体取决于其制备方法和颗粒大小等因素。

2.用途：由于其独特的透明性和颜色特性，透明氧化铁在多个领域都有广泛的应用。

例如，它可以用作颜料或着色剂，为涂料、油墨、塑料等制品提供所需的颜色效果。

此外，在光学和电子领域，透明氧化铁也具有一定的应用价值。

3.制备方法：透明氧化铁的制备方法多种多样，常见的包括化学沉淀法、溶胶-凝胶法、水热法等。

这些方法可以
通过控制反应条件、原料配比等因素来调控产物的颗粒大小、形状和光学性能等。

4.注意事项：在使用透明氧化铁时，需要注意其稳定性和耐候性。

由于氧化铁本身具有一定的化学稳定性，但在长时间暴露于阳光、雨水等自然环境中时，可能会发生颜色变化或性能下降的情况。

因此，在选择和使用透明氧化铁时，需要考虑其在实际应用中的稳定性要求。

纳米透明氧化铁分散体百科1. 前言纳米透明氧化铁分散体是一种具有广泛应用潜力的纳米材料。

本百科将为您介绍纳米透明氧化铁分散体的定义、制备方法、特性以及应用领域等方面的知识。

2. 定义纳米透明氧化铁分散体是指将纳米级透明氧化铁颗粒分散在溶液或其他介质中形成的一种分散体系。

纳米透明氧化铁颗粒的尺寸通常在1-100纳米之间，具有较高的比表面积和特殊的物理化学性质。

3. 制备方法纳米透明氧化铁分散体的制备方法多种多样，常见的方法包括溶剂热法、溶胶-凝胶法、水热法、共沉淀法等。

3.1 溶剂热法溶剂热法是通过在有机溶剂中反应生成纳米透明氧化铁颗粒。

该方法具有操作简单、适用范围广等优点。

3.2 溶胶-凝胶法溶胶-凝胶法是通过将适当的前驱体在溶液中形成胶体，然后通过热处理使其凝胶成固体。

该方法制备的纳米透明氧化铁分散体具有较好的分散性和稳定性。

3.3 水热法水热法是利用高温高压的水环境中进行反应合成纳米透明氧化铁分散体。

该方法具有反应速度快、纳米颗粒尺寸可控等优点。

3.4 共沉淀法共沉淀法是通过在溶液中加入适当的沉淀剂，使纳米透明氧化铁颗粒沉淀出来。

该方法制备的纳米透明氧化铁分散体具有较好的形貌和分散性。

4. 特性纳米透明氧化铁分散体具有以下特性：4.1 尺寸效应纳米透明氧化铁颗粒的尺寸在纳米级别，具有较高的比表面积和表面活性。

这使得纳米透明氧化铁分散体在催化、吸附等方面具有独特的性能。

4.2 光学性质纳米透明氧化铁分散体具有良好的光学性质，包括高透明度、低吸收率和高折射率等。

这使得纳米透明氧化铁分散体在光学器件、光电子学等领域具有广泛应用。

4.3 磁性纳米透明氧化铁分散体具有较强的磁性，在磁性材料、磁共振成像等领域有着重要的应用价值。

4.4 化学稳定性纳米透明氧化铁分散体具有较好的化学稳定性，在各种环境条件下都能保持其特性。

5. 应用领域纳米透明氧化铁分散体在多个领域具有广泛的应用潜力，包括但不限于以下几个方面：5.1 生物医学纳米透明氧化铁分散体在生物医学领域具有重要的应用价值，可用于磁共振成像、药物传输、肿瘤治疗等方面。

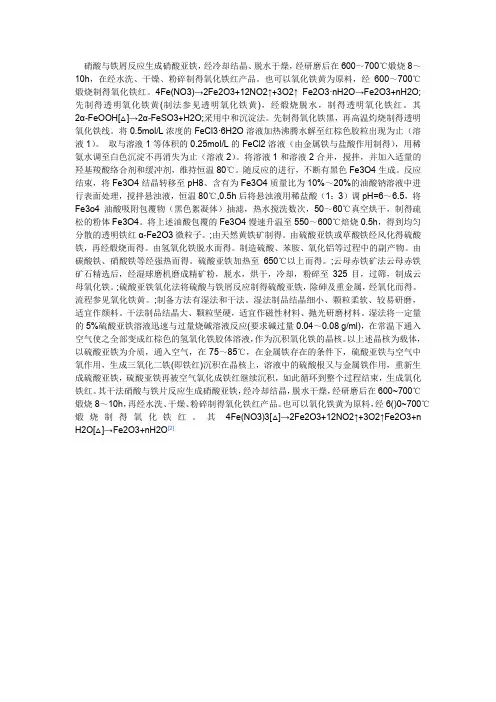

硝酸与铁屑反应生成硝酸亚铁，经冷却结晶、脱水干燥，经研磨后在600～700℃煅烧8～10h，在经水洗、干燥、粉碎制得氧化铁红产品。

也可以氧化铁黄为原料，经600～700℃煅烧制得氧化铁红。

4Fe(NO3)→2Fe2O3+12NO2↑+3O2↑ Fe2O3·nH2O→Fe2O3+nH2O;先制得透明氧化铁黄(制法参见透明氧化铁黄)，经煅烧脱水，制得透明氧化铁红。

其2α-FeOOH[△]→2α-FeSO3+H2O;采用中和沉淀法。

先制得氧化铁黑，再高温灼烧制得透明氧化铁线。

将0.5mol/L浓度的FeCl3·6H2O溶液加热沸腾水解至红棕色胶粒出现为止（溶液1）。

取与溶液1等体积的0.25mol/L的FeCl2溶液（由金属铁与盐酸作用制得），用稀氨水调至白色沉淀不再消失为止（溶液2）。

将溶液1和溶液2合并，搅拌，并加入适量的羟基羧酸络合剂和缓冲剂，维持恒温80℃。

随反应的进行，不断有黑色Fe3O4生成。

反应结束，将Fe3O4结晶转移至pH8、含有为Fe3O4质量比为10%～20%的油酸钠溶液中进行表面处理，搅拌悬浊液，恒温80℃,0.5h后将悬浊液用稀盐酸（1：3）调pH=6～6.5，将Fe3o4油酸吸附包覆物（黑色絮凝体）抽滤，热水搅洗数次，50～60℃真空烘干，制得疏松的粉体Fe3O4。

将上述油酸包覆的Fe3O4慢速升温至550～600℃焙烧0.5h，得到均匀分散的透明铁红α-Fe2O3微粒子。

;由天然黄铁矿制得。

由硫酸亚铁或草酸铁经风化得硫酸铁，再经煅烧而得。

由氢氧化铁脱水而得。

制造硫酸、苯胺、氧化铝等过程中的副产物。

由碳酸铁、硝酸铁等经强热而得。

硫酸亚铁加热至650℃以上而得。

;云母赤铁矿法云母赤铁矿石精选后，经湿球磨机磨成精矿粉，脱水，烘干，冷却，粉碎至325目，过筛，制成云母氧化铁。

;硫酸亚铁氧化法将硫酸与铁屑反应制得硫酸亚铁，除砷及重金属，经氧化而得。

流程参见氧化铁黄。

氧化铁的制备和包覆摘要随着高科技的快速发展和对新材料迫切需要，氧化铁制备技术及应用开发已经越来越得到重视。

为此叙述了氧化铁制备方法，分析了不同制备工艺优缺点。

采用酸浸法来处理高硅铁尾矿，从而制备工业原料Fe2O3，其最佳工艺条件是: 反应时间90min，反应温度在100℃，铁尾矿中粒径为6.19µm，其盐酸的体积分数为60%。

制备Fe2O3产率(所得产品中Fe2O3的质量占原来铁尾矿中Fe2O3质量的比例)为79%，其品质符合国标中氧化铁红颜料要求。

采用凝胶-溶胶法在氧化铁的表面包覆纳米二氧化硅来对其进行改性。

使用红外光谱来确定二氧化硅是否已经包覆于氧化铁的表面。

氧化铁被纳米二氧化硅包覆后，其表面有纳米材料特性，提高了氧化铁的疏水性和耐热性，所以极大地增强涂层耐腐蚀性能。

关键词：氧化铁；高硅铁尾矿；制备；纳米二氧化硅；包覆AbstractWith the rapid development of high technology and new materials for urgent need, iron oxide preparation technology and application development already more and more get attention. For this describes the iron oxide preparation method, this paper analyzes the advantages and disadvantages of different preparation process. The acid leaching to deal with high ferrosilicon tailings, and industrial raw materials preparation Fe2O3, the optimum technological conditions is: 90 min reaction time, reaction temperature in 100 ℃, the iron tailings of particle size of 6.19 µm, its volume fraction of hydrochloric acid for 60%. Preparation Fe2O3 yield (income in the quality of the products of Fe2O3 for iron tailings of Fe2O3 quality ratio) was 79%, the quality of iron oxide red pigment oxidation meet the national requirements. The gel-sol method in the surface of the iron oxide coated the nano-silica on modification. Use infrared spectrum to determine whether the silica coated in iron oxide has the surface. Iron oxide coated by nano-silica, its surface is nano material characteristics, improve the iron oxide of hydrophobic and heat resistance, so greatly enhance coating corrosion resistance performance.Keywords: iron oxide; High ferrosilicon tailings; Preparation; Nano-silica; coated目录摘要 (I)Abstract............................................................................................................................... I I1 引言 (1)2 氧化铁制备的方法 (2)2.1 干法 (2)2.1.1 热分解法 (2)2.1.2 焙烧法 (2)2.1.3 鲁式法(Ruthner) (3)2.2 湿法 (3)2.2.1 空气氧化法 (4)2.2.2 溶胶−凝胶法(Sol-gel) (4)2.2.3 水解法 (5)2.2.4 包核法 (6)2.2.5 沉淀法 (7)2.2.6 催化法 (7)2.2.7水热法 (8)3 氧化铁的制备 (9)3.1 实验材料 (9)3.2实验方法 (9)3.3 结果与讨论 (10)3.3.1 滤液中的铁质量分数受盐酸体积分数的影响 (10)3.3.2 滤液中的铁质量分数受反应时间的影响 (10)3.3.3 滤液中的铁质量分数受到反应温度的影响 (11)3.3.4 滤液中的铁质量分数受到铁尾矿的中位粒径影响 (11)3.3.5 酸浸渣分析 (12)3.3.6 铁产品Fe2O3的分析 (12)4 氧化铁的包覆 (13)4.1试验药品 (13)4.2试验仪器 (13)4.3试验过程 (13)4.3.1包覆原理 (13)4.3.2二氧化硅包覆氧化铁的填料配置 (13)4.3.3制备涂层 (14)4.4实验结果 (14)4.4.1 红外光谱分析 (14)4.4.2 TG分析 (14)5 结论 (15)参考文献 (16)谢辞 (18)1 引言氧化铁的化学性质稳定，具有很好的耐光性，催化活性高，耐候性及对紫外线的屏蔽性。

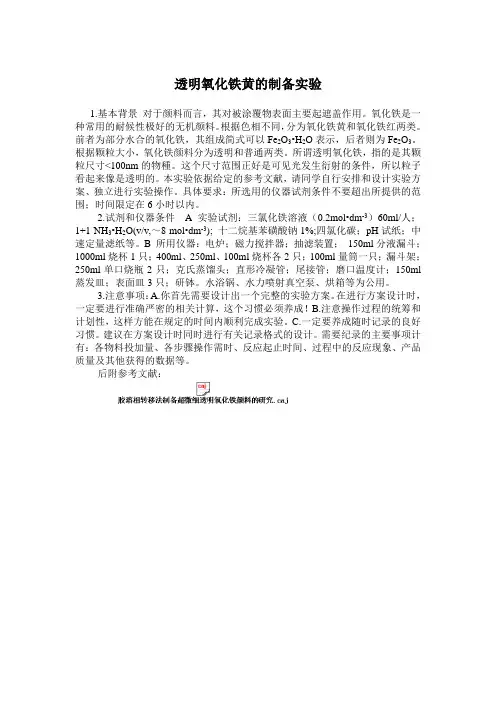

透明氧化铁黄的制备实验1.基本背景对于颜料而言，其对被涂覆物表面主要起遮盖作用。

氧化铁是一种常用的耐候性极好的无机颜料。

根据色相不同，分为氧化铁黄和氧化铁红两类。

前者为部分水合的氧化铁，其组成简式可以Fe2O3•H2O表示，后者则为Fe2O3。

根据颗粒大小，氧化铁颜料分为透明和普通两类。

所谓透明氧化铁，指的是其颗粒尺寸<100nm的物種。

这个尺寸范围正好是可见光发生衍射的条件，所以粒子看起来像是透明的。

本实验依据给定的参考文献，请同学自行安排和设计实验方案、独立进行实验操作。

具体要求：所选用的仪器试剂条件不要超出所提供的范围；时间限定在6小时以内。

2.试剂和仪器条件A实验试剂：三氯化铁溶液（0.2mol•dm-3）60ml/人；1+1 NH3•H2O(v/v,～8 mol•dm-3); 十二烷基苯磺酸钠1%;四氯化碳；pH试纸；中速定量滤纸等。

B 所用仪器：电炉；磁力搅拌器；抽滤装置；150ml分液漏斗；1000ml烧杯1只；400ml、250ml、100ml烧杯各2只；100ml量筒一只；漏斗架；250ml单口烧瓶2只；克氏蒸馏头；直形冷凝管；尾接管；磨口温度计；150ml 蒸发皿；表面皿3只；研钵。

水浴锅、水力喷射真空泵、烘箱等为公用。

3.注意事项：A.你首先需要设计出一个完整的实验方案。

在进行方案设计时，一定要进行准确严密的相关计算，这个习惯必须养成！B.注意操作过程的统筹和计划性，这样方能在规定的时间内顺利完成实验。

C.一定要养成随时记录的良好习惯。

建议在方案设计时同时进行有关记录格式的设计。

需要纪录的主要事项计有：各物料投加量、各步骤操作需时、反应起止时间、过程中的反应现象、产品质量及其他获得的数据等。

后附参考文献：。

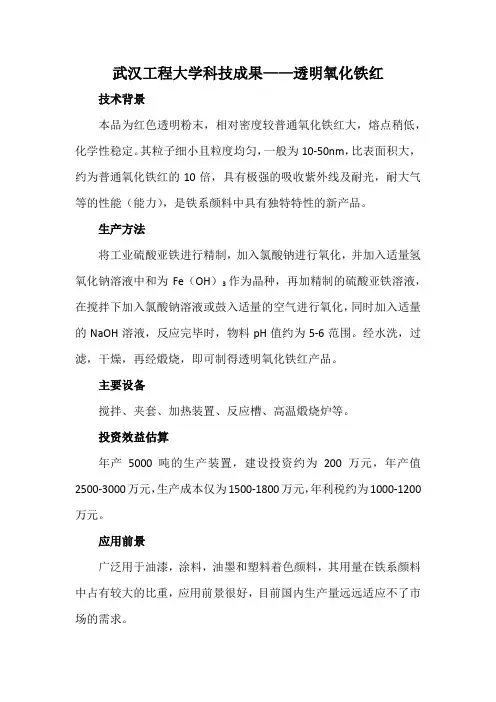

武汉工程大学科技成果——透明氧化铁红技术背景
本品为红色透明粉末，相对密度较普通氧化铁红大，熔点稍低，化学性稳定。

其粒子细小且粒度均匀，一般为10-50nm，比表面积大，约为普通氧化铁红的10倍，具有极强的吸收紫外线及耐光，耐大气等的性能（能力），是铁系颜料中具有独特特性的新产品。

生产方法
将工业硫酸亚铁进行精制，加入氯酸钠进行氧化，并加入适量氢氧化钠溶液中和为Fe（OH）3作为晶种，再加精制的硫酸亚铁溶液，在搅拌下加入氯酸钠溶液或鼓入适量的空气进行氧化，同时加入适量的NaOH溶液，反应完毕时，物料pH值约为5-6范围。

经水洗，过滤，干燥，再经煅烧，即可制得透明氧化铁红产品。

主要设备
搅拌、夹套、加热装置、反应槽、高温煅烧炉等。

投资效益估算
年产5000吨的生产装置，建设投资约为200万元，年产值2500-3000万元，生产成本仅为1500-1800万元，年利税约为1000-1200万元。

应用前景
广泛用于油漆，涂料，油墨和塑料着色颜料，其用量在铁系颜料中占有较大的比重，应用前景很好，目前国内生产量远远适应不了市场的需求。
