板框压滤机操作流程
板框压滤机操作流程
一、准备工作：
1.确保所有安全限制装置完好有效；
2.电气中接接线、把手安装及操作手柄等都已按设计要求安装完毕；
3.检查电源电压、机械部件及仪器仪表是否正常；
4.确认设定仪器仪表的正常工作参数；
5.清洁机器外表及周围环境；
6.检查过滤材料是否全新，放入压滤机中。
二、启动步骤：
1.重新检查安全限制装置有效，开关位置放在“开”位置；
2.控制面板上使用启动按钮启动压滤机；
3.压滤机开机后，查看所有仪器仪表是否正常，确保机器正常工作。
三、停机步骤：
1.在控制面板上使用停止按钮停止压滤机；
2.把开关放在“关”位置；
3.确保过滤材料外露，离开机房前检查机器外表及周围环境是否有安全隐患。
四、注意事项：
1.检查时不得使用手触摸任何电气部件；
2.过滤材料应新品使用，不得重复使用；
3.停机时应将所有电气安全限制装置放在开的位置；
4.压滤机运行前后应检查机器各个部件是否正常；
5.应正确操作，以免发生意外。
板框压滤机的工作原理引言概述：板框压滤机是一种常见的固液分离设备，广泛应用于化工、食品、制药等行业。
其工作原理是利用一定压力将固体颗粒和液体进行分离，使固体颗粒形成滤饼，从而实现固液分离的目的。
下面将详细介绍板框压滤机的工作原理。
一、滤料填充阶段1.1 在板框压滤机的工作过程中，首先需要将滤料填充到滤板之间的空隙中。
1.2 滤料填充阶段的目的是形成一个均匀的滤层，以确保固液分离的效果。
1.3 填充滤料时需要注意控制填料的均匀性和密度，避免出现堵塞或漏滤的情况。
二、加压过程2.1 在滤料填充完成后，板框压滤机会施加一定的压力，使固体颗粒在滤料中进行过滤。
2.2 加压过程中，液体会通过滤料的孔隙流出，而固体颗粒则会被滞留在滤料中形成滤饼。
2.3 加压过程需要根据不同的物料性质和要求进行调整，以确保固液分离效果最佳。
三、洗涤阶段3.1 滤饼形成后，需要对其进行洗涤，以去除残留的固体颗粒和杂质。
3.2 洗涤阶段通常采用清水或其他溶剂进行，通过再次加压或其他方式将洗涤液注入到滤饼中进行清洗。
3.3 洗涤阶段的目的是提高固液分离的效率，确保滤饼的质量符合要求。
四、脱水阶段4.1 经过洗涤后，滤饼中仍然含有一定量的水分，需要进行脱水处理。
4.2 脱水阶段通常采用加热或加压等方式，将滤饼中的水分蒸发或挤出，使其达到所需的干燥程度。
4.3 脱水阶段的目的是提高固体颗粒的干燥度，以便后续的处理或利用。
五、脱料和清洗5.1 在固液分离完成后，需要将滤料从板框压滤机中取出，并进行清洗和维护。
5.2 脱料和清洗阶段需要注意操作规范，以避免对设备造成损坏或影响下次使用。
5.3 定期对板框压滤机进行清洗和维护，可以延长设备的使用寿命，保证其正常工作。

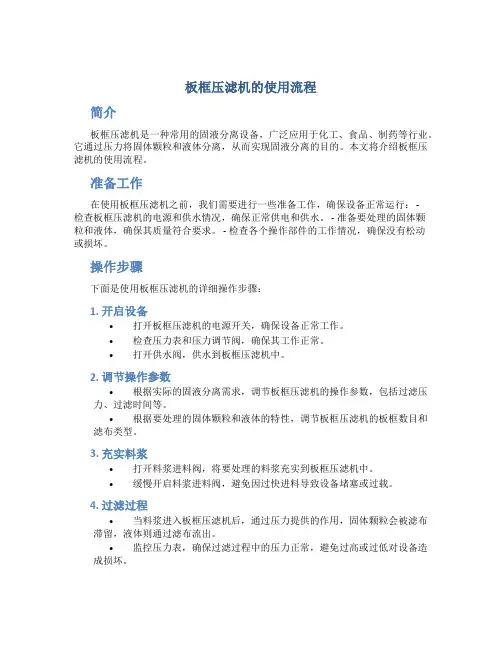

板框压滤机的使用流程简介板框压滤机是一种常用的固液分离设备，广泛应用于化工、食品、制药等行业。
它通过压力将固体颗粒和液体分离，从而实现固液分离的目的。
本文将介绍板框压滤机的使用流程。
准备工作在使用板框压滤机之前，我们需要进行一些准备工作，确保设备正常运行： -检查板框压滤机的电源和供水情况，确保正常供电和供水。
- 准备要处理的固体颗粒和液体，确保其质量符合要求。
- 检查各个操作部件的工作情况，确保没有松动或损坏。
操作步骤下面是使用板框压滤机的详细操作步骤：1. 开启设备•打开板框压滤机的电源开关，确保设备正常工作。
•检查压力表和压力调节阀，确保其工作正常。
•打开供水阀，供水到板框压滤机中。
2. 调节操作参数•根据实际的固液分离需求，调节板框压滤机的操作参数，包括过滤压力、过滤时间等。
•根据要处理的固体颗粒和液体的特性，调节板框压滤机的板框数目和滤布类型。
3. 充实料浆•打开料浆进料阀，将要处理的料浆充实到板框压滤机中。
•缓慢开启料浆进料阀，避免因过快进料导致设备堵塞或过载。
4. 过滤过程•当料浆进入板框压滤机后，通过压力提供的作用，固体颗粒会被滤布滞留，液体则通过滤布流出。
•监控压力表，确保过滤过程中的压力正常，避免过高或过低对设备造成损坏。
5. 换布操作•当滤布堵塞或需要更换时，停机进行换布操作。
•关闭料浆进料阀和供水阀，确保安全。
•拆卸旧滤布，清洗板框压滤机内部，然后安装新滤布。
•检查新滤布的安装情况，确保紧固牢固。
6. 完成过滤•当固液分离过程完成后，关闭料浆进料阀。
•等待液体全部流出后，关闭供水阀。
•关闭板框压滤机的电源开关，停止设备操作。
注意事项在使用板框压滤机过程中，需要注意以下事项： - 定期检查板框压滤机的各个部位，确保其正常工作。
- 注意安全操作，避免身体接触板框压滤机的运动部件。
- 根据实际情况，选择合适的滤布和过滤精度，以提高过滤效果。
- 定期清洗板框压滤机内部，保持设备的清洁。
板框压滤机工艺流程一、板框压滤机工艺流程概述板框压滤机是一种常用的固液分离设备。
它的主要工作原理是利用机械压力将浆料压入板框中，使固体颗粒在滤布上集聚，从而达到固液分离的目的。
该设备广泛应用于化工、制药、食品、环保等领域。
下面将详细介绍板框压滤机的工艺流程及其各个环节的详细描述。
二、工艺流程1.浆料的制备用于板框压滤机的浆料可以是各种化工原料、制药原料、食品原料等。
在制备浆料时，需要将原料进行破碎、混合等处理，直至符合生产要求，然后加入水或其他溶剂，调节其浓度和粘度，使其适合于板框压滤机的使用。
2.浆料的进料将制备好的浆料通过管道或泵送入板框压滤机的进料口，然后利用滤布将其压入过滤室中。
在过滤室中，浆料中的固体颗粒会逐渐在滤布上集聚，形成一层厚实的固体过滤膜；而浆液则通过滤布进入过滤室的下部，最终流出板框压滤机。
3.压滤过程当浆料进入板框压滤机后，需要对其进行压滤。
这是通过加压和减压两个步骤完成的。
加压将浆料压入过滤室中，固体颗粒在滤布上集聚；而浆液则通过卡板进入下部空间。
接下来是减压步骤，此时需要关闭加压装置，打开释放阀，通过降低过滤室压力，使固体颗粒在滤布上彻底固定，形成固体过滤膜，同时让浆液尽快流出过滤室。
4.洗涤过程当固体过滤膜形成后，需要对其进行洗涤，将过滤膜上的杂质、杂质物质等清除干净，以提高产品质量。
洗涤时，可以通过反复冲洗、清洗剂浸泡等方式完成，直至杂质完全清除为止。
5.脱液过程在洗涤完成后，需要对板框中的残余液体进行脱液。
可通过关闭进料阀门，打开排液阀门，让闸板开始逐步下降，将板框内残留的液体排出，获得干净的固体颗粒。
6.卸料过程最后一步是将板框中的固体过滤膜进行卸料。
卸料前需先将闸板全部升起，然后再将板框前部和后部的卡板逐个松开，将固体颗粒挂脱并卸出。
三、各环节详细描述1.浆料的制备浆料制备的精细程度直接影响板框压滤机的过滤效果和生产效率。
不同原料需要不同的处理方式，一般包括破碎、搅拌、混合、加料等步骤。
板框压滤机的安装调试一、概述为确保本系统的顺利开机，特制订相关开机使用前的清理、吹扫、调试准备工作。
单台过滤面积250m2属明流、自动控制式。
其最大压紧压力为25MPa，过滤压力小于1.2MPa，压榨压力小于1.6MPa 带自动拉板装置，操作简便。
1.工作原理油泵将液压缸内的油送入液压站，推动活塞，压紧滤板。
料浆进入虑室形成滤饼，经压榨、吹扫后，卸压，松开压紧板启动拉板器，自动拉板，卸出滤饼。
2.主要技术参数过滤压力＜1.2MPa压紧压力：18MPa进料压力：0.8~1.25MPa最高使用温度＜60℃滤板数量：95片3.本系统调试分为管线和设备两部分:依据：工业管道工程施工及验收规范《GB50235-97》吹扫、打压顺序，管线部分：进泥系统、加药系统、喷淋系统、洗布系统；3. 1吹扫：3.1.1管道吹洗前，拆除进泥泵、加药泵、洗布泵、喷淋泵进出口阀门，并安装盲板，同时拆除流量计（同时制作等长管线替代流量计），等仪表；3.1.2吹洗前应检验管道支、吊架的牢固程度，必要时应予以加固；管道工作已完成，确定管路无修改处；3.1.3 管道系统吹洗前，应仔细检查确认吹洗前的条件；3.1.4吹洗负责人按施工单位提供的《管道试流程》确定具备吹扫条件的系统，并对相关图纸、资料进行收集整理，并填写《管道系统吹洗会签单》。
3.1.5对于管道的吹洗与清洗，一般按先主管后支管的顺序进行。
对有特殊要求的管道，应按设计文件规定相应的吹洗方法。
3.1.6对于管道的吹洗与清洗，一般按先主管后支管的顺序进行。
利用空气进行吹扫的管道，在各系统主管路中安装吹扫入口和排放口。
3.1.7空气吹扫过程中，当目测排气无烟尘时，应在排气口设置贴白布或涂白漆的木制靶板检验，5分钟内靶板上无铁锈、尘土、水分及其他杂物，应为合格。
3.1.8管道吹扫合格后应封闭。
确认以上工作后方可进行吹扫，3.2安全技术措施3.2.1吹扫的排放口应不朝向通道口，并有安全及警示措施。
《化工原理实验》课程知识复习学习材料试题与参考答案一、单选题1.板框式压滤机由板与滤框构成，板又分为过滤板和洗涤板，为了便于区别，在板与框的边上设有小钮标志，过滤板以一钮为记号，洗涤板以三钮为记号，而滤框以二钮为记号，组装板框压滤机时，正确的钮数排列是（A）A.1—2—3—2—1B.1—3—2—2—1C.1—2—2—3—1D.1—3—2—1—22.设备内的真空度愈高，即说明设备内的绝对压强（B）A.愈大B.愈小C.愈接近大气压D.不变3.增大换热器传热面积的办法有（B）。
A.选用粗管排列B.选用翅片管C.增加管程数D.增加壳程数4.当离心泵输送的液体的粘度增大时，则其（B）A.扬程减少，流量效率轴功率均增大B.扬程流量效率均降低，轴功率增大C.扬程效率增大，流量，轴功率减少D.扬程流量效率均增大，轴功率减少5.离心泵的允许吸上真空度随泵的流量增大而（B）A.增大B.减少C.不变D.不能确定6.一台试验用离心泵，开动不久，泵入口处的真空度逐渐降低为零，泵出口处的压力表也逐渐降低为零，此时离心泵完全打不出水。
发生故障的原因是（D）A.忘了灌水B.吸入管路堵塞C.压出管路堵塞D.吸入管路漏气7.用板框压滤机恒压过滤某一滤浆（滤渣为不可压缩，且忽略介质阻力），若过滤时间相同，要使其得到的滤液量增加一倍的方法有（A）A.将过滤面积增加一倍B.将过滤压差增加一倍C.将滤浆温度到高一倍。
8.传热过程中当两侧流体的对流传热系数都较大时，影响传热过程的将是（B）A.管壁热阻B.管内对流传热热阻C.污垢热阻D.管外对流传热热阻9.金属的导热系数大都随其纯度的增加而（D），随其温度的升高而（D）A.增加，降低B.增加，增加C.降低，增加D.降低，降低10.板框压滤机组合时应将板框按（B）顺序置于机架上。
A.123123123...... B.123212321...... C.3121212 (3)11.离心泵铭牌上标明的扬程是指（D）A.功率最大时的扬程B.最大流量时的扬程C.泵的最大扬程D.效率最高时的扬程12.下述说法中正确的是（B）A.理论板假设B.理想物系C.塔顶泡点回流D.恒縻尔流假设13.旋风分离器的临界粒径是指能完全分离出来的（A）粒径。
板框压滤机的安装与调试过程一、前言板框压滤机是一种常见的机械分别设备，广泛应用于化工、建材、冶金、制药等领域。
板框压滤机具有结构简单、过滤效率高、操作便利等优点，被广泛接受。
但是，板框压滤机的安装和调试过程相对较为多而杂，需要特别注意一些细节问题。
本文将介绍板框压滤机的安装和调试过程以及相关注意事项。
二、安装前的准备工作在安装板框压滤机之前，需要进行一些准备工作，以确保安装的顺当进行。
实在操作如下：1. 选址板框压滤机要选在通风良好、光线充分、原材料供应便利的地方。
同时还需要考虑到便利排放废水、废渣的问题。
2. 确定安装位置和方向在选好安装的地点后，还需结合生产需要，确定板框压滤机的安装位置和方向。
安装位置应当便利操作，方向应当与生产流程相符。
3. 确保运输和搬运的安全在将板框压滤机搬运到安装地点之前，需要将其进行包装和固定，确保运输过程中的安全。
搬运时需严格遵奉并服从操作规范，避开损坏设备。
4. 检查环境条件在安装板框压滤机之前，还需要检查电源、气源、水源等环境条件是否充分生产要求，假如不足需要进行相应的处理。
三、板框压滤机安装步骤在完成上述准备工作后，可以开始安装板框压滤机了。
安装步骤如下：1. 基础施工在确定好板框压滤机的位置后，需要做好基础施工工作。
首先要将地面清理干净，并将设备安装位置做标记。
依据设备的尺寸和载荷大小，在地面上打好基础钢板焊接。
钢板焊接完毕后，要检查钢板尺寸和水平度是否符合要求，如不符合，应适时进行调整。
2. 安装滤板在确定好基础钢板后，需要开始安装滤板。
首先要检查滤板的大小和数量是否符合要求，假如不符合，应适时进行更改。
然后，在滤板上安装好压板，固定紧固螺栓，并调整紧固力度，保证滤板的完整和平整。
3. 安装压滤机架滤板安装完毕后，需要开始安装压滤机架。
首先要检查压滤机架尺寸是否符合要求，如不符合，应适时进行调整。
将压滤机架依照设计要求固定在地面上，并进行水平校验。
4. 安装滤箱安装好压滤机架后，需要开始安装滤箱。

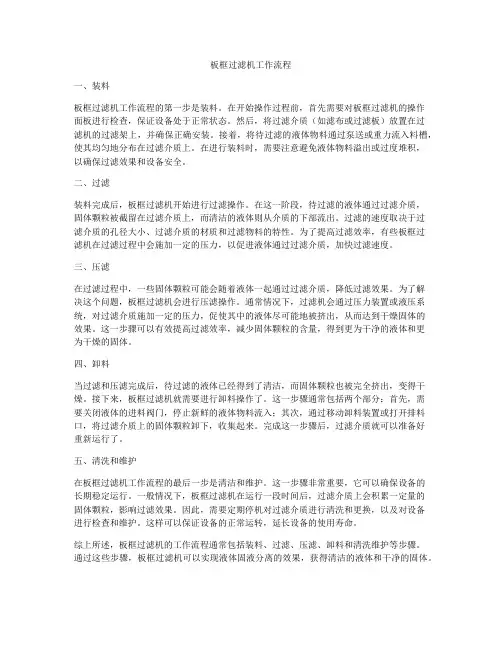

板框过滤机工作流程一、装料板框过滤机工作流程的第一步是装料。
在开始操作过程前，首先需要对板框过滤机的操作面板进行检查，保证设备处于正常状态。
然后，将过滤介质（如滤布或过滤板）放置在过滤机的过滤架上，并确保正确安装。
接着，将待过滤的液体物料通过泵送或重力流入料槽，使其均匀地分布在过滤介质上。
在进行装料时，需要注意避免液体物料溢出或过度堆积，以确保过滤效果和设备安全。
二、过滤装料完成后，板框过滤机开始进行过滤操作。
在这一阶段，待过滤的液体通过过滤介质，固体颗粒被截留在过滤介质上，而清洁的液体则从介质的下部流出。
过滤的速度取决于过滤介质的孔径大小、过滤介质的材质和过滤物料的特性。
为了提高过滤效率，有些板框过滤机在过滤过程中会施加一定的压力，以促进液体通过过滤介质，加快过滤速度。
三、压滤在过滤过程中，一些固体颗粒可能会随着液体一起通过过滤介质，降低过滤效果。
为了解决这个问题，板框过滤机会进行压滤操作。
通常情况下，过滤机会通过压力装置或液压系统，对过滤介质施加一定的压力，促使其中的液体尽可能地被挤出，从而达到干燥固体的效果。
这一步骤可以有效提高过滤效率，减少固体颗粒的含量，得到更为干净的液体和更为干燥的固体。
四、卸料当过滤和压滤完成后，待过滤的液体已经得到了清洁，而固体颗粒也被完全挤出，变得干燥。
接下来，板框过滤机就需要进行卸料操作了。
这一步骤通常包括两个部分：首先，需要关闭液体的进料阀门，停止新鲜的液体物料流入；其次，通过移动卸料装置或打开排料口，将过滤介质上的固体颗粒卸下，收集起来。
完成这一步骤后，过滤介质就可以准备好重新运行了。
五、清洗和维护在板框过滤机工作流程的最后一步是清洁和维护。
这一步骤非常重要，它可以确保设备的长期稳定运行。
一般情况下，板框过滤机在运行一段时间后，过滤介质上会积累一定量的固体颗粒，影响过滤效果。
因此，需要定期停机对过滤介质进行清洗和更换，以及对设备进行检查和维护。
这样可以保证设备的正常运转，延长设备的使用寿命。
板框压滤机一、机械式压滤机处理废水操作及注意事项二、板框压滤机的使用三、板框压滤机常见故障分析机械式压滤机处理废水操作及注意事项1、压紧滤板：接通电源，启动电机，将压滤机滤板压紧。
注意压紧滤板前应检查滤板数量，应满足规定要求，滤板密封面之间不粘任何异物，滤布平帖于滤板无皱褶。
2、保压：机械压紧达到压滤机压力。
3、进料过滤：进入保压状态后，检查各管路阀门开闭状态，确认无误后启动进料泵，料液通过止推板上的进料孔进入各个滤室，在规定的压力下加压过滤，逐渐形成滤饼。
在进料过程中注意观察滤液及进料压力变化。
注意进料泵水位应正常，进料过程应连续，以免进料孔堵塞出现压差，导致滤板破裂。
当滤液流出很慢滤饼压力达到5公斤以上时，关闭进料泵。
4、松开滤板卸滤饼：接通电源，启动电机，松开压紧板，卸除滤饼。
5、清洗整理滤布：定期对滤布进行清洗。
清洗整理滤布时应仔细检查滤布是否有破损，进料孔、出液孔是否堵塞，每次进料都应认真检查进料口，以免造成压力差，导致滤板损坏。
注意：进料泵水位、油位变化；压滤机变速箱油位变化。
板框压滤机的使用一、设备的安装及调试1、按照供方提供的底脚尺寸设计预埋孔，采用两次灌浆法。
2、压滤机周围应留有足够空间，以便于操作和维护保养。
3、压滤机应水平放置在地坪上，后顶板用底脚螺拴固定在基础上。
（注：底脚螺拴一般只固定后顶板，因拉干由于板框的压力产生一定的向下弯曲，当压滤机压紧工作时，拉干被拉直，从而产生小量位移，如果两端同时固定，有可能导致压不紧或者损坏机架。
）4、滤布的材质、规格按照过滤的物料、压力、温度而定，应选择适宜的滤布。
5、板框按照要求整齐地排放在机架上，将加工好的滤布整齐地排在滤板上，注意滤板间进料孔和漂洗孔相对应。
6、接通电源，检查是否正常。
机械传动要检查电机正反转是否符合要求，减速箱、机头油杯机油是否加满，丝杆、齿轮润滑油是否加好。
液压传动检查齿轮泵运转声音是否正常，液压系统有无泄漏情况，活塞杆进出是否平稳。
400m2高压隔膜板框压滤机顺序流程：
压滤机：
1、水洗架返回到位
2、水洗架上移到位
3、拉板小车返回到位
4、翻板关闭到位
5、压滤机压紧到位
6、压滤机进入保压状态
7、进料信号通知
DCS控制顺序：
1、打开进料阀门
2、打开排空阀门
3、启动低压泵
4、启动高压泵
5、关闭压榨排空阀
6、启动压榨泵
7、打开排空阀
8、打开旁通阀
9、打开吹风阀
10、排空时间（此处必须有，当压榨压力不归零，严禁松开）
11、卸料信号通知
注：当一个动作完成，所打开的阀门关闭，所关闭的阀门打开。
压滤机：
1、程序启动
2、预松开
3、预松开暂停
4、翻板打开
5、松开
6、小车取拉板
7、小车返回到位
8、翻板关闭
9、压紧
10、保压
11、进料信号通知（循环）。
板框压滤机工作原理和处理流程简介板框压滤机是一种常用于固液分离的设备，广泛应用于化工、环保、冶金等行业。
它通过施加一定的压力将悬浮态的固体颗粒从液体中分离出来，实现了固液分离的目的。
本文将从工作原理和处理流程两个方面对板框压滤机进行简要介绍。
一、工作原理1. 滤板和滤框：板框压滤机由一系列滤板和滤框组成，滤板上覆盖有滤布。
滤板和滤框之间通过紧固装置连接，形成一个密闭的过滤腔。
液体通过滤布进入过滤腔，固体则被滞留在滤布上。
2. 压力系统：板框压滤机通过压力系统产生一定的压力，将液体尽量挤压出来，提高固液分离效果。
压力可以通过手动方式或机械方式施加，一般由液体自身的压力或外部压力提供。
3. 过滤过程：在操作过程中，将要处理的混合物(通常为悬浮固体颗粒和液体的混合物)注入到板框压滤机的进料口。
随后，该混合物被分配到每个滤板的过滤腔中。
当混合物进入滤料腔时，液体通过滤布渗透至滤板内，而固体颗粒被滞留在滤布上。
随着滤布上固体颗粒的增加，滤布的孔隙逐渐变小，从而阻碍了液体的进一步渗透，形成较为稠密的滤饼。
4. 排料和开框：当滤饼达到一定厚度后，停止向板框压滤机注入新混合物，然后打开滤板和滤框之间的连接装置，排出滤饼。
此时，由于压力的解除，滤饼明显松散，容易排出。
二、处理流程简介1. 进料准备：将要处理的混合物根据需要的配比进行配制和搅拌，确保固体和液体的均匀混合。
2. 进料：将混合物通过进料管道注入板框压滤机的进料口，同时打开进料阀门，使混合物进入滤板和滤框中的过滤腔。
3. 过滤：通过施加压力，使液体通过滤布，进一步渗透至滤板内，而固体被滞留在滤布上形成滤饼。
4. 排料：当滤饼达到一定厚度后，关闭进料阀门，停止供料。
打开滤板和滤框之间的连接装置，将滤饼排出。
5. 洗涤（可选）：如有需要，可以对滤饼进行洗涤，去除一些残余的固体颗粒。
洗涤液通常是清水或其他溶液。
6. 脱水：完成滤饼排料后，继续施加压力，使滤饼进一步脱水。
板框压滤机设备操作规程一、前言板框压滤机是一种常见的固液分离设备，广泛应用于化工、冶金、环保等行业。
为了保证该设备的正常运行和安全使用，制定本操作规程。
二、设备概述板框压滤机由机架、压滤室、压滤板框、液压系统、料斗等部分组成。
其工作原理是通过液压系统施加压力，将固液混合物分离，将固体颗粒留在滤饼中，而液体则通过滤布流出。
三、操作流程1. 检查设备：操作前应检查设备是否完好，各部件是否固定牢固。
特别要注意滤布的状态，如有破损应及时更换。
2. 准备工作：清理工作台面，准备好所需的辅助设备、工具和材料。
3. 开机操作：将电源插头插入电源插座，开启主电源开关。
4. 液压系统操作：按照操作手册要求，对液压系统进行操作，确保油路通畅。
5. 加料操作：将待过滤的固液混合物倒入料斗中，控制加料速度和加料量，避免过载。
6. 滤布、滤板安装：将滤布和滤板依次放置在压滤室内，注意对齐和固定。
7. 施加压力：根据设备要求，使用液压系统施加适当的压力，开始过滤工作。
8. 监测过程：过滤过程中，应时刻观察压滤机的运行情况，检查滤饼的质量和滤液的流量。
9. 过滤结束：根据过滤效果，判断过滤是否达到目标。
当滤饼达到一定厚度或滤液流量减小到一定程度时，可以停止过滤，卸下滤板。
10. 清洗设备：过滤结束后，应及时清洗设备，将滤饼和滤液彻底清除，并清洗压滤室、滤板、滤布等部件。
11. 关机操作：关闭电源开关，断开电源插头。
四、安全注意事项1. 操作人员必须经过专业培训并具备一定的操作经验后，才能进行操作。
2. 操作过程中，严禁用手触摸压滤室内部和压滤板框。
3. 液压系统操作时，注意液压油的压力和温度，防止过高导致泄漏或爆炸。
4. 加料过程中，严禁过载，注意均匀加料，避免堵塞。
5. 操作过程中，注意观察压滤机的运行情况，如有异常及时停机检修。
6. 操作结束后，务必关闭设备电源，保持设备清洁，并进行必要的维护和保养。
五、设备维护和保养1. 每天使用前，检查设备的各个部件是否完好。
板框压滤机操作规程一、设备概述板框压滤机是一种常用的固液分离设备，广泛应用于化工、制药、食品、环保等领域。
本操作规程旨在规范板框压滤机的操作流程，确保设备的安全稳定运行。
二、安全注意事项1. 操作人员应熟悉板框压滤机的结构、性能和操作流程，具备相关的操作经验；2. 在操作前，应检查设备的电气系统、液压系统等是否正常运行，确保设备处于良好的工作状态；3. 操作人员应穿戴好劳动防护用品，包括安全帽、防护眼镜、防护手套等；4. 操作人员应严格按照操作规程进行操作，禁止随意更改设备参数或操作方式；5. 在操作过程中，应注意设备周围的安全环境，确保设备周围没有杂物或障碍物；6. 操作人员应随时留意设备的运行情况，如发现异常情况应及时停机检修。
三、操作流程1. 准备工作a. 检查板框压滤机的各个部件是否完好无损；b. 检查滤板和滤布是否清洁，如有污垢应及时清理；c. 检查滤布的固定装置是否牢固可靠；d. 检查液压系统的油位是否在正常范围内，如不足应添加适量液压油；e. 检查电气系统的接线是否正常，如有异常应及时修复。
2. 开机准备a. 将料液加入料液箱，并调整好料液的浓度和温度；b. 打开设备的电源开关，启动液压系统，确保液压油压力稳定在设定范围内；c. 检查滤板的压紧装置是否正常工作，如有异常应及时修复；d. 检查滤布的张紧装置是否正常工作，如有异常应及时修复。
3. 操作步骤a. 将滤布铺在滤板上，并将滤板依次放置在滤架上；b. 打开进料阀门，使料液从料液箱进入滤板间隙；c. 当滤板间隙充满料液后，关闭进料阀门，开始进行压滤过程；d. 根据需要，调整压滤压力和压滤时间，以达到理想的过滤效果；e. 压滤结束后，打开排液阀门，将过滤液排出；f. 拆除滤板和滤布，清洗滤板和滤布，并进行必要的维护保养；g. 将滤板和滤布重新安装好，准备下一次操作。
四、故障处理1. 设备无法启动：检查电源是否正常接通，检查电气系统是否有断路或短路现象，如有必要请联系维修人员；2. 液压系统异常：检查液压油是否充足，检查液压系统是否有漏油现象，如有必要请联系维修人员；3. 压滤效果不理想：检查滤布是否有破损或松动现象，检查滤板是否有变形或磨损现象，如有必要请更换滤布或滤板；4. 排液阀门无法打开：检查排液阀门是否被杂物堵塞，如有必要请清理阀门。
污泥浓缩脱水（带机，板框，叠螺）解析带式浓缩压滤机一、结构介绍及技术特征：本机主要有：机架、辐体、滤网、气动张紧系统、调偏系统、传动系统、放料装置、卸料装置、接水装置、冲洗装置、控制系统等组成。
本机不包括水源，气源、气源设备（水泵、空压机）1.机架：全部采用碳钢制作，整机连接可分为焊接式和可拆卸式。
2.辐体：脱水辐采用无缝钢管制作，主动辐、调偏辐等辐体为表面挂胶，橡胶硬度为85度。
3.滤网：是污泥脱水机的主要部分，它作为过滤介质有两种形式：一种是螺旋网，另一种是编织网。
4.涨紧系统：是将滤网张紧与主动辐之间产生足够的磨擦力，带动整机连续工作。
张力大小可通过控制柜气压阀调节。
5.调偏系统：由调偏阀、调偏辐、调偏汽缸等组成，其作用是用来调整滤网跑偏现象。
6.传动系统：采用普遍三相异步电机、电磁调速器、行星齿轮减速、双排链轮，可使网带速度根据污泥性质调节。
7.清洗系统：由喷水管、水嘴和水槽等组成，在整机使用过程中，清洗水压的大小是影响洗涤、脱水的主要因素，水压必须≥0.5mMPa o8.给料装置：用304不锈钢焊接而成，上面有胶皮、定边器、进浆口、进料阀等。
9.接水装置：用304不锈钢焊接后与机架连接，连接形成为螺丝连结。
控制系统：采用气、电动集中控制或气电控分部控制，根据用户操作要求，可以悬挂机架上，也可以单独摆放。
二、污泥脱水机工作原理：TS型污泥脱水机是使被处理的污泥由低浓度向高浓度转化的过程，污泥通过重力脱水、楔形脱水、回旋脱水，剪切脱水等各阶段的渐次脱水，最后获得干污泥，整个过程可分为：1.给料：污泥通过管道进入放料箱，均步在重力脱水区滤带上，且给料浓度必须达到2%以上，给料温度应在20。
C左右，由给料阀控制给料量，若浓度和温度偏差大，会影响脱水机的工作性能。
10重力脱水：主要是脱除污泥中的游离水，降低流动性，使之具有一定的抗压能力。
11楔形脱水：同重力脱水区一样都设有定边器，防止低浓度的污泥流失。
板框压滤机的安装
1、安装步骤
基础检查→基础放线→设备进场开箱检查→设备的运输→吊装就位→设备组装。
2、实施方法
（1）基础检查
在隔膜板框安装前对基础经行浇筑施工，并安装钢结构基础。
混凝土基础根据实际情况有土建负责。
钢筋基础采取16mm 厚钢板，钢板需要与混凝土基础牢固结合，另外基础负载应满足设备最大负载额度，以保证设备的稳定性和正常运行。
在钢结构基础施工完之后，按照土建中间交工资料几设备安装平面布置图，对钢结构基础经行复查，检验基础位置尺寸、标高的偏差是否符合要求。
中心线的平面位移允许偏差为±20mm，标高允许偏差为±20mm，钢结构基础表面水平度小于2/1000。
（2）基础放线
在钢结构上放出设备的定位线。
放线的位置事先要清理干净，确定清楚的线。
在设备主要中心部件划出设备中心线，用醒目的颜色做好标记。
（3）设备进场开箱检验
1）检查各个货箱中的部件名称、型号规格、数量是否与装箱单一致。
检查部件有无损坏和锈蚀等。
2）根据装箱单检查随机技术文件、资料、出厂合格证、易损件、专用工具是否齐全，并作好记录。
3）设备及其零、部件和专用工具，均应妥善保管，不得使其变形、损坏、锈蚀、丢失，并作好其它有关工种附件的清理和移交。
（4）设备的运输和吊装就位
采用吊车将板框压滤机吊装就位。
