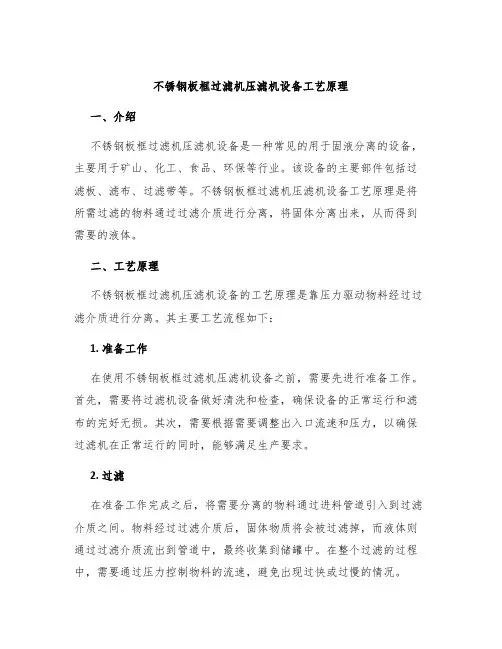

不锈钢板框过滤机压滤机设备工艺原理一、介绍不锈钢板框过滤机压滤机设备是一种常见的用于固液分离的设备,主要用于矿山、化工、食品、环保等行业。
该设备的主要部件包括过滤板、滤布、过滤带等。
不锈钢板框过滤机压滤机设备工艺原理是将所需过滤的物料通过过滤介质进行分离,将固体分离出来,从而得到需要的液体。
二、工艺原理不锈钢板框过滤机压滤机设备的工艺原理是靠压力驱动物料经过过滤介质进行分离。
其主要工艺流程如下:1. 准备工作在使用不锈钢板框过滤机压滤机设备之前,需要先进行准备工作。
首先,需要将过滤机设备做好清洗和检查,确保设备的正常运行和滤布的完好无损。
其次,需要根据需要调整出入口流速和压力,以确保过滤机在正常运行的同时,能够满足生产要求。
2. 过滤在准备工作完成之后,将需要分离的物料通过进料管道引入到过滤介质之间。
物料经过过滤介质后,固体物质将会被过滤掉,而液体则通过过滤介质流出到管道中,最终收集到储罐中。
在整个过滤的过程中,需要通过压力控制物料的流速,避免出现过快或过慢的情况。
3. 清洗过滤完成后,为避免过滤介质被固体物质阻塞,需要对过滤介质进行清洗。
在清洗时,需要先将过滤机设备停止运行,然后打开排污阀门,将残留在设备内部的物料放出,接下来可以进行清洗。
清洗时需要注意,应该使用适合的洗涤剂对过滤介质进行清洗,以免损坏其性能和延长使用寿命。
三、注意事项在使用不锈钢板框过滤机压滤机设备时,还需要注意以下事项:1.在使用前,需要做好设备的清洗和检查,确保设备的完好无损。
2.在使用过程中,需要根据需要调整出入口流速和压力,并严格控制物料的流速。
3.在清洗时,需要使用适合的洗涤剂,以免损坏过滤介质的性能和延长使用寿命。
4.在存放时,应将设备放在通风干燥的地方,避免存放在潮湿或高温的环境下。
四、结论不锈钢板框过滤机压滤机设备工艺原理是通过压力驱动物料经过过滤介质进行分离。
在使用时,需要做好设备的清洗和检查,以及严格控制物料的流速和压力。
板框压滤机的工作原理引言概述:板框压滤机是一种常见的固液分离设备,广泛应用于化工、制药、食品等行业。
本文将详细介绍板框压滤机的工作原理,包括滤饼形成、压滤过程、洗涤和脱水等四个部份。
一、滤饼形成1.1 进料与预压:原料液通过进料管道进入板框压滤机,通过预压系统进行初步压榨,使固体颗粒逐渐形成滤饼。
1.2 过滤介质:板框压滤机中的过滤介质通常是滤布或者滤纸,其作用是过滤液体,将固体颗粒截留在滤布上形成滤饼。
1.3 过滤介质的选择:根据不同的工艺要求,可以选择不同材质和精度的过滤介质,以达到最佳的过滤效果。
二、压滤过程2.1 压滤过程的原理:板框压滤机通过液压系统施加一定的压力,使过滤介质上的滤饼逐渐变薄,从而实现固液分离。
2.2 压滤过程的控制:通过控制液压系统的压力和时间,可以实现不同压滤速度和滤饼含水率的要求。
2.3 压滤效果的影响因素:压滤速度、压力、过滤介质的选择等因素都会影响到压滤效果,需要根据具体情况进行调整和优化。
三、洗涤3.1 洗涤的目的:洗涤是为了去除滤饼中的杂质和溶解性物质,提高产品的纯度和质量。
3.2 洗涤液的选择:根据滤饼中的杂质种类和工艺要求,选择合适的洗涤液进行洗涤,常用的包括水、溶剂等。
3.3 洗涤过程的控制:通过控制洗涤液的流量、温度和洗涤时间等参数,可以实现滤饼的充分洗涤,提高产品的洁净度。
四、脱水4.1 脱水的原理:在洗涤后,滤饼中仍然含有一定的水分,需要进行脱水处理。
板框压滤机通过增加压力,使滤饼中的水分逐渐排出。
4.2 脱水效果的控制:通过控制脱水时间和压力,可以实现滤饼的脱水效果,降低产品的含水率。
4.3 脱水后的处理:脱水后的滤饼可以进行进一步的处理,例如干燥、焙烧等,以得到符合要求的最终产品。
总结:板框压滤机通过滤饼形成、压滤过程、洗涤和脱水等步骤,实现了固液分离的目的。
在实际应用中,需要根据具体工艺要求和产品质量要求,合理选择过滤介质、控制压滤参数,以达到最佳的分离效果。
板框压滤机的工作原理引言概述:板框压滤机是一种常见的固液分离设备,广泛应用于化工、食品、制药等行业。
其工作原理是利用一定压力将固体颗粒和液体进行分离,使固体颗粒形成滤饼,从而实现固液分离的目的。
下面将详细介绍板框压滤机的工作原理。
一、滤料填充阶段1.1 在板框压滤机的工作过程中,首先需要将滤料填充到滤板之间的空隙中。
1.2 滤料填充阶段的目的是形成一个均匀的滤层,以确保固液分离的效果。
1.3 填充滤料时需要注意控制填料的均匀性和密度,避免出现堵塞或漏滤的情况。
二、加压过程2.1 在滤料填充完成后,板框压滤机会施加一定的压力,使固体颗粒在滤料中进行过滤。
2.2 加压过程中,液体会通过滤料的孔隙流出,而固体颗粒则会被滞留在滤料中形成滤饼。
2.3 加压过程需要根据不同的物料性质和要求进行调整,以确保固液分离效果最佳。
三、洗涤阶段3.1 滤饼形成后,需要对其进行洗涤,以去除残留的固体颗粒和杂质。
3.2 洗涤阶段通常采用清水或其他溶剂进行,通过再次加压或其他方式将洗涤液注入到滤饼中进行清洗。
3.3 洗涤阶段的目的是提高固液分离的效率,确保滤饼的质量符合要求。
四、脱水阶段4.1 经过洗涤后,滤饼中仍然含有一定量的水分,需要进行脱水处理。
4.2 脱水阶段通常采用加热或加压等方式,将滤饼中的水分蒸发或挤出,使其达到所需的干燥程度。
4.3 脱水阶段的目的是提高固体颗粒的干燥度,以便后续的处理或利用。
五、脱料和清洗5.1 在固液分离完成后,需要将滤料从板框压滤机中取出,并进行清洗和维护。
5.2 脱料和清洗阶段需要注意操作规范,以避免对设备造成损坏或影响下次使用。
5.3 定期对板框压滤机进行清洗和维护,可以延长设备的使用寿命,保证其正常工作。
板框压滤机工艺流程一、板框压滤机工艺流程概述板框压滤机是一种常用的固液分离设备。
它的主要工作原理是利用机械压力将浆料压入板框中,使固体颗粒在滤布上集聚,从而达到固液分离的目的。
该设备广泛应用于化工、制药、食品、环保等领域。
下面将详细介绍板框压滤机的工艺流程及其各个环节的详细描述。
二、工艺流程1.浆料的制备用于板框压滤机的浆料可以是各种化工原料、制药原料、食品原料等。
在制备浆料时,需要将原料进行破碎、混合等处理,直至符合生产要求,然后加入水或其他溶剂,调节其浓度和粘度,使其适合于板框压滤机的使用。
2.浆料的进料将制备好的浆料通过管道或泵送入板框压滤机的进料口,然后利用滤布将其压入过滤室中。
在过滤室中,浆料中的固体颗粒会逐渐在滤布上集聚,形成一层厚实的固体过滤膜;而浆液则通过滤布进入过滤室的下部,最终流出板框压滤机。
3.压滤过程当浆料进入板框压滤机后,需要对其进行压滤。
这是通过加压和减压两个步骤完成的。
加压将浆料压入过滤室中,固体颗粒在滤布上集聚;而浆液则通过卡板进入下部空间。
接下来是减压步骤,此时需要关闭加压装置,打开释放阀,通过降低过滤室压力,使固体颗粒在滤布上彻底固定,形成固体过滤膜,同时让浆液尽快流出过滤室。
4.洗涤过程当固体过滤膜形成后,需要对其进行洗涤,将过滤膜上的杂质、杂质物质等清除干净,以提高产品质量。
洗涤时,可以通过反复冲洗、清洗剂浸泡等方式完成,直至杂质完全清除为止。
5.脱液过程在洗涤完成后,需要对板框中的残余液体进行脱液。
可通过关闭进料阀门,打开排液阀门,让闸板开始逐步下降,将板框内残留的液体排出,获得干净的固体颗粒。
6.卸料过程最后一步是将板框中的固体过滤膜进行卸料。
卸料前需先将闸板全部升起,然后再将板框前部和后部的卡板逐个松开,将固体颗粒挂脱并卸出。
三、各环节详细描述1.浆料的制备浆料制备的精细程度直接影响板框压滤机的过滤效果和生产效率。
不同原料需要不同的处理方式,一般包括破碎、搅拌、混合、加料等步骤。

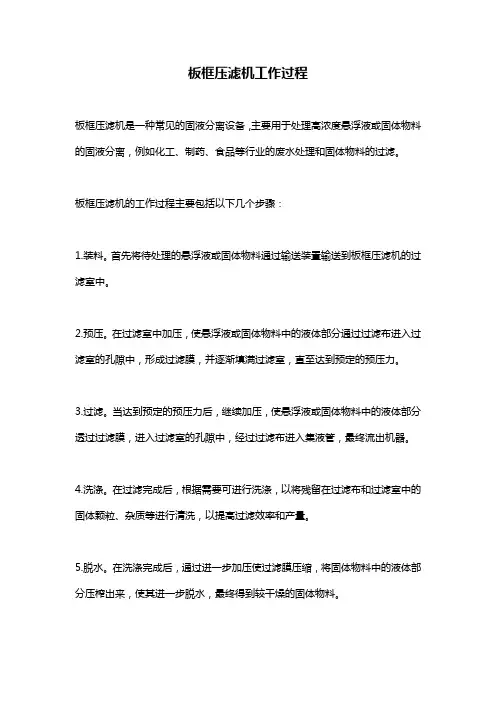

板框压滤机工作过程
板框压滤机是一种常见的固液分离设备,主要用于处理高浓度悬浮液或固体物料的固液分离,例如化工、制药、食品等行业的废水处理和固体物料的过滤。
板框压滤机的工作过程主要包括以下几个步骤:
1.装料。
首先将待处理的悬浮液或固体物料通过输送装置输送到板框压滤机的过滤室中。
2.预压。
在过滤室中加压,使悬浮液或固体物料中的液体部分通过过滤布进入过滤室的孔隙中,形成过滤膜,并逐渐填满过滤室,直至达到预定的预压力。
3.过滤。
当达到预定的预压力后,继续加压,使悬浮液或固体物料中的液体部分透过过滤膜,进入过滤室的孔隙中,经过过滤布进入集液管,最终流出机器。
4.洗涤。
在过滤完成后,根据需要可进行洗涤,以将残留在过滤布和过滤室中的固体颗粒、杂质等进行清洗,以提高过滤效率和产量。
5.脱水。
在洗涤完成后,通过进一步加压使过滤膜压缩,将固体物料中的液体部分压榨出来,使其进一步脱水,最终得到较干燥的固体物料。
6.卸料。
当固体物料脱水完成后,通过开启卸料口将固体物料从板框压滤机中卸出,进行后续处理或直接运出现场。
以上就是板框压滤机的工作过程,通过上述步骤,可以将高浓度悬浮液或固体物料中的固体颗粒、杂质等进行有效分离,实现固液的分离。
板框压滤机的工作原理及流程1. 引言板框压滤机是一种常用的固液分离设备,用于固体物质和液体物质的分离。
其工作原理是通过机械力和压力的作用,使物料中的固体颗粒与液体分离,从而达到固液分离的目的。
本文将详细介绍板框压滤机的基本原理和工作流程。
2. 基本原理板框压滤机由滤板、滤框和滤布等组成。
物料在滤布上形成一层压榨物,通过液体的渗透和固体的截留实现固液分离。
在压力的作用下,液体由滤布和滤板之间的空隙中排出,而固体颗粒则被滤布和滤板截留。
3. 工作流程板框压滤机的工作流程通常包括预处理、装料、压榨、洗涤、脱水和卸料等步骤。
下面将逐个步骤详细介绍。
3.1 预处理预处理是指将物料进行处理,以便更好地进行固液分离。
预处理包括破碎、混合和加热等工序。
破碎是将物料粉碎成适当的颗粒大小,以利于后续的过滤操作。
混合是将不同的物料按照一定的比例混合,使其成为均匀的混合物。
加热是将物料加热至一定温度,以改变物料的性质,提高固液分离的效果。
3.2 装料装料是将预处理好的物料均匀地分布在滤布上。
为了提高装料的均匀性,通常采用一种装料机构将物料均匀地分布在滤布上。
3.3 压榨压榨是指施加一定的压力,使滤布与滤板之间形成一定的滤饼厚度,从而实现固液分离。
压榨的压力通常由液压系统提供,通过液压缸施加在滤板上。
在压榨的过程中,固体颗粒被滤布和滤板截留,而液体则通过滤布和滤板之间的孔隙排出。
当滤饼厚度达到一定值时,固液分离的效率最高。
3.4 洗涤洗涤是为了将滤饼中的杂质去除,通常采用水或其他溶液进行洗涤。
洗涤的目的是使滤饼脱去附着在固体颗粒上的杂质,提高固液分离的纯度。
洗涤通常采用喷淋或浸泡的方式进行,使洗涤液与滤饼充分接触,并通过滤饼中的孔隙将杂质冲洗掉。
3.5 脱水脱水是指将经过洗涤后的滤饼中的剩余液体排出,使滤饼尽可能干燥。
脱水通常通过继续施加压力或采用真空吸附的方式进行,将滤饼中的液体尽量排出。
3.6 卸料卸料是指将已经完成固液分离的固体颗粒从滤布上卸下。

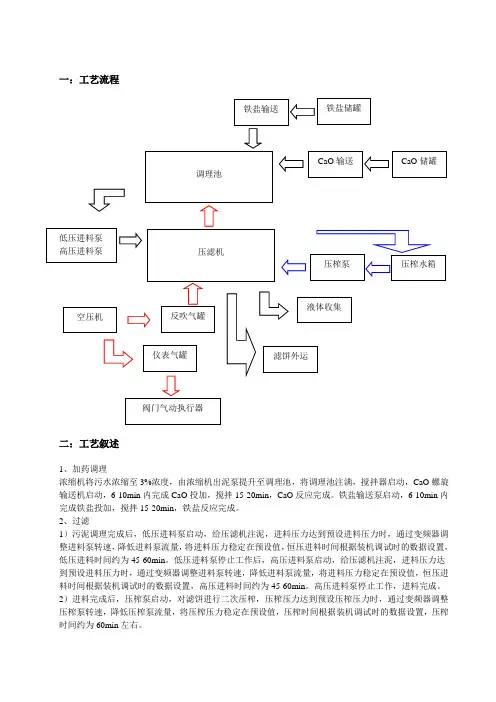

一:工艺流程
二:工艺叙述
1、加药调理
浓缩机将污水浓缩至3%浓度,由浓缩机出泥泵提升至调理池,将调理池注满,搅拌器启动,CaO螺旋输送机启动,6-10min内完成CaO投加,搅拌15-20min,CaO反应完成。
铁盐输送泵启动,6-10min内完成铁盐投加,搅拌15-20min,铁盐反应完成。
2、过滤
1)污泥调理完成后,低压进料泵启动,给压滤机注泥,进料压力达到预设进料压力时,通过变频器调整进料泵转速,降低进料泵流量,将进料压力稳定在预设值,恒压进料时间根据装机调试时的数据设置,低压进料时间约为45-60min。
低压进料泵停止工作后,高压进料泵启动,给压滤机注泥,进料压力达到预设进料压力时,通过变频器调整进料泵转速,降低进料泵流量,将进料压力稳定在预设值,恒压进料时间根据装机调试时的数据设置,高压进料时间约为45-60min。
高压进料泵停止工作,进料完成。
2)进料完成后,压榨泵启动,对滤饼进行二次压榨,压榨压力达到预设压榨压力时,通过变频器调整压榨泵转速,降低压榨泵流量,将压榨压力稳定在预设值,压榨时间根据装机调试时的数据设置,压榨时间约为60min左右。
3)压榨完成后,反吹、回流阀门打开,利用压缩空气将压滤机进料孔的的未成型物料吹回至调理池。
反吹时间根据装机调试时的数据设置,反吹时间30-60S。
4)反吹完成后,反吹、回流阀门关闭,压榨回水阀打开,压榨水回流至压榨水箱。
待压榨水排空后,松开压紧板,拉板系统启动,取拉板卸料。
5)卸料完成后,压紧板压紧,开始下一循环工作。

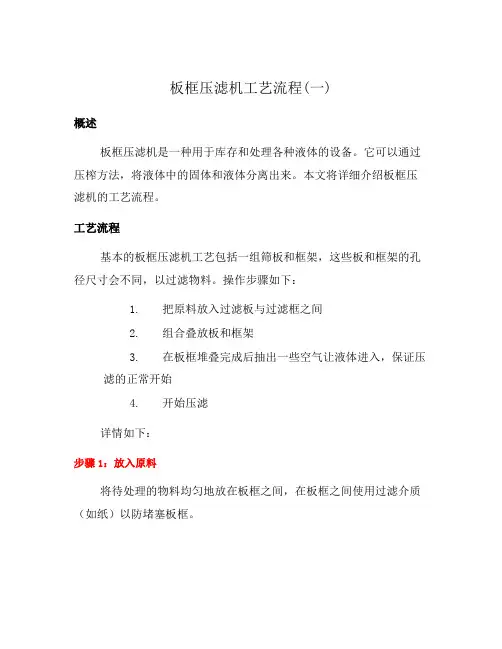

板框压滤机工艺流程(一)概述板框压滤机是一种用于库存和处理各种液体的设备。
它可以通过压榨方法,将液体中的固体和液体分离出来。
本文将详细介绍板框压滤机的工艺流程。
工艺流程基本的板框压滤机工艺包括一组筛板和框架,这些板和框架的孔径尺寸会不同,以过滤物料。
操作步骤如下:1.把原料放入过滤板与过滤框之间2.组合叠放板和框架3.在板框堆叠完成后抽出一些空气让液体进入,保证压滤的正常开始4.开始压滤详情如下:步骤1:放入原料将待处理的物料均匀地放在板框之间,在板框之间使用过滤介质(如纸)以防堵塞板框。
步骤2:叠放板框将叠好的筛板与框架交替叠放在一起,通常会叠放多层,一层筛板与框架交替叠放叫做一次过滤。
步骤3:抽空气在板框堆叠完成之后,通过给板框施加气体或真空使得板框之间产生负压,保证液体进入板框中。
通常在压榨之前,将一些空气抽出来,以确保良好的压榨开始。
步骤4:压榨接下来,运用压力机将板框以高压压缩,使液体逐步通过过滤介质,过滤介质内部纤维结构将固体给固定下来,留下纯净的液体,完成此操作后,则得到固体和液体两种物质。
结论板框压滤机是一种有效的过滤设备,其工艺流程简单明了,操作简单,广泛应用于多种领域。
熟练掌握其工艺流程可有效提高过滤效率和提高产品的质量。
应用领域板框压滤机广泛应用于以下几个领域:•冶金行业:铜水、铁水、纸浆、石墨浆等•化工行业:油漆、酸、碱、钻井液、催化剂、有机颜料等•食品饮料行业:啤酒、烧酒、果汁、醋、糖浆等。
•制药行业:药液、药浆、药糊等•环保行业:污泥、工业废水、废气等注意事项•在操作板框压滤机时,请务必切记做好相关安全措施,不可随意操作。
•为了避免板框压滤机的损坏,要注意过滤介质的质量,建议选用优质的过滤介质。
•在压榨后,要及时拆下板框并处理固体和液体。
并对板框进行好的清洁和消毒操作。
总结本文详细介绍了板框压滤机的工艺流程,并且在应用领域和注意事项方面进行了讲解。
作为一种重要的过滤设备,板框压滤机的操作与维护需要掌握一定的技巧,希望本文能对广大读者有所帮助。
板框压滤机设计范文一、板框压滤机的工作原理:板框压滤机主要由滤板、滤框、滤布等组成。
在运行过程中,首先通过液压系统将过滤压力传导给滤板和滤框,使之紧密结合。
然后,将待过滤的悬浮液通过进料口均匀地分布到各个滤框中,悬浮液在滤布上形成固液分离层,液体经过滤布流出,而固体颗粒则被滞留在滤布上。
当滤布上的固体颗粒达到一定厚度时,即滤饼,需要进行清洗或更换滤布。
二、板框压滤机的设计要点及要求:1.滤板和滤框的材料选择:一般选用耐腐蚀、耐压、耐磨、不透液体的材料,如不锈钢、铸铁等。
2.过滤介质的选择:常见的过滤介质有滤布、滤纸、滤板等,根据过滤物料的特性选择合适的过滤介质和过滤层次。
3.进料方式:进料应均匀、稳定,可采用泵送或重力流方式进行进料。
4.液压系统:液压系统应能提供足够的压力和流量,以确保良好的过滤效果。
5.清洗与维护:滤布上的滤饼一定时间后需要清洗或更换,设计时应考虑清洗的方便性和维护的便利性。
三、板框压滤机的优缺点:优点:1.操作简单,维护方便。
2.过滤效果好,可以实现较高的固液分离效率。
3.设备结构紧凑,占地面积小。
4.适用性广,可以处理各种不同性质的悬浮液。
缺点:1.安装和调试周期长,一般需要专业技术人员进行操作。
2.处理大量悬浮液时,对于滤料清洗和更换的频率较高,会增加运行成本和维护成本。
3.过滤介质易受到颗粒的堵塞和磨损,需要定期清洗和更换。
板框压滤机设计时需要综合考虑过滤物料的性质、处理量、过滤效果等因素,以确保设备能够满足生产过程中的需求,并具备良好的稳定性和经济性。
在实际应用中,还可以根据需要增加附属设备,如料搅拌装置、脱水设备等,以进一步提高设备的处理能力和过滤效果。

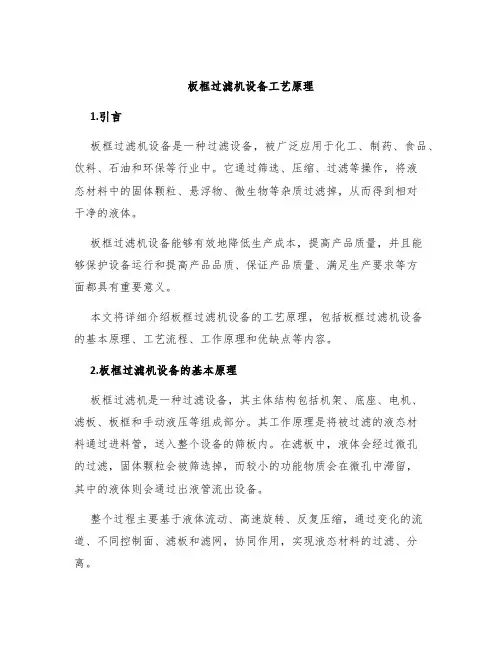

板框过滤机设备工艺原理1.引言板框过滤机设备是一种过滤设备,被广泛应用于化工、制药、食品、饮料、石油和环保等行业中。
它通过筛选、压缩、过滤等操作,将液态材料中的固体颗粒、悬浮物、微生物等杂质过滤掉,从而得到相对干净的液体。
板框过滤机设备能够有效地降低生产成本,提高产品质量,并且能够保护设备运行和提高产品品质、保证产品质量、满足生产要求等方面都具有重要意义。
本文将详细介绍板框过滤机设备的工艺原理,包括板框过滤机设备的基本原理、工艺流程、工作原理和优缺点等内容。
2.板框过滤机设备的基本原理板框过滤机是一种过滤设备,其主体结构包括机架、底座、电机、滤板、板框和手动液压等组成部分。
其工作原理是将被过滤的液态材料通过进料管,送入整个设备的筛板内。
在滤板中,液体会经过微孔的过滤,固体颗粒会被筛选掉,而较小的功能物质会在微孔中滞留,其中的液体则会通过出液管流出设备。
整个过程主要基于液体流动、高速旋转、反复压缩,通过变化的流道、不同控制面、滤板和滤网,协同作用,实现液态材料的过滤、分离。
3.工艺流程板框过滤机设备的工艺流程可以分为以下几个步骤:3.1 进料液态材料通过进料口进入筛板中,经过滤板过滤和压缩过程,过滤掉其中的固体颗粒。
3.2 分离经过过滤的液体正常情况下会流出设备,而在压板过滤过程中筛选出的固体颗粒则会滞留在板框中,最后被一起卸下。
3.3 换布设备完成一定的滤清工作之后,需要对滤布进行清洗或更换,因为滤布堵塞会影响设备的工作效率。
3.4 退料在完成一定的筛选后,为了方便设备维护和保护运行效率,需要对残留物进行收集和清理。
4.板框过滤机设备的工作原理板框过滤机运行时,可通过管道连接液池或对液体进行强制进入筛板的方式,将液态材料提供给设备。
液态材料会经过滤板的过滤和压缩,固体颗粒被筛选掉,而液体则通过出液口流出设备。
液体流通的过程是依据管道间沟通、进料与出液的控制,以及板框的压实和撑开等基本动作来完成的。
板框压滤机工艺叙述 Prepared on 24 November 2020
一:工艺流程
1通过变频器调整进料泵转速,降低进料泵流量,将进料压力稳定在预设值,恒压进料时间根据装机调试时的数据设置,低压进料时间约为45-60min 。
低压进料泵停止工作后,高压进料泵启动,给压滤机注泥,进料压力达到预设进料压力时,通过变频器调整进料泵转速,降低进料泵流量,将进料压力稳定在预设值,恒压进料时间根据装机调试时的数据设置,高压进料时间约为45-60min 。
高压进料泵停止工作,进料完成。
2)进料完成后,压榨泵启动,对滤饼进行二次压榨,压榨压力达到预设压榨压力时,通过变频器调整压榨泵转速,降低压榨泵流量,将压榨压力稳定在预设值,压榨时间根据装机调试时的数据设置,压榨时间约为60min 左右。
3)压榨完成后,反吹、回流阀门打开,利用压缩空气将压滤机进料孔的的未成型物料吹回至调理池。
反吹时间根据装机调试时的数据设置,反吹时间30-60S 。
4)反吹完成后,反吹、回流阀门关闭,压榨回水阀打开,压榨水回流至压榨水箱。
待压榨水排空后,松开压紧板,拉板系统启动,取拉板卸料。
5)卸料完成后,压紧板压紧,开始下一循环工作。
