常考图形的判读(十) 地租曲线图

2020届高三地理复习讲解：怎样判读城市地租曲线图一、典题示例下图为某城市土地价格分布示意图(单位:千元/m2)。

读图,完成1~3题。

1.图中甲地是该城市的 ( )A.大学城B.中心商务区C.高级住宅区D.电子工业区答案:B解析:甲地土地价格最高,位于城市中心,最可能是中心商务区。

2.下列因素中,对该城市不同地段地价高低影响最大的是( )A.与火车站的距离B.与风景名胜区的距离C.与市中心的距离D.与高等教育区的距离答案:C解析:与市中心的距离和交通运输条件对城市不同地段地价高低影响最大。

3.乙地(图中虚线圈地区)地租高于南北两侧地区的原因最可能是( )A.地表崎岖B.地形平坦开阔C.交通通达度高D.交通通达度低答案:C解析:城市地租分布的一般规律是距市中心越近,地价越高;在交通干线附近,地价较周边地区高。

乙地并不位于市中心,因此乙地(图中虚线圈地区)地租高于南北两侧地区的原因最可能是交通通达度高。

二、方法讲解地租曲线图是用来表示城市内部地租的空间分布和变化的图示,一般呈现从市中心向四周随距离变化而变化的规律。

常见的地租曲线图有坐标图、立体图、等值线图等。

(1)坐标图与立体图的判读看坐标,明确变量—看清纵横坐标的含义,一般纵坐标表示地租水平,横坐标表示与市中心的距离看趋势,明确变化—看清曲线变化,是直线下降,还是波动下降。

上图地租波动下降,揭示距离市中心越远,地租越低,但距离并不是看高峰区, 确定位置—在立体图中,根据最高峰区的位置,可确定城市中心商务区的位置,最高峰区一般也是城市的中心区看次高峰 区,注意要素关系—次高峰区一般位于城市环影响地租的唯一因素,还可能受其他因素影响看极值,分析因素—从图中看,市中心地租水平最高,主要影响因素是地理位置;次级的波峰可能是交通相对便利导致地租水平稍高线或放射状公路干线的交会处,是城市次一级的商业区,交通通达度较高,人流、车流密集看低谷区位置,分析原因—在立体图中会出现多个地租低谷区。

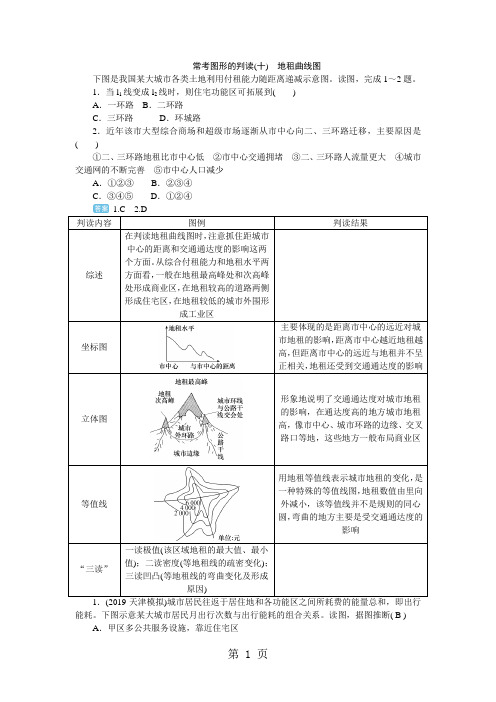

常考图形的判读(十)地租曲线图下图是我国某大城市各类土地利用付租能力随距离递减示意图。

读图，完成1～2题。

1．当l1线变成l2线时，则住宅功能区可拓展到()A．一环路B．二环路C．三环路D．环城路2．近年该市大型综合商场和超级市场逐渐从市中心向二、三环路迁移，主要原因是()①二、三环路地租比市中心低②市中心交通拥堵③二、三环路人流量更大④城市交通网的不断完善⑤市中心人口减少A．①②③B．②③④C．③④⑤D．①②④1.C2.D判读内容图例判读结果综述在判读地租曲线图时，注意抓住距城市中心的距离和交通通达度的影响这两个方面。

从综合付租能力和地租水平两方面看，一般在地租最高峰处和次高峰处形成商业区，在地租较高的道路两侧形成住宅区，在地租较低的城市外围形成工业区坐标图主要体现的是距离市中心的远近对城市地租的影响，距离市中心越近地租越高，但距离市中心的远近与地租并不呈正相关，地租还受到交通通达度的影响立体图形象地说明了交通通达度对城市地租的影响，在通达度高的地方城市地租高，像市中心、城市环路的边缘、交叉路口等地，这些地方一般布局商业区等值线用地租等值线表示城市地租的变化，是一种特殊的等值线图，地租数值由里向外减小，该等值线并不是规则的同心圆，弯曲的地方主要是受交通通达度的影响“三读”一读极值(该区域地租的最大值、最小值)；二读密度(等地租线的疏密变化)；三读凹凸(等地租线的弯曲变化及形成原因)1．(2019·天津模拟)城市居民往返于居住地和各功能区之间所耗费的能量总和，即出行能耗。

下图示意某大城市居民月出行次数与出行能耗的组合关系。

读图，据图推断( B ) A．甲区多公共服务设施，靠近住宅区B．乙是位于郊区的高新技术产业园区C．丙区商业网点等级低，服务半径小D．丁为中心商务区，能耗昼夜差异大从题干中理解新概念“出行能耗”的含义，从图中提取从居住区到甲乙丙丁四个功能区的出行能耗和出行次数，结合城市功能区布局的特点，即可解答。

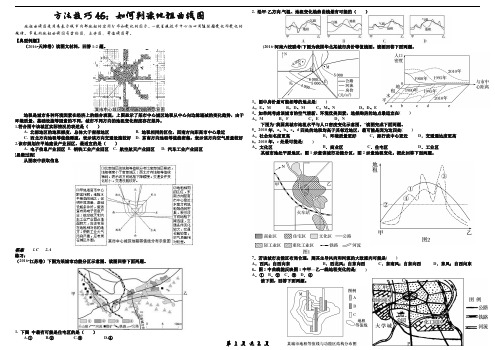

方法技巧：如何判读地租曲线图地租曲线图是用来表示城市内部地租的空间分布和变化的图示，一般呈现从市中心向四周随距离变化而变化的规律。

常见的地租曲线图有坐标图、立体图、等值线图等。

(1)坐标图的判读(2)立体图的判读(3)等值线图的判读【典型例题】（2016•天津卷）读图文材料，回答1-2题。

地租是城市各种环境因素在经济上的综合表现，上图显示了某市中心城区地租从中心向边缘递减的变化趋势，由于环境质量、基础设施等因素的不同，城市不同方向的地租变化程度存在差异。

1.符合图中该城区实际情况的表述是（）A. 北部地区的地租梯度，总体大于南部地区B. 地租相同的区位，西南方向距离市中心最近C. 西北方向地租等值线稀疏，表示该方向交通设施较好，D. 东南方向地租等值线密集，表示该方向空气质量较好2.该市规划在甲地建设产业园区，最适宜的是（）A. 电子信息产业园区B. 钢铁工业产业园区C. 航空航天产业园区D. 汽车工业产业园区思维过程从图表中获取信息答案 1.C 2.A练习：（2016•江苏卷）下图为某城市功能分区示意图。

读图回答下面两题。

1. 下图中最有可能是住宅区的是（）A.①B.②C.③D.④2. 沿甲-乙方向,气温、地租变化趋势曲线最有可能的（）(2016·河南六校联考)下图为我国华北某城市房价等值线图。

读图回答下面两题。

3．图中房价最可能相等的地点是( )A．E、M B．D、M C．M、N D．D、E4．如单纯考虑该城市的空气清新、环境优美因素，选择购房的地点最适宜在( )A．M B．F C．E D．N（云南省玉溪一中2015届高三上学期第二次月考地理）下图为“我国某城市地租水平与人口密度变化示意图。

”读图完成下面两题。

5．2010年，a、b、c、d四处的地租均高于其邻近地区，最可能是因为这四处( )A．社会知名度更高B．环境质量更好C．距行政中心更近D．交通通达度更高6．2010年，c处最可能是( )A．文化区 B．商业区 C．住宅区 D．工业区（山东省青岛市58中2016届高三上学期期中考试）某城市地处平原地区，图1示意该城市功能分区，图2示意地租变化。

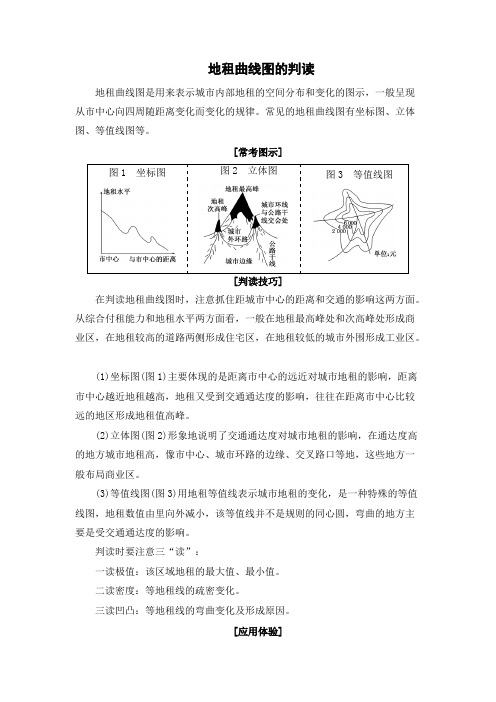

n ga re g地租曲线图的判读地租曲线图是用来表示城市内部地租的空间分布和变化的图示，一般呈现从市中心向四周随距离变化而变化的规律。

常见的地租曲线图有坐标图、立体图、等值线图等。

[常考图示]图1　坐标图　图2　立体图　图3　等值线图[判读技巧]在判读地租曲线图时，注意抓住距城市中心的距离和交通的影响这两方面。

从综合付租能力和地租水平两方面看，一般在地租最高峰处和次高峰处形成商业区，在地租较高的道路两侧形成住宅区，在地租较低的城市外围形成工业区。

(1)坐标图(图1)主要体现的是距离市中心的远近对城市地租的影响，距离市中心越近地租越高，地租又受到交通通达度的影响，往往在距离市中心比较远的地区形成地租值高峰。

(2)立体图(图2)形象地说明了交通通达度对城市地租的影响，在通达度高的地方城市地租高，像市中心、城市环路的边缘、交叉路口等地，这些地方一般布局商业区。

(3)等值线图(图3)用地租等值线表示城市地租的变化，是一种特殊的等值线图，地租数值由里向外减小，该等值线并不是规则的同心圆，弯曲的地方主要是受交通通达度的影响。

判读时要注意三“读”：一读极值：该区域地租的最大值、最小值。

二读密度：等地租线的疏密变化。

三读凹凸：等地租线的弯曲变化及形成原因。

[应用体验]1．(2011·江苏高考)下图为某城市地价等级分布图。

读图回答(1)～(2)题。

(1)与图中M—N 一线地价等级变化相符的是( )(2)图中P 区域地价低于周边地区是因为( )A ．土地形状不规整　B ．交通不便C ．远离市中心D ．受铁路影响[解析]1．由图例可知：(1)不同地价的分布状况。

(2)城市各种交通线及河流与地价的相关性。

2．由图示可获取以下信息：答案：(1)C (2)D2．(2015·太原四校模拟)城市地域功能区地租指数是指城市某功能区单位面积土地租金与该区人口日流通量的比值。

下图为世界某城市地域功能区地租指数与布局方位雷达图。

方法技巧46：如何判读地租曲线图【答案】1.A【解析】住宅区一般面积最大，从图中可以看出①面积最大，所以它可能是住宅区。

【答案】2.C【解析】城市有热岛效应，市区温度高；地租一般来说城市中心较高，交通便利的地方较大。

【答案】3.A【解析】E点房价介于5000元～6000元，D点大于6000元，F点小于4000元，N点小于4000元，M点位于河流交汇处，地价会略高，应该介于5000元～6000元。

【答案】4.A【解析】M点位于河流上游，处于与盛行风向垂直的郊外，环境条件较好。

【答案】5.D【解析】地租高低除了受与市中心距离影响外，还与交通通达度高低有密切的关系，a、b、c、d地租高最可能是因为当地交通通达度更高。

【答案】6.C【解析】c处地租水平较高，人口密度较大，与市中心距离适中，所以c处最可能是住宅区。

【答案】7.A【解析】根据图中指向标、轻工业区和重化工业区的位置，可以判断该城市的主导风向为西风，河流大致流向是自西向东。

【答案】8.D【解析】地租的高低主要取决于离城市中心区的远近和交通通达度。

图1中甲—乙一线依次经过铁路、河流和两条主要公路，郊外铁路两侧远离市区，交通不便，地租最低；河流和两条主要公路两侧地租较高，其中左边公路贯穿整个城市，交通通达度高，地租高。

【答案】9.C【解析】根据等值线的分布规律及A、B、C的主要分布可以判断，A为商业区，主要分布在城市的中央；B为住宅区，是城市中最广泛的土地利用方式；C为工业区，布局在城市的外围，交通比较便利的地方。

【答案】10.A【解析】M处地租等值线明显向外凸出是因为交通干线经过导致地价相比周边要高。

考点：主要考查了城市功能分区。

【答案】11.A【解析】从图中可以看出沿OA线等地租线向外凸出最明显，表明OA线附近地租比两侧高，由此可以判断沿OA线的交通最便利。

【答案】12.B【解析】O处位于市中心，地租最高，商业对交通和人流量的要求最高，在该区域其付能力也最高，因而可以判断O处最可能是商业区。

常见地租曲线图的判读[ 知识点拨]考查城市中地租变化的图像有坐标图、立体图、等值线图等，要在理解以上内容的基础上，运用正确的读图方法仔细分析，这往往成为题目解决的关键点所在，常见类型如下所示：1．坐标图的判读2．立体图的判读3．等值线图的判读(2016·天津文综 )读图文材料，回答 1～2 题。

地租是城市各种环境因素在经济上的综合表现，图中显示了某市中心城区地租从市中心向边缘递减的 变化趋势。

由于环境质量、基础设施等因素的不同，城市不同方向的地租变化程度存在差异。

1．符合图中该城区实际情况的表述是 ( ) A ．北部地区的地租梯度，总体大于南部地区 B ．地租相同的区位，西南方向距市中心最近 C ．西北方向地租等值线稀疏，表示该方向交通设施较好 D ．东南方向地租等值线密集，表示该方向空气质量较好 2．该市规划在甲地建设产业园区，最适宜的是( ) A ．电子信息产业园区B ．钢铁工业产业园区C ．航空航天产业园区D ．汽车工业产业园区答案 1.C 2.A 解析 第 1 题，影响城市地租高低的主要因素是与市中心的距离和交通通达度。

由图可看出该城西北与东 北地区地租等值线较稀疏，说明地租梯度变化较小，反映其交通通达度高，故A 项错误， C 项正确。

地租相 [ 典题示例 ]同的区位，正南方向距市中心最远，故 B 项错误。

东南方向地租梯度较大，说明距离市中心相等距离的区域，其地租水平低于其他方向的地区，所以该方向空气质量较差，D项错误。

第 2 题，甲地交通通达度较好，位于中心区附近，地租较高，适宜布局对交通环境要求较高的电子信息产业园，钢铁、航空航天、汽车等工业占地面积大，不适宜布局在中心城区。

[ 对点练习](2018·东北三校联考)读“我国某城市等地租线分布图”，结合所学知识回答1～2 题。

1．沿图中四条线，交通通达度最好的是( )A．OA B．OBC．OC D．OD2．O处最可能是( )A．工业区B．商业区C．住宅区D．文化区答案 1.A 2.B城市地域功能区地租指数指城市某功能区单位面积土地租金与该区人口日流通量的比值。
