2018年高考地理高分秘笈-图形突破-方法技巧如何判读地租曲线图

常考图形的判读(十) 地租曲线图下图是我国某大城市各类土地利用付租能力随距离递减示意图。

读图，完成1～2题。

1．当l1线变成l2线时，则住宅功能区可拓展到( )A．一环路 B．二环路C．三环路 D．环城路2．近年该市大型综合商场和超级市场逐渐从市中心向二、三环路迁移，主要原因是( )①二、三环路地租比市中心低②市中心交通拥堵③二、三环路人流量更大④城市交通网的不断完善⑤市中心人口减少A．①②③ B．②③④C．③④⑤ D．①②④1.C2.D1．(2017·天津模拟)城市居民往返于居住地和各功能区之间所耗费的能量总和，即出行能耗。

下图示意某大城市居民月出行次数与出行能耗的组合关系。

读图，据图推断( B )A．甲区多公共服务设施，靠近住宅区B．乙是位于郊区的高新技术产业园区C．丙区商业网点等级低，服务半径小D．丁为中心商务区，能耗昼夜差异大从题干中理解新概念“出行能耗”的含义，从图中提取从居住区到甲乙丙丁四个功能区的出行能耗和出行次数，结合城市功能区布局的特点，即可解答。

仔细读图，甲区出行能耗高、出行次数少，不可能是公共服务设施，A错；乙地出行能耗高、出行次数多，可能是位于郊区的高新技术产业园区，B对；丙区出行能耗低，出行次数少，不可能是商业网点等级低，C错；丁地出行能耗低、出行次数多，可能是中心商务区，但城市居民往返于居住地和中心商务区之间所耗费的能量总和昼夜差异不大，D错。

(2017·西安质检)下图为印度某城市主要功能区分布示意图。

读图，回答2～3题。

2．下图中最能反映上图中PQ沿线地租变化的曲线是( C )A．Ⅰ B．ⅡC．Ⅲ D．Ⅳ3．对图中功能区及布局的叙述，正确的是( C )A．化工园区的布局是合理的B．创业园区的布局是不合理的C．甲住宅区为高级住宅区D．该城市的空间结构为扇形模式第2题，通过分析可知，从P到Q，从城市郊区，先后经过住宅用地、商业用地、住宅用地，地租由低到高再降低，所以地租的变化Ⅲ最符合。

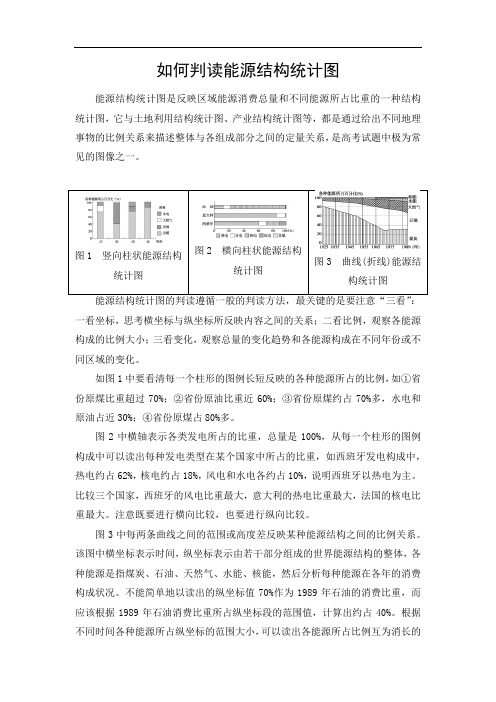

如何判读能源结构统计图能源结构统计图是反映区域能源消费总量和不同能源所占比重的一种结构统计图，它与土地利用结构统计图、产业结构统计图等，都是通过给出不同地理事物的比例关系来描述整体与各组成部分之间的定量关系，是高考试题中极为常见的图像之一。

图1 竖向柱状能源结构统计图 图2 横向柱状能源结构统计图 图3 曲线(折线)能源结构统计图 能源结构统计图的判读遵循一般的判读方法，最关键的是要注意“三看”：一看坐标，思考横坐标与纵坐标所反映内容之间的关系；二看比例，观察各能源构成的比例大小；三看变化，观察总量的变化趋势和各能源构成在不同年份或不同区域的变化。

如图1中要看清每一个柱形的图例长短反映的各种能源所占的比例，如①省份原煤比重超过70%；②省份原油比重近60%；③省份原煤约占70%多，水电和原油占近30%；④省份原煤占80%多。

图2中横轴表示各类发电所占的比重，总量是100%，从每一个柱形的图例构成中可以读出每种发电类型在某个国家中所占的比重，如西班牙发电构成中，热电约占62%，核电约占18%，风电和水电各约占10%，说明西班牙以热电为主。

比较三个国家，西班牙的风电比重最大，意大利的热电比重最大，法国的核电比重最大。

注意既要进行横向比较，也要进行纵向比较。

图3中每两条曲线之间的范围或高度差反映某种能源结构之间的比例关系。

该图中横坐标表示时间，纵坐标表示由若干部分组成的世界能源结构的整体，各种能源是指煤炭、石油、天然气、水能、核能，然后分析每种能源在各年的消费构成状况。

不能简单地以读出的纵坐标值70%作为1989年石油的消费比重，而应该根据1989年石油消费比重所占纵坐标段的范围值，计算出约占40%。

根据不同时间各种能源所占纵坐标的范围大小，可以读出各能源所占比例互为消长的动态变化。

最后得出结论：在图示时间段内，世界能源结构发生了重大变化。

【典型例题】(2013·上海卷)2000年到2008年长江三角洲某地工业企业能源消费总量翻了近两番，根据该地工业企业能源消费结构和单位GDP能耗变化图表回答1～2题。

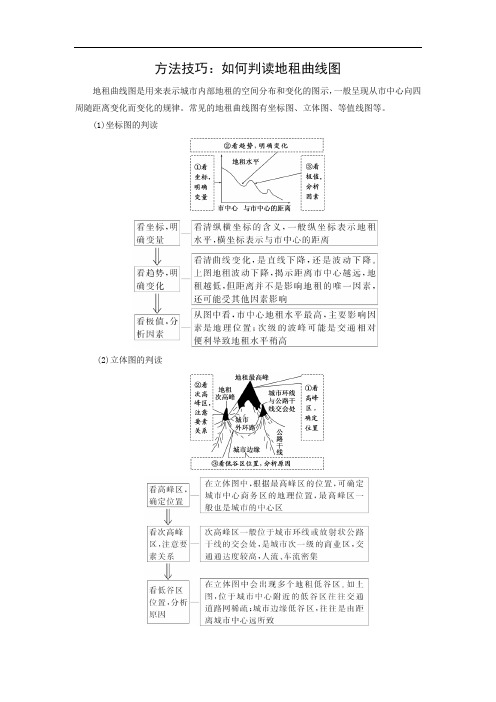

方法技巧：如何判读地租曲线图地租曲线图是用来表示城市内部地租的空间分布和变化的图示，一般呈现从市中心向四周随距离变化而变化的规律。

常见的地租曲线图有坐标图、立体图、等值线图等。

(1)坐标图的判读(2)立体图的判读(3)等值线图的判读【典型例题】（2016•天津卷）读图文材料，回答1-2题。

地租是城市各种环境因素在经济上的综合表现，上图显示了某市中心城区地租从中心向边缘递减的变化趋势，由于环境质量、基础设施等因素的不同，城市不同方向的地租变化程度存在差异。

1.符合图中该城区实际情况的表述是（）A. 北部地区的地租梯度，总体大于南部地区B. 地租相同的区位，西南方向距离市中心最近C. 西北方向地租等值线稀疏，表示该方向交通设施较好，D. 东南方向地租等值线密集，表示该方向空气质量较好2.该市规划在甲地建设产业园区，最适宜的是（）A. 电子信息产业园区B. 钢铁工业产业园区C. 航空航天产业园区D. 汽车工业产业园区思维过程从图表中获取信息答案 1.C 2.A练习：（2016•江苏卷）下图为某城市功能分区示意图。

读图回答下面两题。

1. 下图中最有可能是住宅区的是（）A.①B.②C.③D.④2. 沿甲-乙方向,气温、地租变化趋势曲线最有可能的（）(2016·河南六校联考)下图为我国华北某城市房价等值线图。

读图回答下面两题。

3．图中房价最可能相等的地点是( )A．E、M B．D、MC．M、N D．D、E4．如单纯考虑该城市的空气清新、环境优美因素，选择购房的地点最适宜在( ) A．M B．FC．E D．N（云南省玉溪一中2015届高三上学期第二次月考地理）下图为“我国某城市地租水平与人口密度变化示意图。

”读图完成下面两题。

5．2010年，a、b、c、d四处的地租均高于其邻近地区，最可能是因为这四处( ) A．社会知名度更高B．环境质量更好C．距行政中心更近D．交通通达度更高6．2010年，c处最可能是( )A．文化区B．商业区C．住宅区D．工业区（山东省青岛市58中2016届高三上学期期中考试）某城市地处平原地区，图1示意该城市功能分区，图2示意地租变化。

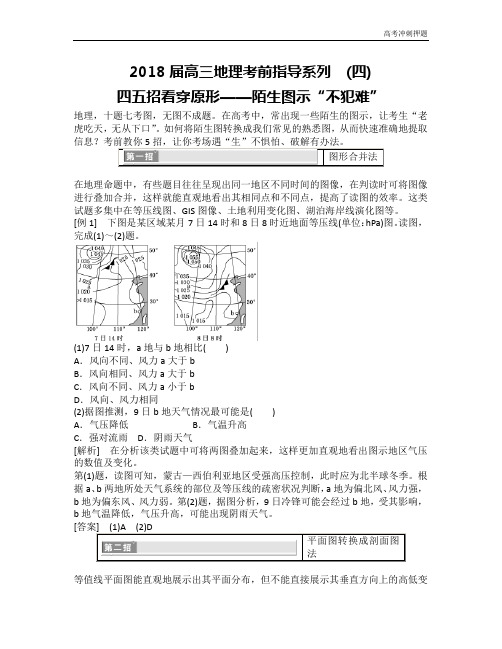

2018届高三地理考前指导系列(四)四五招看穿原形——陌生图示“不犯难”地理，十题七考图，无图不成题。

在高考中，常出现一些陌生的图示，让考生“老虎吃天，无从下口”。

如何将陌生图转换成我们常见的熟悉图，从而快速准确地提取图形合并法在地理命题中，有些题目往往呈现出同一地区不同时间的图像，在判读时可将图像进行叠加合并，这样就能直观地看出其相同点和不同点，提高了读图的效率。

这类试题多集中在等压线图、GIS图像、土地利用变化图、湖泊海岸线演化图等。

[例1]下图是某区域某月7日14时和8日8时近地面等压线(单位：hPa)图。

读图，完成(1)～(2)题。

(1)7日14时，a地与b地相比()A．风向不同、风力a大于bB．风向相同、风力a大于bC．风向不同、风力a小于bD．风向、风力相同(2)据图推测，9日b地天气情况最可能是()A．气压降低B．气温升高C．强对流雨 D．阴雨天气[解析]在分析该类试题中可将两图叠加起来，这样更加直观地看出图示地区气压的数值及变化。

第(1)题，读图可知，蒙古—西伯利亚地区受强高压控制，此时应为北半球冬季。

根据a、b两地所处天气系统的部位及等压线的疏密状况判断，a地为偏北风、风力强，b地为偏东风、风力弱。

第(2)题，据图分析，9日冷锋可能会经过b地，受其影响，b地气温降低，气压升高，可能出现阴雨天气。

[平面图转换成剖面图法等值线平面图能直观地展示出其平面分布，但不能直接展示其垂直方向上的高低变化，因此在判断时可将平面图转换成剖面图，经过转换，图形会变得更加直观，图中隐含的信息将得以显现，从而达到降低解题难度的目的。

例如，判断等高线图中两点之间是否可以通视，可过这两点作地形剖面图。

各类等值线图均可将平面图转换成剖面图。

[例2]读图(单位：m)，下列说法正确的是()A．图中甲、乙两村之间不能通视B．图中甲、乙两村之间能通视C．甲村位于乙村的西北方向D．甲村位于乙村的西南方向[解析]根据甲、乙之间等高线分布状况，可绘出甲、乙两村之间地区的地形剖面图(如下图)，由剖面图可知，甲、乙两村之间不能通视。

方法技巧：如何判读地租曲线图地租曲线图是用来表示城市内部地租的空间分布和变化的图示，一般呈现从市中心向四周随距离变化而变化的规律。

常见的地租曲线图有坐标图、立体图、等值线图等。

(1)坐标图的判读(2)立体图的判读(3)等值线图的判读【典型例题】（2016•天津卷）读图文材料，回答1-2题。

地租是城市各种环境因素在经济上的综合表现，上图显示了某市中心城区地租从中心向边缘递减的变化趋势，由于环境质量、基础设施等因素的不同，城市不同方向的地租变化程度存在差异。

1.符合图中该城区实际情况的表述是（）A. 北部地区的地租梯度，总体大于南部地区B. 地租相同的区位，西南方向距离市中心最近C. 西北方向地租等值线稀疏，表示该方向交通设施较好，D. 东南方向地租等值线密集，表示该方向空气质量较好2.该市规划在甲地建设产业园区，最适宜的是（）A. 电子信息产业园区B. 钢铁工业产业园区C. 航空航天产业园区D. 汽车工业产业园区思维过程从图表中获取信息答案 1.C 2.A练习：（2016•江苏卷）下图为某城市功能分区示意图。

读图回答下面两题。

1. 下图中最有可能是住宅区的是（）A.①B.②C.③D.④2. 沿甲-乙方向,气温、地租变化趋势曲线最有可能的（）(2016·河南六校联考)下图为我国华北某城市房价等值线图。

读图回答下面两题。

3．图中房价最可能相等的地点是( )A．E、M B．D、M C．M、N D．D、E4．如单纯考虑该城市的空气清新、环境优美因素，选择购房的地点最适宜在( )A．M B．F C．E D．N（云南省玉溪一中2015届高三上学期第二次月考地理）下图为“我国某城市地租水平与人口密度变化示意图。

”读图完成下面两题。

5．2010年，a、b、c、d四处的地租均高于其邻近地区，最可能是因为这四处( )A．社会知名度更高B．环境质量更好C．距行政中心更近D．交通通达度更高6．2010年，c处最可能是( )A．文化区 B．商业区 C．住宅区 D．工业区（山东省青岛市58中2016届高三上学期期中考试）某城市地处平原地区，图1示意该城市功能分区，图2示意地租变化。

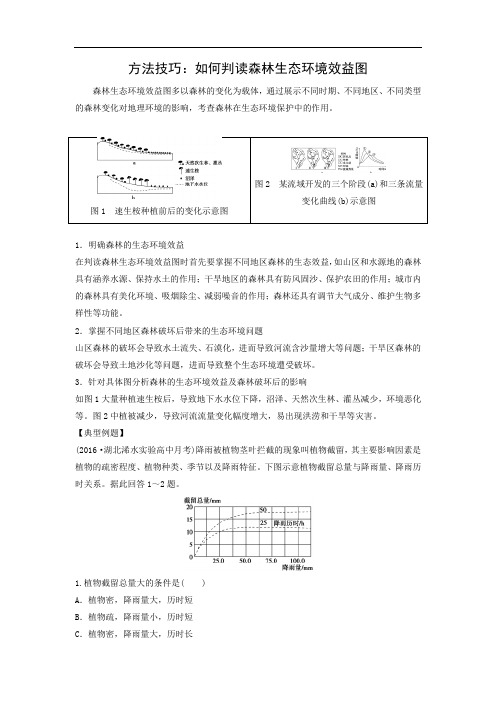

方法技巧：如何判读森林生态环境效益图森林生态环境效益图多以森林的变化为载体，通过展示不同时期、不同地区、不同类型的森林变化对地理环境的影响，考查森林在生态环境保护中的作用。

图1速生桉种植前后的变化示意图图2 某流域开发的三个阶段(a)和三条流量变化曲线(b)示意图1．明确森林的生态环境效益在判读森林生态环境效益图时首先要掌握不同地区森林的生态效益，如山区和水源地的森林具有涵养水源、保持水土的作用；干旱地区的森林具有防风固沙、保护农田的作用；城市内的森林具有美化环境、吸烟除尘、减弱噪音的作用；森林还具有调节大气成分、维护生物多样性等功能。

2．掌握不同地区森林破坏后带来的生态环境问题山区森林的破坏会导致水土流失、石漠化，进而导致河流含沙量增大等问题；干旱区森林的破坏会导致土地沙化等问题，进而导致整个生态环境遭受破坏。

3．针对具体图分析森林的生态环境效益及森林破坏后的影响如图1大量种植速生桉后，导致地下水水位下降，沼泽、天然次生林、灌丛减少，环境恶化等。

图2中植被减少，导致河流流量变化幅度增大，易出现洪涝和干旱等灾害。

【典型例题】(2016·湖北浠水实验高中月考)降雨被植物茎叶拦截的现象叫植物截留，其主要影响因素是植物的疏密程度、植物种类、季节以及降雨特征。

下图示意植物截留总量与降雨量、降雨历时关系。

据此回答1～2题。

1.植物截留总量大的条件是( ) A ．植物密，降雨量大，历时短 B ．植物疏，降雨量小，历时短 C ．植物密，降雨量大，历时长D．植物疏，降雨量小，历时长2.从地域分异角度考虑，下列地形区的植被水土保持效益最好的是( )A．春季的东南丘陵B．夏季的黄土高原C．秋季的山东丘陵D．冬季的天山山脉思维过程1．从文字材料获取信息由题干“植物截留雨水的总量与降雨历时、降雨量多少和植被茂密程度等有关”，可知相同降雨历时，降雨量越大，植物截留总量越大；相同的降雨量，降雨历时越长，植物截留总量越大；植物越密，植物截留能力越强，保持水土的能力越强。

常见地租曲线图的判读[ 知识点拨]考查城市中地租变化的图像有坐标图、立体图、等值线图等，要在理解以上内容的基础上，运用正确的读图方法仔细分析，这往往成为题目解决的关键点所在，常见类型如下所示：1．坐标图的判读2．立体图的判读3．等值线图的判读(2016·天津文综 )读图文材料，回答 1～2 题。

地租是城市各种环境因素在经济上的综合表现，图中显示了某市中心城区地租从市中心向边缘递减的 变化趋势。

由于环境质量、基础设施等因素的不同，城市不同方向的地租变化程度存在差异。

1．符合图中该城区实际情况的表述是 ( ) A ．北部地区的地租梯度，总体大于南部地区 B ．地租相同的区位，西南方向距市中心最近 C ．西北方向地租等值线稀疏，表示该方向交通设施较好 D ．东南方向地租等值线密集，表示该方向空气质量较好 2．该市规划在甲地建设产业园区，最适宜的是( ) A ．电子信息产业园区B ．钢铁工业产业园区C ．航空航天产业园区D ．汽车工业产业园区答案 1.C 2.A 解析 第 1 题，影响城市地租高低的主要因素是与市中心的距离和交通通达度。

由图可看出该城西北与东 北地区地租等值线较稀疏，说明地租梯度变化较小，反映其交通通达度高，故A 项错误， C 项正确。

地租相 [ 典题示例 ]同的区位，正南方向距市中心最远，故 B 项错误。

东南方向地租梯度较大，说明距离市中心相等距离的区域，其地租水平低于其他方向的地区，所以该方向空气质量较差，D项错误。

第 2 题，甲地交通通达度较好，位于中心区附近，地租较高，适宜布局对交通环境要求较高的电子信息产业园，钢铁、航空航天、汽车等工业占地面积大，不适宜布局在中心城区。

[ 对点练习](2018·东北三校联考)读“我国某城市等地租线分布图”，结合所学知识回答1～2 题。

1．沿图中四条线，交通通达度最好的是( )A．OA B．OBC．OC D．OD2．O处最可能是( )A．工业区B．商业区C．住宅区D．文化区答案 1.A 2.B城市地域功能区地租指数指城市某功能区单位面积土地租金与该区人口日流通量的比值。

【技巧】高考地理如何提升学生图表判读能力地理图表是地理学科的第二语言，也是地理高考命题的重要载体，“图文并茂，无图考图”已成为地理命题的特点。

因此，把握正确的图表解读方法，充分挖掘图表信息，是保证顺利解答地理试题的前提条件，也是地理学科核心素养之一——地理实践力的现实要求。

类型一等值线图的判读[典例感知](1)图2中，适合建造地坑院村落的是( )A．甲 B．乙 C．丙 D．丁(2)作为“民居史上活化石”的地坑院，今后应( )A．有选择地作为旅游资源开发B．对各处地坑院完整保护C．对废弃的地坑院大力修复D．加速地坑院的推广建造[解析] 第(1)题，由图可知，甲、乙、丙三地位于等高线密集区或密集区边缘，地势起伏较大。

丁地等高线稀疏，地形平坦，适合建造地坑院村落。

第(2)题，作为“民居史上活化石”的地坑院，代表了一定时期的建筑文化，可以有选择地作为旅游资源开发；应该对具有历史意义且有一定规模的地坑院加以保护，并非对各处地坑院都要完整保护，也没必要对废弃的地坑院大力修复；黄土高原生态环境脆弱，水土流失严重，不宜加速地坑院的推广建造。

[答案] (1)D (2)A[技法归纳]1．等值线图的五大基本规律2．等值线图的六大判读要素判读要素判读技法看图名读图名明确等值线所要反映的地理事物，如等高线、等压线、等人口密度线、等太阳高度线等看数值①同线等值②相邻两条等值线差值相等或等于0③计算两点差值时，可先读出两点的数值，再对比求差看疏密等值线越密集，差值越大；等值线越稀疏，差值越小看延伸①观察等值线走向②分析等值线分布、变化规律及原因看弯曲①根据“值低凸高，值高凸低”进行判断②结合图中信息分析弯曲原因看闭合①若闭合等值线位于两条不相等的等值线之间时，则用“大于大的，小于小的”规律判断，如下图中A<400，B>500。

②若闭合等值线位于两条相等的等值线之间时，则其数值可大于、也可小于相邻等值线且与其相差一个等值距，如下图，A>600或A<400。
