几个西门子PLC经典实例详解（含程序）
十字路口的交通指挥信号灯布置如下图：
一、控制要求
（1）信号灯系统由一个启动开关控制，当启动开关接通时，该信号灯系统开始工作，当启动开关关断时，所有信号灯都熄灭。
（2）南北绿灯和东西绿灯不能同时亮。
如果同时亮应关闭信号灯系统，并立刻报警。
（3）南北红灯亮维持25s。
在南北红灯亮的同时东西绿灯也亮，并维持20s。
到20s 时，东西绿灯闪亮，闪亮3s 后熄灭，此时，东西黄灯亮，并维持2s。
到2s 时，东西黄灯熄灭，东西红灯亮。
同时，南北红灯熄灭，南北绿灯亮。
（4）东西红灯亮维持30s。
南北绿灯亮维持25s，然后闪亮3s 后熄灭。
同时南北黄灯亮，维持2s 后熄灭，这时南北红灯亮，东西绿灯亮。
（5）以上南北、东西信号灯周而复始地交替工作状态，指挥着十字路口的交通，其时序如下所示。
二、PLC 接线
三、定义符号地址
四、梯形图程序。

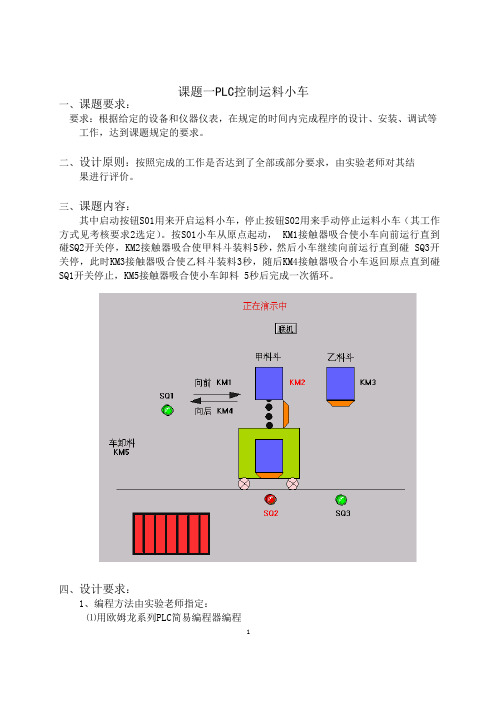

课题一PLC控制运料小车一、课题要求：要求：根据给定的设备和仪器仪表，在规定的时间内完成程序的设计、安装、调试等工作，达到课题规定的要求。
二、设计原则：按照完成的工作是否达到了全部或部分要求，由实验老师对其结果进行评价。
三、课题内容：其中启动按钮S01用来开启运料小车，停止按钮S02用来手动停止运料小车（其工作方式见考核要求2选定）。
按S01小车从原点起动， KM1接触器吸合使小车向前运行直到碰SQ2开关停，KM2接触器吸合使甲料斗装料5秒，然后小车继续向前运行直到碰 SQ3开关停，此时KM3接触器吸合使乙料斗装料3秒，随后KM4接触器吸合小车返回原点直到碰SQ1开关停止，KM5接触器吸合使小车卸料 5秒后完成一次循环。
四、设计要求：1、编程方法由实验老师指定：⑴用欧姆龙系列PLC简易编程器编程1⑵用计算机软件编程2、工作方式：A．小车连续循环与单次循环可按S07自锁按钮进行选择，当S07为“0”时小车连续循环，当S07为“1”时小车单次循环；B．小车连续循环，按停止按钮S02小车完成当前运行环节后，立即返回原点，直到碰SQ1开关立即停止；当再按启动按钮S01小车重新运行；C．连续作3次循环后自动停止，中途按停止按钮S02则小车完成一次循环后才能停止；3、按工艺要求画出控制流程图；4、写出梯形图程序或语句程序；5、用欧姆龙系列PLC简易编程器或计算机软件进行程序输入；6、在考核箱上接线，用电脑软件模拟仿真进行调试。
五、输入输出端口配置：六、问题：小车工作方式设定：A．小车连续循环与单次循环可按S07自锁按钮进行选择，当S07为“0”时小车连续循环，当S07为“1”时小车单次循环；B．小车连续循环，按停止按钮S02小车完成当前运行环节后，立即返回原点，直到碰SQ1开关立即停止；当再按启动按钮S01小车重新运行；C．连续作3次循环后自动停止，中途按停止按钮S02小车完成一次循环后才能停止。
1、按工艺要求画出控制流程图：2、写出梯形图程序或语句程序3、用欧姆龙系列PLC简易编程器或计算机软件进行程序输入及调试。

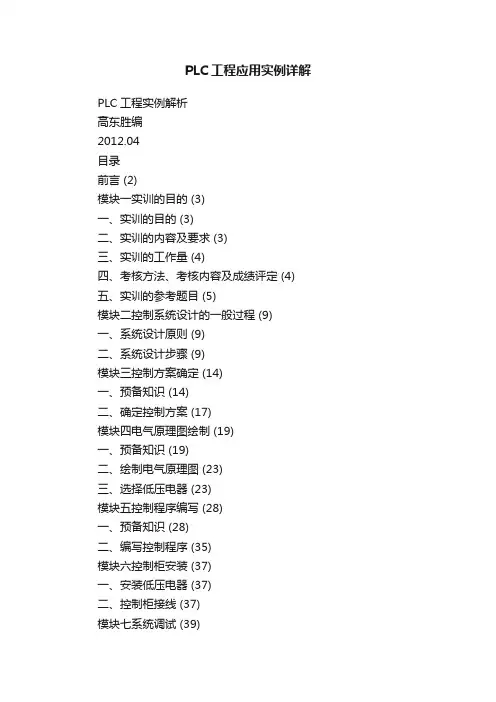

PLC工程应用实例详解PLC工程实例解析高东胜编2012.04目录前言 (2)模块一实训的目的 (3)一、实训的目的 (3)二、实训的内容及要求 (3)三、实训的工作量 (4)四、考核方法、考核内容及成绩评定 (4)五、实训的参考题目 (5)模块二控制系统设计的一般过程 (9)一、系统设计原则 (9)二、系统设计步骤 (9)模块三控制方案确定 (14)一、预备知识 (14)二、确定控制方案 (17)模块四电气原理图绘制 (19)一、预备知识 (19)二、绘制电气原理图 (23)三、选择低压电器 (23)模块五控制程序编写 (28)一、预备知识 (28)二、编写控制程序 (35)模块六控制柜安装 (37)一、安装低压电器 (37)二、控制柜接线 (37)模块七系统调试 (39)一、检查线路 (39)二、排除故障 (39)三、通电调试 (39)附录Ⅰ电气图常用图形符号 (41)附录Ⅱ常用低压电器技术数据 (45)前言PLC作为先进的、应用势头最强的工业控制器已风靡全球；变频器作为交流电动机的驱动器，广泛应用于现代的工业生产和民用生活中；而使用触摸屏进行监控操作是现代工业控制的常用手段。
《PLC、变频器、触摸屏综合实训》体现了技术的综合性、现代性和现场性，对于在校学生的专业知识学习和专业技能的锻炼有极其重要的意义。
PLC技术、变频技术、传感器技术、低压电气控制技术和组态控制技术是我校的机电专业、电气专业、电控专业和计控专业的专业核心课程。
这些课程在我校已连续开课多届，已有广泛的应用基础，现在通过项目把多门专业课程有机的结合起来，培养学生专业能力和综合素质，效果是十分显著的。
这在我校的多年实践中得到了证实。
《PLC、变频器、触摸屏综合实训》以学生小组为单位进行，实训中能培养学生的交流、分工、合作、计划、组织、协调、检验和评价能力。
在教学过程中，学生要通过阅读教材和相关技术资料来明确项目内容、项目要求和项目实施方法，需要在项目的总体实施计划下，确定操作步骤与操作方法。

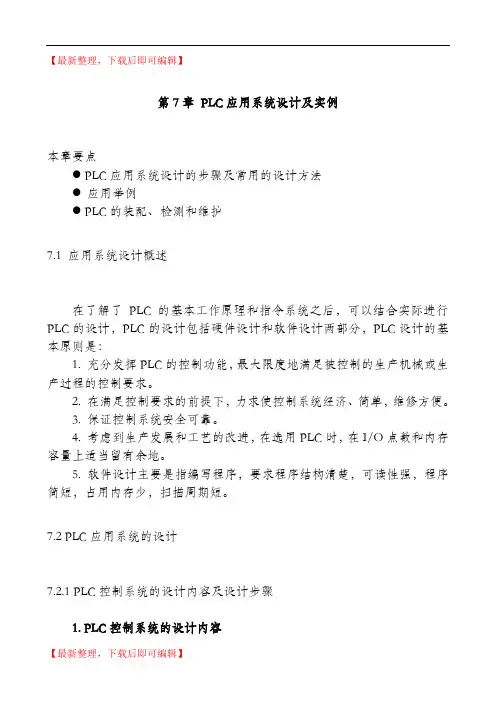

【最新整理，下载后即可编辑】第7章PLC应用系统设计及实例本章要点● PLC应用系统设计的步骤及常用的设计方法●应用举例● PLC的装配、检测和维护7.1 应用系统设计概述在了解了PLC的基本工作原理和指令系统之后，可以结合实际进行PLC的设计，PLC的设计包括硬件设计和软件设计两部分，PLC设计的基本原则是：1. 充分发挥PLC的控制功能，最大限度地满足被控制的生产机械或生产过程的控制要求。
2. 在满足控制要求的前提下，力求使控制系统经济、简单，维修方便。
3. 保证控制系统安全可靠。
4. 考虑到生产发展和工艺的改进，在选用PLC时，在I/O点数和内存容量上适当留有余地。
5. 软件设计主要是指编写程序，要求程序结构清楚，可读性强，程序简短，占用内存少，扫描周期短。
7.2 PLC应用系统的设计7.2.1 PLC控制系统的设计内容及设计步骤1. PLC控制系统的设计内容（1）根据设计任务书，进行工艺分析，并确定控制方案，它是设计的依据。
（2）选择输入设备（如按钮、开关、传感器等）和输出设备（如继电器、接触器、指示灯等执行机构）。
（3）选定PLC的型号（包括机型、容量、I/O模块和电源等）。
（4）分配PLC的I/O点，绘制PLC的I/O硬件接线图。
（5）编写程序并调试。
（6）设计控制系统的操作台、电气控制柜等以及安装接线图。
（7）编写设计说明书和使用说明书。
2. 设计步骤（1）工艺分析深入了解控制对象的工艺过程、工作特点、控制要求，并划分控制的各个阶段，归纳各个阶段的特点，和各阶段之间的转换条件，画出控制流程图或功能流程图。
（2）选择合适的PLC类型在选择PLC机型时，主要考虑下面几点：1功能的选择。
对于小型的PLC主要考虑I/O扩展模块、A/D与D/A 模块以及指令功能（如中断、PID等）。
2I/O点数的确定。
统计被控制系统的开关量、模拟量的I/O点数，并考虑以后的扩充（一般加上10%～20%的备用量），从而选择PLC的I/O 点数和输出规格。

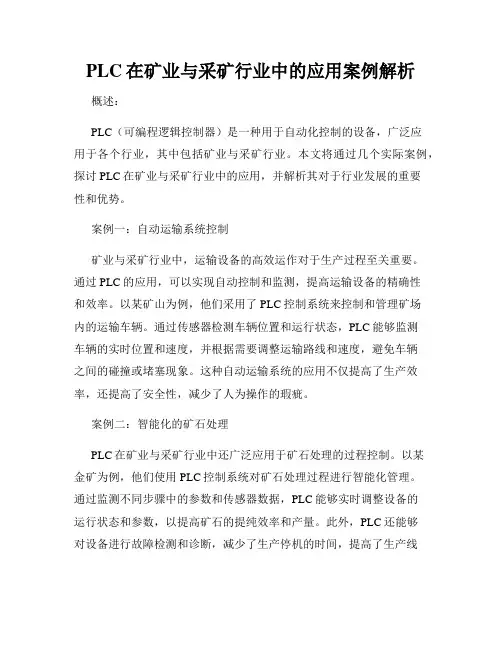

PLC在矿业与采矿行业中的应用案例解析概述：PLC（可编程逻辑控制器）是一种用于自动化控制的设备，广泛应用于各个行业，其中包括矿业与采矿行业。
本文将通过几个实际案例，探讨PLC在矿业与采矿行业中的应用，并解析其对于行业发展的重要性和优势。
案例一：自动运输系统控制矿业与采矿行业中，运输设备的高效运作对于生产过程至关重要。
通过PLC的应用，可以实现自动控制和监测，提高运输设备的精确性和效率。
以某矿山为例，他们采用了PLC控制系统来控制和管理矿场内的运输车辆。
通过传感器检测车辆位置和运行状态，PLC能够监测车辆的实时位置和速度，并根据需要调整运输路线和速度，避免车辆之间的碰撞或堵塞现象。
这种自动运输系统的应用不仅提高了生产效率，还提高了安全性，减少了人为操作的瑕疵。
案例二：智能化的矿石处理PLC在矿业与采矿行业中还广泛应用于矿石处理的过程控制。
以某金矿为例，他们使用PLC控制系统对矿石处理过程进行智能化管理。
通过监测不同步骤中的参数和传感器数据，PLC能够实时调整设备的运行状态和参数，以提高矿石的提纯效率和产量。
此外，PLC还能够对设备进行故障检测和诊断，减少了生产停机的时间，提高了生产线的可靠性和稳定性。
这种智能化的矿石处理系统不仅提高了生产效率，还降低了能源消耗和资源浪费。
案例三：安全监测与控制在矿业与采矿行业中，安全是至关重要的一环。
PLC的应用可以大大提升矿山的安全性和监测能力。
以某大型煤矿为例，他们采用了PLC控制系统来监测和控制矿井内的各种安全设备，如风机、排水泵等。
通过传感器和监测设备，PLC能够实时检测设备的工作状态，同时自动控制设备的开关与运行，以确保矿井内的气体浓度、温度以及水位等指标处于安全范围内。
这种自动化的安全监测和控制系统可以大大减少事故风险，保护矿工的安全。
结论：通过以上案例的分析，我们可以看出，PLC在矿业与采矿行业中的应用已经成为行业发展的重要推动力。
PLC能够实现自动化控制和监测，提高生产效率、降低成本，同时还能够提高工作环境的安全性，减少事故风险。
教师教案交通灯梯形图程序9．2 PLC在节日彩灯控制系统中的应用9．2．1控制要求用PLC实现对节日彩灯的控制，结构简单，变幻形式多样、价格低。
彩灯形式及变幻尽管花样繁多，但其负载不外乎三种：长通类负载、变幻类负载及流水类负载。
长通类负载是指彩灯中用以照明或起衬托底色作用之类的负载，其特点是只要彩灯投入工作，则这类负载长期接通。
变幻类负载则指某些在整个工作过程中定时进行花样变换的负载，如字形的变换，色彩的变幻或位置的变幻之类，其特点是定时通断，但频率不高。
流水、闪烁类负载则指变幻速度快，犹如行云流水、星光闪烁、万马奔腾，其特点虽也是定时通断，但频率较高（通常间隔几十毫秒至几百毫秒）。
对于长通类负载，其控制十分简单，只需一次接通或断开。
而对变幻类及流水、闪烁类负载的控制，则是按预定节拍产生一个“环形分配器”（一般可用SHRB、ROL-W产生），有了环形分配器，彩灯就能得到预设频率和预设花样的闪亮信号。
彩灯就可实现花样的变幻。
通常先根据花样变幻的规律例出动作时序表，再按预设彩灯变幻花样在表中“打点”，然后再依据动作时序表输出即可。
9．2．1控制程序设计本例所选彩灯变幻花样为跳闪方式：1隔1跳2，回跳1，隔1跳2，回跳1┈。
其动作时序表如表所示。
节日彩灯动作时序表即本例的节拍是16位，输出是8位，环形分配器由ROL-W产生彩灯闪烁频率固定为1Hz，如果需要现场改变频率，则T33的PT端需采用VWZ写入。
节日彩灯控制的梯形图如图所示。
节日彩灯控制的梯形图9．3 PLC在自动送料车控制系统中的应用9．3．1控制要求如图所示，当小车处于后端时，按下起动按钮，小车向前运行，行至前端压下前限位开关，翻斗门打开装货，7s后，关闭翻斗门，小车向后运行，行至后端，压下后限位开关，打开小车底门卸货，5s后底门关闭，完成一次动作。
要求控制送料小车的运行，并具有以下几种运行方式：1）手动操作：用各自的控制按钮，一一对应地接通或断开各负载的工作方式。

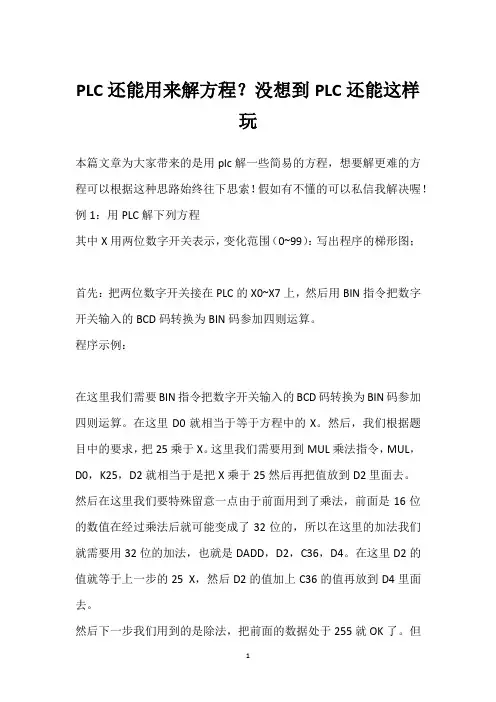

PLC还能用来解方程？没想到PLC还能这样玩本篇文章为大家带来的是用plc解一些简易的方程，想要解更难的方程可以根据这种思路始终往下思索！假如有不懂的可以私信我解决喔！例1：用PLC解下列方程其中X用两位数字开关表示，变化范围（0~99）：写出程序的梯形图；首先：把两位数字开关接在PLC的X0~X7上，然后用BIN指令把数字开关输入的BCD码转换为BIN码参加四则运算。
程序示例：在这里我们需要BIN指令把数字开关输入的BCD码转换为BIN码参加四则运算。
在这里D0就相当于等于方程中的X。
然后，我们根据题目中的要求，把25乘于X。
这里我们需要用到MUL乘法指令，MUL，D0，K25，D2就相当于是把X乘于25然后再把值放到D2里面去。
然后在这里我们要特殊留意一点由于前面用到了乘法，前面是16位的数值在经过乘法后就可能变成了32位的，所以在这里的加法我们就需要用32位的加法，也就是DADD，D2，C36，D4。
在这里D2的值就等于上一步的25 X，然后D2的值加上C36的值再放到D4里面去。
然后下一步我们用到的是除法，把前面的数据处于255就OK了。
但是这里的除法我们也使用32位的也就是：DDIV，D4，C255，D10.到了这一步后，这个方程就解出来了，答案放在D10里面。
例题2：要掌握一个数字D10在(0~500)范围内连续变化，当按住增加按钮X1时，该数字连续增大，但最大为500.当按住减小按钮X2时，该数字减小，但最小为10。
试编出PLC。
:思路：我们要求的是按住增加按钮数值是连续增大与减小的，那么在这里我们可以使用INC加一指令，DEC减一指令，再使用一个比较指令。
当数值等于500的时候停止。
程序示例：当我们接通X001的时候D10里面的就会不停的增加。
按住X002的时候程序就会不停的减小。
然后我们再运用比较指令：CMP，D10，K500，M0.当D10里面的数值等于500的时候，M1的常闭点断开。
任务一十字路口交通信号灯控制实验一、控制要求:该实验在十字路口交通信号灯控制实验区内完成,交通灯分1、2两组,控制规律相同,工作时序图如下:起动┌┐─┘└──────────────────────────────┌──────┐┌┐┌┐┌┐1绿─┘└┘└┘└┘└─────────────────←20秒→←3秒→┌──1黄──────────────┘2秒└───────────────┐┌──────────────1红└───────────────┘┌──────┐┌┐┌┐┌┐2绿─────────────────┘└┘└┘└┘└─1─┐┌─2黄└────────────────────────────┘┌───────────────┐2红─┘└──────────────二、I/O分配:三、梯形图设计四.实验梯形图五．实验问题.今天的实验中，我们先在绿灯的闪烁上遇到了问题，后经同学讲解，运用了P -1s 解决了闪烁问题；在运行的时候，计时器出现了不工作的问题，老师说可以从灯100.00中看出计时器没有运行，在调整后就可以运行基本程序了；按钮的开关控制问题通过利用一个新线圈的引用，实现了0.00按下后整体的指示灯工作，0.01按下后整体停止。
实现了交通灯的指示控制。
以上为我们组今天实验中遇到的所有问题。
通过对这些问题的解决，让我们对PLC 实验更进一步的了解，对日后的实际操作会有很大的帮助。
任务二混料罐控制实验一、控制要求:该实验在混料罐实验区内完成。
液面在最下方时,按下起动按钮后, 可进行连续混料。
首先,液体A阀门打开,液体A流入容器;当液面升到M传感器检测位置时, 液体A阀门关闭,液体B阀门打开; 当液面升到H传感器检测位置时, 液体B阀门关闭,搅拌电机开始工作。
搅拌电机工作6秒钟后,停止搅拌,混合液体C阀门打开,开始放出混合液体。
当液面降到L传感器检测位置时,延时2秒后,关闭液体C阀门, 然后再开始下一周期操作。
第7章PLC应用系统设计及实例本章要点● PLC应用系统设计的步骤及常用的设计方法●应用举例● PLC的装配、检测和维护7.1 应用系统设计概述在了解了PLC的基本工作原理和指令系统之后，可以结合实际进行PLC的设计，PLC 的设计包括硬件设计和软件设计两部分，PLC设计的基本原则是：1. 充分发挥PLC的控制功能，最大限度地满足被控制的生产机械或生产过程的控制要求。
2. 在满足控制要求的前提下，力求使控制系统经济、简单，维修方便。
3. 保证控制系统安全可靠。
4. 考虑到生产发展和工艺的改进，在选用PLC时，在I/O点数和内存容量上适当留有余地。
5. 软件设计主要是指编写程序，要求程序结构清楚，可读性强，程序简短，占用内存少，扫描周期短。
7.2 PLC应用系统的设计7.2.1 PLC控制系统的设计内容及设计步骤1. PLC控制系统的设计内容（1）根据设计任务书，进行工艺分析，并确定控制方案，它是设计的依据。
（2）选择输入设备（如按钮、开关、传感器等）和输出设备（如继电器、接触器、指示灯等执行机构）。
（3）选定PLC的型号（包括机型、容量、I/O模块和电源等）。
（4）分配PLC的I/O点，绘制PLC的I/O硬件接线图。
（5）编写程序并调试。
（6）设计控制系统的操作台、电气控制柜等以及安装接线图。
（7）编写设计说明书和使用说明书。
2. 设计步骤（1）工艺分析深入了解控制对象的工艺过程、工作特点、控制要求，并划分控制的各个阶段，归纳各个阶段的特点，和各阶段之间的转换条件，画出控制流程图或功能流程图。
（2）选择合适的PLC类型在选择PLC机型时，主要考虑下面几点：1功能的选择。
对于小型的PLC主要考虑I/O扩展模块、A/D与D/A模块以及指令功能（如中断、PID等）。
2I/O点数的确定。
统计被控制系统的开关量、模拟量的I/O点数，并考虑以后的扩充（一般加上10%～20%的备用量），从而选择PLC的I/O点数和输出规格。
3内存的估算。
用户程序所需的内存容量主要与系统的I/O点数、控制要求、程序结构长短等因素有关。
一般可按下式估算：存储容量=开关量输入点数×10+开关量输出点数×8+模拟通道数×100+定时器/计数器数量×2+通信接口个数×300+备用量。
（3）分配I/O点。
分配PLC的输入/输出点，编写输入/输出分配表或画出输入/输出端子的接线图，接着就可以进行PLC程序设计，同时进行控制柜或操作台的设计和现场施工。
（4）程序设计。
对于较复杂的控制系统，根据生产工艺要求，画出控制流程图或功能流程图，然后设计出梯形图，再根据梯形图编写语句表程序清单，对程序进行模拟调试和修改，直到满足控制要求为止。
（5）控制柜或操作台的设计和现场施工。
设计控制柜及操作台的电器布置图及安装接线图；设计控制系统各部分的电气互锁图；根据图纸进行现场接线，并检查。
（6）应用系统整体调试。
如果控制系统由几个部分组成，则应先作局部调试，然后再进行整体调试；如果控制程序的步序较多，则可先进行分段调试，然后连接起来总调。
（7）编制技术文件。
技术文件应包括：可编程控制器的外部接线图等电气图纸，电器布置图，电器元件明细表，顺序功能图，带注释的梯形图和说明。
7.2.2 PLC的硬件设计和软件设计及调试1. PLC的硬件设计PLC硬件设计包括：PLC及外围线路的设计、电气线路的设计和抗干扰措施的设计等。
选定PLC的机型和分配I/O点后，硬件设计的主要内容就是电气控制系统的原理图的设计，电气控制元器件的选择和控制柜的设计。
电气控制系统的原理图包括主电路和控制电路。
控制电路中包括PLC的I/O接线和自动、手动部分的详细连接等。
电器元件的选择主要是根据控制要求选择按钮、开关、传感器、保护电器、接触器、指示灯、电磁阀等。
2. PLC的软件设计软件设计包括系统初始化程序、主程序、子程序、中断程序、故障应急措施和辅助程序的设计，小型开关量控制一般只有主程序。
首先应根据总体要求和控制系统的具体情况，确定程序的基本结构，画出控制流程图或功能流程图，简单的可以用经验法设计，复杂的系统一般用顺序控制设计法设计。
3. 软件硬件的调试调试分模拟调试和联机调试。
软件设计好后一般先作模拟调试。
模拟调试可以通过仿真软件来代替PLC硬件在计算机上调试程序。
如果有PLC的硬件，可以用小开关和按钮模拟PLC的实际输入信号（如起动、停止信号）或反馈信号（如限位开关的接通或断开），再通过输出模块上各输出位对应的指示灯，观察输出信号是否满足设计的要求。
需要模拟量信号I/O时，可用电位器和万用表配合进行。
在编程软件中可以用状态图或状态图表监视程序的运行或强制某些编程元件。
硬件部分的模拟调试主要是对控制柜或操作台的接线进行测试。
可在操作台的接线端子上模拟PLC外部的开关量输入信号，或操作按钮的指令开关，观察对应PLC输入点的状态。
用编程软件将输出点强制ON/OFF，观察对应的控制柜内PLC负载（指示灯、接触器等）的动作是否正常，或对应的接线端子上的输出信号的状态变化是否正确。
联机调试时，把编制好的程序下载到现场的PLC中。
调试时，主电路一定要断电，只对控制电路进行联机调试。
通过现场的联机调试，还会发现新的问题或对某些控制功能的改进。
7.2.3 PLC程序设计常用的方法PLC程序设计常用的方法主要有经验设计法、继电器控制电路转换为梯形图法、逻辑设计法、顺序控制设计法等。
1. 经验设计法经验设计法即在一些典型的控制电路程序的基础上，根据被控制对象的具体要求，进行选择组合，并多次反复调试和修改梯形图，有时需增加一些辅助触点和中间编程环节，才能达到控制要求。
这种方法没有规律可遵循，设计所用的时间和设计质量与设计者的经验有很大的关系，所以称为经验设计法。
经验设计法用于较简单的梯形图设计。
应用经验设计法必须熟记一些典型的控制电路，如起保停电路、脉冲发生电路等，这些电路在前面的章节中已经介绍过。
2. 继电器控制电路转换为梯形图法继电器接触器控制系统经过长期的使用，已有一套能完成系统要求的控制功能并经过验证的控制电路图，而PLC控制的梯形图和继电器接触器控制电路图很相似，因此可以直接将经过验证的继电器接触器控制电路图转换成梯形图。
主要步骤如下：（1）熟悉现有的继电器控制线路。
（2）对照PLC的I/O端子接线图，将继电器电路图上的被控器件（如接触器线圈、指示灯、电磁阀等）换成接线图上对应的输出点的编号，将电路图上的输入装置（如传感器、按钮开关、行程开关等）触点都换成对应的输入点的编号。
（3）将继电器电路图中的中间继电器、定时器，用PLC的辅助继电器、定时器来代替。
（4）画出全部梯形图，并予以简化和修改。
这种方法对简单的控制系统是可行的，比较方便，但较复杂的控制电路，就不适用了。
【例7-1】图7-1为电动机Y/△减压起动控制主电路和电气控制的原理图。
（1）工作原理如下：按下启动按钮SB2,KM1、KM3、KT通电并自保，电动机接成Y型起动，2s后，KT动作，使KM3断电，KM2通电吸合，电动机接成△型运行。
按下停止按扭SB1，电动机停止运行。
图7-1电动机Y/△减压起动控制主电路和电气控制的原理图（2）I/O分配输入输出停止按钮SB1：I0.0 KM1：Q0.0 KM2：Q0.1起动按钮SB2：I0.1 KM3：Q0.2过载保护FR：I0.2（3）梯形图程序图7-2 例1梯形图程序转换后的梯形图程序如图7-2所示。
按照梯形图语言中的语法规定简化和修改梯形图。
为了简化电路，当多个线圈都受某一串并联电路控制时，可在梯形图中设置该电路控制的存储器的位，如M0.0。
简化后的程序如图7-3所示。
图7-3 例1简化后的梯形图程序3. 逻辑设计法逻辑设计法是以布尔代数为理论基础，根据生产过程中各工步之间的各个检测元件（如行程开关、传感器等）状态的变化，列出检测元件的状态表，确定所需的中间记忆元件，再列出各执行元件的工序表，然后写出检测元件、中间记忆元件和执行元件的逻辑表达式，再转换成梯形图。
该方法在单一的条件控制系统中，非常好用，相当于组合逻辑电路，但和时间有关的控制系统中，就很复杂。
下面将介绍一个交通信号灯的控制电路。
【例7-2】用PLC构成交通灯控制系统。
（1）控制要求：如图7-4所示，起动后，南北红灯亮并维持25s。
在南北红灯亮的同时，东西绿灯也亮，1s后，东西车灯即甲亮。
到20s时，东西绿灯闪亮，3s后熄灭，在东西绿灯熄灭后东西黄灯亮，同时甲灭。
黄灯亮2s后灭东西红灯亮。
与此同时，南北红灯灭，南北绿灯亮。
1s后，南北车灯即乙亮。
南北绿灯亮了25s后闪亮，3s后熄灭，同时乙灭，黄灯亮2s 后熄灭，南北红灯亮，东西绿灯亮，循环。
图7-4 交通灯控制示意图（2）I/O分配输入输出起动按钮：I0.0 南北红灯：Q0.0 东西红灯：Q0.3南北黄灯：Q0.1 东西黄灯：Q0.4南北绿灯：Q0.2 东西绿灯：Q0.5南北车灯：Q0.6 东西车灯：Q0.7 （3）程序设计根据控制要求首先画出十字路口交通信号灯的时序图，如图7-5所示。
起动I0.0东西绿灯Q0.5东西车灯甲Q0.7东西黄灯Q0.4东西红灯Q0.3南北绿灯Q0.2南北车灯乙Q0.6南北黄灯Q0.1南北红灯Q0.0图7-5 十字路口交通信号灯的时序图根据十字路口交通信号灯的时序图，用基本逻辑指令设计的信号灯控制的梯形图如图7-6所示。
分析如下：首先，找出南北方向和东西方向灯的关系：南北红灯亮（灭）的时间=东西红灯灭（亮）的时间，南北红灯亮25S（T37计时）后，东西红灯亮30S（T41计时）后。
其次，找出东西方向的灯的关系：东西红灯亮30S后灭（T41复位）→东西绿灯平光亮20S（T43计时）后→东西绿灯闪光3S（T44计时）后，绿灯灭→东西黄灯亮2S（T42计时）。
再其次，找出南北向灯的关系：南北红灯亮25S（T37计时）后灭→南北绿灯平光25S（T38计时）后→南北绿灯闪光3S（T39计时）后，绿灯灭→南北黄灯亮2S（T40计时）。
最后找出车灯的时序关系：东西车灯是在南北红灯亮后开始延时（T49计时）1S后，东西车灯亮，直至东西绿灯闪光灭（T44延时到）；南北车灯是在东西红灯亮后开始延时（T50计时）1S后，南北车灯亮，直至南北绿灯闪光灭（T39延时到）。
根据上述分析列出各灯的输出控制表达式：东西红灯：Q0.3=T37 南北红灯Q0.0=M0.0·T3东西绿灯：Q0.5=Q0.0·T43+T43·T44·T59 南北绿灯Q0.2=Q0.3·T38+T38·T39·T59 东西黄灯：Q0.4=T44·T42 南北黄灯Q0.1=T39·T40东西车灯：Q0.7=T49·T44 南北车灯Q0.6=T50·T39图7-6 基本逻辑指令设计的信号灯控制的梯形图4. 顺序控制设计法根据功能流程图，以步为核心，从起始步开始一步一步地设计下去，直至完成。
