弹性悬挂装置

恒力弹簧支吊架工作原理
恒力弹簧支吊架是一种用于支撑和悬挂物体的装置，它的工作原理是基于弹性力和重力的平衡。

它通常由一个或多个恒力弹簧组成。

恒力弹簧是一种具有恒定弹性力的弹簧，即在受力范围内保持恒定的回弹力。

恒力弹簧的弹性力大小与其伸长或压缩的长度成正比。

这种弹性力可以用于支撑和悬挂物体，使其保持在一个特定的位置。

恒力弹簧支吊架工作原理如下：
1. 将恒力弹簧安装在支架上，使其伸长或压缩到适当的长度。

这个长度可以根据需要进行调整。

2. 将需要支撑或悬挂的物体连接到恒力弹簧的一端。

3. 由于重力的作用，物体会拉伸或压缩恒力弹簧。

4. 恒力弹簧会对物体施加一个与其伸长或压缩长度成正比的弹性力，以抵消重力的作用，使物体保持在一个平衡的位置。

5. 如果物体受到外力作用，改变了恒力弹簧的伸长或压缩长度，恒力弹簧会立即产生一个与改变长度方向相反的弹性力，以恢复原来的平衡位置。

恒力弹簧支吊架的工作原理是通过弹簧的弹性力平衡重力，使物体保持在一个特定的位置。

这种装置广泛应用于工程、机械、建筑等领域，用于支撑和悬挂各种物体。

车辆工程练习题【第三版】---------兰州交通大学严隽耄，傅茂海主编，李芾主审车辆工程练习题【一】一、填空题1．铁道车辆由____________、____________、____________、____________和____________五大基本组成部分。

车体、走行部（或转向架）、制动装置、连接缓冲装置、车体内部设备2．转向架按弹簧悬挂装置分类可分为____________和____________两类。

一系弹簧悬挂、二系弹簧悬挂3．弹簧的主要特性包括____________、____________和____________。

挠度、刚度、柔度4．209T型客车转向架适用于时速___________以下运行，采用___________制动。

120km/h、双侧闸瓦5．车钩具有___________、___________、___________三种作用位置，即三态作用。

闭锁、开锁、全开6．车钩的破坏形式主要是___________或___________。

疲劳、脆性断裂7．保温车的车体装有隔热材料，并且在车内设有冷却装置、加温装置、测温装置和通风装置等，使其具有___________、___________和___________三种性能。

制冷、保温、加温8．车辆代码分___________、___________、___________三段。

车种、车型、车号9．影响轴承性能的主要因素有___________、___________、___________、___________和___________。

轴承结构、轴承质量、润滑油、密封、工作环境10．多卷弹簧完全代替单卷弹簧必须满足___________、___________、___________三个条件。

弹簧指数相等、应力相等、各卷弹簧的挠度相等11．减振器按结构特点可分为___________和___________。

摩擦减振器、油压减振器12．我国货车上采用的车钩类型有___________、___________车钩，客车上采用___________、___________车钩。

一、填空、选择、判断类型1.1964年10月1日，日本的东海道新干线高速铁路正式开通商业运营,这是全球第一条高速铁路.2.按照速度划分,最高运行速度大于等于 200km/h 的列车称为高速列车。

3.在动车组的发展历史中，很多国家投入了大量的人力物力进行研发，日本、法国和德国走在了历史的最前沿。

4.国际上通用的标准轨距是 1435mm 。

5.按照动力配置的方式分，动车组可分为动力集中式和动力分散式两种，其中动力分散式可分为完全分散和相对分散两种。

6.我国的动车组主要以CRH命名，其典型的四种车型是 CRH1 、CRH2、CRH3 和 CRH5 。

7.动车组的车体分为带司机室车体和不带司机室车体两种。

8.动车组转向架分为动力转向架和非动力转向架。

9.高速列车运行时的基本阻力主要包括机械阻力和空气阻力两部分，其中空气阻力与运行速度的平方成正比。

10.车辆的限界可分为无偏移限界、静偏移限界和动偏移限界。

11.高速转向架主要由构架，轮对，弹簧悬挂装置，牵引装置，轴箱定位装置、回转阻尼装置和抗侧滚装置等组成。

对于动力转向架还包括牵引电机和驱动装置。

12.牵引装置是车体与转向架的连接装置，其主要作用是传递车体与转向架之间的水平力。

13.在动车组的弹性悬挂装置中，一系悬挂采用钢弹簧 + 液压减振器 +轴箱定位装置的方式，二系悬挂主要采用空气弹簧装置。

14.动车组的轴箱定位装置主要有三种形式：拉板式定位、转臂式定位和橡胶弹簧定位，其中CRH2采用的是转臂式定位。

15.回转阻尼装置主要用来抑制高速转向架的蛇行运动，一般采用两种装置：旁承支重结构和抗蛇行减振器。

16.车轮踏面按照形状的不同可分为锥形踏面和磨耗性踏面。

17.轮对与构架之间的弹簧悬挂装置称为一系悬挂装置；车体与构架之间的弹簧悬挂装置称为二系悬挂装置。

18.空气弹簧悬挂系统主要由空气弹簧、附加空气室、高度控制阀、差压阀及滤尘器等组成。

19.高度控制阀主要是为了保持车体距轨面高度不变，通常有三种工作状态，即：保压、充气和放气。

1、轨道车辆是按照功能分类的多个子系统组成的紧密联系的综合系统，一般包括车体、转向架、车辆连接装置、车门、空调系统、制动系统、电气系统。

2、车体分为有司机室和无司机室车体两种。

3、转向架分为动力转向架和非动力转向架，它位于车体与轨道之间，用来牵引和引导车辆沿着轨道行驶，承受与传递来自车以及线路的各种载荷并缓和其动作用力。

4、车辆连接装置通常是指车钩缓冲装置及贯通道。

5、为了改善列车纵向平稳性，一般在车钩的后部装设缓冲装置，以缓和列车冲动；另外还必须有连接车辆之间的电气和空气的管路。

6、空调系统的作用是为客室和司机室的室内环境提供温度调节，包括制冷、制热、通风、除湿等。

空调系统包括空调机组，风道，送风/回风口、废排装置、司机室送风装置等。

7、制动系统主要包括供风系统、送风管路、制动控制系统、基础制动装置等。

8、车辆长度：车辆处于自由状态，车钩呈锁闭状态时，两端车钩连接之间的距离。

（名词解释）9、车辆定距：同一车辆的两转向架回转中心之间的距离。

（名词解释）10、固定轴距：同一转向架的两车轴中心线之间的距离。

（名词解释）11、以重庆地铁6号线车辆为例，其编组方式为：Tc*Mp*Mi=M2*Mp*Tc= 其中“=”表示半自动车钩；“*”表示半永久牵引杆；“Tc”表示有司机室的拖车；“Mp”表示带受电弓的动车；“M1”“M2”表示不受带电弓的动车。

（填空、选择）12、重庆单轨3号线，其编组方式为：×Mc1+M2+M4+M5+M3+Mc2×其中，Mc1或Mc2表示带司机室动车；M2、M3、M4、M5表示动车；×表示密接式车钩；+表示棒状式车钩。

（填空、选择）13、以重庆地铁为例，其采用6位数字编号，前两位数字为线路编号，第3、4、5位数字代表列车编号，末位数字代表车辆号（1~6）14、地铁车辆常用车辆界限是动态包络线界限。

15、为满足安全运载旅客的需要，城市轨道交通车辆车体应当有足够的强度以承受车辆运行过程中的各种载荷，同时在保证足够的强度和刚度的条件下实现轻量化。

铁道车辆构造与检修货车转向架检修题库一、填空题。

1. 轴承及轴箱装置是联系构架（或侧架）和轮对的活动关节，使轮对的滚动转化为车体沿钢轨的平动。

2. 构架（侧架）是转向架的基础，它把转向架各零、部件组成一个整体。

3. 目前，我国大多数货车转向架主要设有摇枕悬挂装置，客车转向架既设有摇枕悬挂装置，又设有轴箱悬挂装置。

弹性悬挂装置包括弹簧装置、减振装置和定位装置等。

4.转向架的承载方式可以分为心盘集中承载、非心盘承载和心盘部分承载三种。

5.为使运行中的车辆能在规定的距离范围内停车，必须安装制动装置。

6.对货车转向架的一般要求是：结构简单合理，工作安全可靠，运行性能良好，制造成本低廉，维护检修方便等。

7.一般货车转向架主要由轮对轴箱装置、弹簧减振装置、侧架（少数为构架）和摇枕、基础制动装置等几部分组成。

8.转K2型转向架属于三大件式货车转向架。

二、选择题。

1.侧架是车辆( A )部分的部件之一。

(A)转向架 (B)车钩缓冲装置 (C)制动装置 (D)车体2.摇枕是车辆( A )部分的部件之一。

(A)转向架 (B)车钩缓冲装置 (C)制动装置 (D)车体3.枕簧是车辆( A )部分的部件之一。

(A)转向架 (B)车钩缓冲装置 (C)制动装置 (D)车体4.减振器是车辆( A )部分的部件之一。

(A)转向架 (B)车钩缓冲装置 (C)制动装置 (D)车体5.承载鞍是车辆( A )部分的部件之一。

(A)转向架 (B)车钩缓冲装置 (C)制动装置 (D)车体6.交叉杆是车辆( A )部分的部件之一。

(A)转向架 (B)车钩缓冲装置 (C)制动装置 (D)车体7.弹簧托板是车辆( A )部分的部件之一(A)转向架 (B)车钩缓冲装置 (C)制动装置 (D)车体8.下心盘是车辆( A )部分的部件之一。

(A)转向架 (B)车钩缓冲装置 (C)制动装置 (D)车体9.下旁承是车辆( A )部分的部件之一。

(A)转向架 (B)车钩缓冲装置 (C)制动装置 (D)车体10.轮对轴承是车辆( A )部分的部件之一。

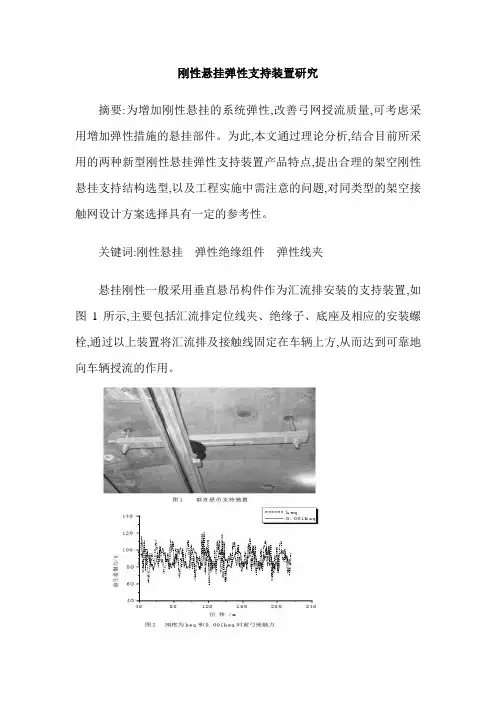

刚性悬挂弹性支持装置研究摘要:为增加刚性悬挂的系统弹性,改善弓网授流质量,可考虑采用增加弹性措施的悬挂部件。

为此,本文通过理论分析,结合目前所采用的两种新型刚性悬挂弹性支持装置产品特点,提出合理的架空刚性悬挂支持结构选型,以及工程实施中需注意的问题,对同类型的架空接触网设计方案选择具有一定的参考性。

关键词:刚性悬挂弹性绝缘组件弹性线夹悬挂刚性一般采用垂直悬吊构件作为汇流排安装的支持装置,如图1所示,主要包括汇流排定位线夹、绝缘子、底座及相应的安装螺栓,通过以上装置将汇流排及接触线固定在车辆上方,从而达到可靠地向车辆授流的作用。

1 刚性悬挂悬吊结构刚度对授流质量的影响从整体上说,刚性悬挂悬吊结构刚度的变化对接触力的影响很难用可规定或者可追寻的规律来分析,从受电弓运行过程中抬升汇流排和接触线的作用分析,可以说悬吊结构刚度变小将导致刚性悬挂整体变柔(即刚度变小),受电弓滑板的最大位移将会随刚性悬挂整体刚度的减小而变得平缓,这有利于保持受电弓具有更好的追随性,从而获得较高的受流效果。

应用非线性和动力有限元的基本原理,对受电弓、接触网系统进行的弓网耦合仿真研究结果(见图2)也表明,当悬挂刚度keq(keq为当前刚性悬挂悬挂点的刚度)降低三个数量级为(0.001 keq)时,受电弓抬升力的标准偏差最小,受流质量最好,而如果再继续降低悬挂机构刚度的数量级受流质量又明显变差。

说明悬挂机构刚度的取值不是越大越好,也不是越小越好,而是要找到一个合适的值。

弹性装置的弹性性能的取值在理论上应使悬挂点的刚度减少三个数量级,同时还应满足刚性悬挂力学性能的要求。

经以上分析可以看出,可通过调整刚性悬挂机构刚度,从而实现增加刚性悬挂的p当架空刚性接触网的汇流排安装在弹性绝缘悬挂组件上,在其自重的作用下,弹性绝缘组件的橡胶弹性元件产生变形,达到一种应力应变的平衡。

运行时弓网相互作用,橡胶弹性元件的变形恢复,从而避让了受电弓可能对刚性接触网的冲击,使得刚性悬挂授流更趋平稳,也减小了接触线和受电弓自身的磨耗。

转向架的组成
城轨车辆普遍采用二轴构架式转向架，采用无摇枕结构。

一般均具有以下主要特点：一系悬挂主要有金属螺旋弹簧、“人”字形（或称“八”字形）和锥形金属橡胶弹簧结构，二系悬挂主要由空气囊加橡胶金属叠层弹簧构成。

转向架的基本组成如下：
（1）轮对与轴箱装置。

轮对直接向钢轨传递重量，通过轮轨之间的黏着产生牵引力和制动力，并通过车轮的回转实现车辆在钢轨上的运行（平移）。

（2）弹性悬挂装置。

为减少线路不平顺和轮对运动对车体产生的各种动态的影响，转向架在轮对与构架或构架与车体（摇枕）之间，设有弹性悬挂装置。

前者称为轴箱悬挂装置，后者称为摇枕（或中央）悬挂装置，也即一系悬挂装置和二系悬挂装置。

（3）构架。

构架是转向架的基础，主要包括侧梁、横梁、案卷及其他零部件的安装或悬挂座，构架将转向架的各个零部件组成统一整体。

（4）制动装置。

转向架制动装置指的是基础制动装置，主要包括制动缸、放大系统、制动闸片和制动盘。

（5）驱动装置。

驱动装置安装在动车转向架上，包括牵引电机、车轴齿轮箱、联轴节或万向轮、各种悬吊机构。

（6）转向架中心牵引装置。

转向架中心牵引装置由中心销系统和牵引拉杆组成，包括中心销、牵引拉杆系统。

适用于低净空条件下的弹性支座悬挂装置
赵金凤
【期刊名称】《电气化铁道》
【年(卷),期】2004()5
【摘要】介绍了DC1500V弹性支座悬挂装置与AC25kV弹性支撑悬挂装置的使用环境、结构特点、基本组成及工作原理,能够解决低净空条件下的接触网悬挂问题,是隧道内简单悬挂的一种很好的结构形式。

该装置可替代国外同类产品,性价比高,具有广阔的应用前景。

【总页数】3页(P27-29)
【关键词】悬挂装置;净空;弹性支座;接触网;基本组成;隧道;结构特点;弹性支撑;使用环境
【作者】赵金凤
【作者单位】中铁电气化局集团宝鸡器材厂
【正文语种】中文
【中图分类】U448.27;TU311
【相关文献】
1.弹性简单悬挂系统中弹性支座的技术特性 [J], 彭大明;胡一洲
2.低净空条件下在役桥梁水中钢围堰施工中起重吊装自动预警装置 [J], 陈振锋;孟伟玉
3.低净空柔性接触网悬挂安装形式研究 [J], 吴志心
4.低净空盾构隧道内接触网悬挂方案研究 [J], 王溢斐
5.焦柳铁路低净空隧道内接触网刚性悬挂调整方法研究 [J], 郭胜
因版权原因，仅展示原文概要，查看原文内容请购买。

中央弹簧悬挂装置一. 组成与作用中央弹簧悬挂装置是车体与转向架的连接装置，因此又叫车体支撑装置。

通常由弹簧装置（一般用空气弹簧）、抗侧滚装置、蛇形减振器、横向减振器和牵引装置等组成，其作用是：保证车辆的重量、纵向力（牵引力及制动力）、横向力的正常传递；保证轴重的均匀分配和车体在转向架上的安定；容许转向架进出曲线时相对于车体进行回转运动。

因此，它既是承载装置，又是活动关节。

这种连接装置的性能好坏，直接影响车辆的动力学性能，特别是横向动力学性能。

此外，它还影响车辆的黏着重量利用率。

二.横动装置随着速度的提高，车辆在垂向和水平方向的振动加剧，对线路的垂向及横向动作用力也相应增大。

为改善高速运行时的横向稳定性，应在车体与转向架之间设置横向弹性装置，或称为横动装置。

它的作用犹如在铅垂方向设置弹簧装置一样，在横向分隔了转向架与车体的质量，使车体不直接参与转向架的蛇形，从而减小车体的水平惯性力和车轮对钢轨的横向打击力。

此外，它也降低曲线通过时的动侧压力。

目前，采用的横动装置的形式虽多，但归纳起来，主要有3种：（1）摇动台式：车体重量通过摇动台，用吊杆悬挂于转向架构架横梁上。

车体与转向架间在横向容许有较大的横移量。

这种形式的缺点是：结构复杂，体积大，重量大。

（2）无摇动台式：车体重量通过摇枕，用空气弹簧作用在转向架构架横梁上。

（3）无摇枕式：车体重量通过构架左右两侧的弹性旁承支承于转向架上，依靠弹性旁承的横向位移来得到横动装置的作用。

弹性旁承可以由圆弹簧、空气弹簧或橡胶堆组成。

现在这种形式的横动装置获得了广泛的采用，它的优点是结构简单。

三.空气弹簧1.现代轨道交通车辆不断地朝着高速化、轻量化以及低噪音方向发展，空气弹簧悬挂系统具有诸多钢制螺旋不具备的优点，因此在干线高速铁道车辆转向架和城市轨道交通车辆转向架中均日益广泛地采用空气弹簧作为二系悬挂装置。

与空气弹簧相比，钢弹簧由于具有线性刚度特性，使其在轨道交通车辆上的应用受到限制，这主要有两方面的原因：（1）在高速轨道交通领域钢弹簧不能够大幅度提高车辆悬挂系统静挠度以降低车体的自振频率，尤其是车辆的载客量较大时；（2）城市轨道交通车辆的载客量大而且要求地板高度在不同载客量时基本不变，钢弹簧不具备这种特性。

弹性链形悬挂接触网弹性吊索施工工法弹性链形悬挂接触网弹性吊索施工工法一、前言弹性链形悬挂接触网弹性吊索施工工法以其独特的优势，在铁路施工领域得到广泛应用。

本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。

二、工法特点1. 系统稳定性强：采用弹性链形悬挂接触网和弹性吊索相结合的方式，能够有效减少因风振等原因造成的线穿跳车，并能保证接触网的水平与垂直位置的准确性。

2. 适应性广：适用于高速铁路、复线、城市轨道交通等各种场合，能够满足不同线路条件下的要求。

3. 施工速度快：与传统的固定接触网相比，弹性吊索施工工法施工速度更快，可以大大节省施工时间。

4. 维护方便：采用模块化设计，可以方便快捷地进行维护和更换。

三、适应范围弹性链形悬挂接触网弹性吊索施工工法适用于各种复杂线路条件下的接触网施工，如高速铁路、复线、城市轨道交通等。

尤其在弯道、曲线、隧道等复杂地形和环境下表现出更强的适应性。

四、工艺原理该工法采用弹性链形悬挂接触网和弹性吊索相结合的方式，实现了接触网的灵活悬挂。

通过合理设置吊索的数量和弹性系数，可以调整接触网的水平位置和垂直位置，从而满足设计要求。

施工过程中，需要对施工工法与实际工程之间的联系进行具体的分析和解释，采取相应的技术措施，确保施工质量。

五、施工工艺 1. 基础施工：首先进行接触网基础的施工，包括基础的打桩、浇筑等工作。

2. 悬挂装置安装：将弹性链形悬挂接触网和弹性吊索的悬挂装置安装在钢架上，并进行调整。

3. 吊索设置：根据设计要求，设置合适数量和弹性系数的吊索，保证接触网的水平和垂直位置。

4. 连接工作：对接触网的连接部分进行固定，确保其牢固可靠。

5. 系统调试：对整个悬挂系统进行调试，检查其工作状态和性能。

六、劳动组织根据具体工程规模，合理组织施工人员，确保施工进度和质量。

包括悬挂装置安装组、吊索设置组、连接工作组、调试组等。

一、转向架的作用及组成作用：1.采用转向架是为了增加车辆载重，长度，容积，提高运行速度，满足铁路运输发展。
