CRH2型动车组转向架二系悬挂装置CRH2型动车组转向架二系悬挂装置5.6.1结构布置及特点CRH2型动车组转向架二系悬挂装置主要由空气弹簧系统、牵引装置、横向减振器、抗蛇行减振器及横向缓冲橡胶止挡等零部件组成，如图5.22所示。
每辆车体及其以上所有重量通过4个空气弹簧传递给两个转向架，纵向力(牵引力或制动力)由单牵引拉杆传递，而横向力则由空气弹簧和横向缓冲橡胶止挡共同传递。
空气弹簧是车体与转向架之间的重要悬挂元件，主要作用除支承车体载荷外，还可以隔离转向架构架的振动，并在通过曲线过程中通过变位实现车体与转向架间的相对旋转和横移。
因此，空气弹簧是二系悬挂中的关键零部件，是影响车辆运行平稳性的关键因素。
5.6.2空气弹簧装置空气弹簧装置主要包括空气弹簧及其附属的高度调整阀、调整阀保温箱及差压阀等。
空气弹簧采用自由膜式气囊，与下部的叠层橡胶堆组成一体。
该空气弹簧的特点：(1)垂向变形由空气弹簧本体(即气囊)和其下面的叠层橡胶堆共同承担，确保垂向大变形量；(2)在水平方向，一方面利用叠层橡胶堆进一步降低刚性，另一方面通过改变气囊形状，可以产生一定的阻尼，以改善乘坐舒适性。
5.6.2.1工作原理一般空气弹簧装置由列车主风管、T形支管、截断塞门、滤尘止回阀、空气弹簧贮风缸、连接软管、高度控制阀、空气弹簧本体、差压阀和附加空气室等组成，空气弹簧系统工作原理(即压力空气传递过程)见图5.23。
压力空气由列车主风管1→高度阀截断塞门3→高度控制阀4→空气弹簧截断塞门2→空气弹簧5→节流阀8→附加空气室7。
5.6.2.2空气弹簧结构空气弹簧主要由橡胶气囊、上下盖板、橡胶堆等零部件组成，如图5.24所示。
空气弹簧采用上进气设计，压缩空气经过高度调整阀进人橡胶气囊和构架内腔形成的附加空气室，橡胶气囊和附加空气室间设直径为φ14mm的节流孔，空气通过节流孔时产生的节流效应构成二系悬挂的垂向阻尼。
当空气弹簧上盖板相对于底座产生垂向位移时，空气弹簧内的气体容积发生变化，引起压力的变化。

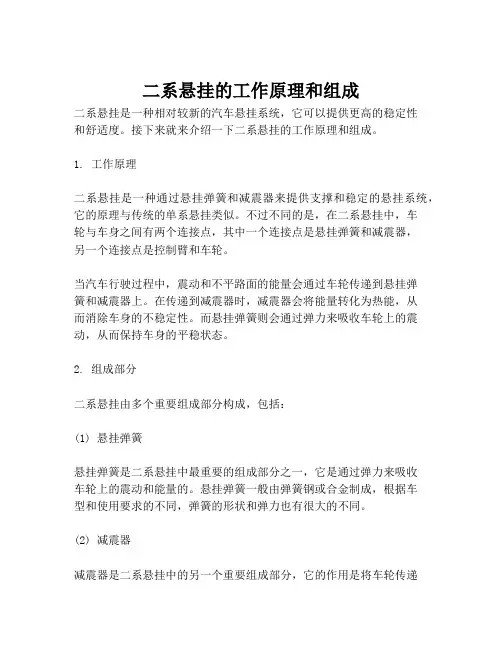

二系悬挂的工作原理和组成二系悬挂是一种相对较新的汽车悬挂系统，它可以提供更高的稳定性和舒适度。
接下来就来介绍一下二系悬挂的工作原理和组成。
1. 工作原理二系悬挂是一种通过悬挂弹簧和减震器来提供支撑和稳定的悬挂系统，它的原理与传统的单系悬挂类似。
不过不同的是，在二系悬挂中，车轮与车身之间有两个连接点，其中一个连接点是悬挂弹簧和减震器，另一个连接点是控制臂和车轮。
当汽车行驶过程中，震动和不平路面的能量会通过车轮传递到悬挂弹簧和减震器上。
在传递到减震器时，减震器会将能量转化为热能，从而消除车身的不稳定性。
而悬挂弹簧则会通过弹力来吸收车轮上的震动，从而保持车身的平稳状态。
2. 组成部分二系悬挂由多个重要组成部分构成，包括：(1) 悬挂弹簧悬挂弹簧是二系悬挂中最重要的组成部分之一，它是通过弹力来吸收车轮上的震动和能量的。
悬挂弹簧一般由弹簧钢或合金制成，根据车型和使用要求的不同，弹簧的形状和弹力也有很大的不同。
(2) 减震器减震器是二系悬挂中的另一个重要组成部分，它的作用是将车轮传递到车身的震动通过液体阻力转化为热能，从而消除车身的不稳定性。
减震器由活塞、缸体、阻尼油和弹簧等部分组成。
(3) 控制臂控制臂是连接车轮和悬挂弹簧的组成部分，它一般由铸铁、钢板或合金制成。
控制臂的作用是保持车轮的几何位置和姿态，同时也可以降低车身的噪声和震动。
(4) 悬挂支架悬挂支架是安装在车身底部的组成部分，它可以将悬挂系统与车身连接在一起。
悬挂支架通常由钢铁或铝制成，其结构和形状也会因车型和要求的不同而有所不同。
(5) 悬挂动力学控制系统悬挂动力学控制系统是二系悬挂中的又一个重要组成部分，它可以根据路面情况和驾驶条件来调节车身的稳定性和舒适性。
这种控制系统通常由传感器、控制电路和电磁阀组成，它可以根据传感器接收到的路面数据来实时控制悬挂弹簧和减震器的工作状态。
总结综上所述，二系悬挂是一种通过悬挂弹簧和减震器来提供支撑和稳定的悬挂系统。

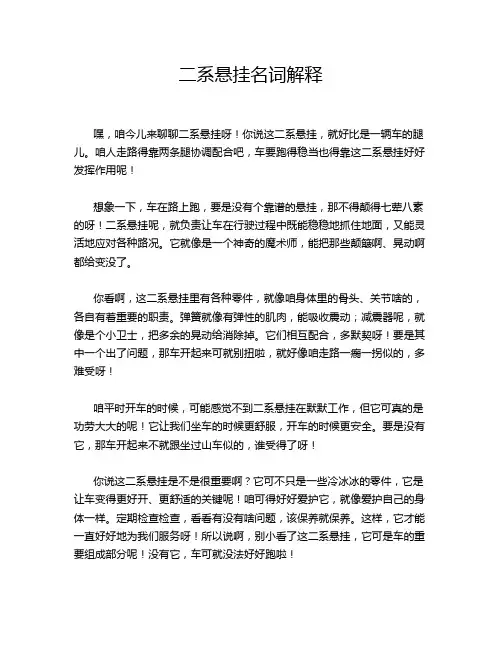

二系悬挂名词解释
嘿，咱今儿来聊聊二系悬挂呀！你说这二系悬挂，就好比是一辆车的腿儿。
咱人走路得靠两条腿协调配合吧，车要跑得稳当也得靠这二系悬挂好好发挥作用呢！
想象一下，车在路上跑，要是没有个靠谱的悬挂，那不得颠得七荤八素的呀！二系悬挂呢，就负责让车在行驶过程中既能稳稳地抓住地面，又能灵活地应对各种路况。
它就像是一个神奇的魔术师，能把那些颠簸啊、晃动啊都给变没了。
你看啊，这二系悬挂里有各种零件，就像咱身体里的骨头、关节啥的，各自有着重要的职责。
弹簧就像有弹性的肌肉，能吸收震动；减震器呢，就像是个小卫士，把多余的晃动给消除掉。
它们相互配合，多默契呀！要是其中一个出了问题，那车开起来可就别扭啦，就好像咱走路一瘸一拐似的，多难受呀！
咱平时开车的时候，可能感觉不到二系悬挂在默默工作，但它可真的是功劳大大的呢！它让我们坐车的时候更舒服，开车的时候更安全。
要是没有它，那车开起来不就跟坐过山车似的，谁受得了呀！
你说这二系悬挂是不是很重要啊？它可不只是一些冷冰冰的零件，它是让车变得更好开、更舒适的关键呢！咱可得好好爱护它，就像爱护自己的身体一样。
定期检查检查，看看有没有啥问题，该保养就保养。
这样，它才能一直好好地为我们服务呀！所以说啊，别小看了这二系悬挂，它可是车的重要组成部分呢！没有它，车可就没法好好跑啦！。

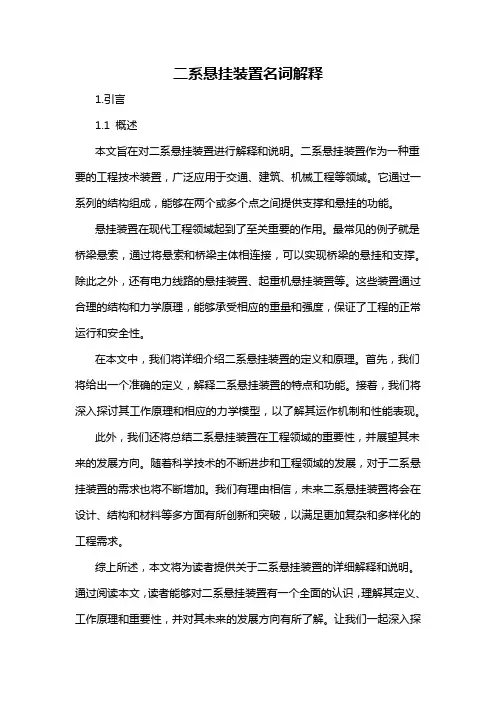

二系悬挂装置名词解释1.引言1.1 概述本文旨在对二系悬挂装置进行解释和说明。
二系悬挂装置作为一种重要的工程技术装置，广泛应用于交通、建筑、机械工程等领域。
它通过一系列的结构组成，能够在两个或多个点之间提供支撑和悬挂的功能。
悬挂装置在现代工程领域起到了至关重要的作用。
最常见的例子就是桥梁悬索，通过将悬索和桥梁主体相连接，可以实现桥梁的悬挂和支撑。
除此之外，还有电力线路的悬挂装置、起重机悬挂装置等。
这些装置通过合理的结构和力学原理，能够承受相应的重量和强度，保证了工程的正常运行和安全性。
在本文中，我们将详细介绍二系悬挂装置的定义和原理。
首先，我们将给出一个准确的定义，解释二系悬挂装置的特点和功能。
接着，我们将深入探讨其工作原理和相应的力学模型，以了解其运作机制和性能表现。
此外，我们还将总结二系悬挂装置在工程领域的重要性，并展望其未来的发展方向。
随着科学技术的不断进步和工程领域的发展，对于二系悬挂装置的需求也将不断增加。
我们有理由相信，未来二系悬挂装置将会在设计、结构和材料等多方面有所创新和突破，以满足更加复杂和多样化的工程需求。
综上所述，本文将为读者提供关于二系悬挂装置的详细解释和说明。
通过阅读本文，读者能够对二系悬挂装置有一个全面的认识，理解其定义、工作原理和重要性，并对其未来的发展方向有所了解。
让我们一起深入探索二系悬挂装置的奥秘！1.2 文章结构文章结构部分是对整篇文章的组织和安排进行描述，它有助于读者更好地理解和阅读文章。
以下是对文章结构部分的具体内容的描述：在本文中，将以二系悬挂装置为主题，通过对其定义和原理的解释，探讨其重要性以及未来发展的展望。
本文的结构分为引言、正文和结论三个部分。
引言部分将介绍本文的背景和目的。
在引言的开头，将对二系悬挂装置进行简单概述，以引起读者的兴趣。
接着，将详细介绍本文的结构，以便读者能够清晰地了解整篇文章的组织和内容。
最后，将明确本文的目的，即对二系悬挂装置进行解释和探讨。

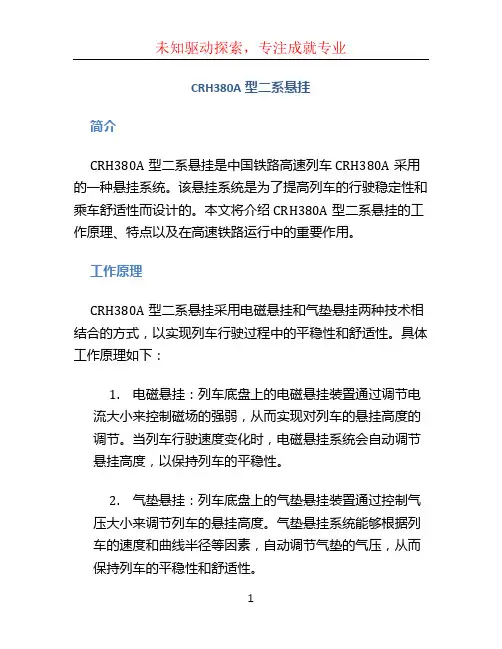

CRH380A型二系悬挂简介CRH380A型二系悬挂是中国铁路高速列车CRH380A采用的一种悬挂系统。
该悬挂系统是为了提高列车的行驶稳定性和乘车舒适性而设计的。
本文将介绍CRH380A型二系悬挂的工作原理、特点以及在高速铁路运行中的重要作用。
工作原理CRH380A型二系悬挂采用电磁悬挂和气垫悬挂两种技术相结合的方式，以实现列车行驶过程中的平稳性和舒适性。
具体工作原理如下：1.电磁悬挂：列车底盘上的电磁悬挂装置通过调节电流大小来控制磁场的强弱，从而实现对列车的悬挂高度的调节。
当列车行驶速度变化时，电磁悬挂系统会自动调节悬挂高度，以保持列车的平稳性。
2.气垫悬挂：列车底盘上的气垫悬挂装置通过控制气压大小来调节列车的悬挂高度。
气垫悬挂系统能够根据列车的速度和曲线半径等因素，自动调节气垫的气压，从而保持列车的平稳性和舒适性。
通过电磁悬挂和气垫悬挂的相互配合，CRH380A型二系悬挂能够稳定地支撑列车并减少列车在行驶中对轨道的冲击，从而提高了列车的行驶稳定性和乘车舒适性。
特点CRH380A型二系悬挂具有以下特点：1.高速稳定：悬挂系统能够根据列车的速度自动调节悬挂高度，保持列车在高速行驶过程中的稳定性。
悬挂系统采用的电磁悬挂和气垫悬挂技术能够减小列车与轨道之间的冲击和摩擦，提高列车的稳定性。
2.乘车舒适：悬挂系统能够根据列车的运行状态自动调节悬挂高度，提供给乘客更加舒适的乘车体验。
悬挂系统能够减小列车在经过弯道等曲线区段时的侧倾，减少乘客的不适感。
3.节能环保：悬挂系统的电磁悬挂和气垫悬挂技术能够减少列车与轨道之间的能量损耗和摩擦，提高列车的能源利用效率。
与传统的机械悬挂相比，CRH380A型二系悬挂能够降低列车的能耗，减少对环境的影响。
在高速铁路运行中的作用CRH380A型二系悬挂在高速铁路运行中发挥着重要的作用。
以下是其在高速铁路运行中的几个方面作用：1.提高行驶速度：悬挂系统能够减小列车与轨道之间的冲击和阻力，提高列车的行驶速度。

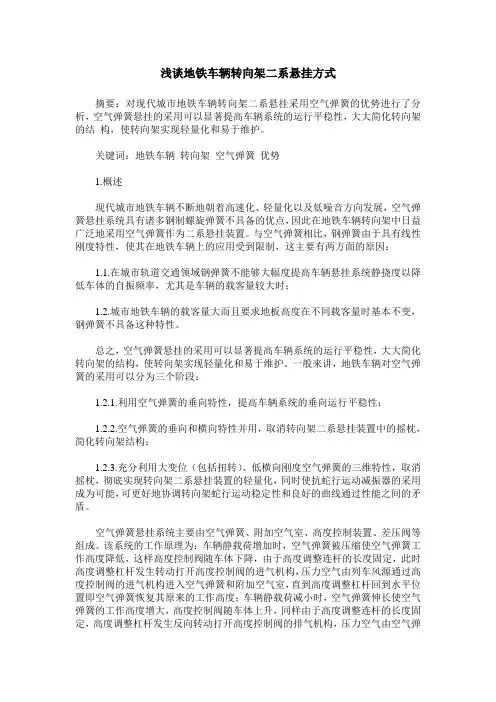

浅谈地铁车辆转向架二系悬挂方式摘要：对现代城市地铁车辆转向架二系悬挂采用空气弹簧的优势进行了分析，空气弹簧悬挂的采用可以显著提高车辆系统的运行平稳性，大大简化转向架的结构，使转向架实现轻量化和易于维护。
关键词：地铁车辆转向架空气弹簧优势1.概述现代城市地铁车辆不断地朝着高速化、轻量化以及低噪音方向发展，空气弹簧悬挂系统具有诸多钢制螺旋弹簧不具备的优点，因此在地铁车辆转向架中日益广泛地采用空气弹簧作为二系悬挂装置。
与空气弹簧相比，钢弹簧由于具有线性刚度特性，使其在地铁车辆上的应用受到限制，这主要有两方面的原因：1.1.在城市轨道交通领域钢弹簧不能够大幅度提高车辆悬挂系统静挠度以降低车体的自振频率，尤其是车辆的载客量较大时；1.2.城市地铁车辆的载客量大而且要求地板高度在不同载客量时基本不变，钢弹簧不具备这种特性。
总之，空气弹簧悬挂的采用可以显著提高车辆系统的运行平稳性，大大简化转向架的结构，使转向架实现轻量化和易于维护。
一般来讲，地铁车辆对空气弹簧的采用可以分为三个阶段：1.2.1.利用空气弹簧的垂向特性，提高车辆系统的垂向运行平稳性；1.2.2.空气弹簧的垂向和横向特性并用，取消转向架二系悬挂装置中的摇枕，简化转向架结构；1.2.3.充分利用大变位（包括扭转）、低横向刚度空气弹簧的三维特性，取消摇枕，彻底实现转向架二系悬挂装置的轻量化，同时使抗蛇行运动减振器的采用成为可能，可更好地协调转向架蛇行运动稳定性和良好的曲线通过性能之间的矛盾。
空气弹簧悬挂系统主要由空气弹簧、附加空气室、高度控制装置、差压阀等组成。
该系统的工作原理为：车辆静载荷增加时，空气弹簧被压缩使空气弹簧工作高度降低，这样高度控制阀随车体下降，由于高度调整连杆的长度固定，此时高度调整杠杆发生转动打开高度控制阀的进气机构，压力空气由列车风源通过高度控制阀的进气机构进入空气弹簧和附加空气室，直到高度调整杠杆回到水平位置即空气弹簧恢复其原来的工作高度；车辆静载荷减小时，空气弹簧伸长使空气弹簧的工作高度增大，高度控制阀随车体上升，同样由于高度调整连杆的长度固定，高度调整杠杆发生反向转动打开高度控制阀的排气机构，压力空气由空气弹簧和附加空气室通过高度控制阀的排气机构经排气口排入大气，直到高度调整杠杆回到水平位置。
