控制系统状态空间法控制系统状态空间法是现代控制理论中常用的一种方法，它描述了控制系统的动态行为，并通过状态变量来表示系统的内部状态。
在这篇文章中，我们将详细介绍控制系统状态空间法的基本概念、理论原理以及应用。
一、控制系统状态空间法的基本概念状态空间法是一种描述动态系统的方法，通过一组一阶微分方程来表示系统的动态行为。
在这个方法中，我们将控制系统看作是一个黑盒子，输入和输出之间的关系可以用状态方程和输出方程来描述。
1. 状态方程状态方程描述了系统的内部状态随时间的演化规律。
它是一个一阶微分方程组，通常用向量形式表示：ẋ(t) = Ax(t) + Bu(t)其中，x(t)表示系统的状态向量，A是状态转移矩阵，B是输入矩阵，u(t)是输入向量。
2. 输出方程输出方程描述了系统的输出与内部状态之间的关系。
它通常用线性方程表示：y(t) = Cx(t) + Du(t)其中，y(t)表示系统的输出向量，C是输出矩阵，D是直接传递矩阵。
3. 状态空间表示将状态方程和输出方程合并，可以得到系统的状态空间表示：ẋ(t) = Ax(t) + Bu(t)y(t) = Cx(t) + Du(t)在状态空间表示中，状态向量x(t)包含了系统的所有内部状态信息，它决定了系统的行为和性能。
二、控制系统状态空间法的理论原理控制系统状态空间法基于线性时不变系统理论，通过分析系统的状态方程和输出方程，可以得到系统的稳定性、可控性和可观测性等性质。
1. 系统稳定性系统稳定性是判断系统是否能够在有限时间内达到稳定状态的重要指标。
对于线性时不变系统，当且仅当系统的所有状态变量都是稳定的，系统才是稳定的。
通过分析状态方程的特征值，可以判断系统的稳定性。
2. 系统可控性系统可控性表示是否可以通过选择合适的输入来控制系统的状态。
一个系统是可控的，当且仅当存在一组输入矩阵B的列向量线性组合可以使得系统的状态从任意初始条件变为目标状态。
通过分析状态转移矩阵的秩，可以判断系统的可控性。
控制系统的状态空间分析与设计控制系统的状态空间分析与设计是现代控制理论的重要内容之一，它提供了一种描述和分析控制系统动态行为的数学模型。
状态空间方法是一种广泛应用于系统建模和控制设计的理论工具，其基本思想是通过描述系统内部状态的变化来揭示系统的特性。
一、状态空间模型的基本概念状态空间模型描述了系统在不同时间点的状态，包括系统的状态变量和输入输出关系。
在控制系统中，状态变量是指影响系统行为的内部变量，如电压、速度、位置等。
通过状态空间模型，可以将系统行为转化为线性代数方程组，从而进行分析和设计。
1. 状态方程控制系统的状态方程是描述系统状态演化的数学表达式。
一般形式的状态方程可以表示为：x(t) = Ax(t-1) + Bu(t)y(t) = Cx(t) + Du(t)其中，x(t)是系统在时刻t的状态向量，A是系统的状态转移矩阵，B是控制输入矩阵，u(t)是系统的控制输入，y(t)是系统的输出，C是输出矩阵，D是直接传递矩阵。
2. 状态空间矩阵状态空间矩阵包括系统的状态转移矩阵A、控制输入矩阵B、输出矩阵C和直接传递矩阵D。
通过这些矩阵，可以准确描述系统的状态变化与输入输出之间的关系。
3. 系统的可控性和可观性在状态空间分析中，可控性和可观性是评估系统控制性能和观测性能的重要指标。
可控性是指通过调节控制输入u(t)，系统的状态可以在有限时间内从任意初始状态x(0)到达任意预期状态x(t)。
可控性可以通过系统的状态转移矩阵A和控制输入矩阵B来判定。
可观性是指通过系统的输出y(t)可以完全确定系统的状态。
可观性可以通过系统的状态转移矩阵A和输出矩阵C来判定。
二、状态空间分析方法状态空间分析方法包括了系统响应分析、系统稳定性分析和系统性能指标分析。
1. 系统响应分析系统的响应分析可以通过状态方程进行。
主要分析包括零输入响应和零状态响应。
零输入响应是指当控制输入u(t)为零时，系统的输出y(t)变化情况。
状态空间模型及其在控制系统中的应用状态空间模型是一种控制系统分析与设计的数学工具，它在控制系统领域中具有广泛的应用。
本文将从理论和实际应用的角度，论述状态空间模型的定义、性质以及在控制系统中的应用。
一、状态空间模型的定义与性质状态空间模型是一种描述系统动态行为的数学模型，它由状态方程和输出方程组成。
状态方程描述系统的演化规律，而输出方程则用于描述输出与状态之间的关系。
状态空间模型通常以矩阵的形式表示，其中状态矩阵、输入矩阵、输出矩阵和传递函数矩阵为模型的核心元素。
状态空间模型具有以下几个性质：1. 线性性质：状态空间模型适用于线性系统，而对于非线性系统需要进行线性化处理。
2. 可观测性：状态空间模型能够通过系统的输出来确定系统的状态，从而实现对系统状态的估计和监测。
但是，不可观测系统状态无法通过输出来确定。
3. 可控性：状态空间模型中的系统状态能够通过给定的输入来控制，即通过系统输入能够实现对系统状态的调节。
二、状态空间模型在控制系统中的应用状态空间模型在控制系统中有着广泛的应用。
以下分别从系统分析和系统设计两个方面介绍其应用。
1. 系统分析通过状态空间模型可以对系统进行建模和分析，利用数学方法研究系统的稳定性、控制性能等。
通过分析状态空间模型可以得到系统的特征根，进而判断系统的稳定性。
同时，状态空间模型可以用于系统的频域分析，通过传递函数矩阵进行系统性能的评估，如阻尼比、过冲量等。
2. 系统设计状态空间模型在控制器设计中起到关键作用。
利用状态反馈控制方法可以通过反馈系统的状态信息来实现对系统的控制。
同时，利用观测器设计可以通过系统的输出对系统的状态进行估计和监测，实现有限的状态反馈控制。
状态空间模型还可以用于系统的模型预测控制，通过对状态方程进行数学描述和求解，实现对系统的优化控制。
三、状态空间模型的应用案例下面将介绍一个实际的应用案例，展示状态空间模型在控制系统中的应用。
案例：飞机自动驾驶系统设计针对飞机自动驾驶系统的设计，可以通过状态空间模型进行系统建模和控制器设计。

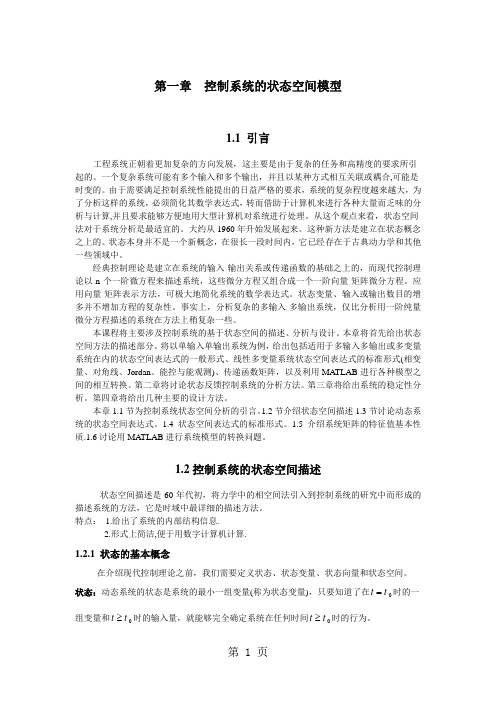

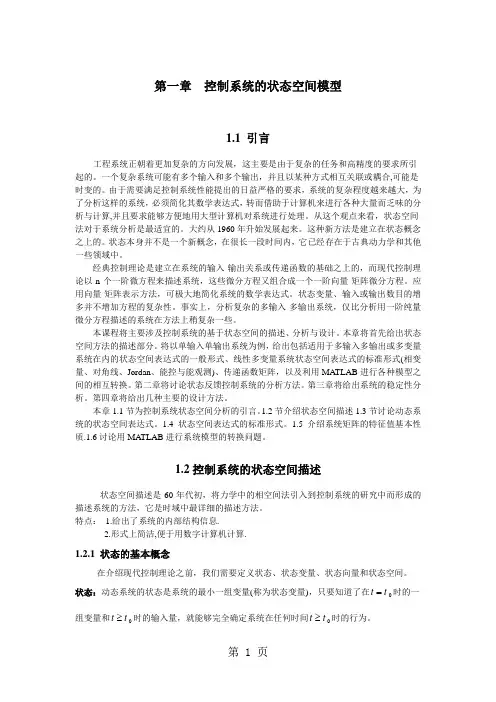

第一章 控制系统的状态空间模型1.1 引言工程系统正朝着更加复杂的方向发展，这主要是由于复杂的任务和高精度的要求所引起的。
一个复杂系统可能有多个输入和多个输出，并且以某种方式相互关联或耦合,可能是时变的。
由于需要满足控制系统性能提出的日益严格的要求，系统的复杂程度越来越大，为了分析这样的系统，必须简化其数学表达式，转而借助于计算机来进行各种大量而乏味的分析与计算,并且要求能够方便地用大型计算机对系统进行处理。
从这个观点来看，状态空间法对于系统分析是最适宜的。
大约从1960年升始发展起来。
这种新方法是建立在状态概念之上的。
状态本身并不是一个新概念，在很长一段时间内，它已经存在于古典动力学和其他一些领域中。
经典控制理论是建立在系统的输入-输出关系或传递函数的基础之上的，而现代控制理论以n 个一阶微方程来描述系统，这些微分方程又组合成一个一阶向量-矩阵微分方程。
应用向量-矩阵表示方法，可极大地简化系统的数学表达式。
状态变量、输入或输出数目的增多并不增加方程的复杂性。
事实上，分析复杂的多输入-多输出系统，仅比分析用一阶纯量微分方程描述的系统在方法上稍复杂一些。
本课程将主要涉及控制系统的基于状态空间的描述、分析与设计。
本章将首先给出状态空间方法的描述部分。
将以单输入单输出系统为例，给出包括适用于多输入多输出或多变量系统在内的状态空间表达式的一般形式、线性多变量系统状态空间表达式的标准形式(相变量、对角线、Jordan 、能控与能观测)、传递函数矩阵，以及利用MA TLAB 进行各种模型之间的相互转换。
第二章将讨论状态反馈控制系统的分析方法。
第三章将给出系统的稳定性分析。
第四章将给出几种主要的设计方法。
本章1.1节为控制系统状态空间分析的引言。
1.2节介绍状态空间描述1.3节讨论动态系统的状态空间表达式。
1.4状态空间表达式的标准形式。
1.5 介绍系统矩阵的特征值基本性质.1.6讨论用MATLAB 进行系统模型的转换问题。

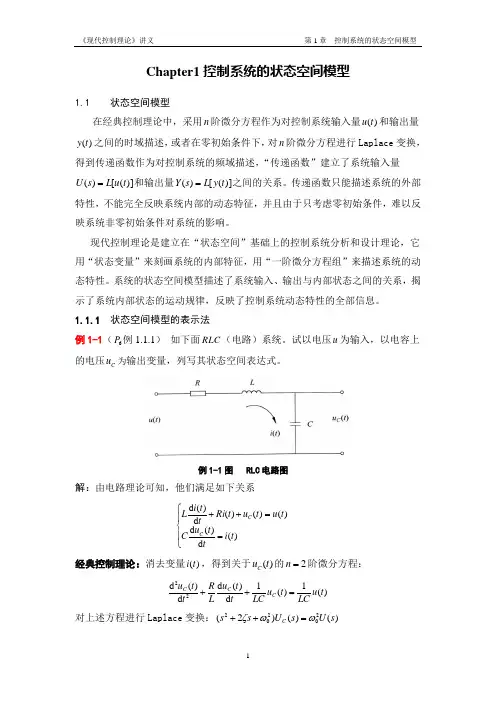

Chapter1控制系统的状态空间模型1.1 状态空间模型在经典控制理论中，采用n 阶微分方程作为对控制系统输入量)(t u 和输出量)(t y 之间的时域描述，或者在零初始条件下，对n 阶微分方程进行Laplace 变换，得到传递函数作为对控制系统的频域描述，“传递函数”建立了系统输入量)]([)(t u L s U =和输出量)]([)(t y L s Y =之间的关系。
传递函数只能描述系统的外部特性，不能完全反映系统内部的动态特征，并且由于只考虑零初始条件，难以反映系统非零初始条件对系统的影响。
现代控制理论是建立在“状态空间”基础上的控制系统分析和设计理论，它用“状态变量”来刻画系统的内部特征，用“一阶微分方程组”来描述系统的动态特性。
系统的状态空间模型描述了系统输入、输出与内部状态之间的关系，揭示了系统内部状态的运动规律，反映了控制系统动态特性的全部信息。
1.1.1 状态空间模型的表示法例1-1（6P 例1.1.1） 如下面RLC （电路）系统。
试以电压u 为输入，以电容上的电压C u 为输出变量，列写其状态空间表达式。
例1-1图 RLC 电路图解：由电路理论可知，他们满足如下关系⎪⎩⎪⎨⎧==++)(d )(d )()()(d )(d t i t t u C t u t u t Ri t t i L C C 经典控制理论：消去变量)(t i ，得到关于)(t u C 的2=n 阶微分方程：)(1)(1d )(d d )(d 22t u LCt u LC t t u L R t t u C C C =++ 对上述方程进行Laplace 变换：)()()2(20202s U s U s s C ωωζ=++得到传递函数：202202)(ωζω++=s s s G ，LC10=ω，L R 2=ζ 现代控制理论：选择⎪⎪⎭⎫⎝⎛=⎪⎪⎭⎫ ⎝⎛)()(21t u t i x x C 流过电容的电流)(t i 和电容上的电压)(t u C 作为2个状态变量，2=n （2个储能元件）；1个输入为)(t u ，1=m ；1个输出C u y =，1=r 。
