工程测量方案控制网的建立

工程测量方案轴线控制网的布设原则及精度

工程测量方案中，轴线控制网的布设是为了确定工程项目的几何形状和位置，是工程测量的基础。轴线控制网布设的原则及精度要求：

1. 布设原则：

a. 保证控制点的布设密度适当，以满足工程建设的需要，一般控制点应按照每公顷不少于4个的密度布设。

b. 控制网应覆盖整个工程范围，并与工程的重要控制点相连。

c. 控制点应避开障碍物，尽量选择稳定的地质条件和易于观测的地物。

d. 控制点应均匀分布在整个工程区域，避免出现密集或稀疏布设情况。

e. 应合理使用控制点，以减少测量工作量同时保证精度要求。

2. 精度要求：

a. 控制点的定位精度一般应在5mm以内。

b. 控制点的高程精度一般应在10mm以内。

c. 控制网内的相邻控制点之间的距离误差一般应控制在1:5000以内。

需要注意的是，以上精度要求仅为参考，具体要根据工程项目的实际情况和测量要求来确定。在实际操作中，建议根据工程的复杂程度、影响范围等因素进行具体的布设计划，并严格遵守相关技术规范和标准。

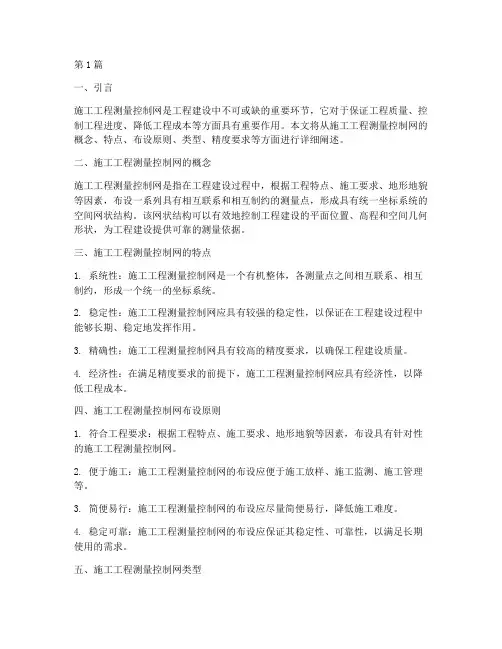

第1篇

一、引言

施工工程测量控制网是工程建设中不可或缺的重要环节，它对于保证工程质量、控制工程进度、降低工程成本等方面具有重要作用。本文将从施工工程测量控制网的概念、特点、布设原则、类型、精度要求等方面进行详细阐述。

二、施工工程测量控制网的概念

施工工程测量控制网是指在工程建设过程中，根据工程特点、施工要求、地形地貌等因素，布设一系列具有相互联系和相互制约的测量点，形成具有统一坐标系统的空间网状结构。该网状结构可以有效地控制工程建设的平面位置、高程和空间几何形状，为工程建设提供可靠的测量依据。

三、施工工程测量控制网的特点

1. 系统性：施工工程测量控制网是一个有机整体，各测量点之间相互联系、相互制约，形成一个统一的坐标系统。

2. 稳定性：施工工程测量控制网应具有较强的稳定性，以保证在工程建设过程中能够长期、稳定地发挥作用。

3. 精确性：施工工程测量控制网具有较高的精度要求，以确保工程建设质量。

4. 经济性：在满足精度要求的前提下，施工工程测量控制网应具有经济性，以降低工程成本。

四、施工工程测量控制网布设原则

1. 符合工程要求：根据工程特点、施工要求、地形地貌等因素，布设具有针对性的施工工程测量控制网。

2. 便于施工：施工工程测量控制网的布设应便于施工放样、施工监测、施工管理等。

3. 简便易行：施工工程测量控制网的布设应尽量简便易行，降低施工难度。

4. 稳定可靠：施工工程测量控制网的布设应保证其稳定性、可靠性，以满足长期使用的需求。

五、施工工程测量控制网类型 1. 平面控制网：用于控制工程建设的平面位置，如建筑方格网、导线网等。

2. 高程控制网：用于控制工程建设的高程，如水准网、三角高程网等。

3. 空间控制网：用于控制工程建设的空间几何形状，如三维控制网、大地控制网等。

六、施工工程测量控制网精度要求

1. 平面精度：施工工程测量控制网的平面精度应满足工程建设要求，一般要求平面精度达到1/10000。

施工测量控制网技术方案要点

一、引言

施工测量控制网技术是现代建筑工程施工的重要组成部分，它起到了指导施工过程、控制施工质量的关键作用。施工测量控制网技术方案的制定是确保工程施工过程中测量精度和施工效率的重要手段。本文将从控制网的基本要求、技术方案的制定流程、关键技术措施等方面进行阐述。

二、控制网的基本要求

1.测量精度要求高：控制网是工程测量的基准，直接关系到工程施工的质量。因此，控制网的精度要求高，一般要求误差在毫米级以内，并能够满足工程测量的需要。

2.网络稳定性要好：控制网的稳定性对整个施工过程起到关键的作用。在设计控制网时，要考虑网点之间的关系，保证网络的稳定性和准确性。

3.建立方便、快捷：施工测量是一个动态过程，对控制网的建立和管理要求建立方便、快捷。采用现代化的测量仪器设备和数字化的管理手段，将大大提高测量效率，并减少施工测量的工作量。

三、控制网技术方案的制定流程

1.项目需求分析：首先对工程项目进行需求分析，明确施工过程中的控制要点和对测量精度的要求，为制定控制网技术方案提供依据。

2.网点布设设计：根据项目需求和实际情况，确定控制网的布设范围和主要网点位置。网点布设时要考虑地理位置、周围环境、测量精度要求等因素，设计合理的网点布设方案。 3.设备选择：选择适合项目需求的测量设备，包括测量仪器、软件和数据处理设备。要充分考虑测量设备的精度、稳定性、易用性等方面，确保测量质量。

4.网点测量：按照布设方案，对网点进行测量。测量时要注意操作规范，保证测量数据的准确性和可靠性。

5.数据处理：对测量数据进行处理，包括误差处理、平差计算等。要使用专业软件进行数据处理，确保计算结果的准确性和可靠性。

6.网络建立和管理：根据处理后的数据，建立控制网，并进行管理。包括网点的标志、记录、维护和更新等方面。

四、关键技术措施

1.测量仪器设备的选择：选择精度高、稳定性好的测量仪器设备，如全站仪、GPS等。

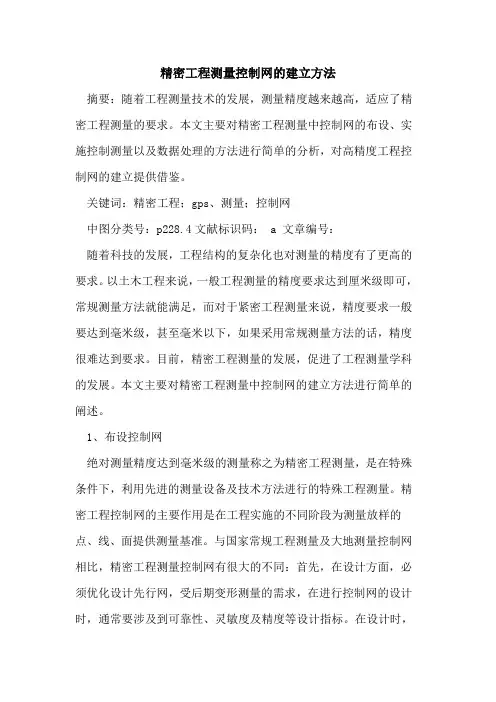

精密工程测量控制网的建立方法

摘要：随着工程测量技术的发展，测量精度越来越高，适应了精密工程测量的要求。本文主要对精密工程测量中控制网的布设、实施控制测量以及数据处理的方法进行简单的分析，对高精度工程控制网的建立提供借鉴。

关键词：精密工程；gps、测量；控制网

中图分类号：p228.4文献标识码： a 文章编号：

随着科技的发展，工程结构的复杂化也对测量的精度有了更高的要求。以土木工程来说，一般工程测量的精度要求达到厘米级即可，常规测量方法就能满足，而对于紧密工程测量来说，精度要求一般要达到毫米级，甚至毫米以下，如果采用常规测量方法的话，精度很难达到要求。目前，精密工程测量的发展，促进了工程测量学科的发展。本文主要对精密工程测量中控制网的建立方法进行简单的阐述。

1、布设控制网

绝对测量精度达到毫米级的测量称之为精密工程测量，是在特殊条件下，利用先进的测量设备及技术方法进行的特殊工程测量。精密工程控制网的主要作用是在工程实施的不同阶段为测量放样的点、线、面提供测量基准。与国家常规工程测量及大地测量控制网相比，精密工程测量控制网有很大的不同：首先，在设计方面，必须优化设计先行网，受后期变形测量的需求，在进行控制网的设计时，通常要涉及到可靠性、灵敏度及精度等设计指标。在设计时，尽可能进行多余观察，提高控制网的内部可靠性，有利于观测值方差估计及粗茶定位。采用gps布网，要求对网要精心进行布置，对地面的观测条件要非常注意。对于精密工程而言，一般采用gps网与边角网同时联合使用，而不是单纯的只采用gps网，需要注意的是gps网与地面网之间的精度匹配，这种控制网的布设在成本方面相对较大，需要在实际应用中进一步的进行检验。

对工程控制网的布设进行优化设计时，一般包含解析法与模拟法两种策略。一般情况下网的可靠性、灵敏度、精度等指标作为解析法目标函数极大值与极小值的约束条件。而模拟法主要根据地形图资料、设计资料等在图上进行选点布网，并对观测方案、观测值进行模拟，对网的可靠性、灵敏度及精度等质量指标进行计算。两种方法比较而言，各具优势，模拟法的应用较为灵活，测量也容易实现；解析法所求结果较好，但实施相对困难。具体工作中，优化设计主要从以下步骤进行：首先，对观测值的精度进行固定，选择的网点观测所有可能的方向和边，对网的质量指标进行计算，如果质量低，就需要提高观测值的精度；如果质量偏高，可以相应的删减观测值；如果观测的多余观分量过大，表明观测值是多余的，应该删除；如果分量过小，表明观测值的精度不需要再增加。按照这种方案，可以最优方案。
