施工测量控制网建立

摘要在水利水电工程最初的勘测设计阶段，受特殊地形条件限制，常规的利用国家大地点引

测建立控制网的方法很难实施，本文结合多儿水电站平面控制网的建立与施测实践，探讨了在复杂

环境下工程测量控制网的建立与施测方法。

关键词测量控制网；平面控制网；GSCORS

中图分类号P225文献标识码B

文章编号2095-7319（2017）01-0031-03多儿水电站工程测量控制网的建立

0.前言

多儿水电站工程位于甘肃省甘南藏族自治

州迭部县东南部多儿乡行政辖区内,工程区距迭

部县约65km。多儿沟是白龙江右岸的一级支流，

发源于四川省九寨沟县的戈藏佳则山，河流全长

102.6km，集水面积1066km2。利用多儿河天然的

河谷狭窄、河道落差大的有利自然条件开发水电

站工程，直接经济效益可观。同时也可以解决多

儿乡辖区内山区居民的生活用电，改善藏区居民

生活条件。多儿河勘测设计工作按照两级梯级电

站进行。多儿一级水电站枢纽设在工布龙沟和劳日

果巴沟汇口处，上游流域面积345.25km2，水量

1.34×108m3，多年平均流量4.26m3/s，枢纽处海

拔高程约2490m。一级电站厂址位于枢纽下游

约13km的河道左岸阶地，海拔高程约2270m。

可利用毛水头约220m，拟采用引水式开发方

式。多儿二级水电站枢纽接一级尾水布置，枢纽

上游流域面积536.67km2，水量2.09m3，多年平

均流量6.62m3/s，枢纽处海拔高程约2270m。二

级电站厂址位于枢纽下游约14km的河道右岸

阶地，尾水与已建成的多儿电站枢纽回水相连，□安岳虎

（甘肃省水利水电勘测设计研究院，甘肃兰州730000

）

31//

覆盖范围的制约因素，选择较为合理的接收

GSCORS信号之位置又成了布网的另一大难题。

经过在工程区1:10000地形图上的优选后，本工

程最终选择在两个梯级电站中间较为开阔的位

置布控了3个首级控制点C01、C02、C03，与

GSCORS点进行联合观测，建立了二等首级控制

精密工程测量控制网的建立方法

随着科学技术的进步和人类社会的发展，工程结构愈来愈复杂，其施工建设对测量的精度要求亦越来越高。对于土木工程而言，普通工程测量的测量精度多在厘米级水平，采用常规测量手段和方法就可满足工程施工要求；而精密工程测量则要求在毫米乃至毫米以下，若采用常规测量手段和方法则难以达到精度要求。事实上，精密工程测量一直是工程测量界关注的问题，因为精密工程测量代表着工程测量学的发展方向，是促进工程测量学科发展的动力。本文将试图通过国内外一些已成功实施的工程项目，讨论有关精密工程控制网建立的一些通用作法。

一、 控制网布局

精密工程测量是指绝对测量精度达到毫米量级，相对测量精度达到10um，在特殊条件下，采用先进的仪器设备和技术手段进行的一种特殊的工程测量工作。精密工程控制网的作用是在工程施工前（设计阶段）、施工中（施工阶段）以及施工后（竣工运营阶段）的各个不同的阶段对被测量（放样）点、线和面提供可靠的测量基准。

精密工程测量控制网与国家大地测量和常规工程测量控制网有许多不同之处。

工程控制网优化设计方法有解析法和模拟法两种解析法是基于优化设计理论构造目标函数和约束条件，解求目标函数的极大值或极小值，一般将网的精度、可靠性和灵敏度指标作为目标函数或约束条件。模拟法优化设计是根据设计资料和地形图资料在图上选点布网，模拟观测方案和观测值，计算网的各种质量指标，如精度、可靠性和灵敏度等。相比较而言，由于模拟法比较灵活，加之有测量经验容易实现：相反解析法求出的最后结果可能很好，但无法实施。

在实践中，优化设计是按照以下步骤进行的：首先确定观测值的精度，观察选定网络点的所有可能边缘和方向，并计算网络的质量指数。如果质量低。必须提高观测值的准确性。

二、测量仪器和控制网的实施

目前，几乎所有精密工程测量都采用高精度全站仪、各种高精度GPS接收机和高精度水准仪，为控制网的实施提供技术保障。值得注意的是，所有仪器、设备和设施应在测量前进行识别和检查，以便在后续数据处理中进行必要的纠正。如全站仪的内外重合精度、边长的乘法常数和周期误差、水准仪的i角误差和透镜操作误差、GPS的相位偏心误差等。

２０１　２　ＮＯ．０７　Ｃｈｌｎａ　Ｅｄｕｃａｔｉｏｒｌ　ｌｎｎｏｖａｔ｝ｏｎ　Ｈｅｒａｌｄ　

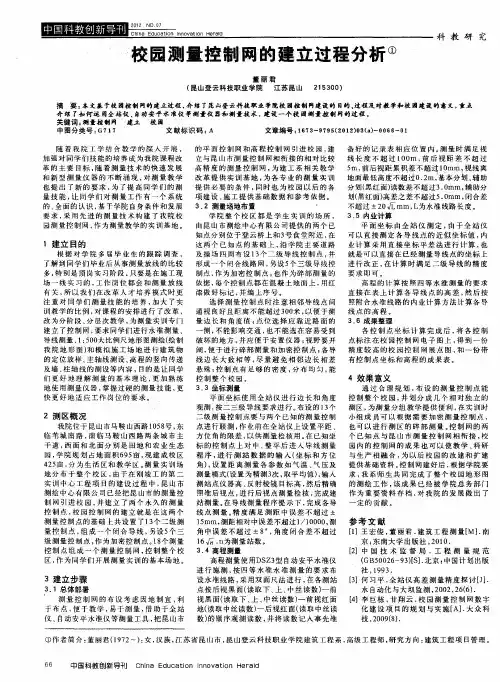

校园测量控制网韵建立过程分析①　

董丽君　（昆山登云科技职业学院　江苏昆山　２１　５３００）　科教研究　

摘要：本文基于校园控制网的建立过程，介绍了昆山登云科技职业学院校园控制网建设的目的．过程及对教学和校园建设的意义，重点　介绍了如何运用全站仪．自动安平水准仪等测量仪器和测量技术，建设一个校园洲量控制网的过程。　关键词：测量控制网　建立　校园　中图分类号：Ｇ　７１　７　文献标识码：Ａ　文章编号：１６７　３＂９７９５（２０１２）０３（ａ）－－００６　６－－０Ｉ　

随着我院工学结合教学的深入开展，　

加强对同学们技能的培养成为我院课程改　

革的主要目标，随着测量技术的快速发展　

和新型测量仪器的不断涌现，对测量教学　

也提出了新的要求，为了提高同学们的测　

量技能，让同学们对测量工作有一个系统　

的、全面的认识，基于学院自身条件和发展　

要求，采用先进的测量技术构建了我院校　

园测量控制网，作为测量教学的实训基地。　

１建立目的　

根据对学院多届毕业生的跟踪调查，　

了解到同学们毕业后从事测量放线的比较　

多，特别是顶岗实习阶段，只要是在施工现　

场一线实习的，工作岗位都会和测量放线　

有关，所以我们在改革人才培养模式时更　

注重对同学们测量技能的培养，加大了实　

训教学的比例，对课程的安排进行了改革，　

改为分阶段、分层次教学，为测量实训专门　

建立了控制网，要求同学们进行水准测量、　

导线测量、１：５ｏ０大比例尺地形图测绘（绘制　

我院地形图）和模拟施工场地进行建筑物　

的定位放样、主轴线测设、高程的竖向传递　

及墙、柱轴线的测设等内容，目的是让同学　

们更好地理解测量的基本理论，更加熟练　地使用测量仪器，掌握过硬的测量技能，更　

快更好地适应工作岗位的要求。　

２测区概况　

我院位于昆山市马鞍山西路１０５８号，东　

临苇城南路，南临马鞍山西路两条城市主　

干道，西面和北面分别是田地和农业生态　

工程施工测量控制网的建立

在现代工程施工建设中，工程控制网的建立是各项工程顺利进行的首要任务。工程控制网的作用是为工程建设提供工程范围内统一的参考框架，为各项测量工作提供位置基准，满足工程建设不同阶段对测绘在质量（精度、可靠性）、进度（速度）和费用等方面的要求，工程控制网也具有控制全局、提供基准和控制测量误差累积的作用。

施工单位作为工程的建设者，主要任务是按照设计和施工技术要求，将图纸上设计建（构）筑物平面位置、形状和高程，在施工现场标定出来，这种标定工作称为施工放样（或称测设）。施工放样也可以说是将图纸上的建（构）筑物放到地面上去的工作过程。首先根据工程总平面图和地形条件建立施工控制网，根据施工控制网点在实地定出各个建筑物的主轴线和辅助轴线；再根据主轴线和辅助轴线标定建筑物的各个细部点。采用这样的工作程序，能保证建筑物几何关系的正确，而且使施工放样工作可以有条不紊的进行，避免误差的累积。

工程测量控制网一般建网顺序为：确定控制网的等级→确定布网形式→确定测量仪器和操作规程（国家和行业规范）→在图上选点构网，到实地踏勘→埋设标石、标志→外业观测→内业数据处理→提交成果。

目前，除特高精度的工程专用网和建设安装控制网之外，绝大多数收集工程控制网都可采用GPS定位技术来建立。

如何将现代卫星测量技术与地面测量技术相结合、取长补短显得非常重要。

施工控制网根据施工对象的不同而有所区别。一般来说，建筑和厂区控制网布设成矩形控制网，即所谓的建筑方格网；对于地形平坦但通视比较困难的地区，则可采用GPS与全站仪相结合布设的导线网；对于地形起伏较大的山岭地区（如水利枢纽）及跨越江河的工程，一般采用GPS网或边角网，对于线状工程（如铁路和公路）多采用GPS与全站仪相结合所布设的导线网；地下工程一般采用导线测量。

目前在平坦、不隐蔽地区采用GPS实时动态定位放样已经成为广泛使用的方法之一，它的优点是：放样速度快、成本低、10——20KM只需一个参考站。但要求定位精度较高的工程还达不到要求。全站仪是目前施工单位使用最频繁、最多的仪器之一，它的主要特点是，既能测距又能测角，并且内置了放样程序，内存大，可将室内计算的放样元素存在仪器内。在野外，可根据放样程序用极坐标法放样并检核与设计坐标的差
