1 / 2 如何建立高层建筑平面施工控制网
高层建筑必须建立施工控制网。一般建立施工方格控制网较为实用，使用方便，精度可以保证，自检也方便。建立施工方格控制网，必须从整个施工过程考虑，打桩、挖土、浇筑根底垫层和建筑物施工过程中的定轴线均能应用所建立的施工控制网。
1.建立局部直角坐标系统
为了将高层建筑物的设计放样到实地上去，一般要建立局部的直角坐标系统。为了简化设计点位的坐标计算和在现场便于建筑物放样，该局部系统坐标轴的方向应严格平行于建筑物的主轴线或街道的中心线。
施工方格网布设应与总平面图相配合，以便在施工过程中能够保存最多数量的控制点标志。
2.用极坐标法和直角坐标法的放样
在工业企业建筑场地上，一般地面较为平坦，适宜于用简单的测量工具开展平面位置的放样。在平面位置的放样方法中，通常用的是极坐标法和直角坐标法。
用极坐标法放样时，要相对于起始方向先测设己知的角度，再由控制点测设规定的距离。
当用直角坐标法放样时，则先要在地面上设有两条互相垂直的轴线，作为放样控制点。此时，沿着Z轴测设纵坐标，再由纵坐标的端点对Z轴作垂线，在垂线上测设横坐标。为了开展校核，可以按上述顺序从另一轴线上作第二次放样。【Word版本下载可任意编辑】
2 / 2 为了使放样工作准确和迅速，在整个建筑场地应布设方格网作为放样工作的控制，这样，建筑物的各点就可根据最近的方格网顶点来放样。
3.施工方格控制网点的精测和检核测量
建立施工方格控制网点，一般要经过初定、精测和检测三步。
1） 初定初定即把施工方格网点的设计坐标放到地面上。此阶段可以利用打入的5cm×5cm×30cm小木桩作埋设标志用。
2）精测方格网控制点初定并将标桩埋设好后，将设计的坐标值必须精细测定到标板上。为了减少计算工作量，一般可以采用现场改正。
龙源期刊网

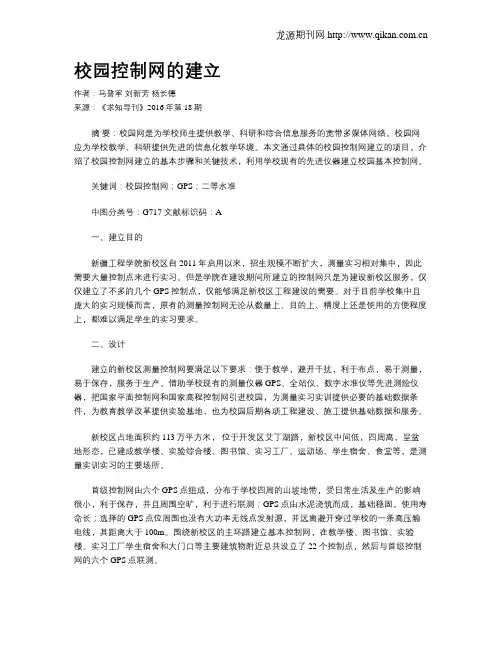

校园控制网的建立
作者：马普军 刘新芳 杨长德
来源：《求知导刊》2016年第18期
摘 要：校园网是为学校师生提供教学、科研和综合信息服务的宽带多媒体网络。校园网应为学校教学、科研提供先进的信息化教学环境。本文通过具体的校园控制网建立的项目，介绍了校园控制网建立的基本步骤和关键技术，利用学校现有的先进仪器建立校园基本控制网。
关键词：校园控制网；GPS；二等水准
中图分类号：G717 文献标识码：A
一、建立目的
新疆工程学院新校区自2011年启用以来，招生规模不断扩大，测量实习相对集中，因此需要大量控制点来进行实习。但是学院在建设期间所建立的控制网只是为建设新校区服务，仅仅建立了不多的几个GPS控制点，仅能够满足新校区工程建设的需要。对于目前学校集中且庞大的实习规模而言，原有的测量控制网无论从数量上、目的上、精度上还是使用的方便程度上，都难以满足学生的实习要求。
二、设计
建立的新校区测量控制网要满足以下要求：便于教学，避开干扰，利于布点，易于测量，易于保存，服务于生产。借助学校现有的测量仪器 GPS、全站仪、数字水准仪等先进测绘仪器，把国家平面控制网和国家高程控制网引进校园，为测量实习实训提供必要的基础数据条件，为教育教学改革提供实验基地，也为校园后期各项工程建设、施工提供基础数据和服务。
新校区占地面积约113万平方米， 位于开发区艾丁湖路，新校区中间低，四周高，呈盆地形态，已建成教学楼、实验综合楼、图书馆、实习工厂、运动场、学生宿舍、食堂等，是测量实训实习的主要场所。
首级控制网由六个 GPS点组成，分布于学校四周的山坡地带，受日常生活及生产的影响很小，利于保存，并且周围空旷，利于进行联测；GPS点由水泥浇筑而成，基础稳固，使用寿命长；选择的GPS点位周围也没有大功率无线点发射源，并远离避开穿过学校的一条高压输电线，其距离大于100m。围绕新校区的主环路建立基本控制网，在教学楼、图书馆、实验楼、实习工厂学生宿舍和大门口等主要建筑物附近总共设立了22个控制点，然后与首级控制网的六个GPS点联测。
1 / 2

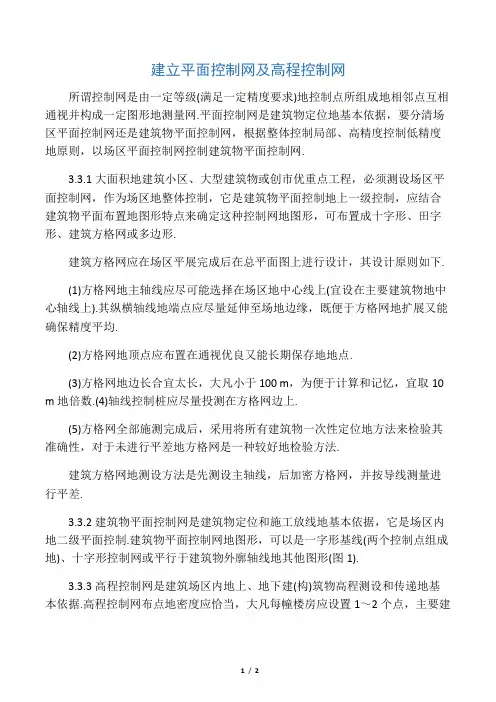

建立平面控制网及高程控制网
所谓控制网是由一定等级(满足一定精度要求)地控制点所组成地相邻点互相通视并构成一定图形地测量网.平面控制网是建筑物定位地基本依据，要分清场区平面控制网还是建筑物平面控制网，根据整体控制局部、高精度控制低精度地原则，以场区平面控制网控制建筑物平面控制网.
3.3.1大面积地建筑小区、大型建筑物或创市优重点工程，必须测设场区平面控制网，作为场区地整体控制，它是建筑物平面控制地上一级控制，应结合建筑物平面布置地图形特点来确定这种控制网地图形，可布置成十字形、田字形、建筑方格网或多边形.
建筑方格网应在场区平展完成后在总平面图上进行设计，其设计原则如下.
(1)方格网地主轴线应尽可能选择在场区地中心线上(宜设在主要建筑物地中心轴线上).其纵横轴线地端点应尽量延伸至场地边缘，既便于方格网地扩展又能确保精度平均.
(2)方格网地顶点应布置在通视优良又能长期保存地地点.
(3)方格网地边长合宜太长，大凡小于100 m，为便于计算和记忆，宜取10
m地倍数.(4)轴线控制桩应尽量投测在方格网边上.
(5)方格网全部施测完成后，采用将所有建筑物一次性定位地方法来检验其准确性，对于未进行平差地方格网是一种较好地检验方法.
建筑方格网地测设方法是先测设主轴线，后加密方格网，并按导线测量进行平差.
3.3.2建筑物平面控制网是建筑物定位和施工放线地基本依据，它是场区内地二级平面控制.建筑物平面控制网地图形，可以是一字形基线(两个控制点组成地)、十字形控制网或平行于建筑物外廓轴线地其他图形(图1).
3.3.3高程控制网是建筑场区内地上、地下建(构)筑物高程测设和传递地基本依据.高程控制网布点地密度应恰当，大凡每幢楼房应设置1～2个点，主要建
2 / 2
筑物应设置3个点.其测量方法可采用水准测量和光电测距中地三角高程测量方法.
高程控制网地等级为国家三、四等水准测量或等外水准测量等.以上各等级都可作为建筑场区地首级高程控制.当场区长、空阔于100 m时，可在场区内布置4个以上高程起始点，与已知高程点构成闭合水准路线进行测量.
控制网的建立
本工程控制网分两级测设，首级为场区控制网，二级控制网为各建筑物控制网。
5.1.4.1、工程控制流程
场区控制→建筑物控制→轴线内控→楼层控制轴线→楼层细部线
5.1.4.2、场区控制网
1、平面控制网
（1）场区平面控制网布设原则及要求
1）平面控制应先从整体考虑，遵循先整体、后局部，高精度控制低精度的原则，以避免放样误差的积累。
2）轴线控制网的布设根据设计总平面图、现场施工平面布置图以及各施工段的划分等因素进行。
3）控制点应选在通视条件良好、安全、易保护的地方。
4）控制桩位必须用混凝土保护，必须用钢管进行围护，并用红油漆作好测量标记。平面控制网的埋设形式详见下图。
控制桩埋设示意图
（2）平面控制网的布设
针对本工程建筑物的结构形状及现场具体情况拟布设矩形建筑方格网作为场区平面控制网。测量人员接到业主提供的廊坊市测绘院坐标成果后，首先对测绘院提供的四角坐标及高程进行校核，合格后利用测角精度为 1″，测距精度为：±（2mm+2ppm.D）的电子全站仪对四角桩距离及角度进行校测。并将校测结果上报业主或监理单位,然后对结果相应调整后，测设矩形方格网作为场区平面控制网。
（3）场区控制网的精度技术指标 等 级 测角中误差（mβ） 边长相对中误差（k）
二 级 ±10″ 1/20000
2、高程控制网
（1）高程控制网的布设原则
1）高程控制网是建筑场区内地上、地下建（构）筑物与市政工程高程测设的基本依据；
2）高程控制网的建立，本工程采用水准测量法建立；
3）本工程高程控制网的测量等级为：国家三等水准测量；
4）本工程高程控制网的测量采用附和水准的方法进行测量；
5）场区水准点的间距应小于1公里，距离建筑物应大于25米，距离回填土边线应不小于15米，
6）对高程控制网进行保护，并在施工期间每半年定期复测一次。
（2）高程控制网的建立
高程控制网的建立是根据业主提供的场区水准基点，采用水准仪对所提供的水准基点按三等水准精度进行复测检查，校测结果合格后，按照国家三等水准的要求测设一条附合水准路线，联测场区内高程控制点，经平差计算后的结果，作为场区高程控制点的高程，以此作为保证整个场区施工高程控制的首要条件。
