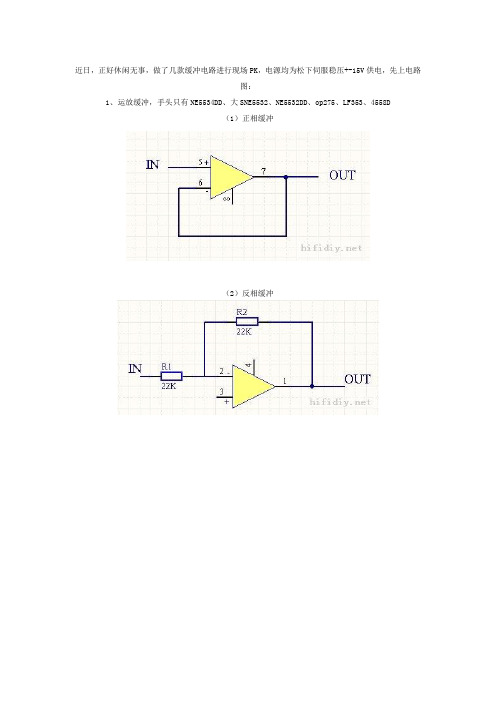

近日，正好休闲无事，做了几款缓冲电路进行现场PK，电源均为松下伺服稳压+-15V供电，先上电路图：1、运放缓冲，手头只有NE5534DD、大SNE5532、NE5532DD、op275、LF353、4558D（1）正相缓冲（2）反相缓冲2、钻石缓冲3、场互补对管缓冲实物图，其中钻石缓冲和场互补对管缓冲均为搭棚焊接，把相应的脚焊到一个8P的IC座上以方便PK：对比时我是把缓冲接入到音源输出、音量电位器之前的位置，先说IC缓冲，手头上这几种运放，表现最好的是NE5534DD，此IC的动态很大，低频是以上几种运放中最猛烈的，可能是单运放的缘故，其余几种双运放各有特色，不能说那个赢了那个，其中5532DD整体比较均衡，但中频薄了点。
op275中频很温暖但两端延伸差点。
大S5532有点刻意的加厚中低频，低频有点肥大，对中低频单薄的系统应该表现不错。
LF353说不出什么优点好像也没有太大的缺点，比较平淡型。
4558D和5532DD的音色取向大致相同，动态稍逊于5532DD。
正相缓冲和反相缓冲的输入阻抗不一样，就是觉得正相缓冲听着感觉好那么一点，其他的差异我听不出来，甚至叫另一个人去帮我换正相和反相缓冲的话，我盲听也分辨不出来是正的还是反的。
接着是拿运放中表现最好的5534DD和另两个分立缓冲对比，钻石缓冲的低频收得有点快，人声的质感不错，高频的延伸和细致优于5534DD，但觉得高频有点飞的感觉（有人提出用BC556等管替代东芝的2240/970就好了，我没有试），以我个人在这两者中选择的话，我会选钻石缓冲。
最后出场的是由K170/J74这对场管组成的缓冲，一开声就令我大吃一惊，比喻感觉前面的是人间凡品，这个犹如不食人间烟火那种，节奏放慢了但不失连贯性，听《童丽》有种娓娓道来的感觉，呵呵，想起了早期马兰士的CD都喜欢用这个缓冲做输出的（好像马兰士的场管缓冲静态调得比较大，10mA左右?），输出阻抗比起前面的几种是最高的，但驱动后面的10K电位器是不会有影响的，低频的力度不及5534DD，但能量还是比较充裕的，而且富有弹性，高频很柔和，但这个缓冲也并不是完美的，中频好像披了一层纱（是美化还是朦胧？马兰士声？）。
低档运放JRC4558。
这种运放是低档机器使用得最多的。
现在被认为超级烂，因为它的声音过于明亮，毛刺感强，所以比起其他的音响用运放来说是最差劲的一种。
不过它在我国暂时应用得还是比较多的,很多的四、五百元的功放还是选择使用它，因为考虑到成本问题和实际能出的效果,没必要选择质量超过5532以上的运放。
对于一些电脑有源音箱来说，它的应付能力还是绰绰有余的。
运放之皇5532。
如果有谁还没有听说过它名字的话，那就还未称得上是音响爱好者。
这个当年有运放皇之称的NE5532，与LM833、LF353、CA3240一起是老牌四大名运放，不过现在只有5532应用得最多。
5532现在主要分开台湾、美国和PHILIPS生产的，日本也有。
5532原来是美国SIGNE公司的产品，所以质量最好的是带大S标志的美国产品，市面上要正宗的要卖8元以上，自从SIGNE被PHILIPS 收购后，生产的5532商标使用的都是PHILIPS商标，质量和原品相当，只须4-5元。
而台湾生产的质量就稍微差一些，价格也最便，两三块便可以买到了。
NE5532的封装和4558一样，都是DIP8脚双运放（功能引脚见图），声音特点总体来说属于温暖细腻型，驱动力强，但高音略显毛糙，低音偏肥。
以前不少人认为它有少许的“胆味”，不过现在比它更有胆味的已有不少，相对来说就显得不是那么突出了。
5532的电压适应范围非常宽，从正负3V至正负20V都能正常工作。
它虽然是一个比较旧的运放型号，但现在仍被认为是性价比最高的音响用运放。
是属于平民化的一种运放，被许多中底档的功放采用。
不过现在有太多的假冒NE5532，或非音频用的工业用品，由于5532的引脚功能和4558的相同，所以有些不良商家还把4558擦掉字母后印上5532字样充当5532，一般外观粗糙，印字易擦掉，有少许经验的人也可以辨别。
据说有8mA的电流温热才是正宗的音频用5532。
NE5532还有两位兄弟NE5534和NE5535。
主流发烧运放IC的介绍兼评七款电压反馈型双运放运算放大器是运用得非常广泛的一种线性集成电路。
而且种类繁多，在运用方面不但可对微弱信号进行放大，还可做为反相、电压跟随器，可对电信号做加减法运算，所以被称为运算放大器。
不但其他地方应用广泛，在音响方面也使用得最多。
例如前级放大、缓冲，耳机放大器除了有部分使用分立元件，电子管外，绝大部分使用的还是集成运算放大器。
而有时候还会用到稳压电路上，制作高精度的稳压滤波电路。
各种运放由于其内部结构的不同，产生的失真成分也不同，所以音色特点也有一定的区别。
本来我们追求的是高保真，运放应该是失真最低，能真实还原音乐，没有个性的最好。
但是由于要配合其他音响部件如数码音源、后级功放管等如果偏干、偏冷则可搭配音色细腻温暖型的运放，而太过阴柔、偏软的则可搭配音色较冷艳、亮丽的运放，做到与整机配合，取长补短的最佳效果。
所以说并不是选择越贵的运放得到的效果就一定越好，搭配很重要，达到听感上最好才算达到目的。
如果是应用在低电压的模拟滤波电路中，还要选择对低电压工作性能良好的运放种类。
市面上的运放种类不下五六百种，GBW带宽在5M以上的也有三百多种，最高的已达300MHZ，转换速率在5V/us以上的也不下几百种，最高达3000V/us。
以上介绍的几种被音响发烧友们炒得火热的，其实还有大量未被大家熟知的上乘佳品可供选择，大家不必局限于以上几种。
一种运放型号的封装也可分为金封、陶封和塑封，一般来说金封、陶封的质量较好，塑封的品质稍差。
利益的驱使，什么都有假货，运放也不例外，市面上的假货不少，如果想便宜捡好货，那就要慧眼识珠了，不太在行的在购买时就要注意，宁可多花一块几毛，也要到信誉较好的商家去买。
低档运放JRC4558。
这种运放是低档机器使用得最多的。
现在被认为超级烂，因为它的声音过于明亮，毛刺感强，所以比起其他的音响用运放来说是最差劲的一种。
不过它在我国暂时应用得还是比较多的,很多的四、五百元的功放还是选择使用它，因为考虑到成本问题和实际能出的效果,没必要选择质量超过5532以上的运放。
11种运放的听音主观对比11种运放的听音主观对比测试平台：误差矫正功放软件平台：超过30张进口发烧CD。
有铝碟、金碟、HDCD金碟、JVC公司出品的XR2代的CD、KKV公司产品的FXCD，如《许茹云茹此精彩金碟》、《齐秦10年精选双CD金碟》、《悲情城市》、《迈克尔.杰克逊危险之旅》、《蓝雨衣》、《雨果发烧碟9 HDCD 版》、《许美静静听精彩13首》等。
型号有: JRC4558DST LF353NNS LM833NTI/BB OPA2132PA, OPA2604AP, OPA2111KP大S NE5532NPhilips NE5532ANTI NE5532PAD AD827JN, OP285GLT LT1057ACN8经过一天的主观听音对比，终于有了结果。
结论是：任何一个牌子的5532都是值得的，尤其是尾缀带A的，for audio，其性能专为音频应用而优化。
更值得称赞的是，可以超出双22V的极限工作电压，在双28V正常工作5、6个小时，其表面温度达到五六十度。
其他型号的运放只能在其规格书上所讲的最大工作电压，一般是20V，在22V能工作的没几个。
LT1057超过20V就会立即保护，其他IC的音质就劣化，输出端出现很大直流漂移电压，甚至损坏。
JRC4558D作为最普通、最廉价的音频运放，在低成本音频产品上大量应用。
主观听音上，低音几乎没有，在中音上，可以让普通的耳朵接受，高音发飘，受转换速率的限制，细微之处是听不到了。
先天性不足，只能到这个份上了，几毛钱的东西，只能是发声级的要求。
ST LF353N曾经作为四大运放，现在已经让人淡忘了。
从参数上看，指标也不算差了。
只能在一些高速伺服电源电路上还能见到。
实际听音的结果，让人大感超值，还算对得起过去的称号。
低音量够，就是有点混，中高音都很清晰，典型的美国声。
NS LM833N在NS的宣传资料上，说跟NE5532在指标和听感上最接近的音频IC。
实际听感上，低音比NE5532的好，是这11个IC里低音量最足的，中高音稍微逊色些。
型号资料名称 备注 4N35/4N36/4N37 光电耦合器AD7520/AD7521/AD7530/AD7521D/A 转换器 10-Bit,12-Bit,MultiplyingD/AConvertersAD7541 12位D/A 转换器12-Bit,MultiplyingD/AConverterADC0802/A DC0803/AD C0804 8位A/D 转换器8-Bit,Microprocessor-Compatibie,A/DConvertersADC0808/A DC0809 8位A/D 转换器8-BitμPCompatibieA/DConverterswith8-ChannelMultiplexerADC0831/ADC0832/ADC0834/ADC 08388位A/D 转换器8-BitSerialI/OA/DConverterswithMultiplexerOptionsCA3080/CA 3080A OTA 跨导运算放大器CA3140/CA 3140A BiMOS运算放大器DAC0830/DAC0832 8位D/A 转换器8-BitμPCompatibie,Double -BufferedDtoAConvertersICL7106,I CL7107 3位半A/D 转换器ICL7106,ICL7107,ICL7106S,ICL7107S3位半LCD/LED 显示A/D 转换器〔ICL7106,ICL7107,ICL7106S,ICL7107S,31/2Digit,LCD/LED Display,A/DConverters 〕ICL7116,ICL7117 3位半A/D 转换器 ICL7116,ICL71173位半LCD/LED 显示数据维持A/D 转换器〔ICL7116,ICL7117,31/2Digit,LCD/LEDDisplay,A/DConverterwithDisplayHold 〕ICL7650 载波稳零运算放大器ICL7660/MAX1044 CMOS 电源电压变换器ICL8038单片函数发生器 ICM7216 10MHz通用计数器 ICM7216A/ICM7216B/ICM7216D10MHz 通用计数器、数字频率计、计数器、周期测量仪等仪器的单片专用电路，只须少量的外围元件就能构成10MHz 的数字频率计等数字测量仪表。
在早期发烧级运放中，大家熟悉的型号有：单运放NE5534、OP37、LF356、LM318和CA3140；双运放NE5532、LM833、CA3240、LF412和uPC4556。
这些运放都曾被冠以“运放皇”、“极品运放”等头衔，在前儿年的确风光一时。
就是现在相当多的发烧级音响器材中仍能见到这些运放的身影。
其中单运放中的NE5534和双运放中的NE5532更是在音响界家喻户晓。
它们具有较细腻的高音，低音也较厚实，整体音色偏暖。
虽然这两款运放都是双极型，但以低噪声、高转换速率、宽频带、驱动能力强等优良特性以及便宜的价格曾使一代发烧友为之倾倒。
当然缺点也是毋庸置疑的：输入阻抗较低、高音发毛、解析力不够高、声场的定位聚焦欠准确。
后来又出现了不少盗版产品使之声誉大受影响。
尽管如此，正宗的NE5534和NE5532仍是值得采用的“保留”运放，进口、国产中档成品CD、VCD和LD的音频电路中大量运用就是最好的证明。
后来美国Signetics公司又推出NE5535想作为双运放NE5532的升级产品，其转换速率达15V/μs，但由于增益带宽积仅为1MHz，而输入噪声密度却高达30nV／√Hz，使音色不比NE5532提高多少，自然在音响界未能站得住脚，也就偃旗息鼓自行停产。
90年代初美国线性技术公司（Linear Technology）研制出LT1028单运放和LT1057双运放，在音响界又名噪一时。
这两款发烧级运放正如各种媒体所介绍的，其音色属“冷艳清丽”型，有较高的解析力和层次感。
除了高转换速率、宽频带等特性外，还有低输入偏流，这主要是采用了MOS型场效应管构成输入差分放大级，也是解析力较好的主要原因。
看起来双运放LT1057似乎是两个单运放LT1028的组合。
但究其内部电路还是有所差异。
从静态电源电流可看出，双运放1057只有3.2mA静态电流，平均每个运放只耗电1.6mA，而单运放LT1028有7.4mA的静态电流，是LT1057中单个运放的4.6倍。
运放NE一些参数的讲解运放NE（Nonetheless Effect）是一种常用于音频放大器中的运放类型。
它是指一种具有高增益、低噪声、低失真、宽带宽和快速响应的放大器。
NE运放常见的参数有：1. 增益（Gain）：增益是指输入信号经过放大器放大后的输出信号的倍数。
NE运放通常具有高增益，一般在几十到几百倍不等。
2. 带宽（Bandwidth）：带宽是指放大器能够放大的频率范围。
NE 运放的带宽通常很宽，一般在几十千赫到几百千赫之间。
3. 输入偏置电压（Input Offset Voltage）：输入偏置电压是指输入端电压与输出端电压之间的差值。
NE运放的输入偏置电压很小，一般在几微伏到几毫伏之间。
4. 输入偏置电流（Input Offset Current）：输入偏置电流是指输入端电流与输出端电流之间的差值。
NE运放的输入偏置电流很小，一般在几纳安到几微安之间。
5. 输入噪声电压（Input Noise Voltage）：输入噪声电压是指输入端的噪声电压。
NE运放的输入噪声电压很低，一般在几微伏到几毫伏之间。
6. 输出电压摆幅（Output Voltage Swing）：输出电压摆幅是指放大器能够输出的最大电压范围。
NE运放的输出电压摆幅通常较大，一般在几伏到几十伏之间。
7. 输入电阻（Input Impedance）：输入电阻是指输入端对输入信号的阻抗。
NE运放的输入电阻通常很高，一般在几十千欧到几百千欧之间。
8. 输出电阻（Output Impedance）：输出电阻是指输出端对负载的阻抗。
NE运放的输出电阻通常很低，一般在几欧到几十欧之间。
NE运放具有以上参数的优点，使其成为广泛应用于音频放大器、测量仪器、通信设备等领域的重要器件。
其高增益、低噪声和低失真的特性使它能够准确地放大输入信号而不引入额外的噪声和失真。
同时，其宽带宽和快速响应的特性使其能够处理宽频谱的信号，并能够快速地响应输入信号的变化。
5534运放最佳工作电压运放是一种重要的电子元件，被广泛应用于电路设计中。
其中，5534运放是一款质量优良、性能稳定的运放，被应用于音频放大器、滤波器、振荡器等多种电路中。
在使用5534运放时，选择合适的工作电压是非常关键的，因为这直接影响到电路的性能和稳定性。
本文将详细介绍5534运放的最佳工作电压及其影响因素。
一、5534运放的基本特性5534运放是一种高精度、低噪声、低失真的运放，具有以下基本特性：1. 高增益：5534运放的增益范围较大，可以达到100dB以上。
2. 低失真：5534运放的失真率很低，可以达到0.0003%以下。
3. 低噪声：5534运放的噪声水平很低，可以达到0.9nV/√Hz以下。
4. 宽带宽：5534运放的带宽范围较宽，可以达到10MHz以上。
由于这些特性，5534运放被广泛应用于音频放大器、滤波器、振荡器等多种电路中。
二、5534运放的最佳工作电压在使用5534运放时，选择合适的工作电压是非常重要的。
一般来说，5534运放的最佳工作电压为±15V。
这是因为，当工作电压为±15V时，5534运放的性能表现最为稳定，失真率最低，噪声水平最小。
当工作电压过高或过低时，5534运放的性能表现会受到影响，甚至可能导致电路失效。
具体来说，当工作电压过高时，5534运放可能会出现过热、失真等问题，导致电路性能下降。
当工作电压过低时，5534运放的增益会减小，噪声水平会增加，导致电路性能下降。
因此，为了保证电路的稳定性和性能，应该选择合适的工作电压。
三、影响5534运放工作电压的因素除了工作电压本身以外，还有一些因素也会影响5534运放的工作电压，包括：1. 电源稳定性：电源稳定性是指电源输出的电压稳定性，一般用电源纹波系数来衡量。
当电源纹波系数过高时，会影响5534运放的工作电压，导致电路性能下降。
2. 温度变化：温度变化也会影响5534运放的工作电压。
当温度过高或过低时，5534运放的性能表现会受到影响，甚至可能导致电路失效。
运放参数的详细解释和分析1—输入偏置电流和输入失调电流一般运放的datasheet中会列出众多的运放参数，有些易于理解，我们常关注，有些可能会被忽略了。
在接下来的一些主题里，将对每一个参数进行详细的说明和分析。
力求在原理和对应用的影响上把运放参数阐述清楚。
由于本人的水平有限，写的博文中难免有些疏漏，希望大家批评指正。
第一节要说明的是运放的输入偏置电流Ib和输入失调电流Ios .众说周知，理想运放是没有输入偏置电流Ib和输入失调电流Ios .的。
但每一颗实际运放都会有输入偏置电流Ib和输入失调电流Ios .我们可以用下图中的模型来说明它们的定义。
输入偏置电流Ib是由于运放两个输入极都有漏电流（我们暂且称之为漏电流）的存在。
我们可以理解为，理想运放的各个输入端都串联进了一个电流源，这两个电流源的电流值一般为不相同。
也就是说，实际的运入，会有电流流入或流出运放的输入端的（与理想运放的虚断不太一样）。
那么输入偏置电流就定义这两个电流的平均值，这个很好理解。
输入失调电流呢，就定义为两个电流的差。
说完定义，下面我们要深究一下这个电流的来源。
那我们就要看一下运入的输入级了，运放的输入级一般采用差分输入（电压反馈运放）。
采用的管子，要么是三级管bipolar，要么是场效应管FET。
如下图所示，对于bipolar,要使其工作在线性区，就要给基极提供偏置电压，或者说要有比较大的基极电流，也就是常说的，三极管是电流控制器件。
那么其偏置电流就来源于输入级的三极管的基极电流，由于工艺上很难做到两个管子的完全匹配，所以这两个管子Q 1和Q2的基极电流总是有这么点差别，也就是输入的失调电流。
Bipol ar输入的运放这两个值还是很可观的，也就是说是比较大的，进行电路设计时，不得不考虑的。
而对于FET输入的运放，由于其是电压控制电流器件，可以说它的栅极电流是很小很小的，一般会在fA级，但不幸的是，它的每个输入引脚都有一对ESD保护二极管。
低档运放JRC4558。
这种运放是低档机器使用得最多的。
现在被认为超级烂，因为它的声音过于明亮，毛刺感强，所以比起其他的音响用运放来说是最差劲的一种。
不过它在我国暂时应用得还是比较多的,很多的四、五百元的功放还是选择使用它，因为考虑到成本问题和实际能出的效果,没必要选择质量超过5532以上的运放。
对于一些电脑有源音箱来说，它的应付能力还是绰绰有余的。
运放之皇5532。
如果有谁还没有听说过它名字的话，那就还未称得上是音响爱好者。
这个当年有运放皇之称的NE5532，与LM833、LF353、CA3240一起是老牌四大名运放，不过现在只有5532应用得最多。
5532现在主要分开台湾、美国和PHILIPS生产的，日本也有。
5532原来是美国SIGNE公司的产品，所以质量最好的是带大S标志的美国产品，市面上要正宗的要卖8元以上，自从SIGNE被PHILIPS 收购后，生产的5532商标使用的都是PHILIPS商标，质量和原品相当，只须4-5元。
而台湾生产的质量就稍微差一些，价格也最便，两三块便可以买到了。
NE5532的封装和4558一样，都是DIP8脚双运放（功能引脚见图），声音特点总体来说属于温暖细腻型，驱动力强，但高音略显毛糙，低音偏肥。
以前不少人认为它有少许的“胆味”，不过现在比它更有胆味的已有不少，相对来说就显得不是那么突出了。
5532的电压适应范围非常宽，从正负3V至正负20V都能正常工作。
它虽然是一个比较旧的运放型号，但现在仍被认为是性价比最高的音响用运放。
是属于平民化的一种运放，被许多中底档的功放采用。
不过现在有太多的假冒NE5532，或非音频用的工业用品，由于5532的引脚功能和4558的相同，所以有些不良商家还把4558擦掉字母后印上5532字样充当5532，一般外观粗糙，印字易擦掉，有少许经验的人也可以辨别。
据说有8mA的电流温热才是正宗的音频用5532。
NE5532还有两位兄弟NE5534和NE5535。
NE5534运放芯片一些资料整理：
极限参数：
直流指标：
运放主要直流指标有输入失调电压、输入失调电压的温度漂移（简称输入失调电压温漂）、输入偏置电流、输入失调电流、输入偏置电流的温度漂移（简称输入失调电流温漂）、差模开环直流电压增益、共模抑制比、电源电压抑制比、输出峰-峰值电压、最大共模输入电压、最大差模输入电压。
NE5532的直流指标如下：
∙输入失调电压Vos：
输入失调电压定义为集成运放输出端电压为零时，两个输入端之间所加的补偿电压。
输入失调电压实际上反映了运放内部的电路对称性，对称性越好，输入失调电压越小。
输入失调电压是运放的一个十分重要的指标，特别是精密运放或是用于直流放大时。
输入失调电压与制造工艺有一定关系，其中双极型工艺（即上述的标准硅工艺）的输入失调电压在±1~10mV之间；采用场效应管做输入级的，输入失调电压会更大一些。
对于精密运放，输入失调电压一般在1mV 以下。
输入失调电压越小，直流放大时中间零点偏移越小，越容易处理。
所以对于精密运放是一个极为重要的指标。
∙输入失调电压的温度漂移（简称输入失调电压温漂）ΔVos/ΔT：
输入失调电压的温度漂移定义为在给定的温度范围内，输入失调电压的变化与温度变化的比值。
这个参数实际是输入失调电压的补充，便于计算在给定的工作范围内，放大电路由于温度变化造成的漂移大小。
一般运放的输入失调电压温漂在±10~20μV/℃之间，精密运放的输入失调电压温漂小于±1μV/℃。
输入偏置电流定义为当运放的输出直流电压为零时，其两输入端的偏置电流平均值。
输入偏置电流对进行高阻信号放大、积分电路等对输入阻抗有要求的地
方有较大的影响。
输入偏置电流与制造工艺有一定关系，其中双极型工艺（即上述的标准硅工艺）的输入偏置电流在±10nA~1μA之间；采用场效应管做输入级的，输入偏置电流一般低于1nA。
∙输入失调电流的温度漂移（简称输入失调电流温漂）ΔIos/ΔT：
∙最大共模输入电压Vcm：
最大共模输入电压定义为，当运放工作于线性区时，在运放的共模抑制比特性显著变坏时的共模输入电压。
一般定义为当共模抑制比下降6dB 是所对应的共模输入电压作为最大共模输入电压。
最大共模输入电压限制了输入信号中的最大共模输入电压范围，在有干扰的情况下，需要在电路设计中注意这个问题。
∙共模抑制比CMRR：
共模抑制比定义为当运放工作于线性区时，运放差模增益与共模增益的比值。
共模抑制比是一个极为重要的指标，它能够抑制差模输入中的共模干扰信号。
由于共模抑制比很大，大多数运放的共模抑制比一般在数万倍或更多，用数值直接表示不方便比较，所以一般采用分贝方式记录和比较。
一般运放的共模抑制比在80~120dB之间。
∙电源电压抑制比PSRR：
电源电压抑制比定义为当运放工作于线性区时，运放输入失调电压随电源电压的变化比值。
电源电压抑制比反映了电源变化对运放输出的影响。
对于电源电压抑制比低的运放，运放的电源需要作认真细致的处理, 否则电源的纹波会引入到输出端。
当然，共模抑制比高的运放，能够补偿一部分电源电压抑制比，另外在使用双电源供电时，正负电源的电源电压抑制比可能不相同。
∙输出峰-峰值电压Vout：
输出峰-峰值电压定义为，当运放工作于线性区时，在指定的负载下，运放在当前大电源电压供电时，运放能够输出的最大电压幅度。
除低压运放外，一般运放的输出输出峰-峰值电压大于±10V。
一般运放的输出峰-峰值电压不能达到电源电压，这是由于输出级设计造成的，现代部分低压运放的输出级做了特殊处理，使得在10k?负载时，输出峰-峰值电压接近到电源电压的50mV以内，所以称为满幅输出运放，又称为轨到轨（raid-to-raid）运放。
需要注意的是，运放的输出峰-峰值电压与负载有关，负载不同，输出峰-峰值电压也不同；运放的正负输出电压摆幅不一定相同。
对于实际应用，输出峰- 峰值电压越接近电源电压越好，这样可以简化电源设计。
但是现在的满幅输出运放只能工作在低压，而且成本较高。
∙输入阻抗Rin:
输入阻抗反映输入对运放性能的影响，选择运放时输入阻抗越大越好。
交流指标：
运放主要交流指标有开环带宽、单位增益带宽、转换速率SR、全功率带宽、建立时间、等效输入噪声电压、差模输入阻抗、共模输入阻抗、输出阻抗。
交流指标中有许多很重要的参数，尤其单位增益带宽和压摆率，分别在小信号和大信号运放选型中尤其有用。
∙输出阻抗Rout：
输入阻抗反映运放输出端带负载能力，越小越好。
∙开环增益Av：
开环条件下运放能达到的最大增益
∙开环带宽：
开环带宽定义为，将一个恒幅正弦小信号输入到运放的输入端，从运放的输出端测得开环电压增益从运放的直流增益下降3db（或是相当于运放的直流增益的
0.707）所对应的信号频率。
这用于很小信号处理。
NE5532数据手册中貌似没
有这项参数。
∙单位增益带宽GB（NE5532中使用增益带宽积GBW衡量）
单位增益带宽定义为，运放的闭环增益为1倍条件下，将一个恒幅正弦小信号输入到运放的输入端，从运放的输出端测得闭环电压增益下降3db（或是相当于运放输入信号的0.707）所对应的信号频率。
单位增益带宽是一个很重要的指标，对于正弦小信号放大时，单位增益带宽等于输入信号频率与该频率下的最大增益的乘积，换句话说，就是当知道要处理
的信号频率和信号需要的增以后，可以计算出单位增益带宽，用以选择合适的运放。
这项参数用于小信号处理中运放选型。
∙压摆率（转换速率）SR：
运放接成闭环条件下，将一个大信号（含阶跃信号）输入到运放的输入端，从运放的输出端测得运放的输出上升速率。
由于在转换期间，运放的输入级处于开关状态，所以运放的反馈回路不起作用，也就是转换速率与闭环增益无关。
转换速率对于大信号处理是一个很重要的指标，对于一般运放转换速率
SR<=10V/μs，高速运放的转换速率SR>10V/μs。
目前的高速运放最高转换速率SR达到6000V/μs。
这用于大信号处理中运放选型。
∙全功率带宽：
在额定的负载时，运放的闭环增益为1倍条件下，将一个恒幅正弦大信号输入到运放的输入端，使运放输出幅度达到最大（允许一定失真）的信号频率。
这个频率受到运放转换速率的限制。
近似地，全功率带宽=转换速率/2πVop（Vop 是运放的峰值输出幅度）。
全功率带宽是一个很重要的指标，用于大信号处理中运放选型。
