四川省雅安市2017年中考物理试卷
一、选择题（每小题3分，共36分，下列各题的四个选项中，只有一个选项是符合题目要求的．）
1．如图所示，在下列光现象中，说法正确的是（）
A．
日食是光的直线传播形成的
B．
黑板右端反光是由于光的漫反射形成的
C．
雨后彩虹是由于光的反射而形成的
D．
照相机形成的像是倒立、缩小的虚像
考点：光直线传播的应用；镜面反射；光的色散；凸透镜成像的应用．
专题：光的传播和反射、平面镜成像；光的折射、光的色散．
分析：（1）光在同种均匀介质中沿直线传播，日食、月食、影子都是光的直线传播形成．（2）反射分镜面反射和漫反射，镜面反射是平行入射的光线经反射面以后还能平行
反射，镜面反射的反射面的平而光滑的；漫反射是平行入射的光线经反射面以后不能平行反射，而是射向四面八方，漫反射的反射面是凹凸不平的．
（3）光线在同种不均匀介质中传播或者从一种介质进入另一种介质时，就会出现光
的折射现象，例如水池底变浅、水中筷子变弯、海市蜃楼等都是光的折射形成的．
（4）物体位于凸透镜的二倍焦距以外时，成倒立、缩小的实像．
解答：解：A、日食是光的直线传播形成的，故A正确；
B、黑板右端反光是由于光的镜面反射形成的，故B错误；
C、彩虹是光的色散现象，属于光的折射，故C错误；
D、照相机的镜头相当于一个凸透镜，照相机底片上形成一个倒立、缩小的实像，故
D错误．
故选A．
点评：本题考查了几种光现象，与学生生活联系密切，注重了理论联系实际的考查，平时要多观察多思考．
第 1 页共19 页。
2010-2023历年初中毕业升学考试（四川雅安卷）物理（带解析）第1卷一.参考题库(共12题)1.如图甲，底面积为80cm2的圆筒形容器内装有适量的水，放在水平桌面上；底面积为60cm2、高为12cm的实心圆柱形物体A用细线拴好并悬挂在弹簧测力计下．小王要探究圆柱形物体A逐渐浸人圆筒形容器内的水中时（水没有溢出容器），弹簧测力计的示数F与圆柱形物体A下表面离水面的距离h的关系．（使用刻度尺测量h，不计细线重）1）小王从圆柱形物体A接触水面至接触容器底之前，分别记下多组F、h，并将测量的结果填写在实验表格中，依据实验表中数据，在图乙中的方格纸中画出了F与h关系的图象．由图象乙可知，物体A的重力为N．观察图象乙，可以得出结论：在物体A没有浸没之前，当h增大时，弹簧测力计的示数F （选填“增大”、“减小”或“不变”）；在物体A浸没后，当增大h时，弹簧测力计的示数F （选填“增大”、“减小”或“不变”），由此可知浸没在液体中的物体所受浮力与浸入深度（选填“有关”或“无关”）．③由图象乙可知：当h等于10cm时，物体A受到的浮力为N．（2）物体A在容器内浸没后与未放入物体A前比较，水对容器底产生的压强增加了Pa．2.如图中甲图所示，小明用弹簧测力计拉木块，使它先后两次沿水平木板匀速滑动相同的距离，乙图是他两次拉动同一木块得到的距离随时间变化的图像。
下列说法正确的是A．两次木块运动的速度相同B．木块第一次受到的摩擦力较大3.如图所示是同一木块先后两次在同一水平面上运动时在相等时间内连续拍摄的“频闪”照片．第二次木块从A点运动到B点的距离是cm；由图可知，两次实验中木块的速度，木块所受拉力的大小（均选填“相等”或“不相等”）．4.水平桌上自由转动的小磁针，静止时指向地球北方的那端是小磁针的______极；地磁场的北极在地理位置的______极附近。
5.如图所示是一种称为“角反射器”的光学装置，有一束激光沿a、b方向入射到平面镜S1上．试在图中作出经平面镜S1、S2反射后的光路，并保留必要的作图痕如图所示的电路中，电源电压不变，R1为定值电阻，开关S闭合后，滑动变阻器滑片P向右移动时，下列说法正确的是（）C．电流表示数变大，电压表与电流表示数之比不变D．电压表示数变大，电压表与电流表示数之比变大7.如图所示同一只鸡蛋先后放入甲、乙两杯盐水中，鸡蛋在甲杯处于漂浮状态F甲，在乙杯处于悬浮状态，所受浮力为F乙。
2017年四川省雅安中学中考物理一诊试卷一、选择题1．下列说法正确的是（）A．利用声和电磁波都能测量月球到地球的距离B．化石能源和太阳能都是可再生能源C．油罐车的下面拖着一条铁链是为了防止静电带来的危害D．小轿车的安全带做得较宽是为了增大压强和保证安全2．下图所示的四种现象，由于光的直接传播形成的是（）A．山的“倒影”B．日食C．汽车观后镜D．水中的“折笔”3．关于声现象，下列说法中正确的是（）A．只要物体在振动，我们就一定能听到它发出的声音B．我们能区分不同同学说话的声音，是因为他们发出声音的响度不同C．城市道路旁的隔声板可以防止噪声的产生D．超声波可以用来清洗钟表等精细机械，说明声波可以传递能量4．如图所示，人沿水平方向拉牛，但没有拉动．其中说法正确的是（）A．绳拉牛的力与牛拉绳的力是一对平衡力B．绳拉牛的力与地面对牛的摩擦力是一对平衡力C．绳拉牛的力与牛受的重力是一对平衡力D．绳拉牛的力小于地面对牛的摩擦力5．如图所示，是我国自主研发的C919商用大飞机，它将于数年后投入运营，C919客机中的部分钛合金零件采用了激光3D打印技术．关于客机的相关物理知识．下列说法不正确的是（）A．客机所在高空的大气压强，比海平面附近的大气压强更大B．客机采用密度小的材料，可以减轻它的重力C．客机升空利用了“空气流速大的地方压强小”的原理D．客机在空中沿直线匀速飞行，是受平衡力作用6．用四只完全相同的滑轮和两根相同的绳子组成如图所示的甲、乙两个滑轮组，在绳自由端用大小分别为F1和F2的拉力，将相同的物体匀速提升相同的高度．若不计绳重和摩擦，下列说法不错误的是（）A．F1大于F2B．F1和F2做的功一定相等C．甲、乙的机械效率不相等D．绳子自由端移动的距离不相等，物体运动时间可能相等7．在电学实验中遇到断路时，常常用电压表来检测，某同学连接如图所示的电路，开关闭合后，电灯不亮，电流表无指示．这时用电压表测得a、b两点间和b、c两点间的电压均为零，而b、d间的电压不为零，这说明（）A．电源接线柱接触不良B．开关S的触片或接线柱接触不良C．电流表接线柱接触不良D．灯泡灯丝断了或灯座接触不良8．如图所示，为我省某中学物理兴趣小组设计的电子身高测量仪电路图．其中，定值电阻R1=6Ω，电源电压恒为4.5V，R2的规格为“15Ω0.5A”，电压表的量程为0～3V，电流表的量程为0～0.6A，闭合S，则（）A．当测矮个同学身高时，电流表的示数变小B．当测高个同学身高时，电压表的示数变小C．当R2接入电路中的电阻为9Ω时，电压表的示数为2.7VD．为了保证电路中各元件安全工作，变阻器接入电路的阻值范围是0～12Ω9．关于如图甲、乙所示的实验，下列说法正确的是（）A．甲可以研究通电导体在磁场中的受力情况B．甲实验的过程中，其它形式能转化为电能C．乙可以研究电磁感应现象D．乙实验的过程中，其它形式能转化为电能10．如图所示，电源电压不变，在a，b间接一个“3V 1W“的小灯泡，调节滑动变阻器的滑片P至图示位置时，小灯泡正常发光．若在a，b间换接一个“3V 1.5W“的小灯泡，欲使其正常发光，滑片P应（）A．向M移动B．向N移动C．保持不动D．无法实现11．用10N的水平推力推着重为60N的物体沿水平方向做直线运动，若推力对物体做了60J的功，则在推力做功的过程中，下列说法不正确的是（）A．物体一定运动了6mB．物体克服摩擦力做的功可能小于60JC．物体受到的摩擦力可能大于10ND．推力一定大于摩擦力12．将两个定值电阻串联接到电压为U的电源两端，R1消耗的功率为P1，R2消耗的功率为3P1．将这两个定值电阻并联接在电压为U的电源两端时，下列说法中正确的是（）A．R1与R2的电阻之比为3：1B．并联时R2消耗的功率为P1C．并联时通过R1与R2的电流之比为1：1D．并联时两电阻消耗的总功率为P1二、填空题13．图甲中被测物体的长度为cm，图乙中电流表的读数为A．14．天然气的热值为4.0×107J/m3，完全燃烧2.1m3的天然气可以获得J 的热量，不计热量损失，这些热量可以使500kg，20℃的水的温度升高到℃．[已知水的比热容为4.2×103J/（kg•℃）]．15．云、雨、雹、雪、雾、露、霜都是水的家族成员，其中露的形成属于，霜的形成属于，这两种物态变化形成时都要．16．鲁迅的《社戏》中有这样的描写：“淡黑的起伏的连山，仿佛是踊跃的铁的兽脊似的，都远远地向船尾跑去了…”，其中“山…向船尾跑去了”所选的参照物是，如果以河岸为参照物，船是的．17．标有“220V 40W”和110V 40W”的灯分别在额定电压下工作，他们的亮暗程度（“相同”或“不同”）；给蓄电池充电时，蓄电池相当于（“用电器”或“电源”）．18．如图所示，A灯标有“4V4W”字样，B灯标有“4V2W”字样．闭合开关，从右向左缓慢移动滑动变阻器滑片P，直到其中一盏灯恰好正常发光，此时正常发光的是灯，电压表的示数是V．（灯丝电阻视为不变）19．两只定值电阻，R1标有“10Ω1A”，R2标有“20Ω0.5A”．现将它们串联起来接到某一电源上，为了不损坏电阻，该电源电压不得超过V；若将它们并联，为了不损坏电阻，干路允许通过的最大电流是A．20．如图所示，OB为一轻质杠杆，O为支点，OA=0.3m，OB=0.4m，将重30N 的物体悬挂在B点，当杠杆在水平位置平衡时，在A点至少需加N的拉力．如保持拉力的方向不变，使杠杆缓慢上升，则拉力的大小将．三、作图题（21题2分，22题2分，共4分）21．如图所示，一束光线AO从空气斜射到水面时发生反射和折射，请在图中作出它的反射光线和折射光线，并标出入射角α和折射角β．22．如图，作出烧杯中小球静止在水面上时所受力的示意图．四、实验与探究题（23题4分，24题8分，共12分）23．某兴趣小组测量一种易溶于水且形状不规则的固体颗粒物质的密度，测量的部分方法和结果如图所示．（1）用调节好的天平测量适量小颗粒的质量．当天平平衡时，右盘中的砝码和游码位置如图甲所示，则称量的颗粒的质量是g．（2）因颗粒易溶于水，小组同学采用图乙所示方法测量体积，所称量的颗粒的体积是cm3．（3）该物质的密度是kg/m3．（4）在C步操作中，若摇动不够充分，铁砂未充满颗粒的空隙，则测出的值比实际密度偏（填“大”或“小”）．24．（8分）某同学根据如图甲所示电路完成“伏安法测量定值电阻”的实验．（1）根据图甲，将图乙中的实物电路连接完整．（2）正确连接电路后，闭合开关．①若发现电流表和电压表的示数都很大，这说明小华在实验操作上存在的问题是；②若电压表示数约为3V，但无论怎样移动变阻器滑片，电流表示数始终为0，则电路中出现的故障可能是；（3）排除以上故障后，调节滑动变阻器，把测量的几组数据描成如图丙所示的图象，则该电阻的阻值R=Ω；（4）若将图乙中的电阻R换成一个额定电压为3.8V、阻值约为10Ω的小灯泡，若要测出该小灯泡的额定功率，则原实验电路中必须改变的是；A．电源电压B．电压表量程C．电源电压和电压表量程（5）完成上述实验后，小明还想测量一段电炉丝的电阻Rx，可是在连接电路时，发现电流表和滑动变阻器都已损坏．于是小明就利用刚才已测得的定值电阻R，重新设计并连接了如图丁所示的电路，电源电压未知且恒定不变．请把下列实验步骤补充完整：步骤1：只闭合开关S1，记下电压表的示数为U1；步骤2：．电阻表达式（用物理量的符号表示）：R x=．五、计算题（25题6分，26题8分，27题7分，共21分）25．（6分）我国某种新型坦克，其质量为20t．（g=10N/kg）．求：（1）坦克受到的重力；（2）坦克以36km/h的速度行驶5min通过的路程；（3）在某次任务中坦克发动机以500kW的功率工作了0.5h，求这次任务中发动机所做的功．26．（8分）如图所示，灯泡L标有“10V 2W”的字样．当开关S闭合时，灯L恰能正常发光，电压表的示数为2V；当开关S断开时，灯L的实际功率为额定功率的．（灯丝电阻不受温度影响）求：（1）灯泡正常发光时的电流；（2）灯泡正常发光时电阻；（3）电阻R2的阻值；（4）通电2min电阻R2产生的热量．27．（7分）小梦家新买了一口电饭锅，如图所示，通过查看说明书，发现电饭锅工作时有两种状态：一种是锅内的水烧干以前的加热状态，另一种是水烧干后的保温状态，图中乙是电饭锅的电路图，R1是电阻，R2是加热用的电热丝．（1）自动开关S接通或断开时，电饭锅分别处于哪种状态？说明理由．（2）要是R2在保温状态下的功率是加热状态下的，R1与R2应满足什么关系？（3）“母亲节”到了，小梦想为妈妈准备泡脚水，由于水温较低，小梦先从盛有5kg水的桶中取出2kg水倒入电饭锅中加热4min后，将水倒回水桶中，经过测量桶中水温升高了20℃（整个过程不计能量损失）．请计算R2的阻值．2017年四川省雅安中学中考物理一诊试卷参考答案与试题解析一、选择题1．下列说法正确的是（）A．利用声和电磁波都能测量月球到地球的距离B．化石能源和太阳能都是可再生能源C．油罐车的下面拖着一条铁链是为了防止静电带来的危害D．小轿车的安全带做得较宽是为了增大压强和保证安全【考点】92：声音的传播条件；2T：静电现象；85：减小压强的方法及其应用；K2：能源的分类．【分析】（1）声音的传播需要介质，真空不能传声；（2）必须明确可再生能源与化石能源的定义；（3）铁属于金属，金属具有良好的导电导热性和延展性；（4）影响压力作用效果的因素：压力大小、受力面积大小．【解答】解：A、地球和月球之间有一定距离是真空，真空不能传声，故A错误；B、太阳能是可再生能源，化石能源是不可再生能源，故B错误；C、油罐车在运输过程中，不断地相互摩擦，从而产生大量的静电，通过后面装一条拖地的铁链，及时导走静电，防止静电危害．故C正确；D、小轿车的安全带做得较宽是为了增大受力面积减小压强，故D错误．故选C．【点评】本题考查的知识点涉及声音的传播、能源的划分、金属的性质、改变压强的方法，综合性很强．2．下图所示的四种现象，由于光的直接传播形成的是（）A．山的“倒影”B．日食C．汽车观后镜D．水中的“折笔”【考点】A2：光在均匀介质中直线传播．【分析】（1）光在同种、均匀、透明介质中沿直线传播，产生的现象有小孔成像、激光准直、影子的形成、日食和月食等；（2）光线传播到两种介质的表面上时会发生光的反射现象，例如水面上出现岸上物体的倒影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的；（3）光线在同种不均匀介质中传播或者从一种介质进入另一种介质时，就会出现光的折射现象，例如水池底变浅、水中筷子变弯、海市蜃楼等都是光的折射形成的【解答】解：A、平静的水面相当于平面镜，山的“倒影”属于平面镜成像，是光的反射现象，不符合题意；B、日食是光沿直线传播形成的，符合题意；C、汽车观后镜是凸面镜成像，是光的反射现象，不符合题意；D、插入水中的笔，由于光的折射现象，水下部分看起来向上弯折，好像断了，不符合题意．故选B．【点评】此题通过几个日常生活中的现象考查了对光的折射、光的直线传播、光的反射的理解，在学习过程中要善于利用所学知识解释有关现象．3．关于声现象，下列说法中正确的是（）A．只要物体在振动，我们就一定能听到它发出的声音B．我们能区分不同同学说话的声音，是因为他们发出声音的响度不同C．城市道路旁的隔声板可以防止噪声的产生D．超声波可以用来清洗钟表等精细机械，说明声波可以传递能量【考点】9N：声与能量；91：声音的产生；9F：响度；9H：音色；9L：防治噪声的途径．【分析】①物体振动能发出声音，但是声音的传播是需要介质的．②响度指声音的强弱，是由发声体振动的振幅决定，振幅越大，响度越大；音色是由发声体的材料和结构决定的，可以用来区分不同物体发出的声音．③隔声板不能防止噪声的产生，它能够在在传播过程中减弱噪声．④超声波用来清洗精细机械，是利用了声波可以传递能量．【解答】解：A、如果没有传播声音的介质，我们就不能听到发声体发出的声音．此选项不合题意．B、不同同学的声带不同，发出的音色不同，我们根据不同同学发出声音的音色不同来区分不同同学说话的声音．此选项不合题意．C、防止噪声的产生应该在声源处采取措施，城市道路旁的隔声板不能防止防止噪声的产生．此选项不合题意．D、声波可以传递能量在实际生活中的应用非常广泛、实用，利用超声波清洗精密机械就说明了声波可以传递能量．此选项符合题意．故选D．【点评】此题考查了声音的传播条件、声音的特性、防治噪声的途径及声音能传递信息和能量等声学知识，综合性较强．4．如图所示，人沿水平方向拉牛，但没有拉动．其中说法正确的是（）A．绳拉牛的力与牛拉绳的力是一对平衡力B．绳拉牛的力与地面对牛的摩擦力是一对平衡力C．绳拉牛的力与牛受的重力是一对平衡力D．绳拉牛的力小于地面对牛的摩擦力【考点】6R：平衡力的辨别；6U：力与运动的关系．【分析】（1）物体处于平衡状态（静止状态或匀速直线运功）时，所受的力就是平衡力．（2）二力平衡的条件是两个力大小相等，方向相反，作用在同一条直线上，作用在同一个物体上．（3）相互作用力的大小相等，方向相反，作用在同一条直线上，作用在两个物体上．【解答】解：A、绳拉牛的力和牛拉绳的力，分别作用在牛和绳上面，是一对相互作用力，该选项说法不正确；B、因为牛处于静止状态，所以绳拉牛的力与地面对牛的摩擦力大小相等，方向相反，作用在同一条直线上，作用在同一个物体上，是一对平衡力，该选项说法正确；C、绳拉牛的力与牛受的重力，二者不是作用在同一直线上，不符合平衡力的条件，该选项说法不正确；D、由于牛没有被拉动，因此绳拉牛的力等于地面对牛的摩擦力，该选项说法不正确．故选B．【点评】绳拉牛，牛不动，牛在竖直方向上受到重力和支持力，水平方向上受到拉力和摩擦力，重力和支持力是平衡力，拉力和摩擦力的平衡力．5．如图所示，是我国自主研发的C919商用大飞机，它将于数年后投入运营，C919客机中的部分钛合金零件采用了激光3D打印技术．关于客机的相关物理知识．下列说法不正确的是（）A．客机所在高空的大气压强，比海平面附近的大气压强更大B．客机采用密度小的材料，可以减轻它的重力C．客机升空利用了“空气流速大的地方压强小”的原理D．客机在空中沿直线匀速飞行，是受平衡力作用【考点】8G：大气压强与高度的关系；2I：密度的应用与物质鉴别；6U：力与运动的关系；8L：飞机的升力．【分析】（1）大气压随着高度的增加而减小；（2）制造客机时，要尽可能地减轻其质量、重力，可以利用公式m=ρV和G=mg 分析；（3）流体流速越大的位置，压强越小；（4）静止或匀速直线运动状态称为平衡状态，物体保持平衡状态时，一定受到平衡力的作用．【解答】解：A、客机所在高空的大气压强，比海平面附近的大气压强小，故A 错误；B、由公式m=ρV和G=mg知，在体积一定的情况下，要减轻重力，只能选择密度较小的材料，故B正确；C、客机升空利用了“空气流速大的地方压强小”的原理，故C正确；D、在空中匀速直线飞行的飞机处于平衡状态，故受到的力是平衡力，故D正确．故选A．【点评】本题考查气压与高度的关系、密度的应用、流体流速与压强的关系、力的平衡，是一道综合题目，相对比较复杂，有一定难度．6．用四只完全相同的滑轮和两根相同的绳子组成如图所示的甲、乙两个滑轮组，在绳自由端用大小分别为F1和F2的拉力，将相同的物体匀速提升相同的高度．若不计绳重和摩擦，下列说法不错误的是（）A．F1大于F2B．F1和F2做的功一定相等C．甲、乙的机械效率不相等D．绳子自由端移动的距离不相等，物体运动时间可能相等【考点】F2：机械效率的大小比较；EB：功的大小比较．【分析】（1）由滑轮组的结构知道承担物重的绳子股数n，根据F=（G+G）动比较F1和F2的拉力大小；（2）得出绳子自由端移动的距离s=nh，根据W=Fs比较拉力做功的关系；（3）将相同的物体匀速提升相同的高度所做的有用功相同，根据η=比较滑轮组机械效率的关系；（4）因为承担物重的绳子股数不同，所以将物体提升相同的高度，绳子自由端移动的距离不相等，物体运动时间可能相等．【解答】解：A、不计绳重及摩擦，因为拉力F=（G物+G轮），n1=2，n2=3，所以绳子的拉力：F1=（G物+G轮），F2=（G物+G轮），所以F1＞F2，故A正确；B、因为绳子自由端移动的距离s=nh，n1=2，n2=3，提升物体的高度h相同，所以s1=2h，s2=3h，不计绳重及摩擦，拉力做的功：W1=F1s1=（G物+G轮）×2h=（G物+G轮）h，W2=F2s2=（G物+G轮）×3h=（G物+G轮）h，所以W1=W2，故B正确；C、由W=Gh可知，将相同的物体匀速提升相同的高度所做的有用功相同，因为有用功、总功相同，所以，由η=可知，滑轮组的机械效率相同，故C错误；D、因s1=2h，s2=3h，所以绳子自由端移动的距离s1≠s2，由于拉动的快慢不影响做功的多少与机械效率的大小，因此，物体运动时间可能相等．故D正确．故选ABD．【点评】本题考查了使用滑轮组时n的确定方法，有用功、额外功、总功的计算方法，不计摩擦和绳重时拉力的求法；本题关键在于确定额外功相等．7．在电学实验中遇到断路时，常常用电压表来检测，某同学连接如图所示的电路，开关闭合后，电灯不亮，电流表无指示．这时用电压表测得a、b两点间和b、c两点间的电压均为零，而b、d间的电压不为零，这说明（）A．电源接线柱接触不良B．开关S的触片或接线柱接触不良C．电流表接线柱接触不良D．灯泡灯丝断了或灯座接触不良【考点】IE：电流表、电压表在判断电路故障中的应用．【分析】要解决此题，需要知道电路中若无电流，则电路出现了断路现象，用电压表检测电路时，将电压表分别与各部分电路并联，若电压表的示数约等于电源电压，则该处发生了断路．【解答】解：开关闭合后，电灯不亮，电流表无指示，说明电路出现断路现象；用电压表检测时，发现b、d间的电压不为零，而电压表测得a、b两点间和b、c两点间的电压均为零，说明开关和电流表都完好，因此是灯泡出现断路现象．故选D．【点评】此题主要考查了用电压表判断电路故障的一种方法，当电压表有示数时说明电压表之间的部分可能发生了断路．8．如图所示，为我省某中学物理兴趣小组设计的电子身高测量仪电路图．其中，定值电阻R1=6Ω，电源电压恒为4.5V，R2的规格为“15Ω0.5A”，电压表的量程为0～3V，电流表的量程为0～0.6A，闭合S，则（）A．当测矮个同学身高时，电流表的示数变小B．当测高个同学身高时，电压表的示数变小C．当R2接入电路中的电阻为9Ω时，电压表的示数为2.7VD．为了保证电路中各元件安全工作，变阻器接入电路的阻值范围是0～12Ω【考点】IH：欧姆定律的应用．【分析】分析清楚电路结构，根据电路结构、应用串联电路特点与欧姆定律分析答题；（1）由身高测量仪的结构判断身高变化时，滑动变阻器接入电阻如何变化，则由欧姆定律可求得电路中的电流，根据串联电路的电压规律可求得电压表示数变化；定值电阻与滑动变阻器串联，由串联电路特点与欧姆定律可以求出电表示数如何变化；（2）根据题意求出电路最大电流，由串联电路特点与欧姆定律求出滑动变阻器接入电路的最小阻值；电压表测滑动变阻器两端电压，电压表示数等于它的量程时，滑动变阻器接入电路的阻值最大，由串联电路特点与欧姆定律可以求出滑动变阻器接入电路的最大阻值，然后确定滑动变阻器接入电路的阻值范围．【解答】解：由电路图可知，两电阻串联，电流表测电路电流，电压表测滑动变阻器两端电压；A、由图示电路图可知，测矮个同学身高时，滑动变阻器接入电路的阻值变小，电路总电阻较小，由欧姆定律可知，电路电流变大，电流表的示数变大，故A 错误；B、由电路图可知，当被测身高增加时，滑动变阻器接入电路的电阻增大，滑动变阻器分压变大，电压表测滑动变阻器两端电压，则电压表示数变大，故B错误；C、当变阻器R2接入电路的阻值是9Ω时，电路中总电阻R=R1+R2=6Ω+9Ω=15Ω，由欧姆定律可得电路中电流I===0.3A，故C正确；D、由题意知，电路允许通过的最大电流I=0.5A，由I=可知，此时电路总电阻R==9Ω，此时滑动变阻器接入电路的阻值最小，R滑最小=R总﹣R1=9Ω﹣总=6Ω=3Ω；由题意知，电压表最大示数为3V，此时滑动变阻器接入电路的阻值最大，此时电阻R1的电压U1=U﹣U滑=4.5V﹣3V=1.5V，电路电流I′===0.25A，==12Ω，则：3Ω≤R滑由I=可知，滑动变阻器接入电路的阻值R滑最大=≤12Ω，即滑动变阻器接入电路的阻值范围是3Ω～12Ω，故D错误；故选C．【点评】该题考查了欧姆定律的应用，考查学生应用物理知识解决实际问题的能力，解决此类问题应注意认真审题，找出题目中用到的相关知识进行解答．9．关于如图甲、乙所示的实验，下列说法正确的是（）A．甲可以研究通电导体在磁场中的受力情况B．甲实验的过程中，其它形式能转化为电能C．乙可以研究电磁感应现象D．乙实验的过程中，其它形式能转化为电能【考点】CP：电磁感应；CJ：磁场对通电导线的作用．【分析】（1）甲装置中没有电源，即开关闭合时，当金属棒ab在磁场中做切割磁感线运动时，电路中就会产生感应电流，故是电磁感应装置，发电机就是利用该原理制成的，其是将机械能转化为电能的过程；（2）乙装置中有电源提供电能，通电的导体棒ab在磁场中要受到力而运动，这是研究通电导体在磁场中受力的装置，是电动机的工作原理，因电而动，所以其能量转化为电能转化为机械能．【解答】解：A、甲可以研究电磁感应现象，故错误；B、甲实验是电磁感应实验过程中，即是将机械能转化为电能的过程，故正确；C、乙装置是研究通电导线在磁场中受力的作用的实验装置，故错误；D、乙实验过程中是将电能转化为机械能的过程，故错误．故选B．【点评】装置中有电池是研究通电导体在磁场中受力的实验，电能转化为机械能，制成电动机；装置中没有电池是研究电磁感应现象的实验，机械能转化为电能，制成发电机．10．如图所示，电源电压不变，在a，b间接一个“3V 1W“的小灯泡，调节滑动变阻器的滑片P至图示位置时，小灯泡正常发光．若在a，b间换接一个“3V 1.5W“的小灯泡，欲使其正常发光，滑片P应（）A．向M移动B．向N移动C．保持不动D．无法实现【考点】JA：电功率的计算；I6：串联电路的电压规律；ID：滑动变阻器的使用；IG：欧姆定律的变形公式；IZ：电路的动态分析．【分析】根据P=比较两灯泡的电阻关系判断灯泡更换后电路中总电阻的变化，根据欧姆定律可知电路中电流和滑动变阻器两端的电压变化，利用串联电路的电压特点可知此时灯泡两端的电压变化，进一步确定滑片移动的方向，直至灯泡正常发光即达到额定电压．【解答】解：由P=可知，两灯泡的额定电压相等，更换灯泡后的电阻变小，电路中的总电阻变小，∵I=，∴电路中的电流变大，此时滑动变阻器的阻值不变，两端的电压变大，∵串联电路中总电压等于各分电压之和，∴此时灯泡分得的电压小于3V，使灯泡正常发光，应使灯泡两端的电压再达到3V，即增大电路中的电流，减小滑动变阻器接入电路中的电阻，滑片向M移动．故选A．【点评】本题考查了电路的动态分析，涉及到串联电路的特点和电功率公式、欧姆定律、滑动变阻器的正确使用，判断好更换电阻后灯泡两端的电压变化是关键．11．用10N的水平推力推着重为60N的物体沿水平方向做直线运动，若推力对。

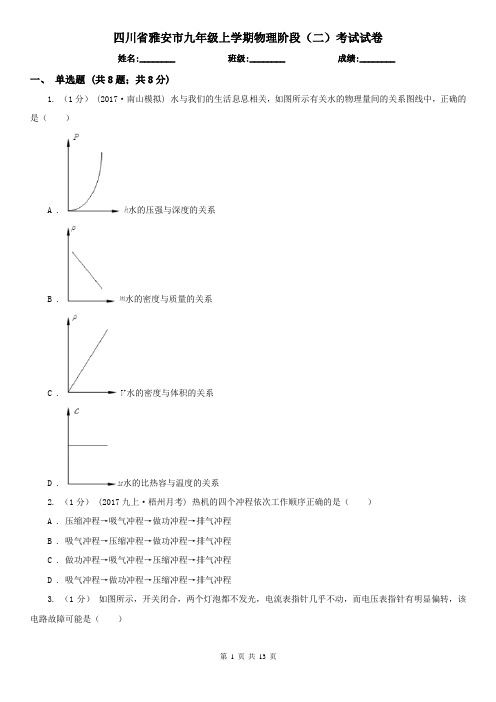

四川省雅安市九年级上学期物理阶段（二）考试试卷姓名:________ 班级:________ 成绩:________一、单选题 (共8题；共8分)1. （1分）(2017·南山模拟) 水与我们的生活息息相关，如图所示有关水的物理量间的关系图线中，正确的是（）A . 水的压强与深度的关系B . 水的密度与质量的关系C . 水的密度与体积的关系D . 水的比热容与温度的关系2. （1分） (2017九上·梧州月考) 热机的四个冲程依次工作顺序正确的是（）A . 压缩冲程→吸气冲程→做功冲程→排气冲程B . 吸气冲程→压缩冲程→做功冲程→排气冲程C . 做功冲程→吸气冲程→压缩冲程→排气冲程D . 吸气冲程→做功冲程→压缩冲程→排气冲程3. （1分）如图所示，开关闭合，两个灯泡都不发光，电流表指针几乎不动，而电压表指针有明显偏转，该电路故障可能是（）A . 电流表开路，并且L1、L2灯丝断了B . L1灯丝断了C . 灯泡L2开路D . 灯泡L1短路4. （1分）在研究“导体电阻的大小与哪些因素有关”的实验时，将一根粗细均匀的导体截成两段后分别接入电路中，如图所示，则这是用来研究（）A . 导体电阻与横截面积的关系B . 导体电阻与材料的关系C . 导体电阻与长度的关系D . 导体电阻与温度的关系5. （1分）下列家用电器中，工作一小时消耗电接近1.2kW·h的是（）A . 空调B . 学生用计算器C . 电视机D . 台灯6. （1分） (2019九上·广州期中) 下列电路中两灯泡可以正常发光的是（）A .B .C .D .7. （1分）如图所示的电路中，电源电压恒定，R1为定值电阻．闭合开关S，滑动变阻器R2的滑片P由b 端移到a端的过程中，下列说法正确的是（）A . 电压表和电流表的示数都变大B . 电压表和电流表的示数都变小C . 电压表的示数变大，电流表的示数变小D . 电压表的示数变小，电流表的示数变大8. （1分） (2017九上·路北期末) 如图是一只灯泡的铭牌，下列说法正确的是（）A . 灯的实际功率一定是25WB . 与60W的灯相比，它消耗的电能一定少C . 它正常工作l0min，消耗电能250JD . 1度电可供它正常工作40h二、填空题 (共11题；共13分)9. （1分）(2019·黑龙江模拟) 量筒中装一半清水，将硫酸铜溶液注入水的下方，由于硫酸铜溶液的密度比水的密度大，所以沉在水的下方，可以看到无色的清水与蓝色的硫酸铜溶液之间有明显的界面。

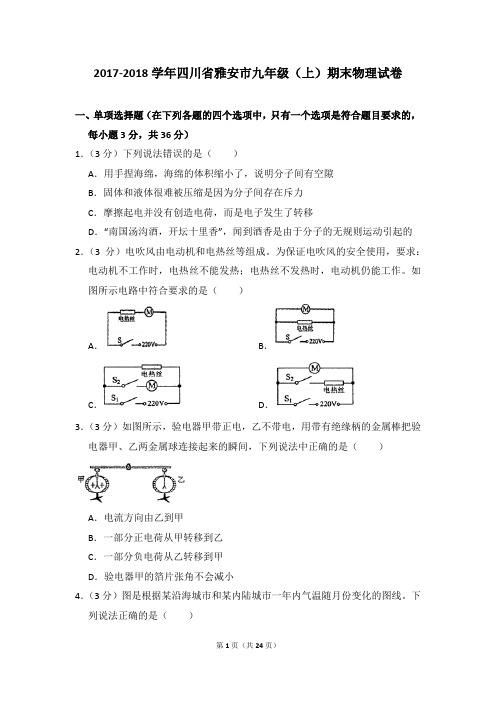

2017-2018学年四川省雅安市九年级（上）期末物理试卷一、单项选择題（在下列各题的四个选项中，只有一个选项是符合题目要求的，每小题3分，共36分）1．（3分）下列说法错误的是（）A．用手捏海绵，海绵的体积缩小了，说明分子间有空隙B．固体和液体很难被压缩是因为分子间存在斥力C．摩擦起电并没有创造电荷，而是电子发生了转移D．“南国汤沟酒，开坛十里香”，闻到酒香是由于分子的无规则运动引起的2．（3分）电吹风由电动机和电热丝等组成。
为保证电吹风的安全使用，要求：电动机不工作时，电热丝不能发热；电热丝不发热时，电动机仍能工作。
如图所示电路中符合要求的是（）A．B．C．D．3．（3分）如图所示，验电器甲带正电，乙不带电，用带有绝缘柄的金属棒把验电器甲、乙两金属球连接起来的瞬间，下列说法中正确的是（）A．电流方向由乙到甲B．一部分正电荷从甲转移到乙C．一部分负电荷从乙转移到甲D．验电器甲的箔片张角不会减小4．（3分）图是根据某沿海城市和某内陆城市一年内气温随月份变化的图线。
下列说法正确的是（）A．实线是内陆城市的气温图线，因为砂石的比热容较小B．实线是内陆城市的气温图线，因为砂石的比热容较大C．实线是沿海城市的气温图线，因为水的比热容较小D．实线是沿海城市的气温图线，因为水的比热容较大5．（3分）关于热量、温度、内能的说法中，正确的是（）A．物体的内能改变，温度一定改变B．同一个物体，温度越高，内能越大C．炽热的铁水有内能，寒冷的冰块没有内能D．物体吸收的热量越多，比热容越大6．（3分）下列因素中，对导体电阻大小有决定作用的是（）A．导体是否接入电路B．导体两端的电压C．通过导体的电流D．导体的长度7．（3分）如图甲所示的电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电灯L1和L2两端的电压分别为（）A．4.8V，1.2V B．6V，1.2V C．1.2V，6V D．1.2V，4.8V 8．（3分）旧白炽灯在工作时，容易在灯丝最细处熔断，这是因为与相同长度的灯丝较粗处相比灯丝最细处（）A．功率最大B．电流最大C．电阻最小D．熔点最低9．（3分）某同学设计了如图所示的四种模拟测试电路，要求闭合开关S后，电路中滑动变阻器的滑片向左滑动时，电表示数变大，其中符合要求的电路是（）A．B．C．D．10．（3分）现有“6V 3W”的灯泡L1和“6V 6W”的灯泡L2，将它们接入电压适当的电路中，不考虑灯丝电阻的变化，下列说法正确的是（）A．并联时，灯L1较亮B．串联时，灯L2较亮C．并联时，两灯有可能都正常发光D．串联时，两灯有可能都正常发光11．（3分）如图，在电压一定的电路中接入一段电阻丝R，同学们对通电时电阻丝的发热功率进行了分析，其中说法正确的是（）A．由P=I2R知，电阻R越大，发热功率越大B．由P=知，电阻R越大，发热功率越小C．由P=UI知，发热功率大小与电阻R大小无关D．以上说法都不对12．（3分）如图甲所示的电路，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P从右端移动到左端，两个电压表和电流表的示数变化情况如图乙所示。

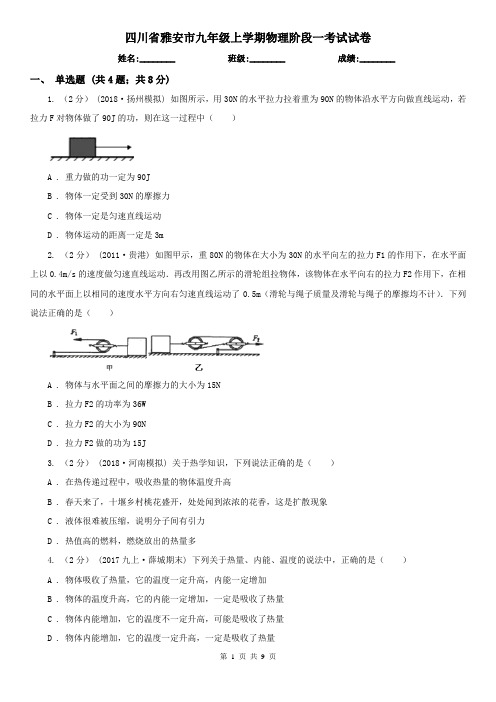

四川省雅安市九年级上学期物理阶段一考试试卷姓名:________ 班级:________ 成绩:________一、单选题 (共4题；共8分)1. （2分）(2018·扬州模拟) 如图所示，用30N的水平拉力拉着重为90N的物体沿水平方向做直线运动，若拉力F对物体做了90J的功，则在这一过程中（）A . 重力做的功一定为90JB . 物体一定受到30N的摩擦力C . 物体一定是匀速直线运动D . 物体运动的距离一定是3m2. （2分）(2011·贵港) 如图甲示，重80N的物体在大小为30N的水平向左的拉力F1的作用下，在水平面上以0.4m/s的速度做匀速直线运动．再改用图乙所示的滑轮组拉物体，该物体在水平向右的拉力F2作用下，在相同的水平面上以相同的速度水平方向右匀速直线运动了0.5m（滑轮与绳子质量及滑轮与绳子的摩擦均不计）．下列说法正确的是（）A . 物体与水平面之间的摩擦力的大小为15NB . 拉力F2的功率为36WC . 拉力F2的大小为90ND . 拉力F2做的功为15J3. （2分）(2018·河南模拟) 关于热学知识，下列说法正确的是（）A . 在热传递过程中，吸收热量的物体温度升高B . 春天来了，十堰乡村桃花盛开，处处闻到浓浓的花香，这是扩散现象C . 液体很难被压缩，说明分子间有引力D . 热值高的燃料，燃烧放出的热量多4. （2分） (2017九上·薛城期末) 下列关于热量、内能、温度的说法中，正确的是（）A . 物体吸收了热量，它的温度一定升高，内能一定增加B . 物体的温度升高，它的内能一定增加，一定是吸收了热量C . 物体内能增加，它的温度不一定升高，可能是吸收了热量D . 物体内能增加，它的温度一定升高，一定是吸收了热量二、多选题 (共2题；共6分)5. （3分）(2014·崇左) 如图所示，用14N的水平拉力F拉滑轮，可以使重20N的物体A以0.2m/s的速度在水平地面上做匀速直线运动．若不计滑轮重和绳重，下列说法正确的是（）A . 地面受到的滑动摩擦力为7NB . 滑轮移动的速度为0.4m/sC . 水平拉力F做功的功率为2.8WD . 在2s内绳子对物体A所做的功为2.8J6. （3分） (2017九上·北京期中) 下列说法正确的是（）A . 物体内能增加，它一定吸收了热量B . 物体的温度不变，它的内能可能变大C . 一瓶酒精用掉一半，其比热容不变，热值不变D . 物体的机械能增加，它的内能不一定增加三、填空题 (共9题；共9分)7. （1分）放学后，体重为600N的小明同学背着重40N的书包沿水平路面走了200m，又登上每层高3m的四楼才回到家，共用了3min，则他在回家的过程中对书包所做的功约为________J，功率为________W．8. （1分） (2017九上·沛县期中) 小明用20N的水平推力推重150N的购物车，在水平路面上前进了15m，所用的时间是0.5min．在此过程中，小明做了________J的功，小明做功的功率是________W，购物车的重力所做的功是________J．9. （1分）如图所示，建筑工人用滑轮组提升重为220N的泥桶，动滑轮重为20N，不计滑轮与轴之间的摩擦及绳重。
2015年四川雅安中考物理试题及答案第10页-中考总结：话题作文与学期梳理课程特色:以写作问题为纲，以解决中高考语文写作问题和讲授踩分词为主，每节课仍会讲解2—3篇阅读题，作为对应练习和提高。
学习时，要求学生熟记理解每一讲的”地图内容”，以便考试时融会运用。
适合学员想扎实写作基础，稳固提高作文水平的初中生赠送《中学语文知识地图—中学必考文学常识一本通》第十五章：学期课程融汇与升华课程特色:以解决阅读问题为纲，融会踩分词和阅读答题要求，进行专题训练，侧重点分为两个方面，一是结合《中学语文知识地图踩分词》进行阅读答题运用，二是答题结构与题型，每节课中以阅读概括能力、理解表述能力、判定分析能力和鉴赏能力题为引导进行学习。
适合学员现代文阅读答题技巧掌握不够全面，想稳固提高的初中生赠送《中学语文知识地图—中学文言文必考140字》课程特色:全面地检测与分析学生考试丢分的问题，让学生清楚自己问题在哪，并且怎样改，通过思维训练，加以解决，重点教会学生如何凭借一张知识地图，去解决所有的语文阅读写作问题。
适合学员想夯实语文基础知识，成绩稳步提高的初中生赠送《学生优秀作品及点评指导（2.0版）》第八章：以小见大与虚实相应课程特色:对考场三大作文类型悉数讲解，针对考场作文，黄保余老师现场充精彩点评得失。
适合学员作文写作水平寻求短期突破的初中生赠送《中学考场作文训练营》（图书）第八章：以小见大与虚实相应课程特色:对考场三大作文类型悉数讲解，针对考场作文，黄保余老师现场充精彩点评得失。
适合学员作文写作水平寻求短期突破的初中生赠送《中学考场作文训练营》（图书）第二节：说明文专题课程特色:针对小学阶段学生最应该掌握的三种阅读考试能力进行讲解。
该课程两个重心：一是各类题型答题方法和技巧的分析，特别是易错点的点评；另一个方面是对概括能力、理解能力，表述能力的训练。
适合学员阅读能力迅速提升的5—7级学生赠送《语文阅读得高分策略与技巧》（小学版）第二节：说明文专题课程特色:针对小学阶段学生最应该掌握的三种阅读考试能力进行讲解。
雅安中学2017年初中直升高中暨对外招生测试物理试题一、选择题（每小题3分，共24分，每小题只有一个选项正确，将正确选项填涂在答题卡上）1. 下列关于实验仪器的使用方法，正确的是（）A. 调节天平的横梁平衡时，若横梁静止时指针向左偏，应将平衡螺母向左调节B. 使用温度计测液体温度时，玻璃泡可以接触到容器壁C. 使用电压表时，可以将它直接接在电源两极D. 使用弹簧测力计时，拉力的方向必须在竖直方向2. 热现象在一年四季中随处可见，下列说法中正确的是（）A. 春天的早晨经常出现大雾，这是凝华现象B. 夏天揭开冰棒包装后会看到冰棒冒“白气”，这是升华现象C. 秋天的早晨花草上出现小露珠，这是液化现象D. 初冬的早晨地面上会出现白色的霜，这是凝固现象3. 如图所示，在光滑的水平台面上，一轻弹簧左端固定，右端连接一金属滑块，O点是弹簧保持原长时滑块的位置。
开始时通过滑块压缩弹簧到A位置（已知AO=OB），释放滑块，研究滑块在水平方向上的受力和运动情况，则（）A. 滑块从A运动到O的过程中所受弹力方向向右，速度不断增大B. 滑块从O运动到B的过程中所受弹力方向向右，速度不断减小C. 滑块运动到B点时将停止运动并保持静止D. 滑块在运动过程中所受弹力的方向保持不变4. 如图所示是拍摄机动车辆闯红灯的工作原理示意图。
光控开关接收到红灯发出的光会自动闭合，压力开关受到机动车的压力会闭合，摄像系统在电路接通时可自动拍摄违章车辆。
下列有关说法正确的是（）......A. 机动车只要驶过埋有压力开关的路口，摄像系统就会自动拍摄B. 只有光控开关和压力开关都闭合时，摄像系统才会自动拍摄C. 只要光控开关接收到红光，摄像系统就会自动拍摄D. 若将光控开关和压力开关并联，也能起到相同的作用5. 如图所示，OO' 为凸透镜的主光轴，将点光源放在A点时，像在B点；将点光源放在B点时，像在C点。
当将点光源放在C点时，则（）A. 一定在B点成一个实像B. 一定在A点的左侧成一个虚像C. 可能在B、C之间成一个实像D. 可能在C点的右侧成一个虚像6. 为了监督司机遵守限速规定，交管部门在公路上设置了固定测速仪．如图所示，汽车向放置在路中的测速仪匀速驶来，测速仪向汽车发出两次短促的(超声波)信号，第一次发出信号到测速仪接收到信号用时0.5s，第二次发出信号到测速仪接收到信号用时0.3s，若发出两次信号的时间间隔是0.9s，超声波的速度是340m/s．则（）A. 汽车接收到第一次信号时，距测速仪170mB. 汽车接收到第二次信号时，距测速仪102mC. 汽车的速度是26.2m/sD. 汽车的速度是42.5m/s7. 如图所示，滑动变阻器的滑片在某两点移动时，电流表的示数范围在1A至2A之间，电压表的示数范围在6V至9V之间。
四川省雅安市九年级上学期物理期中考试试卷姓名:________ 班级:________ 成绩:________一、单选题（每题3分，共21分） (共7题；共20分)1. （3分） (2017九下·薛城期中) 下列关于功、功率、机械效率的说法中，正确的是（）A . 机械效率越高，做功越多，功率越大B . 机械效率越高，做功越少，功率越大C . 机械的功率越大做功越快D . 机械效率越高，做功越少，但功率不一定大2. （3分） (2017九上·北京期中) 如图所示，将装有少量乙醚的薄壁金属管固定于桌面，用橡皮塞塞紧，来回快速拉动缠在金属管外的皮绳．过一会儿，可以观察到橡皮塞从管口飞出．橡皮死塞从管口飞出，是（）的内能转化为橡皮塞的机械能．A . 皮绳B . 金属管C . 橡皮塞D . 乙醚气体3. （3分）(2019·河池模拟) 许多日常用品都应用了物质的物理属性，下列说法错误的是（）A . 冰箱门吸应用了磁铁的磁性B . 撑杆跳高应用了撑杆的弹性C . 导线用铜物质制造是应用了铜的导热性D . 炒锅用铁物质制造是应用了铁的导热性5. （3分）下列关于能量的说法中，正确的是（）A . 流动的河水在没有推动任何物体做功时，不具有能量B . 一个物体可以既具有机械能的同时，又具有大量的内能C . 静止的物体，只有存在着内能，没有机械能D . 具有能量越多的物体，对外做功的大小一定越大6. （3分） (2017九上·宝鸡月考) 如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，这两段导体两端的电压及通过它们的电流的大小关系正确的是（）A .B .C .D .7. （3分） (2017九上·深圳期中) 在图所示的四个电路图中，电流表和电压表的接法都正确的是（）A .B .C .D .二、填空题（每空1分，共21分） (共8题；共20分)8. （2分） (2017八下·山西期末) 如图所示，将同一滑轮分别绕制成定滑轮和动滑轮，（不计绳重及摩擦，G动＜G）在相同时间内把同一物体匀速提升相同高度时，所需的拉力F1________F2 ，所做的有用功W1________W2 ，它们做功的功率P1________P2 ，它们的机械效率η1________η2 ．（均选填“＞”、“＜”或“=”）9. （2分） (2016八下·杨浦期末) 如图所示，使用三种简单机械提升10牛的同一重物处于静止状态的情景，使用甲装置的好处是________；使用乙装置将物体2秒提升1米，则拉力FB为________牛，其功率为________瓦；若忽略绳重、摩擦、装置自身重力，则FA________FC ．10. （3分） (2018九上·营口期末) 钻木取火被列入国家级非物质文化遗产名录，钻木取火是通过________（选填“做功”或“热传递”）把机械能转化为________能。
2016-2017学年四川省雅安中学九年级（上）段考物理试卷一、选择题：（本大题7小题，每小题3分，共21分）在每小题列出的四个选项中．只有一个是正确的．请把答案填写在答题卡上．1．四个悬挂着的带电通草球，相互作用情况如图所示，那么D球（）A．带与A球不同种的电荷B．带与B球不同种的电荷C．带与C球不同种的电荷 D．一定带正电荷2．关于分子，下列说法正确的是（）A．有的物质分子间只存在引力B．“酒香不怕巷子深”说明分子在不停地运动C．水结冰后分子会保持静止D．“沙尘暴起，尘土满天”说明分子在不停地运动3．关于物体的内能，下列说法正确的是（）A．物体内能增加，一定要从外界吸收热量B．温度为0℃的物体没有内能C．温度相等的1kg水和100g水内能相同D．物体温度升高，它的内能一定会增加4．质量相等、初温相同的水和煤油，分别用两个相同的电加热器加热（不计热损失），加热过程中温度变化如图所示，则下列判断正确的是（）A．甲的比热容大，是水B．甲的比热容大，是煤油C．乙的比热容大，是水D．乙的比热容大，是煤油5．如图所示是四冲程汽油机的一个工作循环示意图，其中属于做功冲程的是（）A．B．C．D．6．如图所示，要使灯泡L1和L2组成并联电路，应（）A．只闭合S2B．只闭合S3 C．只闭合S1和S3D．只闭合S2和S37．如图，在探究“并联电路”特点时，用电流表测得通过小灯泡L1、L2中的电流分别为0.2A 和0.4A，则下面分析正确的是（）A．L1的电阻值小于L2的电阻值B．L1两端电压小于L2两端的电压C．干路中的电流为0.6AD．并联电路中各支路电压不一定相同二、填空题（本大题7小题，每空1分，共21分）8．改变内能有不同的方式，图甲是在一配有活塞的厚玻璃筒里放一小团蘸了乙醚的棉花，当迅速压下活塞时，可看见棉花燃烧的现象．这是通过方式使玻璃筒内的空气增加，温度升高，达到棉花的燃点，使棉花燃烧．图乙是通过方式把试管里的水加热至沸腾，产生大量的水蒸气把试管的胶塞冲出，这相当于汽油机的冲程．9．丝绸摩擦过的玻璃棒带电，若把它和不带电的验电器金属球接触，会发现验电器金属箔片张开，如图甲所示，原因是．若将另一带电小球与验电器金属球接触，发现箔片闭合，如图乙所示，则此带电小球带电．10．如图所示，电源电压不变，R1为定值电阻．闭合开关S，当滑片从中点向右移时，电流表A1的示数，电流表A2的示数，电压表的示数．（填“变大”、“变小”或“不变”）11．将如图（甲）所示的电路开关闭合后，V1表和V2表的示数分别如图（乙）所示，则V1表的示数为V，L1两端的电压为V，L2两端的电压为V．12．铅笔芯是导体．不同类型的铅笔的笔芯软硬程不同，其中6H的铅笔芯最硬，6B的铅笔芯最软，HB的铅笔芯软硬居中．那么铅笔芯的电阻大小与其软硬度是否有关呢？小明用如图所示的装置探究这个问题．他先后将6B、HB和6H的铅笔芯分别接入电路A、B两点间，通过观察的大小，可比较出三者电阻的大小．他应选取、相同的三个铅笔芯．13．如图所示，电源电压是3V且不变，S闭合后电压表示数为1V，则灯L2两端的电压为V；通过灯L1的电流（选填“大于”、“小于”或“等于”）通过灯L2的电流，若断开开关，电压表示数（选填“变大”、“变小”或“不变”）．14．质量为80kg的运动员在某次训练中排汗0.7kg，假如汗水均从身上蒸发掉而没有流掉，这将导致运动员的体温约℃，内能改变了J．人体主要成分是水，可认为人的比热容和水的相等，每千克汗水汽化所需吸收的热量为2.4×106J．三、解答题15．请画出与实物电路连接图对应的电路图．16．根据图所示的电路图，用笔画线代替导线，连接实物电路（要求导线不能交叉）．17．如图所示，虚线框内有两个阻值均为R的电阻，当开关S由断开到闭合时，电流表的示数变大了，试画出虚线框内可能的电路图．四、实验题：（本大题3小题，共20分）18．如图所示是三个电学仪表的表盘，请分别读出各图仪表的示数：甲乙丙19．为了比较水和食用油的吸热能力，小明用两个相同的装置做了如图所示的实验．用温度（）在实验过程中控制加热时间相同，通过比较来研究水和食用油吸热能力的差异．（2）分析第1、4次，第2、5次或第3、6次实验数据，某同学认为：加热相同的时间时，乙升高的温度高一些，这说明乙吸收的热量多一些．这位同学的判断是否正确？，请说明理由．．（3）分析第2、3次或第5、6次实验数据，可以得出的初步结论是：同种物质升高相同温度时，物质的越大，吸收的热量就越．（选填：“多”或“少”）（4）通过比较第2、4次实验数据可知，液体吸收的热量多少与液体的有关，的吸热能力更强（选填“甲”或“乙”）．可见不同的物质吸热能力不同，物质的这种特性用这个物理量来描述．动时电阻变小．（2）当探究电流与电压的关系时，通过调节变阻器滑片P的位置来改变两端的电压．三次改变滑片位置，测得三组电压和电流值（表1），发现每次电压与电流的比值是的（选填“相同”或“不同”），固此可得出电流与电压关系的初步结论：当电阻一定时，．（3）要探究电流与电阻的关系，仅凭图所示器材是不够的．还应增加的器材是几个阻值不同的定值电阻．为了达到研究目的，实验过程中必须保持不变；当开关S闭合后电压表的示数是3V，电流表的示数是0.3A，现在将10Ω的电阻换成15Ω的电阻接入电路，进行研究，则下一步应进行操作．五、计算题：（本大题2小题，共13分）21．在家庭电路中，某种电热饮水机有加热和保温两种工作状态（由机内温控开关S0自动控制），从它说明书上收集到如下数据及图所示的简化电路原理图．当S与S0闭合时，A表示数为3A；当S闭合，S0断开时，A表示数为1A，求：电阻R1与R2的阻值．22．如图中是某太阳能热水器，向其中注入50kg的水，阳光照射﹣段时间后，水温从10℃升高到50℃．水的比热容是4.2×103J/（kg•℃）．试求：（1）如果这段时间该太阳能热水器接收到太阳辐射的热量是2.8×107J，则这段时间该热水器的效率是多少？（2）如果水吸收的热量用天然气来提供，需要完全燃烧多少m3的天然气；（天然气的热值为8.4×107J/m3，天然气完全燃烧放出的热量全部给水吸收）六、综合能力题：（本大题3小题，共18分）23．在连接电路时，如发现有连接错误，不少同学习惯于将电路全部拆散，重新连接．其实，有时只要思考一下，拆除或改接某些导线就能解决问题．现在考考你，如图是某同学连接的电路：（1）如果合上开关，将出现现象（选填“断路”或“短路”）．除了两只灯都不亮以外，还会造成的不良后果．（2）对于这个电路，只须拆除一根导线，就能成为两灯串联的正确电路．请在要拆除的那根线上打上“×”号．24．2013年9月26日，一汽大众佛山工厂正式投产，该工厂生产的全新高尔夫车型正式下线，佛山分公司生产基地，其生产环节由冲压、焊装、涂装、总装四个车间完成，平均一分钟即可产出一辆车．而佛山在2011年8月汽车的保有量就达到100万辆．大多数汽车都是以汽油为燃料．每辆汽车每年平均耗油1.8t，汽车内燃机的效率平均为30%，其中热机的能量损失中，废气带走的能量最多．请阅读以上的材料，回答下列问题．（1）汽油机在一个工作循环中经过了吸气、、、排气四个冲程．（2）汽车的发动机效率只有30%，那燃料燃烧释放的能量到哪里去了呢？请在图中写出两种损失．（3）如果能把内燃机效率提高1%，佛山以100万汽车来计算，每年可以节约燃油t．（汽油的热值为4.6×107J/kg）25．小强利用如图甲所示的电路，实验探究“保持电压不变时，电流跟电阻的关系”．实验器材：电源（电压恒为4.5V），电流表、电压表各一只，一个开关，三个定值电阻（5Ω、10Ω、15Ω），两只滑动变阻器（10Ω 2A、20Ω 1A），导线若干．（1）小强在实验中多次改变R的阻值，并得到多组实验数据，由这些数据得到如图丙所示的电流I随电阻R变化的图象，由图象可得结论：．（2）在上述实验中，小强先用5Ω的电阻做完实验后，接着要改用10Ω的电阻继续做实验，应如何具体操作？．（3）当小强改用15Ω的电阻继续实验时，发现无论怎样移动滑动变阻器的滑片，都无法使电压表的示数达到实验要求的值．小强不畏困难，经过认真思考，找出了原因，并利用现有的实验器材解决了问题，完成了实验．请你分析“电压表的示数无法达到实验要求的值”的原因是？．（4）并请你想一想小强解决问题可能用到的两种方法（同种方法不能重复使用），并简要说明该方法的理由．方法一：．理由：．方法二：．理由：．2016-2017学年四川省雅安中学九年级（上）段考物理试卷参考答案与试题解析一、选择题：（本大题7小题，每小题3分，共21分）在每小题列出的四个选项中．只有一个是正确的．请把答案填写在答题卡上．1．四个悬挂着的带电通草球，相互作用情况如图所示，那么D球（）A．带与A球不同种的电荷B．带与B球不同种的电荷C．带与C球不同种的电荷 D．一定带正电荷【考点】物体带电情况的判断．【分析】电荷之间的相互作用规律：同种电荷相互排斥、异种电荷相互吸引．【解答】解：①A和B相互吸引，则A与B带异种电荷，一个带正电，一个带负电；②B和C相互排斥，它们一定带同种电荷，可能都是正电，也可能都是负电；③C和D相互排斥，它们一定带同种电荷，可能都是正电，也可能都是负电．综上分析可知：BCD三个小球带同种电荷，A带另一种电荷．故选A．2．关于分子，下列说法正确的是（）A．有的物质分子间只存在引力B．“酒香不怕巷子深”说明分子在不停地运动C．水结冰后分子会保持静止D．“沙尘暴起，尘土满天”说明分子在不停地运动【考点】分子间的作用力；分子的运动．【分析】物质是由分子组成的，分子永不停息地做无规则，分子间存在相互作用的引力与斥力，分子很小，不能用肉眼直接观察到．【解答】解：A、组成物质的分子间同时存在相互作用的引力与斥力，故A错误；B、酒精分子不停地做无规则的运动，通过扩散空气中充满酒精分子，“酒香不怕巷子深”说明分子在不停地运动，故B正确；C、水结冰后，分子仍然不停地做无规则的运动，故C错误；D、组成物质的分子很小，不能用肉眼直接观察到，沙尘与尘土是固体小颗粒，不是分子，故D错误．故选B．3．关于物体的内能，下列说法正确的是（）A．物体内能增加，一定要从外界吸收热量B．温度为0℃的物体没有内能C．温度相等的1kg水和100g水内能相同D．物体温度升高，它的内能一定会增加【考点】内能的概念．【分析】（1）内能是指物体内部所有分子热运动的动能和分子势能的总和，内能与物体的温度和质量有关；（2）任何物体在任何温度都具有内能；改变物体内能的方式有两种：做功与热传递．【解答】解：A、改变物体内能的方式有两种：做功与热传递，物体内能增加，可能是从外界吸收了热量，也可能是外界对物体做了功，故A错误；B、分子不停地做无规则运动，分子动能不为零，物体内能不可能为零，温度为0℃的物体有内能，任何温度的物体都具有内能，故B错误；C、物体内能与物体的温度、体积、物质的质量有关，温度相等的1kg水的内能大于100g 水的内能，故C错误；D、物体温度升高，分子动能增加，物体内能增加，故D正确．故选D．4．质量相等、初温相同的水和煤油，分别用两个相同的电加热器加热（不计热损失），加热过程中温度变化如图所示，则下列判断正确的是（）A．甲的比热容大，是水B．甲的比热容大，是煤油C．乙的比热容大，是水D．乙的比热容大，是煤油【考点】比热容的概念．【分析】选同样的加热时间，甲和乙吸热相同，根据温度变化的多少判断，温度变化多的比热容小，温度变化少的比热容大，据此分析判断．【解答】解：如图所示，在某一定时间时，甲的温度的变化量比乙的温度变化量大；利用热量的计算公式Q=cm△t 分析，甲的比热容小，是煤油；乙的比热容大，是水．故选C．5．如图所示是四冲程汽油机的一个工作循环示意图，其中属于做功冲程的是（）A．B．C．D．【考点】内燃机的四个冲程．【分析】根据曲轴的转动方向判断活塞的运行方向，再根据气门的关闭情况就可以确定是哪一个冲程．【解答】解：A、进气门开启，气体流入汽缸，是吸气冲程；不符合题意；B、两气门都关闭，活塞下行，汽缸容积变大，是做功冲程，符合题意；C、两气门都关闭，活塞上行，汽缸容积变小，是压缩冲程，不符合题意；D、排气门开启，气体流出汽缸，是排气冲程；不符合题意；故选B．6．如图所示，要使灯泡L1和L2组成并联电路，应（）A．只闭合S2B．只闭合S3 C．只闭合S1和S3D．只闭合S2和S3【考点】串联电路和并联电路的辨别．【分析】并联是将灯泡的两端分别连在一起，结合电路图选择合适的开关组合，组成题目要求的灯泡连接方式．【解答】解：当闭合开关S1、S3，断开开关S2时，两盏灯泡的两端分别连在一起，电流分别经过两盏灯泡后回到电源的负极，则它们这种连接方式是并联；故选C．7．如图，在探究“并联电路”特点时，用电流表测得通过小灯泡L1、L2中的电流分别为0.2A 和0.4A，则下面分析正确的是（）A．L1的电阻值小于L2的电阻值B．L1两端电压小于L2两端的电压C．干路中的电流为0.6AD．并联电路中各支路电压不一定相同【考点】并联电路的电流规律；并联电路的电压规律；欧姆定律的应用．【分析】分析实物图可知，两灯并联，两个电流表分别测量支路中的电流，根据并联电路的电流特点可求得干路中的电流．两灯并联，L1两端电压等于L2两端的电压，根据欧姆定律可求得L1的电阻值和L2的电阻值关系．【解答】解：（1）由图可知，两灯并联，则L1两端电压等于L2两端的电压，故BD错误；（2）因为两个电流表分别测量支路中的电流，即I1=0.2A，I2=0.4A，则干路中的电流I=I1+I2=0.2A+0.4A=0.6A，故C正确．由I=可得，L1的电阻值大于L2的电阻值，故A错误．故选C．二、填空题（本大题7小题，每空1分，共21分）8．改变内能有不同的方式，图甲是在一配有活塞的厚玻璃筒里放一小团蘸了乙醚的棉花，当迅速压下活塞时，可看见棉花燃烧的现象．这是通过做功方式使玻璃筒内的空气内能增加，温度升高，达到棉花的燃点，使棉花燃烧．图乙是通过热传递方式把试管里的水加热至沸腾，产生大量的水蒸气把试管的胶塞冲出，这相当于汽油机的做功冲程．【考点】做功改变物体内能；热传递改变物体内能．【分析】解决此类问题要掌握：改变物体内能的方式有两种：做功和热传递，热传递过程是能量的转移过程，而做功过程是能量的转化过程．【解答】解：（1）下压活塞时，活塞压缩气体做功，机械能转化为内能，气体的内能增大，温度升高，当达到棉花的燃点，使棉花燃烧；（2）试管内的水从火吸收热量、内能增加、温度升高，属于热传递改变物体的内能；水沸腾后，水蒸气膨胀做功，内能转化为塞子的机械能，水蒸气的内能减小，这个过程相当于汽油机的做功过程．故答案为：做功；内能；热传递；做功．9．丝绸摩擦过的玻璃棒带正电，若把它和不带电的验电器金属球接触，会发现验电器金属箔片张开，如图甲所示，原因是同种电荷相互排斥．若将另一带电小球与验电器金属球接触，发现箔片闭合，如图乙所示，则此带电小球带负电．【考点】正电荷与负电荷；电荷间的相互作用规律．【分析】（1）自然界只存在两种电荷，正电荷和负电荷．丝绸摩擦过的玻璃棒带正电；毛皮摩擦过的橡胶棒带负电．（2）同种电荷相互排斥，异种电荷相互吸引．（3）带有不同电荷的物体相互接触后，会发生电荷的中和现象，使电荷相互抵消．【解答】解：（1）丝绸和玻璃棒摩擦，玻璃棒夺得电子的本领弱，失去电子带正电；丝绸夺得电子的本领强，得到多余电子带负电．（2）带正电的玻璃棒接触不带电的验电器时，电荷通过验电器的金属球传给金属杆传给两片金属箔，两片金属箔带同种正电荷，同种电荷相互排斥而张开．（3）如果将另一带电小球与验电器金属球接触，发现箔片闭合，是因为这个带电小球上的负电荷与验电器上的正电荷发生了中和现象，所以此带电小球带负电荷．故答案为：正；同种电荷相互排斥；负．10．如图所示，电源电压不变，R1为定值电阻．闭合开关S，当滑片从中点向右移时，电流表A1的示数不变，电流表A2的示数变小，电压表的示数不变．（填“变大”、“变小”或“不变”）【考点】电路的动态分析．【分析】由图可知：R1和R2并联，电压表测量电源电压，电流表A1测量R1中的电流，电流表A2测量干路电流，滑动变阻器的滑片P从中点向右移时，电源电压保持不变，电压表的示数不变；根据并联电路的电压特点可知，两电流表示数变化量之间的关系，根据P=UI 得出R2电功率的变化量．【解答】解：如图，R1和R2并联，电压表测量电源电压，电流表A1测量R1中的电流，电流表A2测量干路电流；由于电源电压保持不变，则电压表V的示数不变；当滑动变阻器的滑片P从中点向右移时，R2连入电路的电阻变大，由I=得：通过R2的电流变小；由R1不变，则通过R1的电流不变，即电流表A1的示数不变；根据并联电路干路电流等于各支路电流之和可知：电流表A2的示数变小．故答案为：不变；变小；不变．11．将如图（甲）所示的电路开关闭合后，V1表和V2表的示数分别如图（乙）所示，则V1表的示数为 5.5V，L1两端的电压为3V，L2两端的电压为 2.5V．【考点】串联电路的电压规律；电压表的读数方法．【分析】由电路图可知，L1与L2串联，电压表V1测电源的电压，电压表V2测L2两端的电压．根据串联电路的电压特点结合电压表指针的位置判断两电压表的量程，根据分度值和指针位置读出示数，进而确定灯两端的电压．【解答】5.5 3 2.5解：由电路图可知，L1与L2串联，电压表V1测电源的电压，电压表V2测L2两端的电压．（1）因为串联电路中总电压等于各分电压之和，且V1的偏角小于V2的偏角，所以电压表V1的量程为0～15V，分度值为0.5V，则电源的电压U=5.5V；电压表V2的量程为0～3V，对应的分度值为0.1V，则灯泡L2两端的电压U2=2.5V；（2）因为串联电路两端电压等于各部分电压之和，所以L1两端的电压为5.5V﹣2.5V=3V．故答案为：5.5；3；2.5．12．铅笔芯是导体．不同类型的铅笔的笔芯软硬程不同，其中6H的铅笔芯最硬，6B的铅笔芯最软，HB的铅笔芯软硬居中．那么铅笔芯的电阻大小与其软硬度是否有关呢？小明用如图所示的装置探究这个问题．他先后将6B、HB和6H的铅笔芯分别接入电路A、B两点间，通过观察电流表的大小，可比较出三者电阻的大小．他应选取长度、横街面积相同的三个铅笔芯．【考点】影响电阻大小的因素．【分析】电阻是阻碍电流大小的物理量，因此根据电流示数的变化分析不同铅笔芯的电阻大小；比较电阻大小是利用电源电压不变，电流越大，电阻越小的原理进行分析的；用控制变量法进行分析，即控制铅笔芯的长度和横截面积相同．【解答】解：电压一定，电流越大，电阻越小（或欧姆定律）；故应将电流表与铅笔芯串联，而电阻是阻碍电流大小的物理量，因此通过观察电流表示数的大小可以比较出铅笔芯电阻的大小；为了探究电阻大小与材料的关系，因此要控制铅笔芯粗细相同、长度相同．故答案为：电流表；长度；横街面积．13．如图所示，电源电压是3V且不变，S闭合后电压表示数为1V，则灯L2两端的电压为1V；通过灯L1的电流等于（选填“大于”、“小于”或“等于”）通过灯L2的电流，若断开开关，电压表示数变大（选填“变大”、“变小”或“不变”）．【考点】电压表的使用；串联电路的电流规律．【分析】（1）分析电路结构，明确各电路元件的连接方式；（2）根据串联电路特点，结合题意分析答题．【解答】解：（1）由电路图可知：灯L1与L2串联，电压表测灯L2两端的电压；（2）由于电压表测灯L2两端电压，S闭合时电压表示数是1V，则灯L2两端的电压是1V；（3）灯L1与L2串联，根据串联电路的电流特点知，流过它们的电流相等；（4）断开开关S，电压表测电源两端电压，示数为3V，则断开开关后，电压表示数变大．故答案为：1；等于；变大．14．质量为80kg的运动员在某次训练中排汗0.7kg，假如汗水均从身上蒸发掉而没有流掉，这将导致运动员的体温下降约5℃，内能改变了 1.68×106J．人体主要成分是水，可认为人的比热容和水的相等，每千克汗水汽化所需吸收的热量为2.4×106J．【考点】热量的计算．【分析】知道每千克汗水汽化所需吸收的热量，可求排汗0.7kg吸收的热量，由题知运动员放出的热量（内能的降低值）等于汗液汽化吸收的热量，而人的比热容和水的相等，知道人=cm△t求运动员降低的温度．的质量，利用Q放【解答】解：由题知，每千克汗水汽化所需吸收的热量为2.4×106J，排汗0.7kg吸收的热量：=2.4×106J×0.7=1.68×106J，Q吸而运动员放出的热量（内能的降低值）：Q 放=Q 吸=1.68×106J ，∵Q 放=cm △t ，c=4.2×103J/（kg •℃），m=80kg ，∴运动员的温度降低值：△t===5℃．故答案为：下降；5；1.68×106．三、解答题15．请画出与实物电路连接图对应的电路图．【考点】根据实物图画电路图．【分析】根据实物图明确电流的流向，确定电路的串并联性质，再画出相应的电路图，并且要求电路图与实物图相对应．【解答】解：由实物图可知，电流从电源的正极分为两个支路，一支经开关S 和灯泡L 1、另一支经灯泡L 2，然后共同回负极，如图所示：16．根据图所示的电路图，用笔画线代替导线，连接实物电路（要求导线不能交叉）．【考点】实物的电路连接．【分析】把L 2与S 2串联后，再与L 1并联，电流表、开关S 1串联在干路中．【解答】解：17．如图所示，虚线框内有两个阻值均为R的电阻，当开关S由断开到闭合时，电流表的示数变大了，试画出虚线框内可能的电路图．【考点】欧姆定律的应用．【分析】根据欧姆定律可知，要使电路中的电流变大，可以让电路中的电阻减小，结合电阻的串、并联规律，利用开关控制电阻的连入电路的状态．【解答】解：方案有两种：（1）让两个电阻并联，开关与其中一个电阻串联，这样当开关S 由断开到闭合时，并联电路中会增加一条支路上的电流，从而使总电流变大；（2）让两个电阻串联，开关与其中一个电阻并联，当开关S由断开到闭合时，电阻会被短路状态，这样电路中的总阻值会减小，电流会变大．电路图设计如下：．四、实验题：（本大题3小题，共20分）18．如图所示是三个电学仪表的表盘，请分别读出各图仪表的示数：甲0.1A乙7.5V丙20Ω【考点】电流表的读数方法；电压表的读数方法；电阻．【分析】（1）电流表的读数：确定使用的量程，确定每一个大格和每一个小格代表的示数．（2）电压表的读数：首先明确使用的量程，然后确定每一个大格和每一个小格代表的示数．（3）首先可以看到电表的表盘上标有Ω，所以它应该是测电阻的欧姆表，表盘刻度不均匀．。
