HFKLT2拉绳开关安装与接线_双向拉绳开关_拉绳开关

使用前请仔细阅读说明书HFKLT2-II型双向拉绳开关
产品介绍
双向拉绳开关主要应用在冶金、电力、煤岩、矿山及化工等行业的输送系统中，是输送机自动化控制不可缺少的传感元件，本产品是一种胶带运输机现场紧急事故停机的保护装置。

本产品选用优质铝锭合金精密压铸，并采用进口行程开关。

具有强度高，重量轻，密封性好，产品使用寿命长等优点。

本产品内部采用国家级仪器仪表防爆安全监督检验站(NEPSI)认可，符合GB12476.1-1990标准所规定的要求。

工作原理：当胶带运输机现场紧急事故时，在沿线任意位置牵动系在挂耳上的钢丝绳，迫使机内凸轮转动而驱动微机开关动作，发出停机信号，达到停机效果，防止事故的扩大。

◆产品型号及含义：
◆使用环境条件：
a.环境温度：-40℃~60℃
b.相对湿度不大于85%
c.海拨高度不超过2000m
d.使用寿命：开关动作10万次
e.绝缘电压：AC1000试验1分钟
型号触头容量触点数量
动作力工作行程极限行程防护等级常开常闭
KLT2-1≤380V
≤3A
1112±215±2mm20±2mm IP55
KLT2-2≤380V
≤3A
1112±215±2mm20±2mm IP45。

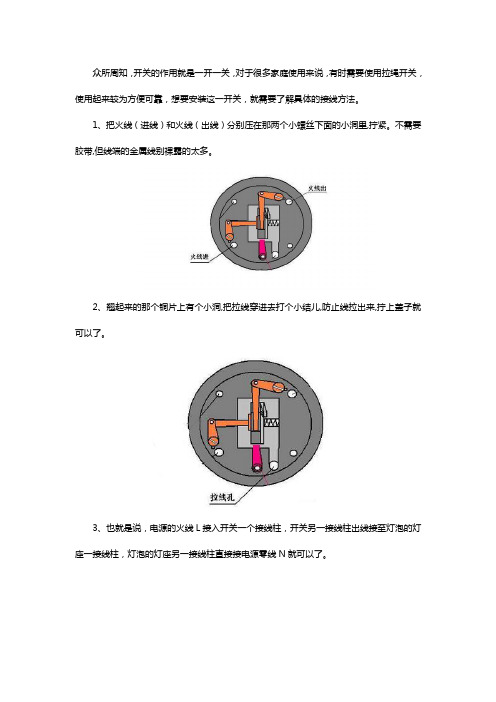

众所周知，开关的作用就是一开一关，对于很多家庭使用来说，有时需要使用拉绳开关，使用起来较为方便可靠，想要安装这一开关，就需要了解具体的接线方法。

1、把火线（进线）和火线（出线）分别压在那两个小螺丝下面的小洞里,拧紧。

不需要胶带,但线端的金属线别裸露的太多。

2、翘起来的那个铜片上有个小洞,把拉线穿进去打个小结儿,防止线拉出来,拧上盖子就可以了。

3、也就是说，电源的火线L接入开关一个接线柱，开关另一接线柱出线接至灯泡的灯座一接线柱，灯泡的灯座另一接线柱直接接电源零线N就可以了。

扩展资料：
接电中的注意事项
1、要防止触电及短路；
2、要注意开关控制火线；
3、零线上尽量不要接保险丝；
4、灯座的中心部接火线；
5、接地线与零线不要混用；
6、用电器断火线，这样摸用电器不会触电，如果断零线人摸用电器会触电。

以上就是相关内容的介绍，希望对大家了解这一问题会有更多的帮助，同时如有这方面的兴趣或需要，可以咨询一下南京凯基特电气有限公司。

双向拉绳开关工作原理
双向拉绳开关是一种可以在两个方向上进行拉动操作的开关，其工作原理如下：
1. 结构：双向拉绳开关通常由开关本体、外壳、拉绳和内部电路组成。

开关本体是支撑拉绳的部分，外壳是用来保护内部电路的部分。

2. 连接：拉绳一端固定在开关本体上，另一端通过一定方式固定在需要控制的设备或装置上。

当拉动拉绳时，开关将通过内部的电路来实现控制。

3. 内部电路：双向拉绳开关内部电路一般采用触点开关和传感器等元件组成。

当拉动拉绳时，触点开关会通过连接到电路上的导线来改变电路的连接状态。

4. 功能：双向拉绳开关可以用于控制电气设备、灯具以及其他机械装置等。

当拉动拉绳时，开关可以打开或关闭设备，或者改变设备的工作状态。

5. 操作：通常情况下，拉动拉绳的方向不同会触发不同的操作。

例如，在某个方向拉动拉绳可以打开设备，而在另一个方向拉动拉绳则可以关闭设备。

总之，双向拉绳开关可以通过拉动操作来改变内部电路的连接状态，从而控制设备的开关和工作状态。

双向拉绳开关的安装方法双向拉绳开关是一种常用的电子开关，通常用于电源开关或设备控制。

它结构简单，安装容易，但需要一定的技术知识和操作经验来进行安装。

本文将介绍双向拉绳开关的安装方法。

1. 准备所需材料和工具在开始安装双向拉绳开关之前，您需要准备以下材料和工具：•双向拉绳开关•电线（建议使用铜质电线）•绝缘胶带•钳子•剥线钳•电钳•绝缘剥线器2. 安装双向拉绳开关安装双向拉绳开关非常简单。

首先，您需要选择合适的位置来固定双向拉绳开关。

然后，用绝缘剥线器剥开两根电线的两端，将其中一端插入双向拉绳开关的一个开关插孔中，将另一端插入另一个开关插孔中。

接下来，您需要用钳子和电钳将电线固定在双向拉绳开关的接线端上。

使用绝缘胶带来保护电线的绝缘层，以防止短路。

请确保电线插入正确的插孔中，否则它将无法有效地工作。

如果您不确定应该插入哪个插孔，请参阅您的双向拉绳开关的说明书或咨询专业人员的意见。

3. 测试在完成双向拉绳开关的安装之后，您可以进行测试来确保它是否正常工作。

首先，请连接电源，然后拉动双向拉绳开关。

如果它正常工作，您将听到一个清脆的声音并且电器（如灯）会打开或关闭。

如果它没有正常工作，请检查电线是否正确连接。

4. 注意事项在安装双向拉绳开关时，请注意以下事项：•确保电源已断开。

在安装双向拉绳开关之前，您应该关闭所有电源以避免电击。

•不要将电线以过紧的方式固定在双向拉绳开关上。

如果太紧，电线可能会断裂或造成短路。

•切勿使用太短或太长的电线。

如果电线太短，您的双向拉绳开关可能无法连接设备。

如果电线太长，它可能会弯曲或造成损坏。

•请按照您的设备规格选择合适的电线。

如果电线太细，您的双向拉绳开关可能无法支持设备的电压。

5. 结论通过上述步骤，您可以轻松地安装双向拉绳开关并使其正常工作。

当您需要控制一些设备或电源时，它是一个非常有用的工具。

但是要注意，如果您不熟悉电器方面的知识，或者您不确定如何安装和操作，最好咨询专业人员的帮助。

双向拉绳开关电气接线调整及注意事项
双向拉绳开关电气接线
安装调整
安装在输送机两边有检修通道的地方，安装位置应确保检修人员在紧急状况下操作便利。

1、将拉绳开关固定在机架上。

2、一侧的两台开关之间距离为50m左右，采纳直径为4的钢丝绳连接，松紧应适度。

3、为减小钢丝绳自重对开关启动的影响，每隔3m在机架上装一个托环，以支撑钢丝绳。

4、钢丝绳的另一端系在拉簧上(用绳扣固定),在不影响正常使用下用紧线器将两侧拉绳张紧,并确保两侧张力均衡。

(注：对于爬坡段输送机机.应尽量缩短开关间距及拉绳长度。

)
留意事项
1、先切断总电源，接着要用表测出火线，开关肯定是要装在火线的一端。

2、将火线在的地方剪断，就有两个接头了，拉线开关也有两个接头。

3、将火线的两个接头削皮露出金属丝，分别任意接到开关的两个接头上。

4、在连接好的接头将过长的金属丝剪掉，以防两条金属丝碰
撞短路。

5、旋开拉线开关的盖子，可以观察那里有一个金属转轴，它的一端是有洞的。

6、拉线开关的塑料外壳侧面也有一个洞，先将拉线穿过塑料外壳洞口将拉线引入拉线开关内，再将引入的拉线一端引入转轴，打结，将打结后过长的拉线修短，就可以了。

7、然后旋好拉线开关的盖子，防止触电。

双向拉绳开关怎么接线？在家庭装修和DIY中，双向拉绳开关被广泛应用于灯具等场景中。

然而，对于许多人来说，如何正确接线并使用双向拉绳开关还是一个难题。

本篇文章将为读者介绍双向拉绳开关的接线方法和使用技巧。

双向拉绳开关接线之前需要注意什么？在接双向拉绳开关之前，我们需要明确几个要点。

第一，要选择适当的双向拉绳开关。

我们需要确认开关的电流和电压等参数与家庭使用电器的要求相匹配，否则可能造成线路过载或短路等安全隐患。

第二，材料准备。

我们需要准备导线、插头、塑料管以及接地线等材料。

第三，安装位置的选择。

在安装双向拉绳开关时，我们需要选择合适的位置，确保开关安装牢固，防止因为移动导致线路松动。

双向拉绳开关接线步骤接线步骤如下：1.准备导线和插头首先，我们需要选择合适的导线和插头。

电线可以根据需要选择不同的厚度，插头则需要选择能够与双线拉绳开关的接口大小相匹配的类型。

2.建立接地如果接线区域没有接地，需要配备接地电线，将插头与接地线连接。

3.确定电源导线使用电气测试笔来判断电源方向，根据检测结果将电源导线插入适当的插孔。

4.连接开关将双向拉绳开关两侧的线缆其中一端插入开关底座的左侧孔中，将另一端插入到开关底座的右侧孔中。

5.调整拉绳将拉绳连接到开关底部，调节拉绳的长度和方向并测试一下开关状态。

6.确保电气安全检查线缆和插头是否牢固，避免线缆摇晃或松动导致电气火灾或其他安全问题。

双向拉绳开关应用场景双向拉绳开关可以广泛应用于灯具和风扇等家电设备中。

由于双向拉绳开关的使用非常简单快捷，用户可以轻松地在使用设备时进行切换，免去繁琐的手动操作。

在家庭装修和设计中，双向拉绳开关也可以用于整体拉门、窗帘等场景中，方便快捷地进行开关。

双向拉绳开关的优点和不足双向拉绳开关的优点非常明显：简单易用、使用方便，且可以广泛应用于各种电器设备中。

同时，双向拉绳开关无需使用电器开关面板，避免了安装过程中的复杂工作。

另一方面，双向拉绳开关的不足也很明显：由于开关本身的结构没有安装面板，因此难以整体美观地集成到家居设计中。

LXA-02GKH-T2-F 拉姆齐型双向拉绳开关
LXA-02GKH-T2-F 拉姆齐型双向拉绳开关，采用铸铝外壳，防护等级NEMA-4，特殊表面处理。

FM认证用于二类区域，增加隔离罩后可用于一类区域。

拉绳开关双向触动，即可安装在输送机中间位置，也可安装在其两端。

通用的安装设计，可安装在输送机的纵梁顶部，也可安装在其两侧。

当胶带运输现场发生紧急事故时，拉动系在吊耳上的钢丝绳，是机内的滑块与开关作用，发出停机信号。

松开钢丝绳后开关手动复位。

技术参数
环境温度-15度-65度
相对湿度不大于90%
开关额定值SPDT（单刀双掷）开关10A/500V 额定角度20度
动作角度30度
防护等级NEMA4防风雨拉力3-8公斤（用户可选）
FM认证二级：1&2，E，F&2G组
复位方式手动。

HFKLT2-II双向拉绳开关说明书品牌：HANGRONG/湖北杭荣一.概述HFKLT2系列双向拉绳开关，拉线开关，安全开关HFKLT2,HFKL-II,KLT2-1,KLT2-2,KLT2-I,KLT2-II,HFKLT2-I、HFKLT2-II、HFKLT2-1、HFKLT2-2KLT2(HFKLT2－Z2)双向拉绳开关主要应用在冶金、电力、煤岩、矿山及化工等行业的输送系统中，是输送机自动化控制不可缺少的传感元件，本产品是一种胶带运输机现场紧急事故停机的保护装置。

本产品选用优质铝锭合金精密压铸，并采用进口行程开关。

具有强度高，重量轻，密封性好，产品使用寿命长等优点。

本产品内部采用国家级仪器仪表防爆安全监督检验站(NEPSI)认可，符合GB12476.1-1990标准所规定的要求。

二.型号含义三.技术参数1．使用环境条件a.环境温度：-30℃~70℃b.相对湿度不大于85%四.结构特点1．本产品采用铝合金铸造壳体、强度高、重量轻。

2．外壳防护等级达到IP65，可在恶劣环境下长期工作。

3．本产品动作灵敏、稳定性高、性能可靠，外形结构参见图1和图2。

五.工作原理当胶带运输机现场紧急事故时，在沿线任意位置牵动系在挂耳上的钢丝绳，迫使机内凸轮转动而驱动微机开关动作，发出停机信号，达到停机效果，防止事故的扩大。

六.安装调整本产品一般安装在胶带运输机沿线两线机架上，详情参加图3。

1．将拉绳开关固定在支架上。

2．两机之间距离为25~30m，采用直径Ф4mm的钢丝绳连接，松紧应适度。

3．为了减少钢丝绳自重对开关影响而产生误动作，每隔3m处的机架上焊一个托环，以支撑钢丝绳保证其能正常工作。

产品实物图片：产品接线图七.注意事项：1．产品外壳设有接地端子，用户在安装使用时必须可靠接地。

2．安装现场应不存在对铝合金有腐蚀作用的有毒气体。

3．产品的维修必须在安全场所进行，或当现场确认无可燃性粉尘存在时方可进行。

4．本拉绳开关外壳必须保持清洁，粉尘堆积厚度不大于3mm。

•HFKLT2-II皮带双向拉绳开关•
订货号MT001 加工
定制
是货号MT-LS-11
MTJDKJ 型号HFKLT2-II 输送
物品
物料
适用领域输送带皮带机输送
能力
1000（m3/h）动力
功率
5（kw）
类型皮带输送机是否
跨境
货源否额定
电流
1；5A
技术指标：
复位方式：手动复位
动作角度：30°
极限角度：60°
触点数量：1个常开；1个常闭动作力：10kg
触点容量：24~380V AC/DC
电流：1:5A
防护等级：IP67
可靠性：>106次
环境温度：-30℃~ +60℃；
安装及使用：
开关平衡地按在机架的固定支架上;
将钢丝绳系在拉绳开关上下两端的拉环上，每侧钢丝绳不超过40米（有斜度时应当缩短为25米）；
拉绳压力应适宜，以确保开关可靠复位；
拉绳沿胶带平行方向设置，每10米加一吊环；
•
•。

双向拉绳开关使用方法_双向拉绳开关安装_双向拉绳开关操作过程一、双向拉绳开关的使用方法：1.使用前准备：a.选择一根合适的拉绳，长度应根据实际需要进行调整，一般推荐在1.2-1.5米之间。

b.准备好所需的工具，包括螺丝刀、钳子等。

c.确认好开关的位置和安装方式。

2.安装双向拉绳开关：a.首先确定好开关的安装位置，并使用螺丝刀将开关固定在壁面上。

b.使用钳子调整拉绳的长度，确保拉绳接触到开关的拉杆。

c.将一端的拉绳通过开关的孔眼穿过，并将其固定在开关上。

d.将另一端的拉绳拉向需要控制的电器设备，并将其固定在该设备上。

3.开关的操作：a.当需要打开或关闭电器设备时，只需拉动拉绳即可。

b.如果需要控制的设备有多个，可以通过添加转动组件来实现多个设备的控制。

二、双向拉绳开关的安装步骤：1.准备工作：a.确定好双向拉绳开关的安装位置，并对墙面进行标记。

b.确认好开关的安装方式，包括表面安装或埋墙安装。

2.安装开关箱：a.根据标记的位置，在墙面上凿出一个适合开关箱的大洞。

b.将开关箱插入墙壁中，并使用螺丝固定好。

3.连接电源线：a.将电源线插入开关箱中对应的接线口，依次连接L（火线）、N （零线）和E（地线）。

b.使用螺丝钳将电源线固定在接线口上。

4.安装双向拉绳：a.确定好拉绳的长度和位置。

b.将拉绳穿过开关箱的拉绳孔眼，并连接到开关的拉杆上。

c.将拉绳沿着墙面或天花板拉向需要控制的设备，并将其固定好。

5.安装面板：a.将开关面板插入开关箱中，对准固定孔并使用螺丝固定好。

三、双向拉绳开关的操作过程：1.打开电器设备：a.沿着墙面或天花板拉动拉绳，将拉绳拉向电器设备方向。

b.当拉绳与拉杆接触时，电器设备将会启动。

2.关闭电器设备：a.反方向拉动拉绳，将拉绳收回。

b.当拉绳与拉杆分离时，电器设备将会停止。

注意事项：1.安装时务必遵循电气安全规范，确保接线正确可靠，并正确接地。

2.操作时要注意力道，避免过度拉动导致开关损坏或拉绳断裂。
