HFKLT2-II型双向拉绳开关工作原理_拉绳开关开关安装_拉绳开关关注意事项

使用前请仔细阅读说明书HFKLT2-I双向拉绳开关
产品介绍
HKLT2系列双向拉绳开关系我公司组织科研人员开发研制的新一代产品，可用于胶带运输机现场。

当发生紧急事故时，便启动本机使运输机立即停机防止事故的扩大。

本产品由于安装方便、开关性能可靠，在胶带运输机中得到广泛应用。

国际标准原理设计，质保期12个月
技术参数：
1．使用环境条件
a.环境温度：-30℃~70℃
b.相对湿度不大于85%
结构特点：
1．本产品采用铝合金铸造壳体、强度高、重量轻。

2．外壳防护等级达到IP65，可在恶劣环境下长期工作。

3．本产品动作灵敏、稳定性高、性能可靠，外形结构参见图1和图2。

工作原理当胶带运输机现场发生紧急事故时，可拉动系于摆臂上的钢丝绳，使摆臂旋转而带动机内凸轮并感应微动开关，发出停机信号。

安装调整
本产品一般安装在胶带运输机沿线两线机架上，详情参加图3。

1．将拉绳开关固定在支架上。

2．两机之间距离为25~30m，采用直径Ф4mm的钢丝绳连接，松紧应适度。

3．为了减少钢丝绳自重对开关影响而产生误动作，每隔3m处的机架上焊一个托环，以支撑钢丝绳保证其能正常工作。

双向拉绳开关的安装方法双向拉绳开关是一种常用的电子开关，通常用于电源开关或设备控制。

它结构简单，安装容易，但需要一定的技术知识和操作经验来进行安装。

本文将介绍双向拉绳开关的安装方法。

1. 准备所需材料和工具在开始安装双向拉绳开关之前，您需要准备以下材料和工具：•双向拉绳开关•电线（建议使用铜质电线）•绝缘胶带•钳子•剥线钳•电钳•绝缘剥线器2. 安装双向拉绳开关安装双向拉绳开关非常简单。

首先，您需要选择合适的位置来固定双向拉绳开关。

然后，用绝缘剥线器剥开两根电线的两端，将其中一端插入双向拉绳开关的一个开关插孔中，将另一端插入另一个开关插孔中。

接下来，您需要用钳子和电钳将电线固定在双向拉绳开关的接线端上。

使用绝缘胶带来保护电线的绝缘层，以防止短路。

请确保电线插入正确的插孔中，否则它将无法有效地工作。

如果您不确定应该插入哪个插孔，请参阅您的双向拉绳开关的说明书或咨询专业人员的意见。

3. 测试在完成双向拉绳开关的安装之后，您可以进行测试来确保它是否正常工作。

首先，请连接电源，然后拉动双向拉绳开关。

如果它正常工作，您将听到一个清脆的声音并且电器（如灯）会打开或关闭。

如果它没有正常工作，请检查电线是否正确连接。

4. 注意事项在安装双向拉绳开关时，请注意以下事项：•确保电源已断开。

在安装双向拉绳开关之前，您应该关闭所有电源以避免电击。

•不要将电线以过紧的方式固定在双向拉绳开关上。

如果太紧，电线可能会断裂或造成短路。

•切勿使用太短或太长的电线。

如果电线太短，您的双向拉绳开关可能无法连接设备。

如果电线太长，它可能会弯曲或造成损坏。

•请按照您的设备规格选择合适的电线。

如果电线太细，您的双向拉绳开关可能无法支持设备的电压。

5. 结论通过上述步骤，您可以轻松地安装双向拉绳开关并使其正常工作。

当您需要控制一些设备或电源时，它是一个非常有用的工具。

但是要注意，如果您不熟悉电器方面的知识，或者您不确定如何安装和操作，最好咨询专业人员的帮助。

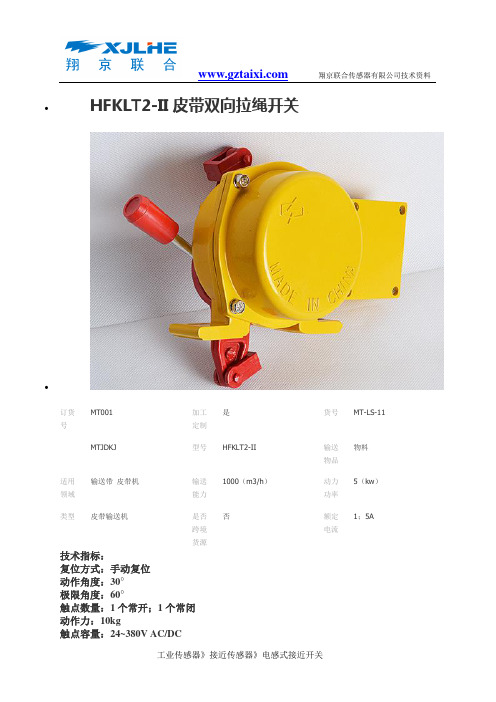

•HFKLT2-II皮带双向拉绳开关•
订货号MT001 加工
定制
是货号MT-LS-11
MTJDKJ 型号HFKLT2-II 输送
物品
物料
适用领域输送带皮带机输送
能力
1000（m3/h）动力
功率
5（kw）
类型皮带输送机是否
跨境
货源否额定
电流
1；5A
技术指标：
复位方式：手动复位
动作角度：30°
极限角度：60°
触点数量：1个常开；1个常闭动作力：10kg
触点容量：24~380V AC/DC
电流：1:5A
防护等级：IP67
可靠性：>106次
环境温度：-30℃~ +60℃；
安装及使用：
开关平衡地按在机架的固定支架上;
将钢丝绳系在拉绳开关上下两端的拉环上，每侧钢丝绳不超过40米（有斜度时应当缩短为25米）；
拉绳压力应适宜，以确保开关可靠复位；
拉绳沿胶带平行方向设置，每10米加一吊环；
•
•。

双向拉绳开关使用方法_双向拉绳开关安装_双向拉绳开关操作过程一、双向拉绳开关的使用方法：1.使用前准备：a.选择一根合适的拉绳，长度应根据实际需要进行调整，一般推荐在1.2-1.5米之间。

b.准备好所需的工具，包括螺丝刀、钳子等。

c.确认好开关的位置和安装方式。

2.安装双向拉绳开关：a.首先确定好开关的安装位置，并使用螺丝刀将开关固定在壁面上。

b.使用钳子调整拉绳的长度，确保拉绳接触到开关的拉杆。

c.将一端的拉绳通过开关的孔眼穿过，并将其固定在开关上。

d.将另一端的拉绳拉向需要控制的电器设备，并将其固定在该设备上。

3.开关的操作：a.当需要打开或关闭电器设备时，只需拉动拉绳即可。

b.如果需要控制的设备有多个，可以通过添加转动组件来实现多个设备的控制。

二、双向拉绳开关的安装步骤：1.准备工作：a.确定好双向拉绳开关的安装位置，并对墙面进行标记。

b.确认好开关的安装方式，包括表面安装或埋墙安装。

2.安装开关箱：a.根据标记的位置，在墙面上凿出一个适合开关箱的大洞。

b.将开关箱插入墙壁中，并使用螺丝固定好。

3.连接电源线：a.将电源线插入开关箱中对应的接线口，依次连接L（火线）、N （零线）和E（地线）。

b.使用螺丝钳将电源线固定在接线口上。

4.安装双向拉绳：a.确定好拉绳的长度和位置。

b.将拉绳穿过开关箱的拉绳孔眼，并连接到开关的拉杆上。

c.将拉绳沿着墙面或天花板拉向需要控制的设备，并将其固定好。

5.安装面板：a.将开关面板插入开关箱中，对准固定孔并使用螺丝固定好。

三、双向拉绳开关的操作过程：1.打开电器设备：a.沿着墙面或天花板拉动拉绳，将拉绳拉向电器设备方向。

b.当拉绳与拉杆接触时，电器设备将会启动。

2.关闭电器设备：a.反方向拉动拉绳，将拉绳收回。

b.当拉绳与拉杆分离时，电器设备将会停止。

注意事项：1.安装时务必遵循电气安全规范，确保接线正确可靠，并正确接地。

2.操作时要注意力道，避免过度拉动导致开关损坏或拉绳断裂。

皮带机拉绳开关使用说明1.拉绳开关的位置2.拉绳开关的结构拉绳开关通常由触发装置、拉绳和重置装置组成。

触发装置用于将拉绳开关置于动作状态，拉绳用于触发开关，而重置装置用于恢复拉绳开关到初始位置。

3.拉绳开关的使用步骤(1)在正常使用皮带机之前，需要确保拉绳开关处于初始位置，即拉绳伸展状态。

(2)工作人员在操作皮带机时，应确保随时可以触及拉绳。

(3)当发生紧急情况时，工作人员可以迅速拉动拉绳，触发拉绳开关，使皮带机停止运行。

(4)当工作人员使用拉绳开关后，需要及时排除紧急情况，并检查皮带机的状态是否正常。

(5)在解除紧急情况后，需要使用重置装置将拉绳开关恢复到初始位置。

4.拉绳开关的注意事项(1)拉绳开关应定期检查，确保其正常工作。

特别是拉绳的张力需要适当，不能过松或过紧。

(2)在使用拉绳开关之前，需要对工作人员进行培训，使其了解拉绳开关的使用方法，以及紧急情况下的应急操作。

(3)拉绳开关应定期保养和清洁，确保其正常运行，减少故障的发生。

(4)如果拉绳开关出现故障或损坏，应立即停止使用，并及时更换或修复。

(5)在使用拉绳开关时，需要遵守相关的安全操作规程，并且不得私自修改或擅自关闭拉绳开关。

通过正确使用皮带机拉绳开关，可以最大程度地保障工作人员的安全。

在使用前，需要工作人员进行相关的培训，并且保持设备的正常维护和保养。

此外，定期检查拉绳开关的状态也是非常重要的。

在使用过程中，必须遵守相关的安全规程，并且不得擅自更改拉绳开关的操作方式。

只有这样，才能有效保障工作场所的安全，预防事故的发生。

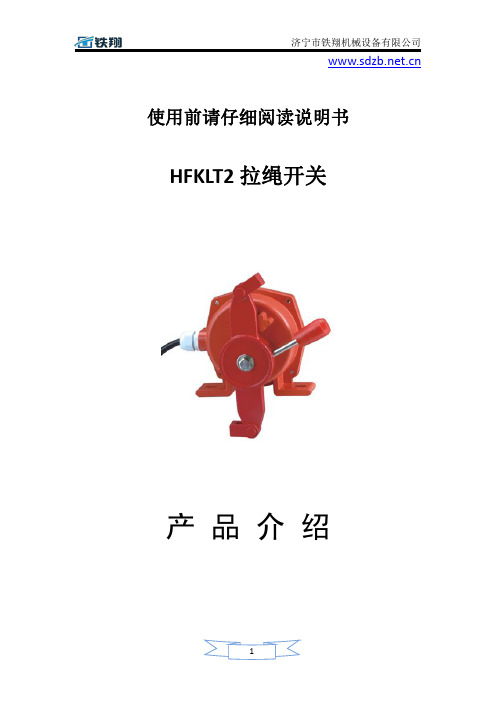

使用前请仔细阅读说明书HFKLT2拉绳开关产品介绍一、主要用途及适用范围：HFKLT2系列双向拉绳开关是用于带式输送机沿线紧急停机的一种安全保护装置。

适用于煤炭、冶金、电力、化工、交通、水泥、码头等行业使用的带式输送机。

特别适合在沿海及恶劣环境下使用。

二、主要技术参数：产品型号HFKLT2―□开关触点数量1常开、1常闭独立接点触点容量AC220V380V≤5A复位方式I：自动复位II：手动复位工作环境相对湿度：≤90％（25℃）工作温度：-30～+40℃外壳材料铸铝防护等级IP65重量（kg） 2.0接口方式单出线口，也可定做双出线口三、结构特征与工作原理：本开关采用回转式凸轮结构。

当拉杆手回转时，凸轮随之转动，使微动开关动作，输出开关量，发出报警信号和停机信号。

复位方式I型为自动复位，拉杆解除拉力后，凸轮结构自动复位到原始状态。

II型为手工复位，凸轮轴回转到一定角度自锁定位，需手工复位手柄后凸轮方能返回原始状态。

本装置采用防水、防尘密封设计,较好防止水、灰尘进入机壳内。

四、安装与接线：双向拉绳开关应设置在带式输送机人行通道一侧，通过螺栓将开关固定在带式输送机中间机架的槽钢上，或安装在现场自备的角钢上，角钢与中间架焊接。

拉绳开关间的距离最大不应超过35m。

开关距头部滚筒或尾部滚筒距离宜为10～20m。

开关间用覆塑钢丝绳连接。

钢丝绳松紧要适宜，同时钢丝绳应每3～4m设一托绳环，托绳环焊接在带式输送机中间架上。

对两侧设人行道的带式输送机，在带式输送机的每一侧均应设双向拉绳开关。

接线：出线口带4×0.752的电缆。

红线和兰线为常闭接点，黑线和黄线为常开接点。

五、订货须知：1、注明型号、数量、供货日期。

2、对开关触点数量有特殊要求时应予以注明。

3、覆塑钢丝绳及绳夹子、托绳环、安装支架。

需单独订购。

注：订购时应予以注明。

双向拉绳开关安装方法首先，确定双向拉绳开关的位置。

根据设备的实际需要和用户的使用习惯，选择一个合适的位置进行安装。

确保开关离设备的操作部位不远，并且易于用户操作。

在确认好位置后，使用螺丝刀将开关的面板固定在安装位置上。

确保面板安装坚固，不易晃动。

接下来，选择合适的电线进行连接。

双向拉绳开关通常有三个接线端子，分别是一个公共端子、一个正向端子和一个反向端子。

在接线之前，确保切断电源。

首先，将电源线连接到公共端子。

电源线通常是黑色的，可以使用剥线钳将电缆的外皮剥离，留出一小段裸露的导线。

然后，使用螺丝刀将公共端子松开，将电缆的裸露导线插入端子孔中，并紧固螺丝，确保电线牢固地连接在公共端子上。

然后，将正向端子连接到需要控制的设备的正向电线上。

正向电线通常是红色的，操作步骤与连接公共端子类似。

最后，将反向端子连接到需要控制的设备的反向电线上。

反向电线通常是蓝色的，操作步骤与连接公共端子类似。

完成以上步骤后，检查所有连接是否牢固。

确保电线连接正确，没有短路或漏电的问题。

最后，可以进行电路的测试。

将电源重新接通，拉动双向拉绳开关的绳子，观察设备的响应。

确保开关可以正常控制设备的运行，并且没有异常情况发生。

需要注意的是，在安装过程中，务必保持电路断开状态。

在连接电线之前，确保切断电源，避免触电的危险。

同时，必须仔细阅读产品说明书，按照说明书上的步骤进行安装。

如有需要，可以寻求专业人员的帮助。

总结，双向拉绳开关的安装方法主要包括确定安装位置、固定面板、接线连接和测试等步骤。

正确安装双向拉绳开关可以方便地控制设备的运行，提高用户的使用体验。

使用前请仔细阅读说明书HFKLT2-II双向拉绳开关
产品介绍
一、概述
本产品采用整体密封，具有防水、防潮、防尘等特点，适用于室内外潮湿、粉尘大的恶劣环境下使用。

二、主要用途
本系列产品是胶带输送机运行现场出现事故时，实现系统紧急停机的保护开关，保护人员或设备的安全。

三、主要技术指标
四、外型结构及工作原理
1．外型结构
2．工作原理
本产品为双向动作，开关两侧均可安装拉绳。

当带式输送机设备出现故障时，现场工作人员通过拉动双向拉绳开关两边的绳索，使开关内凸轮压动微动开关动作，使开关进入工作状态，发出停机信号，达到预防和控制设备及人身安全的目的。

五、安装及接线
用户根据外形结构标注的安装尺寸，自制一安装支架，也可向我公司
订购。

将开关固定在胶带机两侧，成对安装，并满足下列要求：1．安装时应使本产品低于胶带（其位置高度应便于现场人员使用）并沿线固定在胶带输送机两侧，每台拉绳开关之间的距离应以40米左右为宜。

2．把拉绳分别系在开关体的摆臂上，用绳夹固定，并先在开关两侧就近处分别安装托环，然后每隔3米左右安装一个托环，以免垂挠度过大，保证开关的正常使用。

3．在满足开关正常工作前提下，尽可能拉紧两侧绳索然后最大限度的减少拉绳的垂挠度。

4．对坡度胶带机，应酌情缩短其拉绳长度、开关距离。

具体见安装示意图（2）
在出线口引出一个四芯橡套电缆分别是红、蓝、黄、黑。

其中红、蓝为动断接点引出线。

黄、黑为动合接点引出线。

接线原理见图（4）六、维护保养
1．定期除尘，定期检验开关触点转换状态，保证正常工作。

2．机件或钢丝绳严重锈蚀应及时更换。

双向拉绳开关安装方法双向拉绳开关是一种常见的电气开关，可以用于控制灯光、电器等设备的开关。

在家庭、办公室等场所都有广泛应用。

本文将介绍双向拉绳开关的安装方法，以便读者能够更好地了解和使用这种电气开关。

1. 准备工具和材料在安装双向拉绳开关之前，需要准备一些工具和材料。

主要包括：双向拉绳开关、电线、螺丝刀、钳子、电钻、墙壁插座等。

其中，双向拉绳开关可以根据需要选择不同型号和规格。

2. 确定安装位置在安装双向拉绳开关之前，需要先确定其安装位置。

通常情况下，双向拉绳开关应该安装在离灯具或电器比较近的位置，并且方便使用。

同时还要考虑到墙面的承重能力和美观度等因素。

3. 切断电源在进行任何电气设备的操作之前，都必须先切断其供电源。

因此，在安装双向拉绳开关之前，应该先关闭相关的电路或断路器，并确保其不会被意外打开。

4. 拆除原有开关如果原有的开关是单向的，需要将其拆除。

通常情况下，需要使用螺丝刀和钳子等工具，将原有开关的螺丝拧松，并将其从墙面上取下。

5. 连接电线在安装双向拉绳开关之前，需要先连接电线。

通常情况下，电线应该根据标准颜色进行连接。

具体来说，黑色线应该连接到“L”端口，白色线应该连接到“N”端口，而红色或蓝色线则分别连接到两个“COM”端口。

6. 固定开关当电线连接好后，就可以固定双向拉绳开关了。

首先需要将其放置在墙面上，并使用螺丝刀和钳子等工具将其固定。

在固定过程中要注意不要让开关歪斜或松动。

7. 安装拉绳最后一步是安装拉绳。

通常情况下，拉绳应该通过两个孔洞穿过双向拉绳开关，并与灯具或电器相连。

在安装过程中要注意不要让拉绳过紧或过松，并确保其顺畅运转。

总之，在安装双向拉绳开关时，需要注意安全和正确性。

如果不确定如何进行操作，建议寻求专业人士的帮助。

同时，还应该定期检查电气设备的安全性和运行状况，以确保其正常使用。

双向拉绳开关的安装原理介绍双向拉绳开关由拉绳、杆和开关装置组成。

拉绳通过一个连杆连接到开关装置，当拉绳被拉动时，会传递力到开关装置，从而改变开关的状态。

双向拉绳开关通常分为两种状态，即开和关。

当拉绳处于放松状态时，开关处于开启状态；当拉绳被拉动时，开关处于关闭状态。

1.调整开关位置：首先确定双向拉绳开关的安装位置，根据需要选择合适的位置。

然后将开关装置固定在该位置上，并确保其稳定。

2.安装拉绳：将拉绳连接到开关装置的杆上，通常会通过一个连杆连接。

拉绳应固定在拉绳轴上，确保其可以自由移动。

同时要注意拉绳的长度，以便能够有效地控制开关的状态。

3.调整拉绳张力：为确保开关能够正常工作，需要适当调整拉绳的张力。

张力应使拉绳能够自由地滑动，并在拉动时能够传递足够的力到开关装置上，从而改变开关状态。

4.连接电源：将电源线连接到开关装置上，通常使用螺丝或插头连接方式。

在连接之前，确保电源线上没有电流流过，以免触电风险。

5.确认开关状态：在完成安装后，测试开关状态是否正常。

当拉绳处于放松状态时，开关应处于开启状态；当拉绳被拉动时，开关应处于关闭状态。

如果出现异常，可以检查拉绳的连接和张力，以及开关装置的安装是否正确。

需要注意的是，双向拉绳开关一般用于低压电路，对于高压电路，应该选择适当的开关装置。

在安装过程中，要确保操作安全，如避免电源直接接触水源，防止短路等情况发生。

另外，在使用过程中，也要定期检查开关装置是否损坏，以确保其正常工作。

总结起来，双向拉绳开关的安装原理是通过拉绳的传递和转换来实现电流的开通和断路。

安装过程包括调整开关位置、安装拉绳、调整拉绳张力、连接电源和确认开关状态等步骤。

在安装和使用过程中，要注意操作安全，并定期检查开关装置的工作状态。
