小断面长距离引水隧洞施工技术研究

小断面长距离引水隧洞施工技术应用研究本文主要分析的是一项跨流域、小断面、长距离的引水隧洞施工工程，主要是解决部分地区饮水资源严重C乏的引水工程，山曲水枢纽、引水的线路(主要包括管道和隧洞)以及调节水库等组成。

引水隧洞作为该工程的关键控制工程，全长约为10km，断面为2. 5mX 2. 5m，洞身段为完整的花岗岩体，采用钻爆法进行施工，根据施工现场的情况再投入相应的设备进行作业，以实现小断面长距离引水隧洞的施工完成。

1施工工期与工程特点1.1施工工期本工程施工工期山于距离较长，施工时间为36个月，工程比较紧，任务也比较重。

1.2施工工程特点本施工工程有以下三个特点:(1)断面比较小，距离比较长，通风困难，机械化作业的程度较低;(2)山于多段中地下有丰富的地下水，在施工时困难比较大; (3)山于距离比较长，施工时间较短，施工干扰严重，很难形成干扰作业等。

2本工程施工隧洞的施工设计与改进2.1基础性的隧洞施工设计小断面长距离隧洞是各类隧洞中施工难度比较大的一种施工隧洞，小断面对机械化程度比较高的施工机械不能够进洞进行作业，只能够采取人工开挖的方法为主，小机械化为辅。

长距离对通风、排水、供电、运输材料等方面都会造成一定的困难，这就会给作业带来相当大的难度，对施工设计也会带来一定的困难。

在长距离小断面的引水隧洞中，在2mX 2m以下的开挖断面并没有实例，距离在10km以上也比较少，对这种工程必须设计出合理的施工方案，以满足小断面长距离引水隧洞的施工方法。

山于施工时主要是以人工为主，许多建材的运输就需要采取运输工具进行机械运输，在初步设计时的施工工期为36个月。

引水隧洞在进行试验开挖时，山于小断面施工中对爆破的钳制作用，在每一循环施工仅为1.1——1.2m，随着施工的不断推进，对通风、排烟等方面明显会受到施工断面的限制，送风的距离比较短，运输车与通风管的间隔太近，通风管很容易被尖状物品划破，很容易造成危险，再加上隧洞内还需要高压电缆和低压电缆、照明灯具等，在通风时不能够出渣，在出渣时不能够进行通风，就会严重影响洞内的空气质量，随着循环作业的拉长，在施工期施工人员的安全生产就得不到保证。

小断面长距离引水隧洞施工通风技术探讨摘要：引水隧洞工程是水利工程施工中的重要组成部分，作为一项地下工程，其施工过程中对于施工技术的要求非常高，同时这也是困扰各大施工企业的重点难题。

随着技术水平的不断增长，施工企业也一直在寻找更加有效的引水隧洞通风技术，确保能够解决目前遇到的通风难题，以此来提高隧洞施工的安全性。

在本文中就以某中型水库为例，结合该工程案例探讨了通风施工的难点，并且结合具体的通风方案设计进行全面的探讨和分析，希望能够为各种小断面长距离引水隧道施工提供相应的帮助，切实提高施工通风水平。

关键词：小端面；长距离；引水隧洞；通风技术中图分类号：TV512文献标识码：A引言水利工程建设是关系到国计民生的重点工程，也是我国基础设施建设中的重要组成部分，小断面长距离引水隧道施工一直以来是我国水利工程建设到关键点也是难点。

由于企业施工技术要求非常高、难度较大，所以这也对施工企业提出了更高的要求，针对引水隧洞进行科学的通风设计，能够有效改善地下通风条件，切实提高工程项目建设质量。

1工程概况本文以某工程为例，是一个城镇供水为主，兼有农村人畜饮水和农业灌溉等综合效益的综合性水利工程，水库总库容1056万m³，为Ⅲ等中型工程，其中引水隧洞工程是中硐桥水库工程的一部分。

建设过程中引水隧洞是整个工程项目建设的关键环节。

工程位于中硐桥水库大坝右岸下游约509m处，通过总长约183m的总干渠和总长约326m的右干渠相连接，隧洞设计全长5134m，开挖断面为2.5m×2.5m的城门洞型，开挖面积5.578m2，进口底板高程698.762m，出口底板高程696.244m，纵向坡度1/2000，设计过水流量为0.75 m3/s。

受地形地势限制，无法布置施工支洞和通风井，工程施工只能采取进出口两个工作面掘进的施工方案，单头掘进最大长度达到2800～3000米。

为典型的小断面长距离引水隧洞，该工程项目分为进口，出口两个标段，在施工过程中使用钻爆的方式以三轮车结合扒渣车出渣方式进行整个隧洞断面的开挖，该工程项目设计的通风为单面通风，因此在本工程项目施工过程中，应重点解决通风排烟的问题。

小断面引水隧洞施工分析摘要：引水隧洞是输水工程的主要组成项目之一，特别是小断面引隧洞更是常常成为项目方案比选的重点，也是输水工程施工的控制点。

小断面引水隧道，顾名思义就是其断面小，通风出碴困难，往往会给施工造成一定的困难，因此本文提出工程实例，从多方面对此类隧洞施工中的技术方案选择以及施工的关键技术进行详细探讨。

关键词：小断面；引水隧洞；施工技术引言本文主要概括的是一项小断面、长距离的引水隧洞施工工程，这项工程由引水的路线（主要包括管道和隧洞）、曲水枢纽以及调节水库所组成，主要是解决一部分地区的饮水资源严重缺乏的引水工程。

该工程的关键控制工程为引水隧洞，此引水隧洞工程全长约10km，断面为2.5m×2.5m，该隧洞身段为完整的花岗岩体，需要采用钻爆法对隧洞进行施工，根据对施工地点的考察情况再投入相应的设备进行作业，以实现小断面引水隧洞施工的完成。

1 施工工期与工程特点本工程施工工期由于距离较长，施工时间定为30个月，工程比较紧，任务也很重。

此工程施工有多个特点需要注意，由于距离较长，断面较小，使得通风比较困难，机械化作业的程度变低。

因为施工距离较长，施工时间相对较短，施工干扰严重，很难形成干扰作业，又由于施工地段地下有丰富的地下水而导致在施工作业时难度较大。

2 确立本工程施工隧洞的施工改进2.1基础的隧洞施工设计在各种类隧洞当中，施工难度比较大的一种施工隧洞就是本工程的小断面长距离隧洞，机械化程度比较高的施工机械并不能对小断面隧洞进行洞内作业，只能够由人工开采的方式为主，小机械为辅进行洞内作业，较长的距离对排水、通风、运输、供电等多个方面都会造成一定的困难，这样会给作业带来特别大的困难，对于隧洞的设计同样也会带来一定的难度。

在小断面的引水隧洞中，在2m×2m以下的开挖断面并没有任何实例，距离是10km以上的也比较少，所以就要求对这种工程设计出合理又科学的施工方案，以满足小断面引水隧洞的施工方案。

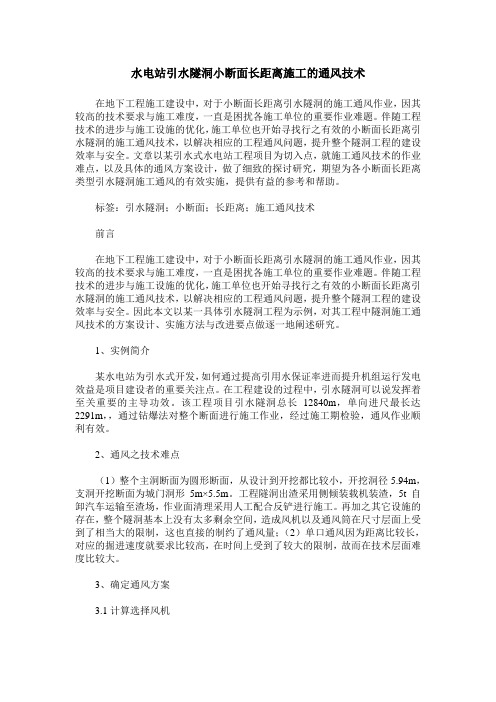

水电站引水隧洞小断面长距离施工的通风技术在地下工程施工建设中，对于小断面长距离引水隧洞的施工通风作业，因其较高的技术要求与施工难度，一直是困扰各施工单位的重要作业难题。

伴随工程技术的进步与施工设施的优化，施工单位也开始寻找行之有效的小断面长距离引水隧洞的施工通风技术，以解决相应的工程通风问题，提升整个隧洞工程的建设效率与安全。

文章以某引水式水电站工程项目为切入点，就施工通风技术的作业难点，以及具体的通风方案设计，做了细致的探讨研究，期望为各小断面长距离类型引水隧洞施工通风的有效实施，提供有益的参考和帮助。

标签：引水隧洞；小断面；长距离；施工通风技术前言在地下工程施工建设中，对于小断面长距离引水隧洞的施工通风作业，因其较高的技术要求与施工难度，一直是困扰各施工单位的重要作业难题。

伴随工程技术的进步与施工设施的优化，施工单位也开始寻找行之有效的小断面长距离引水隧洞的施工通风技术，以解决相应的工程通风问题，提升整个隧洞工程的建设效率与安全。

因此本文以某一具体引水隧洞工程为示例，对其工程中隧洞施工通风技术的方案设计、实施方法与改进要点做逐一地阐述研究。

1、实例简介某水电站为引水式开发，如何通过提高引用水保证率进而提升机组运行发电效益是项目建设者的重要关注点。

在工程建设的过程中，引水隧洞可以说发挥着至关重要的主导功效。

该工程项目引水隧洞总长12840m，单向进尺最长达2291m，，通过钻爆法对整个断面进行施工作业，经过施工期检验，通风作业顺利有效。

2、通风之技术难点（1）整个主洞断面为圆形断面，从设计到开挖都比较小，开挖洞径5.94m，支洞开挖断面为城门洞形5m×5.5m。

工程隧洞出渣采用侧倾装载机装渣，5t自卸汽车运输至渣场，作业面清理采用人工配合反铲进行施工。

再加之其它设施的存在，整个隧洞基本上没有太多剩余空间，造成风机以及通风筒在尺寸层面上受到了相当大的限制，这也直接的制约了通风量；（2）单口通风因为距离比较长，对应的掘进速度就要求比较高，在时间上受到了较大的限制，故而在技术层面难度比较大。

引水隧洞小断面长距离的施工通风技术[摘要]在对地下工程实施施工的过程中，普遍会遇到的并且解决方法非常困难的就是长距离小断面的隧洞通风施工，然而伴随着技术的不断进步以及设备性能的不断增强，管道通风正在普遍的被用在施工通风过程中。

基于此，本文主要结合工程实例对引水隧洞小断面长距离的施工通风技术进行了探讨。

【关键词】引水隧洞；小断面；长距离；施工通风技术某市在水电站处修建了一个引水工程，它的主要功能就增强其工程效益，解决入库水量短缺的问题，在整个的工程中起着主导性作用的就是引水隧洞，其隧洞的总长度为12.59千米。

在隧洞的进口处的施工的总长度为2092.5米，施工的方法是钻爆法，对全部的断面展开挖掘，用电瓶车作为牵引，进行有轨运输等,最终顺利的完成了小断面长距离隧洞的单面通风。

1、通风施工技术的困难这个隧道通风施工的技术困难重点表现为下面的两点：(1)隧洞策划断面挖掘的面积小，高×宽是4.93米×4.2米,在洞中用电瓶车作为牵引，进行有轨运输,其中，运输装置的高×宽是1.03米×1.12米,还有部分其他的装置需要安排，能够留下的空间实际上是非常小的，这就使得通风筒以及风机的大小受到限制，也就是通风量受到限制；(2)单口通风需要很长的距离,其中输送的间距应该保持在2000米之上。

掘进的速度以及通风的时间一都要做严格的规定,因此，说这项工程具有很大的技术困难。

2、选取合适的通风方案2.1 选取通风方案应该注意的问题(1)按照这个洞的施工策划,分段策划对施工通风的效果会更加明显,也就是从洞口到泄水洞，泄水洞到下一个标段的集合处应实施单独策划。

(2)针对每个阶段中的通风策划而言，使用管道压人式的方案更好，倘若有需要可以增加局扇。

(3)大直径的风筒被用在长距离的通风过程中更加合适,这主要是因为隧洞的空间有限，而在这个洞中，能够使用的风筒的长度不能超过800毫米。

因为风筒的半径不大，那么就会有较强的阻力，所以风筒的设计就应该将漏风率以及风阻进行控制，这样才能增强通风的能力。

小断面长距离输水隧洞开挖支护施工关键技术摘要：小断面长距离输水隧洞在开挖支护施工过程中难度较大，小断面导致爆破超欠挖较难控制、大中型施工机械设备难以进入，长距离导致通风散烟及降尘困难、施工废水及渗水处理困难，长隧洞地质条件存在较大的不确定性、施工存在较大的安全风险。

为了确保小断面长距离输水隧洞安全、高效、经济的进行开挖支护施工，须对施工的关键问题进行分析并制定相关技术措施，以确保满足安全、工期、成本要求。

关键词：小断面长距离；输水隧洞；开挖支护；关键技术引言小断面长距离输水隧洞施工将解决我国局部地区缺水问题，完成跨流调水。

在施工时，解决开挖支护关键问题至关重要，是工程成败的关键。

相关施工单位近年来积累了很多施工经验，但各施工现场条件均有差异、小断面长距离隧洞开挖支护施工条件复杂，涉及专业领域较多，施工困难，安全隐患较多。

小断面长距离输水隧洞开挖支护与公路隧道、水工中大断面隧洞相比有较多差异，所幸近年来类似工程增多，本文得以通过分析文献和工程实例，总结相关开挖支护施工关键技术，以供施工参考。

1工程概况某水库输水工程从山区水库内取水，经长距离的输水隧洞及埋管将水输送到县城，为县城提供优质水源。

输水隧洞单条最大长度为7.9km，开挖断面主要为2.8m×2.75m（宽×高）；在该条最长隧洞4.3km处设置了一条施工支洞，施工支洞长0.3km，开挖断面主要为5.3m×5.2m（宽×高）。

输水线路所经区域褶皱构造较发育，与北东向断裂共同组成区内北东向构造骨架。

受区域构造影响，断层较为发育，输水线路沿线地质构造复杂，岩性多变，隧洞围岩类别多为Ⅲ类～Ⅳ类，进出洞口及断层等构造带处为Ⅴ类围岩，地表水系发育、地下水丰富，工程地质条件较差，存在岩溶、构造破碎带、突涌水（泥）、塌方等工程地质问题。

2小断面长距离输水隧洞开挖支护施工关键问题分析2.1作业面施工问题本工程为典型的小断面长距离输水工程，输水隧洞作业空间狭小，相应的干扰因素较多。

小断面长距离引水隧道施工通风技术小断面长距离隧道施工通风中，受多方面因素制约，施工通风难度比较大，效果难以保证。

伴随着技术的不断进步以及设备性能的不断增强，管道通风正在普遍的被用在施工通风过程中。

本文结合工程实例就引水隧洞小断面长距离的施工通风技术进行了研究、分析，为做出科学、合理、经济的通风施工方案提供参考。

标签：小断面长距离隧道;施工通风;通风方案一、前言近年来，我国修建的长大隧道较多，所采用的施工通风方式也多种多样。

如秦岭隧道以管道独头压入式为主，还涉及高地温影响;圆梁山隧道成功采用了射流隧道式通风;乌鞘岭隧道涉及深竖井和长斜井通风;其他隧道主要是斜井辅助坑道通风，如太行山隧道7#斜井采用了主副井通风，包家山隧道模拟了单斜井双正洞新型通风，在建的关角隧道采用新型的斜井中隔板风道式通风，解決了斜井断面小、距离长的难题。

施工通风要想取得良好的效果，必须从多方面综合考虑，制定出科学、经济的通风方案，合理的选用通风设备，配合严格的现场管理等才能保证通风效果。

本文结合山西省中部引黄工程实践，较详细地介绍了小断面、长距离引水隧洞施工通风除尘方案的确定和实施。

二、工程概况本标段为山西省中部引黄工程施工20标段，施工范围交汾灵支线2#隧洞交33+159.88-交45+152.9，以及交汾灵支线9#-11#施工支洞、回龙渡槽、相应临时工程等。

隧洞为城门洞型，净宽2.5m，净高3.04m，直墙段高2.2m，顶拱中心角135度，半径1.35m。

设计流量为1.30m3/s（调水期流量5.0m3/s），设计水深为0.68m （调水期水深1.81m）。

施工支洞为城门洞型，宽3.65m，高3.2m。

其中9#施工支洞长360m，与交汾灵支线2#隧洞相交于交37+316.21;10#施工支洞长421m，与交汾灵支线2#隧洞相交于交40+928.87;11#施工支洞长471m，与交汾灵支线2#隧洞相交于交44+269.02。

高原严寒缺氧地区的小断面长隧洞快速施工技术研究文章以西藏芒康县登曲河觉巴水电站为例，介绍小断面长隧洞在高原严寒缺氧地区、地质条件较差、单向掘进距离长等的不利情况下，如何解决通风排烟、开挖出渣、一次支护、设备故障率高等问题，从而在确保安全质量前提下加快隧洞施工进度的施工技术。

标签：高原；小断面长隧洞；快速；施工技术1 概述1.1 工程概况觉巴水电站位于西藏昌都市芒康县境内的澜沧江右岸一级支流登曲河中下游河段，采用混合式开发，正常蓄水位3228.00m，装机容量30MW，年均发电量1.47 亿kW·h，工程任务为发电。

本工程属四等小（1）型工程。

引水隧洞采用有压引水方式，总长为4191.813m，高程为3213～3187m，断面为城门洞型，开挖断面尺寸为3m×3.5m（宽×高），开挖断面面积为9.735m2，净断面尺寸为2.1m×2.7m～2.8m×3.1m（宽×高）。

整条隧洞共布置2條施工支洞和1条通风洞，1#支洞位于Y0+053.13m，2#支洞位于Y3+418.36m，1、2#支洞间隧洞施工为工程控制性工程，长3365m，坡降为0.424%，单工作面掘进长度约1.8km，调压井施工洞（兼调压井通风洞）位于Y3+940m。

1.2 水文地质条件桩号引1+704.000m 前隧洞段围岩为陡倾角的大理岩、片岩和变质砂岩，从桩号引1+704.000m 至调压井之间隧洞段围岩为流纹岩，自身承载力高，且穿越觉巴山断裂带。

引水隧洞沿线穿过围岩类别主要为Ⅲ、Ⅳ类为主，部分Ⅱ、Ⅴ类，Ⅱ类围岩共计178m，Ⅲ类围岩共计2288m，Ⅳ类围岩共计1368m，Ⅴ类围岩共计357.813m。

其中引2+193～2+330共137m为觉巴山断裂，断裂带构造角砾岩、揉皱发育，易产生塑性变形，该区域为地下水富集。

2 引水隧洞开挖断面选择隧洞采用有压引水，电站总引用流量为6.15m3/s，流量较小。

Construction & Decoration136 建筑与装饰2023年3月上 小断面长距离水工隧洞施工关键技术杨攀中铁十七局集团第六工程有限公司 福建 福州 350014摘 要 当前，国家大力支持水利事业发展，市场上陆续出现各种规模和类型的水利工程。

由于水利工程项目不同于一般的项目，在建设施工中的环境条件复杂，技术要求较高，部分水利工程面临小断面长距离水工隧洞的施工难题，施工中的安全风险较高。

为提高施工质量与安全，有关人员需根据现场情况，科学选择施工技术，规范各个施工环节。

基于此，本文以某工程项目为例，详细分析了小断面长距离水工隧洞的施工要点，对同类型项目具有指导价值。

关键词 小断面；长距离；水工隧洞；施工技术Key Construction Techniques of Long-distance Hydraulic Tunnel with Small SectionYang PanChina Railway 17th Bureau Group Sixth Engineering Co., Ltd., Fuzhou350014, Fujian Province, ChinaAbstract At present, the state strongly supports the development of water conservancy, and water conservancy projects of various sizes and types appear in the market successively. Because water conservancy projects are different from general projects, the environmental conditions in construction are complex and the technical requirements are high. Some water conservancy projects are faced with the construction problems of small-section long-distance hydraulic tunnels, and the safety risks in construction are high. In order to improve the construction quality and safety, the relevant personnel need to scientifically select the construction technology according to the site conditions and standardize each construction link. Based on this condition, taking a project as an example, this paper analyzes the construction points of long-distance hydraulic tunnel with small section in detail, which has guiding value for similar projects.Key words small section; long distance; hydraulic tunnel; construction technique引言水利工程项目日渐增多，许多施工企业都在水利工程建设中积累了丰富的施工经验，克服了原有技术的诸多不足，提高了水利工程的建设质量与效益。

基于引水隧洞小断面长距离的施工通风技术摘要：通风技术的应用在具体的工程环境与施工要求中，存在着一定的作业难度，需要对隧洞实际通风情况做实时观测，依照所获取的信息数据来及时改进、优化施工通风方案，提升通风作业的成效。

引水隧洞通风的成效，其决定性因素是通风系统的设计效果，应依照各工程情况的差异，借助于科学的理论指导进行设计，为具体的施工通风作业提供体系支持。

本文就引水隧洞小断面长距离的施工通风技术作出阐述。

关键词：引水隧道；小断面；长距离；施工通风技术在地下工程施工建设中，对于小断面长距离引水隧洞的施工通风作业，因其较高的技术要求与施工难度，一直是困扰各施工单位的重要作业难题。

1小断面长距离施工通风技术的施工难点分析1.1整个隧洞断面受其尺寸较小的限制使得工程从设计规划到实际挖掘施工，其作业空间都受到局限，特别是隧洞牵引所需的电瓶车与运输所需的设施占据了大部分的隧洞空间，从而限制了通风设备的尺寸，进而影响到整个引水隧洞的施工通风量与通风效果。

1.2本引水隧洞采用的施工通风设计为单面通风方式，但因其隧洞距离较长，相应的隧洞挖掘速度也更为严格，这就需要施工通风作业在较短时间内顺利完成。

其相对较短的作业时间对施工通风技术提出了更高的要求和挑战。

2引水隧洞小断面长距离施工通风技术实施应用2.1引水隧洞通风技术施工要点①风机是引水隧洞施工通风作业的重要设施，应首先测算隧洞本身的通风量，将本引水隧洞压入式的通风方式作为重要参考因素，同时依据工程供风风压的具体规格，施工掘进距离较长的工程条件和相应的炮烟稀释作业，选取出符合本引水隧洞施工通风需求和条件的风机。

②通过本工程隧洞的实际条件与施工通风技术难点分析，具体的通风作业应采取分段式、阶段化的施工方式，施工工序可细分为支洞洞口—支洞交叉口、支洞交叉口—下一支洞交叉口等阶段做单独施工，并且各个路段的施工通风作业采取不同的施工方案。

③因引水隧洞本身通风方式为压入式，因此对各个阶段的施工通风技术，均应采用管道压入式通风法，而对于部分条件允许的施工路段，还可加设局扇来提升通风效果。
