小断面长距离水工隧洞施工设计与布置发布时间：2021-05-31T16:08:14.883Z 来源：《基层建设》2021年第3期作者：周寿平[导读] 摘要：近年来，我国的水利工程建设有了很大进展，小断面长距离隧洞施工案例较多，施工经验比较成熟。
昭通市水利水电勘测设计研究院云南昭通 657000摘要：近年来，我国的水利工程建设有了很大进展，小断面长距离隧洞施工案例较多，施工经验比较成熟。
本文针对小断面长距离水工隧洞的施工特点，以某隧洞工程为例分析了长隧洞的施工难点及重点，介绍隧洞施工中的开挖、通风、排水、照明及灌浆的设计与布置工作，根据隧洞的实际地质情况布置施工方案，并提出方案优化建议。
关键词：小断面；长距离；水工隧洞；施工布置引言水库是拦洪蓄水和条件水流的水利工程建筑物，可以利用来灌溉、发电、防洪等，由此能够有效地防止洪涝等灾害的出现，而且也能够契合大多数居民生活工作中正常用水的需求，因此水库工程在我国社会发展进程中占据不可比拟的地位。
水库工程中输水隧洞是比较重要的建筑物，而小断面的长隧洞施工始终都是工程的关键点以及技术难点，输水隧洞施工技术涵括的范围较广，如隧洞开挖、通风、衬砌、灌浆等重要的技术。
1小断面长距离水工隧洞施工特点对于隧洞工程来说，小断面长距离隧洞是组织施工过程中面临的统一难点，其中“小”是隧洞大型机械化设备无法进入隧洞施工，只能通过人工配合小型机械的方式完成施工；“长”则是指隧洞沿轴线方向的里程，长隧洞施工在现场通风、电力、排水以及运输距离等作业较为困难。
隧洞的洞径小，洞内施工作业面有限，不能同时容纳多人施工，施工进度受影响。
开挖过程中，隧洞断面会对深度、出渣和通风排烟等带来一定的影响，加上送风距离、运输车和通风管间距不足，增加了通风管受损的几率，隧洞洞内施工期间，需要设计电缆、照明等相关设备，隧洞中通风无法有效出渣，若想达到出渣的效果，便对通风效果造成限制，相应地降低隧洞内部空气质量以及施工安全性，延长循环施工的时间。

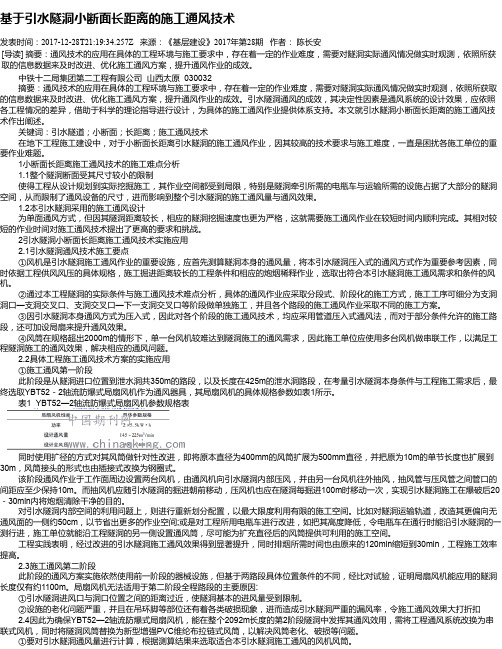

基于引水隧洞小断面长距离的施工通风技术发表时间：2017-12-28T21:19:34.257Z 来源：《基层建设》2017年第28期作者：陈长安[导读] 摘要：通风技术的应用在具体的工程环境与施工要求中，存在着一定的作业难度，需要对隧洞实际通风情况做实时观测，依照所获取的信息数据来及时改进、优化施工通风方案，提升通风作业的成效。
中铁十二局集团第二工程有限公司山西太原 030032摘要：通风技术的应用在具体的工程环境与施工要求中，存在着一定的作业难度，需要对隧洞实际通风情况做实时观测，依照所获取的信息数据来及时改进、优化施工通风方案，提升通风作业的成效。
引水隧洞通风的成效，其决定性因素是通风系统的设计效果，应依照各工程情况的差异，借助于科学的理论指导进行设计，为具体的施工通风作业提供体系支持。
本文就引水隧洞小断面长距离的施工通风技术作出阐述。
关键词：引水隧道；小断面；长距离；施工通风技术在地下工程施工建设中，对于小断面长距离引水隧洞的施工通风作业，因其较高的技术要求与施工难度，一直是困扰各施工单位的重要作业难题。
1小断面长距离施工通风技术的施工难点分析1.1整个隧洞断面受其尺寸较小的限制使得工程从设计规划到实际挖掘施工，其作业空间都受到局限，特别是隧洞牵引所需的电瓶车与运输所需的设施占据了大部分的隧洞空间，从而限制了通风设备的尺寸，进而影响到整个引水隧洞的施工通风量与通风效果。
1.2本引水隧洞采用的施工通风设计为单面通风方式，但因其隧洞距离较长，相应的隧洞挖掘速度也更为严格，这就需要施工通风作业在较短时间内顺利完成。
其相对较短的作业时间对施工通风技术提出了更高的要求和挑战。
2引水隧洞小断面长距离施工通风技术实施应用2.1引水隧洞通风技术施工要点①风机是引水隧洞施工通风作业的重要设施，应首先测算隧洞本身的通风量，将本引水隧洞压入式的通风方式作为重要参考因素，同时依据工程供风风压的具体规格，施工掘进距离较长的工程条件和相应的炮烟稀释作业，选取出符合本引水隧洞施工通风需求和条件的风机。
试论引水隧洞小断面长距离的施工通风技术摘要：断面小、距离长是引水隧洞施工的特点，钻爆法、喷锚施工产生的烟尘、运输车辆排出的有害气体，无疑是影响隧洞施工人员及车辆行驶安全的最大隐患。
如何更高效率地排出洞内烟尘及有害气体，保证施工安全，使选择适用的通风方式及设备成为重点。
文章以某水电站引水工程为切入点，就施工通风技术的作业难点，以及具体的通风方案设计，做了细致的探讨研究，期望为各小断面长距离类型引水隧洞施工通风的有效实施，提供有益的参考和帮助。
关键词：引水隧洞；小断面；长距离；施工通风技术引言在隧洞施工中，通风技术是隧洞施工技术的一个重要环节，在设计通风系统时不仅要考虑如何将新鲜空气送至施工掌子面，还要重点考虑当排出洞内污风时，通风系统应达到的供风能力及受到的阻力和损失。
所以，为了能使通风达到理想效果，就要寻找行之有效的小断面长距离引水隧洞的施工通风技术，以解决相应的工程通风问题，提升整个隧洞工程的建设效率与安全。
因此本文以某一具体引水隧洞工程为示例，对其工程中隧洞施工通风技术的方案设计、实施方法与改进要点做逐一地阐述研究。
1 小断面长距离引水隧洞施工难点1.1 小断面隧洞爆破施工小断面隧洞爆破施工是工程中的难点之一，这主要是由隧洞所在区域的地质条件比较复杂决定的。
爆破施工是隧洞掘进的前提和基础，如果控制不好会直接影响到工程的后期开展。
如果爆破效果不好或爆破没有达到要求，硬质围岩就会产生坍塌现象，影响后期施工，同时也威胁到工作人员的人身安全。
因此，必须要选择合适的爆破方法，保证爆破工程的质量，提高工程的经济效益。
1.2 小断面隧洞出碴隧洞出碴是隧洞爆破之后的一道工序，如果隧洞出碴工作没有做好，会影响到后期的施工。
过多的碴堆放在隧洞中占用大量的空间，会影响到其他项目的正常施工。
由于隧洞施工的地质条件不稳定，且隧洞工程的区域较小，因此大型的挖装机无法进入，导致出碴相对困难，如果仅仅依靠人力或者是小型机械则很难在短期内清理完毕。
水利水电技术 第39卷 2008年第12期松山引水工程小断面长距离隧洞施工通风技术王忠权,邓吉明(中国水利水电第一工程局有限公司,吉林长春 130062)关键词:小断面引水隧洞;施工;通风方案选择;松山引水工程中图分类号:T V554(234) 文献标识码:B 文章编号:100020860(2008)1220053203收稿日期22作者简介王忠权(—),男,高级工程师。
1 工程概况松山引水工程是为解决松江河小山水电站入库水量不足、提高小山水电站工程效益而修建的工程,是松江河梯级电站的主要工程之一。
松山引水隧洞是该工程的关键控制工程,隧洞全长12159km ,进口位于吉林省抚松县松江河镇西南岔境内。
中国水利水电第一工程局承担进口标段(K 0+000～K2+09215)即隧洞进口端的施工任务,长209215m ,采用钻爆法施工、全断面开挖及电瓶车牵引和有轨运输,施工中成功地实现了小断面隧洞的长距离独头通风。
2 施工通风技术的难点该隧道施工通风的技术难点主要表现在以下两个方面:一是隧洞设计开挖断面小,宽×高为411m ×617m ,洞内采用电瓶车牵引、有轨运输,运输设备的宽×高为1135m ×112m ,加上其他设施的布置,剩余空间很少,在很大程度上限制了风机和通风筒的尺寸,即限制了通风量;二是单口通风距离长,输送距离超过2000m 。
要保证相应的掘进速度,对通风时间有严格的限制,所以具有很大的技术难度。
3 通风方案的确定311 风机选择计算首先进行通风量的计算,以压入式通风方式考虑。
由于巷道掘进距离很长,炮烟达到稀释安全长度时,前面巷道内空气中的有害气体浓度已稀释至允许浓度,此时,在风量计算时,巷道通风长度应取炮烟稀释安全长度,再分别通过计算整个通风系统的动压、静压来确定系统所需要的风压,以作为选择风机的供风风压标准。
312 通风方案必须考虑的条件(1)根据该洞的施工设计,施工通风应做分段设计,即按洞口至泄水洞、泄水洞至下一标段交汇处分别进行设计。
水电站引水隧洞小断面长距离施工的通风技术在地下工程施工建设中，对于小断面长距离引水隧洞的施工通风作业，因其较高的技术要求与施工难度，一直是困扰各施工单位的重要作业难题。
伴随工程技术的进步与施工设施的优化，施工单位也开始寻找行之有效的小断面长距离引水隧洞的施工通风技术，以解决相应的工程通风问题，提升整个隧洞工程的建设效率与安全。
文章以某引水式水电站工程项目为切入点，就施工通风技术的作业难点，以及具体的通风方案设计，做了细致的探讨研究，期望为各小断面长距离类型引水隧洞施工通风的有效实施，提供有益的参考和帮助。
标签：引水隧洞；小断面；长距离；施工通风技术前言在地下工程施工建设中，对于小断面长距离引水隧洞的施工通风作业，因其较高的技术要求与施工难度，一直是困扰各施工单位的重要作业难题。
伴随工程技术的进步与施工设施的优化，施工单位也开始寻找行之有效的小断面长距离引水隧洞的施工通风技术，以解决相应的工程通风问题，提升整个隧洞工程的建设效率与安全。
因此本文以某一具体引水隧洞工程为示例，对其工程中隧洞施工通风技术的方案设计、实施方法与改进要点做逐一地阐述研究。
1、实例简介某水电站为引水式开发，如何通过提高引用水保证率进而提升机组运行发电效益是项目建设者的重要关注点。
在工程建设的过程中，引水隧洞可以说发挥着至关重要的主导功效。
该工程项目引水隧洞总长12840m，单向进尺最长达2291m，，通过钻爆法对整个断面进行施工作业，经过施工期检验，通风作业顺利有效。
2、通风之技术难点（1）整个主洞断面为圆形断面，从设计到开挖都比较小，开挖洞径5.94m，支洞开挖断面为城门洞形5m×5.5m。
工程隧洞出渣采用侧倾装载机装渣，5t自卸汽车运输至渣场，作业面清理采用人工配合反铲进行施工。
再加之其它设施的存在，整个隧洞基本上没有太多剩余空间，造成风机以及通风筒在尺寸层面上受到了相当大的限制，这也直接的制约了通风量；（2）单口通风因为距离比较长，对应的掘进速度就要求比较高，在时间上受到了较大的限制，故而在技术层面难度比较大。
长距离水工隧洞施工通风的设计与布置摘要：在水利水工工程中，长距离水工隧洞的施工通风是一个重要而又困难的问题。
长距离水工隧洞的特点是，隧洞断面相对较小，通风空间有限，隧洞长度长，通风阻力大，隧洞施工过程中产生的烟尘、有毒有害气体等污染物多，对施工人员的健康和安全造成严重威胁。
因此，必须采取有效的通风措施，优化设计与布置，保证隧洞内的空气质量，满足施工人员的正常施工的需要和施工安全要求。
关键词：长距离；水工隧洞；施工通风1长距离水工隧洞施工通风的意义水工隧洞与公路、铁路、市政隧道相比，多存在开挖断面小、隧洞长度较大、支护形式较为简单的特点。
在开挖进尺达到一定的距离后，洞内通风设计失误、通风设备选型错误将成为严重制约隧洞施工进度的因素。
隧洞施工过程中，由于爆破作业的进行、机械设备的废气排放、围岩中的自然释放等，受限的作业空间内会聚集一些有毒气体，如CO、CO2、NO x、H2S、CH4等。
这些有毒气体如果在隧洞内积累过多，会使隧洞内部空气成分发生改变，引起作业环境恶化。
如果不能及时改善，将会影响施工人员的呼吸功能和神经系统，甚至导致中毒窒息、人员昏迷等危险情况。
合理的通风系统设计和布置目的是为了通过送入足量新鲜空气，排除稀释有毒有害气体，保证隧洞内部气体成分满足人员作业需求，改善人员作业环境，创造良好的洞内施工条件。
2 影响隧洞通风设计的关键因素2.1隧洞的断面尺寸隧洞断面尺寸在送风量一定的情况下影响炮烟疏散时间、洞内风流风速。
炮烟的稀释和疏散过程在开挖进尺较深之后往往占据较长的作业循环时间。
若疏散时间过长，则会导致施工进度大幅度下降。
洞内风流风速则影响洞内作业环境，风流速度过低，隧洞内潮湿闷热的作业环境将会影响施工人员工作效率，甚至导致中暑等情况的出现。
同时，隧洞断面尺寸大小会影响送风管道的选择、布置。
较大的开挖断面意味着风管直径选择、风管布置空间更大，小断面隧洞着在风管的选择、布置上局限性较多。
2.2洞内的有毒有害气体隧洞内主要有毒有害气体来源包括但不限于以下几种：1、爆破后炮烟内的粉尘、有毒有害气体；2、洞内内燃机机械排出的尾气包含的CO、CO2、NO x等；3、不良地质段围岩渗出的瓦斯、硫化氢等有毒有害气体。
水利水电ShuiliShuidia n小断面长距离水工隧洞施工通风的设计与布置杜乾（甘肃省水利水电工程局有限责任公司，甘肃兰州730046）摘要：针对小断面长距离水工隧洞施工，以某隧洞工程为例分析了隧洞通风设计工作,介绍工程概况 以及通风设计方案，根据施工方案在不同阶段的落实情况，提出通风方案优化建议。
关键词：小断面；长距离；水工隧洞；通风中图分类号：TV554文献标识码:A 文章编号：1003-6997（2019）16-0088-02隧洞施工过程中通风技术的应用非常重要。
通风技术属于隧洞施工技术，将其应用在小断面长距离水工隧 洞施工当中，需要设计通风系统，设计人员要重点考虑 新鲜空气向施工掌子面的输送,同时注意排出洞内污风的过程中,通风系统必须要达到供风能力及受到的阻力 和损失。
因此，为了保证最佳的通风设计效果，必须要做 好小断面？巨离水工隧洞7S 通风设十。
1 工程概况拉西瓦灌溉工程3"隧洞位于青海省贵德县境内，灌区涉及贵德县黄河南岸二乡（河东乡、新街乡） 三镇（河阴镇、河西镇、常牧镇）87个行政村。
总人口80 358人，大小牲畜225 198头（只）。
本工程控制浇灌面积1.36万hm 2,为/等中型工程。
项目拟使用拉西瓦水库中的黄河水，以大坝右端2 442 m 高程预先留出的农灌口作为引水来源口。
拉西瓦灌溉工程3"隧洞总长2.147 km ,隧洞桩 号 13+676.18—15+823.18。
隧洞设W 坡为i =1/1 500, 为无压自流隧洞。
隧洞横截面为马蹄形,侧墙和底板内缘则分别是用R 1=160 cm 、R 2=320 cm 为半径的圆 弧,洞身净高与净宽相等，均为3.2 m 。
该隧洞工程在通风设计的过程中，为了保证通风效果，专门组织设 计人员进行了现场勘查,优化了设计方案。
2小断面长距离水工隧洞施工通风的特点对于隧道工程来说，小断面长距离隧道是组织施工过程中面临的统一难点，其中“小”是隧道机械 化设备无法进入隧洞施工，只能通过人工的方式完成施工;“长”则是指现场通风、电力、排水以及运输 距离等作业，在距离相同的情况下，若隧道的洞径大，便不能将其称之为“长”，若隧道的洞径小，便只 能使用人工施工来完成，由此将其称作长隧道819。
小断面长隧洞 TBM 施工独头通风技术探讨内容提要以台州市朱溪水库工程土建II标为背景，线路总长26.32km，其中详细的介绍了TBM施工段独头掘进12km的通风系统，计算了风机风量，风压和通风功率，对怎样选取正确的风机型号，风筒直径及每节风筒的长度进行了优化匹配。
关键词小断面长距离 TBM 通风设计1.工程概况本标段为土建Ⅱ标，主要包括输水系统桩号K2+000.000m后的所有土建工程（包括但不限于：采用TBM＋钻爆法施工的输水隧洞、调压井、遥岩埋管、三份管桥、长潭跨库管桥、上朱管桥、上朱埋管、长潭埋管、放水阀室等，线路总长26.32km）、TBM设备以及相应的措施项目和其他项目。
其中，TBM施工段洞长15.72 km（桩号：5+697.57～16+844.244段11.15km，17+499.244～22+071.019段4.57km），TBM始发洞430m和中间检修洞段655m（上游55m、下游600m）为钻爆法施工段，中间连接检修段长滩支洞长560m。
TBM掘进至检修洞段贯通后进行风机转场，所以整个通风方案的设计长度为TBM施工段（桩号：5+697.57～16+844.244段）、检修洞段上游和长滩支洞长度之和11.76km，按12km计算。
小断面长距离水工隧道施工难度大，且本工程独头通风距离是国内较长之一，且是长距离断面较小隧洞。
最长通风距离约12km，同时由于隧洞成洞断面小为4m，且考虑机车运行空间，安装风管的剩余空间不足以安装大断面的风管，小断面风管长距离大流量通风又需要高压力的通风机、高强度和低漏风率的风管，因此，为保证施工人员身体健康，提高施工效率，保证施工安全有序地开展，施工通风系统至关重要。
1.通风方式的选择隧洞通风方式主要有两大类，分为管道式通风（即独头通风）和巷道式通风，管道式通风又分为三大类，包括压入式、吸出式和混合式，考虑到本工程是TBM施工，在TBM设备上配置增压风机，通过直径500mm风管向TBM主机前部压风，提高前部通风环境。
小断面长距离引水隧道施工通风技术小断面长距离隧道施工通风中，受多方面因素制约，施工通风难度比较大，效果难以保证。
伴随着技术的不断进步以及设备性能的不断增强，管道通风正在普遍的被用在施工通风过程中。
本文结合工程实例就引水隧洞小断面长距离的施工通风技术进行了研究、分析，为做出科学、合理、经济的通风施工方案提供参考。
标签：小断面长距离隧道;施工通风;通风方案一、前言近年来，我国修建的长大隧道较多，所采用的施工通风方式也多种多样。
如秦岭隧道以管道独头压入式为主，还涉及高地温影响;圆梁山隧道成功采用了射流隧道式通风;乌鞘岭隧道涉及深竖井和长斜井通风;其他隧道主要是斜井辅助坑道通风，如太行山隧道7#斜井采用了主副井通风，包家山隧道模拟了单斜井双正洞新型通风，在建的关角隧道采用新型的斜井中隔板风道式通风，解決了斜井断面小、距离长的难题。
施工通风要想取得良好的效果，必须从多方面综合考虑，制定出科学、经济的通风方案，合理的选用通风设备，配合严格的现场管理等才能保证通风效果。
本文结合山西省中部引黄工程实践，较详细地介绍了小断面、长距离引水隧洞施工通风除尘方案的确定和实施。
二、工程概况本标段为山西省中部引黄工程施工20标段，施工范围交汾灵支线2#隧洞交33+159.88-交45+152.9，以及交汾灵支线9#-11#施工支洞、回龙渡槽、相应临时工程等。
隧洞为城门洞型，净宽2.5m，净高3.04m，直墙段高2.2m，顶拱中心角135度，半径1.35m。
设计流量为1.30m3/s（调水期流量5.0m3/s），设计水深为0.68m （调水期水深1.81m）。
施工支洞为城门洞型，宽3.65m，高3.2m。
其中9#施工支洞长360m，与交汾灵支线2#隧洞相交于交37+316.21;10#施工支洞长421m，与交汾灵支线2#隧洞相交于交40+928.87;11#施工支洞长471m，与交汾灵支线2#隧洞相交于交44+269.02。
小断面长距离水工隧洞施工通风的设计与布置
发表时间：2018-07-09T13:40:44.250Z 来源：《基层建设》2018年第12期作者：李春早
[导读] 摘要：在开展地下工程施工时，对于小断面长距离类型的隧洞，如何进行通风施工，这个问题不但非常的普遍，而且难度很大，但尽管如此，伴随着不断发展进步提升的技术手段和施工设备，当前常常借助于管道达到通风的目的。
路桥华祥国际工程有限公司北京朝阳区 100020
摘要：在开展地下工程施工时，对于小断面长距离类型的隧洞，如何进行通风施工，这个问题不但非常的普遍，而且难度很大，但尽管如此，伴随着不断发展进步提升的技术手段和施工设备，当前常常借助于管道达到通风的目的。
鉴于此，文章重点就小断面长距离水工隧洞施工通风的设计与布置进行研究分析，以供参考和借鉴。
关键词：小断面；水工隧洞；施工通风技术；设计；布置
引言
一些小型的隧洞施工工程，距离长，施工过程需要良好的通风，以保证施工安全，特别是一些高速公路隧道、铁路隧道、引水工程隧洞等，尽管这些隧道截面小，断面面积不大，但隧道距离长，施工周期长，作业难度大，特别需要良好的通风条件。
因此，提高小断面长距离隧洞施工通风技术，保证良好的通风条件，其意义十分重大。
1小断面长距离水工隧洞施工通风技术要点
1.1通风施工技术的困难
根据小断面隧洞的实际，通风技术实施的难点主要有两方面：一是小断面前提下的通风。
断面小，不好做大面积的施工，而且受工期、机器、技术等的制约和限制，操作面的工序多，干扰大，例如既要有钻孔，又要考虑爆破，还要同时考虑运出渣石，清理工作面等。
因受工作面的限制，无法把许多技术程度高、机械化程度高的设备，运进隧洞作业，无疑会降低了施工效率和速度，如多臂钻、装载机和运渣汽车等，都无法进洞工作；二是长距离隧洞条件下的通风。
除了断面小不利于施工之外，隧洞距离长也增加通风难度，影响施工质量、效果和速度，长隧洞小则几百米，长则几千米，在这样的条件下施工，会带来一系列的困难，例如供电、采光、通风、排烟和出渣等，特别是在爆破之后烟尘多，如通风不良，会导致烟尘久久不散，严重影响施工，也会带来突出的安全问题，所以基于断面小、隧洞长等客观因素，所产生的施工通风技术难点，就显得比较突出，要高速度、高质量、安全地做好隧洞施工，就必须认真解决施工通风技术问题。
1.2做好风机选择
根据工程状况，进行通风量的计算，选择优质风管材料，应满足便于安装连接、抗老化、防水、阻燃等性能，一般考虑选取爆破后烟尘稀释安全长度，同时考虑风压，以及风压克服风流阻力，风管直径满足通风方式及风速的要求，同时注意留有余地，以保证所需风量能送达隧洞，并达到规定的风速和风量，并且在长距离的条件下，考虑实施分阶段吹风，必要时分阶段增设局扇。
风量确定后，才能选择合适的通风机。
由于工程项目要考虑成本压缩和利润最大化，故通风机选择要考虑经济合理性。
一般选择20～30KW的通风机，可以满足小型隧洞通风需要。
另外，长距离通风，设备宜采用大直径风筒，由于受隧洞空间小的限制，在小隧洞一般采用小500mm的风筒。
而风筒直径较小，又会使通风系统的风阻较大，相关的匹配措施，是对风阻和漏风率有严格的要求，以保证通风实效。
1.3通风和水幕组合
在施工中增添水幕降尘器，使之与通风措施联合共用，可有效除尘。
为确保各个工序都能正常施工，必须加大除尘通风强度，以保证较短的时间里除尘达到标准要求。
在所操作的工程项目，要注意加大管理力度，保证风机正常运转，保证水幕发挥作用。
一般在隧洞开挖深入长度达到500m时，爆破后通风除尘时间控制在10～20min，即可达到除尘要求，施工人员就可以进洞施工。
当然随着隧洞长度的增加，所需的通风除尘时间也会增加。
当隧洞掘进长度达到1000m后，通风除尘时间要用到30～40min，才能接着下各阶段或下个工序的施工。
1.4增加通风机
随着隧洞深度增加，仅仅一个通风机就显得不够了。
为了提高除尘效果，保证规定时间能达到除尘标准，我们常根据工程实际和项目需要，增加通风机，例如在开挖到1000m后，再增加1台7.5KW的通风机，使整个通风设施的功率接近40KW，这样就保证了足够的功率，增强了风力，同时在施工过程中，经常对隧洞内的烟雾粉尘和其它有害气体等，进行测量，以便做出应变措施。
当测得烟尘、有害气体的浓度高于安全值的时候，就必须增加通风时间，并同时施加水幕，必要时延长通风时间达到50min以后，才允许施工人员进到隧洞工作，这就保证了施工安全，有效保护了员工健康。
2小断面长距离水工隧洞施工通风的设计与布置
2.1工程概况
某水利工程由取水枢纽、饮水线路、尾部调节水库等构成，其中水工隧洞全长5125m，开挖断面为3.0m×3.4m，隧洞洞身是比较完整的花岗岩和白云岩，如果使用钻爆破方法，隧洞施工过程中很容易受到地形限制，已有工作面平均控制长度为1279m，某工程单位承担2#竖井段单工作面控制长度1620km，竖井深度为108m，这是水利工程的重点也是难点。
2.2隧洞钻爆开挖方法
整个隧洞施工全断面开挖，机械设备处渣，使用自重为2.5t的电平机车运输到井底，垂直运输则采用绞车提升自制罐笼，罐笼四角使用4根固定绳固定，提升高度在40～108m，竖井渣土在井下直接装车，平洞出渣则在洞外装载机装卸，然后运输到指定渣土场。
为了确保运输安全，轨道中心线偏移隧洞中心线150mm。
按照不同的围岩结类别使用不同的施工方法，循环进尺一般是隧洞开挖宽度的0.6倍，该项目工程的隧洞开挖宽度为2.5m，则进尺为1.5m，钻孔为1.7m，这是钻机最佳深度范围。
由于本工程为小断面长距离隧洞，所以使用短进尺、多循环作业方式。
2.3通风散烟施工
通风效果直接影响到小断面长距离隧洞的施工效率，根据实际工作经验，隧洞洞施工最低风速大于0.15m/s，工作面的最小风速大于0.25m/s，隧洞、竖井工作面的最大风速为4m/s。
按照该隧洞工程的实际情况，考虑到工作人员的所需风量和爆破散烟的风量，经过设计，发现隧洞内的通风量不能少于45m3/min，通过压入式供风方式连续通风。
由于隧洞洞径尺寸比较小，所以隧洞的牵引车需要与通风管保持
20cm的安全距离，并最大限度布置直径最大的通风管。
该隧洞工程使用供风距离比较长的旋轴流式通风机，风机功率为22×2kW，供风量为240m3/min，风压320～680MPa，选择塑料柔性风管，风管悬挂在隧洞一侧墙壁上。
隧洞进尺为300m，开一级风机，300～500m开二级风机，超过500m则要打开两级风机。
隧洞掘进到700m后，由于沿途风量损失比较大，所以送到工作面的风量非常小，这时候使用串联的11kW轴流风机，每隔300m设置一台，由轴流风机补偿损失风量，这种供风方式不受到距离长度的限制。
在施工过程中，施工单位结合具体情况，总结出了长距离混合式分散供风方式，在距离工作面50m设置一台吸风机，吸风机随着开挖的工作面移动，隧洞爆破后立即开启风机，烟尘通过硬质风管洗出200m以后，关闭风机，然后开启所有供风风机，并从洞口吸收新鲜的空气，吸收时间为1h，完成隧洞排烟工作。
每一次通风结束以后，工作人员下井时，必须携带有毒有害气体检测仪器，如果发现空气质量不合格，则继续对隧洞进行通风，直到检测符合作业空气质量要求。
结束语
综上所述，小断面长距离隧洞施工中，受到地形影响隧洞爆破受到限制，同时开挖时因断面小，各工序难以平行作业，通风排烟时间长，因此严重影响到施工进度。
在实际施工过程中，要结合工程的具体情况，合理布置工程开挖进程，通风设备的配置和配比，安装时保证通风管“平、直、稳、紧”，减少风管接头，减少风量损失，同时做好降尘工作，加强个人防护及尘毒监测，合理利用高压风，加速废气排放，为搞好通风，必须配备责任心强、技术能力强的专业人员，落实责任，切实抓好通风系统的管理，从而提高整个电机运行效率及安全系数，控制整个隧洞工程安全生产及造价。
为类似工程及长大隧洞施工通风排烟问题的解决提供了一个新的解决途径。
参考文献：
[1]黄屾，赵引，任青文.多组结构面切割下水工隧洞关键块体可视化研究[J/OL].能源与环保，2018(03):40-43
[2]许韧初.小断面长距离水工隧洞施工通风浅析[J].水利天地，2012(12):38-40. 作者简介：
李春早：助理工程师、本科、1989年10月、3403231989****1734。
