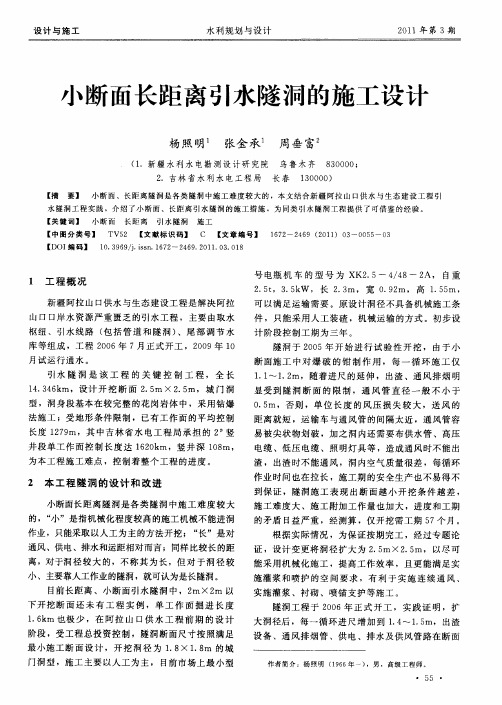

小断面长距离引水隧洞的施工设计_杨照明

试论引水隧洞小断面长距离的施工通风技术摘要：断面小、距离长是引水隧洞施工的特点，钻爆法、喷锚施工产生的烟尘、运输车辆排出的有害气体，无疑是影响隧洞施工人员及车辆行驶安全的最大隐患。

如何更高效率地排出洞内烟尘及有害气体，保证施工安全，使选择适用的通风方式及设备成为重点。

文章以某水电站引水工程为切入点，就施工通风技术的作业难点，以及具体的通风方案设计，做了细致的探讨研究，期望为各小断面长距离类型引水隧洞施工通风的有效实施，提供有益的参考和帮助。

关键词：引水隧洞；小断面；长距离；施工通风技术引言在隧洞施工中，通风技术是隧洞施工技术的一个重要环节，在设计通风系统时不仅要考虑如何将新鲜空气送至施工掌子面，还要重点考虑当排出洞内污风时，通风系统应达到的供风能力及受到的阻力和损失。

所以，为了能使通风达到理想效果，就要寻找行之有效的小断面长距离引水隧洞的施工通风技术，以解决相应的工程通风问题，提升整个隧洞工程的建设效率与安全。

因此本文以某一具体引水隧洞工程为示例，对其工程中隧洞施工通风技术的方案设计、实施方法与改进要点做逐一地阐述研究。

1小断面长距离引水隧洞施工难点1.1 小断面隧洞爆破施工小断面隧洞爆破施工是工程中的难点之一，这主要是由隧洞所在区域的地质条件比较复杂决定的。

爆破施工是隧洞掘进的前提和基础，如果控制不好会直接影响到工程的后期开展。

如果爆破效果不好或爆破没有达到要求，硬质围岩就会产生坍塌现象，影响后期施工，同时也威胁到工作人员的人身安全。

因此，必须要选择合适的爆破方法，保证爆破工程的质量，提高工程的经济效益。

1.2 小断面隧洞出碴隧洞出碴是隧洞爆破之后的一道工序，如果隧洞出碴工作没有做好，会影响到后期的施工。

过多的碴堆放在隧洞中占用大量的空间，会影响到其他项目的正常施工。

由于隧洞施工的地质条件不稳定，且隧洞工程的区域较小，因此大型的挖装机无法进入，导致出碴相对困难，如果仅仅依靠人力或者是小型机械则很难在短期内清理完毕。

小断面长距离引水隧洞施工技术应用研究本文主要分析的是一项跨流域、小断面、长距离的引水隧洞施工工程，主要是解决部分地区饮水资源严重C乏的引水工程，山曲水枢纽、引水的线路(主要包括管道和隧洞)以及调节水库等组成。

引水隧洞作为该工程的关键控制工程，全长约为10km，断面为2. 5mX 2. 5m，洞身段为完整的花岗岩体，采用钻爆法进行施工，根据施工现场的情况再投入相应的设备进行作业，以实现小断面长距离引水隧洞的施工完成。

1施工工期与工程特点1.1施工工期本工程施工工期山于距离较长，施工时间为36个月，工程比较紧，任务也比较重。

1.2施工工程特点本施工工程有以下三个特点:(1)断面比较小，距离比较长，通风困难，机械化作业的程度较低;(2)山于多段中地下有丰富的地下水，在施工时困难比较大; (3)山于距离比较长，施工时间较短，施工干扰严重，很难形成干扰作业等。

2本工程施工隧洞的施工设计与改进2.1基础性的隧洞施工设计小断面长距离隧洞是各类隧洞中施工难度比较大的一种施工隧洞，小断面对机械化程度比较高的施工机械不能够进洞进行作业，只能够采取人工开挖的方法为主，小机械化为辅。

长距离对通风、排水、供电、运输材料等方面都会造成一定的困难，这就会给作业带来相当大的难度，对施工设计也会带来一定的困难。

在长距离小断面的引水隧洞中，在2mX 2m以下的开挖断面并没有实例，距离在10km以上也比较少，对这种工程必须设计出合理的施工方案，以满足小断面长距离引水隧洞的施工方法。

山于施工时主要是以人工为主，许多建材的运输就需要采取运输工具进行机械运输，在初步设计时的施工工期为36个月。

引水隧洞在进行试验开挖时，山于小断面施工中对爆破的钳制作用，在每一循环施工仅为1.1——1.2m，随着施工的不断推进，对通风、排烟等方面明显会受到施工断面的限制，送风的距离比较短，运输车与通风管的间隔太近，通风管很容易被尖状物品划破，很容易造成危险，再加上隧洞内还需要高压电缆和低压电缆、照明灯具等，在通风时不能够出渣，在出渣时不能够进行通风，就会严重影响洞内的空气质量，随着循环作业的拉长，在施工期施工人员的安全生产就得不到保证。

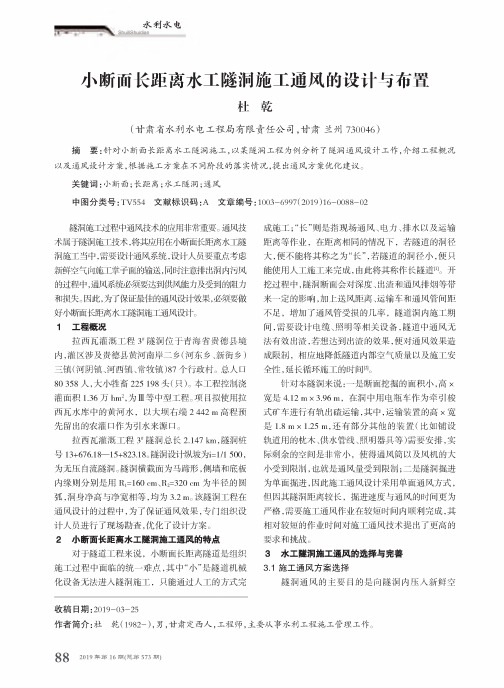

水利水电ShuiliShuidia n小断面长距离水工隧洞施工通风的设计与布置杜乾（甘肃省水利水电工程局有限责任公司，甘肃兰州730046）摘要：针对小断面长距离水工隧洞施工，以某隧洞工程为例分析了隧洞通风设计工作,介绍工程概况 以及通风设计方案，根据施工方案在不同阶段的落实情况，提出通风方案优化建议。

关键词：小断面；长距离；水工隧洞；通风中图分类号：TV554文献标识码:A 文章编号：1003-6997（2019）16-0088-02隧洞施工过程中通风技术的应用非常重要。

通风技术属于隧洞施工技术，将其应用在小断面长距离水工隧 洞施工当中，需要设计通风系统，设计人员要重点考虑 新鲜空气向施工掌子面的输送,同时注意排出洞内污风的过程中,通风系统必须要达到供风能力及受到的阻力 和损失。

因此，为了保证最佳的通风设计效果，必须要做 好小断面？巨离水工隧洞7S 通风设十。

1 工程概况拉西瓦灌溉工程3"隧洞位于青海省贵德县境内，灌区涉及贵德县黄河南岸二乡（河东乡、新街乡） 三镇（河阴镇、河西镇、常牧镇）87个行政村。

总人口80 358人，大小牲畜225 198头（只）。

本工程控制浇灌面积1.36万hm 2,为/等中型工程。

项目拟使用拉西瓦水库中的黄河水，以大坝右端2 442 m 高程预先留出的农灌口作为引水来源口。

拉西瓦灌溉工程3"隧洞总长2.147 km ,隧洞桩 号 13+676.18—15+823.18。

隧洞设W 坡为i =1/1 500, 为无压自流隧洞。

隧洞横截面为马蹄形,侧墙和底板内缘则分别是用R 1=160 cm 、R 2=320 cm 为半径的圆 弧,洞身净高与净宽相等，均为3.2 m 。

该隧洞工程在通风设计的过程中，为了保证通风效果，专门组织设 计人员进行了现场勘查,优化了设计方案。

2小断面长距离水工隧洞施工通风的特点对于隧道工程来说，小断面长距离隧道是组织施工过程中面临的统一难点，其中“小”是隧道机械 化设备无法进入隧洞施工，只能通过人工的方式完成施工;“长”则是指现场通风、电力、排水以及运输 距离等作业，在距离相同的情况下，若隧道的洞径大，便不能将其称之为“长”，若隧道的洞径小，便只 能使用人工施工来完成，由此将其称作长隧道819。
