发电机局部放电在线监测装置介绍

发电机局部放电在线监测电测法有哪些主要方法
发电机局部放电在线监测是一种用于检测和预测发电机绝缘系统状态的方法。

发电机局部放电是指在发电机绝缘系统中的局部存在放电现象，其主要表现为电弧放电和耦合放电。

局部放电对发电机的绝缘系统造成损害，并且可能导致机组故障。

1.UHF法（超高频法）：该方法通过检测绝缘系统中放电事件产生的超高频信号来进行监测。

超高频信号与放电强度和位置相关，可以通过无线传输进行监测。

2.TEV法（传导电压法）：该方法使用传导方式侦测并测量绝缘系统中的放电现象。

使用特殊传感器放置在绝缘系统的表面来检测放电过程中产生的传导电压。

3.VHF法（甚高频法）：该方法利用甚高频电磁波在绝缘系统中传播的特性来检测局部放电。

通过测量电磁波的功率和频率等指标来判断发电机绝缘系统的状态。

4.AE法（声发射法）：该方法利用发电机绝缘系统中放电现象产生的声波来进行监测。

通过检测和分析声波的特征来判断绝缘系统中可能存在的故障。

5.HFCT法（高频电流传感器法）：该方法使用高频电流传感器来检测绝缘系统中的局部放电现象。

通过检测绝缘系统中放电过程中产生的高频电流来进行监测和分析。

以上是主要的发电机局部放电在线监测方法。

通过采用这些方法，可以及时发现和预测发电机绝缘系统中的局部放电现象，为运维人员提供及时的故障预警和判断依据，以保障发电机的正常运行和延长设备寿命。

发电机局部放电在线监测电测法有哪些主要方法.txt我的人生有A 面也有B面，你的人生有S面也有B面。

失败不可怕，关键看是不是成功他妈。

现在的大学生太没素质了！过来拷毛片，居然用剪切！有空学风水去，死后占个好墓也算弥补了生前买不起好房的遗憾。

发电机局部放电在线监测电测法有哪些主要方法?发电机局部放电在线监测，目前以电测法的脉冲电流法(ERA)为主流方法。

根据检测装置响应带宽，发电机绝缘的局部放电装置可分为窄带检测装置和宽带检测装置，目前的检测设备普遍都采用宽带装置。

发电机在线局部放电监测的首要关键技术之一是如何取得故障信号，也即根据传感器而对应的检测技术。

根据发电机的局部放电在线检测传感器的型式和布置，主要有以下几种监测方法：(1)发电机中性点耦合射频监测法。

其理论原理是：当发电机内任何部位产生局部放电时，都会产生频率很宽的电磁波，而发电机内任何地方产生的相应的射频(Radio Frequency)电流会流过中性点接地线，因而局部放电的传感器可以选择在中性点接地线上，从而提取局部放电的电磁信号。

发电机主绝缘上的局部放电可以看作是一个点信号源，由局部放电所引起的电磁扰动在空间内产生的电磁波，由于发电机不同槽间电磁耦合比较弱，所以可以用传输线理论来分析脉冲在绕组中的传播，即绕组中的放电脉冲以一定的速度沿绕组传播。

根据这种理论，在发电机中性点处安装宽频电流互感器，就可以监测到局部放电高频放电波形，以监测发电机内部放电量及放电量变化。

射频监测法利用宽频带的高频电流传感器从发电机定子绕组中性线上拾取高频放电信号，以反映定子线圈内部放电现象。

这种监测法的优点是中性线对地电位低，高频CT传感器制作与安装相对容易；缺点是由于信号衰减厉害，对信号处理技术要求较高。

另外，不同大小的发电机，其槽间的电磁耦合差异较大，并不都是可以忽略的，故传输线理论分析有很大的误差，尤其对槽数多的大型水轮发电机。

(2)便携式电容耦合监测法。

瑞士制造发电机监视系统说明书MICAMAXX®master软件版本 V 1. 40德中（山东）电力技术有限公司目录目录 (1)1 版权说明 (2)2 供货范围 (2)3. MICAMAXX®master测量系统 (2)3.1介绍 (2)3.2 硬件模块 (3)3.2.1 局部放电测量 (6)3.2.2 端部绕组振动监测 (6)3.3 系统程序 (7)3.4 硬件说明 (9)3.4.1正视图 (10)3.4.2后视图 (10)4 软件安装和网络配置 (10)4.1软件安装 (10)4.2 网络配置 (10)4.2.1 网卡安装 (12)4.2.2传输控制协议TCP/ IP的安装 (12)4.2.3传输控制协议TCP/IP的设置 (14)5 基于浏览器的配置和数据采集 (16)5.1 管理和配置 (18)5.1.1系统综合参数的设置 (19)5.1.2 局部放电模块的设置 (23)5.1.3 OVM振动模块的设置 (28)5.1.4 AMF 模块的设置 (29)5.1.5 AUX 模块设置 (30)5.2 通过浏览器界面查看数据 (29)5.2.1 局部放电 (29)5.2.2 OVM振动检测 (32)5.2.3 AMF (33)5.2.4 AUX (33)5.2.5 综合参数的设置........................................................................ .33 5.2.6纪录文件.. (33)附录A 技术规格 (34)附录 B 自动生成报告的示例 (35)1.版权说明PD Tech Power Engineering AG 保证在使用提供的软件和硬件前提下，MICAMAXX®master 测量系统能够正常使用。

如果软件或硬件被第三方修改，济南德中电力技术有限公司和PD Tech Power Engineering AG不承担任何责任。

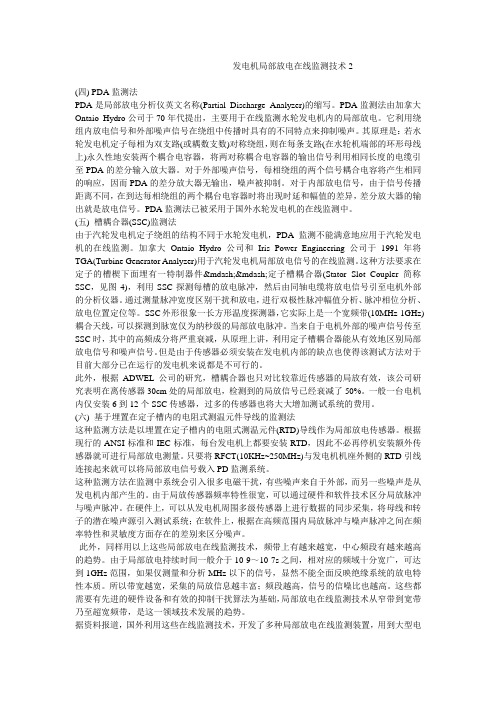

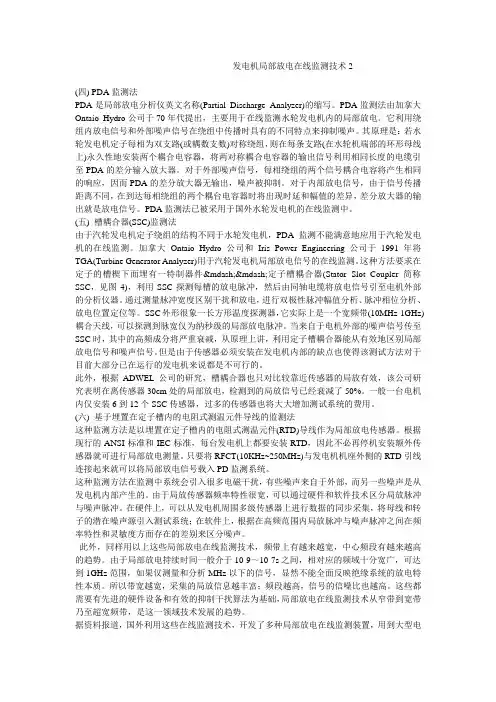

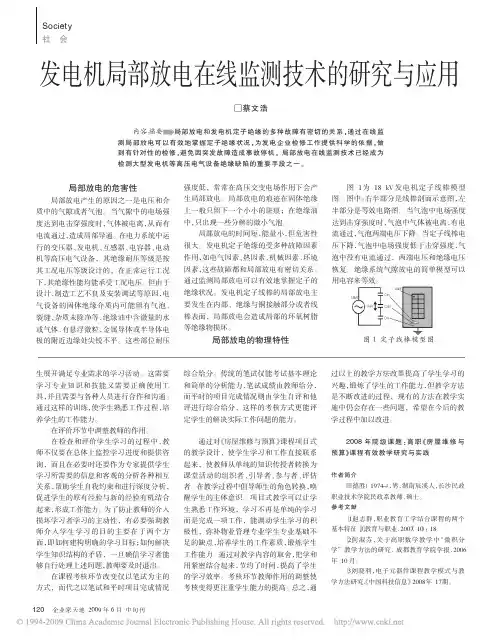

发电机局部放电在线监测技术2(四) PDA监测法PDA是局部放电分析仪英文名称(Partial Discharge Analyzer)的缩写。

PDA监测法由加拿大Ontaio Hydro公司于70年代提出，主要用于在线监测水轮发电机内的局部放电。

它利用绕组内放电信号和外部噪声信号在绕组中传播时具有的不同特点来抑制噪声。

其原理是：若水轮发电机定子每相为双支路(或耦数支数)对称绕组，则在每条支路(在水轮机端部的环形母线上)永久性地安装两个耦合电容器，将两对称耦合电容器的输出信号利用相同长度的电缆引至PDA的差分输入放大器。

对于外部噪声信号，每相绕组的两个信号耦合电容将产生相同的响应，因而PDA的差分放大器无输出，噪声被抑制。

对于内部放电信号，由于信号传播距离不同，在到达每相绕组的两个耦台电容器时将出现时延和幅值的差异，差分放大器的输出就是放电信号。

PDA监测法已被采用于国外水轮发电机的在线监测中。

(五) 槽耦合器(SSC)监测法由于汽轮发电机定子绕组的结构不同于水轮发电机，PDA监测不能满意地应用于汽轮发电机的在线监测。

加拿大Ontaio Hydro公司和Iris Power Engineering公司于1991年将TGA(Turbine Generator Analyzer)用于汽轮发电机局部放电信号的在线监测。

这种方法要求在定子的槽楔下面埋有一特制器件——定子槽耦合器(Stator Slot Coupler简称SSC，见图4)，利用SSC探测每槽的放电脉冲，然后由同轴电缆将放电信号引至电机外部的分析仪器。

通过测量脉冲宽度区别干扰和放电，进行双极性脉冲幅值分析、脉冲相位分析、放电位置定位等。

SSC外形很象一长方形温度探测器，它实际上是一个宽频带(10MHz-1GHz)耦合天线，可以探测到脉宽仅为纳秒级的局部放电脉冲。

当来自于电机外部的噪声信号传至SSC时，其中的高频成分将严重衰减，从原理上讲，利用定子槽耦合器能从有效地区别局部放电信号和噪声信号。

POWERBusTrac™Continuous On-Line Partial Discharge Monitoring for T urbine Generators局放监测仪B u s T r a c ™汽轮发电机局部放电持续在线监测装置动与连续局放测量的经济型仪器，它也能用于开关定子绕组持续在线局部放电监测：应用：ＢｕｓＴｒａｃ　是为电动机和汽轮发电机定子绕组提供自设备的监测，尽管电动机和汽轮发电机有着可靠性所采集数据进行细节检查。

该仪器使用了与ＴＧＡ BusTrac 是Iris 多年开发在线局部放电测量系统经验的成果，这些测试系统应用于水力发电机，高压电动机与汽轮发电机。

与老一代产品一样，BusTrac 具有独特的设计，可以克服在大部分发电厂中都存在的典型的电干扰。

这确保了可靠性与测试结果的再现性，并避免出现错误指示。

电厂的专业维护人员在接受我们富有经验的技术人员为之提供的　2 天的训练课程之后，就能自如地解读测试数据了。

由于该仪器与前几代TGA 技术的产品完全兼容，维护人员可以使用同类电机之前已经安装耦合器的电厂只要把该仪器连接到现装。

这并不需要发电机停机运行，而且安装只限于为监视器提供电源，设置警报输出选项以及与本地 BusTrac 技术的新用户必须在机组停机或开关设备停运时先永久性地安装 80pF 电容耦合器。

BusTrac 提供了一个终端箱，其中包括一个允许连续监控多达6对耦合器的多路转接器。

该仪器可以设置运行于2 种模式：1. ＢｕｓＴｒａｃ可以通过面板上按键来触发，或通过远程计算机来触发。

该计算机安装和运行　ＴｒａｃＣｏｎ　软件，用来对ＢｕｓＴｒａｃ进行整定和通讯。

测试结果可以利用我们的ＰＤＶｉｅｗ　和AdvanceView 显示并进行趋势分析。

2. ＢｕｓＴｒａｃ每小时连续收集几次数据，并把最大局放值（Qmax ）和局放量　(NQN)结果存档，这些结果对于趋势分析和与相似的电机比较是很重要的。

发电机局部放电在线监测装置介绍发电机局部放电在线监测装置是一种用于检测和监测发电机中局部放电现象的设备。

发电机作为电力系统的核心设备，其安全运行对电网的稳定运行至关重要。

局部放电是发电机中常见的故障形式之一，如果不及时监测和处理，会引发设备损坏、停机甚至事故。

传感器是发电机局部放电在线监测装置的核心部件，用于感应发电机中的电场和电磁波信号，将其转换成电信号输入到信号转换电路中。

传感器一般采用高频电容式或电场传感器，通过放置在发电机的关键位置，可以准确感应到发电机中的局部放电现象。

信号转换电路将传感器输入的电信号进行放大、滤波等处理，使其能够适应后续的数据处理和分析。

信号转换电路一般包括前置放大器、滤波器、模数转换器等电路。

数据处理单元是发电机局部放电在线监测装置的智能化核心，负责对传感器和信号转换电路输出的数据进行处理、分析和判别。

数据处理单元一般采用高性能的数字信号处理器，具备强大的计算和判别能力。

其通过数据挖掘、机器学习等算法，可以对发电机中可能存在的局部放电进行准确和可靠的检测。

显示控制单元负责将数据处理单元处理的结果进行显示和控制。

显示控制单元一般采用液晶显示屏或者触摸屏形式，可以方便地显示发电机中的局部放电情况，并提供操作界面供工作人员使用。

此外，显示控制单元还可以与发电机的监控系统进行联动，实现对发电机的自动控制和故障处理。

发电机局部放电在线监测装置的工作原理是基于局部放电现象产生的电场和电磁波信号的特点。

当发电机中存在局部放电时，局部放电的电场和电磁波信号会通过传感器感应，并通过信号转换电路转换成电信号输入到数据处理单元中。

数据处理单元会对输入的电信号进行处理和分析，通过特定的算法进行局部放电的检测和判别，并将结果通过显示控制单元展示给工作人员。

发电机局部放电在线监测装置的优点是可以实时监测发电机中的局部放电现象，并提供准确、可靠的检测结果。

通过监测局部放电现象，可以及时发现和处理发电机中的故障，避免设备损坏和事故的发生。
