高层住宅给水排水管道施工设计方案一、设计背景和要求在高层住宅建设中，给水排水管道的施工设计至关重要。
设计方案需要确保高楼居民正常的生活用水需求和排水系统的顺畅运行，并兼顾工程安全和节能环保的要求。
本设计方案主要围绕以下几个方面展开。
二、设计内容和方法1. 给水管道设计（1）管道布置：根据高层住宅的平面布局和结构特点，合理布置主干管道和分支管道，确保每个房屋的用水点距离插座不远，减少水流阻力。
（2）管道材料：选择耐压、耐腐蚀的材料，如镀锌钢管、塑料管等。
根据实际需要，采用热熔、环氧栓固等连接方式，确保管道的密封性和稳固性。
（3）消防给水：为高层住宅设计合理的消防给水系统，配置消防栓和喷淋系统，满足消防安全的要求。
（4）节水设计：通过设置水表、水泵变频器等措施，实现用水的精确计量和节约。
2. 排水管道设计（1）管道布置：根据高层住宅的平面布局和结构特点，合理布置主管道、支管道和下水道，在确保排水畅通的前提下，最大限度减少管道长度和弯头数量。
（2）排水系统：采用负压排水系统或重力排水系统，根据具体情况选择各种设备如隔水垂直管、逆止阀、拖槽等，确保排水畅通。
（3）防水设计：在厕所、厨房等易渗漏场所采用相应的防水措施，如防水地板、防水涂料等，保护楼板和邻近住户。
（4）储污系统：设置合适的储污设备和处理系统，保证排放到下水道的污水质量符合国家标准。
（5）噪音控制：通过合理设计管道支架、添加消音器、设置隔音材料等方式，减少排水系统运行时的噪音污染。
三、施工注意事项1. 施工前的准备工作：确定施工方案、开展勘测、制定施工图纸，并配备必要的工程设备和施工人员。
2. 安全措施：施工过程中要加强安全监控，采取必要的防护措施，确保施工人员的安全。
3. 质量管理：加强施工过程的质量把控，保证管道连接的牢固性和管道的密封性。
4. 环境保护：在施工现场设置防尘、防震、防火措施，避免对周围环境的污染和破坏。
5. 合理施工顺序：按照施工进度安排，保证每个环节的合理衔接，确保施工顺利进行。
给水排水管道布置设计规范建筑给排水管道布局设计标准一、建筑给排水管道的平面图及竖向布局应依据工厂地貌、厂区建筑平面图、设备(单元)的需水量和排放量、冻土层深层、水文地质状况和管道材质明确。
二、生产制造与生活给水管网布局应考虑供水安全、经济发展有效等要求，可选用枝状给水管网、环状给水管网或两者相结合的方式;消防给水管网布局应合乎现行标准国家行业标准《石油化工企业设计防火规范》GB50160和《建筑设计防火规范》GB50016的相关要求。
三、厂区内生产制造、日常生活建筑给排水主干管，宜挨近需水量及排放量很大的设备(单元)布局。
四、户外建筑给排水管道宜埋地敷设;运输易堆积物质、有危害物质及其腐蚀物质的管道不适合埋地敷设，当不可以防止埋地时，应采用防腐蚀、防渗对策。
建筑给排水管道不可与运输易燃性、易燃或有危害的液体或气体的管道同管沟敷设。
五、建筑给排水管道不适合在车行道下纵向敷设，宜各自相对性集中化布局在道路一边或两边人行横道下和绿化带下;带有易燃液体的生产制造污水干管不可纵向敷设于车行道下和加工工艺管廊下。
六、消防给水管道及雨水管道宜挨近道路布局。
七、户外埋地建筑给排水管道与别的管道、管线、建(构)筑物的最少净距应考虑管道工程施工、安装、维修的要求，并宜合乎表1和表2的要求。
表1给水管道与别的管道、管线、建(构)物的最少净距(m)八、埋地管道接口法兰、卡箍及紧固件应安装在检查井或管沟内，当直埋在土壤层中时应做防腐蚀解决。
九、日常生活给水管道与污水管道或运输有危害液体管道交叉敷设时，日常生活给水管道应敷设在上面，且在交接处3m范畴内不可有管道接头。
当日常生活给水管道布局在下面时，应采用防污染对策。
十、重力流管道由缓坡变成陡坡处，其管径可依据水力计算减少，但不可超出2级，并不可低于相对物质的最少管径。
十一、管道的埋设深层，应依据管材特性、外界载荷、冰冻状况和土壤层特性、抗浮要求明确。
给水管道应埋设在冰冻线以内，排水管道宜埋设在冰冻线以内，并应合乎下述要求:1机动车道下的金属管道填土深层不适合低于0.7m，非金属管道填土深层不适合低于0.8m。
-*给水排水管道敷设规范及要求（整理的很全面）1给水管道的敷设及管材室内给水管道的敷设、布置应严格按照建筑给排水设计规范（G B-50015-2003 ）的要求进行，建筑室内管道布置和敷设原则如下：（1）室内生活给水管道宜布置成枝状管网，单向供水。
（2）室内给水管道不应穿越变配电房、电梯机房、通信机房、大中型计算机房、计算机网络中心、音像库房等遇水会损坏设备和引发事故的房间，并应避免在生产设备上方通过。
室内给水管道的布置，不得妨碍生产操作、交通运输和建筑物的使用。
（3）室内给水管道不得布置在遇水会引起燃烧、爆炸的原料、产品和设备的上面。
（4）埋地敷设的给水管应避免布置在可能受重物压坏处。
管道不得穿越生产设备基础，在特殊情况下必须穿越时，应采取有效的保护措施。
（5）给水管道不得敷设在烟道、风道、电梯井内、排水沟内。
给水管道不宜穿越橱窗、壁柜、给水管道不得穿过大便槽和小便槽，且立管离大、小便槽端部不得小于 0.5m 。
（6）给水管道不宜穿越伸缩缝、沉降缝、变形缝。
如必须穿越时，应设置补偿管道伸缩和剪切变形的装置。
（7）塑料给水管道在室内宜暗设。
明设时立管应布置在不易受撞击处，如不能避免时，应在管外加保护措施。
塑料给水管道不得与水加热器或热水炉直接连接，应有不小于0.4m 的金属管段过渡。
（8）室内给水管道上的各种阀门，宜装设在便于检修和便于操作的位置。
（9）建筑物内埋地敷设的生活给水管与排水管之间的最小净距，平行埋设时不应小于 0.5m ；交叉埋设时不应小于 0.15m ，且给水管道应在排水管的上面。
（10）给水管的伸缩补偿装置，应按直线长度、管材的线膨胀系数、环境温度和管内水温的变化、管道节点的允许位移量等因素经计算确定。
应尽量利用管道自身的折角补偿温度变形。
（11）当给水管道结露会影响环境，引起装饰、物品等受损害时，给水管道应作防结露保冷层，防结露保冷层的计算和构造，按现行的《设备及管道保冷技术通则》执行。
高层住宅给排水管道施工布置方案一、引言随着城市的快速发展和人口的增加，高层住宅的建设成为了现代都市的重要组成部分。
其中，给排水管道的施工布置方案直接影响着住宅的舒适性、环境卫生以及住户生活质量。
因此，合理的给排水管道施工布置方案的设计和实施，显得尤为重要。
二、施工布置原则1. 安全性原则：保证给排水管道施工布置符合相关的安全规范和标准，确保住户的人身安全。
2. 规划性原则：根据住宅的实际情况、结构和设计要求，合理规划给排水管道的布置，以确保管道的连续性和流畅性。
3. 环保性原则：采用环保材料，减少施工过程中对环境的污染，并合理选择给排水管道的回收和处理方案。
三、施工布置方案1. 给水管道布置方案：（1）主干给水管道：主干给水管道应沿住宅楼的竖向分布，在楼梯间或者隔离墙内设置，避免暴露于室外环境。
（2）分支给水管道：分支给水管道应根据住户用水需求，合理布置在每个楼层的水点附近，以保证供水的及时性和便捷性。
2. 排水管道布置方案：（1）主干排水管道：主干排水管道应沿住宅楼的竖向分布，尽量设置在住户使用区域外侧，确保排水流畅且避免噪音对住户的干扰。
（2）分支排水管道：分支排水管道应根据住户的需求布置在每个楼层，与分户排水管道连接，同时考虑管道的维修和检修方便性。
3. 消防给水管道布置方案：（1）消防给水管道应设置在住宅楼的竖井内，保持与公共消防设施的联通，并满足消防供水的需要。
（2）消防给水管道与主干给水管道之间应设置防止倒流装置，以确保水质的安全。
4. 维修通道和防水层：（1）施工布置中应留出维修通道，方便今后对给排水管道进行检修和维护。
（2）给排水管道的施工布置应妥善设置防水层，避免因管道渗漏或破裂导致的楼层漏水问题。
四、材料选择1. 给水管道材料的选择应符合国家相关的标准要求，常用的材料有PVC管、钢管和铜管等。
2. 排水管道材料可以选择PVC管、铸铁管等，应根据施工布置的具体情况和环境要求进行选择。
高层建筑给水排水工程毕业设计指导书一、毕业设计目的毕业设计是在本科生学完教学计划所规定的全部课程后进行的最重要的也是最后一个实践性教学环节。
它可以使学生综合运用和深化所学的理论知识，并且较系统地、完整地将所学的专业知识应用于实际、培养学生独立分析与解决实际问题的能力。
使其受到工程师的基本训练。
它还能使学生，初步掌握专业工程设计的内容、基本要求、计算方法、设计步骤、绘图能力与某些技巧，为毕业后的专业工作奠定必要的基础。
毕业设计又是以前各教学环节的继续、深化、总结与检验提高的过程，其效果将直接影响毕业生的质量。
二、毕业设计范围高层建筑给水排水工程毕业设计范围包括：建筑内部给水、排水、热水、消防，建筑外部给水、排水、消防及水处理设备的方案选择、技术经济分析、工艺设计计算、施工图设计、工程概算等，还包括自选或指定专题设计内容。
三、毕业设计步骤及各项内容具体要求首先要熟悉原始资料，阅读有关规范、规定、参考书籍及资料。
然后按如下大致步骤进行。
（一）方案选择及确定1、建筑内部的给水、热水、消防系统的给水方式，均应提出两个方案。
尽可能的参考近年建设及运行经验，进行技术经济比较后，选择较优的系统方案。
并应充分考虑利用城市提供的供水压力，建筑供水分区数、位置，加压方式等需做仔细分析。
热水系统的给水方式包括合理的选择并确定热媒种类，加热方式，热水循环范围、循环方式、管路布置型式等。
消防系统，应选正确选定水枪、水龙带规格，如设置小喷枪。
需同时选定规格。
同时，按自动喷水灭火的场所不同选出喷头规格，然后进行消火栓及喷头的布置。
消防系统分区及给水方式，在技术经济方面影响很大，需做认真分析讲座。
结合国情，力求先进。
建筑内部的排水体制，应结合建筑性质，特点选择，污废水的处理程度应符合国家有关规范规定，确定雨水排除方式。
2、设备及管线布置、绘制系统图按照已确定的方案及管线布置原则给水热水、消防、排水需同时进行，并做好各专业间的协调。

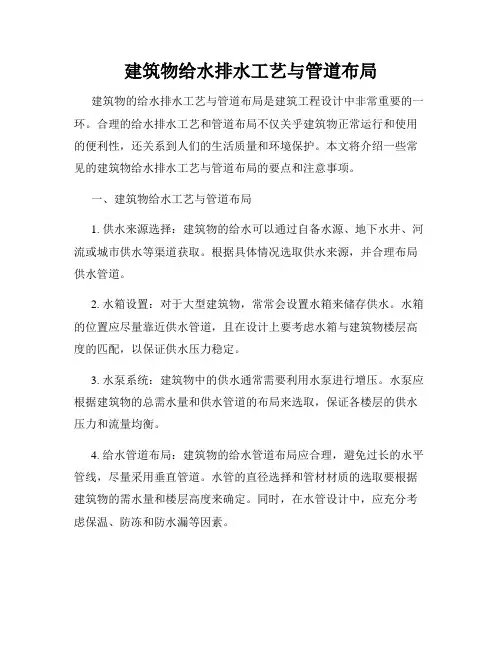

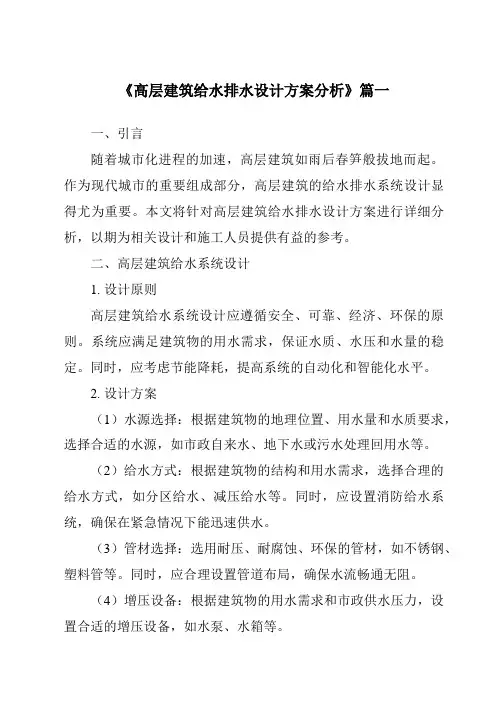

建筑物给水排水工艺与管道布局建筑物的给水排水工艺与管道布局是建筑工程设计中非常重要的一环。
合理的给水排水工艺和管道布局不仅关乎建筑物正常运行和使用的便利性，还关系到人们的生活质量和环境保护。
本文将介绍一些常见的建筑物给水排水工艺与管道布局的要点和注意事项。
一、建筑物给水工艺与管道布局1. 供水来源选择：建筑物的给水可以通过自备水源、地下水井、河流或城市供水等渠道获取。
根据具体情况选取供水来源，并合理布局供水管道。
2. 水箱设置：对于大型建筑物，常常会设置水箱来储存供水。
水箱的位置应尽量靠近供水管道，且在设计上要考虑水箱与建筑物楼层高度的匹配，以保证供水压力稳定。
3. 水泵系统：建筑物中的供水通常需要利用水泵进行增压。
水泵应根据建筑物的总需水量和供水管道的布局来选取，保证各楼层的供水压力和流量均衡。
4. 给水管道布局：建筑物的给水管道布局应合理，避免过长的水平管线，尽量采用垂直管道。
水管的直径选择和管材材质的选取要根据建筑物的需水量和楼层高度来确定。
同时，在水管设计中，应充分考虑保温、防冻和防水漏等因素。
5. 管道分支与连接：给水管道在布局时需要根据建筑物的用水功能分配不同的分支管道，包括卫生间、厨房、花洒等。
管道连接应密封可靠，避免漏水。
二、建筑物排水工艺与管道布局1. 污水排放点：建筑物的排水点主要包括卫生间、厨房、地下室等。
在设计时需要合理确定排水点的位置，并确保排水点到排污管道的布局顺畅。
2. 排水管道布局：建筑物的排水管道布局要考虑建筑物的结构特点和功能需求。
排水管道的走向应尽量垂直，避免水平延伸过长，以确保排水流速和排气效果。
排水管道的直径选择应根据排水量和需要考虑的防堵、清洁等因素来确定。
3. 排水系统设备：建筑物的排水系统常包括地漏、马桶、洗手盆等设备，这些设备的连接与布局要保证排水顺畅。
同时，在建筑物排水系统中，还应设置适当的排气装置，防止管道积气和冲压现象的发生。
4. 雨水排放：建筑物的雨水排放通常需要设置雨水管道和排水设备，用于收集和排放建筑物屋面和其他区域的雨水。
1 引言随着社会的不断发展和进步,人们对高层建筑的需求日益增多,所以越来愈多的人从事高层建筑设计。
因此想在毕业后可以尽快适应建筑给排水行业的发展,并将自己在大学中所学的给水排水专业知识应用到实际中去,所以我在毕设阶段选择了高层住宅建筑给排水系统设计。
在高层建筑和一般多层建筑和低层建筑给排水设计中，基本理论依据和计算方法相同，但由于高层建筑的某些特点如建筑层数多、建筑高度大、建筑功能广、建筑结构复杂，和它所受的外界条件的影响等，高层建筑给排水设备同一时间使用的人数多，所以瞬时的给水量和排水量较大，因此对给排水设备的要求较高，在技术深度和广度上，高层建筑给排水设计要求都远远超过了低层建筑物的给排水的设计要求。
要结合实际情况选择经济合理的给水排水系统形式，同时要考虑排气管道的通气问题，要满足排水顺畅、管理维护方便、供水可靠安全。
高层建筑给排水设计主要有如下的特点：（1）高层建筑相比低层建筑而言、高度较大。
在给排水设备的日常使用中会在给水系统和热水系统中产生很大的静水压力，所以为了使给水管道及配件不被损坏，需要对给水系统和热水系统进行合理的竖向分区，可以的话加上减压设备和水箱，使系统良好运行。
（2）高层建筑的功能复杂，发生火灾的可能性大，火灾后蔓延迅速，人员疏散及扑救较为困难。
因此，必须选择安全可靠的室内消防给水系统，满足各类消防的要求。
此外，应该保证消防初期的水源充足，争取在火灾初期消灭危险，防止发生更大的火灾。
（3）高层建筑中，由于室内设备和管道种类多、管线长，噪声源和震源也多，所以给防噪声和防震带来了很大难度，必须考虑管道的防噪声、防沉降、防震、防水锤、防管道伸缩变位、防压力过高等技术措施。
除此之外还应该保证管道不漏水，管道铺设不能损坏建筑结构及装饰，使系统安全运行。
2 工程概况2.1 工程概况本建筑为某高层住宅楼工程，地上19层，地下一层，建筑物总高度55.10m，为二类高层建筑，耐火等级为二级。
建筑设计中的给水排水规范要求在建筑设计中，给水排水是一个重要的方面，它涉及到建筑物内部的供水和排水系统。
为了保证建筑物的安全和舒适性，给水排水规范要求必须得到满足。
一、给水系统规范要求在建筑设计中，给水系统规范要求主要包括以下几个方面：1. 水质要求：给水系统的水质应符合卫生标准，保证饮用水的卫生安全。
这些要求可以包括水源的选择、水质的处理和消毒等。
2. 设备要求：给水系统中的设备，如水泵、水箱等应符合国家相关标准，保证其可靠性和安全性。
同时，设备的布置和维护也要符合规范要求。
3. 供水压力要求：建筑物内的供水系统应能够满足正常使用水压的要求。
不同用途的供水点，如洗手间、厨房等，其供水压力应符合相应的规范要求。
4. 防止污染要求：给水系统中应设置相应的防污染装置，以防止外界杂质和污染物进入供水管道。
同时，需要定期对给水设备和管道进行清洁和维护。
二、排水系统规范要求在建筑设计中，排水系统规范要求主要包括以下几个方面：1. 排水管道布置要求：排水管道的布置应满足建筑物内部各个功能区域的排水要求，保证排水的顺畅和稳定。
2. 排水垂直管要求：排水垂直管应符合相关规范的要求，包括直径、材质、安装方式等。
同时，需要设置排气装置，以保证排水的正常进行。
3. 排水水平管要求：排水水平管的布置和坡度应符合规范要求，以保证排水的畅通和防止积水。
4. 排水设备要求：排水设备，如下水道、化粪池等，应符合相关标准要求，同时需要定期清理和维护，以确保其正常运行。
5. 排水防臭要求：排水系统中应设置相应的防臭装置，以减少恶臭气体的排放，保持室内空气的清新。
三、建筑设计中的其他要求除了给水排水规范要求外，建筑设计中还应注意以下几个方面：1. 防火要求：建筑物的给水排水系统应设有相应的防火措施，以保证火灾时的安全疏散和灭火。
2. 隔音要求：给水排水系统中的管道应采用隔音材料，以减少水流和冲击声，提供舒适的室内环境。
3. 环保要求：给水排水系统的设计应注重节约用水和减少污水排放。
《高层建筑给水排水系统施工方案（设备选型与布置）》一、项目背景随着城市化进程的不断推进，高层建筑如雨后春笋般涌现。
高层建筑的给水排水系统是其重要的组成部分，直接关系到建筑物的正常使用和居民的生活质量。
本项目为一座[具体名称]高层建筑，总建筑面积为[X]平方米，地上[X]层，地下[X]层。
为了确保该建筑的给水排水系统安全、可靠、高效地运行，特制定本施工方案。
二、施工目标1. 按照国家相关规范和标准，完成高层建筑给水排水系统的施工，确保系统运行稳定、安全。
2. 合理选型和布置设备，提高系统的效率和节能性。
3. 在规定的时间内完成施工任务，确保项目按时交付使用。
4. 严格控制施工质量，确保给水排水系统无渗漏、无堵塞等质量问题。
5. 加强安全管理，确保施工过程中无安全事故发生。
三、施工步骤（一）施工准备1. 熟悉施工图纸和相关规范，了解给水排水系统的设计要求和施工工艺。
2. 编制施工组织设计和施工方案，明确施工流程和质量控制要点。
3. 组织施工人员进行技术交底和安全培训，提高施工人员的技术水平和安全意识。
4. 准备施工所需的材料、设备和工具，确保材料和设备的质量符合要求。
（二）管道安装1. 给水管道安装（1）根据设计要求，确定给水管道的走向和位置，进行管道支架的安装。
（2）采用热熔连接或机械连接的方式，将给水管道连接起来。
连接时应确保管道接口的密封性和牢固性。
（3）安装给水阀门、水表等附件，确保附件的安装位置正确、操作方便。
（4）进行给水管道的压力试验，试验压力为工作压力的 1.5 倍，稳压 1 小时，压力降不超过 0.05MPa 为合格。
2. 排水管道安装（1）根据设计要求，确定排水管道的走向和位置，进行管道支架的安装。
（2）采用承插连接或橡胶圈连接的方式，将排水管道连接起来。
连接时应确保管道接口的密封性和牢固性。
（3）安装排水检查井、地漏等附件，确保附件的安装位置正确、排水畅通。
（4）进行排水管道的通球试验，通球直径不小于排水管道管径的 2/3，通球率达到 100%为合格。
给水排水管道敷设规及要求（整理的很全面）1 给水管道的敷设及管材室给水管道的敷设、布置应严格按照建筑给排水设计规（GB-50015-2003）的要求进行，建筑室管道布置和敷设原则如下：（1）室生活给水管道宜布置成枝状管网，单向供水。
（2）室给水管道不应穿越变配电房、电梯机房、通信机房、大中型计算机房、计算机网络中心、音像库房等遇水会损坏设备和引发事故的房间，并应避免在生产设备上方通过。
室给水管道的布置，不得妨碍生产操作、交通运输和建筑物的使用。
（3）室给水管道不得布置在遇水会引起燃烧、爆炸的原料、产品和设备的上面。
（4）埋地敷设的给水管应避免布置在可能受重物压坏处。
管道不得穿越生产设备基础，在特殊情况下必须穿越时，应采取有效的保护措施。
（5）给水管道不得敷设在烟道、风道、电梯井、排水沟。
给水管道不宜穿越橱窗、壁柜、给水管道不得穿过大便槽和小便槽，且立管离大、小便槽端部不得小于0.5m。
（6）给水管道不宜穿越伸缩缝、沉降缝、变形缝。
如必须穿越时，应设置补偿管道伸缩和剪切变形的装置。
（7）塑料给水管道在室宜暗设。
明设时立管应布置在不易受撞击处，如不能避免时，应在管外加保护措施。
塑料给水管道不得与水加热器或热水炉直接连接，应有不小于0.4m的金属管段过渡。
（8）室给水管道上的各种阀门，宜装设在便于检修和便于操作的位置。
（9）建筑物埋地敷设的生活给水管与排水管之间的最小净距，平行埋设时不应小于0.5m；交叉埋设时不应小于0.15m，且给水管道应在排水管的上面。
（10）给水管的伸缩补偿装置，应按直线长度、管材的线膨胀系数、环境温度和管水温的变化、管道节点的允许位移量等因素经计算确定。
应尽量利用管道自身的折角补偿温度变形。
（11）当给水管道结露会影响环境，引起装饰、物品等受损害时，给水管道应作防结露保冷层，防结露保冷层的计算和构造，按现行的《设备及管道保冷技术通则》执行。
（12）给水管道暗设时，应符合下列要求：○1不得直接敷设在建筑物结构层；○2干管和立管应敷设在吊顶、管井、管窿，支管宜敷设在楼（地）面的找平层或沿墙敷设在管槽；○3敷设在找平层或管槽的给水支管的外径不宜大于25mm；○4敷设在找平层或管槽的给水管管材宜采用塑料、金属与塑料复合管材或耐腐蚀的金属管材；○5敷设在找平层或管槽的管材，如采用卡套式或卡环式接口连接的管材，宜采用分水器向各卫生器具配水，中途不得有连接配件，两端接口应明露。
地面宜有管道位置的临时标识。
（13）给水管道应避免穿越人防地下室，必须穿越时应按人防工程要求设置防暴阀门。
（14）需要泄空的给水管道，其横管宜设有0.002～0.005的坡度坡向泄水装置。
（15）给水管道穿越下列部位或接管时，应设置防水套管：○1穿越地下室或地下构筑物的外墙处；○2穿越屋面处；注：有可靠的防水措施时，可不设套管。
○3穿越钢筋混凝土水池（箱）的壁板或地板连接管道时。
（16）明设的给水立管穿越楼板时，应采用防水措施。
（17）在室外明设的给水管道，应避免受直接照射，塑料给水管还应有有效保护措施；在冻结地区应作保温层，保温层的外壳，应密封防渗。
（18）敷设在有可能冻结的房间、地下室及管径、管沟等地方的给水管道应有防冻措施。
本工程项目中的给水管道设计采用住宅给水配水管找平层敷设，低于找平层0.03米，其余均为梁板底敷设。
给水管选用原则：1．给水系统采用的管材和管件，应符合现行产品标准的要求。
管道和管件的工作压力不得大于产品标准标称的允许工作压力。
2．埋地给水管道采用的管材，应具有耐腐蚀和能承受相应地面荷载能力。
可采用塑料给水管、有衬里的铸铁给水管、经可靠防腐处理的钢管。
3．室的给水管道，应选用耐腐蚀和安装连接方便可靠的管材，可采用塑料给水管、塑料和金属复合管、铜管、不锈钢管及经可靠防腐处理的钢管。
4．给水管道上使用的各类阀门的材质，应耐腐蚀和耐压。
根据管径大小和所承受压力的等级及使用温度，可采用全铜、全不锈钢、铁壳铜心和全塑阀门等。
考虑到塑料管的水力的优点：○1水力条件好；○2耐腐蚀；○3成本低;○4质轻；○5施工方便.生活给水的管材均选用PP-R塑料管材。
2 建筑排水系统设计说明2.1 系统的组成建筑部的污废水排水系统应能满足以下三个基本要求：（1）首先，系统能迅速畅通地将污废水排到室外；（2）其次，排水管道系统的气压稳定，有毒有害气体不进入室，保持室良好的环境卫生；（3）第三、管线布置合理，简短顺直，工程造价低。
为满足上述要求，建筑部污废水排水系统的组成有：卫生器具和生产设备受水器、排水管道（排水管、横支管、立管、埋地干管和排出管）、清通设备（清扫口、检查口）、提升设备、污水局部处理设备（化粪池、隔油池）、通气系统。
污废水排水系统通气的好坏直接影响着排水系统的正常使用，按系统通气方式，建筑部污废水排水系统分为单立管排水系统、双立管排水系统和三立管排水系统。
见表2-2。
表2-22.2 系统的选择建筑部排水系统是将建筑部人们在日常生活和工业生产中使用过的水收集起来及时排到室外。
建筑部排水系统计算的目的是确定排水管网各管段的管径、横向管道的坡度和通气管的管径，以及各控制点的标高和排水管件的组合形式。
建筑部排水体制分分流制和合流制两种，在确定建筑部排水体制和设置建筑部排水系统时主要考虑下列因素：1、污废水的性质根据污废水中所含污染物的种类，确定是合流还是分流。
如当两种生产污水合流会产生有害气体和其它物质时应该分流，与生活污水性质相似的屠宰、食品工厂污水可以和生活污水合流排水。
不含有机物只含泥砂矿物质的工业废水可排入雨水排水系统。
2、污废水污染程度同类型污染物，但浓度不同的两种污水宜分流排除，既有利于轻污染废水的回收利用，又有利于重污染废水的处理。
3、室外排水系统建筑部排水最终要排入室外排水系统。
室外排水体制是指污水和雨水的分流与合流；室排水体制是指污水与废水的分流与合流。
当室外只有雨水管道时，室宜分流；当室外有污水管网和污水厂时，室宜合流。
4、污废水综合利用的可能性和处理要求工业废水中含有大量污染物质，其中含有能回收利用的贵重工业原料。
为减少环境污染，变废为宝，室排水系统宜清浊分流，分质分流，否则会影响回收价值和处理效果。
本设计工程项目中的排水点包括办公楼卫生间的污水排放以及20～21层宾馆的污水排放，由于该建筑的主要用途为办公楼，其使用性质对卫生标准要求不高，而且其排水不像公共饮食业厨房那样含有大量油脂的洗涤废水，生活废水不必回收利用，故采用污废合流制，地下室消防泵和自动喷淋泵房的排水方式采用设置排水暗沟汇集至集水池，再由污水提升泵提升排入室外检查井。
排水立管设置伸顶通气，立管向上延伸，穿出屋顶与大气相通，并设置专用通气立管和结合通气管进行通气，更有利于污废水的顺利排出。
设计排水原理图见附图。
2.3 排水管道的布置及管材查建筑给水排水设计规（GB50015-2003），排水管道的布置应遵循以下原则：1．自卫生器具至排出管的距离应最短，管道转管应最少。
2．排水立管宜靠近排水量最大的排水点。
3．架空管道不得敷设在对生产工艺或卫生有特殊要求的生产厂房，以及仪器和贵重商品仓库、通风小室、变配电间和电梯机房。
4．排水管道不得穿过沉降缝、伸缩缝、变形缝、烟道和风道。
5．排水埋地管道，不得布置在可能受重物压坏或穿越生产设置基础。
6．排水立管不得穿越卧室、病房等对卫生、安静有较高要求的房间，并不宜靠近与卧室相邻的墙。
7．排水管道不宜穿越橱窗、壁柜。
8．塑料排水立管应避免布置在易受机械撞击处，如不能避免时，应采取保护措施。
9．排水管道外表面如可能结露，应根据建筑物性质和使用要求，采了以防结露措施。
10．排水管道不得穿越生活饮用水池部位的上方。
11．排水管道宜地下埋设或在地面上，楼板下明设，如建筑有要求时，可在管槽、管道井、管窿、管沟或吊顶暗设，但应便于安装和检修。
在气温较高、全年不结冻的地区，可沿建筑物外墙敷设。
12．室管道的连接应符合下列规定：○1卫生器具排水管与排水横管垂直连接，应采用90℃斜三通。
○2排水管道的横管与立管连接，宜采用45°斜三通或45°斜四通和顺水三通或顺水四通。
○3排水立管与排出管端部的连接，宜采用两个45°弯头或弯曲半径不小于4倍管径的90°弯头。
○4排水管应避免在轴线偏置，当受条件限制时，宜用乙字管或两个45°弯头连接。
○5支管接入横干管、立管接入横干管时，宜在横干管管顶或其两侧45°围接入。
13．塑料排水管道应根据其管道的伸缩量设置伸缩节，伸缩节宜设置在汇合配件处。
排水横管应设置专用伸缩节。
注：室、外埋地管道可不设伸缩节。
14．建筑塑料排水管穿越楼层、防火墙、管道井井壁时，应根据建筑物性质、管径和设置条件，以及穿越部件防火等级等要求设置阻火装置。
15．靠近排水立管底部的排水支管连接，应符合下列要求：○1排水立管仅设置伸顶通气管时，最低排水横支管与立管连接处距排水立管管底垂直距离不得小于表中的规定。
表2-3连接的立管大一号管径时，可将表中垂直距离缩小一档。
○2排水支管连接在排出管或排水横管上时，连接点距立管底部下游水平距离不宜小于3.0m，且不得小于1.5m。
○3横支管接入横干管竖直转向管段时，连接点应距连向处以下不得小于0．6m。
○4当靠近排水立管底部的排水支管的连接不能满足本条1、2款的要求时，排水支管应单独排至室外检查井或采取有效的防反压措施。
本设计中，排水管的管材均选用排水PVC-U塑料管材。
