管道图绘图规范

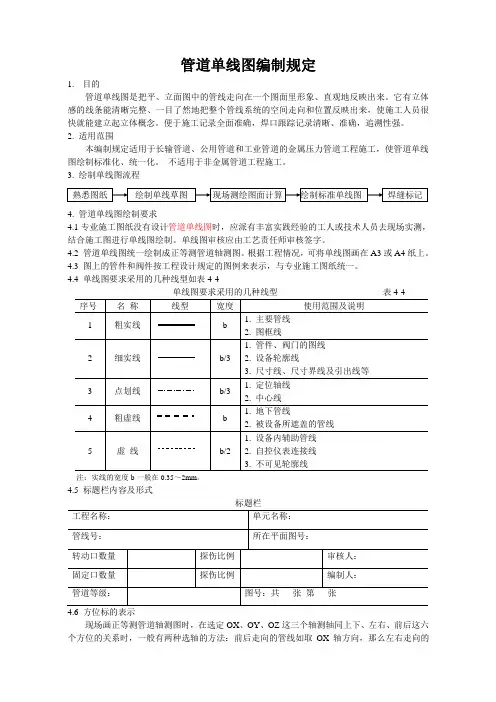

管道单线图编制规定1.目的管道单线图是把平、立面图中的管线走向在一个图面里形象、直观地反映出来。

它有立体感的线条能清晰完整、一目了然地把整个管线系统的空间走向和位置反映出来，使施工人员很快就能建立起立体概念。

便于施工记录全面准确，焊口跟踪记录清晰、准确，追溯性强。

2. 适用范围本编制规定适用于长输管道、公用管道和工业管道的金属压力管道工程施工，使管道单线图绘制标准化、统一化。

不适用于非金属管道工程施工。

3. 绘制单线图流程4. 管道单线图绘制要求4.1专业施工图纸没有设计管道单线图时，应派有丰富实践经验的工人或技术人员去现场实测，结合施工图进行单线图绘制。

单线图审核应由工艺责任师审核签字。

4.2 管道单线图统一绘制成正等测管道轴测图。

根据工程情况，可将单线图画在A3或A4纸上。

4.3 图上的管件和阀件按工程设计规定的图例来表示，与专业施工图纸统一。

4.4 单线图要求采用的几种线型如表4-4注：实线的宽度b一般在0.35～2mm。

4.5 标题栏内容及形式现场画正等测管道轴测图时，在选定OX、OY、OZ这三个轴测轴同上下、左右、前后这六个方位的关系时，一般有两种选轴的方法：前后走向的管线如取OX轴方向，那么左右走向的管线和OY 轴方向一致，如图4-6a 所示。

反之，前后走向的管线如取OY 轴方向；那么，左右走向的管线则应和OX 轴方向一致，如图4-6b 所示。

左右走向和前后走向的管线之所以有两种选轴的方法，这主要是OX 轴和OY 轴可以换位的缘故。

垂直立管也就是上下走向的管线，不论是哪种选轴法，一般都应与OZ 轴方向一致。

（a ）（b ） 图4-6正等轴测轴的选定 4.7 画法举例通过对平面、立面图的分析，把平面、立面图上的管线画成轴测图，见图4-7。

图4-7 管线的轴测图4.8 简单画法和步骤4.8.1 画轴测图时，应以管道平面图、立面图为基础，首先根据正投影对管线的平、立面图进行图形分析。

4.8.2 在图形分析的基础上，对所绘管线分段编号，再逐段进行分析，弄清在左右、前后、上下这六个空间方位上每一段管线的具体走向，并确定同各轴测轴的关系。

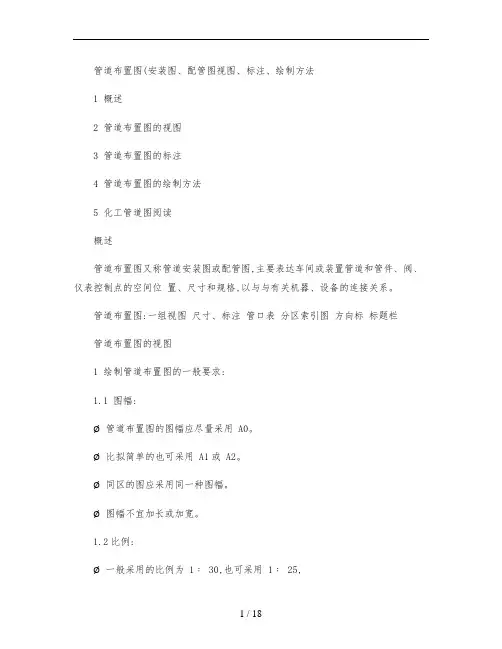

管道布置图(安装图、配管图视图、标注、绘制方法1 概述2 管道布置图的视图3 管道布置图的标注4 管道布置图的绘制方法5 化工管道图阅读概述管道布置图又称管道安装图或配管图,主要表达车间或装置管道和管件、阀、仪表控制点的空间位置、尺寸和规格,以与与有关机器、设备的连接关系。

管道布置图:一组视图尺寸、标注管口表分区索引图方向标标题栏管道布置图的视图1 绘制管道布置图的一般要求:1.1 图幅:Ø管道布置图的图幅应尽量采用 A0。

Ø比拟简单的也可采用 A1或 A2。

Ø同区的图应采用同一种图幅。

Ø图幅不宜加长或加宽。

1.2比例:Ø一般采用的比例为 1﹕ 30,也可采用 1﹕ 25,Ø当仅有大管道大尺寸设备的工艺装置时,可采用 1﹕ 50。

Ø同区的或各分层的平面图,应采用同一比例。

Ø剖视图的绘制比例应与管道平面布置图一致。

1.3 图线:Ø粗线0.9~1.2 mm →单线管道Ø中粗线0.5~0.7 mm →双线管道Ø细线0.15~0.3 mm →法兰、阀门与其他图线1.4 字体:Ø图名、图标中的图号、视图符号 7号字Ø工程名称、文字说明与轴线号、表格中的文字 5号字Ø数字与字母、表格中的文字 (格子小于 6 mm时 3.5号字1.5 视图的配置:Ø对于多层建筑、构筑物的管道平面布置图,需要按楼层或标高分别绘出各层的平面图。

Ø各层的平面图可以绘制在一图纸上,也可分画在几图纸上。

Ø假设各层平面的绘图围较大而图幅有限时,也可将各层平面上的管道布置情况分区绘制。

Ø如在同一图纸上绘制几层平面图时,应从最低层起,在图纸上由下至上或由左至右依次排列,并在各平面图的下方注明“EL100.000平面〞或“EL×××.×××平面〞。

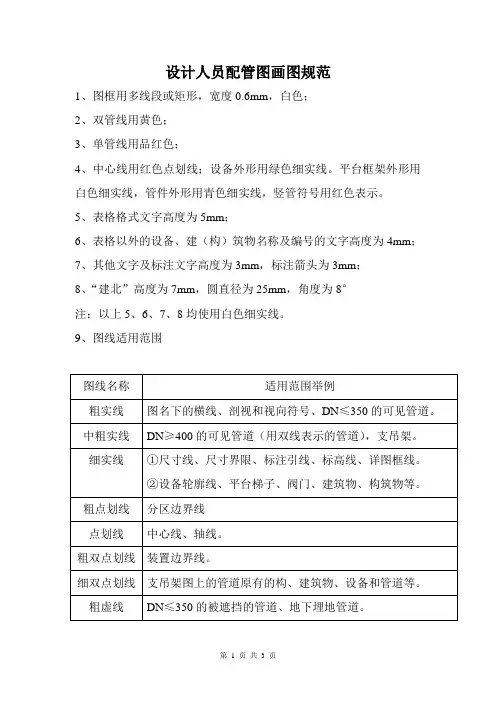

设计人员配管图画图规范
1、图框用多线段或矩形，宽度0.6mm，白色；
2、双管线用黄色；
3、单管线用品红色；
4、中心线用红色点划线；设备外形用绿色细实线。

平台框架外形用白色细实线，管件外形用青色细实线，竖管符号用红色表示。

5、表格格式文字高度为5mm；
6、表格以外的设备、建（构）筑物名称及编号的文字高度为4mm；
7、其他文字及标注文字高度为3mm，标注箭头为3mm；
8、“建北”高度为7mm，圆直径为25mm，角度为8°
注：以上5、6、7、8均使用白色细实线。

9、图线适用范围
10、图纸幅面尺寸（单位mm）
图纸格式（一）
图框格式（二）
11、脚图章格式（尺寸单位mm）
12、支吊架表格格式（尺寸单位mm）
13、配管图图幅及比例
配管图一般采用A1图幅或其加长版，比例采用1：30、1：50 或1：60。

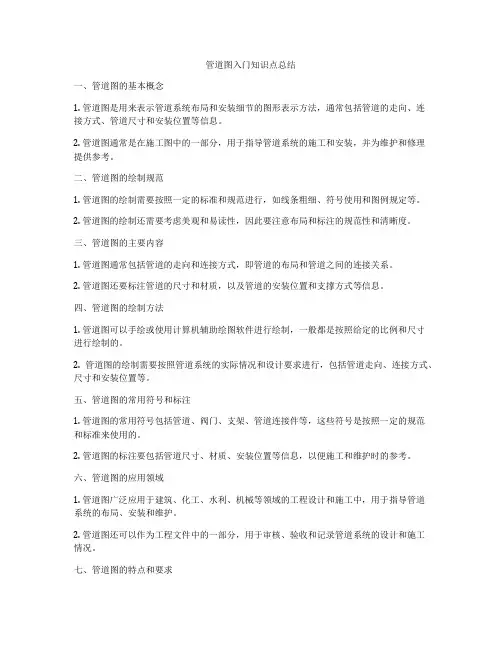

管道图入门知识点总结一、管道图的基本概念1. 管道图是用来表示管道系统布局和安装细节的图形表示方法，通常包括管道的走向、连接方式、管道尺寸和安装位置等信息。

2. 管道图通常是在施工图中的一部分，用于指导管道系统的施工和安装，并为维护和修理提供参考。

二、管道图的绘制规范1. 管道图的绘制需要按照一定的标准和规范进行，如线条粗细、符号使用和图例规定等。

2. 管道图的绘制还需要考虑美观和易读性，因此要注意布局和标注的规范性和清晰度。

三、管道图的主要内容1. 管道图通常包括管道的走向和连接方式，即管道的布局和管道之间的连接关系。

2. 管道图还要标注管道的尺寸和材质，以及管道的安装位置和支撑方式等信息。

四、管道图的绘制方法1. 管道图可以手绘或使用计算机辅助绘图软件进行绘制，一般都是按照给定的比例和尺寸进行绘制的。

2. 管道图的绘制需要按照管道系统的实际情况和设计要求进行，包括管道走向、连接方式、尺寸和安装位置等。

五、管道图的常用符号和标注1. 管道图的常用符号包括管道、阀门、支架、管道连接件等，这些符号是按照一定的规范和标准来使用的。

2. 管道图的标注要包括管道尺寸、材质、安装位置等信息，以便施工和维护时的参考。

六、管道图的应用领域1. 管道图广泛应用于建筑、化工、水利、机械等领域的工程设计和施工中，用于指导管道系统的布局、安装和维护。

2. 管道图还可以作为工程文件中的一部分，用于审核、验收和记录管道系统的设计和施工情况。

七、管道图的特点和要求1. 管道图要求清晰、准确、规范，并能够直观地展现管道系统的布局和连接关系，以便于施工和维护。

2. 管道图还要求符合相关法规和标准，以确保管道系统的安全和可靠性。

八、管道图的进阶知识1. 高级的管道图设计需要掌握管道工程学、流体力学和热力学等专业知识，以便更好地理解管道系统的运行原理和特点。

2. 管道图的进阶知识还包括CAD软件的应用和绘图技巧的提高，以便更高效地完成管道图的绘制和修改。

第7章管道布置图绘制▪本章导引▪管道布置图设计基础▪管道布置图的绘制▪本章重点知识分析本章目录本章目录本章导引管道设计中根据管道仪表流程图(PID，带控制点的工艺流程图)、设备布置图及有关的土建，仪表，电气，机泵等方面的图纸和资料为依据，对管道进行合理的布置设计，绘制出管道布置图。

管道布置图的设计首先应满足工艺要求，便于安装，操作及维修，并要合理，整齐，美观。

管道布置图在化工设备进行最后安装阶段具有重要的意义。

好的管道布置图不仅能使安装者容易读懂图纸所要表达的含义，加快施工进程，同时也杜绝诸如将测量孔安放在光线不好的场合，或者将阀门的安装的方位朝向墙面，使之很难操作。

位置设备。

因此，在各种化工工程具体施工前，必须绘制好详细的管道布置。

管道布置图的绘制工作非常繁重，同时对时间的要求也较紧，另外，在具体施工过程中会碰到各种与原设计现场不同或原设计中错误的情况，需要及时更新管道布置图。

这时，如果采用计算机绘图，就可以充分发挥计算机快速、易修改的特点，及时提供更新后的管道布置图。

在本章中，我们将对管道布置图的基础知识作一个大致的介绍，着重在如何利用计算机绘制管道布置图，我们将会对管道布置图中用到的主要零件的绘制作一个较详细的介绍，对于整体图主要在于其绘制思路上，希望读者在学习本章内容的同时，参考有关化工管道布置的书籍，以便于对本章内容的理解。

本章目录本章目录管道布置图设计基础管道布置设计图分类⑴管道平面设计图管道平面设计图使每个工程的平面设计中，都需要绘制的平面设计图．此图是一种综合性的条件图，它包括最后设计所需的一切内容，如：主要管道走向；容器支座、平台、，梯子、栏杆的位置和尺寸；电缆托架和电缆沟的走向；基础建筑物、构筑物的外形；吊车梁、吊杆、吊钩的位置和起重能力；主要管架的位置、管口，支架，人孔，手孔，吊耳，铭牌方位；公用物料站、空调设设施、排水地漏等。

⑵管道平面布置图管道布置图是用来表达车间(或装置)内管道的空间位置情况的图样，又称管道配管图或安装图。

热力管道工程施工图纸规范一、图纸名称和编号规范1. 图纸应该根据设计要求进行编号，编号应该能够清晰明确地表示图纸的内容和用途。

同时，图纸名称也应当简明扼要，符合实际需要。

2. 图纸的编号和名称应该在图纸的右上角清晰标注，方便施工单位进行查找和使用。

3. 如果图纸需要多页进行绘制，则应该在每一页的右上角标注上相同的编号和名称，并在左下角标注页码，以示清晰。

二、图纸比例和尺寸规范1. 图纸的绘制比例应该符合实际情况，保证图纸的清晰和便于阅读。

通常情况下，热力管道工程施工图纸的比例为1:50或1:100。

2. 图纸的尺寸应该符合实际施工需要，同时也应该考虑到方便存档和传递。

通常情况下，A1或A0尺寸的图纸最为常见。

三、图纸内容规范1. 热力管道工程施工图纸应该包括整个工程的布置图、平面图、立面图和剖面图等，同时还应该标注清晰的管道走向、口径、材质、连接方式等重要信息。

2. 图纸上应该标注清楚与其它设施的连续关系，如与建筑物、机电设备等的联络处应该明确标识。

3. 图纸上所标注的文字和符号应该简明扼要，清晰易懂。

一些重要的标注和特殊要求应该用红色标注，以示突出。

四、图纸审查和修改规范1. 图纸的审查应该由专业人员进行，确保图纸的合理性和准确性。

2. 如在施工过程中需要修改图纸内容，应该由设计人员重新绘制，并经过相关部门的审查和确认后方可实施。

3. 所有的施工图纸修改和审查记录应该进行详细记录，以备后续查阅。

五、图纸存档规范1. 完成的热力管道工程施工图纸应该及时存档，保存至少十年以上，以备今后查阅和追溯。

2. 存档的图纸应该按照一定的分类和编号进行整理，以便于查找和管理。

以上是关于热力管道工程施工图纸规范的一些主要内容，设计单位在进行图纸设计时务必严格按照规范要求进行，确保施工的顺利进行和质量的稳定提升。
