汽车发动机任务二：气缸盖与气缸体的检测

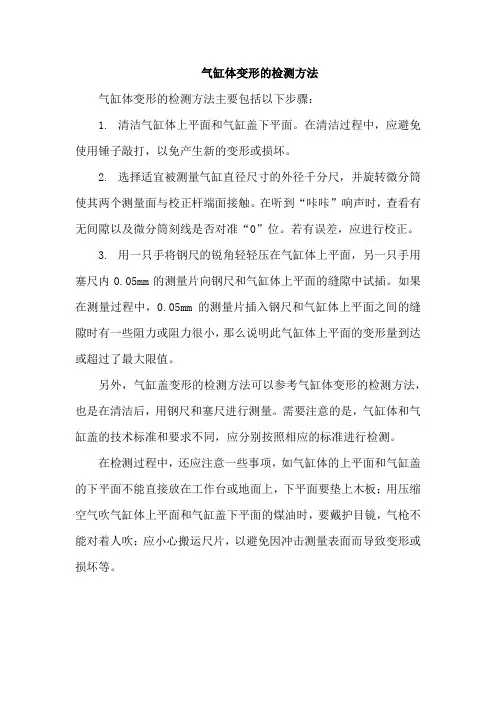

气缸体变形的检测方法
气缸体变形的检测方法主要包括以下步骤：
1. 清洁气缸体上平面和气缸盖下平面。

在清洁过程中，应避免使用锤子敲打，以免产生新的变形或损坏。

2. 选择适宜被测量气缸直径尺寸的外径千分尺，并旋转微分筒使其两个测量面与校正杆端面接触。

在听到“咔咔”响声时，查看有无间隙以及微分筒刻线是否对准“0”位。

若有误差，应进行校正。

3. 用一只手将钢尺的锐角轻轻压在气缸体上平面，另一只手用塞尺内0.05mm的测量片向钢尺和气缸体上平面的缝隙中试插。

如果在测量过程中，0.05mm的测量片插入钢尺和气缸体上平面之间的缝隙时有一些阻力或阻力很小，那么说明此气缸体上平面的变形量到达或超过了最大限值。

另外，气缸盖变形的检测方法可以参考气缸体变形的检测方法，也是在清洁后，用钢尺和塞尺进行测量。

需要注意的是，气缸体和气缸盖的技术标准和要求不同，应分别按照相应的标准进行检测。

在检测过程中，还应注意一些事项，如气缸体的上平面和气缸盖的下平面不能直接放在工作台或地面上，下平面要垫上木板；用压缩空气吹气缸体上平面和气缸盖下平面的煤油时，要戴护目镜，气枪不能对着人吹；应小心搬运尺片，以避免因冲击测量表面而导致变形或损坏等。

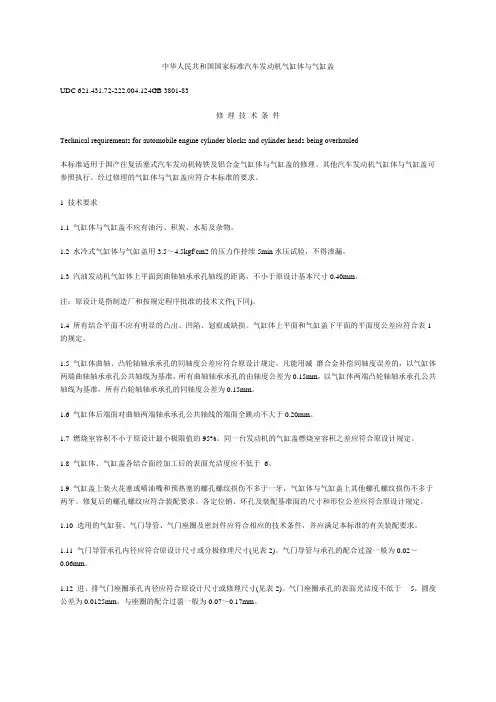

中华人民共和国国家标准汽车发动机气缸体与气缸盖UDC 621.431.72-222.004.124GB 3801-83修理技术条件Technical requirements for automobile engine cylinder blocks and cylinder heads being overhauled本标准适用于国产往复活塞式汽车发动机铸铁及铝合金气缸体与气缸盖的修理。

其他汽车发动机气缸体与气缸盖可参照执行。

经过修理的气缸体与气缸盖应符合本标准的要求。

1 技术要求1.1 气缸体与气缸盖不应有油污、积炭、水垢及杂物。

1.2 水冷式气缸体与气缸盖用3.5～4.5kgf/cm2的压力作持续5min水压试验，不得渗漏。

1.3 汽油发动机气缸体上平面到曲轴轴承承孔轴线的距离，不小于原设计基本尺寸0.40mm。

注：原设计是指制造厂和按规定程序批准的技术文件(下同)。

1.4 所有结合平面不应有明显的凸出、凹陷、划痕或缺损。

气缸体上平面和气缸盖下平面的平面度公差应符合表1的规定。

1.5 气缸体曲轴、凸轮轴轴承承孔的同轴度公差应符合原设计规定。

凡能用减磨合金补偿同轴度误差的，以气缸体两端曲轴轴承承孔公共轴线为基准，所有曲轴轴承承孔的由轴度公差为0.15mm，以气缸体两端凸轮轴轴承承孔公共轴线为基准，所有凸轮轴轴承承孔的同轴度公差为0.15mm。

1.6 气缸体后端面对曲轴两端轴承承孔公共轴线的端面全跳动不大于0.20mm。

1.7 燃烧室容积不小于原设计最小极限值的95%。

同一台发动机的气缸盖燃烧室容积之差应符合原设计规定。

1.8 气缸体、气缸盖各结合面经加工后的表面光洁度应不低于6。

1.9 气缸盖上装火花塞或喷油嘴和预热塞的螺孔螺纹损伤不多于一牙，气缸体与气缸盖上其他螺孔螺纹损伤不多于两牙。

修复后的螺孔螺纹应符合装配要求。

各定位销、环孔及装配基准面的尺寸和形位公差应符合原设计规定。

1.10 选用的气缸套、气门导管、气门座圈及密封件应符合相应的技术条件，并应满足本标准的有关装配要求。

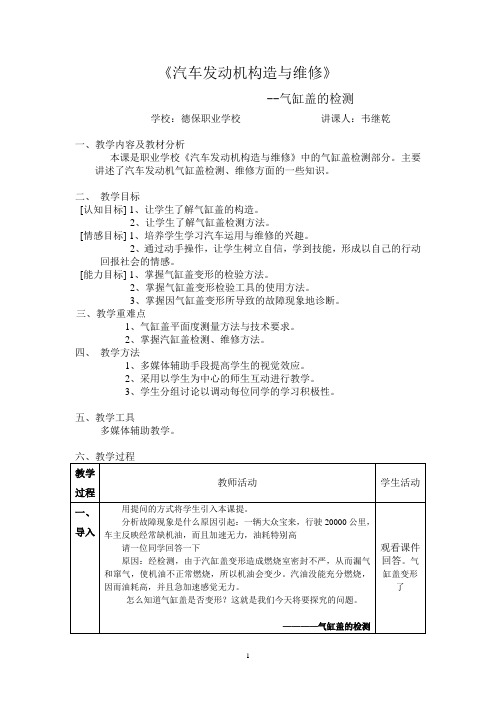

《汽车发动机构造与维修》
--气缸盖的检测
学校：德保职业学校讲课人：韦继乾
一、教学内容及教材分析
本课是职业学校《汽车发动机构造与维修》中的气缸盖检测部分。

主要讲述了汽车发动机气缸盖检测、维修方面的一些知识。

二、教学目标
[认知目标] 1、让学生了解气缸盖的构造。

2、让学生了解气缸盖检测方法。

[情感目标] 1、培养学生学习汽车运用与维修的兴趣。

2、通过动手操作，让学生树立自信，学到技能，形成以自己的行动
回报社会的情感。

[能力目标] 1、掌握气缸盖变形的检验方法。

2、掌握气缸盖变形检验工具的使用方法。

3、掌握因气缸盖变形所导致的故障现象地诊断。

三、教学重难点
1、气缸盖平面度测量方法与技术要求。

2、掌握汽缸盖检测、维修方法。

四、教学方法
1、多媒体辅助手段提高学生的视觉效应。

2、采用以学生为中心的师生互动进行教学。

3、学生分组讨论以调动每位同学的学习积极性。

五、教学工具
多媒体辅助教学。

学生结合教材的内容和图片能说出检测的方法。

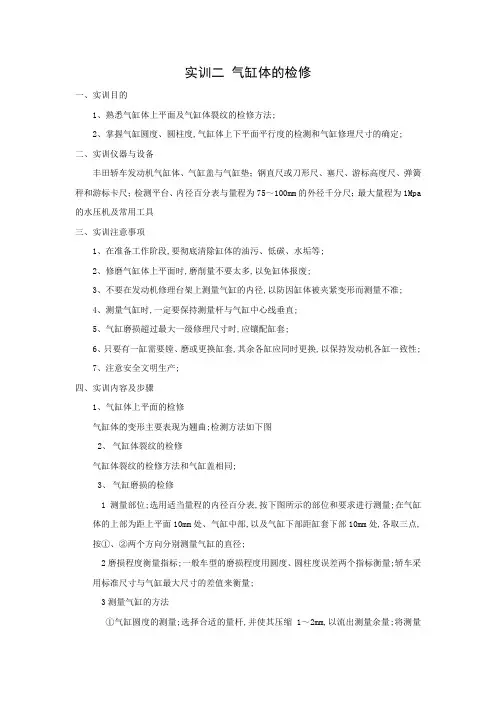

实训二气缸体的检修一、实训目的1、熟悉气缸体上平面及气缸体裂纹的检修方法;2、掌握气缸圆度、圆柱度,气缸体上下平面平行度的检测和气缸修理尺寸的确定;二、实训仪器与设备丰田轿车发动机气缸体、气缸盖与气缸垫；钢直尺或刀形尺、塞尺、游标高度尺、弹簧秤和游标卡尺；检测平台、内径百分表与量程为75～100mm的外径千分尺；最大量程为1Mpa 的水压机及常用工具三、实训注意事项1、在准备工作阶段,要彻底清除缸体的油污、低碳、水垢等;2、修磨气缸体上平面时,磨削量不要太多,以免缸体报废;3、不要在发动机修理台架上测量气缸的内径,以防因缸体被夹紧变形而测量不准;4、测量气缸时,一定要保持测量杆与气缸中心线垂直;5、气缸磨损超过最大一级修理尺寸时,应镶配缸套;6、只要有一缸需要镗、磨或更换缸套,其余各缸应同时更换,以保持发动机各缸一致性;7、注意安全文明生产;四、实训内容及步骤1、气缸体上平面的检修气缸体的变形主要表现为翘曲;检测方法如下图2、气缸体裂纹的检修气缸体裂纹的检修方法和气缸盖相同;3、气缸磨损的检修1测量部位;选用适当量程的内径百分表,按下图所示的部位和要求进行测量;在气缸体的上部为距上平面10mm处、气缸中部,以及气缸下部距缸套下部10mm处,各取三点,按①、②两个方向分别测量气缸的直径;2磨损程度衡量指标;一般车型的磨损程度用圆度、圆柱度误差两个指标衡量;轿车采用标准尺寸与气缸最大尺寸的差值来衡量;3测量气缸的方法①气缸圆度的测量;选择合适的量杆,并使其压缩1～2mm,以流出测量余量;将测量杆深入气缸中,微微摆动表杆,使测量杆与气缸中心线垂直,量缸表指示最小读数,即为正确的气缸直径;用量缸表在①向垂直于曲轴方向测量,旋转表盘使“0”刻度对准大表针；然后将测杆在此横截面上旋转90度,此时表针所指刻度与“0”位刻度之差的1／2,即为该气缸的圆度误差;②气缸圆柱度的测量;用量缸表在A部位①向测量,并找出正确直径位置;旋转表盘,使“0”刻度对准大指针;然后,依次测出其他五个数值,取六个数值中最大值的一半作为该气缸的圆柱度误差;③气缸磨损尺寸的测量;一般发动机最大磨损尺寸在前后两个缸的上部,应重点测量这两个缸;测量时,用量缸表在A部位①向测量,并找出正确气缸直径的位置;旋转表盘,使“0”刻度对准大指针,并观察小指针所处位置;取出量缸表,将测杆放置与外径千分尺的两测头之间;旋转外径千分尺的活动测头,使量缸表的大指针指向“0”,且小指针处于原来的位置在气缸中所指示的位置;此时,外径千分尺的尺寸即为气缸的磨损尺寸;按此找出该发动机气缸的最大磨损尺寸;4气缸修理级别尺寸的确定气缸气缸磨损超过允许限度后,或在缸壁上有严重划伤、沟槽和麻点时,应将气缸按修理级别镗削修理,并选配与气缸修理尺寸相符合的活塞或活塞环;气缸修理尺寸可按下式进行：修理尺寸=气缸最大磨损直径+镗磨余量镗磨余量一般取～0.02mm 计算出的修理尺寸应与修理级别相对照;若与某一修理级别数值相等,可按某级数修理；若与修理数值不相符,应按向上靠近大的修理数进行气缸的修理;5气缸修复后的检测①圆度及圆柱度的检查;②配缸间隙的检查;6气缸体上下平面平行度的检测①以气缸体底平面为基础,将其放在检测平台上;②用游标高度尺分别测量气缸体对角线的高度差,平行度误差不超过规定值;。

实训四气缸体与气缸盖变形的检修一、实训内容气缸体和气缸盖娈形引起的结合面平面度误差、曲轴主轴承座孔同轴度误差和气缸体(盖)螺纹孔损伤的检验、维修方法。

二、实训目的与要求该实训的主要目的是使学生掌握气缸体及气缸盖变形的检验方法，培养学生对厚薄规及平面度检验仪、内径千分尺等常用量具仪器的正确使用能力。

三、所需工具、仪器与设备（1）常用工具（2）直尺、厚薄规（或平面度检验仪）、曲轴主轴承座孔同轴度检验专用心轴。

四、安全与环保教育1、树立安全文明生产意识。

2、合理使用工具、量具及设备。

3、操作规范，安全、文明作业。

4、学生应穿工作服进行实习操作，工作场地应打扫清洁，机具摆放整齐。

五、构造、原理、作用、技术标准和检验、维修方法构造、原理、作用：（一）气缸体水冷发动机的气缸体和曲轴箱常铸成一体，可称为气缸体——曲轴箱，也可简称为气缸体。

气缸体上半部有一个或若干个为活塞在其中运动导向的圆柱形空腔，称为气缸。

下半部为支承曲轴的曲轴箱，其内腔为曲轴运动的空间。

作为发动机各个机构和系统的装配基体，气缸体本身应具有足够的刚度和强度。

1、结构型式分为三种：一般式气缸体：发动机的曲轴轴线与气缸体下表面在同一平面上的，如：492QA型发动机。

龙门式气缸体：将气缸体下表面移至曲轴轴线以下，CA6102型、奥迪100型JW型、桑塔纳JV型、YC6105Qc柴油机等。

隧道式气缸体：安装用滚动主轴承支承的组合式曲轴，2、加工要求：气缸工作表面由于经常与高温、高压的燃气相接触，且活塞在其中作高速往复运动，所以必须耐高温、耐磨损、耐腐蚀。

为了满足以上的要求，一般可以从气缸的材料、加工精度和结构等方面来采取措施。

例如，采用优质的合金铸铁作为气缸体的材料，气缸内壁按2级精度并经过珩磨加工，使其工作表面的粗糙度、形状和尺寸的精度都比较高。

3、冷却方式有两种：水冷、风冷。

汽车发动机上采用较多的是水冷却。

4、发动机气缸排列基本上有以下两种形式：单列式(直列式)：发动机的各个气缸排成一列，一般是垂直布置的。

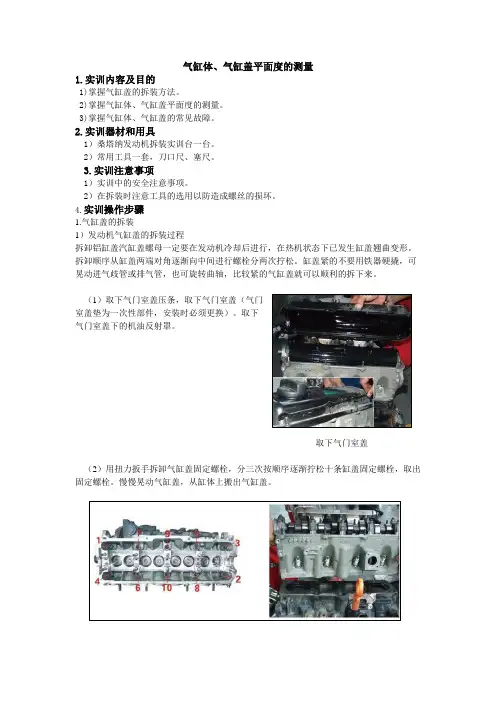

气缸体、气缸盖平面度的测量1.实训内容及目的1)掌握气缸盖的拆装方法。

2)掌握气缸体、气缸盖平面度的测量。

3)掌握气缸体、气缸盖的常见故障。

2.实训器材和用具1）桑塔纳发动机拆装实训台一台。

2）常用工具一套，刀口尺、塞尺。

3.实训注意事项1）实训中的安全注意事项。

2）在拆装时注意工具的选用以防造成螺丝的损坏。

4.实训操作步骤1.气缸盖的拆装1）发动机气缸盖的拆装过程拆卸铝缸盖汽缸盖螺母一定要在发动机冷却后进行，在热机状态下已发生缸盖翘曲变形。

拆卸顺序从缸盖两端对角逐渐向中间进行螺栓分两次拧松。

缸盖紧的不要用铁器硬撬，可晃动进气歧管或排气管，也可旋转曲轴，比较紧的气缸盖就可以顺利的拆下来。

（1）取下气门室盖压条，取下气门室盖（气门室盖垫为一次性部件，安装时必须更换）。

取下气门室盖下的机油反射罩。

取下气门室盖（2）用扭力扳手拆卸气缸盖固定螺栓，分三次按顺序逐渐拧松十条缸盖固定螺栓，取出固定螺栓。

慢慢晃动气缸盖，从缸体上搬出气缸盖。

卸气缸盖固定螺栓（3）拆下进气支管。

用12mm的套管拆卸八条排气支管的固定螺母，取下排气支管。

拆下进气支管。

用12mm的套管拆卸八条排气支管的固定螺母，取下排气支管。

拆下进气支管（4）拆卸凸轮轴的轴承盖。

按对角线方位松开5、1和3道轴承盖，最后松开2、4道轴承盖。

取下五道轴承盖，并取下凸轮轴。

拆卸凸轮轴（5）取出八个液压挺柱，并将液压挺柱与凸轮轴接触的一面向下放置(如图2-5所示的液压挺柱的放置为错误放置）。

将拆下的液压挺柱做上标记，液压挺柱不可互换。

用气门弹簧专用工具压下气门弹簧，并取下气门锁片。

拆液压挺柱、气门（6）取出气门弹簧，并拔出气门，在拔出气门前，应在气门头部做上识别标记，以便在安装时按原来的排列顺序装回）。

拆下气门（7）清理气缸体，使用铲刀，将气缸体上、下表面的所有缸垫粘结物清除。

清理气缸体、气缸盖(8)使用汽油和毛刷清洗汽缸体上、下表面、气缸盖总成。

清洗气缸体、气缸盖2.气缸体、气缸盖、表面平面度的检查：气缸体、气缸盖变形是指与气缸盖、气缸体的结合平面翘曲变形，是一种常见的损伤形式。

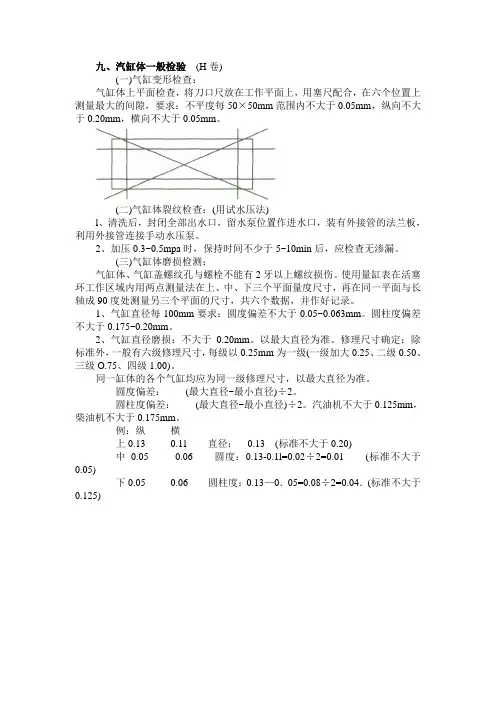

九、汽缸体一般检验(H卷)(一)气缸变形检查：气缸体上平面检查，将刀口尺放在工作平面上，用塞尺配合，在六个位置上测量最大的间隙，要求：不平度每50×50mm范围内不大于0.05mm，纵向不大于0.20mm，横向不大于0.05mm。

(二)气缸体裂纹检查：(用试水压法)l、清洗后，封闭全部出水口，留水泵位置作进水口，装有外接管的法兰板，利用外接管连接手动水压泵。

2、加压0.3~0.5mpa时，保持时间不少于5~10min后，应检查无渗漏。

(三)气缸体磨损检测：气缸体、气缸盖螺纹孔与螺栓不能有2牙以上螺纹损伤。

使用量缸表在活塞环工作区域内用两点测量法在上、中、下三个平面量度尺寸，再在同一平面与长轴成90度处测量另三个平面的尺寸，共六个数据，并作好记录。

1、气缸直径每100mm要求：圆度偏差不大于0.05~0.063mm。

圆柱度偏差不大于0.175~0.20mm。

2、气缸直径磨损：不大于0.20mm。

以最大直径为准。

修理尺寸确定：除标准外，一般有六级修理尺寸，每级以0.25mm为一级(一级加大0.25、二级0.50、三级O.75、四级1.00)。

同一缸体的各个气缸均应为同一级修理尺寸，以最大直径为准。

圆度偏差：(最大直径-最小直径)÷2。

圆柱度偏差：(最大直径-最小直径)÷2。

汽油机不大于0.125mm，柴油机不大于0.175mm。

例：纵横上0.13 0.11 直径：0.13 (标准不大于0.20)中0.05 0.06 圆度：0.13-0.1l=0.02÷2=0.01 (标准不大于0.05)下0.05 0.06 圆柱度：0.13—0．05=0.08÷2=0.04．(标准不大于0.125)。

一、实训目的1. 理解气缸体在发动机中的重要作用及结构特点。

2. 掌握气缸体检测的基本方法、步骤和注意事项。

3. 提高实际操作能力，为今后从事汽车维修工作打下基础。

二、实训时间2023年3月10日三、实训地点汽车维修实训室四、实训内容1. 气缸体平面度检测2. 气缸磨损检测3. 气缸体水压试验4. 气缸盖平面度检测5. 气缸盖燃烧室容积测量五、实训设备及工、量具1. 气缸体（桑塔纳2个，CA6102或EQ6100 2个）2. 气缸盖（桑塔纳2个，CA6102或EQ6100 2个）3. 曲轴（桑塔纳2个，CA6102或EQ61002个）4. 游标卡尺（1250.02mm）2把5. 高度游标卡尺（0~3000.02mm）2把6. S-SY10型缸体手动试压泵2台7. CJS-3型便携式磁力探伤仪2台8. 干磁粉2瓶9. 表面粗糙度样板2组10. 刀形平尺（1000mm，0级）2把11. V型块或滑轮支架2套12. 放大镜（5—10倍）六、实训过程1. 气缸体平面度检测将气缸体上平面放置在工作台上，用刀口尺放置在工作平面上，用塞尺配合，在6个位置上测量最大间隙，要求缸体的平面度在100 mm X 100mm范围内不大于0.03mm。

2. 气缸磨损检测使用内径百分表在活塞环工作区域内用两点测量法测量，在缸体上中下3个平面上测量尺寸，再在同一平面与长轴成90°处测量另3个平面的尺寸，共6个数据，并做好记录。

3. 气缸体水压试验将气缸体放置在手动试压泵上，加压至规定压力，观察气缸体是否有泄漏现象。

4. 气缸盖平面度检测将气缸盖放置在工作台上，用刀口尺放置在工作平面上，用塞尺配合，在6个位置上测量最大间隙，要求缸盖的下平面表面最大变形为0.05mm，进气歧管侧平面为0.10mm，排气歧管侧平面为0.10mm。

5. 气缸盖燃烧室容积测量将气缸盖放置在工作台上，使用专用测量工具测量燃烧室容积。

七、实训总结1. 通过本次实训，掌握了气缸体检测的基本方法、步骤和注意事项，提高了实际操作能力。

气缸盖和气缸体平面度检测气缸体平面度的检测将刀口尺沿气缸气缸盖和气缸体平面度检测(1)气缸体平面度的检测将刀口尺沿气缸体上平面最外侧螺纹孔的对角线方向、所有螺纹孔的直线方向放置，如图3-3所示，观察刀口尺和缸体接触面上是否有漏光点，如果有漏光点，用塞尺测量漏光处的间隙，如图3-4所示，所测所有间隙的最大值即为气缸体平面变形量;气缸体上平面最大变形量为0.05mm，如果超过最大值应予修理或更换气缸体。

图3-3 气缸体平面度测量位置图3-4 气缸体平面度检测(2)气缸盖平面度的检测将刀口尺沿气缸盖平面最外侧螺栓孔的对角线方向、直线方向放置，如图3-5所示，观察刀口尺和气缸盖接触面上是否有漏光点，如果有漏光点，用塞尺测量漏光处的间隙，如图3-6所示，所测所有间隙的最大值即为气缸盖平面变形量;气缸盖平面最大变形量为0.05mm，如果超过最大值应予修理或更换气缸盖。

图3-5 气缸盖平面度测量位置图3-6 气缸盖平面度检测(3)气缸盖进气歧管结合面平面度的检测将刀口尺放在气缸盖进气歧管配合面对角线方向，观察刀口尺和气缸盖进气歧管配合面上是否有漏光点，如果有漏光点，用塞尺测量漏光处的间隙，如图3-7所示，所测所有间隙的最大值即为气缸盖进气歧管配合面的平面变形量;气缸盖进气歧管配合面的最大变形量为0.10 mm。

(4)气缸盖排气歧管结合面平面度的检测将刀口尺放在气缸盖排气歧管配合面对角线方向，观察刀口尺和气缸盖排气歧管配合面上是否有漏光点，如果有漏光点，用塞尺测量漏光处的间隙，如图3-8所示，所测所有间隙的最大值即为气缸盖排气歧管配合面的平面变形量;气缸盖排气歧管配合面的最大变形量为0.10 mm。

图3-7 进气歧管结合面平面度的检测 图3-8 排气歧管结合面平面度的检测 技能操作视频:检查汽缸盖的平面度(ST2-074)技能操作视频:检查汽缸体的平面度(ST2-075)。
