G903、G904轴承检测仪调试操作规程

——仅供参考
轴承检查仪用于同步环圆度检测
使用说明

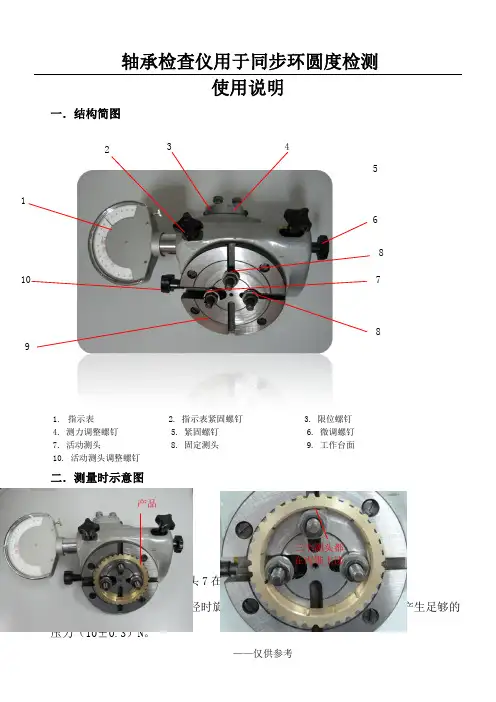

一．结构简图
指示表 2. 指示表紧固螺钉 3. 限位螺钉测力调整螺钉 5. 紧固螺钉 6. 微调螺钉活动测头 8. 固定测头 9. 工作台面活动测头调整螺钉
二．测量时示意图
三．使用说明 1. 调整限位螺钉3，使活动测头7在一定范围内移动.
2. 调整测力调整螺钉（测量内径时旋入，测量外径时旋出），使测量支点产生足够的压力（10±0.3）N 。

1
产品
三个测头都
在内锥上读
3.把齿环安放到工作台面9上，在直径上调整两个固定测头8和活动测头7的位置，
使其三个测头大致在齿环内锥直径上；
4.锁紧固定测头8，将活动测头的调整螺钉10向内移，移动活动测头7与齿环内锥
面接触，锁紧活动测头。

5.松开坚固螺钉5，调整微调螺钉6，使测头与指示表1接触，并使指示表上的指针
7.
得到。

——仅供参考。

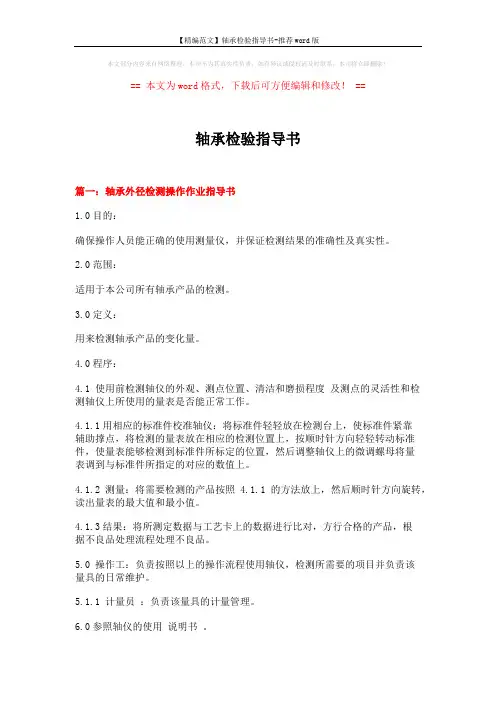

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==轴承检验指导书篇一：轴承外径检测操作作业指导书1.0目的：确保操作人员能正确的使用测量仪，并保证检测结果的准确性及真实性。

2.0范围：适用于本公司所有轴承产品的检测。

3.0定义：用来检测轴承产品的变化量。

4.0程序：4.1 使用前检测轴仪的外观、测点位置、清洁和磨损程度及测点的灵活性和检测轴仪上所使用的量表是否能正常工作。

4.1.1用相应的标准件校准轴仪：将标准件轻轻放在检测台上，使标准件紧靠辅助撑点，将检测的量表放在相应的检测位置上，按顺时针方向轻轻转动标准件，使量表能够检测到标准件所标定的位置，然后调整轴仪上的微调螺母将量表调到与标准件所指定的对应的数值上。

4.1.2测量：将需要检测的产品按照 4.1.1的方法放上，然后顺时针方向旋转，读出量表的最大值和最小值。

4.1.3结果：将所测定数据与工艺卡上的数据进行比对，方行合格的产品，根据不良品处理流程处理不良品。

5.0 操作工：负责按照以上的操作流程使用轴仪，检测所需要的项目并负责该量具的日常维护。

5.1.1 计量员：负责该量具的计量管理。

6.0参照轴仪的使用说明书。

篇二：轴承装配作业指导书装配作业指导书装配钳工的定义：把零件按机械设备的装配技术要求进行组件，部件装配和总装配，并经过调整，检验和试车等，使之成为合格的机械设备。

操作机械设备或使用工装、工具，进行机械设备零件、组建或成品组合装配与调试的人员。

1．基本要求1.1 必须按照设计、工艺要求及本规定和有关标准进行装配。

1.2 所有零部件（包括外购、外协件）必须为检验合格的方能进行装配。

1.4 零件在装配前必须清理和清洗干净，不得有毛刺、飞边、氧化皮、锈蚀、切屑、砂粒、灰尘和油污等，并应符合相应清洁度要求。

1.5 装配过程中零件不得磕碰、划伤和锈蚀。

轴承故障诊断仪安全操作及保养规程前言轴承故障诊断仪是一种常见的工业设备，用于检测和分析机器轴承的健康状况。

使用轴承故障诊断仪需要注意一些安全操作和保养规程，以确保设备的正常工作和延长其使用寿命。

本文将介绍轴承故障诊断仪的安全操作和保养规程，以帮助使用者正确操作设备，避免事故发生，同时维护设备的正常运行。

安全操作规程1. 使用前检查设备在使用轴承故障诊断仪之前，一定要仔细检查设备是否正常。

包括检查设备的电源线、探头、显示器等是否齐全且连接牢固。

另外，还需检查设备的外壳是否完好无损，没有任何裂纹、断裂或其他形式的破损。

2. 设备接地在使用轴承故障诊断仪时，应该将其接地。

这是为了保证设备的电气安全，同时避免静电放电造成的损坏。

3. 调整探头使用轴承故障诊断仪时，一定要合理调整探头的位置。

探头位置的不合理调整将会导致测试结果不准确甚至设备故障。

4. 避免操作失误在使用轴承故障诊断仪时，必须谨慎操作以避免任何不必要的失误。

尤其是在测试过程中，应该根据仪器的提示逐步进行，尽量不要做任何自以为是或者超越仪器性能的操作。

5. 避免高温和潮湿环境轴承故障诊断仪一般不适用于高温或者潮湿的环境中。

因此，在使用设备之前，一定要注意环境条件是否符合设备的要求。

保养规程1. 设备存储在轴承故障诊断仪长期不使用的情况下，应该将其存放在一个干燥、通风、温度适中的地方。

特别是对于设备内置的电池，存储时一定要将电池取出，以防电池老化或者泄漏对设备造成损害。

2. 定期检查定期检查设备的外壳、电源线、探头、显示器等部分是否完好无损，并检查设备的电气绝缘性能是否符合要求。

3. 设备清洁设备的清洁应该遵循先干净再不干净，先软棉垫拍去灰尘污垢，再用干净的软布蘸酒精或清洁剂轻拭过一遍。

4. 控制设备温度轴承故障诊断仪内置的电子元件需要保持在合适的温度范围内工作。

如果设备处于高温环境中，可能会导致设备损坏，因此，使用设备时应该控制好其工作温度。

铁路轴承试验机操作规程1. 引言铁路轴承试验机是用于对铁路轴承进行性能测试和验证的重要设备。

本操作规程旨在规范铁路轴承试验机的操作流程，确保测试结果的准确性和可靠性。

2. 设备准备2.1 检查设备：在操作铁路轴承试验机之前，操作人员应仔细检查设备的各个部分，包括外观、连接线路、传感器、控制系统等，确保设备完好无损。

2.2 校准设备：使用校准设备对铁路轴承试验机进行定期校准，确保测试结果准确可靠。

2.3 操作人员准备：操作人员应穿戴个人防护装备，并熟悉仪器的使用说明书以及本操作规程的要求。

3. 操作流程3.1 启动设备：按照设备的启动顺序，逐步启动各个子系统，包括供电系统、控制系统、传感器系统等。

3.2 样品准备：选择合适的轴承测试样品，并按照国家标准或相关测试规程对样品进行标记和准备工作。

3.3 样品安装：根据设备的要求，将待测试的铁路轴承样品正确安装到试验机上，并固定好，确保样品的稳定性和安全性。

3.4 参数设置：根据实际需求，设置测试参数，包括转速、载荷、温度等，确保测试过程符合标准要求。

3.5 开始测试：按下开始测试按钮，启动铁路轴承试验机的测试程序，监控测试过程中的各个参数，确保测试的准确性和稳定性。

3.6 数据采集：使用数据采集系统，实时记录和存储测试过程中的各项参数数据，包括转速、载荷、温度、振动等。

3.7 结束测试：根据测试要求，实施合适的试验终止程序，并停止测试机的运行。

关闭设备时，应严格按照操作规程进行设备的停机步骤。

3.8 数据分析：对测试过程中采集到的数据进行分析和处理，得出测试样品的性能评估结果。

4. 异常处理4.1 设备故障：如果在操作过程中发现设备存在故障或异常情况，应立即停止测试，并按照设备的维护手册进行故障排除或维修。

4.2 数据异常：在数据采集过程中，如果发现数据异常或不符合标准要求，应立即对测试条件进行调整或重复测试。

5. 安全事项5.1 操作人员的安全：在操作铁路轴承试验机时，操作人员应佩戴耐高压手套、防护眼镜等个人防护装备，以确保自身的安全。
