PLC顺序控制设计法编制梯形图的四种方式季汉棋江苏省盐城市中等专业学校 224005摘要：本文通过一个实例,归纳总结了顺序控制设计法四种编程方式的思路和特点,并对它们进行了比较。
关键词：PLC,梯形图,顺序控制,起保停电路,步进梯形指令,移位寄存器,置位复位指令。
可编程控制器PLC外部接线简单方便,它的控制主要是程序的设计,编制梯形图是最常用的编程方式,使用中一般有经验设计法,逻辑设计法,继电器控制电路移植法和顺序控制设计法,其中顺序控制设计法也叫功能表图设计法,功能表图是一种用来描述控制系统的控制过程功能、特性的图形，它主要是由步、转换、转换条件、箭头线和动作组成。
这是一种先进的设计方法,对于复杂系统,可以节约60%--90%的设计时间.我国1986年颁布了功能表图的国家标准（GB6988.6—86）。
有了功能表图后，可以用四种方式编制梯形图，它们分别是：起保停编程方式、步进梯形指令编程方式、移位寄存器编程方式和置位复位编程方式。
本文以三菱公司F1系列PLC为例，说明实现顺序控制的四种编程方式。
例如：某PLC控制的回转工作台控制钻孔的过程是：当回转工作台不转且钻头回转时,若传感器X400检测到工件到位，钻头向下工进Y430当钻到一定深度钻头套筒压到下接近开关X401时，计时器T450计时，4秒后快退Y431到上接近开关X402,就回到了原位。
功能表图见图1。

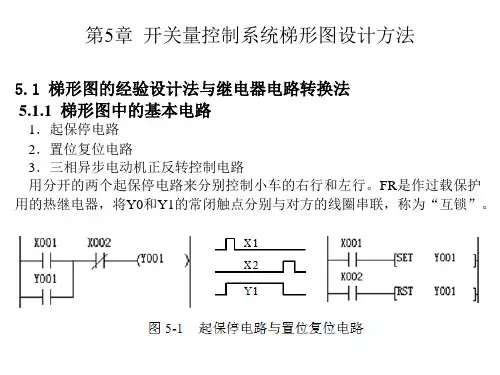

一、使用起保停电路的编程方式起保停电路仅仅使用与触点和线圈有关的指令，无需编程元件做中间环节，各种型号PL C的指令系统都有相关指令，加上该电路利用自保持，从而具有记忆功能，且与传统继电器控制电路基本相类似，因此得到了广泛的应用。
这种编程方法通用性强，编程容易掌握，一般在原继电器控制系统的PLC改造过程中应用较多。
PLC程序设计常用的方法PLC程序设计常用的方法主要有经验设计法、继电器控制电路转换为梯形图法、逻辑设计法、顺序控制设计法等。
1. 经验设计法经验设计法即在一些典型的控制电路程序的根底上，根据被控制对象的具体要求，进行选择组合，并屡次反复调试和修改梯形图，有时需增加一些辅助触点和中间编程环节，才能到达控制要求。
这种方法没有规律可遵循，设计所用的时间和设计质量与设计者的经验有很大的关系，所以称为经验设计法。
经验设计法用于较简单的梯形图设计。
应用经验设计法必须熟记一些典型的控制电路，如起保停电路、脉冲发生电路等2. 继电器控制电路转换为梯形图法继电器接触器控制系统经过长期的使用，已有一套能完成系统要求的控制功能并经过验证的控制电路图，而PLC控制的梯形图和继电器接触器控制电路图很相似，因此可以直接将经过验证的继电器接触器控制电路图转换成梯形图。
主要步骤如下：〔1〕熟悉现有的继电器控制线路。
〔2〕对照PLC的I/O端子接线图，将继电器电路图上的被控器件〔如接触器线圈、指示灯、电磁阀等〕换成接线图上对应的输出点的编号，将电路图上的输入装置〔如传感器、按钮开关、行程开关等〕触点都换成对应的输入点的编号。
〔3〕将继电器电路图中的中间继电器、定时器，用PLC的辅助继电器、定时器来代替。
〔4〕画出全部梯形图，并予以简化和修改。
这种方法对简单的控制系统是可行的，比拟方便，但较复杂的控制电路，就不适用了。
3. 逻辑设计法逻辑设计法是以布尔代数为理论根底，根据生产过程中各工步之间的各个检测元件〔如行程开关、传感器等〕状态的变化，列出检测元件的状态表，确定所需的中间记忆元件，再列出各执行元件的工序表，然后写出检测元件、中间记忆元件和执行元件的逻辑表达式，再转换成梯形图。
该方法在单一的条件控制系统中，非常好用，相当于组合逻辑电路，但和时间有关的控制系统中，就很复杂。
4. 顺序控制设计法根据功能流程图，以步为核心，从起始步开始一步一步地设计下去，直至完成。
PLC顺序控制中编制梯形图的四种方式可（编程）控制器（PLC）外部接线简单方便，它的控制主要是程序的设计，编制梯形图是最常用的编程方式，使用中一般有经验设计法，逻辑设计法，继电器（控制电路）移植法和顺序控制设计法，其中顺序控制设计法也叫功能表图设计法，功能表图是一种用来描述（控制系统）的控制过程功能、特性的图形，它主要是由步、转换、转换条件、箭头线和动作组成。
这是一种先进的设计方法，对于复杂系统，可以节约60%~90%的设计时间.我国1986年颁布了功能表图的国家标准(GB6988.6-86)。
有了功能表图后，可以用四种方式编制梯形图，它们分别是:起保停编程方式、步进梯形指令编程方式、移位（寄存器）编程方式和置位复位编程方式。
本文以三菱公司F1系列PLC为例，说明实现顺序控制的四种编程方式。
例如:某PLC控制的回转工作台控制钻孔的过程是:当回转工作台不转且钻头回转时，若（传感器）X400（检测）到工件到位，钻头向下工进Y430当钻到一定深度钻头套筒压到下接近开关X401时，计时器T450计时，4s后快退Y431到上接近开关X402，就回到了原位。
功能表图见图1:图1功能表图2使用起保停电路的编程方式起保停电路仅仅使用与触点和线圈有关的指令，无需编程元件做中间环节，各种型号PLC的指令系统都有相关指令，加上该电路利用自保持，从而具有记忆功能，且与传统继电器控制电路基本相类似，因此得到了广泛的应用。
这种编程方法通用性强，编程容易掌握，一般在原继电器控制系统的PLC改造过程中应用较多。
如图2为使用起保停电路编程方式编制的与图1顺序功能图所对应的梯形图，图2中只有常开触点、常闭触点及输出线圈组成。
图2起保停电路实现顺序控制3使用步进梯形指令的编程方式步进梯形指令是专门为顺序控制设计提供的指令，它的步只能用状态寄存器S来表示，状态寄存器有断电保持功能，在编制顺序控制程序时应与步进指令一起使用，而且状态寄存器必须用置位指令SET置位，这样才具有控制功能，状态寄存器S才能提供STL触点，否则状态寄存器S与一般的中间继电器M相同。
第五章梯形图程序设计方法由于PLC所有控制功能都是以程序的形式来实现的，因此程序设计对PLC 的应用是很重要的。
PLC的应用主要包括开关量控制和模拟量控制2类。
本章仅介绍开关量控制程序的设计方法。
不同类型的控制问题所采用的设计方法不尽相同，主要的梯形图程序设计方法有：(1)逻辑设计法：对控制任务进行逻辑分析和综合，将控制电路中元器件的通断状态看作以触点通断状态为逻辑变量的逻辑函数，并进行化简，利用PLC 的逻辑指令即可得到控制程序的设计方法。
这种方法主要用于组合逻辑问题的程序设计。
(2)时序图设计法：当PLC各输出信号按照固定的时间间隔发生先后变化时，可以根据输出信号的时间先后关系来设计程序的一种方法。
(3)经验设计法：要求设计者透彻理解PLC各种指令的功能，凭着对各种典型控制环节和基本单元电路的设计经验，选择各种指令并进行修改和完善相应程序的方法。
(4)顺序控制设计法：当控制要求满足一定的先后顺序时，可以将系统的l 个工作周期划分为若干个顺序相连的步，每个步对应一种操作状态，并分析清楚相邻步的转换条件，进而绘制功能图，再按一定的规则转化为梯形图程序的设计方法。
这种方法主要用于解决顺序控制问题，包括单一顺序、选择顺序和并发顺序控制问题。
(5)继电器控制电路图转换设计法：在继电器控制电路图的基础上，经过选择相应指令和合理转换后，就能设计出符合要求的控制程序的方法。
在介绍以上程序设计方法的基础上，还将以实例来介绍具有多种工作方式的系统的控制程序设计思路。
5.1 逻辑设计法当控制对象是开关量且按照它们之间的逻辑关系来实现控制时，可用逻辑设计法来设计控制程序。
逻辑设计法就是根据输入量、输出量及其他变量之间的逻辑关系来设计程序的一种方法。
下面以1个简单的控制为例介绍这种编程方法。
例1 某系统中有4台通风机，设计1个监视系统，监视通风机的运转。
要求如下：4台通风机中有3台及以上开机时，绿灯常亮；只有2台开机时，绿灯以5Hz的频率闪烁；只有1台开机时，红灯以5Hz的频率闪烁；4台全部停机时，红灯常亮。
梯形图的设计方法梯形图是一种常见的图形，可以用于表示数据的变化情况，如时间序列数据的趋势、比较不同数据集的大小等。
下面将介绍梯形图的设计方法，帮助大家更好地理解和使用这种图形。
1、确定数据集首先需要确定要使用的数据集，这些数据应该能够反映您想要表达的信息。
例如，如果您想要展示公司销售额的增长趋势，您需要收集公司每个季度的销售额数据。
2、数据处理在确定数据集之后，需要对数据进行处理，以便于绘制梯形图。
一般来说，需要将数据进行排序、分组和汇总等操作。
例如，如果您想要绘制不同产品销售额的比较图，您需要对每个产品的销售额数据进行分组，并计算每个产品的总销售额。
3、选择图表类型梯形图是一种比较图，可以用于比较不同数据集的大小。
因此，在选择图表类型时，应该根据您的需求选择适合的比较图。
例如，如果您想要比较不同产品销售额的大小，可以选择条形图或饼图等比较图。
4、绘制图表在选择图表类型之后，需要绘制图表。
在绘制图表时，需要选择合适的颜色、字体和布局等，以便于突出您的重点信息。
例如，如果您想要突出展示某个产品的销售额增长趋势，可以选择使用鲜艳的颜色来突出这个产品。
5、添加标签和标题需要在图表上添加标签和标题，以便于让读者更好地理解大家的信息。
标签应该清晰明了，能够准确地说明大家正在展示的信息。
标题应该简短明了，能够概括大家的重点信息。
梯形图是一种非常有用的图形，可以帮助大家更好地理解和展示数据的变化情况。
在设计和使用梯形图时，需要注意以上几个方面的问题，以便于让大家的图表更加清晰明了、准确无误地表达大家的信息。
可编程逻辑控制器（PLC）是一种用于工业控制的计算机系统，具有适应性强、可靠性高、抗干扰能力强等特点，被广泛应用于各种工业生产领域，如电力、化工、机械、食品等。
在PLC编程方面，常用的编程语言包括指令表（IL）、结构化文本（ST）、功能块图（FBD）和梯形图（LADDER）等。
其中，梯形图是最常用的PLC编程语言之一，由于其类似于继电器控制电路的图形符号，易于理解和使用，被广泛应用于工业控制领域。
