第五章梯形图程序设计方法由于PLC所有控制功能都是以程序的形式来实现的，因此程序设计对PLC 的应用是很重要的。
PLC的应用主要包括开关量控制和模拟量控制2类。
本章仅介绍开关量控制程序的设计方法。
不同类型的控制问题所采用的设计方法不尽相同，主要的梯形图程序设计方法有：(1)逻辑设计法：对控制任务进行逻辑分析和综合，将控制电路中元器件的通断状态看作以触点通断状态为逻辑变量的逻辑函数，并进行化简，利用PLC 的逻辑指令即可得到控制程序的设计方法。
这种方法主要用于组合逻辑问题的程序设计。
(2)时序图设计法：当PLC各输出信号按照固定的时间间隔发生先后变化时，可以根据输出信号的时间先后关系来设计程序的一种方法。
(3)经验设计法：要求设计者透彻理解PLC各种指令的功能，凭着对各种典型控制环节和基本单元电路的设计经验，选择各种指令并进行修改和完善相应程序的方法。
(4)顺序控制设计法：当控制要求满足一定的先后顺序时，可以将系统的l 个工作周期划分为若干个顺序相连的步，每个步对应一种操作状态，并分析清楚相邻步的转换条件，进而绘制功能图，再按一定的规则转化为梯形图程序的设计方法。
这种方法主要用于解决顺序控制问题，包括单一顺序、选择顺序和并发顺序控制问题。
(5)继电器控制电路图转换设计法：在继电器控制电路图的基础上，经过选择相应指令和合理转换后，就能设计出符合要求的控制程序的方法。
在介绍以上程序设计方法的基础上，还将以实例来介绍具有多种工作方式的系统的控制程序设计思路。
5.1 逻辑设计法当控制对象是开关量且按照它们之间的逻辑关系来实现控制时，可用逻辑设计法来设计控制程序。
逻辑设计法就是根据输入量、输出量及其他变量之间的逻辑关系来设计程序的一种方法。
下面以1个简单的控制为例介绍这种编程方法。
例1 某系统中有4台通风机，设计1个监视系统，监视通风机的运转。
要求如下：4台通风机中有3台及以上开机时，绿灯常亮；只有2台开机时，绿灯以5Hz的频率闪烁；只有1台开机时，红灯以5Hz的频率闪烁；4台全部停机时，红灯常亮。

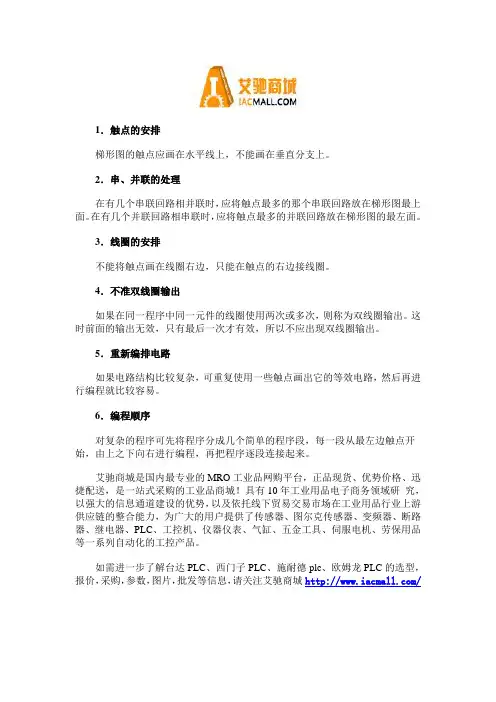

1．触点的安排
梯形图的触点应画在水平线上，不能画在垂直分支上。
2．串、并联的处理
在有几个串联回路相并联时，应将触点最多的那个串联回路放在梯形图最上面。
在有几个并联回路相串联时，应将触点最多的并联回路放在梯形图的最左面。
3．线圈的安排
不能将触点画在线圈右边，只能在触点的右边接线圈。
4．不准双线圈输出
如果在同一程序中同一元件的线圈使用两次或多次，则称为双线圈输出。
这时前面的输出无效，只有最后一次才有效，所以不应出现双线圈输出。
5．重新编排电路
如果电路结构比较复杂，可重复使用一些触点画出它的等效电路，然后再进行编程就比较容易。
6．编程顺序
对复杂的程序可先将程序分成几个简单的程序段，每一段从最左边触点开始，由上之下向右进行编程，再把程序逐段连接起来。
艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。
如需进一步了解台达PLC、西门子PLC、施耐德plc、欧姆龙PLC的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城/。
梯形图的设计方法梯形图是一种常见的图形，可以用于表示数据的变化情况，如时间序列数据的趋势、比较不同数据集的大小等。
下面将介绍梯形图的设计方法，帮助大家更好地理解和使用这种图形。
1、确定数据集首先需要确定要使用的数据集，这些数据应该能够反映您想要表达的信息。
例如，如果您想要展示公司销售额的增长趋势，您需要收集公司每个季度的销售额数据。
2、数据处理在确定数据集之后，需要对数据进行处理，以便于绘制梯形图。
一般来说，需要将数据进行排序、分组和汇总等操作。
例如，如果您想要绘制不同产品销售额的比较图，您需要对每个产品的销售额数据进行分组，并计算每个产品的总销售额。
3、选择图表类型梯形图是一种比较图，可以用于比较不同数据集的大小。
因此，在选择图表类型时，应该根据您的需求选择适合的比较图。
例如，如果您想要比较不同产品销售额的大小，可以选择条形图或饼图等比较图。
4、绘制图表在选择图表类型之后，需要绘制图表。
在绘制图表时，需要选择合适的颜色、字体和布局等，以便于突出您的重点信息。
例如，如果您想要突出展示某个产品的销售额增长趋势，可以选择使用鲜艳的颜色来突出这个产品。
5、添加标签和标题需要在图表上添加标签和标题，以便于让读者更好地理解大家的信息。
标签应该清晰明了，能够准确地说明大家正在展示的信息。
标题应该简短明了，能够概括大家的重点信息。
梯形图是一种非常有用的图形，可以帮助大家更好地理解和展示数据的变化情况。
在设计和使用梯形图时，需要注意以上几个方面的问题，以便于让大家的图表更加清晰明了、准确无误地表达大家的信息。
可编程逻辑控制器（PLC）是一种用于工业控制的计算机系统，具有适应性强、可靠性高、抗干扰能力强等特点，被广泛应用于各种工业生产领域，如电力、化工、机械、食品等。
在PLC编程方面，常用的编程语言包括指令表（IL）、结构化文本（ST）、功能块图（FBD）和梯形图（LADDER）等。
其中，梯形图是最常用的PLC编程语言之一，由于其类似于继电器控制电路的图形符号，易于理解和使用，被广泛应用于工业控制领域。
PLC顺序控制设计法编制梯形图的四种方式季汉棋江苏省盐城市中等专业学校 224005摘要：本文通过一个实例,归纳总结了顺序控制设计法四种编程方式的思路和特点,并对它们进行了比较。
关键词：PLC,梯形图,顺序控制,起保停电路,步进梯形指令,移位寄存器,置位复位指令。
可编程控制器PLC外部接线简单方便,它的控制主要是程序的设计,编制梯形图是最常用的编程方式,使用中一般有经验设计法,逻辑设计法,继电器控制电路移植法和顺序控制设计法,其中顺序控制设计法也叫功能表图设计法,功能表图是一种用来描述控制系统的控制过程功能、特性的图形，它主要是由步、转换、转换条件、箭头线和动作组成。
这是一种先进的设计方法,对于复杂系统,可以节约60%--90%的设计时间.我国1986年颁布了功能表图的国家标准（GB6988.6—86）。
有了功能表图后，可以用四种方式编制梯形图，它们分别是：起保停编程方式、步进梯形指令编程方式、移位寄存器编程方式和置位复位编程方式。
本文以三菱公司F1系列PLC为例，说明实现顺序控制的四种编程方式。
例如：某PLC控制的回转工作台控制钻孔的过程是：当回转工作台不转且钻头回转时,若传感器X400检测到工件到位，钻头向下工进Y430当钻到一定深度钻头套筒压到下接近开关X401时，计时器T450计时，4秒后快退Y431到上接近开关X402,就回到了原位。
功能表图见图1。
一、使用起保停电路的编程方式起保停电路仅仅使用与触点和线圈有关的指令，无需编程元件做中间环节，各种型号PLC的指令系统都有相关指令，加上该电路利用自保持，从而具有记忆功能，且与传统继电器控制电路基本相类似，因此得到了广泛的应用。
这种编程方法通用性强，编程容易掌握，一般在原继电器控制系统的PLC改造过程中应用较多。
如图2为使用起保停电路编程方式编制的与图1顺序功能图所对应的梯形图，图中只有常开触点、常闭触点及输出线圈组成。
二、使用步进梯形指令的编程方式步进梯形指令是专门为顺序控制设计提供的指令，它的步只能用状态寄存器S来表示，状态寄存器有断电保持功能，在编制顺序控制程序时应与步进指令一起使用，而且状态寄存器必须用置位指令SET置位，这样才具有控制功能，状态寄存器S才能提供STL触点，否则状态寄存器S与一般的中间继电器M相同。
