母排导线选择

母排的选择及制作要求
母线（排），应足以承载负荷电流，满足发热限制要求，并应具有足够的机械强度，以承载短路引起的电磁力和热应力的冲击
一、母排规格选配原则：
1母线（排）承载的长期额定负载电流，由母线允许最高发热温度确定。

对其承载电流密度能力的影响因素有材质差异（类型和杂质含量）、规格（截面）、工作环境温度、排列布置方式、多排布置电磁感应、交流趋肤效应等。

考虑到交流趋肤效应，母排截面越大，承载电流密度越小，反之，母排截面越小，承载电流密度越大；环境温度越高，承载电流密度越小。

2对于母线（排）截面规格的选择，按见表5和表6进行。

其中，对于主母线（排），按回路的额定工作电流、母线经济电流密度和母线允许最高发热温度进行选择确定；对于分支母线（排），按回路额定工作电流和母线允许最高发热温度进行选择确定。

3母排截面不得低于电器元件自带伸出连接排的截面。

4对低压情况，中性导体（零排）截面应为相母排截面的一半。

表1：垂直搭接
表2：平行搭接
表3：搭接钻孔倒角尺寸
表4：母线相序排列表
二、母线截面规格的选择
三、母排长期允许承载交流负载电流
注：母线竖放时，矩形母排长期允许承载交流负载电流值。

当母排平放时，宽度为60mm及以下的矩形母排长期允许承载交流负载电流值应比本表降低5%，宽度大于60mm的应比本表降低8%。

矩形母排本体最高允许温度为70℃，环境温度为25℃时，矩形母排长期允许承载交流负载电流值。

对其它环境温度（指夏季平均最高环境温度）的矩形母排长期允许承载交流负载电流值，应为本表所列25℃母线允许电流值乘以环境温度校正系数K。

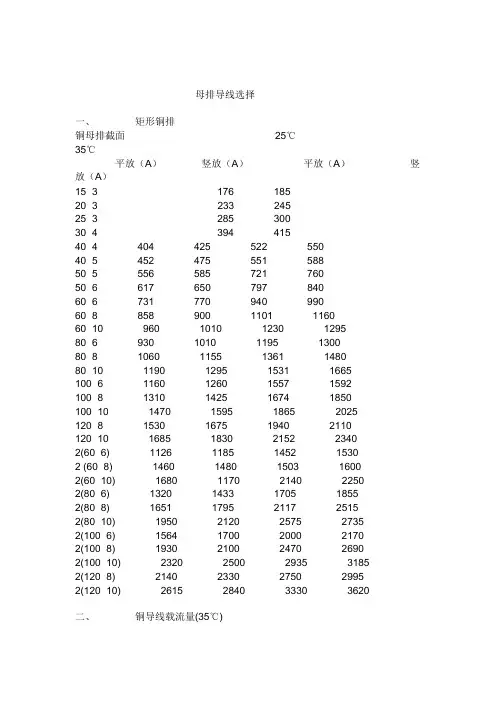

母排数据对照表
（执行标准GB5585-85GB2040-89）
估算法:
单条铜母排载流量= 宽度(mm) X 厚度系数
双母排载流量= 宽度(mm) X 厚度系数X 1.5(经验系数)
铜排和铝排也可以按平方数来,通常铜应该按5-8A/平方,铝应该按3-5A/平方
常用铜排的载流量计算方法：
40℃时铜排载流量=排宽*厚度系数
排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为:[12-20，10-18，8-16，6-14，5-13，4-12].
双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）
3层铜排[40℃]=2单层铜排[40℃]
4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代)
铜排[40℃]= 铜排[25℃]*0.85
铝排[40℃]= 铜排[40℃]/1.3
例如求TMY100*10载流量为：
单层：100*18８=1800(A)[查手册为1860A]；
双层：2(TMY100*10)的载流量为：1860*1.58=2940(A)；[查手册为2942A]；
三层：3(TMY100*10)的载流量为：1860*2＝3720(A)[查手册为3780A]
以上所有计算均精确到与手册数据相当接近。

铜导线载流量(35℃)
抽屉柜抽屉导线选用标准
铜排的尺寸及载流量表。

母排数据对照表
（执行标准GB5585-85GB2040-89）
估算法:
单条铜母排载流量= 宽度(mm) X 厚度系数
双母排载流量= 宽度(mm) X 厚度系数X 1.5(经验系数)
铜排和铝排也可以按平方数来,通常铜应该按5-8A/平方,铝应该按3-5A/平方
常用铜排的载流量计算方法：
40℃时铜排载流量=排宽*厚度系数
排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为:[12-20，10-18，8-16，6-14，5-13，4-12].
双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）
3层铜排[40℃]=2单层铜排[40℃]
4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代)
铜排[40℃]= 铜排[25℃]*0.85
铝排[40℃]= 铜排[40℃]/1.3
例如求TMY100*10载流量为：
单层：100*18８=1800(A)[查手册为1860A]；
双层：2(TMY100*10)的载流量为：1860*1.58=2940(A)；[查手册为2942A]；
三层：3(TMY100*10)的载流量为：1860*2＝3720(A)[查手册为3780A]
以上所有计算均精确到与手册数据相当接近。

铜导线载流量(35℃)
抽屉柜抽屉导线选用标准
铜排的尺寸及载流量表。

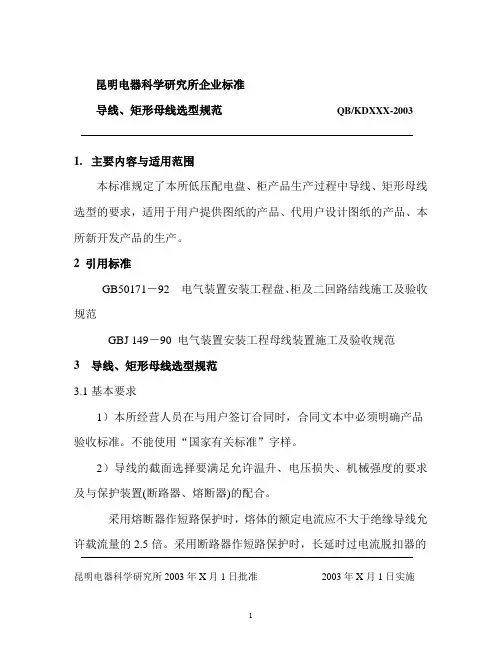

昆明电器科学研究所企业标准导线、矩形母线选型规范QB/KDXXX-20031.主要内容与适用范围本标准规定了本所低压配电盘、柜产品生产过程中导线、矩形母线选型的要求，适用于用户提供图纸的产品、代用户设计图纸的产品、本所新开发产品的生产。

2 引用标准GB50171－92 电气装置安装工程盘、柜及二回路结线施工及验收规范GBJ 149－90 电气装置安装工程母线装置施工及验收规范3 导线、矩形母线选型规范3.1基本要求1）本所经营人员在与用户签订合同时，合同文本中必须明确产品验收标准。

不能使用“国家有关标准”字样。

2）导线的截面选择要满足允许温升、电压损失、机械强度的要求及与保护装置(断路器、熔断器)的配合。

采用熔断器作短路保护时，熔体的额定电流应不大于绝缘导线允许载流量的2.5倍。

采用断路器作短路保护时，长延时过电流脱扣器的昆明电器科学研究所2003年X月1日批准2003年X月1日实施QB/KDXXX-2003整定电流不大于导线允许载流量的1.1倍。

3.2用户提供图纸的产品用户提供图纸的产品应由用户提供与合同内容一致的图纸至少一套，并在图纸上注明导线、矩形母线选型要求。

3.3代用户设计图纸的产品用户只提供技术要求，无具体图纸的项目，经营人员在洽谈项目时应明确导线、矩形母线选型要求。

也可以向用户提供本选型规范并作为合同附件加以确认。

3.4新开发产品本所新开发产品的生产执行本选型规范4 塑料绝缘多芯铜导线载流量选择塑料绝缘多芯铜导线载流量选择见附表1。

5 矩形铜母排载流量选择矩形铜母排载流量选择见附表2。

6 矩形铝母排载流量选择表矩形铝母排载流量选择见附表3。

QB/KDXXX-2003附表1塑料绝缘多芯铜导线载流量选择表使用环境温度：0～400C敷设方式：明敷QB/KDXXX-2003附表2矩形铜母排载流量选择表使用环境温度：0～400C安装方式：竖放QB/KDXXX-2003附表3矩形铝母排载流量选择表使用环境温度：0～400C安装方式：竖放7本标准自发布之日起执行。
