《导线的选择》

电工培训方案第一部分《基本常识》常用导线的选择一.电线和电缆的分类：1.按所用的金属材料可分为铜线、铝线、钢芯铝绞线、钢线、镀锌铁线等。

2.按构造可分为裸导线、绝缘导线、电磁线、电缆等，其中裸导线分为单线和绞线两种，绝缘导线分为单芯和多芯两种。

3.按金属性质可分为硬线及软线两种。

硬线未经退火处理，抗拉强度大；软线经过退火处理，抗拉强度小。

4.按导线的截面形状可分为圆线和型线两种。

5.导线规格划分：导线规格是按导线截面积划分的，单位是平方毫米（mm²）,依次划分为0.3、0.5、0.75、1.0、1.5、 2.5、 4、 6、 10、 16、 25、 35、 50、 70、 95、 120、 150、185、240、300、400、500。

其中1.5至185为常见规格。

二.绝缘导线1.绝缘导线的型号及含义2.绝缘导线型号标注方式⑴、⑵、⑶、⑷、⑸第一位字母表示类别，第二位字母表示线芯金属材料（铜芯省略不标铝芯用L表示），第三位字母表示绝缘材料，第四位字母表示护套材料（无护套不标），第五位字母表示派生代号（软导线字母R有些种类标在第一位，有些种类标在最后一位）。

例如“BVVR”B代表布电线、V聚氯乙烯绝缘、V聚氯乙烯护套、R软导线。

“FVLP”F代表飞机用线、V聚氯乙烯绝缘、L腊克涂层、P屏蔽线。

3.常用绝缘电线的型号及用途4.绝缘导线安全载流量各种绝缘材质的导线安全载流量基本一致，仅以经常使用的聚氯乙烯绝缘铜芯线为例。

注：表中载流量是指环境温度30℃，线芯最高允许温度65℃条件下的载流量，不同环境温度三.橡套电缆与电力电缆1.橡套电缆③YH、YHL型电焊机用电缆载流量2.电力电缆(1)电力电缆的分类：①聚氯乙烯绝缘电缆：大规格的电缆的导体结构一般以扇形为主，额定工作温度70℃。

代表型号：VV 、VLV 、VY 、VV22 、VLV22 、VV23 、VV32、VV33 、VV42 、VV43等。

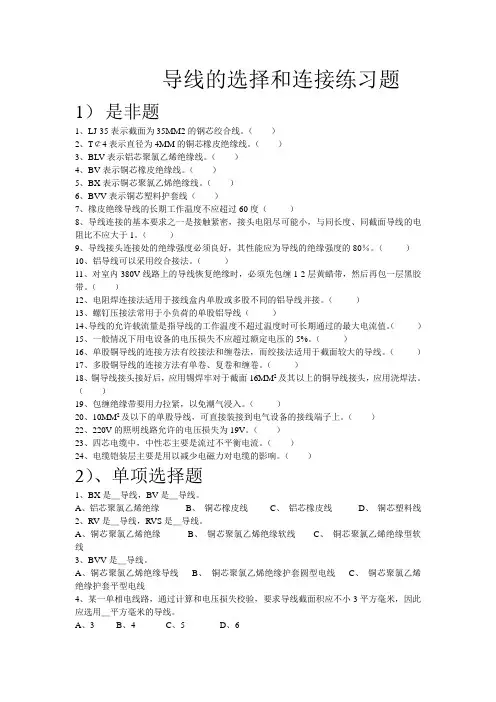

导线的选择和连接练习题1）是非题1、LJ-35表示截面为35MM2的钢芯绞合线。

（）2、T￠4表示直径为4MM的铜芯橡皮绝缘线。

（）3、BLV表示铝芯聚氯乙烯绝缘线。

（）4、BV表示铜芯橡皮绝缘线。

（）5、BX表示铜芯聚氯乙烯绝缘线。

（）6、BVV表示铜芯塑料护套线（）7、橡皮绝缘导线的长期工作温度不应超过60度（）8、导线连接的基本要求之一是接触紧密，接头电阻尽可能小，与同长度、同截面导线的电阻比不应大于1。

（）9、导线接头连接处的绝缘强度必须良好，其性能应为导线的绝缘强度的80％。

（）10、铝导线可以采用绞合接法。

（）11、对室内380V线路上的导线恢复绝缘时，必须先包缠1-2层黄蜡带，然后再包一层黑胶带。

（）12、电阻焊连接法适用于接线盒内单股或多股不同的铝导线并接。

（）13、螺钉压接法常用于小负荷的单股铝导线（）14、导线的允许载流量是指导线的工作温度不超过温度时可长期通过的最大电流值。

（）15、一般情况下用电设备的电压损失不应超过额定电压的5%。

（）16、单股铜导线的连接方法有绞接法和缠卷法，而绞接法适用于截面较大的导线。

（）17、多股铜导线的连接方法有单卷、复卷和缠卷。

（）18、铜导线接头接好后，应用锡焊牢对于截面16MM2及其以上的铜导线接头，应用浇焊法。

（）19、包缠绝缘带要用力拉紧，以免潮气浸入。

（）20、10MM2及以下的单股导线，可直接装接到电气设备的接线端子上。

（）22、220V的照明线路允许的电压损失为19V。

（）23、四芯电缆中，中性芯主要是流过不平衡电流。

（）24、电缆铠装层主要是用以减少电磁力对电缆的影响。

（）2）、单项选择题1、BX是＿导线，BV是＿导线。

A、铝芯聚氯乙烯绝缘B、铜芯橡皮线C、铝芯橡皮线D、铜芯塑料线2、RV是＿导线，RVS是＿导线。

A、铜芯聚氯乙烯绝缘B、铜芯聚氯乙烯绝缘软线C、铜芯聚氯乙烯绝缘型软线3、BVV是＿导线。

A、铜芯聚氯乙烯绝缘导线B、铜芯聚氯乙烯绝缘护套圆型电线C、铜芯聚氯乙烯绝缘护套平型电线4、某一单相电线路，通过计算和电压损失校验，要求导线截面积应不小3平方毫米，因此应选用＿平方毫米的导线。

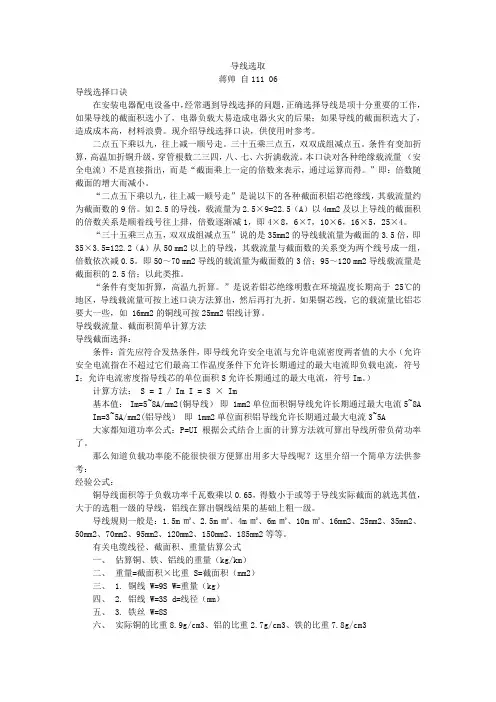

导线选取蒋帅自111 06导线选择口诀在安装电器配电设备中，经常遇到导线选择的问题，正确选择导线是项十分重要的工作，如果导线的截面积选小了，电器负载大易造成电器火灾的后果；如果导线的截面积选大了，造成成本高，材料浪费。

现介绍导线选择口诀，供使用时参考。

二点五下乘以九，往上减一顺号走。

三十五乘三点五，双双成组减点五。

条件有变加折算，高温加折铜升级，穿管根数二三四，八、七、六折满载流。

本口诀对各种绝缘载流量（安全电流）不是直接指出，而是“截面乘上一定的倍数来表示，通过运算而得。

”即：倍数随截面的增大而减小。

“二点五下乘以九，往上减一顺号走”是说以下的各种截面积铝芯绝缘线，其载流量约为截面数的9倍。

如2.5的导线，载流量为2.5×9=22.5（A）以4mm2及以上导线的截面积的倍数关系是顺着线号往上排，倍数逐渐减1，即4×8，6×7，10×6，16×5，25×4。

“三十五乘三点五，双双成组减点五”说的是35mm2的导线载流量为截面的3.5倍，即35×3.5=122.2（A）从50 mm2以上的导线，其载流量与截面数的关系变为两个线号成一组，倍数依次减0.5。

即50～70 mm2导线的载流量为截面数的3倍；95～120 mm2导线载流量是截面积的2.5倍；以此类推。

“条件有变加折算，高温九折算。

”是说若铝芯绝缘明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀方法算出，然后再打九折。

如果铜芯线，它的载流量比铝芯要大一些，如 16mm2的铜线可按25mm2铝线计算。

导线载流量、截面积简单计算方法导线截面选择：条件：首先应符合发热条件，即导线允许安全电流与允许电流密度两者值的大小（允许安全电流指在不超过它们最高工作温度条件下允许长期通过的最大电流即负载电流，符号I；允许电流密度指导线芯的单位面积S允许长期通过的最大电流，符号Im。

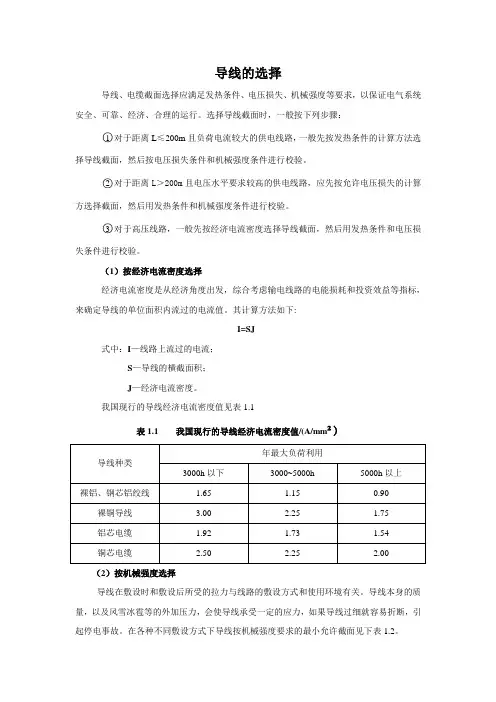

导线的选择导线、电缆截面选择应满足发热条件、电压损失、机械强度等要求，以保证电气系统安全、可靠、经济、合理的运行。

选择导线截面时，一般按下列步骤：○1对于距离L≤200m且负荷电流较大的供电线路，一般先按发热条件的计算方法选择导线截面，然后按电压损失条件和机械强度条件进行校验。

○2对于距离L＞200m且电压水平要求较高的供电线路，应先按允许电压损失的计算方选择截面，然后用发热条件和机械强度条件进行校验。

○3对于高压线路，一般先按经济电流密度选择导线截面，然后用发热条件和电压损失条件进行校验。

（1）按经济电流密度选择经济电流密度是从经济角度出发，综合考虑输电线路的电能损耗和投资效益等指标，来确定导线的单位面积内流过的电流值。

其计算方法如下:I=SJ式中：I—线路上流过的电流；S—导线的横截面积；J—经济电流密度。

我国现行的导线经济电流密度值见表1.1表1.1 我国现行的导线经济电流密度值/(A/mm²)（2）按机械强度选择导线在敷设时和敷设后所受的拉力与线路的敷设方式和使用环境有关。

导线本身的质量，以及风雪冰雹等的外加压力，会使导线承受一定的应力，如果导线过细就容易折断，引起停电事故。

在各种不同敷设方式下导线按机械强度要求的最小允许截面见下表1.2。

表1.2 按机械强度确定的绝缘导线最小允许截面积（3）按发热条件选择每一种导线通过电流时，由于导线本身的电阻及电流的热效应都会使导线发热，温度升高。

如果导线温度超过一定限度，导线就会加速老化，甚至损坏或造成短路失火等事故。

为使导线能长期通过负荷电流而不过热，对一定截面的不同材料的导线就有一个规定的容许电流值，称为允许载流量。

这个数值是根据导线绝缘材料的种类、允许升温、表面散热情况及散热面积的大小等条件来确定的。

按发热条件来选择导线截面，就是要求根据计算负荷求出的总计算电流I∑c不可超过这个允许载流量I N。

即：I N= I∑c若视在计算负荷为S∑c，电网规定电压为U N，则有I∑c=S∑c/√3U N，表1.3和表1.4给出了常用铜芯线和铝芯线在25℃的环境温度、不同敷设条件下的长期连续负荷允许载流量。

电路中的导线的选择与使用导线是电路中的重要组成部分，它承担着电流的传输任务。

正确选择和使用导线对于电路的性能和安全都至关重要。

本文将介绍电路中导线的选择原则和使用注意事项。

一、导线选择原则1. 导线材料选择：常见的导线材料有铜和铝。

铜导线具有优良的导电性能和良好的导热性能，适用于大部分低压和中压电路。

铝导线则比铜导线成本更低，适用于一些低压场合。

在选择导线时应根据具体情况综合考虑。

2. 导线截面选择：导线的截面决定了其通过电流的能力。

一般情况下，导线截面越大，承载电流能力越强。

选择导线截面应根据电路负载电流、长度和电流密度等因素计算。

避免截面过小导致电流超载、发热过大。

3. 导线绝缘材料选择：导线绝缘材料的选择应考虑其绝缘性能和耐热性能。

常见的导线绝缘材料有PVC、PE、XLPE等。

根据环境温度、导线所处位置以及使用要求等，选择合适的绝缘材料。

二、导线使用注意事项1. 导线敷设：导线敷设时应注意避免与其他金属材料直接接触，并与其他电源线、信号线等分开敷设，避免干扰和短路。

导线应尽量保持平直、整齐并固定牢固，减少机械损伤和振动引起的松动。

2. 导线接头：导线接头应牢固可靠，接触电阻小，保证电流传输的稳定性和可靠性。

在连接导线时，应清除导线表面氧化层，使用合适的导线连接器进行连接，并进行良好的防潮措施。

3. 导线长度：导线长度对电路的性能有一定影响。

过长的导线会引起电压降低和损耗，因此应尽量控制导线长度，适当选择更粗的截面以减小电阻。

在设计电路时，应合理规划导线长度，避免过长或过短的情况。

4. 导线绝缘破损：定期检查导线绝缘是否破损，避免导线裸露导致触电和短路等安全隐患。

如果发现导线绝缘破损，应及时更换或修复，确保电路正常运行和使用安全。

总结：合理选择导线材料和截面，注意导线绝缘材料的选择，合理敷设和连接导线，控制导线长度，并定期检查导线绝缘状态，都是确保电路性能和安全的重要步骤。

在电路设计和维护中，对导线的选择与使用要给予充分的重视。

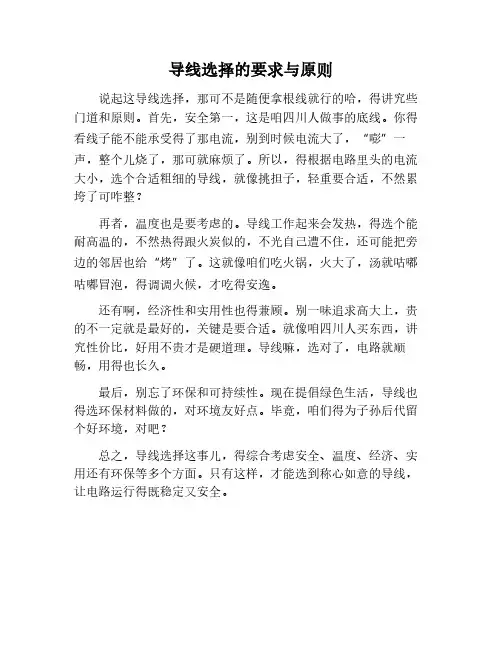

导线选择的要求与原则
说起这导线选择，那可不是随便拿根线就行的哈，得讲究些门道和原则。

首先，安全第一，这是咱四川人做事的底线。

你得看线子能不能承受得了那电流，别到时候电流大了，“嘭”一声，整个儿烧了，那可就麻烦了。

所以，得根据电路里头的电流大小，选个合适粗细的导线，就像挑担子，轻重要合适，不然累垮了可咋整？
再者，温度也是要考虑的。

导线工作起来会发热，得选个能耐高温的，不然热得跟火炭似的，不光自己遭不住，还可能把旁边的邻居也给“烤”了。

这就像咱们吃火锅，火大了，汤就咕嘟咕嘟冒泡，得调调火候，才吃得安逸。

还有啊，经济性和实用性也得兼顾。

别一味追求高大上，贵的不一定就是最好的，关键是要合适。

就像咱四川人买东西，讲究性价比，好用不贵才是硬道理。

导线嘛，选对了，电路就顺畅，用得也长久。

最后，别忘了环保和可持续性。

现在提倡绿色生活，导线也得选环保材料做的，对环境友好点。

毕竟，咱们得为子孙后代留个好环境，对吧？
总之，导线选择这事儿，得综合考虑安全、温度、经济、实用还有环保等多个方面。

只有这样，才能选到称心如意的导线，让电路运行得既稳定又安全。

导线选择《基本常识》常用导线的选择一.电线和电缆的分类：1.按所用的金属材料可分为铜线、铝线、钢芯铝绞线、钢线、镀锌铁线等。

2.按构造可分为裸导线、绝缘导线、电磁线、电缆等，其中裸导线分为单线和绞线两种，绝缘导线分为单芯和多芯两种。

3.按金属性质可分为硬线及软线两种。

硬线未经退火处理，抗拉强度大；软线经过退火处理，抗拉强度小。

4.按导线的截面形状可分为圆线和型线两种。

5.导线规格划分：导线规格是按导线截面积划分的，单位是平方毫米（mm²）,依次划分为0.3、0.5、0.75、1.0、1.5、 2.5、 4、 6、 10、 16、 25、 35、 50、 70、 95、 120、 150、185、240、300、400、500。

其中1.5至185为常见规格。

二.绝缘导线1.绝缘导线的型号及含义2.绝缘导线型号标注方式⑴、⑵、⑶、⑷、⑸第一位字母表示类别，第二位字母表示线芯金属材料（铜芯省略不标铝芯用L表示），第三位字母表示绝缘材料，第四位字母表示护套材料（无护套不标），第五位字母表示派生代号（软导线字母R有些种类标在第一位，有些种类标在最后一位）。

例如“BVVR”B代表布电线、V聚氯乙烯绝缘、V聚氯乙烯护套、R软导线。

“FVLP”F代表飞机用线、V聚氯乙烯绝缘、L腊克涂层、P屏蔽线。

3.常用绝缘电线的型号及用途4.绝缘导线安全载流量各种绝缘材质的导线安全载流量基本一致，仅以经常使用的聚氯乙烯绝缘铜芯线为例。

注：表中载流量是指环境温度30℃，线芯最高允许温度65℃条件下的载流量，不同环境温度三.橡套电缆与电力电缆1.橡套电缆③YH、YHL型电焊机用电缆载流量2.电力电缆(1)电力电缆的分类：①聚氯乙烯绝缘电缆：大规格的电缆的导体结构一般以扇形为主，额定工作温度70℃。

代表型号：VV 、VLV 、VY 、VV22 、VLV22 、VV23 、VV32、VV33 、VV42 、VV43等。

②交联聚乙烯绝缘电缆：额定工作温度：90℃，对于低压电缆来说，主要采用扇形导体，对于中高压电缆导体来说，采用圆形导体。

导线选择参考详细原则⼀、线截⾯选择原则从配电变压器到⽤电负荷的线路有架空线路和电缆线路两种形式。

⽆论室内或室外的配电导线及电缆截⾯的选择⽅法是⼀样的。

（⼀）选择导线截⾯的原则1、电⼒电缆缆芯截⾯选择的基本要求(1)最⼤⼯作电流作⽤下的缆芯温度，不得超过按电缆使⽤寿命确定的允许值。

(2)最⼤短路电流作⽤时间产⽣的热效应，应满⾜热稳定条件。

(3)连接回路在最⼤⼯作电流作⽤下的电压降，不得超过该回路允许值。

(4)较长距离的⼤电流回路或35kV以上⾼压电缆，当符合上述条件时，宜选择经济截⾯，可按“年费⽤⽀出最⼩”原则。

(5)铝芯电缆截⾯，不宜⼩于4mm2。

(6)⽔下电缆敷设当需缆芯承受拉⼒且较合理时，可按抗拉要求选⽤截⾯。

导线截⾯的选择应同时满⾜机械强度、⼯作电流和允许电压降的要求。

其中导线承受最低的机械强度的要求是指诸如导线的⾃重、风、雪、冰封等⽽不致于断线；导线应能满⾜负载长时间通过正常⼯作最⼤电流的需要；及导线上的电压降应不超过规定的允许电压降。

⼀般公⽤电⽹电压降不得超过额定电压的5％。

电⼒电缆芯截⾯选择不当时，造成影响可靠运⾏、缩短使⽤寿命、危害安全、带来经济损失等弊病，不容忽视。

电缆缆芯持续⼯作温度，关系着电缆绝缘的耐热寿命，⼀般按30～40年使⽤寿命，并依据不同绝缘材料特性确定⼯作温度允许值。

当⼯作温度⽐允许值⼤时，相应的使⽤寿命缩短，如交联聚⼄烯⼯作温度较允许值增加约8℃，对应载流量增加7％，则使⽤寿命降低⼀半。

电缆缆芯持续⼯作温度，还涉及影响缆芯导体连接的可靠性，需考虑⼯程实际可能的导体连接⼯艺条件来拟定。

短路电流作⽤于缆芯产⽣的热效应，满⾜不影响电缆绝缘的暂态物理性能维持继续正常使⽤，且使含有电缆接头的导体连接能可靠⼯作，以及对分相统包电缆在电动⼒作⽤下不致危及电缆构造的正常运⾏，这就统称为符合热稳定条件。

否则会出现了油纸绝缘铅包被炸裂、绝缘纸烧焦、电缆芯被弹出、电缆端部冒烟等故障。

“年费⽤⽀出最⼩”原则的评定⽅法，是参照原⽔电部82电计字第44号⽂颁发“电⼒⼯程经济分析暂⾏条例”，该⽂件推荐的年费⽤⽀出B的表达式如下：B＝0.11Z＋1.11N。

配电导线的选择配电线路的导线截面的选择必须满足下列三个方面的要求：导线的发热条件、允许的电压损失和机械强度。

(1) 按发热条件确定导线截面导线在通过正常最大负荷电流时产生的发热温度，不应超过其正常运行时的最高允许温度。

由这个条件来确定的导线截面称为“按发热条件”或“按允许载流量”选择导线截面。

导线的允许载流量大于或等于该导线所在线路的计算电流，即： I N ≥I JS(2) 按允许电压损失选择导线截面规范规定：从变压器低压侧母线到用电设备受电端的电压损耗，一般不超过用电设备额定电压的5%；对视觉要求较高的照明电路，则为2%~3%。

如果线路的电压损耗值超过了允许值，应适当加大导线的截面，减小配电线路的电压降，以满足用电设备的要求。

线路的电压损耗ΔU 为：.配电线路上电压损耗的大小与导线上输送功率的大小、输送12100%NU U U U -=⨯距离的远近及导线截面的大小有关。

可用下列公式进行导线截面的选择：C 为电压损耗计算常数，它是由电路相数、额定电压及导线材料的电阻率等因素决定的一个常数，如表3.1所示；表3.1计算线路电压损耗公式中系数C 值线路额定电压（V ） 线路系统及电流种类 系数C 值 铜线 铝线 380/220 三相四线 77 46.3 380/220 两相三线34 20.5 220 110 36 24 12单相或直流12.83.2 0.34 0.153 0.0387.75 1.9 0.21 0.092 0.023【例3.2】某学生宿舍楼白炽灯照明的计算负荷为50kW ，由100m 远处的变电所用橡皮绝缘铝线（BLX ）供电，供电方式为三相五线制，要求这段线路的电压损耗不超过2.5%，试选择导线截面积。

【解】所以，选择截面积为50mm2的橡皮绝缘铝线。

【例3.3】某工地进户线的计算负荷为65kW ，进户线的长度为60m ，导线架空敷设，如采用BLV —500（3×35＋1×25）规格的导线是否满足5%的电压损耗率？ 【解】满足要求。
