导线选择

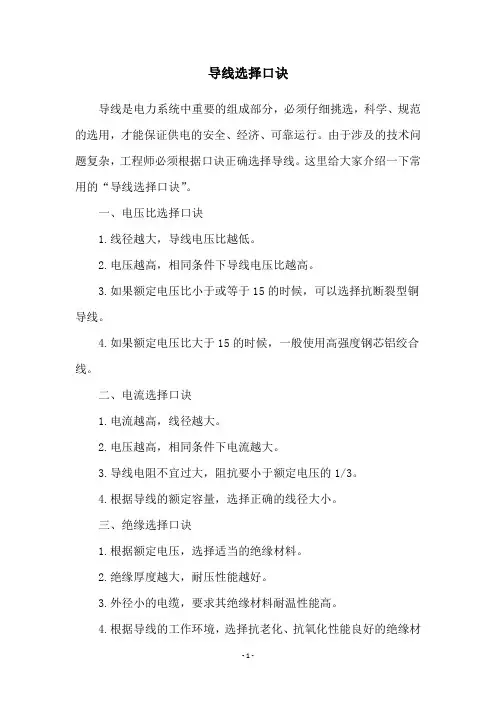

导线选择口诀导线是电力系统中重要的组成部分，必须仔细挑选，科学、规范的选用，才能保证供电的安全、经济、可靠运行。

由于涉及的技术问题复杂，工程师必须根据口诀正确选择导线。

这里给大家介绍一下常用的“导线选择口诀”。

一、电压比选择口诀1.线径越大，导线电压比越低。

2.电压越高，相同条件下导线电压比越高。

3.如果额定电压比小于或等于15的时候，可以选择抗断裂型铜导线。

4.如果额定电压比大于15的时候，一般使用高强度钢芯铝绞合线。

二、电流选择口诀1.电流越高，线径越大。

2.电压越高，相同条件下电流越大。

3.导线电阻不宜过大，阻抗要小于额定电压的1/3。

4.根据导线的额定容量，选择正确的线径大小。

三、绝缘选择口诀1.根据额定电压，选择适当的绝缘材料。

2.绝缘厚度越大，耐压性能越好。

3.外径小的电缆，要求其绝缘材料耐温性能高。

4.根据导线的工作环境，选择抗老化、抗氧化性能良好的绝缘材料。

四、固定安装选择口诀1.电缆固定安装要紧固牢实，做到固定可靠，防止电缆振动。

2.挂网架时，要考虑空气的散热，避免线路过热。

3.绝缘塑料管外壳要安装在墙面上，远离水源，以防潮湿。

4.金属管和管材必须安装在防潮的地方，以减少对电缆的损坏。

总的来说，以上四个口诀都是电力系统中导线选择的关键。

在挑选导线时，要充分考虑功耗、负荷、温度、环境等因素，并结合以上口诀，把控设计工程的质量，保证导线的选择正确，从而使供电系统安全可靠。

此外，选择正确的导线是构建安全电力系统的基本，但选择口诀只能提供技术参考，最终还是要根据实际情况，结合技术规范来进行选择，并加强设计工程的组织管理和质量控制，以保证设计的可靠性。

第五章 导线的选择
第一节 导线类型的选择
一、导体材料的选择 1.室外线路的电线、电缆一般采用铝导线； 2.架空线路采用裸铝导线； 3.高压架空线路档距较长，杆位高差较大，采用 钢芯铝绞线； 4.盐雾或其他化学浸蚀气体地区，采用防腐铝绞 线或铜绞线； 5.不宜敷设架空线路，或导线交叉繁多，环境潮 湿，具有腐蚀性和火灾爆炸等危险情况时，考虑 用电缆线。其他情况尽量采用普通导线。
电缆芯数数目及其使用范围
四、铠装选择
1.对直埋敷设的电缆，在土壤可能发生位移的 地段，如流砂、回填土及大型建筑物、构筑物附 近应选用能承受机械张力的钢丝铠装电缆。塑料 电缆直埋敷设时，当使用中可能承受较大压力或 存在机械损伤危险时，应选用钢带铠装。 2.电缆金属套或铠装外面应具有塑料防腐蚀外 套，当位于盐碱、沼泽或在含有腐蚀性的矿渣回 填土中时，应具有增强防护型的外护套。 3.导管或排管中敷设。宜选用塑料外护套或加 强型铅包护套。
3.按机械强度条件选择
按机械强度条件选择即 选择导线时应保证线路在任 何恶劣的环境条件下，在电 气安装和正常运行过程中导线不被拉断。 由于导线本身自重，以及温度变化、风雨、冰 雪等原因，会使导线承受一定的应力，如果导线 过细，就容易被拉断，引起停电事故，所以考虑 机械强度，满足不同用途导线的最小截面要求。
三、电缆芯数的选择 低压配电系统，三相四线制供电线路： 1.若第四芯为PEN线时，宜采用四芯型电缆而不 得采用三芯电缆加单芯电缆组合成一回路的方式； 2.当PE线作为专用而与带电导体N线分开时，则 应采用五芯型电缆。若无五芯型电缆时可采用四芯 型电缆加单芯电缆电线捆扎组合的方式。 3.PE线也可利用电缆的屏蔽层、铠装等金属外护 层。 4.分支单相回路带PE线时，应采用三芯电缆。

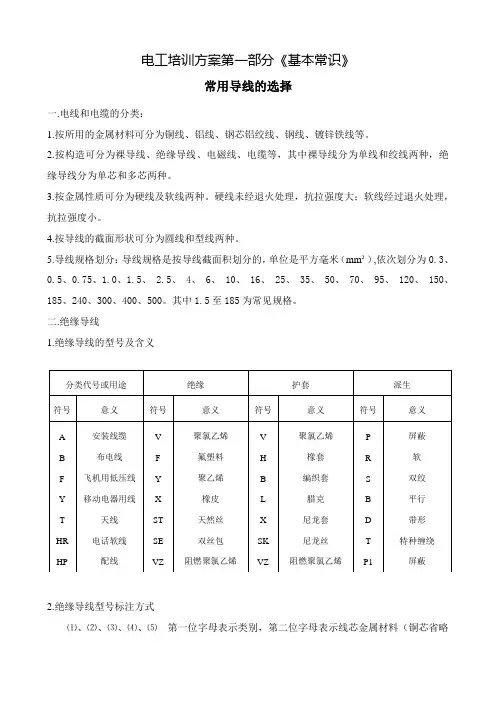

电工培训方案第一部分《基本常识》常用导线的选择一.电线和电缆的分类：1.按所用的金属材料可分为铜线、铝线、钢芯铝绞线、钢线、镀锌铁线等。

2.按构造可分为裸导线、绝缘导线、电磁线、电缆等，其中裸导线分为单线和绞线两种，绝缘导线分为单芯和多芯两种。

3.按金属性质可分为硬线及软线两种。

硬线未经退火处理，抗拉强度大；软线经过退火处理，抗拉强度小。

4.按导线的截面形状可分为圆线和型线两种。

5.导线规格划分：导线规格是按导线截面积划分的，单位是平方毫米（mm²）,依次划分为0.3、0.5、0.75、1.0、1.5、 2.5、 4、 6、 10、 16、 25、 35、 50、 70、 95、 120、 150、185、240、300、400、500。

其中1.5至185为常见规格。

二.绝缘导线1.绝缘导线的型号及含义2.绝缘导线型号标注方式⑴、⑵、⑶、⑷、⑸第一位字母表示类别，第二位字母表示线芯金属材料（铜芯省略不标铝芯用L表示），第三位字母表示绝缘材料，第四位字母表示护套材料（无护套不标），第五位字母表示派生代号（软导线字母R有些种类标在第一位，有些种类标在最后一位）。

例如“BVVR”B代表布电线、V聚氯乙烯绝缘、V聚氯乙烯护套、R软导线。

“FVLP”F代表飞机用线、V聚氯乙烯绝缘、L腊克涂层、P屏蔽线。

3.常用绝缘电线的型号及用途4.绝缘导线安全载流量各种绝缘材质的导线安全载流量基本一致，仅以经常使用的聚氯乙烯绝缘铜芯线为例。

注：表中载流量是指环境温度30℃，线芯最高允许温度65℃条件下的载流量，不同环境温度三.橡套电缆与电力电缆1.橡套电缆③YH、YHL型电焊机用电缆载流量2.电力电缆(1)电力电缆的分类：①聚氯乙烯绝缘电缆：大规格的电缆的导体结构一般以扇形为主，额定工作温度70℃。

代表型号：VV 、VLV 、VY 、VV22 、VLV22 、VV23 、VV32、VV33 、VV42 、VV43等。

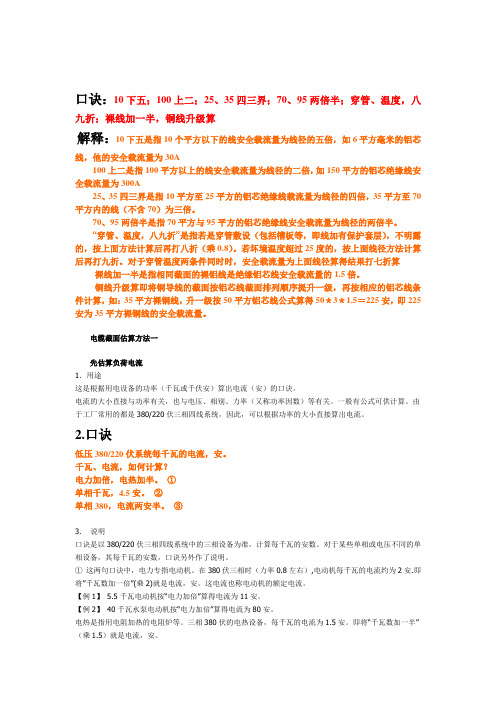

口诀：10下五；100上二；25、35四三界；70、95两倍半；穿管、温度，八九折；裸线加一半，铜线升级算解释：10下五是指10个平方以下的线安全载流量为线径的五倍，如6平方毫米的铝芯线，他的安全载流量为30A 100上二是指100平方以上的线安全载流量为线径的二倍，如150平方的铝芯绝缘线安全载流量为300A 25、35四三界是指10平方至25平方的铝芯绝缘线载流量为线径的四倍，35平方至70平方内的线（不含70）为三倍。

70、95两倍半是指70平方与95平方的铝芯绝缘线安全载流量为线径的两倍半。

“穿管、温度，八九折”是指若是穿管敷设（包括槽板等，即线加有保护套层），不明露的，按上面方法计算后再打八折（乘0.8）。

若坏境温度超过25度的，按上面线径方法计算后再打九折。

对于穿管温度两条件同时时，安全载流量为上面线径算得结果打七折算 裸线加一半是指相同截面的裸铝线是绝缘铝芯线安全载流量的1.5倍。

铜线升级算即将铜导线的截面按铝芯线截面排列顺序提升一级，再按相应的铝芯线条件计算，如：35平方裸铜线，升一级按50平方铝芯线公式算得50＊3＊1.5＝225安，即225安为35平方裸铜线的安全载流量。

电缆截面估算方法一先估算负荷电流1．用途这是根据用电设备的功率（千瓦或千伏安）算出电流（安）的口诀。

电流的大小直接与功率有关，也与电压、相别、力率（又称功率因数）等有关。

一般有公式可供计算。

由于工厂常用的都是380/220伏三相四线系统，因此，可以根据功率的大小直接算出电流。

2.口诀低压380/220伏系统每千瓦的电流，安。

千瓦、电流，如何计算？电力加倍，电热加半。

①单相千瓦，4.5安。

②单相380，电流两安半。

③3．说明口诀是以380/220伏三相四线系统中的三相设备为准，计算每千瓦的安数。

对于某些单相或电压不同的单相设备，其每千瓦的安数，口诀另外作了说明。

①这两句口诀中，电力专指电动机。

在380伏三相时（力率0.8左右）,电动机每千瓦的电流约为2安.即将”千瓦数加一倍”(乘2)就是电流，安。

2.5mm2
电缆线： 4X1.5mm2
1.5mm2
10
7
3、导线截面的选择
• 导线的截面积以mm2为单位。 • 导线的截面积越大，允许通过的安全电流就越大。 在同样的使用条件下，铜导线比铝导线可以小一 号。 • 在选择导线的截面时，主要是根据导线的安全载 流量来选择导线的截面。 • 在选择导线时，还要考虑导线的机械强度。
有些负荷小的设备，虽然选择很小的截面就能满足允 许电流的要求，但还必须查看是否满足导线机械强度 所允许的最小截面，如果这项要求不能满足，就要按 导线机械强度所允许的最小截面重新选择。 8
无零线
6
2、导线颜色的选择
• 在装修装饰中，如果住户自己布线，因条件限制， 往往不能按规定要求选择导线颜色，这是可遵照 以下要求使用导线：
相线可使用黄色、绿色或红色中的任一种颜色，但不 允许使用黑色、白色或绿/黄双色的导线。 / 零线可使用黑色导线，没有黑色导线时，也可用白色 导线。零线不允许使用红色导线。 保护零线应使用绿/黄双色的导线，如无此种颜色导线， 也可用黑色的导线。但这时零线应使用浅蓝色或白色 的导线，以便两者有明显的区别。保护零线不允许使 用除绿/黄双色线和黑色线以外的其他颜色的导线。
导线的选择
1 导电材料
2
家庭用电负荷计算
3
导线的选择
0
一、导电材料 1、特点：大部分为金属，但并不是所有的金 属都可作为导线材料。须具备以下五个特点： （1）导电性能好（即电阻率ρ小） （2）有一定的机械强度 （3）不易氧化和腐蚀 （4）容易加工和焊接
1
2、常用材料：铜 T ；铝 L 架空线路：铝镁硅合金（具有高机械强度） 电热材料：镍铬合金（具有大电阻率） 熔丝： 铅锡合金（具有低熔点） 灯丝： 钨丝（具有高熔点）

导线的选择资料
教学目标
了解常用导线的型号、名称、主要用途 掌握导线的选择依靠哪些因素进行选择
知道家庭装修电线选择注意事项
导线连接的要求 导线连接的方法 家庭装修电线选择注意事项
导线的选择
屋内配线的导线截面、使用环境，应根据 导线的允许载流量，线路的允许电压损耗， 导线的机械强度等条件选择。一般先按允许 载流量选定导线截面，再以其他条件进行校 核。
国土面积：18.6万平方公里
land area over 180,000sq.km
省会：武汉
Wuhan city is the capital city.
包括：12个省辖市 over 12 cities 1个自治州 1 autonomous prefecture 3个直管市 1个林区 1 forestry zone 辖103个县（市、区）
小学入学率99.96％
the current entry rate of primary school have reached 99.96%
初中入学率99.63％
the current entry rate of middle school have reached 99.63%
高中阶段毛入学率为87.2％
根铜芯护套线 聚氯乙烯绝缘和护套2根或3 根铝芯护套线
用途：用来作为交直流额定电压为
500V及以下的户内外照明和小容量动 力线路的铺设导线。
型号：BVR BLVR 名称：聚氯乙烯绝缘铜芯软线
聚氯乙烯绝缘铝芯软线
用途：适用于不作频繁活动场
合的电源连接线；但不能作为 不固定的或处于活动场合的敷 设导线。
come into shape
各阶段教育情况
All levels of education condition

口诀：10下五；100上二；25、35四三界；70、95两倍半；穿管、温度，八九折；裸线加一半，铜线升级算解释：10下五是指10个平方以下的线安全载流量为线径的五倍，如6平方毫米的铝芯线，他的安全载流量为30A100上二是指100平方以上的线安全载流量为线径的二倍，如150平方的铝芯绝缘线安全载流量为300A25、35四三界是指10平方至25平方的铝芯绝缘线载流量为线径的四倍，35平方至70平方内的线（不含70）为三倍。

70、95两倍半是指70平方与95平方的铝芯绝缘线安全载流量为线径的两倍半。

“穿管、温度，八九折”是指若是穿管敷设（包括槽板等，即线加有保护套层），不明露的，按上面方法计算后再打八折（乘0.8）。

若坏境温度超过25度的，按上面线径方法计算后再打九折。

对于穿管温度两条件同时时，安全载流量为上面线径算得结果打七折算裸线加一半是指相同截面的裸铝线是绝缘铝芯线安全载流量的1.5倍。

铜线升级算即将铜导线的截面按铝芯线截面排列顺序提升一级，再按相应的铝芯线条件计算，如：35平方裸铜线，升一级按50平方铝芯线公式算得50＊3＊1.5＝225安，即225安为35平方裸铜线的安全载流量。

电缆截面估算方法一先估算负荷电流1．用途这是根据用电设备的功率（千瓦或千伏安）算出电流（安）的口诀。

电流的大小直接与功率有关，也与电压、相别、力率（又称功率因数）等有关。

一般有公式可供计算。

由于工厂常用的都是380/220伏三相四线系统，因此，可以根据功率的大小直接算出电流。

2.口诀低压380/220伏系统每千瓦的电流，安。

千瓦、电流，如何计算？电力加倍，电热加半。

①单相千瓦，4.5安。

②单相380，电流两安半。

③3．说明口诀是以380/220伏三相四线系统中的三相设备为准，计算每千瓦的安数。

对于某些单相或电压不同的单相设备，其每千瓦的安数，口诀另外作了说明。

①这两句口诀中，电力专指电动机。

在380伏三相时（力率0.8左右）,电动机每千瓦的电流约为2安.即将”千瓦数加一倍”(乘2)就是电流，安。

导线电缆的选择（１）导体材质的选择导线电缆一般应采用铝芯线、架空线常采用钢芯铝绞线，低压架空线路常用裸铝导线，海边及有严重盐雾地区架空线路应采用防腐型钢芯铝绞线，低压电气动力设备及照明线路应采用绝缘导线。

下列场所宜采用铜芯导线或铜芯电缆：１）电气系统的操作回路、二次回路及信号检测回路。

２）移动设备的线路及剧烈振动场所的线路。

３）对铝有严重腐蚀而对铜无腐蚀的场所。

４）爆炸危险场所有特殊要求者。

５）电流较大而保护管的截面积又不允许加大的场所。

６）一级负荷的重要场所及重要设备。

７）弱电系统，特别是火灾报警系统、保安系统、微机系统。

（２）绝缘及护套的选择１）塑料绝缘导线不宜在室外敷设，橡皮绝缘导线可在室外明设，氯丁橡皮绝缘导线可代替橡皮绝缘导线，但机械强度较差。

２）油浸纸绝缘电力电缆耐热耐电压性能好，但弯曲性能差，不能在低温下敷设，电缆头制作工艺复杂。

铅包护套韧性较好，不影响弯曲，但价格高，比重大；铝包护套比重小价格低，但加工复杂。

３）聚氯乙烯绝缘及护套电力电缆可代替油浸纸绝缘电力电缆，但电气性能差，含三氯乙烯、苯等化工场所不宜采用。

４）橡皮绝缘电缆适用了气候严寒地区和水平高差大或垂直敷设的场所，主要用于移动设备，但耐油性差、耐热性差。

５）交联聚氯乙烯绝缘聚氯乙烯护套电力电缆性能好、重量轻、电缆头制作简单、敷设不受限制，但延燃性差、价格较贵。

（３）外护层及铠装的选择在大型建筑物、构筑物附近、土壤可能发生位移的地段直埋电缆时，应选用能承受机械外力的钢丝铠装电缆，各种电缆外护层及铠装的适用敷设场所见下表。

注：１、“√”表示适用；“○”表示外被层为玻璃纤维时适用，无标记者不推荐采用。

２、裸金属护套一级防腐外护层由沥青复合物加聚氯乙烯护套组成。

３、铠装一级防腐外护层由衬垫层、铠装层和外被层组成。

衬垫层由两个沥青复合物、聚氯乙烯带和浸渍皱纸带的防水组合层组成。

外被层由沥青复合物、浸渍电缆麻（或浸渍玻璃纤维）和防止粘合的涂料组成。

(5). 从供电变电所二次侧出口到线路末端变压器 一次侧入口的6～10kV架空线路的电压损耗，不 宜超过供电变电所二次侧额定电压的5%。
2024/1/23
(二). 电缆的选择
(1). 电缆型号应根据线路的额定电压、环境条件、敷设 方式和用电设备的特殊要求等进行选择。
(2). 电缆的持续允许载流量，应按敷设处的周围介质温 度进行校正：1）当周围介质为空气时，空气温度应取敷设 处10年或以上的最热月的每日最高温度的月平均值。2）在 生产厂房、电缆隧道及电缆沟内，周围空气温度还应计入 电缆发热、散热和通风等因素的影响。当缺乏计算资料时， 可按上述空气温度加5℃。3）当周围介质为土壤时，土壤 温度应取敷设处历年最热月的平均温度。电缆的持续允许 载流量，还应按敷设方式和土壤热阻系数等因素进行校正。2024/1来自23感谢阅读 感谢阅读
感谢阅读 感谢阅读
2．电压损失条件：导线或电缆在通过正常最大负荷电流时产 生的电压损失应小于规定允许的电压损失，以保证供电质量。
3．机械强度条件：在正常工作条件下，导线应有足够的机械 强度以防止断线，故要求导线截面不应小于最小允许截面。
4 ．经济电流密度条件：选择导线截面时，即要降低线路的电 能损耗和维修费等年运行费用，又要尽可能减少线路 投资和有色金属消耗量，通常可按国家规定的经济电 流密度选择导线截面。
截面的一半，即 ≥0.5 ；当相线截面 ≤ 1力6mm2时，可
取
。
线
保护中性线（PEＮ线）截面的选择：PEＮ线兼有中路性线和保 护线的双重功能，截面选择应同时满足上述二者的要，求，并取其 中较大者作为PEＮ线截面，因此 ≥(0.5～1) 。一
般
2024/1/23
要
3.4 输电线路导线截面的选择

导线规格选择
导线规格选择
导线有多种规格，各有各的用途。

1、进户线采用铜芯导线，普通住宅的截面积不应少于10mm2。

中档住宅为16mm2，高档住宅为25mm2。

2、分支回路采用铜芯导线，截面不应小于2.5mm2。

原在照明回路还可采用1.5mm2的铜芯导线，但据最新的相关规定，随着照明电器的发展，2000年后，城市装修即使是照明回路也必须选用不小于2.5mm2的铜芯导线。

3、厨房卫生间电源插座回路用2.5mm2的铜芯导线。

4、空调回路宜选择4mm2铜芯导线。

大功率电器如果使用截面偏小的导线，往往会造成导线过热、发烫，甚至烧融绝缘层，引发电气火灾或漏电事故。

因此，在电气安装中，选择合格、适宜的导线规格非常重要。

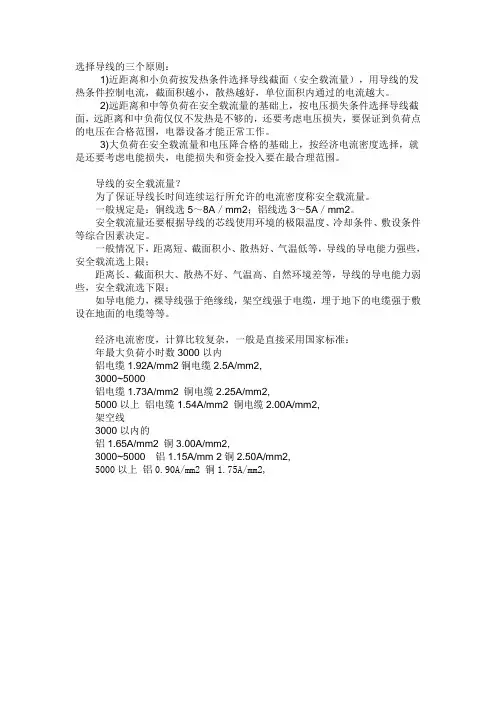

选择导线的三个原则：
1)近距离和小负荷按发热条件选择导线截面（安全载流量），用导线的发热条件控制电流，截面积越小，散热越好，单位面积内通过的电流越大。

2)远距离和中等负荷在安全载流量的基础上，按电压损失条件选择导线截面，远距离和中负荷仅仅不发热是不够的，还要考虑电压损失，要保证到负荷点的电压在合格范围，电器设备才能正常工作。

3)大负荷在安全载流量和电压降合格的基础上，按经济电流密度选择，就是还要考虑电能损失，电能损失和资金投入要在最合理范围。

导线的安全载流量？
为了保证导线长时间连续运行所允许的电流密度称安全载流量。

一般规定是：铜线选5～8A／mm2；铝线选3～5A／mm2。

安全载流量还要根据导线的芯线使用环境的极限温度、冷却条件、敷设条件等综合因素决定。

一般情况下，距离短、截面积小、散热好、气温低等，导线的导电能力强些，安全载流选上限；
距离长、截面积大、散热不好、气温高、自然环境差等，导线的导电能力弱些，安全载流选下限；
如导电能力，裸导线强于绝缘线，架空线强于电缆，埋于地下的电缆强于敷设在地面的电缆等等。

经济电流密度，计算比较复杂，一般是直接采用国家标准：
年最大负荷小时数3000以内
铝电缆1.92A/mm2铜电缆2.5A/mm2,
3000~5000
铝电缆1.73A/mm2 铜电缆2.25A/mm2,
5000以上铝电缆1.54A/mm2 铜电缆2.00A/mm2,
架空线
3000以内的
铝1.65A/mm2 铜3.00A/mm2,
3000~5000 铝1.15A/mm 2铜2.50A/mm2,
5000以上铝0.90A/mm2 铜1.75A/mm2,。

口诀：10下五；100上二；25、35四三界；70、95两倍半；穿管、温度，八九折；裸线加一半，铜线升级算解释：10下五是指10个平方以下的线安全载流量为线径的五倍，如6平方毫米的铝芯线，他的安全载流量为30A 100上二是指100平方以上的线安全载流量为线径的二倍，如150平方的铝芯绝缘线安全载流量为300A 25、35四三界是指10平方至25平方的铝芯绝缘线载流量为线径的四倍，35平方至70平方内的线（不含70）为三倍。

70、95两倍半是指70平方与95平方的铝芯绝缘线安全载流量为线径的两倍半。

“穿管、温度，八九折”是指若是穿管敷设（包括槽板等，即线加有保护套层），不明露的，按上面方法计算后再打八折（乘0.8）。

若坏境温度超过25度的，按上面线径方法计算后再打九折。

对于穿管温度两条件同时时，安全载流量为上面线径算得结果打七折算 裸线加一半是指相同截面的裸铝线是绝缘铝芯线安全载流量的1.5倍。

铜线升级算即将铜导线的截面按铝芯线截面排列顺序提升一级，再按相应的铝芯线条件计算，如：35平方裸铜线，升一级按50平方铝芯线公式算得50＊3＊1.5＝225安，即225安为35平方裸铜线的安全载流量。

电缆截面估算方法一先估算负荷电流1．用途这是根据用电设备的功率（千瓦或千伏安）算出电流（安）的口诀。

电流的大小直接与功率有关，也与电压、相别、力率（又称功率因数）等有关。

一般有公式可供计算。

由于工厂常用的都是380/220伏三相四线系统，因此，可以根据功率的大小直接算出电流。

2.口诀低压380/220伏系统每千瓦的电流，安。

千瓦、电流，如何计算？电力加倍，电热加半。

①单相千瓦，4.5安。

②单相380，电流两安半。

③3．说明口诀是以380/220伏三相四线系统中的三相设备为准，计算每千瓦的安数。

对于某些单相或电压不同的单相设备，其每千瓦的安数，口诀另外作了说明。

①这两句口诀中，电力专指电动机。

在380伏三相时（力率0.8左右）,电动机每千瓦的电流约为2安.即将”千瓦数加一倍”(乘2)就是电流，安。

导线的选择导线、电缆截面选择应满足发热条件、电压损失、机械强度等要求，以保证电气系统安全、可靠、经济、合理的运行。

选择导线截面时，一般按下列步骤：○1对于距离L≤200m且负荷电流较大的供电线路，一般先按发热条件的计算方法选择导线截面，然后按电压损失条件和机械强度条件进行校验。

○2对于距离L＞200m且电压水平要求较高的供电线路，应先按允许电压损失的计算方选择截面，然后用发热条件和机械强度条件进行校验。

○3对于高压线路，一般先按经济电流密度选择导线截面，然后用发热条件和电压损失条件进行校验。

（1）按经济电流密度选择经济电流密度是从经济角度出发，综合考虑输电线路的电能损耗和投资效益等指标，来确定导线的单位面积内流过的电流值。

其计算方法如下:I=SJ式中：I—线路上流过的电流；S—导线的横截面积；J—经济电流密度。

我国现行的导线经济电流密度值见表1.1表1.1 我国现行的导线经济电流密度值/(A/mm²)（2）按机械强度选择导线在敷设时和敷设后所受的拉力与线路的敷设方式和使用环境有关。

导线本身的质量，以及风雪冰雹等的外加压力，会使导线承受一定的应力，如果导线过细就容易折断，引起停电事故。

在各种不同敷设方式下导线按机械强度要求的最小允许截面见下表1.2。

表1.2 按机械强度确定的绝缘导线最小允许截面积（3）按发热条件选择每一种导线通过电流时，由于导线本身的电阻及电流的热效应都会使导线发热，温度升高。

如果导线温度超过一定限度，导线就会加速老化，甚至损坏或造成短路失火等事故。

为使导线能长期通过负荷电流而不过热，对一定截面的不同材料的导线就有一个规定的容许电流值，称为允许载流量。

这个数值是根据导线绝缘材料的种类、允许升温、表面散热情况及散热面积的大小等条件来确定的。

按发热条件来选择导线截面，就是要求根据计算负荷求出的总计算电流I∑c不可超过这个允许载流量I N。

即：I N= I∑c若视在计算负荷为S∑c，电网规定电压为U N，则有I∑c=S∑c/√3U N，表1.3和表1.4给出了常用铜芯线和铝芯线在25℃的环境温度、不同敷设条件下的长期连续负荷允许载流量。

电路中的导线的选择与使用导线是电路中的重要组成部分，它承担着电流的传输任务。

正确选择和使用导线对于电路的性能和安全都至关重要。

本文将介绍电路中导线的选择原则和使用注意事项。

一、导线选择原则1. 导线材料选择：常见的导线材料有铜和铝。

铜导线具有优良的导电性能和良好的导热性能，适用于大部分低压和中压电路。

铝导线则比铜导线成本更低，适用于一些低压场合。

在选择导线时应根据具体情况综合考虑。

2. 导线截面选择：导线的截面决定了其通过电流的能力。

一般情况下，导线截面越大，承载电流能力越强。

选择导线截面应根据电路负载电流、长度和电流密度等因素计算。

避免截面过小导致电流超载、发热过大。

3. 导线绝缘材料选择：导线绝缘材料的选择应考虑其绝缘性能和耐热性能。

常见的导线绝缘材料有PVC、PE、XLPE等。

根据环境温度、导线所处位置以及使用要求等，选择合适的绝缘材料。

二、导线使用注意事项1. 导线敷设：导线敷设时应注意避免与其他金属材料直接接触，并与其他电源线、信号线等分开敷设，避免干扰和短路。

导线应尽量保持平直、整齐并固定牢固，减少机械损伤和振动引起的松动。

2. 导线接头：导线接头应牢固可靠，接触电阻小，保证电流传输的稳定性和可靠性。

在连接导线时，应清除导线表面氧化层，使用合适的导线连接器进行连接，并进行良好的防潮措施。

3. 导线长度：导线长度对电路的性能有一定影响。

过长的导线会引起电压降低和损耗，因此应尽量控制导线长度，适当选择更粗的截面以减小电阻。

在设计电路时，应合理规划导线长度，避免过长或过短的情况。

4. 导线绝缘破损：定期检查导线绝缘是否破损，避免导线裸露导致触电和短路等安全隐患。

如果发现导线绝缘破损，应及时更换或修复，确保电路正常运行和使用安全。

总结：合理选择导线材料和截面，注意导线绝缘材料的选择，合理敷设和连接导线，控制导线长度，并定期检查导线绝缘状态，都是确保电路性能和安全的重要步骤。

在电路设计和维护中，对导线的选择与使用要给予充分的重视。

导线选择的要求与原则
说起这导线选择，那可不是随便拿根线就行的哈，得讲究些门道和原则。

首先，安全第一，这是咱四川人做事的底线。

你得看线子能不能承受得了那电流，别到时候电流大了，“嘭”一声，整个儿烧了，那可就麻烦了。

所以，得根据电路里头的电流大小，选个合适粗细的导线，就像挑担子，轻重要合适，不然累垮了可咋整？
再者，温度也是要考虑的。

导线工作起来会发热，得选个能耐高温的，不然热得跟火炭似的，不光自己遭不住，还可能把旁边的邻居也给“烤”了。

这就像咱们吃火锅，火大了，汤就咕嘟咕嘟冒泡，得调调火候，才吃得安逸。

还有啊，经济性和实用性也得兼顾。

别一味追求高大上，贵的不一定就是最好的，关键是要合适。

就像咱四川人买东西，讲究性价比，好用不贵才是硬道理。

导线嘛，选对了，电路就顺畅，用得也长久。

最后，别忘了环保和可持续性。

现在提倡绿色生活，导线也得选环保材料做的，对环境友好点。

毕竟，咱们得为子孙后代留个好环境，对吧？
总之，导线选择这事儿，得综合考虑安全、温度、经济、实用还有环保等多个方面。

只有这样，才能选到称心如意的导线，让电路运行得既稳定又安全。

一、线截面选择原则从配电变压器到用电负荷的线路有架空线路和电缆线路两种形式。

无论室内或室外的配电导线及电缆截面的选择方法是一样的。

（一）选择导线截面的原则1、电力电缆缆芯截面选择的基本要求(1)最大工作电流作用下的缆芯温度，不得超过按电缆使用寿命确定的允许值。

(2)最大短路电流作用时间产生的热效应，应满足热稳定条件。

(3)连接回路在最大工作电流作用下的电压降，不得超过该回路允许值。

(4)较长距离的大电流回路或35kV以上高压电缆，当符合上述条件时，宜选择经济截面，可按“年费用支出最小”原则。

(5)铝芯电缆截面，不宜小于4mm2。

(6)水下电缆敷设当需缆芯承受拉力且较合理时，可按抗拉要求选用截面。

导线截面的选择应同时满足机械强度、工作电流和允许电压降的要求。

其中导线承受最低的机械强度的要求是指诸如导线的自重、风、雪、冰封等而不致于断线；导线应能满足负载长时间通过正常工作最大电流的需要；及导线上的电压降应不超过规定的允许电压降。

一般公用电网电压降不得超过额定电压的5％。

电力电缆芯截面选择不当时，造成影响可靠运行、缩短使用寿命、危害安全、带来经济损失等弊病，不容忽视。

电缆缆芯持续工作温度，关系着电缆绝缘的耐热寿命，一般按30～40年使用寿命，并依据不同绝缘材料特性确定工作温度允许值。

当工作温度比允许值大时，相应的使用寿命缩短，如交联聚乙烯工作温度较允许值增加约8℃，对应载流量增加7％，则使用寿命降低一半。

电缆缆芯持续工作温度，还涉及影响缆芯导体连接的可靠性，需考虑工程实际可能的导体连接工艺条件来拟定。

短路电流作用于缆芯产生的热效应，满足不影响电缆绝缘的暂态物理性能维持继续正常使用，且使含有电缆接头的导体连接能可靠工作，以及对分相统包电缆在电动力作用下不致危及电缆构造的正常运行，这就统称为符合热稳定条件。

否则会出现了油纸绝缘铅包被炸裂、绝缘纸烧焦、电缆芯被弹出、电缆端部冒烟等故障。

“年费用支出最小”原则的评定方法，是参照原水电部82电计字第44号文颁发“电力工程经济分析暂行条例”，该文件推荐的年费用支出B的表达式如下：B＝0.11Z＋1.11N。

导线选择参考详细原则⼀、线截⾯选择原则从配电变压器到⽤电负荷的线路有架空线路和电缆线路两种形式。

⽆论室内或室外的配电导线及电缆截⾯的选择⽅法是⼀样的。

（⼀）选择导线截⾯的原则1、电⼒电缆缆芯截⾯选择的基本要求(1)最⼤⼯作电流作⽤下的缆芯温度，不得超过按电缆使⽤寿命确定的允许值。

(2)最⼤短路电流作⽤时间产⽣的热效应，应满⾜热稳定条件。

(3)连接回路在最⼤⼯作电流作⽤下的电压降，不得超过该回路允许值。

(4)较长距离的⼤电流回路或35kV以上⾼压电缆，当符合上述条件时，宜选择经济截⾯，可按“年费⽤⽀出最⼩”原则。

(5)铝芯电缆截⾯，不宜⼩于4mm2。

(6)⽔下电缆敷设当需缆芯承受拉⼒且较合理时，可按抗拉要求选⽤截⾯。

导线截⾯的选择应同时满⾜机械强度、⼯作电流和允许电压降的要求。

其中导线承受最低的机械强度的要求是指诸如导线的⾃重、风、雪、冰封等⽽不致于断线；导线应能满⾜负载长时间通过正常⼯作最⼤电流的需要；及导线上的电压降应不超过规定的允许电压降。

⼀般公⽤电⽹电压降不得超过额定电压的5％。

电⼒电缆芯截⾯选择不当时，造成影响可靠运⾏、缩短使⽤寿命、危害安全、带来经济损失等弊病，不容忽视。

电缆缆芯持续⼯作温度，关系着电缆绝缘的耐热寿命，⼀般按30～40年使⽤寿命，并依据不同绝缘材料特性确定⼯作温度允许值。

当⼯作温度⽐允许值⼤时，相应的使⽤寿命缩短，如交联聚⼄烯⼯作温度较允许值增加约8℃，对应载流量增加7％，则使⽤寿命降低⼀半。

电缆缆芯持续⼯作温度，还涉及影响缆芯导体连接的可靠性，需考虑⼯程实际可能的导体连接⼯艺条件来拟定。

短路电流作⽤于缆芯产⽣的热效应，满⾜不影响电缆绝缘的暂态物理性能维持继续正常使⽤，且使含有电缆接头的导体连接能可靠⼯作，以及对分相统包电缆在电动⼒作⽤下不致危及电缆构造的正常运⾏，这就统称为符合热稳定条件。

否则会出现了油纸绝缘铅包被炸裂、绝缘纸烧焦、电缆芯被弹出、电缆端部冒烟等故障。

“年费⽤⽀出最⼩”原则的评定⽅法，是参照原⽔电部82电计字第44号⽂颁发“电⼒⼯程经济分析暂⾏条例”，该⽂件推荐的年费⽤⽀出B的表达式如下：B＝0.11Z＋1.11N。
