导线选择口诀导线是电力系统中重要的组成部分,必须仔细挑选,科学、规范的选用,才能保证供电的安全、经济、可靠运行。
由于涉及的技术问题复杂,工程师必须根据口诀正确选择导线。
这里给大家介绍一下常用的“导线选择口诀”。
一、电压比选择口诀1.线径越大,导线电压比越低。
2.电压越高,相同条件下导线电压比越高。
3.如果额定电压比小于或等于15的时候,可以选择抗断裂型铜导线。
4.如果额定电压比大于15的时候,一般使用高强度钢芯铝绞合线。
二、电流选择口诀1.电流越高,线径越大。
2.电压越高,相同条件下电流越大。
3.导线电阻不宜过大,阻抗要小于额定电压的1/3。
4.根据导线的额定容量,选择正确的线径大小。
三、绝缘选择口诀1.根据额定电压,选择适当的绝缘材料。
2.绝缘厚度越大,耐压性能越好。
3.外径小的电缆,要求其绝缘材料耐温性能高。
4.根据导线的工作环境,选择抗老化、抗氧化性能良好的绝缘材料。
四、固定安装选择口诀1.电缆固定安装要紧固牢实,做到固定可靠,防止电缆振动。
2.挂网架时,要考虑空气的散热,避免线路过热。
3.绝缘塑料管外壳要安装在墙面上,远离水源,以防潮湿。
4.金属管和管材必须安装在防潮的地方,以减少对电缆的损坏。
总的来说,以上四个口诀都是电力系统中导线选择的关键。
在挑选导线时,要充分考虑功耗、负荷、温度、环境等因素,并结合以上口诀,把控设计工程的质量,保证导线的选择正确,从而使供电系统安全可靠。
此外,选择正确的导线是构建安全电力系统的基本,但选择口诀只能提供技术参考,最终还是要根据实际情况,结合技术规范来进行选择,并加强设计工程的组织管理和质量控制,以保证设计的可靠性。
口诀:10下五;100上二;25、35四三界;70、95两倍半;穿管、温度,八九折;裸线加一半,铜线升级算解释:10下五是指10个平方以下的线安全载流量为线径的五倍,如6平方毫米的铝芯线,他的安全载流量为30A100上二是指100平方以上的线安全载流量为线径的二倍,如150平方的铝芯绝缘线安全载流量为300A25、35四三界是指10平方至25平方的铝芯绝缘线载流量为线径的四倍,35平方至70平方内的线(不含70)为三倍。
70、95两倍半是指70平方与95平方的铝芯绝缘线安全载流量为线径的两倍半。
“穿管、温度,八九折”是指若是穿管敷设(包括槽板等,即线加有保护套层),不明露的,按上面方法计算后再打八折(乘0.8)。
若坏境温度超过25度的,按上面线径方法计算后再打九折。
对于穿管温度两条件同时时,安全载流量为上面线径算得结果打七折算裸线加一半是指相同截面的裸铝线是绝缘铝芯线安全载流量的1.5倍。
铜线升级算即将铜导线的截面按铝芯线截面排列顺序提升一级,再按相应的铝芯线条件计算,如:35平方裸铜线,升一级按50平方铝芯线公式算得50*3*1.5=225安,即225安为35平方裸铜线的安全载流量。
电缆截面估算方法一先估算负荷电流1.用途这是根据用电设备的功率(千瓦或千伏安)算出电流(安)的口诀。
电流的大小直接与功率有关,也与电压、相别、力率(又称功率因数)等有关。
一般有公式可供计算。
由于工厂常用的都是380/220伏三相四线系统,因此,可以根据功率的大小直接算出电流。
2.口诀低压380/220伏系统每千瓦的电流,安。
千瓦、电流,如何计算?电力加倍,电热加半。
①单相千瓦,4.5安。
②单相380,电流两安半。
③3.说明口诀是以380/220伏三相四线系统中的三相设备为准,计算每千瓦的安数。
对于某些单相或电压不同的单相设备,其每千瓦的安数,口诀另外作了说明。
①这两句口诀中,电力专指电动机。
在380伏三相时(力率0.8左右),电动机每千瓦的电流约为2安.即将”千瓦数加一倍”(乘2)就是电流,安。
导线型号及选择
1.电线型号
室内低压线路一般采纳绝缘导线。
1)绝缘导线的分类:
按绝缘材料的不同,分为:
l 橡皮绝缘导线;
l 塑料绝缘导线。
按导体材料的不同,分为:
n 铝芯;铜芯。
按制造工艺的不同,分为:
l 单股;截面在10mm2以下的导线通常为单股。
l 多股;较粗的导线大多为多股。
2)绝缘导线的型号含义如下:
2.常用绝缘电线:
常用的塑料绝缘电线有:
BLV(BV)、BLVV(BVV)、RVB、RVS等型号。
3.电缆线:
1)分类:
l 按其用途可分为:电力电缆和掌握电缆;
l 按其绝缘材料可分为:油浸纸绝缘电缆、橡皮绝缘电缆和塑料绝缘电缆三大类。
2)组成:
一般由线芯、绝缘层和爱护层三部分组成。
线芯分为单芯、双芯、三芯及多芯。
4.常用电线和电缆类型的选择:
l 在导体的材料选择上尽量常用铝芯导线;
l 在选择导线时,应着重考虑其型号与截面;
l 建筑物的低压配电线路,一般采纳380/220V、中性点直接接地的三相四线制或三相五线制配电系统,因此导线应采纳500V以下的电线或电缆。
导线规格选择
导线规格选择
导线有多种规格,各有各的用途。
1、进户线采用铜芯导线,普通住宅的截面积不应少于10mm2。
中档住宅为16mm2,高档住宅为25mm2。
2、分支回路采用铜芯导线,截面不应小于2.5mm2。
原在照明回路还可采用1.5mm2的铜芯导线,但据最新的相关规定,随着照明电器的发展,2000年后,城市装修即使是照明回路也必须选用不小于2.5mm2的铜芯导线。
3、厨房卫生间电源插座回路用2.5mm2的铜芯导线。
4、空调回路宜选择4mm2铜芯导线。
大功率电器如果使用截面偏小的导线,往往会造成导线过热、发烫,甚至烧融绝缘层,引发电气火灾或漏电事故。
因此,在电气安装中,选择合格、适宜的导线规格非常重要。
选择导线的三个原则:
1)近距离和小负荷按发热条件选择导线截面(安全载流量),用导线的发热条件控制电流,截面积越小,散热越好,单位面积内通过的电流越大。
2)远距离和中等负荷在安全载流量的基础上,按电压损失条件选择导线截面,远距离和中负荷仅仅不发热是不够的,还要考虑电压损失,要保证到负荷点的电压在合格范围,电器设备才能正常工作。
3)大负荷在安全载流量和电压降合格的基础上,按经济电流密度选择,就是还要考虑电能损失,电能损失和资金投入要在最合理范围。
导线的安全载流量?
为了保证导线长时间连续运行所允许的电流密度称安全载流量。
一般规定是:铜线选5~8A/mm2;铝线选3~5A/mm2。
安全载流量还要根据导线的芯线使用环境的极限温度、冷却条件、敷设条件等综合因素决定。
一般情况下,距离短、截面积小、散热好、气温低等,导线的导电能力强些,安全载流选上限;
距离长、截面积大、散热不好、气温高、自然环境差等,导线的导电能力弱些,安全载流选下限;
如导电能力,裸导线强于绝缘线,架空线强于电缆,埋于地下的电缆强于敷设在地面的电缆等等。
经济电流密度,计算比较复杂,一般是直接采用国家标准:
年最大负荷小时数3000以内
铝电缆1.92A/mm2铜电缆2.5A/mm2,
3000~5000
铝电缆1.73A/mm2 铜电缆2.25A/mm2,
5000以上铝电缆1.54A/mm2 铜电缆2.00A/mm2,
架空线
3000以内的
铝1.65A/mm2 铜3.00A/mm2,
3000~5000 铝1.15A/mm 2铜2.50A/mm2,
5000以上铝0.90A/mm2 铜1.75A/mm2,。
口诀:10下五;100上二;25、35四三界;70、95两倍半;穿管、温度,八九折;裸线加一半,铜线升级算解释:10下五是指10个平方以下的线安全载流量为线径的五倍,如6平方毫米的铝芯线,他的安全载流量为30A 100上二是指100平方以上的线安全载流量为线径的二倍,如150平方的铝芯绝缘线安全载流量为300A 25、35四三界是指10平方至25平方的铝芯绝缘线载流量为线径的四倍,35平方至70平方内的线(不含70)为三倍。
70、95两倍半是指70平方与95平方的铝芯绝缘线安全载流量为线径的两倍半。
“穿管、温度,八九折”是指若是穿管敷设(包括槽板等,即线加有保护套层),不明露的,按上面方法计算后再打八折(乘0.8)。
若坏境温度超过25度的,按上面线径方法计算后再打九折。
对于穿管温度两条件同时时,安全载流量为上面线径算得结果打七折算 裸线加一半是指相同截面的裸铝线是绝缘铝芯线安全载流量的1.5倍。
铜线升级算即将铜导线的截面按铝芯线截面排列顺序提升一级,再按相应的铝芯线条件计算,如:35平方裸铜线,升一级按50平方铝芯线公式算得50*3*1.5=225安,即225安为35平方裸铜线的安全载流量。
电缆截面估算方法一先估算负荷电流1.用途这是根据用电设备的功率(千瓦或千伏安)算出电流(安)的口诀。
电流的大小直接与功率有关,也与电压、相别、力率(又称功率因数)等有关。
一般有公式可供计算。
由于工厂常用的都是380/220伏三相四线系统,因此,可以根据功率的大小直接算出电流。
2.口诀低压380/220伏系统每千瓦的电流,安。
千瓦、电流,如何计算?电力加倍,电热加半。
①单相千瓦,4.5安。
②单相380,电流两安半。
③3.说明口诀是以380/220伏三相四线系统中的三相设备为准,计算每千瓦的安数。
对于某些单相或电压不同的单相设备,其每千瓦的安数,口诀另外作了说明。
①这两句口诀中,电力专指电动机。
在380伏三相时(力率0.8左右),电动机每千瓦的电流约为2安.即将”千瓦数加一倍”(乘2)就是电流,安。

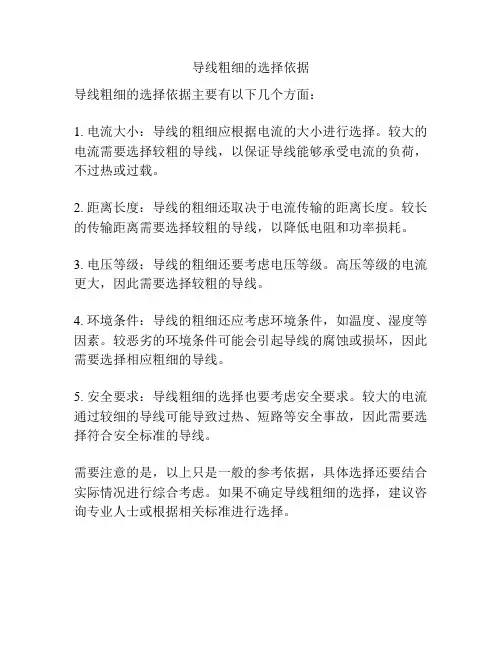

导线粗细的选择依据
导线粗细的选择依据主要有以下几个方面:
1. 电流大小:导线的粗细应根据电流的大小进行选择。
较大的电流需要选择较粗的导线,以保证导线能够承受电流的负荷,不过热或过载。
2. 距离长度:导线的粗细还取决于电流传输的距离长度。
较长的传输距离需要选择较粗的导线,以降低电阻和功率损耗。
3. 电压等级:导线的粗细还要考虑电压等级。
高压等级的电流更大,因此需要选择较粗的导线。
4. 环境条件:导线的粗细还应考虑环境条件,如温度、湿度等因素。
较恶劣的环境条件可能会引起导线的腐蚀或损坏,因此需要选择相应粗细的导线。
5. 安全要求:导线粗细的选择也要考虑安全要求。
较大的电流通过较细的导线可能导致过热、短路等安全事故,因此需要选择符合安全标准的导线。
需要注意的是,以上只是一般的参考依据,具体选择还要结合实际情况进行综合考虑。
如果不确定导线粗细的选择,建议咨询专业人士或根据相关标准进行选择。
电工培训方案第一部分《基本常识》
常用导线的选择
一.电线和电缆的分类:
1.按所用的金属材料可分为铜线、铝线、钢芯铝绞线、钢线、镀锌铁线等。
2.按构造可分为裸导线、绝缘导线、电磁线、电缆等,其中裸导线分为单线和绞线两种,绝缘导线分为单芯和多芯两种。
3.按金属性质可分为硬线及软线两种。
硬线未经退火处理,抗拉强度大;软线经过退火处理,抗拉强度小。
4.按导线的截面形状可分为圆线和型线两种。
5.导线规格划分:导线规格是按导线截面积划分的,单位是平方毫米(mm²),依次划分为0.3、0.5、0.75、1.0、1.5、 2.5、 4、 6、 10、 16、 25、 35、 50、 70、 95、 120、 150、185、240、300、400、500。
其中1.5至185为常见规格。
二.绝缘导线
1.绝缘导线的型号及含义
2.绝缘导线型号标注方式
⑴、⑵、⑶、⑷、⑸第一位字母表示类别,第二位字母表示线芯金属材料(铜芯省略
不标铝芯用L表示),第三位字母表示绝缘材料,第四位字母表示护套材料(无护套不标),第五位字母表示派生代号(软导线字母R有些种类标在第一位,有些种类标在最后一位)。
例如“BVVR”B代表布电线、V聚氯乙烯绝缘、V聚氯乙烯护套、R软导线。
“FVLP”F代表飞机用线、V聚氯乙烯绝缘、L腊克涂层、P屏蔽线。
3.常用绝缘电线的型号及用途
4.绝缘导线安全载流量
各种绝缘材质的导线安全载流量基本一致,仅以经常使用的聚氯乙烯绝缘铜芯线为例。
注:表中载流量是指环境温度30℃,线芯最高允许温度65℃条件下的载流量,不同环境温度
三.橡套电缆与电力电缆
1.橡套电缆
③YH、YHL型电焊机用电缆载流量
2.电力电缆
(1)电力电缆的分类:
①聚氯乙烯绝缘电缆:大规格的电缆的导体结构一般以扇形为主,额定工作温度70℃。
代表
型号:VV 、VLV 、VY 、VV22 、VLV22 、VV23 、VV32、VV33 、VV42 、VV43等。
②交联聚乙烯绝缘电缆:额定工作温度:90℃,对于低压电缆来说,主要采用扇形导体,对
于中高压电缆导体来说,采用圆形导体。
最高电压等级为220kV。
代表型号:YJV 、YJLV 、YJY、YJV22、YJLV22、YJV23、YJV32、YJV33、YJV42、YJV43等。
③天然丁苯橡皮绝缘电缆用于极少场合,主要型号为XLQ、XQ、XQ21、XQ20、XV、XV22。
④粘性油纸绝缘电缆目前已较少使用,即将淘汰。
⑤充油电缆仍是高压特别是超高压电缆的主要品种。
⑥架空绝缘电缆单芯用的较多,3-4芯绞合成束称集束电缆。
(2) 电力电缆的型号含义:
[1]-[2][3][4][5][6][7][8]-[9]
[1]ZR-阻燃,NH-耐火,ZA(IA)-本安
[2]用途。
电力电缆缺省表示,K-控制电缆,P-信号电缆,DJ-计算机电缆
[3]绝缘层。
V-聚氯乙烯,Y-聚乙烯,YJ-交联聚乙烯,X-橡皮,Z-纸
[4]导体。
T-铜芯缺省表示,L-铝芯。
[5]内护层(护套),V-聚氯乙烯,Y-聚乙烯,Q-铅包,L-铝包,H-橡胶,HF-非燃性橡胶,LW-皱纹铝套,F-氯丁胶,N-丁晴橡皮护套。
[6]特征。
统包型不用表示,F-分相铅包分相护套,D-不滴油,CY-充油,P-屏蔽,C -滤尘器用,Z-直流。
[7]铠装层。
0-无,2-双钢带(24-钢带、粗圆钢丝),3-细圆钢丝,4-粗圆钢丝(44-双
粗圆钢丝)。
[8]外被层。
0-无,1-纤维层,2-聚氯乙烯护套,3-聚乙烯护套。
[9]额定电压。
以数字表示,kV。
例如:
VV铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆。
VV22铜芯聚氯乙烯绝缘聚氯乙烯铠装护套电力电缆。
YJV交联聚乙烯绝缘,聚氯乙烯护套电力电缆。
工作中最常见的是VV、VV22、KVV 等型号。
(3) VV22、VLV22电力电缆载流量(环境温度25℃,线芯最高允许温度70℃)
四.电缆载流量估算口决
由于导线种类繁多载流量也存在差异,不可能完全记住。
实际工作中遇到无法查表确定
载流量时,可按下面口诀估算电流。
二点五下乘以九,往上减一顺号走。
三十五乘三点五,双双成组减点五。
条件有变加折算,高温九折铜升级。
穿管根数二三四,八七六折满载流。
“二点五下乘以九,往上减一顺号走”说的是2.5mm²及以下的各种截面铝芯绝缘线,其载流量约为截面数的9倍。
如2.5mm²导线,载流量为2.5×9=22.5(A)。
从4mm²及以上导线的载流量和截面数的倍数关系是顺着线号往上排,倍数逐次减,即4×8、6×7、10×6、16×5、25×4。
“三十五乘三点五,双双成组减点五”,说的是35mm²”的导线载流量为截面数的3.5倍,即35×3.5=122.5(A)。
从50mm²’及以上的导线,其载流量与截面数之间的倍数关系变为两个两个线号成一组,倍数依次减0.5。
即50、70mm²’导线的载流量为截面数的3倍;95 mm²、120mm²”导线载流量是其截面积数的2.5倍,依次类推。
“条件有变加折算,高温九折铜升级”。
上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。
若铝芯绝缘线明敷在环境温度长期高于25℃的地区,导线载流量可按上述口诀计算方法算出,然后再打九折即可;当使用的不是铝线而是铜芯绝缘线,它的载流量要比同规格铝线略大一些,可按上述口诀方法算出比铝线加大一个线号的载流量。
如16mm²铜线的载流量,可按25mm²铝线计算。
“穿管根数二三四,八七六折满载流”。
说的是导线穿管时载流量的计算方法,由于穿管影响散热,所以导线的载流量低于明敷。
根数越多载流量越低,按穿管导线根数依次打折计算。
2根按八折计算,3根按七折计算,4根按六折计算,如4mm²的导线载流量4×8=32(A)。
一根管穿两根线时打八折,32×0.8=25.6(A)。
一根管穿三根线时打七折,32×0.7=22.4(A)。
一根管穿四根线时打六折,32×0.6=19.2(A)。
五.各类负载电流计算
在连接各种用电负载时,首先要确定负载的功率、额定电压、额定电流。
然后根据要求选择合适导线。
无法确定负载额定电流时,就要通过计算来确定。
所选导线的载流量要大于负载额定电流。
负载类型不同额定电流也各不相同,计算时一定要弄清负载类型,然后根据计算结果选择合适导线。
各类负载电流计算公式如下
①电热和照明灯电流计算公式
②电动机电流计算公式
注:1)如无功率因数、效率数据时,单相电机功率因数、效率按0.75计算。
三相电机功率因数、效率按0.85计算。
2)电机功率以马力(匹)计算时,与千瓦换算关系:1马力(匹)等于0.735千瓦。
六.穿管线路的安装:
①放线要求:整卷导线不能搞乱,不能使导线产生小半径扭曲(俗称打摺)。
冬季由于气温
较低,导线绝缘层变脆易开裂,放线时更应注意!放线时需两人配合,一人将导线套入双手,另一人将导线外圈线头向前拉出,顺着导线盘绕方向将导线放开。
②穿管线路的安装技术要求:
1)管线敷设要求整齐美观、横平竖直,多条管线平行敷设时,应敷设的紧密,管与管之间要紧贴,且间距一致。
2)穿入管内的导线不能有接头,必须连接时应加装接线盒。
3)线管在同一平面转弯时应保持直角,转角处的线管应在现场根据需要形状进行弯制。
线管在弯曲时,不可因弯曲而减小半径。
4)采用金属管材的,整个线路的所有线管必须连成一体,并可靠接地。
5)管径的选择:应按穿入导线的总结面积(包括绝缘层)确定管径,导线所占面积不能超过线管有效面积的40%;线管最小直径不得小于13mm。
各种规格的线管允许穿入导线的规格和根数见下表
注:⑴表中PVC代表塑料管,SC代表铁管。
⑵塑料管按外径尺寸为准,铁管按内径尺寸为准。
6)明敷线管应采用管卡支持,转角合进入接线盒部位均应放置一副线卡,直线部分两卡间距
七.导线绝缘电阻测试方法
用摇表以每分钟摇动120转的速度,测量线间绝缘阻值及每根线对地绝缘阻值,铠装电缆还应测量每根线对钢铠的绝缘阻值。
新线绝缘阻值不得低于50兆欧,旧线绝缘阻值不得低于10兆欧。
