摄影测量程序汇总(后方交会+前方交会+单模型光束法平差)

空间后交—前交程序设计(实验报告)姓名：班级：学号：时间:空间后交-前交程序设计一、实验目的用 C 、VB或MATLAB语言编写空间后方交会-空间前方交会程序⑴提交实习报告：程序框图、程序源代码、计算结果、体会⑵计算结果：像点坐标、地面坐标、单位权中误差、外方位元素及其精度二、实验数据f=150。

000mm，x0=0，y0=0三、实验思路1。

利用空间后方交会求左右像片的外方位元素(1）.获取m（于像片中选取两点，于地面摄影测量坐标系中选取同点,分别计算距离，距离比值即为m)，x，y，f,X，Y,Z（2).确定未知数初始值Xs,Ys，Zs,q，w,k（3）.计算旋转矩阵R(4）.逐点计算像点坐标的近似值(x），（y）(5）。

组成误差方程式(6)。

组成法方程式（7).解求外方位元素（8）。

检查是否收敛，即将求得的外方位元素的改正数与规定限差比较，小于限差即终止；否则用新的近似值重复步骤(3）-（7）2。

利用求出的外方位元素进行空间前交，求出待定点地面坐标(1）.用各自像片的角元素计算出左、右像片的方向余弦值，组成旋转矩阵R1，R2(2）。

根据左、右像片的外方位元素，计算摄影基线分量Bx，By，Bz(3)。

计算像点的像空间辅助坐标（X1,Y1，Z1）和（X2，Y2,Z2）（4）.计算点投影系数N1和N2(5）。

计算未知点的地面摄影测量坐标四、实验过程⑴程序框图函数AandL%求间接平差时需要的系数％%％已知％a=像点坐标x，b=像点坐标y,f内方位元素主距%φ=q，ψ=w，κ=k%像空间坐标系X,Y，Z%地面摄影测量坐标系Xs,Ys,Zsfunction ［A1，L1，A2，L2］=AandL（a，b，f,q,w,k,X，Y，Z,Xs,Ys,Zs) %％％％％%％％%%％选择矩阵元素a1=cos（q)＊cos(k)—sin(q）＊sin(w）*sin(k）;a2=-cos(q)＊sin(k)—sin(q）＊sin(w）＊cos（k)；a3=-sin(q）*cos(w);b1=cos(w）*sin(k)；b2=cos（w）*cos（k)；b3=—sin(w);c1=sin（q)*cos(k)+cos（q)＊sin(w）*sin（k)；c2=—sin（q）＊sin(k)+cos（q)*sin(w）*cos（k)；c3=cos(q)＊cos(w);％%％%％％％共线方程的分子分母X_=a1*(X—Xs）+b1*（Y-Ys)+c1＊（Z-Zs);Y_=a2*(X-Xs)+b2＊（Y—Ys)+c2＊（Z-Zs);Z_=a3＊(X—Xs)+b3＊（Y—Ys）+c3*(Z-Zs）;％％％％%％%近似值x=-f＊X_/Z_；y=-f＊Y_/Z_;％％％％%％％A组成L组成a11=1/Z_＊（a1＊f+a3＊x)；a12=1/Z_＊(b1＊f+b3＊x）；a13=1/Z_*(c1*f+c3＊x);a21=1/Z_*(a2＊f+a3＊y）;a22=1/Z_*（b2＊f+b3*y);a23=1/Z_＊(c2＊f+c3＊y）;a14=y*sin（w)-（x/f＊(x*cos(k)—y*sin（k））+f＊cos（k）)*cos(w）;a15=-f*sin(k)—x/f＊（x*sin（k）+y*cos(k));a16=y；a24=—x*sin(w）-（y/f＊（x*cos(k)-y*sin(k)）—f＊sin(k））*cos（w）；a25=-f*cos（k）-y/f*(x*sin（k）+y*cos(k));a26=-x;lx=a—x；ly=b-y;％%%%%%％％%组成一个矩阵，并返回A1=[a11,a12，a13,a14,a15，a16];A2=［a21,a22,a23，a24,a25，a26];L1=lx;L2=ly;函数deg2dms％%％%％%％％角度转度分秒function y=deg2dms(x）a=floor(x)；b=floor(（x-a)＊60);c=(x-a—b/60）＊3600；y=a+（b/100）+(c/10000);函数dms2deg%%％％%度分秒转度function y=dms2deg（x）a=floor(x）；b=floor((x-a)＊100）；c=（x-a—b/100)*10000；y=a+b/60+c/3600;函数ok%％％％％%%％%%%％％％目的是为了保证各取的值的有效值%％xy为n*1，a为1＊nfunction result=ok(xy，a)format short gi=size（xy，1)；for n=1:io=xy（n)—floor(xy(n,1));o=round（o＊（10^a（n))）/(10^a(n）);xy(n，1)=floor(xy（n,1）)+o;endformat long gresult=xy;函数rad2dmsxy%%％%求度分秒表现形式的三个外方位元素，三个角度function xydms=rad2dmsxy(xy)［a,b,c，d，e,f]=testvar(xy）;d=deg2dms（rad2deg(d））；e=deg2dms（rad2deg(e))；f=deg2dms(rad2deg(f）);xydms=[a,b，c,d,e，f］';函数spacehoujiao％％%％%%%空间后交％%% f%％输入p（2*n,1）%％像点坐标x,y,X,Y，Z,均为（n,1）function ［xy,m，R］=spacehoujiao(p，x,y，f,X，Y,Z）format long；%%％%％权的矢量化,这是等精度时的，如果非,将函数参数改为PP=diag（p)；％％求nj=size（X，2）；%％初始化Xs=0；Ys=0;Zs=0;for n=1：jXs=Xs+X（n）；Ys=Ys+Y(n）;Zs=Zs+Z(n）;endSx=sqrt((x（2）-x(1）)^2+(y（2)—y(1)）^2);％%％%两像点之间距离Sd=sqrt(（X(2）-X（1))^2+(Y（2）-Y（1))^2);%％%％两地面控制点之间距离m=Sd/Sx; ％％％％图像比例系数Xs=Xs/j;Ys=Ys/j;Zs=m*f+Zs/j；m0=0;q=0;w=0;k=0;i=0;a=rand(2*j,6）；l=rand（2＊j，1);％％％％for n=1:j[a（2＊n—1,:)，l(2*n—1,1）,a(2＊n,：），l(2*n,1）］=AandL(x(n)，y（n),f,q，w，k，X(n)，Y（n），Z(n），Xs,Ys,Zs);enddet=inv（a’＊P*a）*transpose（a)*P*l;％%%%%%％％％循环体while 1％％％％％%%％%％％％％%％％[dXs,dYs,dZs，dq,dw,dk]=testvar(det）;detXs=abs（dXs）；detYs=abs（dYs)；detZs=abs(dZs)；detq=abs(dq)；detw=abs（dw)；detk=abs（dk)；%%％％%%％%%if （（detXs<0。

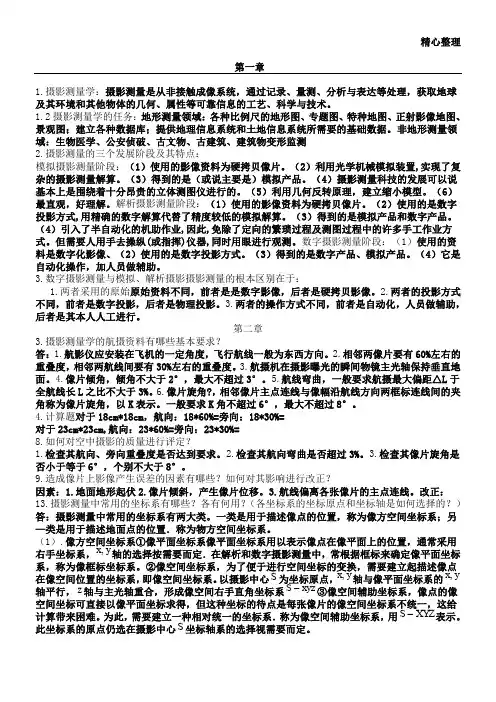

精心整理第一章1.摄影测量学：摄影测量是从非接触成像系统，通过记录、量测、分析与表达等处理，获取地球及其环境和其他物体的几何、属性等可靠信息的工艺、科学与技术。

1.2摄影测量学的任务：地形测量领域：各种比例尺的地形图、专题图、特种地图、正射影像地图、景观图；建立各种数据库；提供地理信息系统和土地信息系统所需要的基础数据。

非地形测量领域：生物医学、公安侦破、古文物、古建筑、建筑物变形监测2.摄影测量的三个发展阶段及其特点：模拟摄影测量阶段：（1）使用的影像资料为硬拷贝像片。

（2）利用光学机械模拟装置,实现了复杂的摄影测量解算。

（3）得到的是（或说主要是）模拟产品。

（4）摄影测量科技的发展可以说6）（44）它是3.1.3.答：1.左右的面。

4.L 于4.对于8.1.9.因素：13. 答：摄影测量中常用的坐标系有两大类。

一类是用于描述像点的位置，称为像方空间坐标系；另—类是用于描述地面点的位置．称为物方空间坐标系。

（1）.像方空间坐标系①像平面坐标系像平面坐标系用以表示像点在像平面上的位置，通常采用右手坐标系，y x ,轴的选择按需要而定．在解析和数字摄影测量中，常根据框标来确定像平面坐标系，称为像框标坐标系。

②像空间坐标系，为了便于进行空间坐标的变换，需要建立起描述像点在像空间位置的坐标系，即像空间坐标系。

以摄影中心S 为坐标原点，y x ,轴与像平面坐标系的y x ,轴平行，z 轴与主光轴重合，形成像空间右手直角坐标系xyz S -③像空间辅助坐标系，像点的像空间坐标可直接以像平面坐标求得，但这种坐标的待点是每张像片的像空间坐标系不统一，这给计算带来困难。

为此，需要建立一种相对统一的坐标系．称为像空间辅助坐标系，用XYZ S -表示。

此坐标系的原点仍选在摄影中心S 坐标轴系的选择视需要而定。

（2）物方空间坐标系①摄影测量坐标系，将像空间辅助坐标系XYZ S -沿着Z 轴反方向平移至地面点P ，得到的坐标系p p p Z Y X P -称为摄影测量坐标系②地面测量坐标系，地面测量坐标系通常指地图投影坐标系，也就是国家测图所采用的高斯—克吕格︒3带或︒6带投影的平面直角坐标系和高程系，两者组成的空间直角坐标系是左手系，用t t t Z Y X T -表示。

摄影测量重点总结1、摄影测量中常用的坐标系有像平面直角坐标系、像空间直角坐标系、像空间辅助坐标系、地面摄影测量坐标系、地面测量坐标系。

2、解求单张像片的外方位元素最少需要3个平高地面控制点。

3、gps辅助空中三角测量的促进作用就是大量增加甚至全然免去地面控制点，缩为图周期，提升生产效率，降低生产成本。

4、两个空间直角坐标系间的坐标变换最少需要2个平高和1个高程地面控制点。

5、摄影测量的发展经历了模拟摄影测量、解析摄影测量和数字摄影测量三个阶段。

6、恢复立体像对左右像片的相互位置关系依据的是共面条件方程。

7、法方程消元的通式为=8、表示航摄像片的外方位角元素可以采用以y轴为主轴的?-ω-κ、以x轴为主轴的ω'-?'-κ'以z轴为主轴的a-a?k三种转角系统。

9、航摄像片是所覆盖地物的中心投影。

10、摄影测量加密按数学模型可以分成航带法、单一制模型法和光束法三种方法。

摄影测量加密按黄赤范围可以分成单模型法、航带法和区域网法三种方法。

11、从航摄像片上量测的像点坐标可能带有摄影材料变形、摄影机物镜畸变、大气折光误差和地球曲率误差四种系统误差。

12、要将地物点在摄影测量坐标系中的模型坐标转换到地面摄影测量坐标系，最少需要2个平高和1个高程地面控制点。

13、带状法方程系数矩阵的带宽是指法方程系数矩阵中主对角线元素起沿某一行到最远处的非零元素间所包含的未知数个数。

14、人眼观察两幅影像能产生立体视觉的基本条件是在不同摄站获取的具有一定重叠的两幅影像、观察时每只眼睛只能看一张像片、两幅影像的摄影比例尺尽量一致和两幅影像上相同地物的连线与眼基线尽量平行。

15、中心投影的共线条件方程抒发了摄影中心、像是点和对应地物点三点坐落于同一直线的几何关系，利用其解求单张像片6个外方位元素的方法称作单片空间后方交会，最少须要3个上恩地面控制点。

16、摄影测量中，为了恢复立体像对两张像片之间的相互位置关系，可以根据左右像片上的同名像点位于同一核面的几何条件，采用相对定向方法来实现，最少需要量测5对同名像点。

双像解析摄影测量三种⽅法的⽐较-学习⼼得双像解析摄影测量三种⽅法的⽐较为了加强印象，还是要做做笔记的，那继续做电⼦笔记吧双像解析摄影测量三种⽅法的⽐较：后⽅交会-前⽅交会⽅法；相对定向-绝对定向法；⼀步定向法后⽅交会-前⽅交会法主要步骤：⾸先进⾏后⽅交会，利⽤单张影像上3个以上已知控制点分别计算像⽚外⽅位元素，再通过前⽅交会计算出地⾯⽬标的物⽅坐标。

该⽅法的缺点在于每张影像上都必须有3个以上控制点，并且前⽅交会求取的地⾯点坐标的精度取决于后⽅交会所解算外⽅位元素的精度（前⽅交会过程没有充分利⽤多余条件进⾏平差计算）。

因此，该⽅法往往在已知影像的外⽅位元素、需确定少量的待定点坐标时采⽤。

相对定向-绝对定向法主要步骤：⾸先利⽤两张影像重叠区内5对以上同名点，按照共⾯条件⽅程解算相对定向元素，并计算同名点模型坐标，同时要求⾄少2个平⾼点1个⾼程点位于像⽚重叠区内以计算控制点模型坐标。

然后利⽤控制点模型坐标和对应地⾯坐标根据三维相似变换⽅程解算出绝对定向元素。

最后根据绝对定向元素求取⽬标的物⽅坐标。

（计算公式⽐较多，⽤这种⽅法的解算结果不能严格表达⼀幅图像的外⽅位元素）该⽅法的缺点在于需要已知重叠区内最少5对同名点。

同样地，绝对定向的精度取决于相对定向精度。

因此常⽤于航带法解析三⾓测量的应⽤。

⼀步定向法主要步骤：利⽤已有控制点地⾯坐标、像⽚上对应像点坐标，根据共线条件⽅程⼀步解算出像⽚外⽅位元素和⽬标的地⾯坐标。

该⽅法⼀步完成，精度完全由控制点和像点坐标量测精度决定，理论上⽐以上两种⽅法精度⾼。

但该⽅法相较以上两种⽅法，求解过程较复杂。

（待定点的坐标是完全按最⼩⼆乘法原理解求出来的，该⽅法常⽤于光线束法解析空中三⾓测量中的应⽤。

）下⾯简单介绍⼀种影像定位的⽅法：有理函数模型（RFM）有理函数模型可以直接建⽴起像点和空间坐标之间的关系，不需要内外⽅位元素，回避成像的⼏何过程，可以⼴泛⽤于线阵影像的处理中。

单张相片后方交会目录●作业任务 (3)●解算原理 (3)●具体过程 (4)●算法描述及程序流程 (4)●计算结果 (7)●结果分析 (8)●心得体会及建议 (8)●参考文献 (9)一，作业任务已知摄影机主距f=153.24mm，四对点的像点坐标与相应地面坐标列入下表：表1-1计算近似垂直摄影情况下后方交会解。

二，解算原理【关键词1】中心投影构像方程在摄影测量学中，最重要的方程就是中心投影构像方程（图2-1）。

这个方程将地面点在地面摄影测量坐标系中的坐标（物方坐标）和地面点对应像点的像平面坐标联系起来。

在解析摄影测量与数字摄影测量中是极其有用的。

在以后将要学习到的双像摄影测量光束法、解析测图仪原理及数字影像纠正等都要用到该式。

图2-1在上述公式中：x和y分别为以像主点为原点的像点坐标，相应地面点坐标为X,Y,Z，相片主距f以及外方位元素Xs，Ys，Zs，ψ，ω，κ。

而在此次作业中，就是已知四个地面控制点的坐标以及其对应的像点坐标，通过间接平差原理来求解此张航片的外方位元素。

【关键词2】间接平差在一个平差问题中，当所选的独立参数X的个数等于必要观测值t时，可将每个观测值表达成这t个参数的函数，组成观测方程，然后依据最小二乘原理求解，这种以观测方程为函数模型的平差方法，就是间接平差方法间接平差的函数模型为：随机模型为：平差准则为：VtPV=min【关键词3】单像空间后方交会利用至少三个已知地面控制点的坐标A（Xa，Ya，Za）、B（Xb，Yb，Zb）、Z（Xc，Yc，Zc），与其影像上对应的三个像点的影像坐标a（xa，ya）、b（xb，yb）、c（xc，yc），根据共线方程，反求该像点的外方位元素Xs，Ys，Zs，ψ，ω，κ。

这种解算方法是以单张像片为基础，亦称单像空间后方交会。

在此次作业中，就是已知四个控制点在地面摄影测量坐标系中的坐标和对应的像点坐标。

由此可以列出8个误差方程，存在两个多余观测数，则n=2。

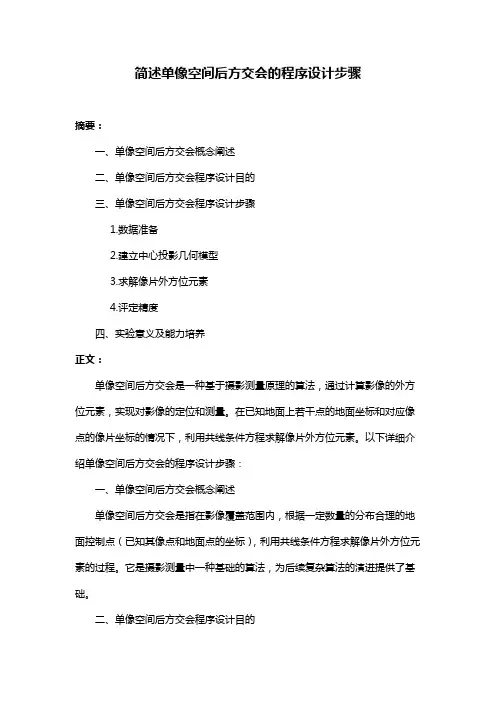

简述单像空间后方交会的程序设计步骤摘要：一、单像空间后方交会概念阐述二、单像空间后方交会程序设计目的三、单像空间后方交会程序设计步骤1.数据准备2.建立中心投影几何模型3.求解像片外方位元素4.评定精度四、实验意义及能力培养正文：单像空间后方交会是一种基于摄影测量原理的算法，通过计算影像的外方位元素，实现对影像的定位和测量。

在已知地面上若干点的地面坐标和对应像点的像片坐标的情况下，利用共线条件方程求解像片外方位元素。

以下详细介绍单像空间后方交会的程序设计步骤：一、单像空间后方交会概念阐述单像空间后方交会是指在影像覆盖范围内，根据一定数量的分布合理的地面控制点（已知其像点和地面点的坐标），利用共线条件方程求解像片外方位元素的过程。

它是摄影测量中一种基础的算法，为后续复杂算法的演进提供了基础。

二、单像空间后方交会程序设计目的单像空间后方交会程序设计的目的是让学生深入理解单片空间后方交会的原理，通过上机调试程序加强动手能力的培养，通过对实验结果的分析，增强学生综合运用所学知识解决实际问题的能力。

三、单像空间后方交会程序设计步骤1.数据准备：已知航摄仪的内方位元素，摄影比例尺，以及地面控制点的地面坐标和对应像点的像片坐标。

2.建立中心投影几何模型：根据针孔相机模型，建立中心投影的几何模型，包括物空间坐标系、像空间坐标系和摄影坐标系。

3.求解像片外方位元素：利用共线条件方程，通过最小二乘平差方法求解像片的外方位元素。

4.评定精度：根据实验数据，评定求解得到的像片外方位元素的精度。

四、实验意义及能力培养单像空间后方交会实验有助于学生掌握摄影测量基本原理，了解单像空间后方交会的计算过程，提高动手实践能力。

通过实验，学生可以深入理解线性代数和微分学在摄影测量中的应用，为后续学习提供更扎实的基础。

此外，实验还可以培养学生的解决问题的能力和综合运用所学知识的能力，为未来从事相关领域工作打下坚实基础。

综上所述，单像空间后方交会是一种重要的摄影测量方法，通过程序设计实现对影像的定位和测量。

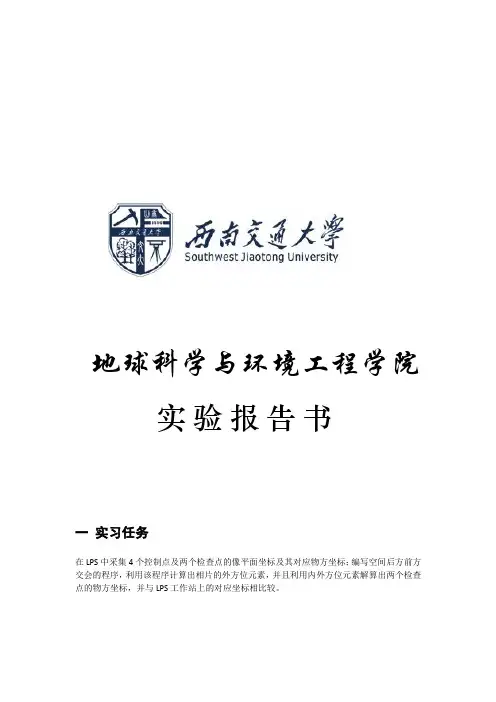

地球科学与环境工程学院实验报告书一实习任务在LPS中采集4个控制点及两个检查点的像平面坐标及其对应物方坐标；编写空间后方前方交会的程序，利用该程序计算出相片的外方位元素，并且利用内外方位元素解算出两个检查点的物方坐标，并与LPS工作站上的对应坐标相比较。

二实验原理前方交会数学模型及公式后方交会数学模型，公式计算时使用迭代计算附源代码三实验思路及步骤利用后方交会得出两张像片各自的外方位元素1)获取已知数据：从摄影资料中插曲像片比例尺、平均航高、内方位元素以及控制点的地面摄影测量坐标及对应的像点坐标。

2)确定未知数的初始值：在竖直摄影的情况下，胶原素的初始值为0，线元素其中Zs=m*f+∑Z 41，Xs=∑X 41，Ys=∑Z 41。

3) 计算旋转矩阵R 。

4) 逐点计算像点坐标的近似值：利用共线方程。

5) 组成误差方程并法化。

6) 解求外方位元素。

7) 检查计算是否收敛。

利用解求出的外方位元素进行前方交会1) 用各自像片的角元素计算出左右像片的旋转矩阵R1和R2。

2) 根据左右像片的外方位元素计算摄影基线分量Bx,By ，Bz 。

3) 逐点计算像点的空间辅助坐标。

4) 计算投影系数。

5) 计算未知点的地面摄影测量坐标。

6) 重复以上步骤完成所有点的地面坐标的计算。

四 程序框图后方交会程序框图五计算成果由四个地面控制点求出相片外方位元素的解航向倾角：-0.00398694旁向倾角：0.00211388相片旋角：-0.067578两检查点物方坐标分别为：2001 160.561 2127.272 2002 2031.232 2185.930Point ID rX rY rZ2001 -0.8600 -2.8281 1683.90242002 1.4830 -0.0987 2.31812001 670969.5900 114812.4019 1883.9024 22002 671410.2130 123166.4213 1986.0801 2误差：2001 +0.000231 -0.000729 +0.0010822002 -0.000196 -0.000238 +0.000374六心得体会通过本次实习，对于LPS有了更深的了解，操作上也更加熟练，同时在翻译操作手册的工程中，对本专业设计到的某些词汇有了初步的掌握在编写后方交会的程序过程中，对空间后方-前方交会的算法认识的更加深刻，对迭代计算的步骤也更加熟悉。
