三步验电法的步骤三步验电法是一种常用的电路故障排除方法，它能够快速、简便地判断电路中的故障点。
下面将详细介绍三步验电法的步骤。
第一步：检查电源在进行电路故障排除之前，首先要检查电源是否正常。
可以通过以下几个方面进行检查：1.1 检查电源开关是否打开，确保电源供电正常；1.2 检查电源插头和插座是否松动或损坏，确保电源连接可靠；1.3 使用电压表或万用表测量电源电压，确保电压在正常范围内。
如果在第一步中发现电源存在问题，那么需要解决电源问题后再进行下一步的故障排除。
第二步：检查电路连接在确认电源正常后，接下来需要检查电路连接是否良好。
可以按照以下步骤进行检查：2.1 检查电路连接线是否有断裂、脱落或损坏现象，特别是在连接头处进行检查；2.2 检查电路连接点是否松动或不良接触，可以使用万用表进行测量，确保连接可靠；2.3 检查电路元件是否正确连接，例如检查电阻、电容、二极管等元件的连接是否准确。
如果在第二步中发现电路连接存在问题，那么需要修复连接问题后再进行下一步的故障排除。
第三步：检查电路元件在确认电路连接正常后，最后一步是检查电路元件是否工作正常。
可以按照以下步骤进行检查：3.1 检查电路元件是否损坏，例如电阻是否烧坏、电容是否漏电等，可以使用万用表进行测量；3.2 检查电路元件的参数是否符合要求，例如电阻、电容、二极管等元件的阻值、容值、正反极性等是否正确；3.3 检查电路元件是否正确安装，例如检查元件的方向是否正确安装、焊接是否牢固等。
如果在第三步中发现电路元件存在问题，那么需要更换或修复故障元件。
三步验电法是一种简单有效的电路故障排除方法。
通过逐步检查电源、电路连接和电路元件，可以快速准确地找出电路中的故障点，并采取相应的措施进行修复。
在实际应用中，可以根据具体情况进行适当的调整和扩展，以更好地应对各种电路故障。

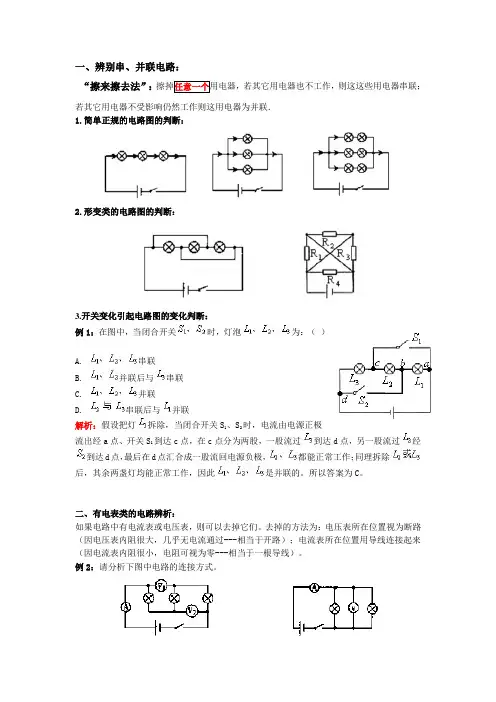

一、辨别串、并联电路：“擦来擦去法”：擦掉任意一个用电器，若其它用电器也不工作，则这这些用电器串联；若其它用电器不受影响仍然工作则这用电器为并联．1.简单正规的电路图的判断：2.形变类的电路图的判断：3.开关变化引起电路图的变化判断：例1：在图中，当闭合开关时，灯泡为：（）A. 串联B. 并联后与串联C. 并联D. 串联后与并联解析：假设把灯拆除，当闭合开关S1、S2时，电流由电源正极流出经a点、开关S1到达c点，在c点分为两股，一股流过到达d点，另一股流过经到达d点，最后在d点汇合成一股流回电源负极，都能正常工作；同理拆除后，其余两盏灯均能正常工作，因此是并联的。
所以答案为C。
二、有电表类的电路辨析：如果电路中有电流表或电压表，则可以去掉它们。
去掉的方法为：电压表所在位置视为断路（因电压表内阻很大，几乎无电流通过---相当于开路）；电流表所在位置用导线连接起来（因电流表内阻很小，电阻可视为零---相当于一根导线）。
例2：请分析下图中电路的连接方式。
解析：将电压表“擦除”，用导线代替电流表，则电路的等效图为：·这样很方便的判断电路的连接方式了。
三、判断电流表的测量对象：1. 断开电流表，用电器因断路不能工作例3：如图，试判断电流表分别测量哪些灯泡的电流。
解析：当断开A3时，L3断路，故A3测的是L3的电流。
当断开A2时，L2、L3均断路，故A2测的是L2、L3并联的总电流。
当断开A1时，L1、L2、L3全都断路，故A1测的是L1、L2、L3三灯并联的总电流。
2. 断开电流表，用电器因短路不能工作例4：如图所示的电路，当开关闭合时，电流表的示数分别为和，则通过灯的电流分别为多少？解析：首先判断出三个灯泡是并联的，再依次断开各电流表判断其所测电流。
当断开A1时，三灯断路，故A1测的是三灯并联的总电流。
当断开A2时，如下图，L1、L2被短路，故A2测的是L1、L2两灯并联的电流。
当断开A3时，如下图，L2、L3被短路，故A3测的是L2、L3两灯并联的电流。
判断电路故障的五种方法及判断电路的连接方式1.观察法：通过观察电路的表现和信号，来判断是否存在故障。
比如，电路中是否有明显的闪光、过热或燃烧的迹象；电路中的器件是否正常工作等等。
2.测试法：通过对电路进行一系列的测试，来判断其是否存在故障。
常见的测试方法有使用万用表、示波器、信号发生器等测量设备，对电路的电压、电流、阻抗、频率等参数进行测量和比较。
3.分解法：将复杂的电路分解为若干个简单的子电路，然后逐个进行分析和测试。
通过确定每个子电路的工作状态，可以帮助确定整个电路的故障。
4.替换法：将怀疑存在故障的元件或设备替换为正常的元件或设备，然后观察是否解决了问题。
如果替换后电路恢复正常，那么可确定被替换的元件或设备存在故障。
5.逐步排查法：从整个电路中的一些点开始，逐步排查可能存在故障的组件、连接或环节。
通过一步一步的排查，最终确定问题所在。

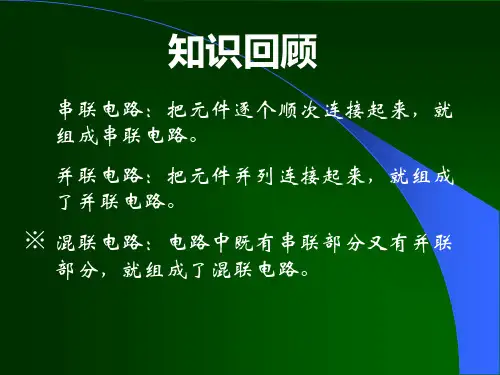

判断电路的连接方式：1.直连连接：电路中的两个元件或设备直接连接在一起，形成一个路径，电流可以直接通过。
2.串联连接：电路中的两个元件或设备按照顺序连接，形成一个连续的路径。
电流通过第一个元件，再通过第二个元件，以此类推。
3.并联连接：电路中的两个元件或设备同时连接在电源的两个不同极性上，形成一个并行的路径。
电流可以选择通过其中一个路径流动。
4.串并联混合连接：电路中的元件或设备既存在串联连接的部分，又存在并联连接的部分，形成复杂的连接方式。
5.开关控制连接：电路中的元件或设备通过开关控制，可以将其接入或断开电路，实现对电路的控制功能。
这些连接方式在电路设计和故障排查过程中非常常见，了解和正确判断电路的连接方式是判断电路故障和设计电路的关键。

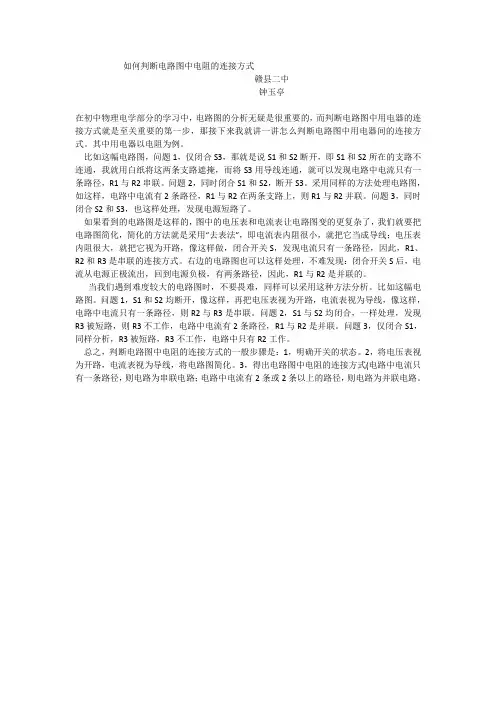

如何判断电路图中电阻的连接方式赣县二中钟玉亭在初中物理电学部分的学习中，电路图的分析无疑是很重要的，而判断电路图中用电器的连接方式就是至关重要的第一步，那接下来我就讲一讲怎么判断电路图中用电器间的连接方式。
其中用电器以电阻为例。
比如这幅电路图，问题1，仅闭合S3，那就是说S1和S2断开，即S1和S2所在的支路不连通，我就用白纸将这两条支路遮掩，而将S3用导线连通，就可以发现电路中电流只有一条路径，R1与R2串联。
问题2，同时闭合S1和S2，断开S3。
采用同样的方法处理电路图，如这样，电路中电流有2条路径，R1与R2在两条支路上，则R1与R2并联。
问题3，同时闭合S2和S3，也这样处理，发现电源短路了。
如果看到的电路图是这样的，图中的电压表和电流表让电路图变的更复杂了，我们就要把电路图简化，简化的方法就是采用“去表法”，即电流表内阻很小，就把它当成导线；电压表内阻很大，就把它视为开路，像这样做，闭合开关S，发现电流只有一条路径，因此，R1、R2和R3是串联的连接方式。
右边的电路图也可以这样处理，不难发现：闭合开关S后，电流从电源正极流出，回到电源负极，有两条路径，因此，R1与R2是并联的。
当我们遇到难度较大的电路图时，不要畏难，同样可以采用这种方法分析。
比如这幅电路图。
问题1，S1和S2均断开，像这样，再把电压表视为开路，电流表视为导线，像这样，电路中电流只有一条路径，则R2与R3是串联。
问题2，S1与S2均闭合，一样处理，发现R3被短路，则R3不工作，电路中电流有2条路径，R1与R2是并联。
问题3，仅闭合S1，同样分析，R3被短路，R3不工作，电路中只有R2工作。
总之，判断电路图中电阻的连接方式的一般步骤是：1，明确开关的状态。
2，将电压表视为开路，电流表视为导线，将电路图简化。
3，得出电路图中电阻的连接方式(电路中电流只有一条路径，则电路为串联电路；电路中电流有2条或2条以上的路径，则电路为并联电路。
