电路连接的基本方式典型例题练习

13.2电路连接的基本方式一、单选题1．在连接串联电路和并联电路过程中，下列哪个步骤是不必要的（）A．开关应是断开的B．必须从电源正极开始连接各元件C．导线头应拧成一股按螺帽旋紧的方向绕在接线柱上D．连接完毕后，要检查电路连接是否正确，不允许发生短路2．如图所示的四个电路图中，各开关都闭合后，灯泡L1与L2串联的是（）A．B．C．D．3．在如图所示的各电路图中，能反映出1L、2L并联，开关S断开后1L仍能发光的是（）A．B．C．D．4．下列关于并联电路的说法，错误的是（）A．各用电器是并列地连接起来的B．若一个用电器的内部断路，其余的用电器也不可能正常工作C．并联电路是由干路和各支路组成的D．并联电路中各个用电器工作时互不影响5．现代社会倡导文明出行，达瓦同学观察十字路口人行横道的红，绿交通信号灯后画出了下列所示控制红，绿灯的电路图，你认为可行的是（）A．B．C．D．6．下面是小强同学对身边的一些电路工作情况进行观察分析得出的判断，其中不正确的是（）A．电蚊拍具有灭蚊和照明功能，灭蚊网和照明灯有时同时工作，有时单独工作，它们是并联的B．马路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的C．厨房中的抽油烟机装有照明灯和电动机，它们有时同时工作，有时单独工作，它们是并联的D．一般家庭中都要安装几盏照明灯和其他用电器，使用时互不影响，它们是并联的7．将灯泡L和小电动机M接入如图所示的电路中，下列说法中正确的是（）A．开关S1只控制灯泡L B．开关S2只控制灯泡LC．先闭合S1，再闭合S2时，灯泡L短路D．同时闭合S1､S2，灯泡L和电动机M并联8．如图所示，闭合开关S后，发现L1、L2两灯都不亮，将一根导线的两端分别接到a、b点（或接到c、d点）时，两灯都不亮；接到d、e点时，只有一只灯泡发光。

若电路故障只有一处，则可能是（）A．灯泡L1灯丝断了B．开关S接触不良C．灯泡L1灯丝短路D．灯泡L2灯丝断了9．在如图所示的电路中，开关闭合后，两个灯泡并联的电路是A．B．C．D．10．如图所示的电路，要使两个小灯泡1L、2L串联，应（）.A．断开开关1S：2S，闭合开关3S B．断开开关1S，3S，闭合开关2SC．断开开关1S，闭合开关2S，3S D．断开开关2S，闭合开关1S，3S11．如图所示电路中，小灯泡L1、L2都标有“3V，0.5A”字样，电源由两节干电池串联而成．则下列说法正确的是A．S闭合后，只有一只灯泡能发光B．S闭合后，两只灯泡并联且都能发光C．若将导线③从接线柱B改接到接线柱A上则电路短路D．若使两只灯泡串联，可去掉导线②12．如图所示的电路中，下列说法错误的是（）A．若L1与L2串联，应断开S1、S3，闭合S2B．若L1与L2并联，应断开S2闭合S1、S3C．当S1、S2、S3都闭合时，两灯都亮D．当S2、S3闭合，S1断开时，只有灯L1亮二、填空题13．如图示电路中，开关1S控制小灯泡______，开关2S控制小灯泡______，开关3S控制小灯泡______．14．在图中要连接一个两盏灯的并联电路，小聪想用开关S控制两盏灯，应将线端M接在图中______点；小丽想用开关S只控制灯L2，则应将线端M接在图中______点。

初三物理电路链接的基本方式试题1.日常生活的经验告诉我们：家中的电灯、电冰箱和插座等电器，彼此间的连接方式是（）A．串联的B．可能是串联也可能是并联的C．并联的D．电灯与插座间是串联的，其它用电器是并联的【答案】B【解析】家庭电路中，用电器之间，插座之间，用电器和插座之间是并联的．开关和开关控制的用电器或插座之间是串联的．家庭电路中，用电器之间，插座之间，用电器和插座之间是并联的．家庭电路的电压是220V，用电器的额定电压也是220V，只有用电器并联在220V电压下才能正常工作．故选B．【考点】家庭电路的连接．点评：掌握家庭电路中，用电器之间、插座之间、用电器和插座之间、开关和用电器之间的连接方式．2.如图所示，下列电路中，开关同时控制电灯和电铃的是（）【答案】B【解析】一个开关同时控制电灯和电铃，可以串联，也可以并联；串联时，开关在哪个位置都能起到作用，并联时，开关必须在干路上才能同时控制所有的用电器。

A、电灯和电铃并联，开关控制电铃不能控制灯泡，不符合题意；B、 B、电灯和电铃并联，开关控制灯泡不能控制电铃，不符合题意；C、 C、电灯和电铃并联开关位于干路，能同时同时控制电灯和电铃，符合题意；D、 D、电灯和电铃并联，开关闭合会造成电源短路，不符合题意．E、故选B．【考点】电路图设计．点评：（1）串联电路中，电流只有一条路径，开关的位置改变，其控制作用不改变；（2）并联电路中，电流有多条路径，干路开关控制整个电路，支路开关控制各自的支路，开关位置改变，控制作用可能改变．3.如图所示的某段电路中，A、B、C、D、E是四个接线柱．A接电源的负极，E接电源的正极．（1）用导线连接A、B，则电流通过灯，它们是联的；（2）用导线只连接C、D，则电流通过灯，它们是联的．【答案】（1）L1、L3，并；（2）L1、L2，并【解析】在串联电路中，由于电流的路径只有一条，所以，从电源正极流出的电流将依次逐个流过各个用电器，最后回到电源负极；在并联电路中，从电源正极流出的电流在分支处要分为两路，每一路都有电流流过．（1）用导线连接A、B，则电流从电源正极流出的电流分别通过灯L1L3，所以它们是并联的；（2）用导线只连接C、D，则电流从电源正极流出的电流在分支处要分为两路，一路通过灯L1，另一路通过灯L2，所以它们是并联的；故答案为：（1）L1、L3，并；（2）L1、L2，并．【考点】串联电路和并联电路的辨别．点评：要正确判断是串联电路还是并联电路，要结合电路特点进行分析．4.按图所示的电路，在右画线框内出相应的电路图．【答案】【解析】从实物图中可以看出，两灯并联，开关S1控制灯泡L1，开关S2控制灯泡L2．从正极开始分支，一支经开关S1、灯泡L1回到负极；另一支经开关S2、灯泡L2回到负极，如图所示：【考点】根据实物图画电路图．点评：本题考查根据实物图画电路图，关键是明白电路中各个用电器的连接情况，根据实物图画电路图是整个初中物理的难点也是重点．5.图1是小明连接的实验电路，他连接这个电路依据的电路图是图2中的 ( )【答案】A【解析】根据实物图画电路图时，先找到电源，从电源的一极出发结合实物图依次去画．由实物图看出电流从电源正极出发依次经过了灯L2、L1和开关回到电源负极，电流只一条路径，所以选项A正确．从电源正极出发电流依次经过了灯L2、L1和开关最后回到电源负极．故选A．【考点】根据实物图画电路图．点评：本题考查了根据实物图画电路图的知识点．解该类题目时，注意应先找到电源，从电源的某一极出发结合实物图依次去画．6.如图所示，若开关S闭合后，灯L1、L2均不亮，小华同学利用一根导线去查找电路故障，当她将导线连接在灯L1两端时，两灯均不亮，将导线连接在灯L2两端时，灯L1亮而灯L2不亮.由此可以判断 ( )A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路【答案】B【解析】由图可知两灯的连接方式，根据电路中接入导线后灯泡的亮暗可判断故障原因．闭合开关时两灯均不亮，说明电路中应有断路存在，或是两灯均短路；用导线接L1两端时，两灯仍不亮说明开关或灯L2可能存在断路；而用导线接L2两端时，L2不亮而L1亮说明电路导通，即L 1及开关应是正常的，同时也不可能为两灯同时短路，故只能为L2发生了断路；故选B．【考点】电路的三种状态．点评：本题考查故障判断的一种方法，此方法对于断路故障有效，但不能判断短路故障．7.在图中，A、B、C、D是四个接线柱，要使L1、L2并联，试把有关接线柱连接起来.【答案】【解析】如果电流在某点出现分路，通过支路上的用电器后又在另一点汇合，再回到电源的负极，这种连接方式叫并联．电流从电源的正极出发，流经C再到A，这样才能使电流分别流经灯泡L1、L2，再把BD连在一起，这样电流又会汇合在另一点，最后回到电源的负极，这样才能使L1、L2并联．【考点】串联电路和并联电路的辨别．点评：对于这类作图题，作图的依据是串并联电路的连接方式．8.如图，要使两灯串联，应闭合开关____；闭合开关S1和S3，两灯_____联；为避免短路，不能同时闭合开关_________．【答案】S2，并，S3S2【解析】要解决此题，可以根据电流的走向来判断电路的连接方式，从而判断开关的断开和闭合对电路的影响；知道在串联电路中电流只有一条路径，各用电器之间相互影响；在并联电路中电流有多条流通路径，各个用电器之间互不影响，独立工作．当闭合开关s2时，电流依次通过两个灯泡，只有一条电路，两灯泡串联；当闭合开关S1、S3时，则电流从电源正极流出的电流在分支处要分为两路，依次经过两盏灯泡，所以它们是并联的；当同时闭合开关S2、S3时，导线直接连接在电源的两端，所以会出现短路现象，应该避免；故答案为：S2，并，S3S2．【考点】串联电路和并联电路的辨别．点评：要正确判断是串联电路还是并联电路，要结合电路特点进行分析．9.有三盏灯，一个电源，一个开关及一些导线，请按下列要求分别画出电路图。

串、并联电路的识别方法及典型例题电路连接有两种基本方法──串联与并联。

对于初学者要能够很好识别它们有点难度，下面结合串并联电路特点和实例，学习区别这两种电路的基本方法，希望对初学者有所帮助。

一、串联电路如果电路中所有的元件是逐个顺次首尾连接起来的，此电路就是串联。

我们常见装饰用的“满天星”小彩灯，就是串联的。

家用电路中的开关与它所控制的用电器之间也是串联的。

串联电路有以下一些特点：（1）电路连接特点：串联的整个电路只有一条电流的路径，各用电器依次相连，没有“分支点”。

（2）用电器工作特点：各用电器相互影响，电路中若有一个用电器不工作，其余的用电器就无法工作。

（3）开关控制特点：串联电路中的开关控制整个电路，开关位置变了，对电路的控制作用没有影响。

即串联电路中开关的控制作用与其在电路中的位置无关。

二、并联电路如果电器中各元件并列连接在电路的两点间，此电路就是并联电路。

教室里的电灯、马路上的路灯、家庭中的电灯、电风扇、电冰箱、电视机等用电器之间都是并联在电路中的。

并联电路有以下特点：（1）电路连接特点：并联电路由干路和几条支路组成，有“分支点”。

每条支路各自和干路形成回路，有几条支路，就有几个回路。

（2）用电器工作特点：在并联电路中各用电器之间相不影响。

某一条支路中的用电器若不工作，其他支路的用电器仍能工作。

比如教室里的电灯，有一只烧坏，其它的电灯仍然能亮。

这就是互不影响。

（3）开关控制特点：并联电路中，干路开关的作用与支路开关的作用不同。

干路开关起着总开关的作用，控制整个电路。

而各条支路开关只控制它所在的那条支路。

三、识别电路方法1．定义法：综合运用上面介绍串并联电路的连接特点及用电器工作特点，针对一些简单、规则的电路是行之有效的方法，也是其它方法的基础。

2．路径识别法：根据串并联电路连接特点，串联的整个电路只有一条电流的路径，如果有两条或两条以上的路径即为并联电路。

例题1 如图1所示的电路，是判断连接方式是串联还是并联？【解析】我们可以在图形上用箭头标示出电流的路径，电流从电源的正极出发，若只有一条路径，则是串联，若有两条或两条以上路径则是并联；图中可以标示出三条路径，如图2所示，可以用箭头在图形上标画出来，第一条是从正极→A→L1→B→负极，第二条是正极→A→L2→B→负极，第三条是正极→A→L3→B→负极。

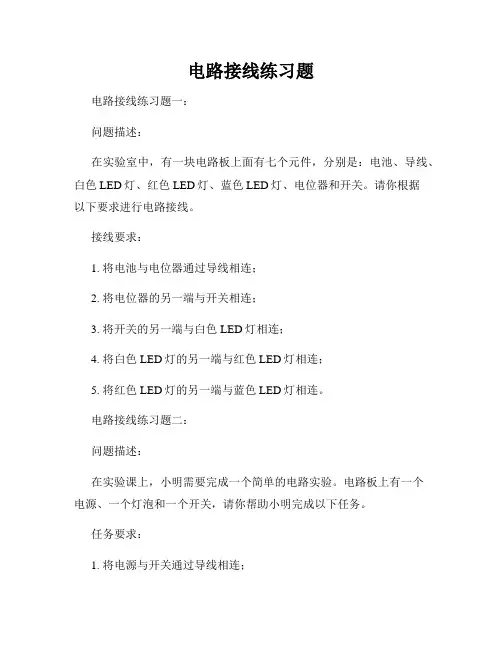

电路接线练习题电路接线练习题一：问题描述：在实验室中，有一块电路板上面有七个元件，分别是：电池、导线、白色LED灯、红色LED灯、蓝色LED灯、电位器和开关。

请你根据以下要求进行电路接线。

接线要求：1. 将电池与电位器通过导线相连；2. 将电位器的另一端与开关相连；3. 将开关的另一端与白色LED灯相连；4. 将白色LED灯的另一端与红色LED灯相连；5. 将红色LED灯的另一端与蓝色LED灯相连。

电路接线练习题二：问题描述：在实验课上，小明需要完成一个简单的电路实验。

电路板上有一个电源、一个灯泡和一个开关，请你帮助小明完成以下任务。

任务要求：1. 将电源与开关通过导线相连；3. 将灯泡的另一端与电源相连。

电路接线练习题三：问题描述：小红正在学习电路的接线方法，并尝试完成以下的电路接线任务。

请你完成下面的要求。

接线要求：1. 将电池与开关通过导线相连；2. 将开关的另一端与电流表通过导线相连；3. 将电流表的另一端与灯泡通过导线相连；4. 将灯泡的另一端与电池相连。

电路接线练习题四：问题描述：小明准备进行一个实验，电路板上有一个电源、一个变阻器、一个开关和一个灯泡，请你按照以下要求进行电路接线。

接线要求：1. 将电源与变阻器通过导线相连；2. 将变阻器的另一端与开关通过导线相连；4. 将灯泡的另一端与电源相连。

电路接线练习题五：问题描述：小华正在电路实验室学习如何正确地进行电路接线。

请你帮助小华完成以下电路接线要求。

接线要求：1. 将电池与可变电阻通过导线相连；2. 将可变电阻的另一端与开关通过导线相连；3. 将开关的另一端与LED灯通过导线相连；4. 将LED灯的另一端与电池相连。

以上是五个电路接线练习题，通过参与解决这些问题，相信你对电路接线的方法和步骤已经有了更深入的了解。

希望你在未来的电路实验中能够灵活运用这些知识，顺利完成各种电路接线任务。

祝你学习进步！。

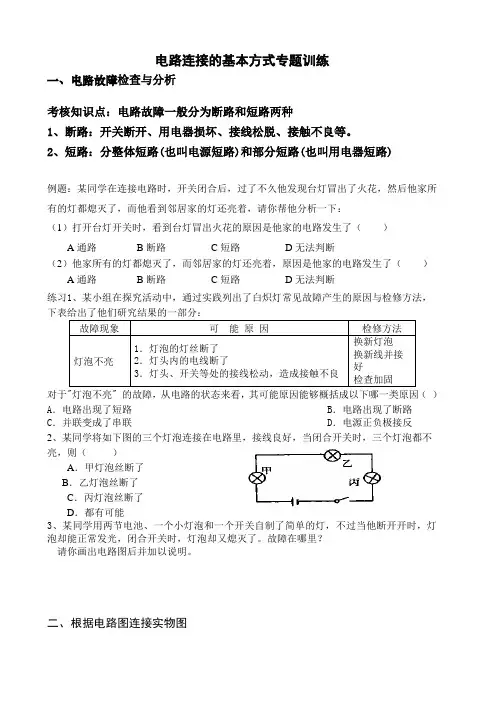

电路连接的基本方式专题训练一、电路故障检查与分析考核知识点：电路故障一般分为断路和短路两种1、断路：开关断开、用电器损坏、接线松脱、接触不良等。

2、短路：分整体短路(也叫电源短路)和部分短路(也叫用电器短路)例题：某同学在连接电路时，开关闭合后，过了不久他发现台灯冒出了火花，然后他家所有的灯都熄灭了，而他看到邻居家的灯还亮着，请你帮他分析一下：（1）打开台灯开关时，看到台灯冒出火花的原因是他家的电路发生了（）A通路B断路C短路D无法判断（2）他家所有的灯都熄灭了，而邻居家的灯还亮着，原因是他家的电路发生了（）A通路B断路C短路D无法判断练习1、某小组在探究活动中，通过实践列出了白炽灯常见故障产生的原因与检修方法，下表给出了他们研究结果的一部分：故障现象可能原因检修方法灯泡不亮1．灯泡的灯丝断了2．灯头内的电线断了3．灯头、开关等处的接线松动，造成接触不良换新灯泡换新线并接好检查加固对于"灯泡不亮" 的故障，从电路的状态来看，其可能原因能够概括成以下哪一类原因（）A．电路出现了短路 B．电路出现了断路C．并联变成了串联 D．电源正负极接反2、某同学将如下图的三个灯泡连接在电路里，接线良好，当闭合开关时，三个灯泡都不亮，则（）A．甲灯泡丝断了B．乙灯泡丝断了C．丙灯泡丝断了D．都有可能3、某同学用两节电池、一个小灯泡和一个开关自制了简单的灯，不过当他断开开时，灯泡却能正常发光，闭合开关时，灯泡却又熄灭了。

故障在哪里？请你画出电路图后并加以说明。

二、根据电路图连接实物图方法：电流路径法(先串后并)例题：根据图甲中所示电路图，将图乙中的实物连接起来。

练习1、根据左边的电路图连接情况，将右边的实物图连接好；2、根据图甲中所示电路图，将图乙中的实物连接起来。

3、根据左边的电路图连接情况，将右边的实物图连接好；三、根据实物图画出电路图1、方法：电流路径法2、步骤：(1)判断电路连接方式(2)确定电器元件位置布局(3)完成电路图(注明电流“分支点”和“汇合点”)例题：根据以下图实物连接图，在右图线框内画出对应的电路图．练习：1.根据以下图实物，在右图线框内画出对应的电路图．2．按图示的电路，在右画线框内出相对应的电路图．3.如下图的电路，这时灯L 1 （不发光/发光），灯L 2 ．灯L 1和L 2是 联．在实物图中电流流过的导线上标出电流方向，并在右图框内画出相对应的电路图．四、电路设计：L 1 L 2 S L 1S 2 S 1 L 2串联电路：用电器相互影响步骤：12、判断开关作用3、画出电路图(注意画线时要“横平竖直”)例：有两个电铃、两个开关和一个电池组，试按以下要求画出电路图。

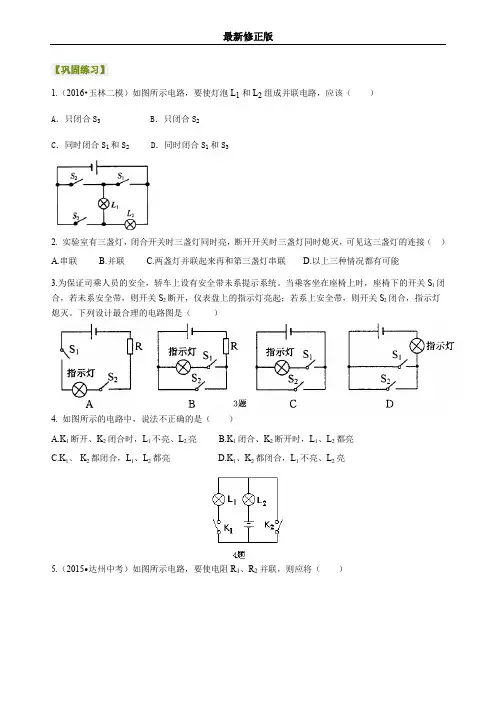

【巩固练习】1.（2016•玉林二模）如图所示电路，要使灯泡L1和L2组成并联电路，应该（）A．只闭合S3 B．只闭合S2C．同时闭合S1和S2 D．同时闭合S1和S32. 实验室有三盏灯，闭合开关时三盏灯同时亮，断开开关时三盏灯同时熄灭，可见这三盏灯的连接（）A.串联B.并联C.两盏灯并联起来再和第三盏灯串联D.以上三种情况都有可能3.为保证司乘人员的安全，轿车上设有安全带未系提示系统。

当乘客坐在座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭。

下列设计最合理的电路图是（）4. 如图所示的电路中，说法不正确的是（）A.K1断开、K2闭合时，L1不亮、L2亮B.K1闭合、K2断开时，L1、L2都亮C.K1、K2都闭合，L1、L2都亮D.K1、K2都闭合，L1不亮、L2亮5.（2015•达州中考）如图所示电路，要使电阻R1、R2并联，则应将（）A. S2、S3闭合，S1断开B. S1、S2闭合，S3断开C. S2闭合，S1、S3断开D. S1闭合，S2、S3断开6.（多选）单刀双掷开关如图所示，它有三个接线柱，中间的接线柱上装有金属片，可以分别与左接线柱或右接线柱相连通，连通一侧接线柱的同时会使另一个接线柱断开。

单刀双掷开关的电路图符号是，开关此时是连通了上方的导线，当把开关向下闭合时，可以使上方导线断开，同时连通下方导线。

小李在一幢老式楼房中看到楼梯照明电灯安装在两层楼之间，楼上和楼下各有一个单刀双掷开关，拨动任何一个开关，都可以改变电灯的发光或熄灭状态。

他把这个现象告诉了小张，小张在实验室中用简单的器材连接了如图所示的四个电路图来模拟楼道灯的照明功能。

其中能够达到要求的是（）7.街上路灯都是联的；装饰建筑的白炽灯都是联的。

8.把两个灯泡连入电路，要使两个灯泡同时发光，连接方法有_____________种。

把两个灯泡_________连接起来的电路，叫做_____________电路，把两个灯泡_____________连接起来的电路，叫做__________电路。

甲 乙 丙 电路连接专题---电路图一、根据电路图连接实物图1．根据下图电路图，连接实物图2．按照右上图（a ）所示的电路图将图（b ）中的实物连接起来 3． 根据电路图连接实物图4．如上图（a ）所示电路，将图（b ）中的电路元件连接起来进行电流强度的测量。

已知通过灯泡的电流强度小于0.6安 5．（1）在图甲、乙○内填上适当的电表符号，并标出正、负接线柱。

（2）在图丙中根据标出的电流方向，从电池组、电压表、电流表三个元件的符号中选出两个元件符号，分别填进电路的空缺处，填进后要求灯泡L 1和L 2串联，且都能发光。

6． 按照电路图，将对应右图各实物元件连接起来。

V + —二、根据实物图画电路图1．根据下图画出它的电路图2．按照实物图作出电路图3． 按要求组成电路图，元件位置不要移动：（1）图甲要求：只闭合开关S 1时，电灯发光，电铃不发声；只闭合开关S 2时，电灯发光，同时电铃发声。

（2）图乙要求：L 1、L 2并联；滑动变阻器只改变L 1的电流，电流表测L 2的电流，开关控制L 1、L 2的通断。

（3）图丙要求：L 1、L 2串联；电流表测L 1的电流，电压表测L 2的电压，开关控制的L 1通断。

三、根据要求连接实物图或电路图1．将两个灯泡串联起来/将两个灯泡并联起来+—L 3L 2L 1S 2S 1L 2L 1 L 2L 1S2．要求S 为总开关，S 1控制L 1，S 2控制L 2，L 1、L 2并联，画出电路图，连接实物图3．用线条代替导线，将图中的电器元件连成电路。

要求：（1）开关K 1只控制电灯L 1，开关K 2只控制电灯L 2；（2）共用一个电池组4．按要求连接实物图，并画出电路图：（1）图甲要求：L 1、L 2并联，开关S 1控制L 1，开关S 2控制L 1、L 2。

（2）图乙要求：L 1、L 2并联，用两个电流表一次就能测出通过L 1、L 2的电流及总电流。

5．有三盏灯，一个电源，一个开关及一些导线，请按下列要求分别画出电路图。

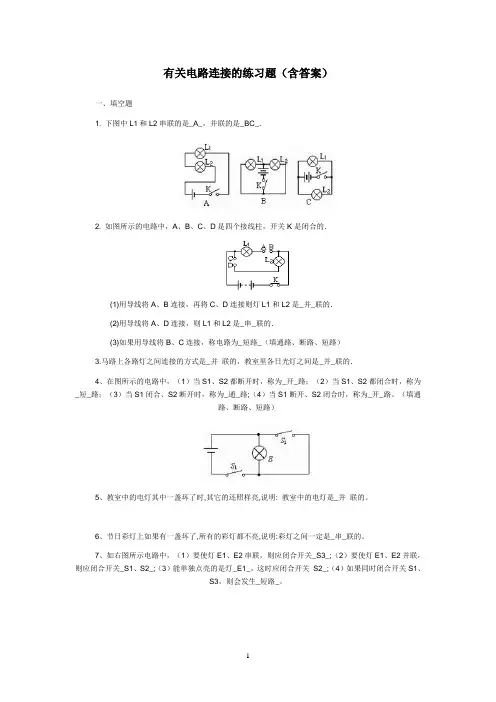

有关电路连接的练习题（含答案）一、填空题1. 下图中L1和L2串联的是_A_，并联的是_BC_．2. 如图所示的电路中，A、B、C、D是四个接线柱，开关K是闭合的．(1)用导线将A、B连接，再将C、D连接则灯L1和L2是_并_联的．(2)用导线将A、D连接，则L1和L2是_串_联的．(3)如果用导线将B、C连接，称电路为_短路_（填通路、断路、短路）3.马路上各路灯之间连接的方式是_并联的，教室里各日光灯之间是_并_联的．4、在图所示的电路中，（1）当S1、S2都断开时，称为_开_路；（2）当S1、S2都闭合时，称为_短_路；（3）当S1闭合、S2断开时，称为_通_路;（4）当S1断开、S2闭合时，称为_开_路。

（填通路、断路、短路）5、教室中的电灯其中一盏坏了时,其它的还照样亮,说明: 教室中的电灯是_并联的。

6、节日彩灯上如果有一盏坏了,所有的彩灯都不亮,说明:彩灯之间一定是_串_联的。

7、如右图所示电路中，（1）要使灯E1、E2串联，则应闭合开关_S3_;（2）要使灯E1、E2并联，则应闭合开关_S1、S2_;（3）能单独点亮的是灯_E1_，这时应闭合开关S2_;（4）如果同时闭合开关S1、S3，则会发生_短路_。

8、如下图所示，各电路中电灯的连接属于串联的有_B_，属于并联的有_CD_，属于混联的有_A_。

二、选择题1.如图所示，开关闭合后，两盏灯同时发光的电路是………………………………………【B 】2. 有三个小灯泡,三个开关,一个电池组,若干根导线. 现要三个灯连接起来, 开关每盏灯时不影响别的灯,下列连接方法符合要求的是……………………………………………………………【 A 】A、三灯分别和三个开关串联后, 再把它们并联B、三灯分别和三个开关串联后, 再把它们串联C、三灯分别和三个开关串联后, 再把两组并联, 最后跟第三组串联D、三灯分别和三个开关串联后，再把两组串联，最后和第三组并联。

13.2《电路连接的基本方式》纠错性练习（3）1．将两盏灯接在同一电源上，当闭合开关时，它们同时亮；断开开关时，同时熄灭。

则这两盏灯（）A．一定串联在电路中B．一定并联在电路中C．串联或并联都有可能D．以上说法都错误2．如图所示的四个电路中，开关均闭合后，两个灯泡串联的是（）A．B．C．D．3．“节能减排，低碳生活”重在行动。

居民楼道里的灯是由“光控”开关和“声控”开关同时控制的：“光控”开关在天黑时自动闭合，天亮时自动断开；“声控”开关在有人走近发出声音时闭合，无人走动时自动断开。

这样，照明灯只有在夜间有人走近时才会发光，其余时间均不发光，达到节电效果。

以下电路设计合理的是（）A．B．C．D．4．如图所示，若要使L1、L2并联，则（）A．只闭合S1B．只闭合S3C．只闭合S2、S3D．只闭合S1、S2第4题图第5题图第6题图5．如图所示的电路中，下列说法正确的是（）A．只闭合开关S1，灯L1发光B．只闭合开关S2，两个灯泡串联C．开关S1、S2、S3可以都闭合D．闭合开关S1、S2两个灯泡并联6．如图所示为小华连接的电路，他检查导线连接无误后，闭合开关S，发现两灯均不发光，于是他用一根导线分别连接到ab，ac和ad两点，灯L1和L2均不发光；再用导线连接到cd两点时，灯L1发光，L2不发光，由此判定电路的故障是（）A．灯L1开路B．灯L2开路C．灯L1短路D．灯L2短路7．如图所示是一个能吹冷、热风的电吹风的简化电路，图中A是吹风机（电动机），B是电热丝。

若只闭合开关S2吹出的是______风；若将S1、S2都闭合，吹出的是______风。

第7题图第8题图8．恐怖分子在公共场所安装了定时炸弹，其引爆装置如图所示，定时开关S闭合后，起爆器______电流通过；当设定起爆时间一到，S会自动断开，电流通过起爆器引爆炸弹。

为使引爆装置停止工作，拆弹专家应在图中a、b两处的______处剪断导线。

9．在如图所示的电路中，有三个开关S1、S2、S3，如果仅将开关S3闭合，S1、S2断开，则灯L1、L2___________联。

电路连接的基本方式（B卷）一、选择题1. 关于串联电路和并联电路下列说法中正确的是（）A.两灯泡串联在电路中，闭合开关时，离电源最近的灯泡先亮B.马路上的路灯总是同时亮，同时熄，它们一定是串联C.教室里的电灯是并联连接的D.两个用电器通过的电流相等，它们一定是串联2.在如图所示的电路中，L1与L2是两只相同的小灯泡，当开关S闭合后，灯L1发光，而L2不发光，则产生故障的原因可能是（）A.L1的灯丝断了B.L2的灯丝断了C.L1被短路了D.L2被短路了3.由开关、电源和两个小灯泡组成的电路，当开关断开时，L1不发光，L2发光；当开关闭合时，L1和L2都发光.关于电灯与开关的连接情况，下列说法中正确的是（）A.L1和L2并联，再与开关串联B.L2和开关串联，再与L1并联C.L1和开关并联，再与L2串联D.L1和开关串联，再与L2并联4.下图是一个简化的电冰箱内的电路图，其中M是压缩机用的电动机，L是冰箱内的照明灯。

下列说法中正确的是（）A.只闭合S 1，灯L 亮，电动机M 工作B.只闭合S 2，灯L 亮，电动机M 工作C.闭合S 1和S 2，电动机M 才能工作D.闭合S 1，灯L 亮，闭合S 2，电动机M 工作5.在如图所示的电路中，开关S 闭合后，属于串联电路的是（ ）6. 如图所示电路中，灯、电动机和电铃都并联的电路图是（ ）7.下图中四个灯泡的连接方式是（ ）A.四灯串联B.四灯并联C.L 2、L 3、L 4并联，再与L 1串联D.L 1、L 2、L 3并联，再与L 4串联8. 抽油烟机装有照明灯和排气扇．使用中，有时需要它们单独工作，有时需要它们同时工作．如图所示的四个电路中，你认为符合上述要求的是（ ）9. 在击剑比赛中，当甲方运动员的剑（图中用“S 甲”表示）击中乙方的导电服时，电路导通，且只有乙方指示灯亮。

当乙方运动员的剑（图中用“S 乙”表示）击中甲L 1L 1L 1方的导电服时，电路导通，且只有甲方指示灯亮。

甲 乙 丙 电路连接专题---电路图一、根据电路图连接实物图1．根据下图电路图，连接实物图2．按照右上图（a ）所示的电路图将图（b ）中的实物连接起来 3． 根据电路图连接实物图4．如上图（a ）所示电路，将图（b ）中的电路元件连接起来进行电流强度的测量。

已知通过灯泡的电流强度小于0.6安 5．（1）在图甲、乙○内填上适当的电表符号，并标出正、负接线柱。

（2）在图丙中根据标出的电流方向，从电池组、电压表、电流表三个元件的符号中选出两个元件符号，分别填进电路的空缺处，填进后要求灯泡L 1和L 2串联，且都能发光。

6． 按照电路图，将对应右图各实物元件连接起来。

V + —二、根据实物图画电路图1．根据下图画出它的电路图2．按照实物图作出电路图3． 按要求组成电路图，元件位置不要移动：（1）图甲要求：只闭合开关S 1时，电灯发光，电铃不发声；只闭合开关S 2时，电灯发光，同时电铃发声。

（2）图乙要求：L 1、L 2并联；滑动变阻器只改变L 1的电流，电流表测L 2的电流，开关控制L 1、L 2的通断。

（3）图丙要求：L 1、L 2串联；电流表测L 1的电流，电压表测L 2的电压，开关控制的L 1通断。

三、根据要求连接实物图或电路图1．将两个灯泡串联起来/将两个灯泡并联起来+—L 3L 2L 1S 2S 1L 2L 1 L 2L 1S2．要求S 为总开关，S 1控制L 1，S 2控制L 2，L 1、L 2并联，画出电路图，连接实物图3．用线条代替导线，将图中的电器元件连成电路。

要求：（1）开关K 1只控制电灯L 1，开关K 2只控制电灯L 2；（2）共用一个电池组4．按要求连接实物图，并画出电路图：（1）图甲要求：L 1、L 2并联，开关S 1控制L 1，开关S 2控制L 1、L 2。

（2）图乙要求：L 1、L 2并联，用两个电流表一次就能测出通过L 1、L 2的电流及总电流。

5．有三盏灯，一个电源，一个开关及一些导线，请按下列要求分别画出电路图。

13.2 电路连接的基本方式作图题一、根据电路图，连接实物图1.根据电路图，连接实物电路(用笔画线代替导线，且导线不允许交叉)。

2.用笔画线代替导线，根据电路图将实物图连接完整。

3.根据电路图连接实物图。

4.根据图甲所示的电路图，将乙图中的电路元件连成实物电路。

5.根据所给电路图，用笔画线表示导线，把实物连接起来。

(导线不可交叉)6.根据图甲中的电路图将图乙中实物图连接好。

7.根据如图所示的电路图，把实物元件连接起来。

二、根据实物图，画出对应的电路图8.如图把实物图转化成电路图。

9.如图所示的实物连接图，请画出对应的电路图。

10.画出如图所示实物电路的电路图．11.在虚线框里画出如图所示实物图的电路图．12.按照图甲实物电路，在图乙虚线框内画出其电路图．13.请在方框内画出如图所示的实物电路的电路图。

14.如图所示，根据实物图，画出电路图。

15.在虚线框中画出实物图所对应的电路图。

三、根据要求连接电路16.如图所示，用笔画线代替导线，在图中连接成并联电路，并且开关可以同时控制两盏灯。

17.如图所示的电路中A、A、A、A是四个接线柱。

请用笔画线代替导线连接相应的接线柱，使灯A1、A2并联，要求：连线横平竖直，规范画出完整电路图。

18.将如图所示元件连成电路．要求：元件位置不动，断开或闭合任意一个开关时，电灯发光，同时电铃发声，电灯、电铃并联．四、设计电路19.爱学好问的小梦发现家里的电吹风可以吹热风和冷风，用电热丝、电动机、和两个开关设计出电吹风的部分电路图，请你帮他将电路图设计完成(如图所示)，要求：只闭合A1只有电动机工作，吹冷风；A1和A2同时闭合，电动机和电热丝同时工作，吹热风。

20.某科技小组为医院病房设计呼叫电路，在病人需要护理时，闭合床头开关A1或A2，护士值班室的护士就能及时看到对应的灯A1或A2亮，同时听到电铃响起。

请用笔画线代替导线在图中连接符合设计要求的电路图。

21.“阳光动力2号”飞机上装有平衡警示电路，其中A为正对驾驶员的重力开关，金属片A可绕A点自由转动．当机翼水平时，A在A、A中间；当飞机严重左倾时，绿灯亮、电铃响；当飞机严重右倾时，红灯亮、电铃响．请完成电路连接．22.用笔画线代替导线将如图所示的电路连接完成。

第十三章电路初探第2节电路连接的根本方式一、单项选择题1．在如下图的电路中，正确的说法是〔〕A．闭合S1，断开S2，L1发光，L2不发光B．闭合S1，S2，L1，L2都发光C．S1，S2都断开，L1，L2都不发光D．闭合S2，断开S1，L1，L2都发光【答案】D【解析】由电路图知道只要闭合S1，就会造成短路，故AB错误；S1，S2都断开，电路中只有L1，且发光，故C错误；闭合S2，断开S1，L1，L2并联，且都发光，故D正确．2．新冠病毒疫情防控期间，为了严格控制区分外来车辆出入小区，很多小区装备了门禁系统，内部车辆可以被自动识别横杆启动，外部车辆需要门卫人员按动按钮才能将门翻开，假设将门禁系统看做一个自动开关，按钮看做一个手动开关，内部电路最接近以下图中的〔〕A．B．C．D．【答案】B【解析】小区内部车辆门禁系统可以自动识别将门翻开，外部车辆需要门卫人员按动按钮才能将门翻开，假设将门禁系统看做一个自动开关，按钮看做一个手动开关，那么两个开关单独都能翻开大门，即两开关并联后再与电动机串联，只有B正确。

3．下面是小华同学对身边的一些电路进行观察分析后作出的判断，不正确的选项是A．厨房中的抽油烟机里装有照明灯和电动机，它们既能同时工作又能单独工作，它们是并联的B．马路两旁的路灯，晚上同时亮早晨同时灭，它们是串联的C．楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的D．一般家庭中都要安装照明灯和其它用电器，使用时互不影响，它们是并联的【答案】B【解析】A．厨房中的抽油烟机里的照明灯和电动机既能同时工作又能单独工作,互不影响，因此他们是并联的,故A 正确，不符合题意。

B．马路两旁的路灯, 虽然晚上同时亮早晨同时灭，但当其中一个灯泡不亮时,其他灯泡仍能继续工作,互不影响,因此他们是并联的,故B错误，符合题意；C．楼道中的电灯只有在声控开关和光控开关同时闭合时才会亮,因此他们是串联的,故C正确，不符合题意；D．家庭中的照明灯和其他电器可以不同时工作,互不影响,因此他们是并联的,故D正确，不符合题意。

电路图连接练习题电路图连接是电子技术基础中的重要内容，通过练习电路图的连接，可以巩固对电子元器件的认识和理解，提高电路搭建的技能。

本文将针对电路图连接练习题展开论述，帮助读者掌握正确的连接方法和注意事项。

一、练习题1请根据以下电路图完成电路连接，并分析电路中各个元器件的作用和电流的流向：（在此处插入电路图）在这个练习题中，我们需要连接一个简单的电路，电路中包含了电源、开关和灯泡。

首先，将电源正极与开关的一个端口连接，然后将另一个端口与灯泡的一端连接，最后将灯泡的另一端与电源负极连接。

完成连接后，合上开关，灯泡将会亮起。

通过这个练习题，我们可以理解到电路的基本连接方式。

电源提供电流，开关用于控制电路的通断，灯泡则是电路中的负载，接通后会发出光亮。

电流从电源正极出发，经过开关进入灯泡，然后再返回电源的负极。

二、练习题2请根据以下电路图完成电路连接，并分析电路中各个元器件的作用和电流的流向：（在此处插入电路图）这个练习题中，我们需要连接一个包含两个开关、三个灯泡和一个电源的电路。

首先，将电源正极与一个开关的一个端口连接，然后将另一个端口与灯泡A的一端连接，再将灯泡A的另一端与灯泡B的一端连接，以此类推，依次连接灯泡B、灯泡C和另一个开关。

最后，将另一个开关的另一个端口与电源负极连接。

完成连接后，可以通过两个开关来控制三个灯泡的通断状态。

通过这个练习题，我们可以进一步理解电路的连接方法。

在电路中，开关用于控制电流的通断，通过组合不同的开关状态，可以实现对灯泡的灯光控制。

电流从电源正极出发，经过一个开关进入灯泡A，然后依次经过灯泡B、灯泡C，最后返回电源的负极。

三、练习题3请根据以下电路图完成电路连接，并分析电路中各个元器件的作用和电流的流向：（在此处插入电路图）这个练习题中，我们需要连接一个包含两个电源、一个开关、两个电容器和一个电阻器的电路。

首先，将两个电源的正极分别与开关的两个端口连接，然后将电源A的负极与电容器A的一端连接，再将电容器A的另一端与电容器B的一端连接，最后将电容器B的另一端与电源B的负极连接。

13.2电路连接的基本方式第课时串联和并联,提优点：1. 知道电路的两种基本连接方式2. 知道串、并联电路的基本特点3. 会判断日常生活中的串、并联电路)1. 如图所示，电路中的小灯泡L1、L2是（填“串联”或“并联”）的，若小灯泡L1的灯丝断了后，再闭合开关S，小灯泡L2将（填“发光”或“不发光”）.（第1题）（第2题）2. （2018·河南临颍月考）如图所示，若只需L1发光，则用导线连接接线柱，若用导线将B、C接线柱连接，则灯亮.3. （2018·厦门期中）进入宾馆房间，将房卡插入槽中，房间内的用电器才能使用，如图甲，房卡的作用相当于电路元件中的Ｗ.房间里提供路由器，如图乙，路由器是一种支持有线和无线连接的网络设备，通过后排接口可以同时连接多台电脑独立工作，各接口之间是（填“串联”或“并联”）的，判断的依据是________________________________________________________________________.4. （2018·淄博临淄区校级期中）如图所示的电路里，要使灯L1、L2串联，应闭合开关，要使L1和L2并联，则应闭合开关，如果闭合开关S1、S2，断开S3，灯亮，如果闭合开关，会出现短路现象，这是不允许的.5. （2018·慈溪期中）如图所示的四个电路中，闭合开关S后，两灯属于串联的是（）6. 如图是小明设计的简易起重机的电路，下列操作中，电动机能工作的是（）A. 只闭合S2B. 只闭合S1、S2C. 只闭合S3D. 只闭合S1、S37. （2018·盐城大丰区校级期中）如图所示，现在的城市路口常安装一种“按钮式红绿灯”.当路上车辆不多时，行人通过触摸按钮，使正对车辆的红灯亮起，行人安全通过.按钮相当于电路中的；红灯和绿灯是（填“串”或“并”）联的，它们工作时，将电能转化为和内能.8. （2018·成都武侯区一模）打开冰箱冷藏室的门，里面的灯就亮了，此时制冷压缩机的电动机并未工作，因为压缩机的电动机是靠温控开关控制的.电冰箱的部分电路如图所示.图中L是电冰箱内的照明灯，M是压缩机用的电动机.开关S1、S2都闭合时，L与M的连接方式是联的.S1、S2中属于温控开关的是Ｗ.9. 如图甲所示的灭蚊拍具有灭蚊和照明等功能，其工作原理如图乙所示.当开关时，灭蚊拍只起到灭蚊作用；当开关时，灭蚊拍同时起到灭蚊和照明作用.10. 如图所示，有关电路中电灯的连接，说法正确的是（）A. S1、S2均闭合时，灯L1与L2串联B. S1、S2均断开时，灯L1与L2并联C. S1、S2均闭合时，灯L1与L2并联D. S1、S2均断开时，灯L1与L2串联（第10题）（第11题）11. （2018·武汉硚口区期中）下列实物图与电路图完全相符的是（）12. （2018·如皋期中）请根据如图实物连接图在虚线框内画出相应的电路图.13. 按下面的电路图连接实物.14. 如图所示电路，若闭合开关，电路将（填“通路”“断路”或“短路”），这是不允许的，必须改正.若要使电路中的两灯并联，请在接错的那根导线上打一个“”，表示这根导线不要，再把正确接法的导线画出来.（连线不能交叉）15. 如图所示，A、B、C、D表示电路的四个接线柱，要使灯L1、L2并联连接在电池组的两极，且要求开关S控制L1，试用笔画线代替导线，把有关接线柱连接起来.16. 按下列要求，设计并连接电路：S1控制L2，S2控制L1，L1与L2并联.第课时串、并联电路的应用,提优点：1. 分析串、并联电路在生活中的应用2. 设计符合要求的串、并联电路)1. 有三只灯并联在电路中，正常发光，若其中一只灯的灯丝断了，则另外两只灯发光；若其中一只灯被短路，则另外两只灯发光.（均填“能”或“不能”）2. 如图所示的电路图中，A、B、C、D是四个接线柱，开关S是闭合的.（1）若用导线将A、B连接，再将C、D连接，则灯L1和L2是联的.（2）若只用导线将A、D连接，则灯L1和L2是联的.3. （2018·广安）现代社会倡导文明出行，某班同学对十字路口人行横道的红、绿交通信号灯进行了观察，画出了如图所示的控制人行红、绿灯的电路图，你认为可行的是（）4. （2018·盐城盐都区期末）教室里一个开关同时控制两盏日光灯的亮或灭，下列电路图符合要求的是（）5. （2018·常州）小华有一发光棒，闭合开关，众小灯齐发光；一段时间后，其中一小灯熄灭，如图所示.关于该小灯熄灭的原因以及众小灯的电路连接方式，下列猜想中合理的是（）A. 若该小灯处断路，众小灯并联；若该小灯处短路，众小灯串联B. 若该小灯处断路，众小灯并联；若该小灯处短路，众小灯并联C. 若该小灯处断路，众小灯串联；若该小灯处短路，众小灯串联D. 若该小灯处断路，众小灯串联；若该小灯处短路，众小灯并联6. 在如图所示的电路中，正确的说法是（）A. 闭合S1，断开S2，L1发光，L2不发光B. 闭合S1、S2，L1、L2都发光C. S1、S2都断开，L1、L2都不发光D. 闭合S2，断开S1，L1、L2都发光7. （2018·贵阳）如图所示，是一个未完成连接的实物电路.请用笔画线代替导线将电路连接完整.要求：L1与L2并联，开关S控制两盏灯，导线不能交叉.8. （2018·德州德城区校级期中）如图所示是理发用的电吹风机电路，其中电动机通电后可以送风，电热丝通电后可以发热.工作时，旋转选择开关，使其同时与触点接触时，电吹风机送出来的是自然风；旋转选择开关，使其同时与触点接触时，电吹风机送出来的是热风.若将开关同时与1、2接触，则电路是Ｗ.9. 如图所示，A、B两端接在电源上，当只闭合开关S1时，发光的灯泡有；当只闭合开关S2时，发光的灯泡有；当S1、S2都闭合时，发光的灯泡有Ｗ.（第9题）（第10题）10. 小红在做实验时，先连成如图所示的电路，然后闭合开关S1，再闭合开关S2，小红看到的现象是（）A. 两只灯开始都亮，后来L1不亮B. 两只灯都亮C. 两只灯都不亮D. 两只灯开始都亮，后来L2不亮11. （2018·汕头潮南区一模）生活中为了方便，通常在房间门口装开关S1、床头装开关S2，让这两个开关能同时控制房间的吊灯，即门口开灯后可在床头关灯，或床头开灯后可在门口关灯.图中的电路能符合这一要求的是（）12. （2018·镇江）小明设计了一种停车位是否被占用的模拟提醒装置：用指示灯L发光的亮和暗分别表示车位被占用和未被占用，车位被占用时控制开关S闭合，下列能实现此功能的电路是（）13. 将下列元件符号连成符合要求的电路：L1与L2并联，S控制L1.14. （2018·烟台）学习了电路相关知识后，小明想给自家的养殖场设计一种呼叫装置，要求前后门来的客人均可呼叫，前门来的客人关闭开关，办公室的电铃响、红灯亮；后门来的客人关闭开关，办公室的电铃响、绿灯亮.请在图中帮助他画出符合要求的电路图（导线不得交叉）.15. 现有一个电路盒，面板上有灯、铃各1只，3个开关S1、S2、S3.在不打开盒子的情况下，小明想探究盒内的电路结构.为此，他做了如下实验.根据实验情况，请你在矩形框内画出盒内电路的电路图.只闭合开关S1、S2S1、S3S2、S3S1、S2、S3用电器工作情况灯亮不亮不亮亮电铃不响响不响响16. 设计一个自动防盗报警电路.要求：晚间开关S闭合后，灯泡亮，当房门被打开时，细导线EF被扯断，灯泡亮并且电铃发声自动报警.请你按要求连接如图所示的电路元件.二、电路连接的基本方式第1课时串联和并联1. 串联不发光2. D、C L1与L23. 开关并联一台电脑不工作，其他电脑不受影响4. S2S1、S3L1S2、S35. D6. D解析：只闭合S2或S3时，电路均处于断路状态，灯L和电动机中都没有电流通过，都不能工作，A、C选项都错误．只闭合S1、S2时，灯L中有电流通过，电动机中没有电流通过，电动机不工作，B选项错误．只闭合S1、S3时，灯L中没有电流通过，灯L不工作，电动机中有电流通过，电动机工作，D选项正确．7. 开关并光能解析：行人通过触摸按钮，使正对车辆的红灯亮起，则按钮相当于电路中的开关；由于红灯和绿灯可以独立工作，互不影响，所以红灯和绿灯是并联连接的；它们工作时，将电能转化为光能和内能．8. 并S1解析：由图可知，S1、S2闭合时，L与M并列连接，并且S1控制M，S2控制L，因此L与M的连接方式是并联．当冰箱里的温度升高到一定程度时，压缩机要工作，所以温控开关S1会自动闭合；当冰箱里的温度降低到一定程度时，压缩机停止工作，所以温控开关S1会自动断开，因此S1是温控开关．9. S1闭合、S2断开S1、S2都闭合解析：S1闭合、S2断开时，只有灭蚊网工作，灭蚊拍只起到灭蚊作用；S1和S2都闭合时，灯和灭蚊网同时工作，故灭蚊拍同时起到灭蚊和照明作用．10. C解析：由电路图可知：S1、S2均闭合时，L3被短路，L1、L2首首相连、尾尾相连，它们并联，故A错误，C正确．S1、S2均断开时，灯L1、L3首尾顺次连接，则灯L1、L3串联，故B、D错误．11. A12. 如图所示13. 如图所示14. 短路如图所示(答案不唯一)15. 如图所示解析：据题意可知：L1与L2并联，S1控制L2，S1与L2串联在一条支路中；S2控制L1，S2与L1串联在另一条支路中，电路连接如答案图所示．第2课时串、并联电路的应用1. 能不能2. (1)并(2)串3. A4. C5. A6. D7. 如图所示8. 2、33、4断路解析：当开关同时接触1、2两个触点时，电吹风机停止工作，电动机和电热丝都不工作，是断路；当开关同时接触2、3两个触点时，电动机处于通路状态，电热丝处于断路状态，故吹出冷风，也就是自然风．当开关同时接触3、4两个触点时，电热丝和电动机并联，都处于通路状态，故会吹出热风．9. L3L1L1、L2、L3解析：只闭合开关S1时，灯L1和L2被短路，只有灯L3发光；只闭合S2时，灯L2和L3被短路，只有灯L1发光；当S1、S2都闭合时，灯L1、L2、L3并联，三只灯泡均发光．10. A解析：只闭合S1，灯L1和L2串联，两灯均发光，再闭合S2，灯L1被短路，只有灯L2发光，灯L1不发光．11. C解析：A中两开关串联，只有当两开关同时闭合时吊灯才发光，故不符合题意；B中两开关并联，每一个开关都可以单独控制吊灯，但两者不能相互控制，故不符合题意；C中S1和S2为单刀双掷开关，S1向右掷时灯泡不发光，S1向左掷时灯泡发光；S2向右掷时灯泡发光，S2向左掷时灯泡不发光，任意一个开关都可以开灯、关灯，故符合题意；D中当两开关都向左时，会出现电源短路，不符合安全用电的原则，故D不符合题意．12. A解析：由题知，车位被占用时控制开关S闭合，此时指示灯L发光较亮；车位未被占用时开关S断开，指示灯L发光较暗．由图A知，当开关S闭合时，此时R被短路，只有L接入电路，L两端的电压为电源电压，指示灯发光较亮；开关S断开时，L与R串联，总电阻较大，电流较小，指示灯发光较暗；由图B知，当开关S闭合时，此时L被短路，指示灯不会发光；由图C知，当开关S闭合时，此时L与R串联，此时灯的亮度较暗；开关S断开时，灯泡不发光；由图D知，L与R并联，当开关S闭合或断开，L始终接入电路中，L两端的电压始终为电源电压，则灯泡发光的亮度不变．13. 如图所示15. 如图所示16. 如图所示。

13.2电路连接的基本方式（提优练习）例1. 一个开关同时能控制三只灯泡 ， 则这三只灯泡的连接方式为 （ ）A ． 一定是串联B ． 一定是并联C ． 串联或并联都可以D ． 以上答案都不正确 例．马路上的路灯总是一齐亮，一齐灭．如果它们其中一盏灯的灯丝断了，其它灯仍能正常发光．根据这些现象判断路灯是 （ ）A ．串联的B ．并联的C ． 可能是串联的，也可能是并联的D ．不能确定是何种连接方式例2．日常生活的经验告诉我们：家中的电灯、电冰箱和插座等电器，彼此间的连接方式是（ ）A ．串联的B ．可能是串联也可能是并联的 C ．并联的D ．电灯与插座间是串联的，其它用电器是并联的 例．如图所示，下列电路中，开关同时控制电灯和电铃的是 （ ）D例4．居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费．科研人员利用“光敏”材料制成“光控开关”——天黑时，自动闭合，天亮时，自动断开；利用“声敏”材料制成“声控开关”——当有人走动发出声音时，自动闭合，无人走动时自动断开．若将这两种开关配合使用，就可以使楼道灯变得“聪明”．则这种“聪明”的电路是 （ ）例5．下列的几个电路图中的用电器分别是何种连接方式？开关分别控制哪盏灯？如果是并联，请用色笔描图1a 中L 1、L 2是 联，S 控制图1b 中L 1、L 2是 联，S 1控制 ，S 2控制 图1c 中L 1、L 2是 联，S 1控制 ，S 2控制例．在图6所示电路中，只闭合S 1时，电灯 亮；当S 1、S 2都断开时，电灯 亮，它们是 连接的；当S 1、S 2都闭合时，电灯 亮，它们是 连接的．图1b图1c图1aAB C D 图3例6．根据图2实物，在右图线框内画出对应的电路图．例7．如图3所示的电路，这时灯L 1 ，灯L 2 ．（填“不发光”或“发光”）灯L 1和L 2是 联．在图中电流流过的导线上标出电流方向，并在右图框内画出相应的电路图．例8．如图4所示的某段电路中，A 、B 、C 、D 、E 是四个接线柱．A 接源的负极，E 接电源的正极． （1）用导线连接A 、B ，则电流通过灯 ，它们是 联的； （2）用导线只连接C 、D ，则电流通过灯 ，它们是 联的． 例9．按图5所示的电路，在右画线框内出相应的电路图．6.如图所示电路中，开关s 能同时控制电灯和电铃的是（ ）7.在如图所示的各电路中，开关S 闭合后，小灯炮L1、L2都能发光的是（ ）图22图33E 图4图58.在图4的电路中,只闭合2S 时，1L 和2L _____连接；闭合1S 、3S ，断开2S 时，1L 和2L ________连接；同时闭合1S 、2S 、3S ，将会发生_______现象。
