水力学明渠非恒定流

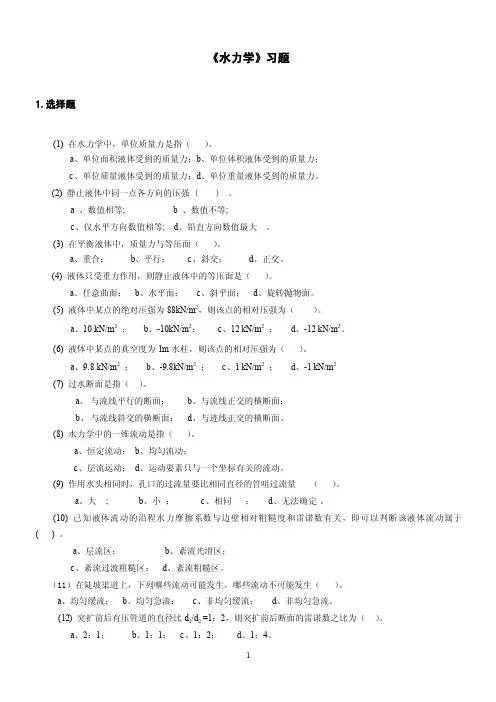

1 绪论1、作用也液体上力的分类：表面力、质量力（包括哪些力？）2、流体的粘性：牛顿内摩擦定律（公式及其含义，粘滞力与其它因素的关系），粘滞系数（运动、动力）3、什么是理想液体？4、什么是牛顿液体？1．与牛顿内摩擦定律直接有关的因素是（（2））。

（1）切应力和压强（2）切应力和剪切变形速度（3）切应力和剪切变形2．液体的粘性是液体具有抵抗剪切变形的能力。

( √)3．作用于液体上的力可以分为__质量力________和__表面力________两类。

惯性力属于___质量______力。

4．液体流层之间的内摩擦力与液体所承受的压力有关。

( ×)（1）粘度为常数（2）无粘性（3）不可压缩（4）符合RT=pρ5．凡符合牛顿内摩擦定律的液体均为牛顿液体。

( √)6．自然界中存在着一种不具有粘性的液体，即为理想液体。

( ×)2 流体静力学2.2 欧拉平衡微分方程1、液体平衡微分方程的表达式及其理解2、等压面概念，静止液体形成等压面的条件；质量力与等压面正交3、重力作用下流体压强分布规律；静止液体压强基本方程及其应用；4、测压管水头概念及其理解1．在重力作用下静止液体中，等压面是水平面的条件是（1）。

（1）同一种液体，相互连通（2）相互连通（3）不连通（4）同一种液体2．等压面不一定和单位质量力相互垂直。

( ×)3．在重力作用下平衡的液体中，各点的单位势能相等。

( √)4．静止液体中某一点的测压管水头是（（3））。

（1）测压管的液柱高度（2）测压管液面到测点的高差（3）测压管液面到基准面的高差（4）点的位置与基准面的高差5．一密闭容器内下部为水，上部为空气，液面下4.2 米处的测压管高度为2.2m，则容器内液面的相对压强为－2m 水柱。

5．液体平衡微分方程为_____x p X ∂∂=ρ1， ypY ∂∂=ρ1 ，z p Z ∂∂=ρ1 ____。

2.3 液体压强的测量1、绝对压强、相对压强、真空度2、金属测压计和真空计的区别1．某点的真空度为65000Pa ，当地大气压为0.1Mpa ，该点的绝对压强为 35000 Pa 。

明渠恒定均匀流和非均匀流概述1.1 明渠的分类由于过水断面形状、尺寸与底坡的变化对明渠水流运动有重要影响，因此在水力学中把明渠分为以下类型。

(1) 棱柱形渠道和非棱柱形渠道凡是断面形状及尺寸沿程不变的长直渠道，称为棱柱形渠道，否则为非棱柱形渠道。

前者的过水断面面积A 仅随水深h 变化，即A =f (h )；后者的过水断面面积不仅随水深变化，而且还随着各断面的沿程位置而变化。

(2) 顺坡(正坡)、平坡和逆坡(负坡)渠道明渠渠底线(即渠底与纵剖面的交线)上单位长度的渠底高程差，称为明渠的底坡，用i 表示。

图4-1如图4-1(a)，1-1和2-2两断面间，渠底线长度为Δs ，该两断面间渠底高程差为(a 1-a 2)=Δa ，渠底线与水平线的夹角为θ，则底坡i 为θsin 21=∆∆=∆-=sa s a a i (4-1) 当渠底坡较小时，例如θ＜6°时，可近似认为Δs ≈Δl ，则式（4-1）变为 θtan =∆∆≈∆∆=la s a i （4-2） 所以，在上述情况下，过水断面可以看作铅垂平面，水深h 可沿铅垂线方向量取。

明渠底坡可能有三种情况(如图4-2)。

渠底高程沿流程下降的，称为顺坡 (或正坡)，规定i ＞0；渠底高程沿流程保持水平的，称为平坡，i =0；渠底高程沿流程上升的，称为逆坡 (或负坡)，规定i ＜0。

明渠的横断面可以有各种各样的形状。

天然河道的横断面，通常为不规则断面。

人工渠道的横断面，可以根据要求，采用梯形、圆形、矩形等各种规则断面。

图4-21.2 明渠均匀流的特征和形成条件1.2.1明渠均匀流的特征明渠均匀流有下列特性：(1) 过水断面的形状和尺寸、流速分布、水深，沿流程都不变；(2) 总水头线、测压管水头线(在明渠水流中，就是水面线)和渠底线三者为相互平行的直线(图4-1a)，因而它们的坡度相等，即J=J p=i(4-3)1.2.2明渠均匀流的形成条件对明渠恒定均匀流，图4-1（b)，取1-1、2-2断面之间的水体作为研究对象，分析这块水体上的受力，并沿流向写动力平衡方程为P1-P2+G sinθ-T=0式中P1和P2为1-1和2-2过水断面的动水压力，G为Δs流段水体重量，T为边壁(包括岸壁和渠底)阻力。

水力学课后习题答案0 绪论0.1 ρ＝816.33kg/m 3 0.2 当y =0.25H 时Hu dy dum 058.1≈ 当y=0.5H 时Hu dy dum 84.0≈ 0.4 f = g0.5 h 的量纲为[L] 0.6 F f ＝184N0.7 K=1.96×108N/m 2 dp=1.96×105N/m 21 水静力学1.1 Pc=107.4KN/m 2 h=0.959m1.2 P B -P A =0.52KN/m 2 P AK =5.89KN/m 2 P BK =5.37KN/m 21.3 h 1=2.86m h 2=2.14m 内侧测压管内油面与桶底的垂距为5m ，外侧测压管内油面与桶底的垂距为4.28m 。

1.4 Pc=27.439KN/m 2 1.5 P M =750.68h KN/m 2 1.6 P 2-p 1=218.05N/m 21.7 γ=BA Br A r B A ++1.8 P=29.53KN 方向向下垂直底板 P ＝0 1.9 W=34.3rad/s W max =48.5rad/s1.10 a=Lh H g )(2-1.12 当下游无水 P ξ=3312.4KN(→) P 2=862.4KN(↓)当下游有水 P ξ=3136KN(→) P 2=950.6KN(↓) 1.13 T=142.9KN1.14 当h 3=0时T=131.56KN 当h 3=h 2=1.73m 时 T ＝63.7KN 1.15 0－0转轴距闸底的距离应为1.2m1.16 P=4.33KN L D =2.256m(压力中心距水面的距离) 1.17 P=567.24KN1.19 P ＝45.54KN 总压力与水平方向夹角φ＝14º28´ 1.20 P ξ=353KN P ζ=46.18KN 方向向下 1.21 H=3m 1.22 δ=1.0cm 1.23 F=25.87KN (←)2 液体运动的流束理论2.1 Q=211.95cm 3/s V ＝7.5cm/s 2.2 h w =3.16m 2.3γ2p =2.35m2.4 P K 1=63.8KN/m 2 2.5 Q=0.00393m 3/s 2.6 Q=0.0611m 3/s 2.7 μ=0.985 2.8 Q=0.058m 3/s2.9 S 点相对压强为－4.9N ／cm 2，绝对压强为4.9N/cm 2 2.10 V 3=9.9m/s Q=0.396m 3/s 2.11 R ξ=391.715KN(→)2.12 R=3.567KN 合力与水平方向夹角β＝37º8´ 2.13 R ξ=98.35KN(→) 2.14 R ξ=2988.27KN(→) 2.15 R ξ=1.017KN(←) 2.16 R ξ =153.26KN(→)2.17 α=2 34=β2.18 F=Rmv 22.19 Q=g 2μH 2.5 2.20 F=C d L222ρμ2.21 m p A44.2=γm p B44.4=γ2.22 Q 1=+1(2Q cos )α )cos 1(22α-=QQ 2.23 R=2145KN α=54º68´ 2.24 m=3.12kg2.25 T 充＝24分34秒 T 放＝23分10秒3. 液流型态及水头损失3.1 d 增加，Re 减小 3.2 R e =.8>2000 紊流 3.3 R e =64554>500紊流 3.4 cm 0096.00=δ 3.5320=u v 当时v u x = h y m 577.0≈ 3.6 Q3min1654.0m =/s 20/24.33m N =τ3.7 当Q=5000cm 3/s 时，Re=19450紊流2.00=∆δ 光滑管区027.0=λ当Q ＝20000cm 3/s 时 Re=78200紊流775.00=∆δ 过渡粗糙区026.0=λ当Q ＝cm 3/s 时 Re=紊流1.70=∆δ 粗糙区 023.0=λ若l ＝100m 时Q ＝5000 cm 3/s 时 h f =0.006m Q=2000 cm 3/s 时 h f =0.09m Q ＝ cm 3/s 时 h f =7.85m 3.8 λ＝0.042 3.9 n=0.011 3.10 ξ=0.29 3.11 Q=0.004m 3/s 3.12 ∆h=0.158m 3.13 Z=11.1m3.14 ξ=24.74 有压管中的恒定流4.1 当n=0.012时Q=6.51 m3/s 当n=0.013时Q=6.7m3/s当n=0.014时Q=6.3 m3/s4.2 当n=0.0125时Q=0.68 m3/s 当n=0.011时Q=0.74 m3/s当n=0.014时Q=0.62 m3/s=0.0268 m3/s Z=0.82m4.3 Qm ax4.4 当n=0.011时H=7.61 m 当n=0.012时H=7.0 m4.5 H t=30.331m=5.1m4.6 n取0.012 Q=0.5 m3/s hm axv＝21.5m水柱高4.7 n取0.0125时HA4.8 Q1=29.3L/s Q2=30.7L/s ∇=135.21m4.9 H=0.9m4.10 Q2=0.17 m3/s Q3=0.468 m3/s4.11 Q1=0.7 m3/s Q2=0.37 m3/s Q3=0.33 m3/s4.12 H1=2.8m=10.57KN/m24.13 Q=0.0105 m3/s PB4.14 Q1=0.157 Q25 明渠恒定均匀流5.1 V=1.32m/s Q=0.65 m3/s5.2 Q=20.3 m3/s5.3 Q=241.3 m3/s5.4 h=2.34m5.5 h=1.25m5.6 b=3.2m5.7 b=71m V=1.5 m/s大于V不冲＝1.41 m/s 故不满足不冲流速的要求5.8 当n=0.011时i=0.0026 ∇=51.76m当n=0.012时i=0.0031 当n=0.013时i=0.0036当n=0.014时i=0.00425.9 i=1/3000 V=1.63m/s<V允满足通航要求5.10 n=0.02 V=1.25m/s5.11 当n=0.025时b=7.28m h=1.46m当n=0.017时b=6.3m h=1.26m当n=0.03时b=7.8m h=1.56m5.12 h f=1m5.13 Q=4.6 m3/s5.14 Q=178.2m3/s5.15 h m=2.18m b m=1.32m i=0.000365.162∇=119.87m Q1=45.16m3/s Q2=354.84 m3/s6 明渠恒定非均匀流6.1 V w=4.2m/s Fr=0.212 缓流6.2 h k1=0.47m h k2=0.73m h01=0.56m> h k1缓流h02=0.8m> h k2缓流6.3 h k=1.56m V k=3.34m/s V w=5.86m/s h k > h0缓流V w>V缓流6.5 i K=0.00344> i缓坡6.7 L很长时，水面由线为C0、b0 b2型。

第十章有压管道和明槽非恒定流10-1 直接水击是指有压管道末端阀门处的最大水击压强( )(1) 不受来自上游水库反射波的影响; (2) 受来自上游水库反射波的影响(3) 受阀门反射波的影响 (4) 不受管道长度的影响10-2 发生间接水击的条件是 ( )(1) (2) (3) (4)式中T a为阀门关闭时间，L为管道长度，C为水击波速。

10-3 在水击研究中，必须认为 ( )(1)液体是可压缩的，管道是刚体 (2)液体是不可压缩的，管道是弹性体(3)液体和管道都是弹性体 (4)液体是不可压缩的，管道是刚体10-4 当阀门突然关闭时，水击波传播的第二阶段(即L/C<t<2L/C)中，压强的变化为._________，波的传播方向为__________________，液体处于_____________状态。

10-5 减小水击压强的措施有：_______________________；_____________________________。

10-6 某水电站的压力钢管，管长L=328 m，直径D=800 mm，管壁厚度 δ=6 mm。

水轮机的静水头 H0=100 m。

管道末端阀门全开时，通过钢管的流量q v=2 m3/s。

求阀门完全关闭时间T s=0.6 s 时的水击压强。

(钢管弹性系数E=19.6×1010 N/m2，水的弹性系数E=19.6×108N/m2) ( 3738.8Kpa )10-7 当管道条件(材料、直径、管长等)、水头、流速相同时，为什么间接水击压强小于直接水击压强？10-8 圣维南方程对明渠非恒定渐变流和急变流均适用。

( )10-9 明渠非恒定流必是非均匀流。

( )10-10 水坝瞬时溃决时，坝的上游将发生( )( 1 ) 顺涨波 ( 2 ) 顺落波 ( 3 ) 逆涨波 ( 4 ) 逆落波10-11 明渠非恒定渐变流的连续方程为__________________________________________________________, 式中各项的意义是________________________________________________________________________ 10-12 当水位相同时，明渠非恒定流涨水过程中的流量_________(填写大于、等于或小于)落水过程中的流量。

2.1.1 调洪计算的原理洪水在水库中行进时，水库沿程的水位、流量、过水断面、流速等均随时间而变化，其流态属于明渠非恒定流。

根据水力学明渠非恒定流的基本方程，即圣维南方程组为连续性方程 0Q t sω∂∂+=∂∂ （2-1） 运动方程 221Z v v v Q s g t g s K∂∂∂-=++∂∂∂ (2-2) 式中 ω——过水断面面积（㎡）；t ——时间（s ）；Q ——流量（m 3/s ）；s ——沿水流方向的距离（m ）；Z ——水位（m ）；v ——断面流速（m/s ）；K ——流量模数（m 3/s ）。

为了简化计算，通常采用瞬态法来求近似解。

瞬态法实际上是采用有限差值来代替微分值并加以简化，以近似的求解一系列瞬时的流态。

瞬态法将式2-1和2-1简化得出专用于水库调洪计算的实用公式如下：21121211()()22V V V Q q Q Q q q t t-∆-=+-+==∆∆ （2-3） 式中 1Q 和2Q ——分别为计算时段初、末的入库流量； Q ——计算时段内平均入库流量，为1Q 和2Q 的平均值；1q 和2q ——分别为计算时段初、末的下泄流量； q ——计算时段的平均下泄流量；1V 和2V ——分别为计算时段初、末水库的蓄水量；V ∆——1V 和2V 之差；t ∆——计算时段。

这个公式实际上是一个水量平衡方程，它表明：在一个计算时段内，水库水量与下泄水量之间的差值即为该时段中水库蓄水量的变化。

当水库入库洪水过程线已知时，1Q 和2Q 均为已知，而1q 和1V 是计算时段开始时的初始条件，则必须有一个方程22()q f V =与式2-3相联立才能解出2q 和2V 的值。

由于下泄流量是泄流建筑物水头的函数，当泄流建筑物型式和尺寸已知时，则可求出2q 关于水头H 的方程为2()B q f H AH == （2-4）同时可借助水库容积特性曲线()V f Z =得出方程22()q f V =的具体形式。

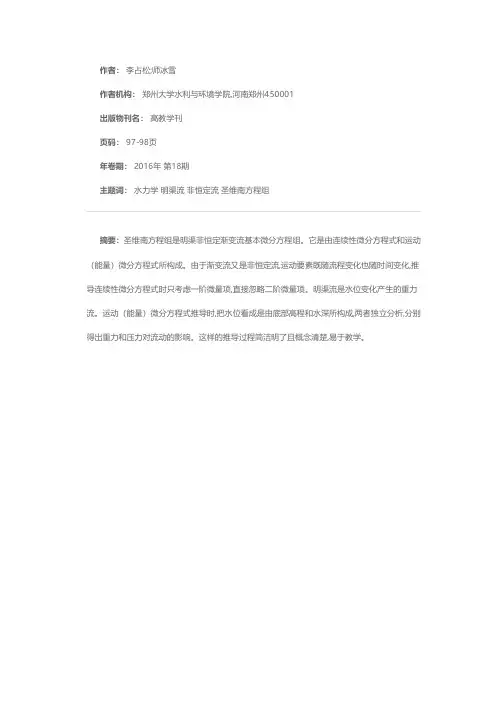

作者： 李占松;师冰雪
作者机构： 郑州大学水利与环境学院,河南郑州450001
出版物刊名： 高教学刊
页码： 97-98页
年卷期： 2016年 第18期
主题词： 水力学 明渠流 非恒定流 圣维南方程组
摘要：圣维南方程组是明渠非恒定渐变流基本微分方程组。

它是由连续性微分方程式和运动（能量）微分方程式所构成。

由于渐变流又是非恒定流,运动要素既随流程变化也随时间变化,推导连续性微分方程式时只考虑一阶微量项,直接忽略二阶微量项。

明渠流是水位变化产生的重力流。

运动（能量）微分方程式推导时,把水位看成是由底部高程和水深所构成,两者独立分析,分别得出重力和压力对流动的影响。

这样的推导过程简洁明了且概念清楚,易于教学。
