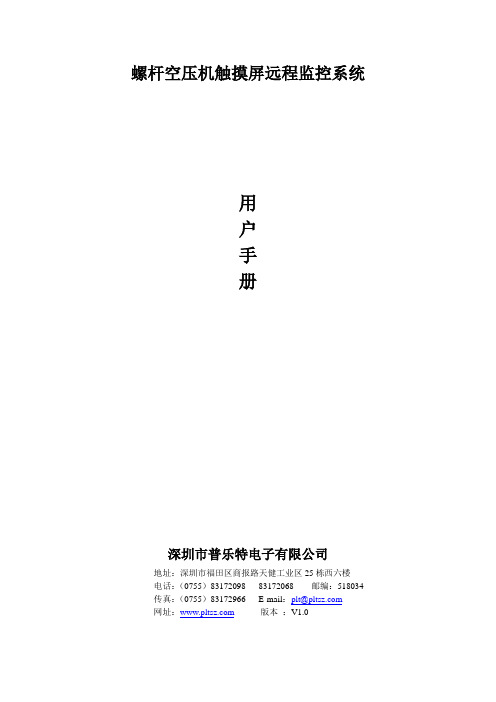

螺杆空压机触摸屏远程监控系统用户手册深圳市普乐特电子有限公司地址：深圳市福田区商报路天健工业区25栋西六楼电话：（0755）83172098 83172068 邮编：518034 传真：（0755）83172966 E-mail：plt@网址：版本：V1.0目录一、系统说明 (3)二、系统特点 (4)三、界面介绍 (4)1、开机启动界面 (4)2、参数设置界面 (4)3、监控一台空压机界面 (7)4、监控二台空压机界面 (7)5、监控三台空压机界面 (7)6、监控四台空压机界面 (8)7、监控五台空压机界面 (8)8、监控六台空压机界面 (9)9、监控七台空压机界面 (9)10、监控八台空压机界面 (10)11、密码验证界面 (10)12、与中控室通信参数设置界面 (11)四、控制原理 (12)1、单机运行 (12)2、联网运行 (12)五、与中央控制室通信 (12)1、与中控室通信说明 (12)2、触摸屏通信地址列表 (12)3、中控室查询空压机运行数据示例 (22)一、系统说明螺杆空压机触摸屏远程监控系统，是我公司开发的一套通过触摸屏监控多台空压机运行的系统。

系统通过不同的设置,能够监控1—8台空压机运行,将监控数据显示到不同界面上，满足不同的客户的需求.触摸屏采用威伦公司的6070IH系列屏，该屏通过CE/UL/RoSH认证，具有2路485接口（分别用于读取空压机的数据和上传数据到DCS系统），1路USB接口（可用于接USB键盘与鼠标）,触摸屏和空压机的通讯采用一路RS485口实现，另一路RS485接口用于触摸屏与中央理器通信，中央片理器可通过此路485，读取触摸屏中监控到的空压机数据，或发送控制给触摸屏，控制空压机运行。

（具体模型见下图）B1A1。

一号机二号机七号机八号机二、系统特点✧实时时间显示✧监控机数（1-8）可设✧联控加、卸载压力可设✧联控延时时间可设✧刚启动联控时，开机延时时间可设✧空压机是否加入联控网络可设✧单机运行与联控运行可选✧防止非授权用户更改参数✧自动平衡每台空压机运行总时间✧通信中断后再次连接好后能自动连接✧空压机数据，可通过触摸屏第二路485上传✧接受中央处理机的控制命令，控制空压机运行三、界面介绍1、开机启动界面触摸屏启动后先自检，自检通过后，显示如下图所示界面（图3.1）。

MAM8070空压机物联网联控屏监控系统用户手册感谢非常感谢您选择深圳市普乐特电子有限公司生产的可编程空压机物联网联控屏。

深圳市普乐特有限公司成立于2001年，20年来一直致力于设备控制器研发与生产，公司结合行业特点，定制开发生产多款PLC控制器、触摸屏显示器，产品广泛的应用于锅炉燃烧机、空压机、工业冷水机、热能回收机、燃油气化、加油机等众多行业，并紧跟时代热点，建立物联网平台，公司所有的产品都可以接入公司物联网平台，实现远程控制。

我们致力于用高质量的产品，优质的服务赢得您的信任。

我们将尽量保证手册的完整性和准确性，但普乐特公司保留产品不断研发和改进的权利，而不负有对以前出厂的产品进行修改和改进的义务，当产品设计变更时将不再另行通知。

如果您在使用我们机器的过程中遇到了任何问题，请及时与我司联系。

欢迎您随时提出宝贵意见！在安装使用控制器之前，详细阅读该使用说明书！如用户需自己组态软件，做个性化程序，请联系我们，提供DEMO 程序及组态软件！目录一、系统说明 (4)二、界面介绍 (5)1、开机启动界面 (5)2、参数设置界面 (6)3、监控一台空压机界面 (8)4、监控二台空压机界面 (9)5、监控三台空压机界面 (9)6、监控四台空压机界面 (9)7、监控五台空压机界面 (10)8、监控六台空压机界面 (10)9、监控七台空压机界面 (11)10、监控八台空压机界面 (11)11、密码验证界面 (12)12、与中控室通信参数设置界面 (12)三、控制原理 (13)1、单机运行 (13)2、联网运行 (13)五、与中央控制室通信 (14)六、供电电源、外形与开孔尺寸 (14)七、与中央控制室通信 (16)1、与中控室通信说明 (16)2、触摸屏通信地址列表 (16)3、中控室查询空压机运行数据示例 (26)一、系统说明螺杆空压机物联网触摸屏远程监控系统，是在我公司可编程触摸屏平台上，开发的一套通过触摸屏监控多台空压机运行的系统。

空压机物联网远程运维监控系统解决方案空压机物联网系统，通过物联网技术实现远程监控管理功能，空压机物联网系统将终端空压机的各种数据信息传输到监控中心，便于时时在线监控、记录、查询、统计、分析。

空压机物联网，同时客户可使用PC端、移动端、大屏端，实现数据查看、修改、报警、开关机等操作。

大数据时代，物联网作为通信行业的新兴应用，在行业标准不断完善、技术不断进步、国家政策大力扶持的推动下，将创造出巨大的市场空间和产业机遇。

传统制造业要抓住这一机遇，进入工业物联网时代，实现设备物联网，打造智能设备。

为抓住这一发展机遇，天津菲利科物联网技术有限公司推出“工业物联网一站式解决方案”，包括设备智能管控系统、物联网大数据智能管控系统、智慧农业与可视化工厂等方案，助力传统制造业转型升级。

一、空压机物联网-行业需求空压机在生产中的应用重要性不言而喻，为了提升产品的竞争力，减少在使用过程中因不确定因素导致的空压机问题，空压机物联网的应用越来越受到企业的重视。

二、空压机物联网-系统概述空压机物联网系统，通过物联网技术实现远程监控管理功能，系统将终端空压机的各种数据信息传输到监控中心，便于时时在线监控、记录、查询、统计、分析。

同时客户可使用PC端、移动端、大屏端，实现数据查看、修改、报警、开关机等操作。

三、空压机物联网-系统功能①远程监控远程查看、监测空压机运行状态、运动参数②预警、报警空压机设备远程故障预警、报警③远程故障诊断可通过远程诊断方式解决空压机出现的问题，快速维修且降低维护成本④配件管理确保原厂配件的销售，并有效保障设备安全稳定的运行⑤生命周期管理空压机生命周期，制定有效的维保计划，为设备的长期可靠运行提供技术支持⑥位置追踪空压机位置追踪，确保压缩机运行项目中的财产安全，并方便维修时调度维修人员及时提供服务⑦远程控制远程控制开关机，修改参数⑧在线升级远程在线升级四、空压机物联网-方案价值1.空压机设备厂家可以实现①远程诊断故障，提升售后效率②产品差异化卖点，提升销量③生命周期管理，提升原厂配件销量④平台权限管理，降低经销商管理成本⑤大数据为设备改良提供客观依据2.空压机设备用户可以实现①远程诊断故障，提升售后效率②主动售后服务，提升客户粘性③生命周期管理，提升原厂配件销量④独立管理平台，保护客户信息安全⑤跨品牌接入，统一平台管理3.空压机服务公司可以实现①实时抓取仪表数据，降低人力成本②远程售后，降低管理运营本③实时掌握气电比，降低能耗④设备实时监控，降低故障损失五、空压机物联网-平台呈现形式可在电脑PC端、手机APP端、大屏端进行在线监测与远程控制。

Change for life螺杆机触摸屏Touch Screen of Screw Chiller说 明 书Owner's Manual商 用 空 调Commercial Air Conditioners感谢您选购格力商用空调，使用本产品前，请仔细阅读此用户手册，并妥善保管以备日后参考。

Thank you for choosing Commercial Air Conditioners ,please read thisowner’s manual carefully before operation and retain it for future reference.本触摸屏人机系统采用高性能处理器以及视窗操作系统，使用文本、图形和曲线等多种表达方式生动描述了系统的运行状态，并能灵活地配置机组各种运行参数，使机组处于最佳的运行状态。

一 触摸屏控制界面 (1)二 基本界面及操作 (1)2.1菜单栏 (1)2.2弹出窗口 (2)2.3数值输入 (2)2.4欢迎界面 (3)2.5主页界面 (3)2.6参数设置界面 (4)2.7运行状态查看界面 (7)2.8事件记录页面 (9)2.9曲线记录页面 (10)2.10其它说明 (11)2.11常用操作速查 (11)螺杆机触摸屏通用操作说明书一 触摸屏控制界面1).电源指示灯（PWR）：黄色，当触摸屏接通电源时，灯点亮。

2).CPU指示灯（CPU）：绿色，当触摸屏正常工作时，灯点亮。

3).通信指示灯（COM）：红色，当触摸屏和其它设备通信时，灯闪烁。

4).液晶显示屏：触摸屏及彩色液晶显示屏。

二 基本界面及操作2.1菜单栏菜单栏处于触摸屏的下方，各触控按键功能如下：1).“曲线查看”：轻触后进入可以查看压力、温度等当前曲线和历史曲线。

2).“事件记录”：轻触后进入事件记录界面，可以查看故障和压缩机开启等事件记录。

3).“参数设置”：轻触后进入参数设置界面，可设置用户参数和厂家参数。

螺杆空压机控触摸屏中央控制系统及电脑无线远程监控系统原 理 说 明昆明雷曼机电设备有限公司地址：昆明市东聚汽配城昌宏路与彩云北路交叉路口 电话：（0871）7364821 3128568邮编：650200传真：（0871）3128468E­mail ：lmjd@V 1.0目 录1. 设备状况及控制需求 (1)2. 公司简介 (2)2.1. 经销商业务 (2)2.2. 螺杆空压机配件销售 (2)2.3. 螺杆空压机销售 (3)2.4. 主机大修业务 (3)2.5. 维修保养业务 (3)3. 系统说明 (4)3.1. 简介 (4)3.2. 系统模型 (4)3.3. 主要配置 (5)3.4. 系统特点 (5)4. 原理说明 (6)4.1. 电器原理图 (6)4.2. 触摸屏说明 (7)4.2.1. 触摸屏参数表 (7)4.2.2. 触摸屏安装 (7)4.2.3. 触摸屏设置 (8)4.3. 空压机控制器说明 (9)4.3.1. 控制器功能及技术参数表 (10)4.3.2. 空压机控制器安装 (10)4.3.3. 控制器参数设置 (12)4.4. 无线收发模块说明 (14)4.4.1. 无线收发模块技术参数表 (14)4.4.2. 无线收发模块安装 (14)4.4.3. 无线收发模块设置 (15)4.5. 电脑软件说明 (16)4.5.1. USB驱动程序安装 (16)4.5.2. 电脑监控软件安装 (18)5. 数据传输 (22)5.1. 控制器与触摸屏通信 (22)5.2. 触摸屏与电脑通信 (24)1. 设备状况及控制需求现有四台空压机，处于同一空压站。

贵公司目前共安装有四台阿特拉斯·科普柯空气压缩机，详细配置如下： 机器编号 设备型号 出厂编号1# GA30FF­10 AII32****2# GA30FF­10 AII32****3# GA45+AFF­10 WUX30****4# GA45+FFA­10 WUX30**** 集中控制需求原因：1、 空压机的使用不均衡，加载时间长短不一。

螺杆空压机的智能控制系统6.1 基本操作6.1.1 按键说明图6.1.1-1——启动键：空压机处于待机状态时，按此键可启动空压机运行；联动控制功能正确设置时，如果空压机为1号机并设置为主机，按启动键启动空压机，同时启动联动控制功能。

——停机键：空压机处于运行状态时，按此键可停止空压机运行；联动控制设置时，如果空压机为1号机并设置为主机，按停机键停止空压机运行，同时停止联动控制功能；设备处于停机状态时，长按停机键，切换到软件版本显示界面。

——加、卸载键/确认键：空压机运行时此键作为加、卸载键，控制空压机加载运行或卸载运行；在数据设置模式时，修改完数据后，按此键确认数据输入；输入密码后，按此键确认密码输入，并验证密码是否正确。

——下移键/递减键：查看参数时，按此键下移滚动条；修改数据时，按此键递减当前闪烁位置数据。

——上移键/递增键：查看参数时，按此键上移滚动条；修改数据时，按此键递增当前闪烁位置数据。

——移位键/进入键：修改数据时，按键作为移位键，移动闪烁光标到下一个数据位；在菜单选择时按此键，进入当前菜单的下一级菜单，如果当前菜单没有下一级菜单，则进入当前菜单的设置模式，当前菜单数据出现闪烁光标。

——返回键/复位键：在设置模式时，按此键退出设置模式，在参数查看模式时，按此键返回上一级菜单；故障停机时，长按此键复位故障。

6.1.3 状态显示与操作机组通电后显示如下界面：上电显示画面延时5秒后，显示以下主界面：主画面按下移键进入以下菜单选择界面：一级菜单画面6.1.4 运行参数、菜单按下移键移动黑色滚动条到“运行参数”菜单后，按进入键后切换到下一级菜单：移动滚动条到对应菜单项，按进入键，查看具体参数，如查看“主、风机电流”移动滚动条到“主、风机电流”菜单项，按进入键，切换到主、风机电流值界面：60秒后自动返回主界面。

6.1.5 在一级菜单，按上移键或下移键移动黑色滚动条到“用户参数”菜单后，按进入键后切换到如下菜单：移动光标到“压力、温度预置”，再按确定键切换到：将黑色滚动条定位到加载压力菜单，再按进入键 ，切换到如下界面要求输入用户密码：显示此界面后，出现闪烁位，此时按递增键或递减键，修改当前闪烁位置数据，等于密码的第一个数据，按移位键将闪烁光标移到下一个数据位，修改当前闪烁数据等于密码的第二个数据，依照上述方法修改第三个及第四个数据，最后按确认键确认输入，系统验证密码正确后，切换到以下界面：右上角有“*”提示，表示系统已通过密码验证在如上所示界面中，按移位键，加载压力的第一个数据位开始闪烁，用户可以按递增键或递减键，修改当前的闪烁位数据等于目标值后，按移位键，移动闪烁光标到下一个数据位，继续按上述方法修改数据等于目标值，修改完所有数据位后，按确认键，保存用户设定数据。
