螺杆空压机说明书螺杆空压机说明书1. 引言螺杆空压机是一种常用的压缩空气设备，广泛应用于工业领域。
本说明书旨在为用户提供关于螺杆空压机的详细信息，包括工作原理、技术参数、操作方法以及维护保养等方面的内容。
请用户在使用螺杆空压机之前仔细阅读本文档，并按照操作指南进行正确操作，以确保设备的正常运行。
2. 工作原理螺杆空压机是利用螺杆运动的原理来压缩空气的。
主要由压缩机、电机、控制系统等组成。
当电机启动后，螺杆通过相互啮合的方式，将气体逐渐压缩，并将压缩后的空气送至储气罐或管道系统中。
螺杆空压机具有高效、稳定的特点，可以提供持续、稳定的压缩空气供应。
3. 技术参数螺杆空压机的技术参数如下：- 压缩机功率：根据具体型号而定，通常在10-500马力之间。
- 排气量：根据型号不同，通常在10-1000立方米/分钟之间。
- 压力范围：通常在7-13巴之间。
- 动力源：电动机，功率根据具体型号而定。
4. 操作方法4.1 启动与停止- 启动：按下启动按钮，待螺杆空压机正常运转后，即可开始使用。
- 停止：按下停止按钮，螺杆空压机将停止工作。
4.2 压力控制螺杆空压机通常具有压力控制装置，用户可以根据需要进行调节。
具体方法如下：1. 找到压力调节阀，通常位于压缩机控制面板上。
2. 逆时针旋转压力调节阀，可以降低设定压力；顺时针旋转可以增加设定压力。
3. 调节至所需的压力值后，锁紧压力调节阀。
4.3 维护保养螺杆空压机的维护保养对于其正常运行至关重要。
用户应定期进行以下维护工作：- 清洁：定期清洁螺杆空压机外表面，并清除滤清器中的灰尘和污垢。
- 润滑：根据使用手册的要求，定期给螺杆空压机添加润滑油，确保螺杆和轴承的正常运转。
- 检查：定期检查各个部件的磨损情况，并进行必要的更换或维修。
5. 故障排除在使用螺杆空压机过程中，可能会遇到一些故障情况。
以下是一些常见故障及解决方法的示例：- 故障：螺杆空压机无法启动。
解决方法：检查电源是否接通，检查电机保护装置是否触发，如果有则复位。
目录第一章前言 (2)第二章安全规程 (3)一．安装预防措施 (3)二．操作预防措施 (3)三．保养预防措施…………………………………………………四．失火时的预防措施……………………………………………第三章空压机机组简介………………………………………………一．主要技术规格..................................................................................................................二．概述............................................................第四章...空压机机组的安装.......................................一．......安装场所的选择.................................．二...............安装基础..........................................三．..................安装管道....................................．四........................供电状况.................................第五章........................系统流程及各部件功能....................................统..........................................一．...系气路................................................二．............油路系统..........................................三．...............冷却系统............安全保护...............四．...............控电气制、调节系统及..................章第六..................操作...............................................................初次启动前的准备工作...............．一..................停开车与车...........................．二..............................运行中的注意事项.........．三.................................作........................．四.................................基本操........................七第章........................整保养及调................................................养保周期........................一．...........................定选择润滑油及期更换...．二...........................保长期停机养...............三．.................................保滤清器的更换及养．四..........................................气空.........五．.................................的冷却器保养.................................整装安全保护置的调与检查.........．六...............及故障修理........................章八第......................................................修及．一故生能机空压可发的障维...............电气......．二......维及障的生发可统系能故修 (1)第一章前言尊敬的用户，非常感谢您选用神龙牌螺杆式空气压缩机，SLOG系列产品是依据最新技术标准设计制造，具有操作简单、运行稳定可靠、效率高、维护方便等优点和特性。
UD315W系列 UD355W系列 UD400W系列 UD450W系列
操作维护手册
固定式双螺杆空气压缩机
本台压缩机购买于：
用户订单编号：
机组型号：
机组编号：
优耐特斯公司保留不事先通知就对产品作修改和改进的权利，
同时公司没有义务对以前已出售的机器作同样的修改和改进。
本手册包含重要安全信息，操作人员必须备有。
本册图文号：3191412001
2009/A优耐特斯版权所有
1 目录
5 安全贴花
7 安全
9 安装细则
11 常规信息
13 常规信息
15操作说明
17操作说明
19操作说明
31 操作说明
33操作说明
35维护保养
37维护保养
39维护保养。
变频螺杆空气压缩机说明书
一、产品概述
变频螺杆空气压缩机采用先进的变频技术，具有高效、稳定、低噪音等特点。
适用于各种工业领域，提供持续稳定的压缩空气。
二、主要特点
1.高效稳定：采用变频技术，可实现无级调速，满足不同
用气需求。
2.低噪音：采用低噪音设计，减少对周围环境的影响。
3.维护简便：结构简单，维护成本低。
三、操作说明
1.接通电源，检查电压是否正常。
2.打开进气口阀门，确保进气通畅。
3.按下启动按钮，机器开始工作。
4.根据实际需求调整变频器，控制压缩机的转速和排气压
力。
5.定期检查油位、滤芯等部件，确保正常运转。
四、注意事项
1.定期清洗空气滤清器，保持进气清洁。
2.保持机身清洁，避免杂物进入。
3.操作人员需经过专业培训，确保安全操作。
螺杆空压机控制器操作说明螺杆空压机控制器操作说明V1.0上海宏赛自动化电气有限公司2006-6-24目录一、基本操作面板2二、按键介绍..2三、指示灯介绍..3四、按键流程介绍.6五.外部开关量和模拟量的输入输出特点说明.8六、空压机操作使用介绍.96.1 开机和主页面..96.2 空压机查询页面..116.2.1 状态查询页面116.2.2 电机查询页面.126.2.3 时间查询页面.136.3 空压机系统页面146.3.1 维护页面156.3.2 控制页面.186.3.3 报警页面.216.4 空压机参数设置页面..226.4.1 控制参数设置..236.4.2. 时间参数设置..246.4.3 维护参数设置256.5 空压机功能页面..26七、空压机工作、报警和故障状态.277.1 工作状态..277.2 轻故障报警.277.3 重故障停机.28八、联控功能.298.1 主机联控..298.1.1 简介298.1.2 操作方法..298.1.3 空压机联控参数地址表..308.2 自行联控..358.2.1 概述.358.2.2.参数说明..368.2.3 操作说明..368.3 中控.37一、基本操作面板二、按键介绍启动――在无故障情况下启动运行空压机并可从停机切换到运行状态。
当此键有效时,上方指示灯常亮。
停止――停止运行空压机,当此键有效时,上方指示灯常亮。
功能键F1 ――此键为液晶显示右方由上至下第一键,可对相应液晶显示内容进行操作。
例如对应菜单为“查询”,按下此键后会进入查询包含的下级菜单。
功能键F2 ――此键为液晶显示右方由上至下第二键,可对相应液晶显示内容进行操作。
例如对应菜单为“系统”,按下此键后会进入系统包含的下级菜单。
功能键F3 ――此键为液晶显示右方由上至下第三键,可对相应液晶显示内容进行操作。
例如对应菜单为“参数”,按下此键后会进入参数包含的下级菜单。
功能键F4 ――此键为液晶显示右方由上至下第四键,可对相应液晶显示内容进行操作。
螺杆式空气压缩机控制器操作说明书Contents Page 1按键说明——————————————————————————22界面说明——————————————————————————33操作说明——————————————————————————74保养部件提示————————————————————————85故障报警和处理———————————————————————9附1基本参数说明表———————————————————————10附2电气原理图—————————————————————————121、按键说明2、界面说明1)开机和主页面检查紧急停止按钮，使其处于打开状态。
控制器通电后，文本显示器液晶背光亮。
控制器上电后，进入欢迎页面：当通讯成功后自动进入主页面：2)查询菜单在主页面下，按‘设置’键，进入菜单选择：键操作）i.系统状态（SYS STAT）菜单在查询菜单下，选择系统状态，进入系统状态查询：符号提示区：2006年日12:00:00按‘↓’键：符号提示区：空车时间：小时ii.维护查询（M.I.PAGE）菜单在查询菜单下，选择维护查询，进入维护参数查询：符号提示区：空滤剩余时间：1234小时按‘↓’键：油滤剩余时间：1234小时按‘↓’键：按‘↓’键：按‘↓’键：注：此页面只有在皮带传动的设备上才能显示；对于齿轮传动的则显示齿轮油使用时间iii.参数设置（PARA SET ）菜单参数设置内含“风机测试”及“加载阀测试”功能参数，此两项参数只有在正常停机状态下才会显示，并可进行调试。
运行状态或紧急停机状态下该参数不显示。
油分剩余时间：1234小时润滑油剩余时间：1234小时皮带剩余时间：1234小时3)操作指示i.密码输入说明：12、密码输入错误，页面会提示：‘密码或权限错误！’，然后重新回到密码设置。
密码输入说明：1、按页面所示校验码，输入系统密码。
2、密码分为两级：用户级密码（二级），工厂级密码（一级）。
使用开山螺杆空压机注意事项1、新机调试必须由我公司指定或认可的调试人员进行。
2、第一次开机或电源线有变动时必须注意电机旋转方向是否正确，以防机头失油烧损。
3、空压机放置位置地面必须平坦，且地面不可为软性土壤。
4、主管路配管时，管路必须有1°~2°向下的倾斜度。
5、配管时，严禁焊接火花掉进空压机，以免烧坏空压机内某些部件。
6、配电时，选择正确电源线径，并且确认电压的正确性。
在供电的线路上，必须安装空气开关、熔断丝等安全装置。
7、必须使用我厂指定推荐的螺杆空气压缩机专用油，严禁混用不同牌号的润滑油。
8、补充润滑油时，应确认系统内已无压力时，方可打开加油口盖。
9、在机组运转时，不要松动、拆掉任何管路附件、接头和器件。
机组里充满高压高温的液体，能引起严重的人身伤害事故。
10、安全阀安装在油细分离器座上，一旦系统中气体压力超过设定压力，气体将通过此阀得以释放，此时务必检查超压原因。
11、在空压机上做任何机械维修之前，必须做好下列几项准备工作：切断电源开关，确保空压机处于断电状态；确保机组内的压力已降至大气压力。
12、压缩机停止使用时，若将空压机存放于环境温度低于0°C的场所，必须将油冷却器、后冷却器中的水放干净，以防冷却器冻裂。
目录第一章开山牌螺杆空压机产品规范 (1)第二章螺杆空压机通则 (2)1、喷油螺杆空压机简介22、喷油螺杆空压机机体构造23、喷油螺杆空压机工作原理2第三章空压机的安装 (4)1、安装 (4)2、配管、基础及冷却系统注意事项53、电器一般规范及安全规范 (6)第四章系统流程及各另部件功能 (7)1、系统流程图 (7)2、系统流程 (7)1)空气流程 (7)2)润滑油流程 (9)3)冷却系统 (11)3、安全保护系统及报警装置 (12)4、控制系统及电器线路13 第五章操作 (17)1、试车、开机与停机 (17)2、每次开机前的检查 (17)3、运转中注意事项 (18)4、长期停机的处理方式 (18)第六章保养与检查 (19)1、润滑油的规范及使用保养.• (19)2、仪表盘..203、压力系统的调整204、油细分离器更换步骤21第七章日常保养及故障排除 (22)1、日常保养•...•• (22)2、故障排除表233、开山牌螺杆空压机运转记录表27第一章螺杆空压机产品规范☆☆以上为固定式螺杆机技术参数；移动式技术参数同上（重量与外形尺寸除外）☆本公司对产品不断研究、改进，如技术参数变更，恕不另行通知。

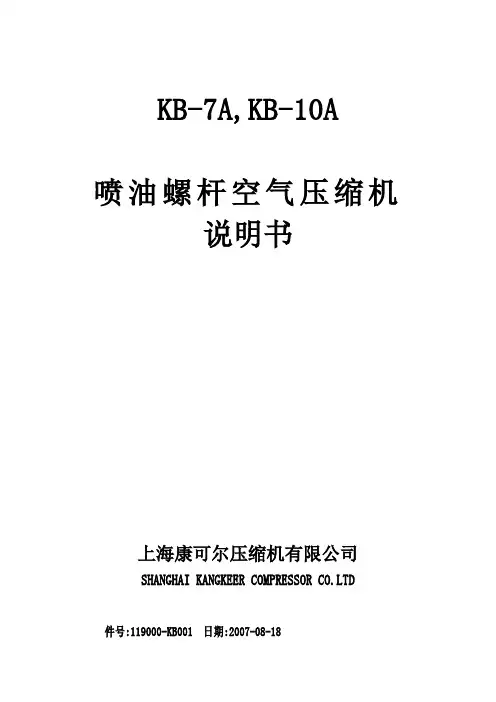

KB-7A,KB-10A喷油螺杆空气压缩机说明书上海康可尔压缩机有限公司SHANGHAI KANGKEER COMPRESSOR CO.LTD件号:119000-KB001 日期:2007-08-181.1 有关压缩机的说明KangKeer螺杆压缩机是经多年研究开发的成果。
这些先决条件与高质量标准结合，可保证制造的螺杆压缩机寿命长、可靠性高、运行效益高。
产品能够满足所有环保要求。
1.2 使用范围本系列机器和机组是根据已成熟的技术和公认的安全规则生产的。
然而若出现以下情况，则仍可能对使用者或第三方的生命和肢体造成威胁，或对机器和其他物质财产带来损害：●使用范围不正确●由不合格人员操作●不合理地修改或改变机器●不遵守安全规则因此，任何有权对机器进行操作、维护或修理的人员必须阅读并遵守安全规程。
需要时，可以要求签字对此进行确认。
此外，还必须遵守:●有关的事故防范规则●公认的安全法规●国家法规本系列机器和机组必须在完善的技术条件下使用，必须根据操作手册规定的使用范围和指南进行使用，使用人员必须有安全意识，能充分认识操作机器中存在的危险。
若发生任何功能性故障，尤其是影响安全的故障，都必须及时修理（或请别人修理）！在使用范围内操作机器的含义中，还包括应遵守操作手册中的各项指南，按规定进行检查和保养等。
1.3 保养本机必须精心维护，以使螺旋压缩机或压缩机组能满足各种不同要求。
因此必须坚持按规定的保养期限对机器仔细进行维护保养，在工作环境恶劣的情况下尤其应这样做。
服务出现故障或需要备件时，请与特约KangKeer压缩机商家联系。
设备如出现损坏，我公司训练有素的维修人员一定会用KangKeer原配件提供迅速良好的维修服务。
正宗的KangKeer备件是采用最成熟技术制造的，因而可确保机器可靠地工作。
担保在操作本机之前，必须确切了解机器及有关说明。
如果本机的使用与适用的范围不符，或使用目的超出本说明中提及的范围，KangKeer将无法负责操作的安全性。
螺杆空气压缩机使用和维修说明书一、设备概述螺杆空气压缩机是一种高效、可靠的空气压缩设备，广泛应用于工业、建筑、矿山等领域。
其主要由螺杆主机、进排气控制阀、冷却系统、电气控制系统等组成。
二、操作使用1. 开机前检查：确保螺杆空气压缩机的所有部件都完好无损，油位、水垢、进排气压力等处于正常范围。
2. 开机操作：打开电源，启动螺杆空气压缩机。
注意观察控制面板上的各项参数是否正常，如有问题应立即停机检查。
3. 运行监控：在运行过程中，应定期检查油位、排气压力、冷却水温度等参数，确保设备正常运行。
4. 停机操作：先关闭进气控制阀，然后停机，最后关闭电源。
在需要长时间停机的情况下，应进行彻底清洗和保养。
三、保养与维护1. 每日保养：检查油位、冷却水温度、进排气压力等参数，清理设备表面灰尘。
2. 每周保养：检查所有螺栓和连接件是否紧固，检查油位和水位。
3. 每月保养：检查进排气控制阀是否正常工作，清理冷却器水垢。
4. 每年保养：进行全面检查，更换磨损部件，进行电气系统的维护。
四、常见故障及排除1. 油位异常：可能是油位传感器故障或油路堵塞，需要检查油位传感器和油路。
2. 排气压力异常：可能是进排气控制阀故障或负载过大，需要检查控制阀和负载情况。
3. 冷却器水温过高：可能是冷却水流量不足或冷却器堵塞，需要检查水流量和冷却器。
4. 主机异常声音：可能是轴承磨损或螺杆松动，需要更换轴承或紧固螺杆。
五、注意事项1. 在使用过程中，应保持设备周围环境清洁，避免杂物和灰尘进入设备内部。
2. 定期检查电气线路和元件，确保无破损和老化现象。
3. 在进行维修和保养时，必须先关闭电源和气源，并确保设备已经完全停机。
螺杆空压机使用手册目录1.螺杆空压机的工作原理及优缺点 (1)1.1螺杆压缩机的基本结构 (1)1.2工作原理 (1)1.3螺杆压缩机的优点 (2)1.4螺杆压缩机的缺点 (3)2.操作过程中的安全措施 (3)2.1一般预防措施 (3)2.2操作过程中的预防措施 (4)2.3保养或维修过程中的预防措施 (4)3.操作工程中的维护保养 (6)3.1目的 (6)3.2.范围 (6)3.3.职责 (6)3.4.内容和要求 (6)4.保养 (6)4.1预防维修计划 (6)4.2换油 (7)4.3更换滤油器 (8)4.4空气过滤器的维护与保养 (9)1.螺杆空压机的工作原理及优缺点1.1螺杆压缩机的基本结构通常所称的螺杆压缩机即指双螺杆压缩机。
在压缩机的机体中，平行地配置着一对相互啮合的螺旋形转子。
通常把节圆外具有凸齿的转子，称为阳转子或阳螺杆。
把节圆内具有凹齿的转子，称为阴转子或阴转子。
一般阳转子与原动机连接，由阳转子带动阴转子转动。
转子上的最后一对轴承实现轴向定位，并承受压缩机中的轴向力。
转子两端的圆柱滚子轴承使转子实现径向定位，并承受压缩机中的径向力。
在压缩机机体的两端，分别开设一定形状和大小的孔口。
一个供吸气用，称为进气口；另一个供排气用，称作排气口。
1.2工作原理螺杆压缩机的工作循环可分为进气，压缩和排气三个过程。
随着转子旋转，每对相互啮合的齿相继完成相同的工作循环。
1.2.1进气过程转子转动时，阴阳转子的齿沟空间在转至进气端壁开口时，其空间最大，此时转子齿沟空间与进气口的相通，因在排气时齿沟的气体被完全排出，排气完成时，齿沟处于真空状态，当转至进气口时，外界气体即被吸入，沿轴向进入阴阳转子的齿沟内。
当气体充满了整个齿沟时，转子进气侧端面转离机壳进气口，在齿沟的气体即被封闭。
1.2.2压缩过程阴阳转子在吸气结束时，其阴阳转子齿尖会与机壳封闭，此时气体在齿沟内不再外流。
其啮合面逐渐向排气端移动。
啮合面与排气口之间的齿沟空间渐渐件小，齿沟内的气体被压缩压力提高。
阿特拉斯螺杆空压机说明书一. 控制屏(图1.1)电脑显示屏/按钮/键代号名称功能1 停机按钮按此键停止空气压缩机,显示屏退出.空压机将空载运行大约30秒后停机.2 启动按钮按此按键启动空压机.显示屏显示调节器的运行状态.显示屏退出(如果空压机手动调为空载时)3 显示器显示出空压机的运转状态,协助需求或故障4 翻业按键在显示屏上翻页5 横移按键用水平箭头选择显示参数,只有向右的箭头对应的参数才能修改6 LED上的电压显示开关开启时的电压7 LED总报警当维护器警告或停机警告条件存在时或传感器不受控制时报警灯亮8 LED总在传感器的停机功能消失或紧急停机后的情况下报警灯会闪烁.9 功能键控制并执行程序.S3 紧急停机按钮在紧急情况下立即停止空压机,在修复后.将此按钮拔出.10 报警符号11 自动运行符号12 电源指示灯(1.1)二. 功能键使用的功能键:手动调节空压机的负荷调出或设定程序重新设定电动机的过负荷,停机,维护器信息或紧急停机.进入调节器所收集的数据.功能键都根据显示菜单的不同而不同.实际上都缩写并显示有关键的最底部一行,普通的缩写如下:缩写名称功能Add 增加指令用来增加空压机的自动启动/停机(日期)Back 返回指令返回到的选择或菜单Canc 取消当设定参数有误时.用来取消已设定的数dle 删除用来删除空压机的自动启动/停机时间Help 帮助帮助寻找Atlas Copco的内部地址Lim 上下限显示允许设定的上下极限数据Load 负载手动操作空压机负载Main 回到主目录从任一画面回到主目录Menu 菜单从主画面开始可进入子目录Menu 菜单从任一子目录返回到先前的目录Mod 修改修改设定参数Prog 编写输入将新的设定数据编写输入Rset 重新设定重新设定计时器及信息Rtrn 回归回归到前一页或前一目录Unld 空载手动操作空压机空载Xtra 额外的找寻调节器的构造模式三. 控制程序的功能程序/功能说明主屏幕简单地显示空压机的运转状态,是进入所有功能画面的出入口状态数据调出空压机的维护功能状况:停机.停机警告,维修期限快到的警告以及警告的数据,也可重新设定停机参数,马达超载和维修条件的数据.测量数据可调出:实际测量数据,还有如马达的超负荷保护这样一些输入数据计数器可调出:运行时间,带负荷运转小时数,马达开启次数,电脑运行时间数,负荷循环次数.试验试验显示屏修改设定修改以下设定:参数(如空载和负载时的压力)保护(如停机温度)维护计划.维护器调出维护计划并重新设定计时器已存数据调出上次关机,紧急停机时已存的数据1.5.2 主屏幕当开启电源开关时,主屏幕自动简单地显示空压机的操作状况.Delivery Air(输送空气)Bar(压力) 7.0 ↓Auto Loaded(自动负载)Menu(菜单) Unld(空载)F1 F2 F3如果功能键或↓几分钟不用的话显示屏就自动返回到主屏幕.无论在哪个子目录,只要按:Main就会返回到主目录.1.5.3 调出其他子菜单.从主目录开始: 用↓可快速浏览空压机的实际状态(见1.5.4节) .按Menu键(F1),供选择的数据就会跟在水平箭头后面:也可按横向移动箭头5来选择这个菜单或用↓来翻页到带有水平箭头的子目录为止,然后按水平键来选择这个菜单.1.5.4 迅速查看空压机的实际状态步骤1.从主目录开始(见1.5.2节),按↓键,就会显示相似下面的一个画面:Auto Operation(自动运转)Local Control(负荷控制)Tiner Active(激活计时器)Main (主画面) Help Xtra ↓F1 F2 F3图1.11所示为空压机实际状态显示第一行指出调节器的运行是自动还是手动的:<Auto Operation>表示调节器自动调节空压机的运转.如:Local(负载),Unlocal(空载),根据程序参数Sotp(停机)和 Restart(重启).<Man Operation>表示手动操作,如果在主屏幕上按了”Unload”键后调节器的自动压力控制就被打断了.第二行指出调节器是现场控制方式(Local control)还是远程控制方式(Remote control): <Local control>表示Start/Stop,load/unload(即开启/停止,负载/空载)的按钮是激活状态,可直接按.<Remote control>表示功能键是远方控制的,就地操作无效.第三行表示为计时器的开机停机命令是否在激活状态,见(1.15.13)2. 按↓键可以获得其它数据(如空压机的实际运行条件)1.5.5 状态数据菜单状态数据子目录给出了有关空压机保护功能的状态信息(如停机 .停机警告,维护器警告和一般警告)以及重新设定停止,马达超载和服务条件.步骤:从主屏幕开始(见1.5.2)按Menu(F1),用水平箭头选择状态数据.按横向移动键(LED中的5)1.5.5.1无信息存在在这种情况下,LED的7不存在,显示屏的信息表明所有条件正常(Fig1.12)All conditionsAre OKMenuF1 F2 F3图1.12状态数据屏的实例1.5.5.2 有停机信息存在在空压机停止时,LED中7会闪光.如果是由于空压机的出口温度过高导致的停机,就会显示以下屏幕: Element outletC 122Shd Max 120Menu** **RsetF1 F2 F3图1.13状态数据屏的实例1. 指示器(**)会闪光.屏幕显示传感器(空压机的出口)的实际可读温度(122℃),及空压机停机(Shd)设定(120℃).2. 可以继续翻页到其它菜单,检查其它参数值.当返回到数据菜单时,可供选择的(“Shutdowns”会闪光,按横向移动键5返回到停机屏幕来选择(“Shutdowns”).重新设定停机参数1. 关闭电源开关后处理问题,在修复完毕并且停机显示消失后,开启电源开关,按Rset(重新设定)键.2. 按Menu和 Main键返回主屏幕并按I键重新启动空压机.马达超载之重设1. 关闭电源开关并处理问题,过负荷继电器(F2)冷却后会自动重新设定,但冷却风扇的断路器(Q15)必须重置.开启电源开关,按Rset(重新设定)键.2. 按Menu和Main键返回主屏幕并重启空压机.1.5.5.3存在停机警告信息1.如有停机警告出现,LED上的7灯亮,会出现类似下面的屏幕:Delivery airBar 7.0*Shutd Warn*Menu** **UnldF1 F2 F3图1.14停机报警的实例2指示器(**)闪光和信息*Shutd Warn*会交替出现,无论空压机是空载还是带负载运行.3. 按Menu和横向移动键5来选择状态数据菜单:保护(Protection)会闪光.4. 按横向移动键5来选择报警闪光项.屏幕显示如下:Element outletC 116Shdw Max 110Menu** **F1 F2 F3图1.15停机报警的实例屏幕上说明空压机温度太高(116℃),参照第六节修复问题.5. 如有需要,按O键直到空压机停止为止.6. 关闭电源开关,检查并修复空压机.7. 当报警条件除去时,报警信号也会消失.1.5.5.4出现维护器报警信号1.LED上的7灯亮,会出现类似下面的屏幕,如图1.16所示:Delivery airBar 7.0*Serv Requir*Menu** **UnldF1 F2 F3图1.16报警屏幕的实例2指示器(**)闪光和维护器报警信号会交替出现,无论空压机是空载运行还是带负荷运行.3. 按Menu和横向移动键5来选择状态菜单:维护器项(Service),闪光4. 翻页并按横向移动键5来选择下面二报警闪光项:<Inputs>:如果维护器超出了预设的报警标准(如油分的最高压力露点).见8.2节.<Plans>:如果维护计划时间间隔超限.5. 停止空压机并关闭电源6. 如果维护器信息为上述的<Inputs>(油分故障):就更换分离器.开启电源,翻到状态数据菜单的<Inputs>并按Rset键,重新设定维护信息.7. 如果维护器信息为上述的<Plans>:执行有关指示计划的维修动作,重新设定1.5.15节里记述的有关计划的计时器.1.5.5.5 出现报警信号及处理1. LED上的7灯亮,在屏幕上会出现一个报警信息.2. 指示器(**)闪光和服务报警信号会交替出现,无论空压机是空载运行还是负荷运行.此警告指出:空压机的冷却水,冷却水的出口温度超过了设计报警温度.内置干燥机(配有干燥机的空压机),露点温度超出了报警温度.3. 停机4. 关闭电源,检查并修复空压机.1.5.6 测量数据菜单功能:按Menu(F1) 按↓到 Measured data 画面按横向移动箭头5激活菜单Delivery airBar 7.0Menu ↓F1 F2 F3图1.17状态数据屏的实例2按↓可见一组实际测量数据(见图1.9)3. 如果有一个传感器连接到了停机,维护器或报警功能上面的话,只要按横向移动箭头5就可以调出与其有关的实际测量数据.1.5.7 计数器菜单功能: 允许操作员调出:运行时间带负荷时间马达启动次数电脑运行时间步骤1. 从主屏幕开始(见1.5.2) 按Menu(F1)按↓到Counters画面按横向移动箭头5激活此菜单2. 按↓就可见到上面提到的数据.(也可见图1.9)1.5.8 试验菜单功能可修改图1.9提到的许多数据.步骤1. 从主屏幕开始(见1.5.2) 按Menu(F1)按↓到Modify setting画面,按横向移动箭头5激活菜单2. 水平箭头将指向Display test选项.3. 按→←第一条(负载压力)及它的设定都会出现4. 使用↓翻到水平箭头指向的已修改的参数.1.5.10.1 空/负载上下限压力修改压力段如果合适的话,操作员可以随空/负载压力的不同而设定二个压力段(1段和2段).1段的设定指示为:<Loading pressure>及<Unloading pressure>,2段的设定指示为:<Loading pressure2>及<Unloading pressure2>.例如:1 段压力设定:Loading pressur: 6.4barUnloading pressur: 7.0bar2 段压力设定:Loading pressur: 4.0barUnloading pressur: 6.0bar步骤1. 负载压力参数的设定1) 参照上节选择负载压力参数:Loading pressBar 6.0Menu Mod ↓F1 F2 F3图1.18为修改参数菜单3).Lim(F2)键可查看参数的上下限,用↓或↑调整压力参数值.4).按Prong(F1)编写输入新设定值,或按Canc(F3)取消修改操作.2. 修改空载压力的设定同上.3. 如果需要修改空/负载压力段2的话,则重复上述步骤..1.5.11 修改保护设定功能1. 修改保护设定停机保护(<Shd>)由于出口温度的问题停机警告(<Shdw>)由于出口温度的问题警告(<Warn>),如:冷却水回路或露点警告维护器报警(<Serv>),如:DP油分故障(最大压力降)2. 检查空压机的一些情况,如:马达超载通讯的状态.图1.9所示的参数表.注意:有些参数不能修改步骤1. 从主屏幕开始(见1.5.2)按Menu(F1)按↓到Modify setting画面,按横向移动箭头5激活此菜单2. 用↓翻页,水平箭头将指向Protection选项.3. 按→←第一条(Delivery air)及它的值都会出现.4. 使用↓翻到水平箭头指向的已修改的参数.1.5.11.1 温度上下限之设定修改1.参阅上节选择出口温度参数(Element outet):Element OutletC 94 →Shd Max 120Menu Mod ↓F1 F2 F3图1.20为修改参数菜单2.上屏幕显示的是正常温度94℃及停机温度120℃.按MOD(F2),数字120闪动,如图1.21所示: Element OutletC 120(闪动)Prog Lim Canc ↓F1 F2 F3图1.21为修改参数菜单3. Lim(F2)键可查看参数的上下限。
爱森思螺杆空压机说明书
1.开机说明:开机时按“ON”，然后静待四、五秒后，按下及停按钮停止，让机器得到充分的润滑，一分钟后方可再按“ON”重新启动运行。
2.停机说明:机器在运行过程中，停机时如果没有什么特殊情况，只需按“OFF”停止。
这样有利于避免直接按急停停止，防止润滑油不能充分回流。
3.操作人员需要定期对空压机房，空压机，纱窗，空气滤芯，进行清扫整理，保持通风顺畅。
这样保证环境安全。
4.操作人员必须每天对储气罐进行放水一次，如遇空气湿度较高天气，则需适当增加放水次数。
5.如果机器出现声音或其它异常情况，应立即按急停开关停机。
查看情况。
6.经常观察压力表安全阀，是否在检验周期内停留。
7.维护清扫空压机和对储气罐放水，由值白班的操作人员执行。
康赛普螺杆空压机说明书明书摘要：一、引言二、康赛普螺杆空压机的概述1.产品简介2.适用范围三、康赛普螺杆空压机的主要性能参数1.型号及规格2.工作原理3.技术参数四、康赛普螺杆空压机的安装与调试1.安装环境要求2.安装步骤3.调试方法五、康赛普螺杆空压机的使用与维护1.使用方法2.操作注意事项3.维护保养六、康赛普螺杆空压机的常见故障及排除方法七、附录1.产品配件2.技术支持3.售后服务正文：【引言】康赛普螺杆空压机是一款性能优越、质量可靠的空气压缩机产品，广泛应用于各种工业生产领域。
本说明书旨在为用户提供详细的产品信息，帮助用户正确安装、使用和维护康赛普螺杆空压机。
【康赛普螺杆空压机的概述】康赛普螺杆空压机具有高效、节能、环保等特点，适用于对压缩空气质量要求较高的场合。
产品覆盖多种型号和规格，可满足不同用户的需求。
【康赛普螺杆空压机的主要性能参数】康赛普螺杆空压机采用先进的技术，具有优良的性能。
本说明书详细介绍了产品的型号、规格以及工作原理等技术参数，用户可根据需要进行选择。
【康赛普螺杆空压机的安装与调试】为了确保康赛普螺杆空压机的正常运行，用户需按照本说明书的安装要求进行操作。
同时，用户还需要掌握调试方法，以确保产品达到最佳性能。
【康赛普螺杆空压机的使用与维护】本部分详细介绍了康赛普螺杆空压机的使用方法、操作注意事项以及维护保养等方面的内容，旨在帮助用户充分发挥产品性能，延长使用寿命。
【康赛普螺杆空压机的常见故障及排除方法】本部分列举了康赛普螺杆空压机在使用过程中可能出现的常见故障，并提供了相应的排除方法，以方便用户在遇到问题时进行快速处理。
【附录】附录部分提供了康赛普螺杆空压机的配件、技术支持以及售后服务等相关信息，用户可随时与厂家取得联系，获取专业支持。
总之，康赛普螺杆空压机是一款性能卓越的空气压缩机产品。
螺杆空压机的操作指导一、启动前：1.通过窥油孔观看冷却剂油位是否超过中间；2.打开排放空气隔离阀，打开主电气隔离开关，此时控制面板灯亮，表明管道和控制电压是可用的；3.打开启动柜门，旋转控制器右侧的小旋钮可以调整显示对比度。
二、初始检查顺序：1.如果空压机获得出事的控制器电源或出现警报复位，则控制器将执行初始检查顺序。
控制器将显示信息（CheckingMachine-检查设备），在检查过程中若发现任何项目未生效，则出现报警，设备不启动；2.完成初始检查顺序后，控制器显示(READY TO START—准备启动)；3. 初始检查时间为10秒。
三、启动顺序：1.按下启动按钮，启动空压机；2.空压机负载运行并将电机速度逐渐降到其最低速度。
达到最低速度后，空压机将使用其速度调节系统来控制压力。
当系统压力达到目标压力时，空压机将开始降低转速。
如果系统压力上升至停机压力设置点时，空压机将停机。
如果系统压力上升至停机压力设置点并且空压机以最低速度运行，而此时放气模式为关，则空压机停机。
若放气模式为开，则空压机停机前将打开放气阀长达10秒，或直到分离槽中的压力降至2.4bar磅(35psi)系统压力降至目标压力以下后，空压机将重新启动。
四、停机顺序：可按停机按钮或紧急停机按钮停机，空压机将在停机前运行长达10秒钟，或直到分离槽中的压力降至2.4bar磅(35psi)。
五、预热模式：当空压机空气段排放温度为达到两个连续操作循环所需要的预热温度（82℃/180°F）时，空压机将打开预热模式，运行约5分钟，控制器显示（Warm Up Mode—预热模式）六、操作面板说明：1. 显示屏分三个功能区，屏幕左侧用大的数字连续显示机组的排放压力，一行显示设备运行状况。
右边显示各种项目或列表，如设备的CURRENT STATUS（当前状态）读数、MAIN MENU（主菜单）OPERATOR SETPOINTS（操作人员设置点）列表等。
设备操作说明书
第 1 页 共 2 页
设备名称 螺杆式空压机 设备功能 提供气能 文件编号 设备型号 J-22AP
厂 商
劲 源
版 本
B0
一﹑空压机主控面板的操作
1. 此空压机电源为380V/50HZ 。
2. 合上断路器﹐控制面板显示屏处显示﹕排气温度﹑供气压力﹑运行状态等参
数。
3. 内部参数已设定好﹐直接按下“启动”键﹐即空压机开始运转﹐达到设定上限
值时﹐空压机将自动停止﹔当压力低于下限值时﹐空压机将自动启动 (我们设定上限值为0.8MPa ﹑下限值为0.70MPa) 。
上﹑下限值也可根据生产需要进行设定。
4. 空压机停止运行﹐即直接按下“停止”键即可停止空压机运行。
核 准
审 核 制 作 日 期
显示屏
停止
紧急停止
启动
下移
设定
上移
进入
返回
设备操作说明书
第 2 页共 2 页。
目录第一章前言 (2)第二章安全规程 (3)一．安装预防措施 (3)二．操作预防措施 (3)三．保养预防措施…………………………………………………四．失火时的预防措施……………………………………………第三章空压机机组简介………………………………………………一．主要技术规格…………………………………………………二．概述……………………………………………………………第四章空压机机组的安装……………………………………………一．安装场所的选择………………………………………………二．安装基础………………………………………………………三．安装管道………………………………………………………四．供电状况………………………………………………………第五章系统流程及各部件功能………………………………………一．气路系统………………………………………………………二．油路系统………………………………………………………三．冷却系统………………………………………………………四．电气控制、调节系统及安全保护……………………………第六章操作……………………………………………………………一．初次启动前的准备工作………………………………………二．开车与停车……………………………………………………三．运行中的注意事项……………………………………………四．基本操作………………………………………………………第七章保养及调整……………………………………………………一．保养周期………………………………………………………二．选择润滑油及定期更换………………………………………三．长期停机保养…………………………………………………四．空气滤清器的更换及保养……………………………………五．冷却器的保养…………………………………………………六．安全保护装置的调整与检查…………………………………第八章故障及修理……………………………………………………一．空压机可能发生的故障及维修………………………………二．电气系统可能发生的故障及维修……………………………第一章前言尊敬的用户，非常感谢您选用神龙牌螺杆式空气压缩机，S L O G系列产品是依据最新技术标准设计制造，具有操作简单、运行稳定可靠、效率高、维护方便等优点和特性。
为了我们能对您的产品提供优质周到的跟踪服务，恳请您将产品的使用信息和建议及时地反馈给我们。
期望我们的服务让您满意。
本说明书全面阐述了神龙牌螺杆式空气压缩机的安装、运行、维护等方面的正确方法及相关注意事项。
请您在使用之前仔细阅读，熟悉压缩机的基本结构、工作原理和操作规范等内容及要求，以确保压缩机能够正确、安全、经济、优化地运行，最大限度地延伸使用寿命。
本说明书应由机器操作者妥善保管。
本系列产品出厂前经过了严格的运行测试，性能调试已达最优，若使用过程中出现故障，请立即与我们取的联系，本公司将派专业维修人员给予及时解决。
★如对本说明书进行修改，恕不另行通知。
★特此申明：违反使用说明规定造成的后果，不在本公司承诺服务范围内。
特别提醒用户：本公司生产的空压机，其主配件都是精心挑选，经过耐久试验筛选出来的，其性能和寿命都是最适合本公司产品的。
若使用神龙公司提供的压缩机，而使用未经神龙公司许可而更换零件或润滑油，可能导致不良后果不能对机组进行正常的技术服务。
未经批准就改动机器或不按保养要求保养机器都会影响其安全性。
以上这些可能造成各种事故，损坏机器，引起重大的人体伤害。
对此神龙公司不承担任何责任。
第二章安全规程一、安装预防措施提升安装压缩机/重物要使用吊车、叉车，提升时要防止出现负荷偏重或偏心，另外提升时要防止压缩机外壳及零部件的损坏，提升速度要控制在安全范围内。
起吊重物时，人员要离开其下面和周围的危险地带。
安装工作须由胜任的人员在监督指导下进行。
总电源与压缩机之间必须安装熔断器。
确保吸入进气口的空气不会混有可燃烟雾和蒸汽，因为它们可能会引起机内失火或爆炸。
必须采取预防措施，保证行人的松散衣服不会吸入进气口而造成伤害。
排气管上须安有切断阀,使压缩机可以与其隔离。
在数台压缩机并行耦合，或一起连接到现有的供气系统上时，这就尤为重要了。
最小压力阀不是起隔离阀作用的，所以不能依赖它进行隔离。
压缩机与切断阀之间安装安全阀。
油气分离器上装有安全阀是必须的。
二、操作预防措施压缩机只能由胜任的人员在监督指导下进行操作。
机门开启时或顶盖移掉时勿开启压缩机。
压缩机上安装的安全装置，防护装置和隔绝材料都不可卸除或损坏。
压缩机必须用设计指定的电压、频率运行。
总电源接通后，电路中的电压就有致命危险。
所以无论何时接触电路系统,都须格外小心。
电源接通后若不需要进行测量、测试或调整，请不要开启开关箱，不要接触电器元件。
而测量等工作也只能由合格的电工进行。
本公司所有空压机都自动起动/停机系统，要在显示面板边贴上标志，写上“本机会自动起动。
”另一个预防措施是在远程控制设备合闸动作前，要采取适当的措施确保没有人在检查或接触压缩机。
要在远程启动设备上贴上“核实所有人员都离开压缩机后启动”标示。
若压缩机设置了远程控制装置，要在压缩机外面和控制箱内的醒目处都贴上警告标示，写明“本机可远程启动”。
正常运行时压缩机的内部零件的温度都不应超过100℃，因而安装了保护装置以防温度过高。
若压缩机有过热迹象，须停机寻找原因。
对刚关机的压缩机进行工作时，要小心炽热的金属零件，热油和热水，防止造成灼伤。
不可在超过数据铭牌指示的额定压力以上的任何压力下运行压缩机。
若环境温度超出，不可运行压缩机。
三、保养维修预防措施保养,维修和修改事宜都只能由胜任的人员在监督指导下进行。
如需要换零件，应使用神龙公司空压机专用零件(包括润滑油)。
卸除箱体上装有的面板或压缩机的零部件前。
先要作下列准备性操作:1.切断压缩机的总电源。
将隔离器锁定在“关(O F F)”的位置，取走熔丝。
2.在隔离器开关和显示板上都贴上警告标志，写上“在检修—勿接通电源”。
警告标记若末移去，勿启动压缩机。
3.关闭压缩机和用户供气管道的隔离阀，阀上都贴上警告标记“在检修—勿打开。
”4.确保放气系统已进行过动作，使油气分离器所有压力都释放了。
5.核实压力表读数已回零，油气分离器排气端的剩余压力要释放掉。
慢慢松开油气分离器的加油塞，将滤芯上游的残留压力释放掉。
保养前和保养后都要将压缩机外部和周围地面上的油迹拭净。
要严格保证遵从有关操作和保养的一切指南，保证使压缩机及其所有附件和安全装置保持良好运行状态。
须定期校核压力表、压力变送器和温度传感器等的精度。
若其误差超过允许范围,必须更换。
保护装置须按手册中“保养”节所述方法进行测试。
始终保护压缩机的清洁。
保养维修时，要用布块或胶带盖住零件和敞口,以进行保护。
要保护电机、进气口、电器和调节零件等，防止在进行清洗之类工作有湿气进入。
进行焊接和其它会产生热量、火焰或火星的维修工作时必须有预防措施。
不可用有明火的光源来检查压缩机的零部件。
任何情况下都不可对油气分离器或其它压力器进行焊接或其它修改。
修或保养结束后，要确认没将任何工具、松散物品或布条等遗留在压缩机零部件上或零件里。
不要用易燃液体清洗阀门，过滤器滤芯、冷却器体通道、空气管道及在正常运行携带气流的零件。
若使用氯化不燃液体进行清洗，则须采用安全措施，以防可能产生的有毒蒸汽。
使用酸、碱和化学洗涤剂清洗机器零部件时须有预防措施。
处理冷凝水、旧润滑油、用过的过滤器滤芯和其它各种零件和废料时，要确保其不污染下水到和天然水路，不会有废物燃烧、引起空气污染，要采用许可的处理方法，以保护环境。
四、失火时的预防措施：搬运从火中或很高温度下取出的零件时要极为小心。
有些零件含氟化弹性材料，它们在这些条件下会分解，形成腐蚀性很强的残余物。
接触到皮肤可引起剧烈的浸透性灼伤，造成皮肤和肌肉的永久性损伤。
第四章空压机机组的安装空压机安装场所致关重要，请按要求选择适当的场所安装。
一．安装场所的选择适当的安装场所是正确使用空压机的先决条件。
6.安装场所应靠近用气位置，场所必须宽阔，采光良好，以便于操作于维修7.安装场所的空气应清洁，灰尘少，相对湿度宜低，自然通风条件好，避免散发粉尘的场所。
如果工作环境较差，应加装前置空气过滤装置以维护空压机正常运转及零件寿命。
8.因为环境温度愈高空压机排气量愈少，所以空压机安装在室温5～40℃为宜，温度太高时应采取通风降温措施。
9.若场所内要安装多台机组，宜单排布置，且间距不小于1m。
另外空压机应离墙0.8m以上。
二．安装基础1.螺杆式空压机所产生的振动很小，不需要专门的基础。
但是其放置的地面应平整，采用混凝土地面为宜。
以避免因地面不平产生震动。
2.为连接管道和维修保养方便，空压机组宜置于离地面约200m m高度的混凝土平台上。
并在四周与平台之间开有沟槽，以便机组换油、检修时，油水能从沟槽中流走。
三．安装管道1.压缩空气管道的压力降不得超过空压机公称排气压力的5％，所以压缩空气管道最好少转弯，阀门尽量减少。
2.管道应设排污螺堵，且主管道应有1°~2°的坡度，方便管道内的凝结水从螺堵排出。
3.几台压缩机共用压缩空气主管道时，每台压缩机组与主管道之间都应设止回阀。
4.空压机组之后如果有储气罐、干燥器等装置时，空压机组宜先连储气罐再连干燥器。
四．供电状况1.空压机组配电时，必须确认供电电压是否正确，电源线直径是否适当。
所提供电压必须稳定，与机组要求相符。
2.三相交流电动机运转时，若有电压降，则电压降不得高于额定电压的5%。
3.机组应架设接地线，防止漏电造成危险。
第五章系统流程及各主要部件功能系统流程图：一、气路系统气路系统包括以下部件：空气滤清器、卸载阀、主机、排气单向阀、油气分离器、最小压力阀、气冷却器、气水分离器、安全阀。
单向阀紧靠排气口，其作用是机组停车后防止压缩空气倒流。
进入油气分离中的油、气混合体，其中绝大部分油，以旋风分离法分离出来，并沉降到油气分离器底部，空气及少量的油再经过滤芯精滤，聚集于滤芯底部的油，由于压差关系，通过回油管道及节流孔送到卸载阀后部。
精滤后的压缩空气，通过最小压力阀，再经气冷却器和气水分离器送入使用系统中使用。
最小压力阀的作用时在刚刚启动时，能较快的建立起气体压力，以及在供气情况下，保证此阀前（油气分离器）的气体压力不降到0.4M P a以下。
以使空压机能正常运转。
二、油路系统油路系统包括以下部件：油箱（油气分离器底部）、油冷却器、油滤清器、断油阀。
油气分离器的下部起油箱作用，并有加油塞、放油塞、油位计。
油气分离器中的气体压力，迫使热油通过油冷却器、油滤清器及断油阀喷入到压缩机壳内及机械密封部位。
喷油主要用做冷却气体和润滑及密封。
喷入压缩机的油，与空气混合，被压缩再通过排气单向阀重新进入油气分离器。
