发动机测功机操作方法

普联 CAC交流电力测功机

使

用

说

明

书

目录

一、概述 ...................................................错误!未定义书签。

二、主要技术参数 ........................................错误!未定义书签。

三、测功机安装 ...........................................错误!未定义书签。

四、电缆 ...................................................错误!未定义书签。

五、布线 ...................................................错误!未定义书签。

六、产品使用的工作条件和环境条件 ...................错误!未定义书签。

七．联轴器尺寸 ...........................................错误!未定义书签。

八、应用实例 ..............................................错误!未定义书签。

1、发动机性能试验 .........................................错误!未定义书签。

2、变速箱性能、寿命试验 ...................................错误!未定义书签。

一、概述

CAC系列交流电力测功机是动力机械功率试验的负载。标准的CAC系列交流电力测功机由一台交流电机，一套转矩、转速测量传感器、底座及与动力机械连接的法兰，一套可四象限运行的ACS交流变频调速与配电系统，一台交流电力测功机测控仪组成。其工作原理是将交流电机发出的交流电经ACS变频器逆变为直流电然后再逆变为交流电上网。ACS交流变频调速系统调节电机的上网电流来控制原动机的转速和扭矩。如与我公司生产的FC2000系列测控系统配套使用时除了可以对各种旋转动力机械的转速、扭矩进行精确测量和控制，还可以对温度、压力、流量、电流、电压------等参数进行测量、控制。

JCG-03汽车底盘测功机操作规程

JCG-03汽车底盘测功机主要应用在各环保部门对汽油车尾气排放的检测，与五气分析仪和气体流量分析仪共同使用，用来模拟加速惯量和道路行驶阻力，可测量汽油车尾气中HC,CO,CO2,O2，NO含量，并实时分析车辆在道路负荷工况下排放质量，同时测控系统根据有关标准自动判定车辆排放是否合格，检测结果为g/km.

1主要技术参数

最大允许轴重：3500kg

最大测试轴重：3500kg

滚筒直径*长度：直径216*1000mm

滚筒内宽*外宽：650*2650mm

滚筒中心距：434mm

最高试验车速：130km/h

最大吸收功率：250kw

驱动力测试活范围：0～8000N

基本惯量：908.2±18.31KG

反拖电机：YX3-132S-4-5.5KW(变频控制)

举升方式、举升能力：气囊举升、能力≥3500KG

工作气压：0.7～0.9Mpa

电源：AC220V±10%,50HZ

AC380V,10KVA

外形尺寸：3900*950*400MM

重量：约1500

功率吸收单元：风冷式电涡流机

测力传感器：1000kg

测速传感器：编码器（1024p/r）

2准备工作

2.1开机前检查

2.1.1检查清扫检验台台面、滚筒及周围场地，确保无油渍、泥污、水和砂石等杂物。

2.1.2检查气压是否符合要求、气路系统中有无漏气现象等。

2.1.3检查滚筒运转时有无异响，滚筒表面有无损伤。 2.1.4检查轴承是否运转灵活无明显阻力等。

2.1.5检查导线有无损伤或接触不良情况。

2.1.6检查光电编码器有无松动。

2.1.7检查制器有无磨损或松弛，能否将滚筒刹住。

2.1.8满足上述条款要求后方可开机。

2.2开机

2.2.1打开计算机电源，打开工位机电源。计算机自动运行进入WINDOWS操作界面.

2.3被检车辆的检查

2.3.1车辆机械状况良好，无影响安全或引起试验偏差的机械故障。

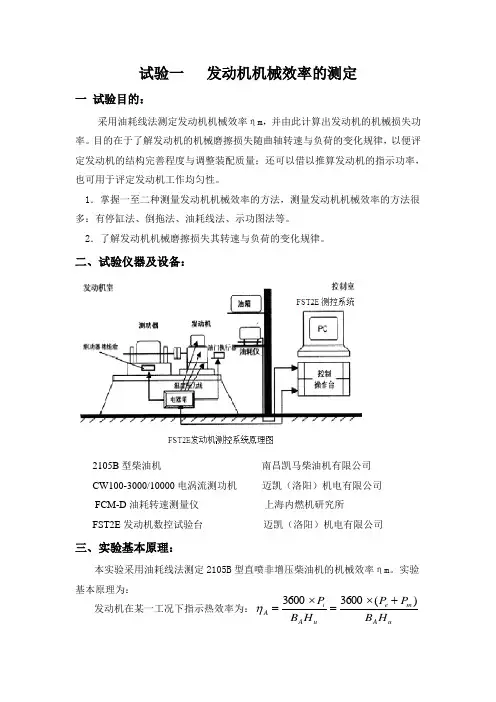

试验一 发动机机械效率的测定

一 试验目的：

采用油耗线法测定发动机机械效率ηm，并由此计算出发动机的机械损失功率。目的在于了解发动机的机械磨擦损失随曲轴转速与负荷的变化规律，以便评定发动机的结构完善程度与调整装配质量；还可以借以推算发动机的指示功率，也可用于评定发动机工作均匀性。

1．掌握一至二种测量发动机机械效率的方法，测量发动机机械效率的方法很多：有停缸法、倒拖法、油耗线法、示功图法等。

2．了解发动机机械磨擦损失其转速与负荷的变化规律。

二、试验仪器及设备：

2105B型柴油机 南昌凯马柴油机有限公司

CW100-3000/10000电涡流测功机 迈凯（洛阳）机电有限公司

FCM-D油耗转速测量仪 上海内燃机研究所

FST2E发动机数控试验台 迈凯（洛阳）机电有限公司

三、实验基本原理：

本实验采用油耗线法测定2105B型直喷非增压柴油机的机械效率ηm。实验基本原理为：

发动机在某一工况下指示热效率为： uAmeuAiAHBPPHBP)(36003600发动机同一转速下空转时指示热效率为：

保证发动机转速不变，假设改变负荷时发动机的指示效率不变（即ηA=η0），则有：

如上图所示，在低负荷区可得：

同时，可通过测得的ηm计算出该转速下机械损失功率：

1mmemPP

通过实验测得某一转速下的油耗线，即测定某一转速下的空转的油耗率和低负荷时的油耗率。根据负荷特性变化曲线，用作图的方法即可求出发动机在该转速下的机械损失功率Pm 。具体方法可参阅中国农业机械出版社1984年出版的“柴油机试验”。

四、试验方法：

分别测量发动机转速为1400r/min，1200 r/min和1000r/min时的机械效率ηm及机械损失功率。以1400的转速为例，先将发动机转速调至1400r/min空转运行，测得此时的发动机油耗率；再通过调节油门开度及电涡流测功器励磁大小使发动机运行在小负荷工况下（转速为1400r/min，有效功率分别为2kW,4kWumHBP003600mmeAPPPBB0AmeemBBPPP01和6kW），逐点记录各试验点的油耗率、功率数据，绘制出油耗率（B，kW/h）与功率曲线图，计算机械效率ηm及机械损失功率Pm。

精品

可编辑 南 方 有 限 公 司

测 功 机 安 全 操 作 规 程

一、实验前应注意的事项

① 被测发动机与测功机的连接处一定要严格对中，间隙为2mm-3mm，中心高250±0.10 mm。

② 主机外壳（活动体）与底座（固定体）之间连接着扭矩传感器，严禁施力于主机外壳，以防止传感器因过载而损坏。

③ 一定要把发动机的点火回路与油门执行器上的熄火继电器触点连接好，便于实验中能控制发动机紧急停车，防止飞车。

④ 检查发动机油路是否通畅：检查油耗传感器的油路是否可靠连接，有无太多气泡，上电后油耗传感器是否正常工作。

⑤ 必须确认发动机与测功机的旋转方向是一致的。如不正确，扳动电气柜中的“顺/逆时针”转换开关，改变测功机转向。否则，测量数据不正确，可能损坏发动机。

二．实验中应注意的事项

① 实验过程中，主机的冷却风机是否已启动或停转，须正常转动后方可继续工作。

② 在“恒速”控制模式下运行时，应注意供油情况，如果燃油耗尽，会损坏发动机。

③ “顺/逆时针”转换开关只能在测功机转速为0时扳动，否则可能损坏测功机或发动机。

④ 实验前必须根据发动机最高转速和传功比设定测功机的超速保护限值。

三．系统操作规程

1. 关闭电源配电柜门和主机操作面板及柜门。闭合实验室进线电源配电柜的主要电源开关。

2. 闭合系统电源总开关，测功机电源开关和各风机电源开关，油耗仪开关。

3. 根据实验要求将电气柜内测功机“顺/逆时针”转换开关置于正确的位置。

4. 将手动操作面板上的“控制转换”开关置于所需位置（PC/本地）（一般不动这个开关）。

5. 打开发动机实验用燃油油路开关。

6. 选择“测功机控制模式”——恒转速/恒转矩/恒流控制。

7. 观察操作台操作面板上“零压指示灯”是否点亮，如果该指示灯没有亮，逆时针调节“测功机给定”旋钮至极限，使零压指示灯点亮。

8. 启动计算器，进入实验操作平台，进入“基本参数设定”界面，填写各项数据。
