底盘测功机操作规程

The Daily Operation Mode, It Includes All The Implementation Items, And Acts To Regulate Individual

Actions, Regulate Or Limit All Their Behaviors, And Finally Simplify Management Process.

编 订：XXXXXXXX

20XX年XX月XX日 底盘测功机操作规程简易版 专业操作规程 / Professional operation procedures 编号:EW/OF-VN561

第 2 页 / 共 3 页 底盘测功机操作规程简易版

温馨提示：本操作规程文件应用在日常的规则或运作模式中，包含所有的执行事项，并作用于规范个体行动，规范或限制其所有行为，最终实现简化管理过程，提高管理效率。文档下载完成后可以直接编辑，请根据自己的需求进行套用。

1．应严格按照说明书进行各项操作

2．不允许轴载大雨lOt的车辆进行检测或通过。

3．车辆上台前，底盘下部应清洗干净，轮胎气压应达到规定值，将粘、嵌在轮胎上的泥沙和石块清除干净。

4．为保证测试精度，仪器箱必须预热30分钟以上。

5．当汽车为前轮驱动时，应使汽车处于直线行使状态。

6．当用高速(80~lOOkm／h)进行检测时，应特别注意安全操作，高速检测时间应<2min/专业操作规程 / Professional operation procedures 编号:EW/OF-VN561

第 3 页 / 共 3 页 次。

7.

测试时，一定要用挡块（三角铁）抵住汽车前轮（既不压滚筒的车轮）或用牵引绳拉住。测试中，汽车的前、后均严禁站人或通行。

8.

在测试中，严禁将举升器升起。严禁被测车轮接触到举升板。

百度文库 - 让每个人平等地提升自我！

1 汽车底盘测功机

Verification Regulation of Automotive Chassis Dynamometer

中华人民共和国国家计量检定规程

JJG865-94

本规程适用于新制造、使用中和修理后的各种类型的滚筒式汽车底盘测功机（以下简称底盘测功机）的检定。

一 概 述

底盘测功机是用于测量汽车驱动轮输出功率、扭矩（或驱动力）和转速（或速度）的专用汁量设备。

底盘测功机主要部分为滚筒机构、动力吸收装置、控制与测量系统和辅助装置。

有些底盘测功机附加飞轮系统等，还可以测量汽车的加速性能、滑行性能等。

二 技术要求

1 外观和性能

1.1 底盘测功机应标有型号、规格、出厂编号、制造厂名、出厂日期等。

1.2 各种开关、按纽、旋纽、仪表都应有明显的文字或符号标志，且操作灵活可靠。

1.3 底盘测功机的调整系统应灵活方便，各活动部件运转灵活，不应有明显的阻滞现象。

1.4 各种仪表显示应清晰，没有影响读数的明显缺陷。

2 滚筒机构

2.1 主滚筒直径的磨损量不应超过标称外径的1%。

2.2 主滚筒表面的径向圆跳动不应超过标称外径的0.3%。

2.3 每组主、副滚筒内侧母线的平行度为1mm/m。 百度文库 - 让每个人平等地提升自我！

2 3 测量系统

3.1 底盘测功机分成两类：A类和B类。在规定的测量范围内。功率、扭矩（或驱动力）和转速（或速度）示值的准确度应符合表1的要求。

3.2 底盘测功机其它测量参数的示值误差应符合下列要求：

3.2.1 测量距离示值误差不超过±1%。

3.2.2 测量时间示值误差不超过±0.2s。

表 1

要求 功率 扭矩（或驱动力） 转速（或速度）

零值误差 ±1d ±1d ±1d

示值误差 A类 ±3.8%* ±3.5%*

JCG-03汽车底盘测功机操作规程

JCG-03汽车底盘测功机主要应用在各环保部门对汽油车尾气排放的检测，与五气分析仪和气体流量分析仪共同使用，用来模拟加速惯量和道路行驶阻力，可测量汽油车尾气中HC,CO,CO2,O2，NO含量，并实时分析车辆在道路负荷工况下排放质量，同时测控系统根据有关标准自动判定车辆排放是否合格，检测结果为g/km.

1主要技术参数

最大允许轴重：3500kg

最大测试轴重：3500kg

滚筒直径*长度：直径216*1000mm

滚筒内宽*外宽：650*2650mm

滚筒中心距：434mm

最高试验车速：130km/h

最大吸收功率：250kw

驱动力测试活范围：0～8000N

基本惯量：908.2±18.31KG

反拖电机：YX3-132S-4-5.5KW(变频控制)

举升方式、举升能力：气囊举升、能力≥3500KG

工作气压：0.7～0.9Mpa

电源：AC220V±10%,50HZ

AC380V,10KVA

外形尺寸：3900*950*400MM

重量：约1500

功率吸收单元：风冷式电涡流机

测力传感器：1000kg

测速传感器：编码器（1024p/r）

2准备工作

2.1开机前检查

2.1.1检查清扫检验台台面、滚筒及周围场地，确保无油渍、泥污、水和砂石等杂物。

2.1.2检查气压是否符合要求、气路系统中有无漏气现象等。

2.1.3检查滚筒运转时有无异响，滚筒表面有无损伤。 2.1.4检查轴承是否运转灵活无明显阻力等。

2.1.5检查导线有无损伤或接触不良情况。

2.1.6检查光电编码器有无松动。

2.1.7检查制器有无磨损或松弛，能否将滚筒刹住。

2.1.8满足上述条款要求后方可开机。

2.2开机

2.2.1打开计算机电源，打开工位机电源。计算机自动运行进入WINDOWS操作界面.

2.3被检车辆的检查

2.3.1车辆机械状况良好，无影响安全或引起试验偏差的机械故障。

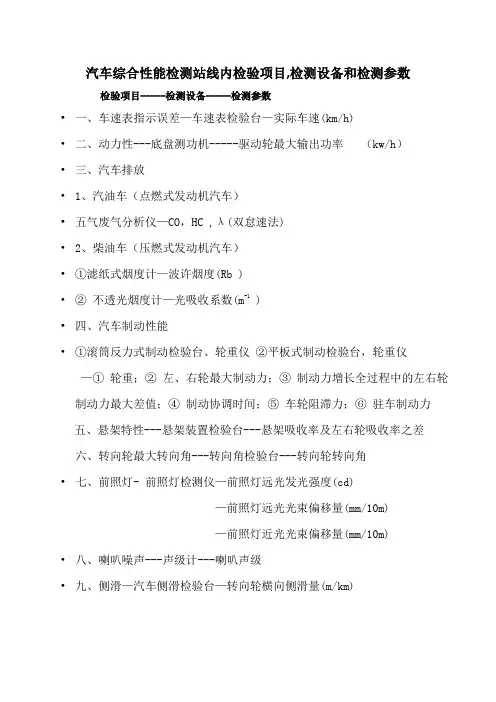

汽车综合性能检测站线内检验项目,检测设备和检测参数

检验项目-----检测设备-----检测参数

• 一、车速表指示误差—车速表检验台—实际车速(km/h)

• 二、动力性---底盘测功机-----驱动轮最大输出功率 （kw/h）

• 三、汽车排放

• 1、汽油车（点燃式发动机汽车）

• 五气废气分析仪—CO，HC ,λ(双怠速法)

• 2、柴油车（压燃式发动机汽车）

• ①滤纸式烟度计—波许烟度(Rb )

• ② 不透光烟度计—光吸收系数(m-1 )

• 四、汽车制动性能

• ①滚筒反力式制动检验台、轮重仪 ②平板式制动检验台，轮重仪

—① 轮重；② 左、右轮最大制动力；③ 制动力增长全过程中的左右轮制动力最大差值；④ 制动协调时间；⑤ 车轮阻滞力；⑥ 驻车制动力

五、悬架特性---悬架装置检验台---悬架吸收率及左右轮吸收率之差

六、转向轮最大转向角---转向角检验台---转向轮转向角

• 七、前照灯- 前照灯检测仪—前照灯远光发光强度(cd)

—前照灯远光光束偏移量(mm/10m)

—前照灯近光光束偏移量(mm/10m)

• 八、喇叭噪声---声级计---喇叭声级

• 九、侧滑—汽车侧滑检验台—转向轮横向侧滑量(m/km)

一、 车速表检测

1、车速表检测检前准备

• 检验台滚筒表面清洁，无异物及油污，仪表清零。

• 车辆轮胎气压、花纹深度符合出厂标准规定，车辆清洁、轮胎清洁，轮胎花纹间不得夹有泥沙等杂物。

• 检查举升器动作是否自如，气/油缸油污、漏气/油。

检查信号线连接情况，看是否接触不良或断路。

2、车速表检测步骤

• 将车辆正直驶上检验台，驱动轮停放在两滚筒间

• 降下举升器或放松滚筒锁止机构，在非驱动轮前面加止动块（前轮驱动车辆使用驻车制动）

• 启动汽车，缓慢加速，当车速表指示40km/h时，维持3—5s测取实际时速，检测结束，减速停车
